Арматура для отопления: что это такое, запорная регулирующая продукция для систем горячего водоснабжения, виды регулировочных изделий

Принцип работы клапана в системе отопления

Поток приходит в устройство слева. Он постепенно нагревается, с какого-то момента начинается расширение специальной жидкости в термоголовке. Что, в конечном счёте, приводит к опусканию штока с открыванием патрубка внизу для менее горячей воды из обратной линии отопления. Она смешивается с горячей водой приточки. На тёплые полы уже идёт менее горячий поток. Термоэлемент сжимается, шток опускается.

Пока теплоноситель нагревается, шток продолжает опускаться. Может опуститься до самого низа, прекратив поступление горячей воды, максимально открыв патрубок с тёплой. Это продолжится до момента охлаждения теплоносителя до необходимого уровня. Тогда откроется верхний клапан и опять пойдёт горячая вода из приточки.

Предназначение устройства

Даже при точном тепловом расчёте при проектировании домов микрорайона в квартире может появляться избыток тепла за счёт внешних факторов: жаркого солнца, сильного ветра, купленных хозяевами бытовых приборов, выделяющих тепло. Нет возможности для отдельных квартир уменьшить температуру теплоносителя, так как у простых котлов слабым местом является теплообменник, не выдерживающий низкую температуру. Нужен другой тип котла – конденсационный, но он существенно дороже. При наличии простого котла можно уменьшить количество горячей воды к радиатору.

Для чего и предусмотрен в подключение трехходовой клапан отопления.

Конкретные случаи использования трёхходового клапана:

Обогрев полов (тёплые полы). На два входа клапана подаётся соответственно обратка и подача. Через выход идёт перемешанный (охлаждённый) поток. На остальном контуре это никак не отражается.

Поддержание температуры в обратке. Котёл работает нормально, пока вода, приходящая в него, не холоднее выходящей больше, чем на 600. Для этого вода из подачи разделяется, и часть её направляется в обратку для её подогрева.

Чтоб не собирался конденсат. Вода в теплообменнике не должна пройти точку росы. Поэтому она охлаждается.

Чтобы котёл не перегревался. Достигается аналогичным охлаждением.

Совместная работа бойлера с котлом — терморегулятор клапана срабатывает, когда вода в бойлере охлаждается ниже заданного уровня, механизм открывается.

Если нужен байпас — параллельный путь, то проще всего задействовать клапан.

Настройка клапанов баланса

Для балансировки отопления в частном доме выбирают ручные устройства нужного диаметра, производя их подбор и настройку с помощью соответствующей диаграммы, прилагаемой в паспорте. Исходными данными для работы с графиком являются объем подачи, выраженный в метрах кубических в час или литрах в секунду, и перепад давлений, измеряемый в барах, атмосферах или Паскалях.

К примеру, при определении положения индикатора настройки модификации MSV-F2 с условным проходом Ду равным 65 мм. при интенсивности потока 16 м. куб./ч. и перепадам давлений в 5 кПа. (рис.11) на графике соединяют точки на соответствующих шкалах расхода и напора и продлевают линию до пересечения условной шкалой коэффициента Ку.

От точки на шкале Ку проводит горизонтальную линию для диаметра Д, равного 65 мм., находят настройку с цифрой 7, которую устанавливают на шкале рукоятки.

Также для выбранного диаметра прибора его регулировку производят при помощи таблицы (рис. 12), по которой определяют количество оборотов шпинделя, соответствующее определенному потоку.

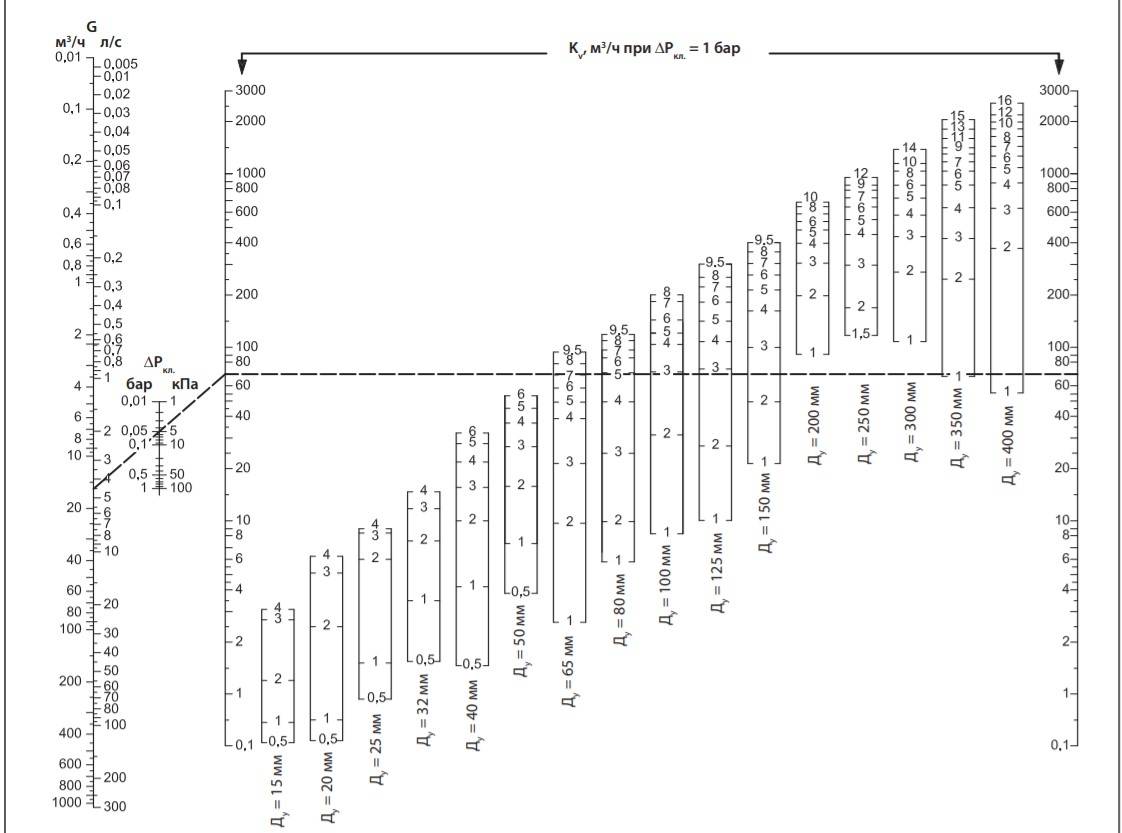

Рис. 11 Определение положения шкалы клапана при известном давлении и определенной подаче воды

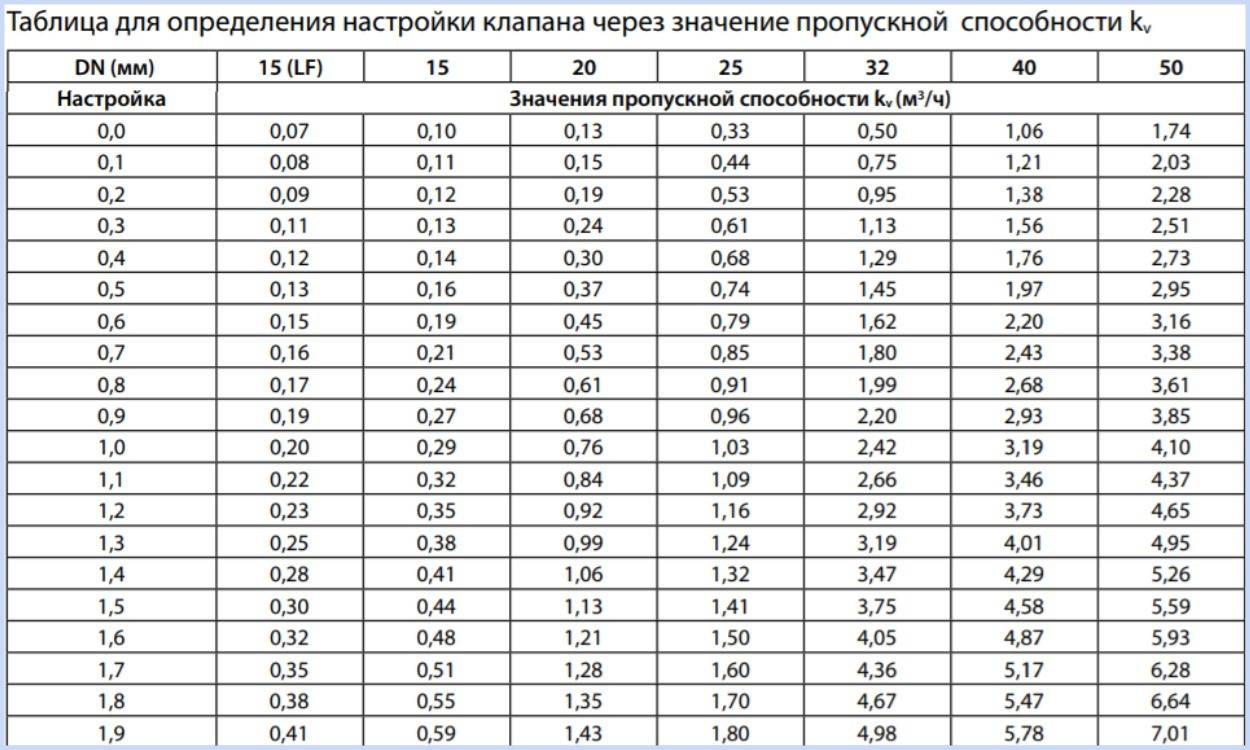

Рис. 12 Пример таблицы для ручной настройки

Что такое полипропиленовые трубы

Полипропиленовые трубы для отопления и других систем представляют собой высокотехнологичную продукцию. В качестве основного материала для их производства используется первичный или вторичный полипропилен. Считается, что изделия из чистого полипропилена, имеющие как правило белый цвет, проще монтируются и обладают лучшими эксплуатационными параметрами.

Например, изделия от итальянского бренда «Валтек» с армированием сплошной алюминиевой прослойкой или стекловолокном изготавливаются только из химически чистого первичного полипропилена. Продукция из вторичного сырья обычно имеет серый цвет и встречается в продаже гораздо чаще. Если такие изделия устанавливать в отопительных системах квартир и частных домов, то они отлично показывают себя в плане надежности.

Область применения

Физико-механические свойства полипропиленовых изделий позволяют эффективно их использовать в обустройстве водопроводов, отопительных систем, электрических инженерных коммуникаций и технологических установок. При проведении капитальных ремонтов в домах, квартирах, зданиях коммунального назначения старые металлические коммуникации чаще всего заменяют именно на полипропилен.

Преимущества

Однослойная и многослойная продукция из полиэтилена давно заняла свою нишу на рынке строительных материалов.

Ее широкому распространению способствуют:

  • высокая химическая стойкость;
  • возможность эксплуатации при температурах от — 5 до +100 градусов Цельсия;
  • относительная дешевизна;
  • простота в монтаже, который легко произвести своими руками;
  • способность выдерживать повышенное рабочее давление;
  • низкое сопротивление потоку жидкости благодаря гладкой внутренней поверхности;
  • широкий выбор типоразмеров;
  • высокая ремонтопригодность;
  • стойкость к окислению;
  • срок эксплуатации при соблюдении технических условий порядка 50 лет.

Недостатки

Главным недостатком полипропилена считается высокая чувствительность к кислороду, особенно под воздействием ультрафиолета и высокой температуры. С целью замедления старения изделий производители улучшают их свойства путем использования различных методов армирования стенок и введения в состав специальных добавок.

К недостаткам полипропилена также можно отнести:

  • низкую морозостойкость;
  • высокое линейное расширение;
  • невозможность использования в высокотемпературных отопительных контурах.

Для уменьшения линейного расширения применяется армирование слоев различными материалами. Если используется алюминиевая фольга, которая располагается во внутренних слоях труб, то, кроме всего прочего, снижается и негативное влияние на полипропилен кислорода, растворенного в воде или другом теплоносителе.

Правила установки арматуры

Обычно на корпусе трёхходового клапана производитель стрелками указывает движение протока воды. По этим ориентирам можно определить и вид клапана. Подключение к системе происходит так, как указано стрелками. Место установки должно быть удобным для последующих регулировок или замены в случае неисправности. Для этого подходит и обратка, и подача. Но внимательно читайте инструкцию, так как не все клапаны можно устанавливать на подачу.

Так как большинство клапанов внутри сделаны из керамики, они плохо переносят грязную воду. Поэтому лучше перед клапаном установить фильтр . Если этого не сделать, прибор может засориться. В некоторых случаях достаточно его почистить, но иногда даже это не спасает. Поэтому не стоит экономить на фильтрах.

Электропривод не должен располагаться внизу, да и механические термостатические смесители тоже не советуют так устанавливать, исключительно вертикально. Но я по своему опыту скажу, что в некоторых случаях такое возможно. Да и отзывы некоторых владельцев это подтверждают.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Типы регулировочных клапанов

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

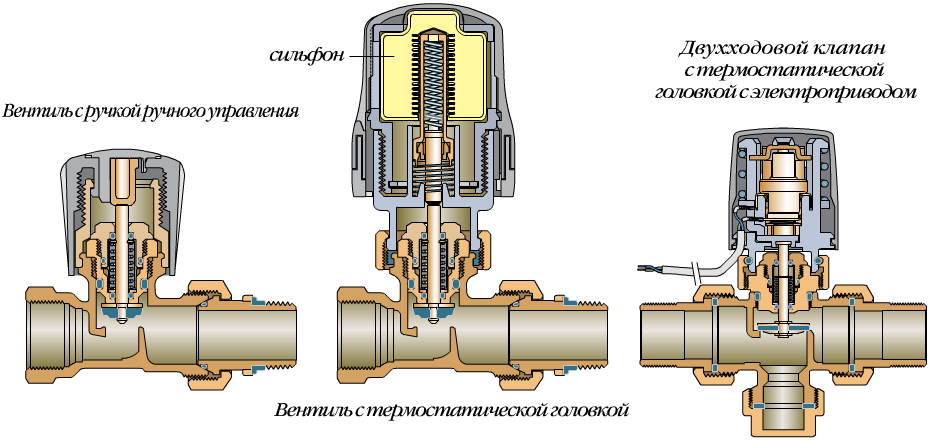

  • С ручной регулировкой потока;
  • С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
  • С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

  • Равномерное распределение тепла по всем отопительным контурам;
  • Обеспечение гидравлической стабилизации системы , отсутствие резкого перепада давления;
  • Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
  • После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Назначение и ассортимент запорной арматуры

Для теплоснабжающих систем данную арматуру применяют с целью контроля над подачей горячего теплоносителя и размыкания отопительного контура. Как правило, запорный кран на обогревательный прибор монтируют на участках, где производится обвязка радиаторов трубопроводом.

Подобное решение кроме функциональных преимуществ обладает практической пользой. После перекрытия запорного вентиля батареи у домашнего умельца будет возможность отремонтировать ее без остановки функционирования всей отопительной конструкции.

На сегодняшний день запорная арматура для отопления на отечественном рынке предлагается в большом ассортименте, а среди наиболее часто используемых изделий значатся такие устройства:

  • запорные клапаны;
  • задвижки;
  • игольчатые вентили;
  • шаровые краны.

Принцип действия


Автоматический воздушный клапан для системы отопления имеет корпус цилиндрической или конусообразной формы, внутрь которого помещен поплавок.

Корпус снабжен резьбой для присоединения к элементам системы. Он может быть изготовлен из латуни, чугуна или пластика. Поплавок изготавливают из пластика.

При помощи тяги он связан с игольчатым затвором, перекрывающем сбросное отверстие.

Как работает воздушный клапан отопления:

  1. Скапливающийся в верхней части корпуса воздух постепенно вытесняет воду. При этом поплавок опускается.
  2. Двигаясь вниз, поплавок увлекает за собой прикрепленную к нему тягу и иглу затворного механизма. При этом через открывшееся отверстие сбрасывается воздух, выдавливаемый теплоносителем.
  3. После удаления воздуха теплоноситель снова заставляет поплавок подняться и перекрыть сбросное отверстие. До следующего цикла прибор переходит в режим ожидания.

Кроме основной функции воздушный клапан может выполнять еще одну: он пропускает внутрь воздух при дренировании системы, обеспечивая более быстрый слив теплоносителя.

Чтобы сбросное отверстие можно было быстро перекрыть в случае поломки воздухоотводчика, на нем устанавливают заглушку в виде колпачка. На заводе этот колпачок полностью завинчивают, предотвращая таким образом попадание грязи внутрь. После установки изделия колпачок нужно приоткрыть, провернув его против часовой стрелки несколько раз. Если этого не сделать, воздушный клапан работать не будет.

Некоторые модели автовоздушников поставляются с переходником, имеющим внутри подпружиненный клапан. Он автоматически закрывается, как только воздушник будет демонтирован.

Воздухоотводчик на радиаторе

Автоматические воздухоотводчики выпускаются в 3-х исполнениях:

  1. Трубные прямые: накручиваются на вертикальную трубу, торец которой смотрит вверх. Корпус у такого автовоздушника имеет вид прямой цилиндрической или конусной гильзы. Этот вариант применяют чаще всего.
  2. Трубные угловые: вертикальная часть прибора идентична только что описанному варианту, но внизу она делает поворот под углом в 90 градусов. Такое исполнение позволяет устанавливать воздухоотводчик на горизонтальной трубе, в чем иногда бывает необходимость (например, из-за недостатка места не удается установить вертикальный отрезок трубы для подключения прямого воздухоотводчика).
  3. Радиаторные: предназначены для установки на батареях отопления, для чего имеют соответствующую резьбу. Как было отмечено ранее, в автоматических воздухоотводчиках нуждаются именно алюминиевые и биметаллические радиаторы. На чугунных можно устанавливать ручные воздушные клапаны – так называемые краны Маевского. Сброс воздуха из таких батарей приходится осуществлять лишь изредка, чаще всего – при запуске системы после летнего простоя.

Поскольку воздух и другие газы намного легче воды, архимедова сила заставляет их устремляться вверх. Поэтому и воздухоотводчики нужно устанавливать в самой верхней точке обслуживаемого контура.

В идеале воздухоотводчики должны стоять на каждом приборе, и на стальных радиаторах, в том числе. Также их в обязательном порядке ставят после котла, обычно в составе группы безопасности.

В этом месте клапан нужен для сброса воздуха при заполнении теплообменника котла.

Кроме того, если правильно спроектировать обвязку котла, при помощи воздухоотводчика его можно будет опорожнить отдельно от всей системы (клапан впустит воздух), а после починки – снова заполнить теплоносителем.

Нужно учитывать, что клапаны автоматического типа требовательны к качеству теплоносителя. Если тот содержит большое количество загрязнений, сбросное отверстие быстро забивается и игольчатый клапан уже не может плотно перекрывать его. Устройство приходится разбирать и чистить.

Для предотвращения аварии в отопительной системе используется предохранительный клапан в системе отопления. Принцип работы прибора и рекомендации по установке рассмотрим в статье.

Инструкцию по изготовлению обогревателя своими руками смотрите в этой теме .

Различия по типу подсоединения в системах

По типу подсоединения устройства бывают следующих исполнений:

  1. Муфтовые. Применяются для небольших диаметров трубопроводов. На фитинге с двух сторон нарезана внутренняя или наружная резьба для соединения с трубопроводами. При необходимости легко можно произвести замену на аналогичное устройство.
  2. Фланцевые. Используются для трубопроводов больших размеров и объема подачи. Для установки на трубопроводах навариваются фланцы, такого же размера, как и на фитинге. Для уплотнения соединения используют прокладки из паронита, или, при высокой температуре среды, асбеста. При выходе из строя можно легко заменить.

    Фланцевый фитинг

  3. Сварные. Применяются редко, соединение получается неразъемное, в случае замены необходимо вырезать кусок трубы вместе с устройством. Преимуществом такого типа соединения является абсолютная герметичность сварочного шва.
  4. Монтажные. Резьбовой конец вкручивается в плиту блока регулирующего устройства гидросистемы рабочих органов строительных или дорожных машин.

Регулирующая и запорно-регулирующая арматура

Регулирующая арматура для радиаторов отопления предоставляет возможность не только перекрывать, но и регулировать некоторые параметры. Можно указать эксплуатационные характеристики давления, температуры и других показателей.

Для управления системой используется регулировочный клапан, который принимает разное положение. На современном рынке выделяют множество разной продукции, которая используется в разных сферах деятельности.

Предохранительная и защитная арматура

Позволяет защитить системы трубопроводов от высокого давления и других неблагоприятных факторов воздействия. Приспособление дает возможность сократить негативные последствия в случае аварии.

Смесительная арматура

Дает возможность не только управлять потоком рабочей среды, но и направлять и смешивать разные вещества. Арматура для систем отопления и радиаторов активно применяется, чтобы обеспечить оптимальную температуру воздуха.

Фазоразделительная арматура

Применяется в тех случаях, когда необходимо обеспечить одновременную работу в разных направлениях. Чаще всего такие приспособления наиболее выгодны для отвода конденсата.

Области применения

Как было замечено выше, этот вид регулирующей арматуры применяется в системах отопления, вентиляции и кондиционирования. Отдельно рассмотрим особенности его использования в контуре с «теплым полом».

Если в доме установлен котел, то его задача – нагрев воды и, как правило, ее температура довольно высокая, подходящая для радиаторов (от +75 до +95 градусов Цельсия). Для системы «теплый пол» такой нагрев не нужен, так как санитарные нормы регламентируют максимум +35 градусов Цельсия. Этого показателя достаточно, чтобы комфортно ходить по напольному покрытию. Если же температура будет выше, это не только причинит неудобства проживающим, но и негативно скажется на финишном покрытии пола. Например, линолеум или ламинат легко деформируются.

«Теплый пол» монтируется под стяжку, к тому же используются разные материалы напольного покрытия. Для этого теплоноситель прогревают до +50 градусов Цельсия. Когда теплый пол напрямую подключается к котлу или централизованной системе отопления, получаемая температура чересчур высокая. Чтобы ее понизить при входе в контур, монтируют смесительный клапан для теплого пола, с уже предусмотренным двухходовым или трехходовым краном. Исходя из названия, назначение такой арматуры – смешивание горячей и холодной воды, циркулирующей по контуру. То есть меняется процесс прохождения жидкости – для радиатора вода остается горячей, а к теплому полу поступает уже смешанная, имеющая меньшую температуру.


Установленный клапан

Регулятор расхода

Установив приборы учета энергии, закономерно возникает вопрос, как можно регулировать и контролировать подачу теплоносителя, ограничивать или добавлять его расход. Для этого существуют всевозможные автоматические регуляторы, применение которых позволяет экономить, они работают от датчиков температуры наружного воздуха и датчиков обратного трубопровода. Еще одно преимущество регуляторов температуры — это контроль температуры непосредственно в месте установки радиатора, в отличии от других устройств. Данное преимущество дает приоритет в получении равномерного температурного фона для комфортного пребывания в помещении. Регулятор предотвратит перегрев воздуха в помещении, чего не всегда смогут отследить датчики на централизованной автоматике. Представляется возможность регулировать температуру для каждой комнаты в отдельности. Иногда решая вопрос регулировки устанавливают обычные краны. Конечно данное решение уменьшает финансовые затраты, но лишает ряда полезных преимуществ. У крана ограниченная функциональность на открытие и закрытие. Существует опасность остановить или завоздушить стояк. Регулируя отопление при помощи кранов невозможно добиться необходимого температурного режима. Используя автоматические регуляторы можно наладить систему точно и эффективно.

Источник

Игольчатые вентили

Функции, которые должен выполнять игольчатый кран, отличаются разнообразием. В соответствии с конструкционным устройством данное изделие может иметь запорное, регулирующее и балансировочное предназначение.

Игольчатый вентиль в отопительных системах задействуют для радиаторов. Благодаря его наличию обеспечивается плавное перекрытие потока и удается избежать последствий гидроударов, оказывающих негативное воздействие на всю теплоснабжающую конструкцию.

В отличие от шарового крана, у которого два положения, игольчатый вентиль может функционировать в трех режимах:

  • «открыто»;
  • «закрыто»;
  • «частично закрыто».

За что отвечает трехходовый клапан с терморегулятором

Этот клапан сужает проток воды, за счёт чего её количество уменьшается, а выходящее тепло подаётся в меньших размерах. Устройство отвечает за регулирование количества воды, для контролирования температуры в помещении или в полу.

Устройство

По внешним характеристикам трехходовой клапан для отопления с терморегулятором очень похож на обыкновенный тройник для разделения воды, но на самом деле все части этого «тройника» выполняют особые функции.

  • Термоголовка с выносливым датчиком. С помощью такого прибора настраивают и регулируют температуру воды, поступающую в клапаны.
  • Верхний тарельчатый и нижний тарельчатый клапаны необходимы для запуска механизма, так как они оптимизируют работу основных клапанов, перегоняя воду и тем самым, придавая ей необходимую температуру.
  • Один клапан, через который в трехходовой клапан попадает горячая вода.
  • Второй клапан, через который в устройство попадает холодная вода.
  • Третий клапан, откуда с помощью работы верхнего тарельчатого и нижнего тарельчатого образуется вода той температуры, которая задана через терморегулятор.
  • Камера разгрузки по давлению. Это оборудование контролирует давление воды в клапанах, увеличивая их работоспособность и разгружая их по давлению.
  • Сальниковое уплотнение. Прибор гарантирует герметичность всей конструкции. Он необходим по причине того, что отсеки и обогревательный контур быстро выходят из строя из-за любой поломки в мелочи, поскольку вода «не любит», когда с ней обращаются халатно, и при удобном случае пытается вытечь из труб, затапливая окружающее пространство.

Принцип работы

Существует два вида конструкционного исполнения:

  • седельный;
  • поворотный.

От того, какой вид конструкции стоит на приборе зависит и принцип работы.

  1. Если это седельный, то перемещение упирается в поступательное движение, где шток постоянно, то попадает в седло, то вылетает из него.

    Седло либо полностью закрывается штоком, либо только немного приоткрывает устье, выпуская воду. Тем самым седельный вид конструкции гоняет воду и регулирует количество выхода горячей или холодной жидкости из двух клапанов, одновременно перемешивая и передавая получившуюся по температуре и по количеству воду в отсек «смешения».

  2. Если это поворотный, то регулятором становится не шток, а маленький шарик или сектор (часть сферы). Работает такое устройство, как обычный шаровой кран: шарик поворачивается, обеспечивая проход жидкости либо из отсека с горячей водой, либо из крана с холодной водой, как и при седельной системе, только вместо штока шар, который работает без седла на перекрытии двух клапанов. Из 3 клапана выходит смешенная вода, заданная по температуре через терморегулятор.

Температура, установленная через прибор, сохраняется в промежутке между двух отсеков с подачей горячей и холодной воды. При её изменении газ, находящийся в этом месте, начинает сужаться или расширятся, в зависимости от изменения параметров регулировки.

Этот газ надавливает на шток или на шар, приоткрывая один из клапанов, тем самым вытекает нужное количество воды и образуется новая температура, соответствующая заданной.

Виды приводов клапана

Типы приводов клапанов:

  1. Клапаны прямого действия. Функционируют следующим образом: когда меняется температура, расширяющийся газ давит на шар, сектор или шток.

    Тут расположена термочасть трехходового клапана, однако, это оборудование присутствует не во всех приборах. Датчиком в таком приборе может выступать расположенный внутри трубопровода щуп.

  2. Клапаны косвенного действия. Работают примерно так же, как и клапаны прямого действия, отличаясь лишь меньшим, но не менее важным функционированием.

Трехходовые термостатические смесительные клапаны:

  1. Смесительный. У такого прибора 2 патрубка, один из которых выходной. Первый патрубок оснащён тёплой или горячей водой, а второй подключён к системе «обратки» т. е. в него возвращается вся остывшая вода, оставшаяся после предыдущего нагрева. При открытии обоих патрубков вода смешивается и под контролем терморегулятора устанавливается нужная температура для выхода. Далее вода распространяется по всему контуру.
  2. Разделительный клапан — это прибор, который работает обратно смесительному, не соединяя воду в одну струю через выход, а, наоборот, разделяя целую смесь воды разной температуры на горячую или холодную. Для такого вида есть один вход и два выхода. Конструкцию используют в ванных комнатах, при необходимости наличия горячей только из одного крана и холодной только из другого крана.
