Виды отопительных котлов длительного горения на твердом топливе

Основные разновидности

Тип оборудования для обогрева определяет его эксплуатационные свойства, параметры, требования к техобслуживанию. От конструктивного исполнения зависят габариты, область применения техники.

Классический дровяной для отопления частного дома

Наиболее распространенный вариант, отличающийся простотой конструкции, энергонезависимостью, способностью работать со всеми видами горючего. Для терморегуляции задействуются механический привод и заслонка.

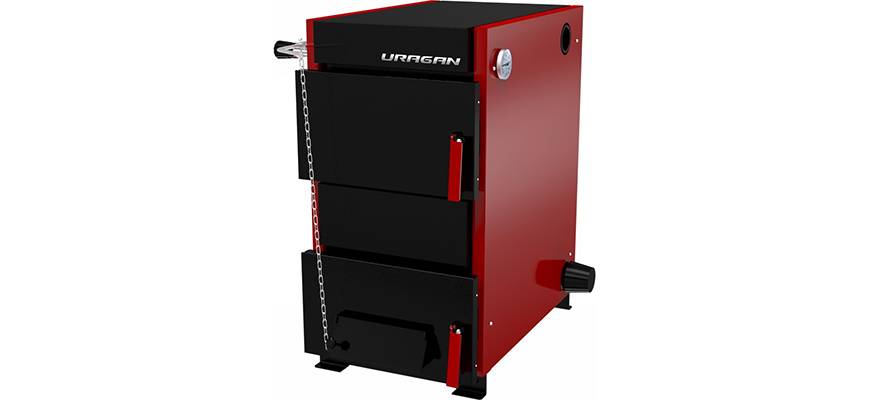

Классический дровяной котел отличается простотой конструкции.

С дополнительной тягой

Для более полного сгорания топлива предусматривается принудительная подача воздуха в топку или оснащение агрегата дымососом (вытяжкой для продуктов сгорания, усиливающей тягу). Это увеличивает производительность, снижает расход горючего.

Пиролизный

Газогенераторные модели имеют 2 камеры сгорания: для твердого топлива и выделяемого на первом этапе горючего газа. Такое исполнение обеспечивает экологичность, энергоэффективность установки, повышает ее КПД до 95%. Можно использовать топливо любой фракции при условии контроля его влажности.

Пиролизный котел имеет 2 камеры сгорания.

Длительного горения

Оборудование оснащено колосниками с водяным охлаждением, системой удаления дыма с конвекционными каналами, блоком управления и вентилятором для подачи воздуха. Котлы отличаются 90‑95%-ным КПД, временем автономной работы до 48 часов, отсутствием сложной электроники, что повышает надежность агрегатов.

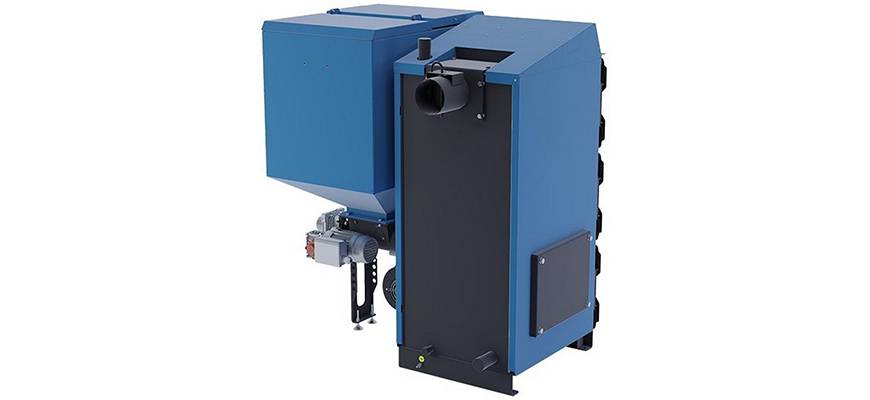

Автоматический

Подача топлива автоматизирована, выполняется при помощи шнекового конвейера или пневматического транспортера из внешнего бункера, в котором оно хранится в большом объеме. Применяется сложная электроника, контролирующая температуру теплоносителя. Доступна функция дистанционного управления.

Автоматический котел — один из самых удобных агрегатов в использовании.

Есть ли разница, каким способом в котле сжигается топливо

В классических котлах топливо поджигают снизу, и пламя, поднимаясь, последовательно «съедает» всё, что туда положили. Чаще всего так работают котлы, которые нужно повторно загружать каждые 2-8 ч (в зависимости от модели и вида используемого топлива). Устройства длительного горения обычно имеют топливники большого объема. Именно это и позволяет классическим моделям после загрузки обходиться без «добавки» как можно дольше.

Устройство дровяного котла

Существуют котлы шахтного типа, где поджигать топливо нужно вверху, и сгорание (а точнее, постепенное тление) тоже происходит сверху вниз. Такое новшество положительно сказалось на длительности работы. Без дополнительной закладки дрова горят около суток, уголь – в среднем до 6 суток. Досыпать или доложить что-то нельзя, пока не истлеет первая загрузка. За счет экономичности и высокого КПД такие модели стоят дороже, чем традиционные.

Устройство для автоматического управления пиролизным котлом

Еще одна разновидность котлов по способу сжигания топлива – пиролизные. В них дрова, уголь или отходы сгорают под воздействием высоких температур, но без доступа кислорода. Такие котлы обычно состоят из двух камер, в одну складывают сырье и поджигают. Через время подачу кислорода ограничивают, и топливо начинает тлеть. В результате этого выделяется (или генерируется) газ, который попадает во вторую камеру и сгорает отдельно. Из-за такой особенности эти котлы еще называют газогенераторными.

Обвязка котла водяным отопительным контуром

Энергоэффективность и безопасность работы котельной — задачи, решаемые при выборе правильной схемы подключения агрегата к трубопроводу. При этом расположение технологического оборудования (насосов, клапанов, воздухоотводчиков, измерительных приборов) влияет на точность контроля параметров и корректность срабатывания устройств защиты.

Система гравитационного типа

В зависимости от исполнения контуры бывают открытыми и закрытыми. Первый вариант предполагает монтаж расширителя на чердаке, второй — расположенного на уровне котла мембранного бака с обязательным оснащением системы группой безопасности.

Система гравитационного типа функционирует благодаря циркуляции воды.

С естественной циркуляцией

Напорное оборудование не предусмотрено. Движение теплоносителя обеспечивается за счет расположения котла на нижнем уровне здания. Минимальный угол уклона, соблюдаемый при прокладке трубопроводов, — 0,5°. Скорость перемещения воды в системе — 0,1‑0,25 м/с.

С принудительной

Жидкость циркулирует в контуре под действием насоса, расположенного на линии «обратки». Его выбирают по давлению и объему перекачиваемого теплоносителя исходя из обогреваемой площади и конфигурации контура. Возможно использование открытой или закрытой схемы.

Лучшие производители

Твердотопливные котлы широко представлены на рынке. Среди признанных брендов как зарубежные, так и российские компании.

Теплодар

Российская компания с 1997 года конструирует и производит отопительное оборудование, запатентовав 50 уникальных разработок. Выпуск продукции осуществляется на трёх производственных участках общей площадью свыше 20 тыс. кв. метров.

Ежегодное обновление технологического парка современными станками мировых брендов Safan и Trupf обеспечивает высокое качество. Активно применяется автоматизированная сборка под постоянным контролем ОТК.

Zota

Несмотря на то, что торговая марка зарегистрирована в 2007 году изделия компании известны еще с 90-х гг. прошлого столетия. Выпускаемое оборудование разрабатывается с учётом климатических условий стран, где не всегда можно проводить регулярное обслуживание.

Наряду с отопительным оборудованием предприятие также производит приборы и приспособления, в т.ч. системы автоматизации, ТЭНы.

Kiturami

История южнокорейской компании как производителя отопительного оборудования начинается с 1962 года. В настоящее время это крупнейший производитель со своим исследовательским центром. Всего зарегистрировано более 650 патентов.

Фирменные изделия не только отапливают помещения, но и обеспечивают снабжение горячей водой. В производстве применяются самые высокотехнологичные оборудование и материалы, увеличивающие срок службы и повышающие надёжность товаров.

Stropuva

Литовская компания начала работу в 2000 году с регистрации патента способа сжигания «сверху-вниз», обеспечивающая длительное время сгорания для одной загрузки, высокий КПД и удобство в работе. С 2012 года выпуск продукции также осуществляется в России на совместном предприятии «Стропува Байкал Сервис».

Наряду с реализацией продукции также обеспечивается комплекс мероприятий от сервисного обслуживания до монтажных и пуско-наладочных работ.

Буржуй-К

Зарегистрированный бренд завода «ТеплоГарант», одного из ведущих производителей отопительного оборудования с 2006 года. Свыше 50 специалистов работают в двух производственных цехах, оборудованных необходимыми станками и подъёмными устройствами. Ежемесячный выпуск товаров насчитывает не менее 200 изделий.

Общий принцип установки

Установка начинается с подготовки отдельного помещения. Здесь нужна хорошая вентиляция, обеспечивающая приток свежего воздуха. Стены, полы и потолки отделываются несгораемыми материалами. Оборудование ставится на негорючую основу, причем очень прочную – большинство котлов оснащается тяжелыми чугунными теплообменниками, поэтому для их монтажа потребуется прочная бетонная стяжка. Полы в помещении должны быть изготовлены из негорючих материалов (в идеале – все тот же бетон).

Схема отопления частного дома, построенная на основе твердотопливника.

Некоторые специалисты советуют постелить и закрепить перед котлом лист железа – он сможет принять на себя случайно выпавшие угольки и головешки. Такое практикуется в том случае, если в помещении уложено горючее напольное покрытие. Дальнейшую установку производим вполне понятным способом – подтягиваем к котлу трубы, подсоединяем дымоход. Если котел энергозависимый, подводим сюда электросеть. После этого можно приступать к испытаниям системы

Лучшие котлы на угле длительного горения со стальным теплообменником

Котлы длительного горения со стальным теплообменником не так требовательны к влажности дров и фракции угля. Устройство котла длительного горения имеет свои особенности, которые во многом схожи с чугунным, но имеют ряд отличий.

Буржуй-К Стандарт-10

Высокоэффективный прибор длительного сгорания топлива, в качестве которого может быть использован уголь, антрацит, дрова или брикеты. Работа котла основана на принципе пиролиза, когда из топлива выделяется газ и затем сжигается. Для выработки тепла уголь предварительно просушивается в специальной камере, затем медленно сжигается без кислорода, полученный пиролизный газ в дальнейшем тоже сжигается.

Буржуй-К Стандарт-10

Технические характеристики:

  • Габариты – 780х380х650 мм
  • Вес – 180 кг
  • Максимальная температура отопления – 85°С
  • Отапливаемая площадь – до 100 кв.м
  • Не рекомендуется использование антифриза
  • Теплообменник — стальной
  • Максимальное давление в системе – 4,0 бар
  • Диаметр дымохода – 130 мм
  • КПД – 85%
  • Максимальная полезная мощность – 10 кВт.

Из преимуществ данной модели котла отмети полное сгорание угля с минимальным образованием золы и сажи, энергетическая независимость от электричества, горение до 12 часов, две камеры сжигания и минимальный расход топлива с высокой эффективностью котла.

Средняя стоимость агрегата составит 54000 рублей.

Инструкция по эксплуатации Буржуй-К Стандарт-10

Буржуй-К Модерн-12

Правильная эксплуатация Буржуй-К Модерн-12 позволит достичь максимального КПД, который может держаться в диапазоне от 82 до 92%. Среднее время горения составляет от 8-10 часов, что является одним из самых высоких показателей среди твердотопливного оборудования.

Буржуй-К Модерн-12

Рассмотрим технические характеристики прибора:

  • Габариты – 1070х400х780 мм
  • Вес – 220 к
  • Теплообменник – стальной монотермический
  • Максимальное давление в системе – 4,5 бар
  • Максимальная температура теплоносителя – 95°С
  • Антифриз не рекомендуется
  • Камера сгорания – открытая

Котел энергонезависим, с высокой эффективностью при минимальном потреблении топлива. Производитель гарантирует полное сгорание топлива с небольшим образованием сажи и золы. Камера сжигания облицована шамотным кирпичом, прибор имеет две камеры сгорания, может топиться не только углем, но и другими видами твердого топлива.

Средняя стоимость устройства составляет 74000 рублей.

Bosch Solid 2000 B K 16-1

Практически идеальный представитель семейства от немецкого производителя, предназначенный для отопления жилых или производственных помещений площадью до 450 кв.м включительно. Основное топливо для них – мелкозернистый бурый уголь и дрова. Главная особенность этой модели – вертикальная загрузочная камера, которая заполняется через крышку в верхней части котла. На дне камеры расположена подвижная колосниковая решетка, и для нее же придуман специальный рычаг, расположенный сбоку, чтобы встряхивать решетку.

Bosch Solid 2000 B K 16-1

Технические характеристики:

  • напольный агрегат с открытой камерой сгорания;
  • мощность 16 кВт
  • независим от электричества;
  • в качестве топлива могут использоваться: дрова, древесные брикеты, уголь, угольные брикеты, кокс;
  • агрегат одноконтурный, для одновременного нагрева воды не предназначен;
  • КПД 78 %

Инструкция по эксплуатации Bosch Solid 2000 B K 16-1

Достоинства и недостатки

Одним из главных плюсов таких котлов является возможность использования любого вида твердого топлива.

Твердотопливные котлы для частного дома активно используются для обогрева жилых домов, не подключенных к газовым магистралям – до сих пор в нашей стране полно населенных пунктов, где газ отсутствует. А там, где он появился совсем недавно, за подключение «заламывают» такие суммы, что люди предпочитают отапливать дровами и углем. Давайте посмотрим, какими достоинствами обладают эти агрегаты.

Основные достоинства:

  • Дешевый обогрев, по сравнению с электрическим отоплением – дрова, каменный уголь, пеллеты и прочие виды топлива стоят сравнительно дешево. Экономия, по сравнению с электроэнергией, может достигать 300-400%. К тому же, дрова могут быть и вовсе бесплатными, если нарубить их в ближайшем лесу;
  • Безопасность – здесь не используется природный или баллонный газ, поэтому взрываться тут особо нечему. Максимальной безопасностью могут похвастаться энергонезависимые модели, не подключаемые к электрической сети;
  • Простота в эксплуатации – достаточно загрузить в топку дрова и поджечь их. То же самое относится к пиролизным и автоматическим пеллетным котлам;
  • Неплохая эффективность – КПД некоторых моделей достигает высоких показателей;
  • Универсальность – можно загружать любые виды твердого топлива.

Присутствуют и определенные недостатки:

Твердотопливные котлы занимают не мала места, а их топливо еще больше.

Эксплуатация стоит дороже, чем эксплуатация газовых котлов – что ни говори, но догнать газовое отопление по дешевизне пока что проблематично;
Твердое топливо занимает много места

И неважно, что это, дрова, пеллеты, каменный уголь или кокс. Для дров и вовсе придется сделать отдельное хранилище, защищенное от влаги;
Требования к влажности топлива – например, для тех же пиролизных котлов это очень критично;
Нуждаются в регулярной закладке топлива – в большей степени это относится к котлам, которые работают на дровах, угле и коксе, оснащенным небольшими камерами сгорания

Исключение составляют котлы длительного горения, пиролизные модели и пеллетные модификации;
Требуется периодическая чистка – отсюда нужно удалять золу и сажу. Причем загрязнения оседают не только в специальном поддоне для золы, но и на других частях – в камере сгорания, в теплообменнике и т. д.

Некоторые недостатки весьма критичны, поэтому с ними придется мириться.

Топливо для котла – ключевой момент

Первый и самый важный момент, который является ключевым и от реализации которого зависят последующие критерии, является вопрос с топливом. Для каждого региона существуют свои приоритеты в плане топлива. В центральных и северных районах страны наиболее доступным видом топлива является древесина и торф. Дрова, продукты деревообработки и торф в достаточной мере могут вполне решить проблему обеспечение топливом системы отопления жилья в частном секторе. Немало значит и стоимость таких видов топлива. Для большинства граждан дрова, торфяные брикеты остаются традиционным видом печного топлива и в наши дни.

В южных регионах страны потребители больше ориентируются на каменный уголь. Это топливо обладает высокими технологическими характеристиками и при отлаженной работе отопительных котлов дает отличные результаты. Твердотопливные котлы различных видов, рассчитанные на использование каменного угля, способны обеспечить теплом и ГВС крупные жилые постройки, обогреть промышленные здания и сооружения. Созданный запас угля на зиму вполне способен гарантировать вам качественный обогрев в течение длительного периода.

В заключение стоит остановиться немного на новых видах топлива, которое используется для твердотопливных котлов. Речь идет о паллетах и топливных брикетах. Паллеты представляют собой очень удобный и практичный вид топлива, в основе которого лежит практическое использование продуктов промышленной деревообработки.

*Паллеты, угольные брикеты идеально подходят для систем отопления в коттеджах и в загородных домах. Цена этого топлива несколько выше в сравнении с обычным углем и дровами, однако, в данном случае на первое место выходит удобство применения.

Лучшие твердотопливные котлы до 200 кв. м

CANDLE 18 кВт

Отопительный твердотопливный котел CANDLE выполнен в виде стального цилиндра серого цвета. Котел относится к категории длительного горения, в работе использует древесину в виде дров, поленьев, а также торфяные, древесные брикеты. Основное предназначение данной конструкции – обогрев жилых помещений частных домов, загородных коттеджей площадью до 180 кв. м. Постоянная температура поддерживается при помощи автоматических контрольно-регулировочных приборов. Розжиг – ручным способом.

  • Экономичность оборудования.
  • Безопасность эксплуатации.
  • Автоматическое регулирование температуры теплоносителя (воды).
  • Длительное горение в верхней части котла.
  • Высокая мощность 18 киловатт.
  • Строгий классический дизайн.
  • Универсальность.
  • Высокий коэффициент полезного действия – 97%.
  • Гарантия действует два года.

RODA RK3G/S-30

Пеллетный котел RODA RK3G/S-30 изготавливается в Турции. Агрегат способен обогреть помещение большой площади, более 200 м. кв. Мощность котла равна 35 кВт. Теплообменник изготовлен из высококачественной котловой стали толщиной около 4 мм. Топливо загружается автоматическим методом.

  • Эстетичный дизайн, корпус окрашен в черный и красный цвета.
  • Длительное сгорание, котел работает в автономном режиме не менее трех дней от одной загрузки.
  • Сравнительно высокий КПД – до 86%.
  • Большой объем котла – 62 литра.
  • Удобство пользования: автоматическое отключение, подача брикетов, воздух подается в топку при помощи встроенного вентилятора.
  • Имеется подключение к электричеству.

Данко 17 ТЕМ

В твердотопливный котел Данко 17 ТЕМ топливо загружается автоматическим путем. Мощности прибора достаточно для обогрева жилых помещений площадью не менее 180 квадратных метров. Конструкция укомплектована специальным бункером для размещения пеллет. Время работы увеличивается до двух с половиной суток без необходимости дополнительной загрузки. Подача топлива осуществляется с помощью шнекового механизма. Температура горячей воды постоянно поддерживается в заданном диапазоне при помощи электронной системы управления.

  • Разумное соотношение цены и качества.
  • Топливо загружается в бункер на расстоянии при помощи специального транспортера.
  • Минимальный уход, связанный с периодической уборкой золы.
  • Большая площадь обогрева.
  • Высокая продуктивность.
  • Безопасность пользования.

Параметры выбора

При выборе твердотопливного котла следует учитывать ряд важных критериев:

  • Мощность агрегата – подбирается в зависимости от обогреваемой площади и необходимой температуры теплоносителя.
  • Доступность топлива.
  • Вид тяги в толочном отсеке – естественная или принудительная. Эта характеристика влияет на производительность прибора и возможность его установки в определённом помещении.
  • Материал конструкции теплообменника. Чаще всего встречаются изделия из стали и чугуна. От их качества зависит надёжность котла и его теплосберегающие качества.
  • Коэффициент полезного действия (КПД) – определяется типом закладываемого горючего, спецификой конструкции и наличием дополнительных элементов, таких как вытяжка, автоматическое поступление топлива и др.
  • Вариант размещения «водяной рубашки» — позволяет оптимально подобрать агрегат для монтажа с соблюдение требований пожарной безопасности.
  • Способ загрузки топлива и размер камеры сгорания – позволяет рассчитать рабочий цикл котла и возможность автоматизации его действия.
  • Масса прибора – учитывается при определении основы для установки оборудования. Поверхность должна быть прочной и устойчивой к деформации.
  • Расположение зольника и его конструкция – определяют удобство обслуживания этого элемента во время эксплуатации оборудования.
  • Цена – складывается из характеристик прибора и популярности марки.

Классификация

Условно котлы разделяются по характерным особенностям.

По материалу теплообменника

1. Чугунные – конструкция собрана из отдельных секций с резьбовыми соединениями.

Мощность зависит от количества секций. Дым обычно выходит напрямую без дополнительных каналов с теплообменниками.

Преимущества:

  • долговечность и антикоррозийные свойства;
  • высокая термоустойчивость;
  • возрастание мощности увеличением числа секций;
  • ремонтопригодность.

Недостатки:

  • повышенная хрупкость;
  • неустойчивость к резким перепадам температуры;
  • необходимость фундамента или прочного пола из-за веса котла;
  • пониженный КПД.

2. Стальные – конструкция сварена из листовых элементов.

Теплообменником выступает «водяная рубашка», нагревающая теплоноситель. Установка дополнительных заслонок на путях выхода газов повышает теплоотдачу и КПД.

Преимущества:

  • большой ассортимент;
  • удобство обслуживания;
  • быстрый выход в рабочий режим
  • ударостойкость;
  • ремонтопригодность.

Недостатки:

  • подверженность коррозии;
  • образование слабокислотного конденсата, ограничивающего срок эксплуатации;
  • возможность прогара из-за некачественной тонкой стали;
  • мощность не регулируется.

По виду топлива

1. На дровах.

Основными показателями являются плотность древесины, количество выделяемого дыма, а также золы. Подходящие породы:

  • дуб – самое большое выделение тепла при длительном горении;
  • ольха – не требует сушки, подходит для очистки дымохода;
  • берёза – хорошая теплоотдача с длительным горением, но недолгое хранение;
  • осина – подходит для чистки трубы;
  • ясень – максимальная теплотворность:
  • тополь или ива – когда уже нет никаких дров;
  • сосна – даёт жар, но быстро сгорает, оставляя много копоти.

2. На угле.

В котлах используются:

  • каменный уголь;
  • слабоспекающийся кокс;
  • бурый уголь;
  • антрацит.

3. На пеллетах.

Спрессованные гранулы диаметром до 10 мм и длиной до 50 миллиметров. Изготовители обычно указывают подходящие размеры, так как превышение значений повышает нагрузку на компоненты котла, снижая срок службы. В качестве сырья для изготовления используются:

  • древесина;
  • солома;
  • шелуха подсолнечника;
  • камыш;
  • торф;
  • кукурузные початки и шелуха гречихи;
  • твёрдые бытовые отходы;
  • макулатура;
  • уголь.

4. На щепе и опилках.

Эффективный способ избавиться от остатков деревопереработки.

5. На смешанных материалах.

Возможность сжигания разных видов в одном котле.

По способу подачи

1. Котлы с ручной загрузкой.

Изделия, в которых топливо добавляется по мере надобности или сгорания. Неплохой вариант для установки в частном доме для максимального извлечения тепла.

2. Полуавтоматические агрегаты.

Закладка осуществляется вручную, а процесс горения контролируется автоматикой.

3. Автоматические изделия.

Современное оборудование с автоматической подачей гранулированного топлива в виде пеллетов. Характеризуется компактностью, высоким КПД до 86%, а также малой зольностью.

Кроме того, оборудуются автоматизированными системами розжига, поддержания заданной температуры, а также аварийной защиты.

По направлению загрузки

  1. С горизонтальной (фронтальной) загрузкой – у изделий с чугунными теплообменниками. В процессе работы удобно подкладывать поленья дров.
  2.  С вертикальной (верхней) загрузкой – у моделей со стальными теплообменниками и характерным горением на нижнем уровне с одновременной просушкой в верхней части. Для эффективной работы требуется аккуратность при укладке поленьев.

По способу сжигания

1. Традиционные – отличаются отсутствием какой-либо электроники или элементов, зависящих от электропитания. Используется вся топливная линейка. Размеры топки и принцип горения определяют частоту загрузки котла и регулярность очистки. Изделие является неплохим вариантом для оборудования деревянного дома или дачи.

2. Пиролизные – отличаются применением принципа раздельного сгорания материалов и газов, образующихся при горении. Тепло в большом количестве выделяется при смешивании с поступающим кислородом. Отходы в виде золы и сажи практически не образуются, а КПД устройства очень большой. Обязательно соблюдение повышенных требований к влажности дров, которая не должна превышать 15 процентов.

3. Длительного горения – простые устройства с лояльными требованиями к влажности и возможностью обслуживания один-два раза в день. Бывают:

  • одноконтурные;
  • двухконтурные;
  • комбинированные.

По способу регулирования воздушной тяги

  1. Энергонезависимые – механическая регулировка притока воздуха.
  2. Энергозависимые – использование нагнетающего вентилятора, управляемого электронным блоком.

По количеству контуров

  1. Одноконтурные – только для отопительной системы.
  2. Двухконтурные – обеспечивают обогрев помещения и снабжение горячей водой.

Заключение

Оценив все конструктивные особенности твердотопливных агрегатов, сделав акценты, на чем следует остановиться при выборе модели нагревательного прибора, можно перейти к оценке моделей с учетом их вида.

Как выбрать твердотопливный котел длительного горения для отопления жилого дома или ориентироваться в плане выбора на традиционные аппараты, решать вам. Модели, которые сегодня представлены в продаже, способны удовлетворить потребителя в самых разных ситуациях. От выбранного топлива и необходимой мощности вы самостоятельно выбираете оптимальный вариант оборудования для вашей автономной системы отопления. Пироллизные котлы мощнее и эффективнее. Если позволяют средства, выбираем этот вид отопительных приборов, несмотря на то, что стоят они дороже традиционных моделей. Нагревательные агрегаты длительного горения удобны в эксплуатации, однако требуют большой площади для установки, сложную систему вентиляции и определенное количество автоматики.

Каждый вид имеет свои плюсы и минусы. Выбор всегда есть, особенно если учитывать собственные потребности и средства, выделенные для организации индивидуального отопления.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
