Дровяные ракетные печи, их разновидности и сборка

Конструктивные особенности

Сверху мы поместили рисунок, по которому отчетливо видно, как должна работать ракетная печь. Она состоит из:

• Небольшого размера топки.
• Камеры первичного горения.
• Вторичного горения.
• Дымохода, который собой представляет длинную трубу, проходящую под лежаком.

Принцип работы

Как работает ракетная печь? В процессе сгорания дров в камере первичного горения выделяется большое количество тепловой энергии, которая нагревает камеру вторичного горения. Температура настолько большая, что она становится причиной воспламенения всех газов, которые в нее поступают. В ней происходят все те процессы, которые мы видим в пиролизных моделях и моделях длительного горения современного вида.

Но и это еще не все. Дымоход устроен достаточно интересно (см. фотографию). Он, по сути, является каналом, который соединяет вторую топку, при этом спускается вертикально вниз, затем проходит горизонтально и выходит в нижней части печи. Горизонтальная часть обогревает лежак. Но даже эту конструкцию дымохода можно изменить, увеличив функциональность самого агрегата. Его можно проложить под полом в виде змейки, тем самым соорудив воздушный теплый пол, который так давно использовали и древние греки, и древние римляне.

Необычный дизайн

А вот воздушный поток из дымоходной трубы выходит практически холодным. О чем это говорит? О практически 100% использовании топлива, то есть, такая печь обладает стопроцентным КПД или близким к нему.

С достоинствами разобрались, теперь немного о недостатках. В принципе, он всего лишь один – небольшая топка, а, значит, нет возможности закладки большого количества дров. Хотя современные мастера все время над этим колдуют, так что на рынке все время появляются новые разработки. К примеру, можно просто удлинить саму топочную камеру, сделав ее в виде горизонтальной камеры, без вертикальных участков. Это, как вариант.

Кирпичная часть печки

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

• Простая конструкция;
• Длительное сохранение тепла;
• Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

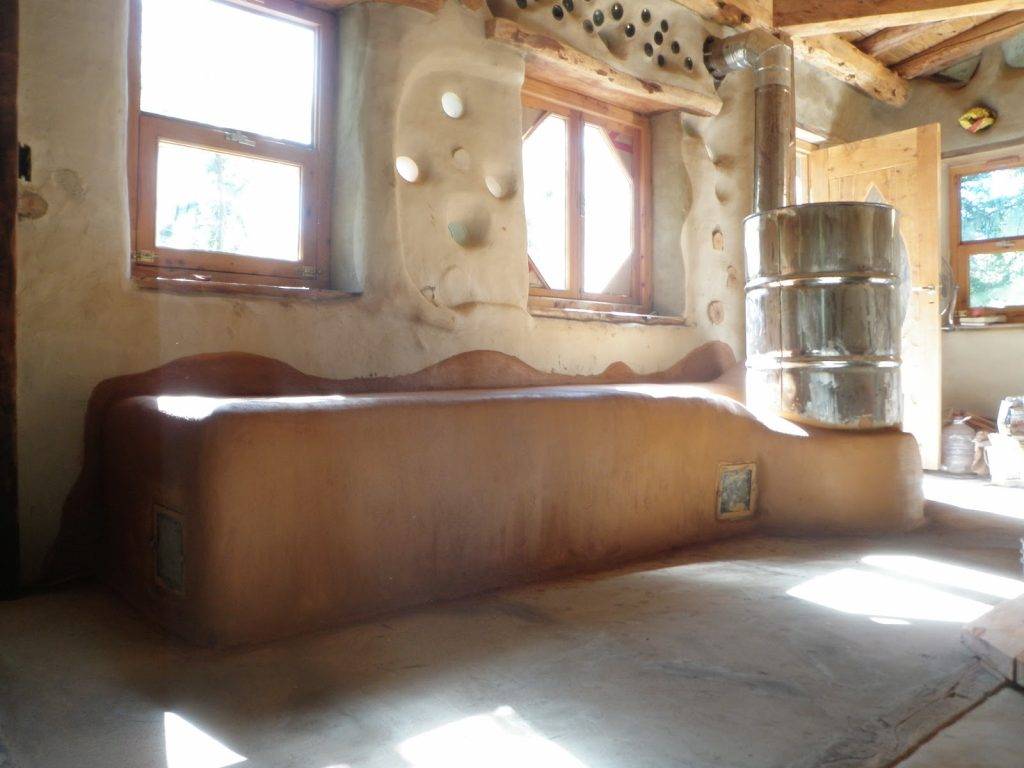

Печь-ракета с теплой лежанкой

По принципу дожига пиролизных газов устроена и печь-ракета с лежанкой, но в этом варианте теплообменник представляет собой конструкцию из объединенных длинных каналов, идущих от печи и уложенных или сформированных из негорючих пластичных материалов под поверхностью лежанки.

Система представляет собой широкую лежанку, сделанную из камня, кирпича и глины, внутри которой по устроенным каналам, по сути являющимися удлиненным дымоходом, проходит нагретый в печи воздух.

Проходя через это лабиринт и постепенно отдавая тепло, газовый поток, остывая, выходит в дымоход высотой в 3000÷3500 мм, расположенный на улице, рядом с домом.

Сама печь находится у одного из концов лежанки и, как правило, оснащена варочной поверхностью, что позволяет использовать ее для приготовления пищи.

Сверху каменно-глиняная конструкция «кан» накрывается соломенными или бамбуковыми циновками, или там устраивается деревянный настил.

В ночное время лежанки использовались в качестве кроватей, а днем — в виде сиденья, на которое традиционно для азиатских народов устанавливался специальный низкий столик в 300 мм высотой – за ним и проводился прием пищи.

Эта система отопления достаточно экономична в плане расходования топлива, так как для ее нагрева достаточно использовать средней толщины ветки. Такая печь-ракета способна долгое время удерживать тепло, создавая комфортные условия для сна на протяжении всей ночи.

В наше время, при современном богатом разнообразии материалов, каналы в этой конструкции печи могут быть изготовлены из металлических труб, уложенных в виде змеевика и хорошо теплоизолированных негорючими материалами.

Поэтому последний участок дымоотводной системы может выходить из конструкции лежанки рядом с самой печью или же в конце лежанки, и уходить затем через стену в дымоотводную трубу, установленную на улице.

Особенности конструкции:

• Печь, т.е. непосредственно камера сгорания располагается в изголовье или в ногах. Дымоход – с противоположной стороны.
• Обычно изготавливают достаточно большую нагревательную поверхность, чтобы наряду со спальным местом обеспечить возможность приготовления еды.
• Иногда рядом с лежанкой монтируют 1-2 ступеньки, на которых можно сидеть и прогревать спину. В особенности это характерно для традиционного азиатского подхода к обустройству интерьера – как известно, во многих культурах пищу принимают за низкими столиками, сидя на полу.
• В нашем отечественном варианте можно создать подобие углового дивана и стилизовать его под спальное место. Получается довольно интересно с точки зрения дизайна и в то же время практично.

Принципы запуска печки

Перед тем как загрузить штатное топливо, выполняют растопку бумагой, стружкой, соломой и другими сухими легкими материалами, которые укладывают в открытое поддувало. Когда вертикальный канал достаточно прогреется, гул печи стихает или меняет тон. Это сигнал к тому, что можно закладывать основное топливо, оно разгорится от разгонного.

Реактивная печь сама не отрегулируется, поэтому крышку бункера малой печи или дверцу поддувала стационарного агрегата следует держать открытой, пока штатное топливо не разгорится и печь не загудит. Дверку прикрывают, добиваясь снижения звука до «шепота». Когда звук печи снова усилится, дверку вновь прикрывают немного плотнее. Если дверка захлопнулась, то подняв ее можно дать топливу нормально разгореться.

Ракетная печь мобильная – удобный походный вариант, нетребовательный к топливу и экономичный. Стационарные агрегаты, в зависимости от конструкции и размеров, находят свое применение для обогрева жилых и вспомогательных помещений.

Видео по теме:

https://youtube.com/watch?v=K4iZIm3fvm4

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Watch this video on YouTube

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

• профильная труба 150 х 150 мм для топливника и загрузочного бункера;
• стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
• то же диаметром 100 мм на дымоход;
• утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
• листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Watch this video on YouTube

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это

• D – диаметр барабана (корпуса печи);
• S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что

1. Высота барабана (Н) составляет от 1,5 до 2 D.
2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
3. Толщина обмазочного слоя на барабане – 1/3 D.
4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
13. Высота дымовой внешней трубы должна составлять от 4 метров.
14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Обратите внимание: Что такое органайзер для канцелярии: способы хранения канцелярских принадлежностей

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Разновидности печей длительного горения

Если вы запланировали соорудить печь долгого горения своими руками, у вас есть все инструменты и вы не боитесь сложностей, тогда вам непременно пригодится информация из следующего раздела нашего обзора – в нем мы будем рассказывать о разновидностях данных печей.

Печка-буржуйка

Самая простая из всех печей – это буржуйка. Она представляет собой железную печь, собранную на основе старого газового баллона или из листового металла. Для того чтобы обеспечить длительное горение, ее внутренний объем делается очень большим – проще всего это реализуется в моделях из листовой стали, достаточно лишь выбрать подходящий по размерам чертеж.

Такая печь может работать на дровах, на угле, а также на прессованном твердом топливе. Она проста в эксплуатации, легко растапливается и дает большое количество тепла. Также она характеризуется неприхотливостью. Если вам нужна простая печка для дачи, смело выбирайте буржуйку – она станет самым простым и доступным вариантом.

Дровяная печь камин из кирпича или камня

Этот вариант хорош тем, что мы можем реализовать в нем длительное горение и поработать над дизайном. В сети присутствуют чертежи подобных печек с большими камерами сгорания и с камерами дожигания – это так называемые пиролизные агрегаты. Они сжигают не только топливо, но и образующиеся в процессе пиролиза газы. Агрегат из кирпича получится громоздким, но весьма эффективным. Вот его плюсы:

• Длительное сохранение тепла за счет применения кирпича или камня;
• Отличный внешний вид – достаточно найти подходящий проект и сделать аккуратную кладку;
• Возможность работы в жилых помещениях, в отличие от все той же «бубафони».

Недостатком является то, что для сборки такой печи длительного горения потребуется опыт в кладке кирпича.

Печь «бубафоня»

Представленная печь длительного горения обладает внушительными размерами, работает на дровах и отличается на редкость простой конструкцией – в зависимости от объема, она сможет гореть до 20-24 часов, не требуя частых подходов для закладки дров. Для ее изготовления потребуются пара металлических емкостей с крышками (подойдут бочки на 100-200 литров), трубы для дымохода и подачи воздуха, а также швеллер для создания утяжеленного поршня.

Печь длительного горения «бубафоня» чаще всего применяется для обогрева нежилых построек – это гаражи, теплицы с растущими в них огородными культурами, помещения технического назначения и подсобные помещения. Некоторые умельцы оснащают ее отопительными контурами, что позволяет отапливать жилые комнаты, не рискуя заполнить их едким дымом.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива.

Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.
