Все о радиаторах Kermi

Модельный ряд

Батареи Kermi

Под маркой Kermi выпускаются две модели радиаторов отопления:

1. Эти радиаторы имеют гладкую лицевую часть.
2. Лицевая часть данной модели имеет гофрированную поверхность.

В первом модельном ряду встречается радиатор Plan-V, или FKO. Трубы к такой батареи подводятся снизу и подключатся в зависимости от потребностей владельца справа, слева или в центральной части.

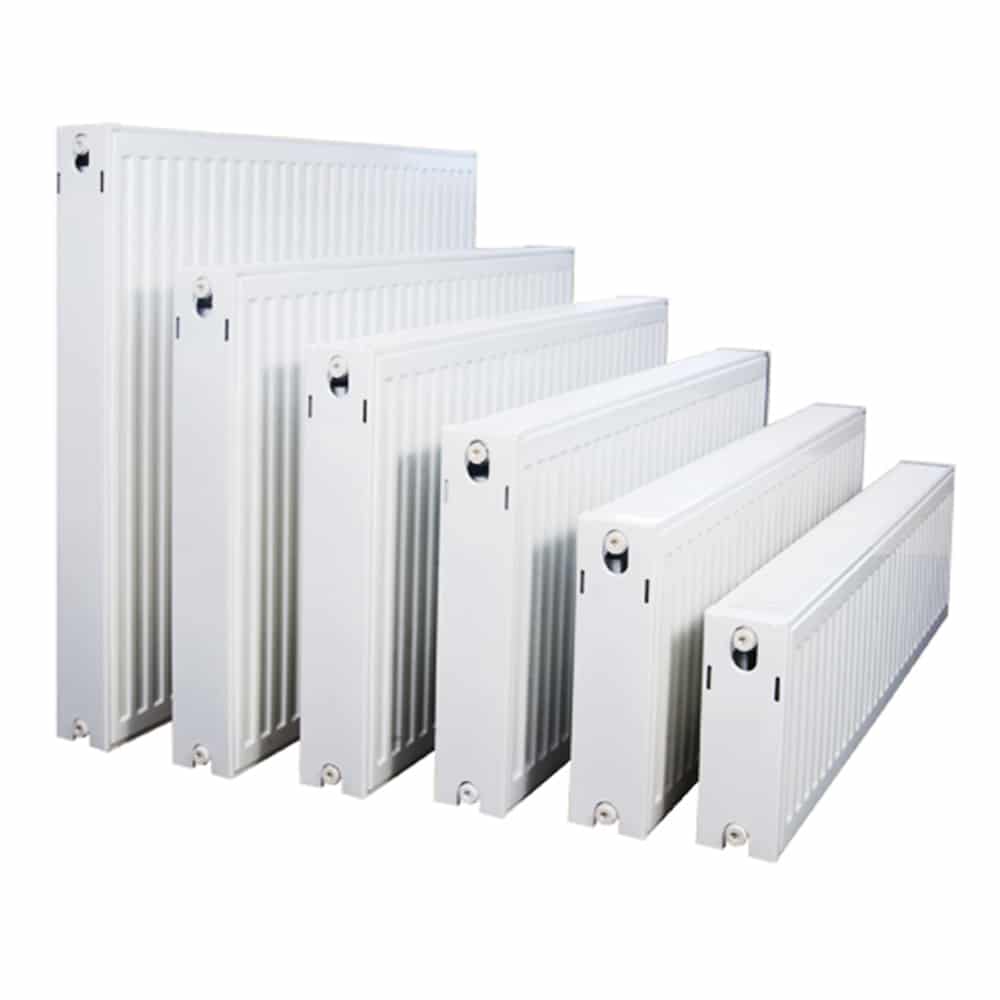

Основные типоразмеры батарей Kermi

Все модели Plan-K, маркированные индексом FKV, имеют боковой тип подключения. Этот ряд включает в себя батареи, применяемые в качестве замены чугунных радиаторов отопления с межосевым расстоянием 500 и 900 мм. Если трубы ранее не были повреждены. то при выполнении данной процедуры не потребуется новая подводка.

Радиаторы, маркированные как FKV и FKO, бывают нескольких типов, различающихся между собой количеством панелей (1-3) и числом пластин (0-3).

Среди моделей, выпускаемых под немецкой маркой Kermi, встречается радиатор Plan-V гигиенический. Этот прибор предназначается для медицинских учреждений, а также устанавливается в помещениях, где проживают люди-аллергики. Данная модель лишена дополнительных конструктивных элементов (крышки и другое), благодаря чему снижается объем накопления пыли на нем. Кроме того, отсутствие указанных элементов упрощает очистку радиатора.

Специально для помещений, в которых невозможно разместить стандартные батареи, разработан Verteo Plan с гладкой поверхностью. Среди недостатков этого прибора следует выделить то, что рабочее давление, которое он поддерживает, не может быть выше 6 Бар.

Профильные радиаторы марки Kermi выпускаются в двух исполнениях: модели с боковым подключением маркируются индексом К, с нижним – V. В аналогичных модификациях производятся также модели Verteo Profil. Последние отличаются меньшей на 2-3 см глубиной.

Технические параметры

Радиаторы марки Kermi вне зависимости от их типа способны выдерживать рабочее давление до 10 Бар, а испытательное – до 13 Бар. При высоте, варьирующейся в пределах 300-900 мм, их длина может составлять 400-3000 мм. В радиаторы Kermi разрешено подавать теплоноситель, температура которого не превышает 110 градусов. На немецких моделях используются входные патрубки G 3/4” или G 1/2”. Показатель тепловой мощности радиаторов Kermi меняется в зависимости от их основных характеристик.

При выборе батарей рекомендуется использовать специализированные таблицы, в которых указана зависимости между показателями отопительных приборов и размерами помещений.

Модельный ряд конвекторов Kermi

Водяные конвекторы компании используются в помещениях с большими витринными стеклами, там, где традиционные системы центрального отопления оказались неэффективными.

Очевидными преимуществами оборудования являются небольшие габариты, высокая производительность и теплоотдача.

Все предлагаемое производителем оборудование можно условно разделить на три группы, по способу монтажа:

• Стальные напольные конвекторы водяного отопления Керми – имеют встроенный вентиль регулировки теплоотдачи с выполненными заводскими регулировками. Оборудование монтируется под окнами на специальные ножки. В комплект входит декоративная крышка.Для улучшения внешнего вида, производитель сконструировал особенный тип подключения вентильного конвектора. Встроенная регулирующая и распределяющая арматура, позволяет расположить подающий и обратный трубопровод на расстоянии от самого конвектора.

Встраиваемые в пол конвекторы – создают тепловую завесу, не допускающую появления сквозняков и предотвращающую теплопотери. Внутрипольные водяные конвекторы отопления Керми работают по принципу принудительной или естественной конвекции.В устройстве некоторых моделей присутствует вентилятор, эффективно и равномерно распространяющий тепло в помещении. Специальные исполнения – сравнительно недавно появилась новинка: полукруглые конвекционные радиаторы Керми, полностью повторяющие окружность стены. Спросом пользуются угловые конвекторы, а также модификации настенного исполнения.Технические характеристики настенных конвекторов Kermi несколько ниже, чем у встраиваемых в пол или напольных версий. Оборудование используется в помещениях, где эксплуатационные особенности здания позволяют установить только навесные модели.

Технические характеристики внутрипольных конвекторов водяного отопления Kermi, позволяют их эксплуатацию в промышленных целях. Зачастую модели устанавливаются в торговых центрах, магазинах, офисах и т.д.

Преимущества отопительных приборов от KERMI

Отопительные батареи этого производителя отличаются целым рядом преимуществ:

• в производстве используется высококачественная сталь;
• по периметру элементы сварены сваркой с роликовыми швами, между каналами — точечной сваркой;
• выдерживают давление до 10-и атмосфер и температуру до 110оС;
• экологически безопасны;
• пригодны для климатических условий России;
• большой разброс мощности и размеров;
• лаконичный, компактный, эргономичный внешний вид позволяет приспособить приборы к любому виду дизайна помещения;
• быстрый и простой монтаж;
• длительный срок эксплуатации;
• относительно невысокая стоимость.

Во все модели KERMI FKV встроен терморегулятор, позволяющий самостоятельно определять температуру в помещении. Преимущество нижнего подключения — возможность спрятать трубопровод под плинтусы, если вмонтировать в систему прямой или угловой двухтрубный фитинг. К системе присоединяются с правой нижней стороны при помощи крепежного набора, который продается вместе с радиатором.

Схемы подключения

Во всех трех видах продукции предусмотрено боковое и нижнее подключение радиаторов Kermi, причем патрубки для присоединения снизу могут располагаться в трех вариантах на выбор: справа, слева и посередине. Нижний способ присоединения предусмотрен во всех вентильных приборах (в конце обозначения стоит латинское V), а боковой – в компактных (буква К в обозначении). Внутренняя разводка хорошо видна на батареях с нижним подключением:

Для надежной работы своих изделий и полноценного функционирования эффекта последовательного включения Х2 производитель требует осуществлять подключение в соответствии с определенными требованиями.

Схема, как следует и не допускается подсоединять радиаторы с боковым подключением, представлена ниже:

Также возможно присоединение радиатора с разных сторон снизу, как это принято делать в популярной однотрубной отопительной системе «ленинградка». Но в этом случае разделительная пробка не устанавливается, эффект Х2 не работает, а значение теплоотдачи батареи снижается на 8%.

Вентильные отопительные приборы, в коих присоединительные патрубки находятся снизу, не допускается подключать сбоку ни с какой стороны, а только так, как требует производитель. На следующем рисунке показана схема монтажа радиатора с нижним подключением:

В ситуации, когда при замене старых отопительных приборов на новые межосевые расстояния батарей Kermi могут отличаться от предыдущих, положение можно исправить с помощью специальных переходников. Их установка позволяет откорректировать расстояние между трубопроводами без их демонтажа или переделки.

Особенности подключения

Нормы установки радиаторов

Монтировать радиаторы Керми совсем не сложно, особенно если заранее учесть все нюансы предстоящих работ

Если не планируется менять существующую схему подводки, важно предусмотреть возможность ее стыковки с входными и выходными патрубками батареи. При разных типоразмерах проложенных в квартире труб и рабочих отверстий радиаторов потребуются специальные переходники. Для выявления особенностей монтажа новой обогревательной системы рекомендуется сразу же ознакомиться с инструкцией по ее установке

После того как все нюансы учтены, можно переходить непосредственно к процедуре подключения радиаторов. При этом не следует забывать о наличии двух вариантов подсоединения, согласно которым оно бывает нижним и боковым. Каждый из этих способов имеет свои особенности

Для выявления особенностей монтажа новой обогревательной системы рекомендуется сразу же ознакомиться с инструкцией по ее установке. После того как все нюансы учтены, можно переходить непосредственно к процедуре подключения радиаторов. При этом не следует забывать о наличии двух вариантов подсоединения, согласно которым оно бывает нижним и боковым. Каждый из этих способов имеет свои особенности.

Перед монтажом радиаторов Керми с нижним подключением, например, важно определиться с местом их установки, выбираемым с учетом следующих требований:

• расстояние от пола не должно быть менее 100-120 мм;
• расположение относительно подоконника – не ближе 80-100 мм.

Соблюдение этих требований гарантирует удобство подводки труб, а также обеспечит максимальный теплообмен.

При покупке радиаторов потребители в комплекте получают кронштейны, клапаны Маевского, заглушки и переходники

Еще одна особенность этих изделий состоит в том, что они поставляются со всем необходимым для монтажа набором комплектующих, в который входят:

• крепежные кронштейны (крючки);
• угловые зажимы;
• верхняя защитная решетка;
• крышки и боковины в виде заглушек.

В тот же комплект входят краны термостата и стравливающего устройства Маевского, но не для всех типов поставляемых изделий.

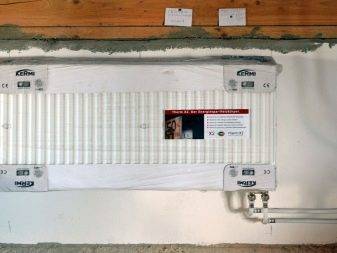

Порядок установки и подключения радиаторов с нижней подводкой:

1. На выбранном месте наносится разметка точек навески кронштейнов.
2. Они надежно крепятся посредством прилагаемых к комплекту метизов.
3. По завершении этой операции радиатор навешивается на крюки и выравнивается по уровню.
4. После этого он подключается к системе труб (включая обратку).

Последняя процедура проводится в соответствии с имеющейся в инструкции схемой.

Виды

Перед покупателями радиаторов Kermi стоит сложная задача выбора. Большой размах показателей заставляет заняться изучением технических характеристик подробнее. Конструкции и размерный ряд устройств разные. Конкретные данные связаны еще и с дизайном агрегатов. Например, батареи отопления в продаже бывают от 40 см до 3 метров в длину, высота радиатора – от 30 до 90 см.

Распространены варианты трубчатые, панельные, оребренные. Панельные стальные приборы этой компании бывают с одно, двумя и тремя панелями. Наиболее мощной считается трехслойная конструкция. Еще приборы делятся на типы, которые связаны с числом панелей. Таблица включает с 10 по 33 тип изделий. Например, первый – это 10-й тип, который включает одну такую деталь, 11 тип включает дополнение в виде ребристости, 12 тип – тонкие батареи шириной 6,5 см, 22 тип – две панели и двойную ребристость. К 30 типу и выше относятся батареи с тремя рядами и тройным оребрением.

Батареи с гофрированной поверхностью относятся к категории Profil, а гладкие радиаторы с ровной лицевой панелью называются Plan. В группе гладких приборов есть также различные варианты, отличающиеся характеристиками и маркировкой.

Варианты Plan-V обозначаются FKO – это радиаторы с нижнего варианта подвода, известные покупателям в таких трех видах:

• левосторонний;
• правосторонний;
• центрированный.

Модели Plan-K c маркировкой FKV отличаются боковым подводом. Объединение включает подходящие варианты для замены старых радиаторов из чугуна с расстоянием между осями от 50 до 90 см. При нормальном состоянии труб замена на эти приборы не требует их переваривания.

Еще один необычный вариант – это Verteo Plan.Это изделие вертикального типа нужно в тех случаях, когда установка горизонтального варианта нужной мощности невозможна. FTV радиаторы более новые модели, которые сменили варианты FKV. Модели снабжены нижним вариантом подключения, позволяют монтировать скрытую трубную систему. Коммуникации под эти изделия можно размещать под напольным основанием. Радиаторы отличаются двухслойным лаковым покрытием. Обработка внутри и снаружи защищает изделия от коррозийного разрушения.

Line радиаторы от Kermi имеют отличный внешний дизайн.В линейку включен широкий ассортимент монтажных размеров. Радиаторы этого вида легко монтируются. В этих радиаторах удачно совмещен превосходный дизайн и функциональность приборов. Модели отличаются высокой производительностью. Теплоотдача стальных радиаторов, закрепленных в стене, сравнима с биметаллическими вариантами. Сменить энергозатратные варианты на экономически выгодные батареи легко и просто. Достаточно произвести необходимые расчеты.

Что такое марка Kermi

Производитель радиаторов марки Керми – подразделение AFG Arbonia-Forster-Holding AG, расположенное в Нижней Баварии. В собственность компании входит два крупных производственных предприятия. Продукция поставляется в страны Азии, США, ЕС и России.

Холдинг AFG изготавливает панельные радиаторы начиная с 1975 г. С того же времени был налажен выпуск душевых кабин, а также отопительного оборудования для ванных комнат и помещений с повышенной влажностью. Спустя 50 лет интенсивного развития, холдинг смог занять и удержать лидирующие позиции среди производителей систем бытового и промышленного обогрева.

KERMI FKV (нижнее подключение)

Рабочее давление – 10 Бар

Опрессовочное давление – 13 Бар

Максимальная температура теплоносителя — 110?С

Присоединительная резьба – 4х 1/2″ (внутр.)

В комплект поставки входят:

— заглушка 1/2″– 1 шт

— кран Маевского 1/2″ – 1 шт

— комплект кронштейнов

Высота, мм	Высота, мм	Высота, мм
Высота Длина	Тип 11	Тип 12	Тип 22
300	400	500	600	900	300	400	500	600	900	300	400	500	600	900
400	298	379	459	538	770	372	473	571	666	926	с	642	772	900	1266
Цена, ?	68	71,5	77,5	81	93,5	87	93,5	96,5	102	118	106,5	107,5	113,5	143,5
500	373	474	574	673	963	465	591	714	832	1157	638	803	965	1125	1582
73,5	76,5	84	88	103	94,5	103	106,5	112,5	131,5	108,5	116	117	123	159,5
600	447	568	688	808	1156	558	709	856	998	1388	766	963	1158	1349	1898
78,5	83	90,5	94,5	112,5	102	112,5	116	123	144,5	116	125,5	126,5	132,5	175
700	522	663	803	942	1348	651	827	999	1165	1620	893	1124	1351	1574	2215
84	88	96,5	101	122	110,5	122	125,5	132,5	158	123	134	136	143,5	191
800	596	758	918	1077	1541	744	946	1142	1331	1851	1021	1284	1544	1799	2531
89,5	93,5	103	108,5	131,5	118	130,5	135	143,5	172	130,5	143,5	145,5	153	207
900	671	852	1032	1211	1733	837	1064	1284	1498	2083	1148	1445	1737	2024	2848
94,5	99	108,5	114,5	141	126	140	143,5	153	184,5	138	152	155	163,5	223
1000	745	947	1147	1346	1926	930	1182	1427	1664	2314	1276	1605	1930	2249	3164
100	105	116	122	151	134	148,5	153	163,5	198,5	145,5	161,5	164,5	174	238,5
1100	820	1042	1262	1481	2119	1023	1300	1570	1830	2545	1404	1766	2123	2474	3480
105	110,5	121	128,5	160,5	142	157	160,5	172	207	154	170	174	183,5	254,5
1200	894	1136	1376	1615	2311	1116	1418	1712	1997	2777	1531	1926	2316	2699	3797
111,5	116	127,5	165	170	149	166,5	172	183,5	225	161,5	179,5	183,5	194	270,5
1400	1043	1326	1606	1884	2696	1302	1655	1998	2330	3240	1786	2247	2702	3149	4430
122	127,5	140	148,5	189	165	185,5	190	205	252,5	176	197,5	202,5	214,5	303,5
1600	1192	1515	1835	2154	3082	1488	1891	2283	2662	3702	2042	2568	3088	3598	5062
131,5	139	153	162,5	208	181,5	204	209	225	278	192	216,5	220,5	234,5	335
1800	1341	1705	2065	2423	3467	1674	2128	2569	2995	4165	2297	2889	3474	4048	5695
143,5	149,5	165,5	176	227	197,5	222	228	246	306,5	207	234,5	240	254,5	367
2000	1490	1894	2294	2692	3852	1860	2364	2854	3328	4628	2552	3210	3860	4498	6328
154	161,5	178,5	189	246	212,5	240	246	266,5	332	222	252,5	259	275	399
2300	1714	2178	2638	3096	4430	2139	2719	3282	3827	5322	2935	3692	4439	5173	7277
170	178,5	197,5	209	275	236,5	267,5	275	297	372,5	245	280	287,5	305,5	446,5
2600	1937	2462	2982	3500	5008	2418	3073	3710	4326	6016	3318	4173	5018	5847	8226
185,5	195,5	216,5	230,5	303,5	260	295	302,5	328	411,5	268,5	307,5	316	335	495,5
3000	2235	2841	3441	4038	5778	2790	3546	4281	4992	6942	3828	4815	5790	6747	9492
207	217,5	242	257	306,5	291,5	332	339,5	369	463,5	298	343,5	354,5	376,5	559

Популярные модели радиаторов Керми

Самая покупаемая модель радиаторов Kermi – FKO 11 900

Лидером рынка стала модель Kermi FKO 11 900. Их длина варьируется от 400 до 3000 мм, мощность – от 770 до 5778 Вт. Максимальное рабочее давление – 10 бар, объем составляет от 1,8 до 13,5 литров. Конструкция батарей – настенная, подключение к отопительной системе – боковое. Если нужны более компактные батареи, следует присмотреться к Kermi Therm-X2 FKO 22 200. Их высота составляет всего 200 мм, длина – от 600 до 3000 мм, мощность – от 406 до 2034 Вт.

Третьим в списке популярных стал радиатор Kermi FTV (FKV) 10 600. Высота изделия составляет 600 мм, глубина – 46 мм, длина – от 400 до 3000 мм. Мощность варьируется от 140 до 2466 кВт, объем – от 1,26 до 9,45 литров. Конвективное оребрение здесь отсутствует, подключение – нижнее

Если нужны батареи с плоским дизайном, следует обратить внимание на модель Kermi therm-x2 PTV 22 905. Ее мощность составляет от 929 до 6892 Вт, высота – 905 мм, объем – от 3,62 до 26,89 л

Номенклатурный ряд

В данном случае модели разделяются по способу подключения к трубопроводам системы отопления. Их две:

1. Profil-K (группа FKO) – это модели с боковым подключением.
2.  Profil-V (группа FKV) – это радиаторы Керми с нижним подключением.

Обратим ваше внимание на узлы подключения. В боковом – это четыре патрубка с внутренней резьбой ½”, в нижнем – это два патрубка с внешней резьбой ¾”

Добавим, что модели со вторым вариантом подключения поставляются в торговую сеть со встроенным термическим клапаном.

Давайте приложим еще одну таблицу мощностей радиаторов Керми, разбросанных по номенклатурному ряду.

Модель радиатора	Мощность прибора (Вт)
FKO	298-6428
FKV	298-6428

Из этого следует, что подключение радиатора никоим образом не влияет на его теплоотдачу. В основе изменений могут лежать только тип отопительного прибора и его размеры. Об этом уже выше говорилось.

Мощности ↑

Таблица мощностей радиаторов Керми

Когда говорят о достоинствах Керми, считается нужным вспомнить о такой инновационной технологии, которая запатентована компанией, как ThermX2. Именно благодаря тому, что теплоноситель в батарее вначале прогревает наружную панель, обращенную в помещение, и только после этого поступает в заднюю панель, прибор обеспечивает экономию тепловой энергии до 11%.

У панельных радиаторов Kermi Profil — Kompakt FKO предусмотрено боковое либо нижнее подключение. Приборы Kermi FKO, имеющие боковое подключение, предназначаются для обогрева помещений как в стандартных отопительных системах с температурами теплоносителя до 110 град. С, так и в системах, имеющих более низкие температурные показатели.

Батареи Керми возможно подключить к системе с любой стороны (справа или слева). Приборы Kermi хорошо функционируют в отопительных системах, основанных на принудительной циркуляции теплоносителя. Радиаторы Kermi Profil — Ventil FKV, с базовым нижним подключение предназначены для работы в самых разных системах отопления при любой температуре теплоносителя. В радиаторы Керми монтируются специальные термостатические клапаны.

Радиаторам ничто не препятствует работать в отопительных системах с любым вариантом циркуляции теплоносителя.

Модельный ряд радиаторов KERMI

Одними из лучших панельных радиаторов являются приборы немецкой компании KERMI, которые по эксплуатационным характеристикам считаются лучшими в своем классе. Они производятся из холоднокатаной листовой стали толщиной 1,25 мм и прекрасно подходят для российских условий — сильных морозов и резких перепадов температуры. Батареи KERMI можно использовать помещениях любой площади, хотя они обладают небольшими размерами. Высота может быть 30−50 см, ширина — 0,7−1 м. Основная особенность — три варианта глубины: 59, 64, 100 мм. Даже самые глубокие батареи от стенки сильно не отступают, поэтому почти незаметны.

Поверхность всех батарей этого производителя покрыта лаком. Любую из них можно подключить и к централизованному, и к автономному отоплению, к однотрубной и двухтрубной системе. По виду подключения все приборы делятся на FTV (нижнее подключение и наружная резьба ¾″) и FKO (с боковое подключение и внутренняя резьба ½″).

У каждого вида три серии:

• 11— однорядный (один конвектор);
• 22— двухрядный (два конвектора);
• 33— трехрядный (три конвектора).

В производстве всех моделей применяется технология Therm X2 — первой нагревается передняя панель (с прямым током), только потом — задняя (от обратного тока воды), служащая тепловым экраном. Поверхность батарей обезжиривается и покрывается грунтовкой, потом лаком (погружая прибор в него). Завершающий слой — эпоксиполиэфирная эмаль с термообработкой. Такое покрытие практически невозможно испортить. Кроме того, в компании KERMI в процессе производства не используются формальдегиды, что делает приборы экологически безопасными.

Конструктивные особенности

Особенности радиаторов

Конструктивно панельные батареи отличаются от чугунных радиаторов отопления оборудования тем, что они состоят из попарно соединенных пластин из стали, в каждой из которых присутствуют специальные каналы. Последние изготавливаются посредством выштамповки, и по ним проходит теплоноситель.

Такие радиаторы включают в себя два типа каналов:

• горизонтальные, которые располагаются в верхней и нижней частях панели;
• вертикальные, пересекающие пластины во множестве мест.

В зависимости от типа радиаторов число попарно соединенных пластин варьируется в пределах 1-3 единиц. В целях повышения теплоотдачи дополнительно монтируются конвективные ребра, представляющие собой гофрированные листы стали малой толщины. Чтобы не портить внешний вид радиатора, а вместе с ним и всего помещения, такие элементы привариваются за лицевой частью, после чего закрываются со всех сторон крышками.

Аналогичную конструкцию имеют радиаторы марки Kermi. Особенностью этих радиаторов является то, что теплоноситель по ним подается по каналам, расположенным параллельно друг относительно друга. Подобная организация позволяет добиться равномерного распределения температуры по всем пластинам. Этот способ подачи жидкости часто используют в системах с высокой температурой. Однако при снижении последнего показателя радиаторы практически перестают работать: их пластины отдают очень мало тепла.

В чугунных радиаторах отопления марки Kermi подача жидкости организована по технологии Therm-X2. Она предусматривает следующее: теплоноситель последовательно поступает сначала в первую панель, затем во вторую и третью. В результате получается, что самой нагретой частью батареи является та, которая обращена в сторону помещения. Такая организация подачи горячего позволяет снизить объем теплоотдачи, которая идет на обогрев стен, что снижает объем расходов, идущих на систему отопления. При равных размерах и других конструктивных особенностях радиаторы марки Kermi на 25% эффективнее прогревают помещение, чем другие батареи.

Применение технологии Therm-X2 позволяет добиться высокой теплоотдачи даже при низкотемпературном режиме функционирования отопительной системы. Радиаторы Kermi можно использовать в сетях с низко-потенциальными тепловыми источниками: солнечные коллекторы и другое.

Также при организации отопительной системы с использованием в ней батарей немецкой марки применяются регулировочные вентили, отличающиеся идеальным балансом, параметры которого были установлены в ходе многочисленных исследований. За отдельную плату предусматривается установка нижних термостатов, предварительно настроенных еще в ходе производства. Наличие такого прибора позволяет постоянно поддерживать температуру в помещении на заданном уровне. Термостат ограничивает подачу теплоносителя в радиатор в объеме, необходимом для создания подходящего микроклимата. Более того, этот прибор позволяет сократить расходы, идущие на поддержание системы отопления.

Благодаря конструктивным особенностям радиаторов Kermi их владельцы имеют возможность организовать подключение батарей различными путями:

• посредством бокового подвода труб;
• посредством нижнего подвода.

Причем в последнем случае также существует несколько путей подключения:

• справа от батареи;
• слева;
• по центру.

Такие особенности позволяют владельцу помещения производитель разводку труб задолго до установки радиаторов. В частности, батареи Kermi можно монтировать после окончания отделочных работ.

Виды и характеристики отопительных приборов Kermi

На данный момент торговая марка предлагает следующие виды традиционных стальных батарей:

• профильные therm X2 profil K (компактные) и Profil V (вентильные);
• гладкие therm X2Plan K (компактные), Plan V (вентильные), Verteo Plan (вертикальные);
• с горизонтальным профилированием лицевой панели therm X2 line K (компактные), Line V (вентильные), Verteo Line (вертикальные).

Что касается типов предлагаемых радиаторов, то под брендом Kermi производятся все стандартные типы начиная от 10-го и заканчивая 33-м. Напомним, что первая цифра в обозначении указывает на количество нагревательных панелей, а вторая – на число конвективных оребрений. Самым востребованным считается тип 22, где применяется 2 панели и столько же оребрений, как показано на рисунке:

Общие технические характеристики радиаторов Kermi представлены ниже в таблице:

Перечисленные 3 вида батарей внешне отличаются по типу профилирования или его отсутствию. В то время как показатели теплоотдачи у них несколько различаются. Следует отметить, что мощность радиаторов Kermi декларируется производителем по отношению к монтажной длине. Поэтому вначале мы приведем таблицу тепловой мощности 1 м профилированных приборов (therm X2Profil) в зависимости от высоты, типа и рабочего температурного графика теплоносителя:

Дальше представлена таблица технических характеристик радиаторов Kermi therm X2 Plan и Kermi therm X2 Line, отнесенных к 1 м длины:

Устройство панельных приборов

Теплоотдача от панели радиатора

Внешне эти изделия выглядят вполне традиционно, и не сразу могут быть идентифицированы. Стальное происхождение агрегатов выдает разве что их вес (пожалуй, это основной недостаток, которым обзавелись радиаторы КЕРМИ).

Как и в других конструкциях отопительных батарей, агрегаты от Kermi снабжаются:

• боковыми панелями;
• сменными решетками;
• кронштейнами крепления (более мощными);
• заглушками, которые обеспечивают направленное удаление воздуха при расконсервации системы перед ее запуском.

Присущ для них и характерный для всех европроизводителей современный, хотя и по-немецкому сдержанный, дизайн – торговая марка Kermi поставляет на отечественный рынок свои изделия главным образом белого цвета. Впрочем, отнести это к недостаткам затруднительно – белый цвет является наименее конфликтным, и поэтому прекрасно гармонирует с любым цветовым решением интерьера.

О традиционно высоком качестве изготовления речь вообще не идет. Фирма гарантирует работоспособность своей продукции в течение 5 лет эксплуатации, хотя на самом деле панель КЕРМИ сможет исправно функционировать значительно дольше. Ведь тепловая инерция у приборов с двойным действием всегда намного больше, нежели у отопительных радиаторов с простым действием.

Особенности конструкции

Любой панельный радиатор состоит из стальных пластин, соединенных попарно. В пластинах методом штамповки выдавлены каналы, по которым движется теплоноситель. Есть два горизонтальных канала — один сверху, другой снизу, и большое количество вертикальных. Соединенные попарно пластины собирают в радиаторы по одной, две или три штуки. Для увеличения теплоотдачи к ним могут привариваться конвективные ребра — гофрированные стальные листы небольшой толщины. Они располагаются за лицевой панелью и не портят внешний вид, а сбоку и сверху прикрываются крышками.

Это вариант отопительной панели с гофрированной лицевой панелью

Батареи Kermi сделаны точно также. Отличается у них порядок подачи теплоносителя. У всех он параллельный. Это значит,  что жидкость одинаковой температуры подается на все панели в радиаторе. Такой способ подачи очень хорошо работает при высокой температуре в сети. Но как только температура снижается (потепление, например), радиаторы становятся почти холодными.

В панельных радиаторах «Керми» подача теплоносителя последовательная и называется эта технология Therm-X2. Это значит, что самый горячий поток подается на первую панель, а затем на вторую и третью. Таким образом, самой нагретой оказывается та часть, которая обращена в помещение. А вторая, и третья — все более холодные. В этом случае большая часть тепла уходит в комнату, а непроизводственные расходы на обогрев стены за радиатором становятся намного меньше. Потому при той же температуре теплоносителя и том же размере, батареи «Керми» нагревают помещение на 25% быстрее.

Новая технология Therm-X2 дает возможность хорошо прогревать помещение даже в низкотемпературном режиме работы. Такая особенность дает возможность использовать плоские панельные радиаторы Kermi не только с традиционными источниками тепла. Очень эффективно они работают низко-потенциальными источниками: с тепловыми насосами любого типа, солнечными батареями и коллекторами.

Некоторым более привлекательной покажется гладкая лицевая поверхность

Применена в этих радиаторах еще одна новинка. Фирма устанавливает сбалансированные регулировочные вентили. Параметры балансировки были определены в результате исследований.  Все стальные радиаторы с нижним подключением с завода поставляются со сбалансированными и настроенными термостатами (термоголовку нужно покупать отдельно). Поставив такой отопительный прибор, вы получаете стабильную температуру в помещении: в коллектор подается то количество теплоносителя, которое требуется для поддержания температуры. Менять настройку нужно, если вас не устраивает выставленный режим. Использование термостата  — это не только комфорт, для индивидуальных систем это еще и возможность сэкономить: тратится на подогрев только нужное количество топлива.

Есть еще некоторые особенности в подключении радиаторов Kermi. Имеются варианты бокового и нижнего подвода труб. Причем нижнее может быть не только правым или левым, а еще может располагаться по центру. Это позволяет сделать разводку, не привязываясь к наличию отопительных приборов, Их вообще можно будет установить после окончания отделочных работ (только нужно будет предварительно закрепить кронштейны на стене).

Монтаж

Монтаж радиаторов Kermi не отличается сложностями, но каждая работа имеет свои нюансы. Например, когда не требуется замены труб, решить проблему с разными диаметрами коммуникаций и выходных отверстий радиаторов помогут переходники. В более грамотном монтаже поможет инструкция. Изучить нюансы подключения удобно по прилагаемой к изделию схеме. Например, в ней указан важный момент с подключением разделительной пробки, которая обеспечивает функционирование технологии Therm-х2.

Процесс установки также подразумевает подключение двух типов, а значит, схемы монтажа могут быть нижними и боковыми.

Важно выбрать оптимальное место в зависимости от типа монтажа, рекомендации производителя при этом следующие:

• 100–120 мм от полового покрытия;
• 80–100 мм от подоконника.

В обоих случаях такое расстояние обеспечит наиболее эффективный теплообмен. Если радиатор будет находиться в 20–50 мм от вертикали, то не произойдет потерь энергии на нежный обогрев этой площади.

Отличительная черта компании заключается в том, что батареи поставляются в магазинах со всеми необходимыми комплектующими для монтажа. Отопительное устройство представлено в фирменной коробке. Упаковку можно не удалять в ходе монтажа, тем самым оставляя устройство целым.

Стандартный комплект Kermi включает следующие элементы:

• петельки;
• угловые зажимы, консоль;
• верх для решетки;
• крышки и заглушающие боковины;
• кран Маевского;
• термостатный кран;
• инструкция для установки и пользования.

Этапы крепления радиаторов можно представить в следующем порядке:

выбор места для устройства с учетом оптимальной теплоотдачи;
нанесение разметки под крюки;
крепление вспомогательной арматуры;
фиксация радиатора на крюках;
выравнивание устройства;
подключение устройства по схеме к трубам;
опрессовка – испытание системы, которая может быть гидравлической (водой) или пневматической (воздухом);
пусконаладочные работы, в ходе которых важно проверить герметичность.

13.09.2017 06:48

Требуемая тепловая мощность радиаторов Kermi зависит от:

• площади помещения;
• объёма помещения;
• теплопотерь помещения;
• характеристик теплосистемы.

Радиатор kermi цена соответствует качеству

Главный фактор от которого зависит на керми радиаторы цена – это их тепловая мощность. Далее приведем таблицу, в которой указана усредненная цена, т.е. за сколько можно купить радиаторы керми в Москве. Для расчета средней стоимости популярные модели разбиты по теплоотдаче на несколько групп.

Тепловая мощность (теплоотдача)	До 2 кВт	От 2 до 3 кВт	От 3 до 5 кВт	От 5 кВт
Модели радиатора	Стоимость радиатора торговой марки Kermi
FKO тип 11	1300−3500	4 тыс.−5500	6 тыс.	−
FKO тип 22	3 тыс.−4 тыс.	4 тыс.−5 тыс.	5500−7500	8 тыс.−10500
FTV тип 11	2 тыс.−4500	5 тыс.−6 тыс.	7 тыс.	−
FTV тип 22	3 тыс.−4500	5 тыс.−6 тыс.	8100	9 тыс.−10 тыс.

Также на радиатор стальной панельный kermi цена определяется в зависимости от таких факторов, как размеры и дизайн.

Радиаторы бренда Kermi − неподдельное качество гарантировано!

Стоит отметить, что стоимость приборов отопления Керми складывается и с учетом дополнительных комплектов для их подключения. Так, для боковой подводки радиатора потребуется термостатический Giacomini комплект (Италия), состоящий из 3 элементов. А именно из отсечного и термостатического клапана и термоголовки, их стоимость составляет 999 руб.

А для нижней подводки – термостатическая головка, клапан Маевского, заглушки и комплект крепежей − 1 303 руб.

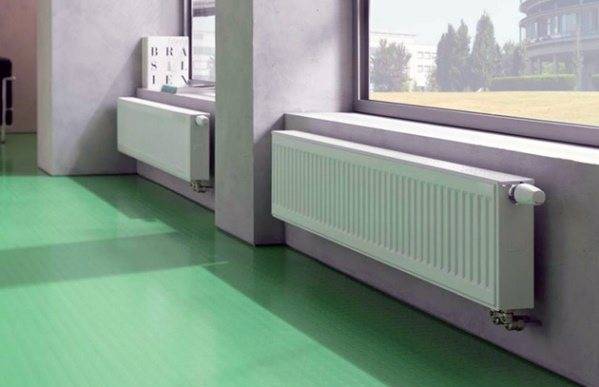

Радиаторы Керми с нижним подсоединением

Итак, как видите, на радиаторы отопления kermi цены находятся в диапазоне вполне доступных для большинства потребителей. Поэтому приобрести стальные радиаторы керми вполне может как хозяин огромного особняка, так и маленького дачного дома или квартиры.
