Проходка кровельная для дымоходов

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Заделка щели

Традиционный способ герметизации щели между трубой и крышей предполагает выполнение фартука. Для его сооружения понадобятся планки примыкания. Их помещают снизу трубы дымохода. Их прикладывают к трубе и по верхней части делают отметки.

Болгаркой выполняется штроба. Впоследствии нахлестом укладываются остальные части фартука вокруг трубы. Края планки, вставленные в штробу, должны быть покрыты термостойким герметиком. Нижние части планки подрезаются и крепятся саморезами. Заделка щели между трубой и крышей осуществляется таким образом, чтобы вода уходила в водосточные элементы.

Поверх уложенных элементов монтируется кровельная часть, а вокруг трубы сооружается наружный галстук

При его постановке важно учесть схему внутреннего галстука. Верхние планки не вводятся в штробу, они просто примыкают к трубе

Если труба отличается круглой формой, можно использовать специальную насадку. Ее используют также для герметизации антенн и вентиляционных выходов. По виду она напоминает ступенчатую пирамиду. Если насадка резиновая, ее можно использовать в температурном режиме от -50 до +130 градусов. У силиконовых моделей диапазон более широкий – от -70 до +250 градусов.

От дымоходной трубы до защищенных от возгорания конструкций должно быть расстояние 25 см. В случае с незащищенными элементами оно не должно быть меньше 35 см. Идеальным вариантом становится создание воздушного зазора. Однако такое решение становится причиной большой потери тепла, что невыгодно с точки зрения теплоизоляции.

Пожаробезопасность


Последствия неправильного монтажа дымохода, проходящего через кровлю

Система стропил, а также паро- и гидроизоляционные прослойки кровли способны оплавляться или воспламеняться при нагревании. Чтобы закрыть компоненты, уязвимые к действию огня, по периметру дыры монтируют защитный короб из брусочка дерева, обработанного антигорючими и антигнилостными составами. Его устанавливают с наружной стороны на одном уровне с обрешеткой. По периметру нужно закрепить изоляционные прослойки. Полотно надрезают крестом и заворачивают внутрь треугольники. Закрепляется материал скобами или крупными гвоздями. Для герметизации места стыка можно обработать специальным составом.

Прохождение трубы через крышу предполагает изоляцию дымохода от температурного воздействия: для этого соответствующие участки надо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещено применять детали, не обладающие термостойкостью.

Особенности выбора месторасположения

Вывод дымохода через крышу задание не такое простое, как кажется. Неправильное определение места, где будет установлена труба, в дальнейшем может повлечь некачественную эксплуатацию всей системы отопления и не только это. Перечислим основные проблемы, которые могут возникнуть при неправильном выборе места для отвода продуктов сгорания в печи с учетом того, что герметизация дымохода на крыше и сама кровля не будет нарушена.

  • Не рекомендуется устанавливать на участках, расположенных вблизи вентиляционных отверстий и мансардных окон во избежание попадания угарного газа во внутрь помещения.
  • Не рекомендуется монтаж в местах стыков ската, где имеется внешний угол, так как это приведет к скоплению снега в зимний период.
  • Не использовать для крепежа системы жесткий материал. Это учитывается для тех случаев, если сама кровля по какой-либо причине «поплывет». Если систему закрепить жестко, вместе с кровлей пострадает система отвода.

Опытные строители советуют устанавливать систему дымоотвода непосредственно вблизи конька. Почему именно в этом, а не в каком либо другом месте:

  • В зоне стыка конструкции исключается протекание влаги, потому что в этом месте во время снегопадов меньше всего накапливается снега.
  • Месторасположение трубы в непосредственной близости конька крыши, уменьшает воздействие внешних факторов. Располагая конструкцию возле конька, создаются благоприятные условия наименьшего сбора конденсата в этом месте.

Увеличение расстояния от конька, влияет на высоту самой конструкции дымоотвода, так как он подымается выше кровли. Если вблизи имеется другое здание, которое заслоняет узел выхода, то необходимо учитывать и этот фактор, поднимая высоту конструкции выше сооружения.

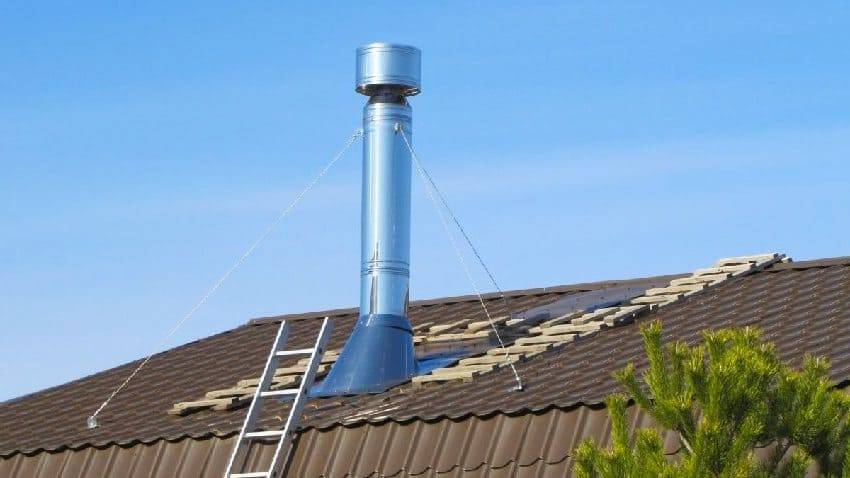

Кровельный проход сэндвич дымохода

Инструменты, которые понадобятся:

  • дрель,
  • сверла,
  • болгарка, герметик,
  • саморезы,
  • уголки для закрепления.

Такой проход трубы через крышу будет подобен вышеупомянутым вариантам, но иметь некоторые особенности.

При обустройстве проходки сэндвич трубы сквозь чердачное перекрытие удобнее использовать готовый потолочно-проходной узел.

Их стенки обычно изготовлены из минерита или оцинкованной стали. Иногда же, такой проходной узел изготавливают и собственными руками. Необходим он, прежде всего, чтобы заполнить пространство возле трубы и обеспечить надежную теплоизоляцию.

Обязательно необходимо убедиться в том, что проход через кровлю пожаробезопасен. А пространство внутри дома должно быть защищено от влияния влажности и ветра.

Расстояние между стенкой ящика и самим дымоходом также заполняют базальтовой ватой или другим негорючим материалом. Снаружи нужно оставить свободное пространство для лучшей изоляции. Со стороны же самого помещения, эту проходку закрывают коробом из оцинкованной или нержавеющей стали. При конечном оформлении вокруг чердака используют стальной лист, затем кожух.

Перед тем как создать сэндвич дымоход, лучше сделать разметку на вертикальной оси трубы. Это необходимо для обеспечения правильных проемов в самом перекрытии и в кровле, с учетом всех элементов теплоизоляции. Материалы типа сэндвич очень популярны среди потребителей, благодаря своим положительным характеристикам.

Если проход обустраивается при помощи ската, то используют металлический лист с внутренней стороны, делая в нем овальное отверстие. Крепление его производится при помощи саморезов. Перед установкой листа, проем заполняют негорючим изоляционным материалом. Поверх листа устанавливают свинцовую крышную разделку.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще

Наиболее оптимальными местами организации прохода считаются такие участки:

На коньке. Это самое практичное место для выведения трубы. Делая проход дымохода через кровлю из профнастила в этом месте, не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий

При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик

Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.

Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

  • строительный карандаш или маркер;
  • дрель и набор сверл;
  • болгарка с диском 2 мм;
  • силиконовый герметик;
  • заклепочник;
  • алюминиевая ленты и хомуты;
  • металлические уголки;
  • кровельные саморезы;
  • длинная линейка или рулетка;
  • плоскогубцы и молоток.

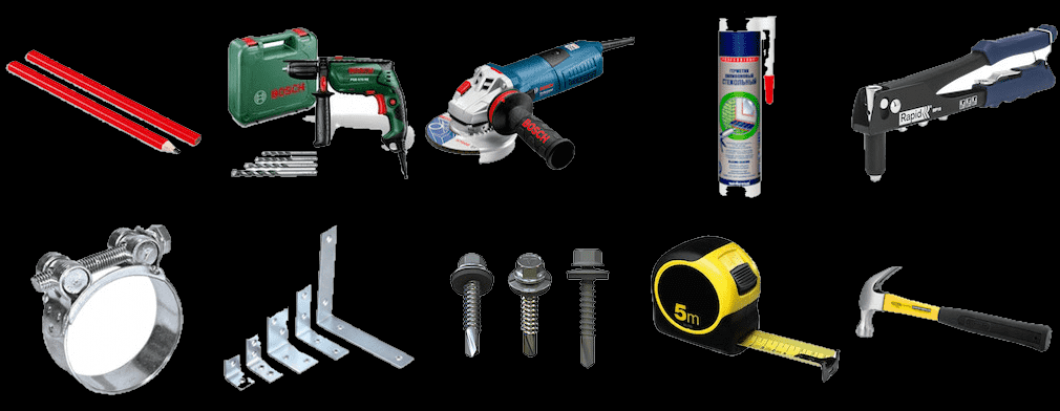

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

  1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
  2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

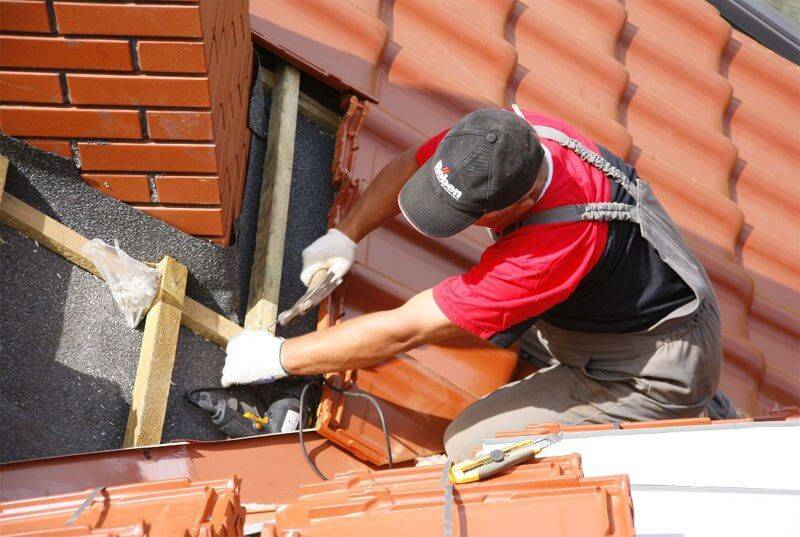

Обустройство внутреннего фартука начинается с нижней стенки стояка.

  1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
  2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
  3. Все детали прочно соединяют саморезами.
  4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
  5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком. Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой. Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

  1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
  2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

  1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
  2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
  3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

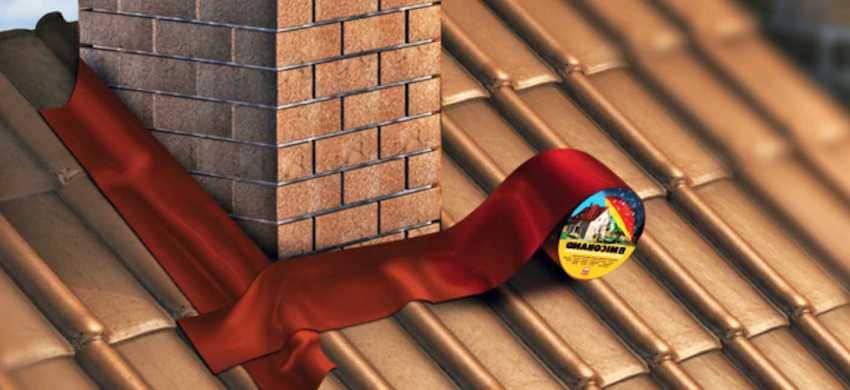

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

  1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
  2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
  3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Проход круглой печной трубы

Если используется труба круглого сечения, оптимальным вариантом вывода будет применение кровельной проходки круглого сечения.

Они изготовлены из резины или термосиликона, что обеспечивает эластичность материала и возможность плотного соединения его с любым рельефом кровли.

Устанавливается поверх имеющейся кровли, плотно натягивается на трубу и крепится к металлочерепице.

Таким образом получается эластичный «колпак», плотно обтягивающий трубу и плавно переходящий на плоскость кровли.

Для надежности нужно стыки полить герметиком. Такая система надежно обеспечивает защиту от дождя, не боится температурных перепадов и деформаций.

Внутренняя часть прохода заполняется негорючим утеплителем и прикрывается листом металла.

монтаж круглой трубы

Все места примыкания трубы к кровле из металлочерепицы надо изолировать силиконовым герметиком. Это относится как к нижнему, так и к верхнему фартукам. Не следует пренебрегать установкой слоя изолятора между фартуками. После установки верхнего фартука надо тщательно изолировать все имеющиеся стыки и соединения элементов.

Какой дымоход – такой и проход

Рассматривая данный вопрос, стоит учесть, что существует множество способов организовать выход трубы на крышу. На его устройство влияет, в первую очередь, тип самого дымохода, метод его наружной отделки.

  • Ведь если, к примеру, происходит монтаж керамического дымохода и его вывод на кровлю, то это один вариант, а если дымоход простой кирпичный или из сэндвич трубы, это совершенно другой.
  • Керамический дымоход тоже может иметь несколько вариантов наружной отделки.
  • Если, к примеру, часть дымохода, находящаяся над крышей, облицовывается кирпичом, то монтаж ведется по одной схеме, а если она просто оштукатуривается, это уже по другой.

Ведь если в первом варианте, непосредственно с крышей, будут контактировать наружные бетонные блоки дымохода, то во втором варианте кирпич, установка которого начинается с промежуточного венца, расположенного под несущей конструкцией кровли.

Материал перекрытия и кровля – немаловажный фактор

В том, как устроен узел прохода дымохода через крышу, немаловажную роль играет покрытие крыши. Чаще всего, приходится работать с покрытием из профнастила, металлочерепицы, ондулина. Нередко возникает необходимость вывести дымоход на мягкую кровлю.

Проходные элементы: различные возможности

В зависимости от материалов перекрытия, вывод сэндвич трубы через кровлю дымохода может устраиваться различным образом. На мягкую кровлю вывод сэндвич трубы своими руками проводится так:

Существуют проходные элементы, которые можно устанавливать в любом удобном месте.

В крыше подделывается отверстие, через которое выводиться, к примеру, труба модульного дымохода. Представим, что у нас перекрытие крыши не имеет мощных балок для крепления прохода.

Сборный проход

  • В этом случае используем сборный проход из двух частей, который закрепляется с помощью саморезов изнутри, так, как показано на снимке.
  • После этого с наружной части на него приклеивается с помощью силикона специальный резиновый уплотнитель.

Проход с уплотнителем

  • Сверху укладывается негорючий утеплитель таким образом, чтобы заполнить зазор между сборным проходом и трубой дымохода. При этом утеплительный материал не должен прикрывать резиновый уплотнитель.
  • Далее крепится крышная разделка, которая идет в комплекте со сборным проходом. Крепление осуществляется с помощью саморезов.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

  • строительный карандаш или маркер;
  • дрель и набор сверл;
  • болгарка с диском 2 мм;
  • силиконовый герметик;
  • заклепочник;
  • алюминиевая ленты и хомуты;
  • металлические уголки;
  • кровельные саморезы;
  • длинная линейка или рулетка;
  • плоскогубцы и молоток.

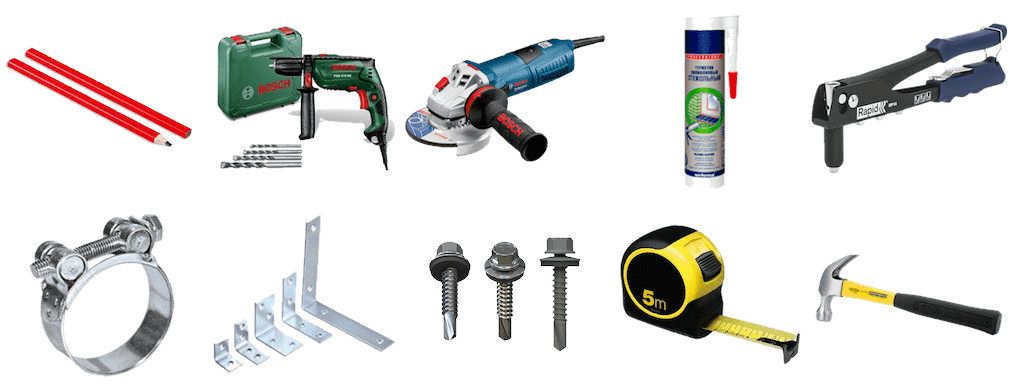

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

  1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
  2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

  1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
  2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
  3. Все детали прочно соединяют саморезами.
  4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
  5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

  1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
  2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

  1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
  2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
  3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

  1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
  2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
  3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

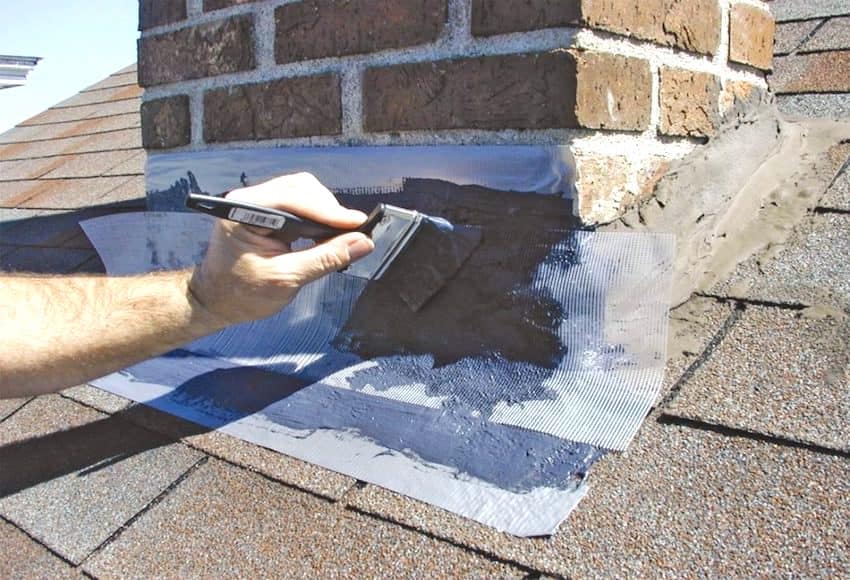

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

  1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
  2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

  1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
  2. Затем обтяните стенки армирующей сеткой;
  3. Завершающим этапом является нанесение штукатурки.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

  1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
  2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

  1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
  2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи

  • Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
  • Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

Если наружная часть трубы имеет высоту 2 и более метров, она укрепляется дополнительными растяжками

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Короб для дымохода

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Как правильно выбирать проходку?

Изначально стоит ориентироваться на размерные параметры. Чем крупнее вентиляционный проем или дымоход, тем толще должны быть стены узла. Кроме того, учитываются изоляционные качества проходки. К примеру, если пластик может обеспечить герметичность, то в плане теплоизоляции он будет эффективен лишь при условии дополнительного укрепления. С другой стороны, металлическая проходка кровельная для дымоходов должна обязательно иметь антикоррозийное покрытие. Собственно, из-за риска развития негативных процессов ржавления специалисты и вовсе не рекомендуют обращаться к таким моделям.

Материалы

Герметизировать шов между трубой и кровлей можно силиконовыми, акриловыми, полиуретановыми и битумными герметиками. Успешно применяются и специальные герметизирующие ленты. Каждый из этих видов имеет свои преимущества и области применения.

Силиконовый герметик стал своего рода универсальным материалом в строительстве. Его применяют как для работы с кровлей, так и при герметизации оконных проемов. Силиконовый герметик часто используют при работе со стеклом и деревом. Им часто обрабатывают щель вокруг дымохода трубы на крыше. Материал не теряет своих свойств при длительном воздействии ультрафиолетового излучения и высоких температур. Для герметизации стыков кровельного материала существует его специальный подвид – кровельный герметик.

Акриловый герметик чаще используют при герметизации щелей в стенах и полах. Также акриловые составы используют для ремонта окон. При наружных работах его применяют редко – он недостаточно эластичен.

Полиуретан, в отличие от акрила, применяется для наружных работ практически повсеместно. Им склеивают металл, бетон, дерево, камень. Для мелкого ремонта кровлион подходит идеально.

Битумные растворы идеально сочетаются с кровельными работами. Они устойчивы к осадкам, перепадам температур, воздействию химических растворителей. Единственным недостатком такого герметика является его токсичность. По этой причине с ним не проводится внутренних работ. Они идеально подходят для герметизации дымохода на крыше.

Основные преимущества битума:

  • сверхстойкость;
  • невысокая стоимость;
  • эластичность;
  • возможность окрашивания;
  • высокая влагостойкость;
  • высокий уровень адгезии с сухими и мокрыми поверхностями.

Существует несколько подвидов битумной смеси, которые разработаны специально для кровельного покрытия. Они способны обеспечить полную герметичность обрабатываемой щели между трубой и кровельным покрытием.

Универсальные кровельные проходки

Отдельно хотелось бы рассмотреть представителя подобных устройств нового поколения. Большим спросом сегодня пользуется кровельная проходка мастер флеш.

Кровельная проходка Мастер флеш

Уникальной чертой этого элемента является возможность применения на коммуникациях практически любого диаметра. Сейчас производители выпускают модели, которые герметизируют выходы от 3 до 600 мм, то есть можно установить как на телевизионном или сетевом кабеле, так и на достаточно большом воздуховоде. Кроме этого, конусная конструкция изделия с углом наклона в 20 градусов, делает возможной установку на скатах кровли с любым уклоном. Преимуществом также является возможность герметизации на любых кровельных покрытиях, эффективно работает и на шифере, и на металлопрофиле.  Достигается это за счет эластичности, которая позволяет проходке принять форму любой волны.

Изготовление кровельных проходок такого типа осуществляется с применением специальной резины или высококачественного силикона, способного работать в диапазоне температур от -74 до 260 градусов.

Срок службы силиконовых изделий намного выше, чем у натуральных резиновых материалов. Целесообразность монтажа узла  прохода через кровлю в таком исполнении подтверждена стабильно высоким спросом среди потребителей.

Монтаж проходки мастер флеш достаточно прост, он выполняется в следующей последовательности:

  • Выбирается кольцо уплотнителя, диаметр которого меньше размера трубы в среднем на 20%, это будет гарантией герметичности соединения. Ненужная часть просто обрезается.
  • Монтаж мастер флеша на объект идет достаточно туго, поэтому рекомендуется обработать трубу, например, шампунем.
  • Обычным обжатием фланца достигается его максимальное прилегание к кровельному материалу по всему профилю. Стык герметизируется специальными составами, после чего проводится крепление к поверхности с помощью саморезов, с шагом установки около 35 мм.

https://youtube.com/watch?v=sTligGJJ-O0

Именно широкий диапазон применения, простота монтажа и высокие качества герметизации позволяют позиционировать мастер флеш, как универсальный уплотнитель кровельных проходов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
