Порядок разборки бойлера для чистки и ремонта

Обесточивание водонагревателя электрического накопительного

Действие первое по разборке водонагревателя электрического накопительного состоит в непременном обесточивании прибора. Строго запрещается демонтировать водогрей, не отключенный от электрического питания.

Нужно вытянуть вилку электрического шнура водонагревателя электрического накопительного из электророзетки. Если шнур подключен к автомату-пакетнику, необходимо отключить рубильник пакетника.

При помощи небольшой крестовой отвертки откручиваются саморезы кожуха с защитной функцией или крышки, сама крышка снимается. Если кожух с защитной функцией фиксируется на пластмассовых защелках, то они отжимаются при помощи ножа и плоской отвертки.

Отсоединяются все провода, подведенные к клеммам терморегулятора, ТЕНА, индикатора и заземления. Для этого применяется усреднённая отвертка крестовая.

Внимание! Для выполнения правильного обратного монтажа электрической системы водонагревателя электрического накопительного нужно зарисовать или сфотографировать начальную схему соединений проводов

Зачем нужна чистка бойлера?

Водопроводная вода содержит в себе «набор» минеральных солей, выделяемых при нагревании жидкости в виде твердого осадка – накипи. Солевые включения оседают на стенках бойлера и ТЭН, затрудняя нагрев воды до нужной температуры. А случайно отколовшиеся частицы накипи засоряют трубы и фитинги, нарушая пропускную способность системы горячего водоснабжения.

Поэтому, время от времени, каждый владелец водонагревателя должен чистить ТЭН и бак от солевых отложений.

Когда чистить бойлер?

О необходимости проведения процедуры очистки сигнализируют следующие факты:

• Падение температуры воды – из крана льется не ожидаемый кипяток, а чуть теплая жидкость.
• Падение напора в ГВС – вместо привычной струи вы получаете слабый поток.
• Шипение в бойлере во время нагрева воды – вы явственно слышите этот звук после завершения «водных процедур», когда в бак попадает порция холодной воды, разогреваемой ТЭН до нужной температуры.
• Ухудшение качества горячей воды – вместо чистой струи вы видите мутно-белую взвесь.

Как удалить накипь?

Вы можете почистить водонагреватель Ariston двумя способами:

• Используя механическое воздействие на осадочный слой.

• Употребляя химические препараты.

Механическая чистка предполагает соскабливание накипи с поверхности жесткой щеткой. Такая операция  не требует дополнительных трат, но в процессе удаления накипи вы можете повредить бойлер, пробив бак или сломав трубу нагревательного элемента.

Химическая чистка начинается с приобретения или приготовления препарата, разрушающего структуру налета. После этого накипь смывают со стен или снимают мягкой щеткой, не подвергая угрозе целостность ТЭН и бака.

Как сделать средство для удаления накипи?

Для этого нужна любая кислота, разбавленная до 10-процентной концентрации. Химическая промышленность использует для этих целей адипиновую кислоту, производя сухие смеси, гели или жидкости для чистки известкового налета и накипи. Домохозяйки делают чистящие препараты из более доступных и менее опасных средств, используя лимонную и уксусную кислоту.

Первый препарат – на основе лимонной кислоты – готовят из кристаллического порошка, приобретенного в любой кондитерском отделе.

То ест на бак емкостью 80 литров нужно всего 60-80 грамм лимонной кислоты.

Второй препарат – на основе уксусной кислоты – готовится с помощью одноименной эссенции (концентрация 70-80 процентов). Для этого нужно залить в литр жидкости 150 мл. эссенции. Объемы раствора определяются литражом бака.

Как почистить бойлер Аристон в домашних условиях?

Очищаем бойлер Аристон самостоятельно

• Отключаем автоматический предохранитель и УЗО или просто вынимаем вилку бойлера из розетки.
• Перекрываем подачу воды в бойлер и открываем кран горячей воды, организуя слив запаса горячей жидкости.
• Когда струя из крана иссякнет – закрываем его и открываем «холодный» сливной вентиль, предварительно надев на его штуцер шланг.
• Подставляем под шланг ведро и открываем «горячий» сливной вентиль.
• Сливаем остаток воды и демонтируем «горячий» вывод и «холодный» ввод, освобождая штуцеры бойлера.
• Снимаем бойлер со стены и ставим на пол, дном вверх.
• Выкручиваем стопорные болты крышки и демонтируем ее, открывая доступ к посадочным отверстиям ТЭН.
• Фотографируем схему подключения проводов и снимаем их вместе с термостатом.
• Выкручиваем стопорные финты фланцевого основания нагревательного элемента и демонтируем его, вынимая из корпуса вместе с анодом.
• Наливаем в таз или ведро чистящий раствор и погружаем в него нагревательный бок, предварительно отколов крупные наслоения.
• Сквозь посадочное отверстие заливаем в бак горячую воду и добавляем в нее уксусную эссенцию или лимонную кислоту. Выжидаем 6-8 часов и сливаем слабо концентрированный раствор кислоты вместе с отслоившейся накипью. Альтернативная схема: смываем отколовшиеся частицы накипи водой, наносим на стены бака «фабричный» концентрат, используя губку, и смываем размягченный осадок спустя 30-40 минут с момента обработки стен емкости.
• Избавившись от накипи, переходим к сборке водонагревателя. Монтируем ТЭН, подключаем провода, ставим на место крышку, вешаем бойлер на стену, подключаем холодную воду и трубу ГВС, включаем аппарат в сеть.

Действуя подобным образом, вы можете почистить бойлер Аристон от накипи и песчано-илистого осадка, избавив себя от «лишних киловатт», утяжеляющих платеж за электричество.

Сборка водонагревателя

Перед тем как вкрутить нагревательный элемент, убедитесь, что, на нем присутствует резиновая прокладка, без которой плотность соединения не обеспечить. Вкручиваем ТЭН до упора и вставляем в него термостат. Прикручиваем провода. Температуру, советую выставить, не более 60 градусов. Прикручиваем крышку. Устанавливаем на место патрубки холодной и горячей воды. Открыв холодную воду, наполняем водонагреватель. Чтобы вышел весь воздух, необходимо открыть кран горячей воды. После того как побежала вода из горячего крана, включаем водонагреватель в розетку. Через полтора часа вы сможете наслаждаться горячей водой собственного приготовления.

Особенности чистки бойлеров различных производителей

У каждого бренда водоочистительных приборов есть свои особенности. Чистить водонагреватель будет проще, если учитывать  параметры и характеристики каждого бренда. В целом, технология одинаковая, но пригодится знание всех тонкостей и нюансов.

Ariston

Модели бывают вертикальные, горизонтальные и настенные.
Внутреннее покрытие эмалевое.
Местоположение ТЭНа – внизу бака

При механическом способе очистки, нет необходимости снимать его со стены.
Стоит обратить внимание, что горячая вода будет поступать только тогда, когда холодная заходит в бойлер. Не получится вылить всю горячую воду, а потом снова заполнить бак.
В инструкции по применению производитель предупреждает, что после самостоятельной разборки бойлера будет нарушена пломбировка, сразу потеряется гарантия на устройство.

Thermex

• У этого производителя огромный ассортимент бойлеров, около 106 моделей.
• Отличается от конкурентов тем, что бак водонагревателя разработан из нержавеющей стали, а внутреннее покрытие сделано из стекло-фарфора, который борется с появлением коррозии.
• Продумано защитное отключение при аварийных ситуациях.
• Вместе с оборудованием приходит документация, в которой пошагово прописано, как почистить водонагреватель Thermex.
• Слабое место – магниевый анод. Придется следить за его состоянием, и менять, при необходимости. Производитель пишет, что замена требуется каждые полгода.
• Имеют большое количество положительных отзывов, покупатели склонны доверять итальянскому производителю.

Electrolux

• Бойлеры сделаны из нержавеющей стали, покрытие — эмалированное.
• Самые компактные модели, созданы для использования в бытовых целях в квартирах и небольших домах.
• В комплекте автоматический термостат, который не дает подняться температуре выше заданного градуса.
• Для защиты от накипи используются никелевое покрытие и магниевый анодный стержень.
• Очистка самим покупателем не предусмотрена. Инструкции не прикладываются. Производитель призывает обратиться к квалифицированным специалистам по долгосрочной гарантии.

Gorenje

• Баки под брендом Gorenje изготавливают из высоко-углеродной эмалированной стали.
• Также, как и в Electrolux, не предусмотрена инструкция по самостоятельной очистке оборудования. Производитель предлагает обратиться в сервисный центр.
• Подводка воды внизу бака. При чистке можно не снимать со стены.
• Подогрев газом или электричеством.
• Недостаток – отсутствие защитного автомата. У некоторых пользователей были сложности со снятием передней панели. Секрет в том, что надо поджать нижний край, притягивая в этот момент на себя. Стенка держится на зажимах, которые надо подтолкнуть.
• Бойлер тяжелый, снять одному человеку не получится.

Как разобрать водонагреватель с тэном

Это относительно недорогой вид бойлера, который имеет тэн, прикрепленный на гайки. Данный прибор, как правило, не имеет наружную регулировку. Его отличительной особенностью является наличие шестигранного фланца, раскручивается который ключом на 55 или обычным газовым ключом.

Алгоритм разбора водонагревателя с тэном:

прибор отключают от сети, сливают воду и демонтируют обратный клапан, который будет только затруднять работу;
снимается крышка бойлера, которая прикручивается винтами ближе к патрубкам;
проводится демонтаж термостата;
под водонагреватель подставляют емкость, в которую будут сливаться остатки грязи, воды и накипи;
раскручивают фланец против часовой стрелки (имеющаяся грязь и накипь могут осложнить работу, поэтому их аккуратно счищают деревянным или пластиковым ножом; как только резьба заканчивается, фланец осторожно извлекается);
для того чтобы извлечь тэн, удаляют накипь в изгибах нагревательного элемента и, осторожно раскачивая влево и вправо, вытаскивают нижнюю часть элемента.

Как разобрать водонагреватель (бойлер) экономклассаВодонагреватели экономкласса отличаются овальной формой фланца, поэтому и принцип их разбора имеет некоторые особенности.

Этапы разбора бойлера экономкласса:

• прибор отключают от электропитания, сливают воду и, если понадобится, откручивают обратный клапан;
• возле патрубков слива и залива имеются два винта, которые следует открутить и снять крышку водонагревателя;
• резким движением вниз снимается термостат и открывается доступ к фланцу, который прикрепляется гайкой к корпусу посредством планки; после того как гайка будет раскручена, можно снять фланец.

ЧИТАТЬ ДАЛЕЕ: Подключение ip камеры к компьютеру: прямое соединение или через коммутатор

Как разобрать водонагреватель медиум-классаВодонагреватели медиум-класса имеют среднюю ценовую категорию. В комплект с прибором входят фланцы, которые прикрепляются непосредственно к горловине с помощью 6 болтов.

Процесс разбора данного водонагревателя выглядит следующим образом:

• отключается питание устройства, сливается вода и демонтируется обратный клапан;
• чтобы снять крышку, находят винты и раскручивают их (местонахождение винтов может быть разным);
• после этого необходимо извлечь или снять термостат (в зависимости от того, соединяется ли он с тэном проводом или вставляется в него);
• раскручиваются все необходимые винты или гайки.

Чистка бойлеров Аристон и Термекс

Много вопросов у владельцев возникает по поводу того, как промыть водонагреватель разных моделей брендов, например, Аристон, Термекс, и какие они имеют особенности. Об этом вы узнаете ниже.

Собственно сам процесс у всех моделей мало чем отличается и проводится по стандартным правилам.

Первое, что рассмотрим, это как почистить бойлер Аристон в домашних условиях.
Как и во всех других устройствах подобного типа, вся работа начинается с разборки.

В водонагревательной технике компании Аристон по иному крепится фланец. Чтобы его отсоединить, требуется подтолкнуть колбу кверху, перевернуть в ёмкости по часовой стрелке и потянуть на себя.

По стандартным пунктам выполняется очистка бойлера и других составных частей. Установка делается обязательно по пунктам в обратном порядке.

Интересным будет видео, как почистить бойлер Ariston с помощью отвёртки и двух ключей.

Чистка ТЭНа и промывка бойлера компании Термекс осуществляется таким же стандартным образом. проводится раз в год. С целью продления срока службы трубчатого электронагревателя устанавливается фильтр.

Как почистить водонагреватель Thermex от накипи вы узнаете из видео.

Теперь вы знаете, как почистить водонагреватель Аристон и Термекс

Но после проведения всех процедур важно запомнить следующие пункты:. Подавать электричество можно, только если ёмкость заполнена жидкостью полностью. Иначе несоблюдение требований может привести к поломке трубчатого электронагревателя.
После полной сборки нужно оставить бойлер, наполненный водой, функционировать ещё пару часов

Обязательно это делать под наблюдением, следить за тем, чтобы конструкция не протекала.
В конце проводится обязательная промывка бойлера

Иначе несоблюдение требований может привести к поломке трубчатого электронагревателя.
После полной сборки нужно оставить бойлер, наполненный водой, функционировать ещё пару часов. Обязательно это делать под наблюдением, следить за тем, чтобы конструкция не протекала.
В конце проводится обязательная промывка бойлера.

1. Подавать электричество можно, только если ёмкость заполнена жидкостью полностью. Иначе несоблюдение требований может привести к поломке трубчатого электронагревателя.
2. После полной сборки нужно оставить бойлер, наполненный водой, функционировать ещё пару часов. Обязательно это делать под наблюдением, следить за тем, чтобы конструкция не протекала.
3. В конце проводится обязательная промывка бойлера.

Все операции проводятся максимально внимательно и с осторожностью, чтобы не возникло потребности в дорогостоящем ремонте

Основные системы управления проточных водонагревателей

Перед тем как приступать к ремонту проточного водонагревателя своими руками, следует понять его устройство и принцип действия. Основные элементы проточного водонагревателя:

• Нагревательный элемент – ТЭН.
• Реле давления.
• Датчик температуры.

Помимо этого, в схеме обязательно имеются провода с различной маркировкой, а также кнопка включения устройства и регулировка температуры воды (в более дорогих моделях). Производители водонагревателей очень часто используют стандартную схему управления, включая в неё новые элементы.

2 схемы управления водонагревателями

Выше представлены схемы устройств разных моделей проточных водонагревателей. Как видно, в данных водонагревателях предусмотрены нагревательные элементы, до которых электрический ток проходит через реле регулировки температуры, реле давления и переключатель. Оба реле в схеме несут защитную функцию, и расцепляют сеть, если какие-либо параметры не соответствуют норме. Переключатель служит для регулировки рабочей мощности прибора.

Нижняя схема дополнительно оснащена электронной платой, которая осуществляет управление устройством. В обоих схемах предусмотрено устройство защитного отключения

Помимо фазного и нулевого провода здесь также предусмотрено подключение заземления. Схема простая, её подключение можно произвести самостоятельно, воспользовавшись индикаторной отвёрткой, чтобы определить приходящую фазу и ноль.

Схема управления водонагревателем Thermex

Практически ничем не отличается вышеприведённая схема от предыдущей. Немного иное расположение элементом, но функционал остаётся прежним. 2 нагревательных элемента позволяют сильнее или слабее нагревать жидкость. За их срабатывание отвечает реле, сигнал на которое отправляет установленный раннее термостат.

Дополнительным элементом в данной схеме является считывающий датчик, который подключён к реле. Включение ТЭНов может происходить в автоматическом режиме.

Механическая чистка водонагревателя прибора с разборкой

При сильном загрязнении очистить от накипи бойлер получится только механическим методом. Водонагреватель придется разобрать. Делают это аккуратно, чтобы не повредить электронный блок и ТЭН, иначе существует угроза возникновения короткого замыкания. Процесс состоит из двух этапов: чистка ТЭНа и накопительного бака водонагревателя.

Чтобы очистить прибор от накипи механическим методом, потребуется демонтаж водонагревателя. Отключив прибор от сети, приступают к разборке:

• сначала закрывают кран подачи холодной воды, затем отсоединяют трубопровод от штуцера бойлера;
• через смеситель или дополнительный сливной кран опустошают накопительный бак;
• отсоединяют от штуцера бойлера трубопровод ГВС;
• снимают нижний декоративный колпак, открутив все саморезы;
• если выступает рукоятка механического термостата, ее тоже снимают;
• отверткой откручивают контакты, зажимающие провод питания;
• бойлер снимают со стены и перевернутым вверх дном ставят в ванну;
• фланец с ТЭНом и термостат откручивают, извлекают из бака, после чего приступают к механической чистке.

Порядок производимых действий при разборке бойлеров всех фирм практически одинаков. Могут отличаться некоторые нюансы крепления фланца и декоративного колпака.

Средства и инструменты для чистки

Для очистки водонагревателя от накипи понадобятся инструменты:

• разводной и набор гаечных ключей;
• прямая и фигурная отвертка;
• плоскогубцы;
• нож, наждачная бумага.

Чистящие средства для удаления накипи покупают в магазине. Самостоятельно раствор готовят из лимонной кислоты, растворив 500 г кристаллов в 2 л воды. Вместо лимонной кислоты можно разбавить 40 мл уксуса в таком же количестве воды.

Очистка ТЭНа

При первой разборке человек не знает, как очистить ТЭН водонагревателя, чтобы не повредить его. В работе потребуется проявить аккуратность. Нужно знать, что нагревательный элемент водонагревателя бывает мокрого и сухого типа и очищают их двумя способами.

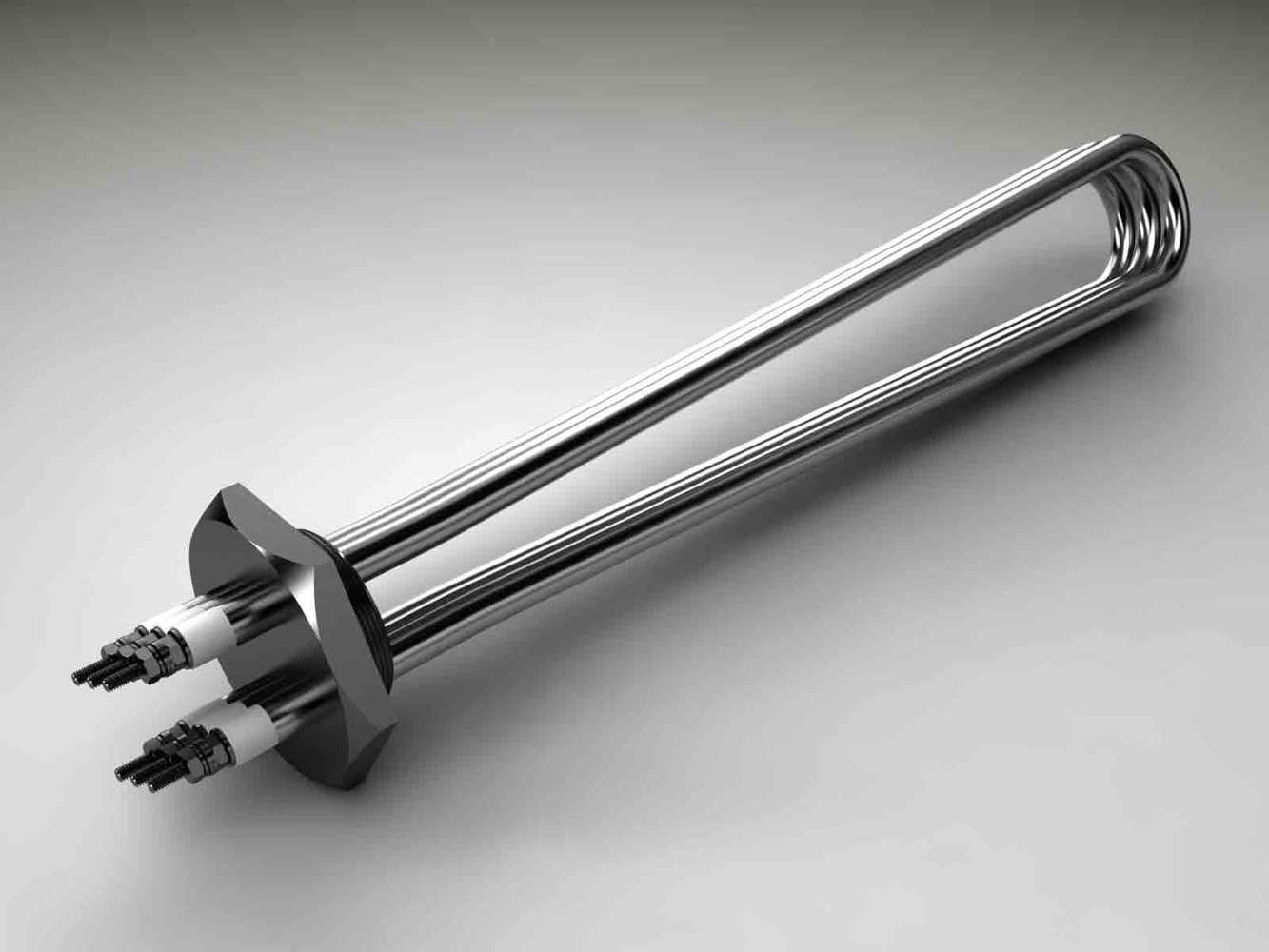

Мокрый ТЭН

Механически очистить нагреватель от накипи получится соскабливанием ножом. Толстые наросты раздавливают плоскогубцами, а остатки затирают наждачной бумагой. Переусердствовать нельзя, чтобы не нарушить медную оболочку ТЭНа.

Если чувствуете неуверенность, нагреватель лучше поместить в обрезанную пластиковую бутылку, заполненную раствором воды с лимонной кислотой. Примерно через 5–6 часов после полного растворения накипи ТЭН извлекают и промывают чистой водой.

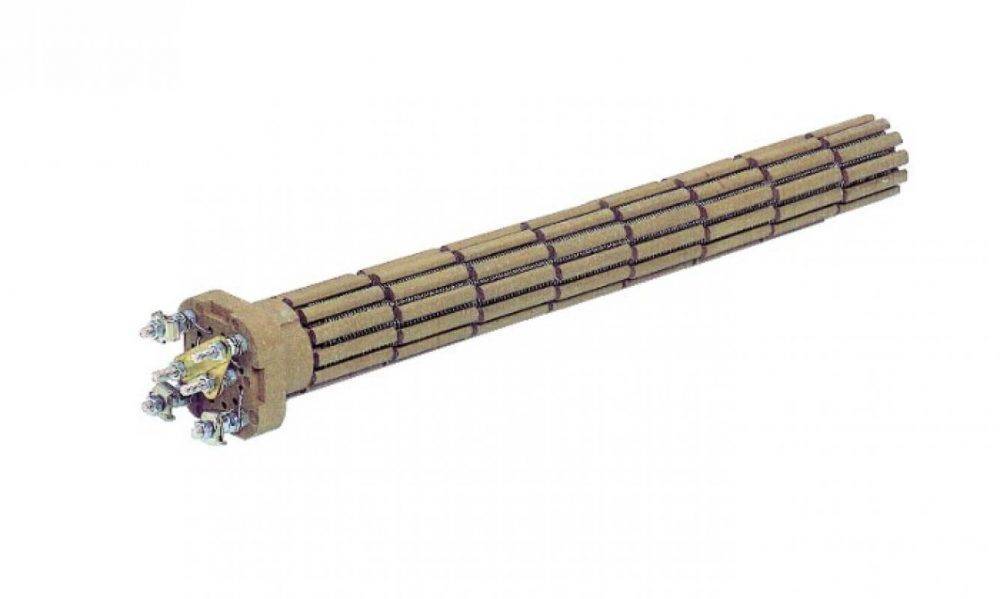

Сухой ТЭН

С сухим ТЭНом обращаются осторожно. Соскабливать, разбивать и затирать наждачной бумагой твердые накопления нельзя

Сухой ТЭН очищают только химическим методом, погрузив в раствор лимонной кислоты или чистящее средство заводского изготовления

Сухой ТЭН очищают только химическим методом, погрузив в раствор лимонной кислоты или чистящее средство заводского изготовления.

Во время очистки нагревателя осматривают магниевый анод. Если он износился и стал тонкий, то выполняют замену.

Очистка накопительного бака

Чтобы удалить грязь или накипь со стенок накопительного бака водонагревателя, нельзя прибегать к грубому воздействию. Наждачная бумага или скребки повредят защитное напыление. Слизь просто вымывают мягкой губкой, подавая воду под давлением из душевой лейки.

Если на стенках бака водонагревателя толстый слой накипи, применяют чистящий раствор заводского изготовления. Подойдет лимонная кислота или уксус, разбавленный с водой. Бак водонагревателя заполняют раствором и оставляют на ночь. Утром жидкость с отвалившимся налетом сливают. Бак промывают чистой водой.

Обратная сборка бойлера после чистки

По окончании чистки с разборкой выполняют обратную сборку водонагревателя. Все действия выполняют в обратной последовательности:

• термостат с ТЭНом ставят на свое место и прикручивают фланец;
• бойлер вешают на стену;
• к патрубкам подсоединяют трубопровод ХВС и ГВС;
• накопительный бак заполняют водой и под давлением испытывают на отсутствие течи;
• если испытание прошло успешно, подключают электрический кабель, ставят на место декоративный колпак, после чего пробуют нагреть воду.

Во время обратной сборки водонагревателя важно тщательно осмотреть прокладочные резинки. Их хорошо зачищают от грязи, но лучше купить новые

Во избежание течи прокладки смазывают герметиком

Во избежание течи прокладки смазывают герметиком.

Как слить воду с бойлера

Очень удобно, когда водонагреватель установлен над ванной или в другом месте, где под него можно свободно подставить большую емкость. Тогда можно не терять время на эту процедуру, а слить воду непосредственно перед очисткой бойлера, во время снятия ТЭНа. Но стоит предупредить, что устройство некоторых моделей накопительных агрегатов может создать вам трудности при таком опорожнении.

Если бойлер подключен к водопроводу правильно, как показано на схеме, то проблем с опорожнением для последующей очистки тоже не будет. Алгоритм такой:

• отключить прибор от электрической сети и закрыть общий кран подачи воды;
• перекрыть кран холодной воды возле нагревателя, а на ближайшем смесителе открыть вентиль горячей и дождаться, покуда она стечет;
• присоединить к сливному штуцеру трубку, направленную в канализацию, открыть кран и спустить воду.

Когда ни кранов, ни сливных патрубков нет, то можно попытаться опорожнить бак через предохранительный клапан. Но в этом случае чистка водонагревателя затянется на целый день. Так что лучше дождаться, пока вода в нем остынет, а потом действовать по изложенному алгоритму.

Но поскольку штуцера нет, нужно отсоединить трубу горячей воды от бойлера и подставить ведро. Чтобы вода потекла, аккуратно откручиваем предохранительный клапан.Как только воздух начнет поступать внутрь емкости, из патрубка побежит вода. Клапан можно снять полностью и регулировать интенсивность струи, затыкая «холодный» патрубок пальцем.

Краны подачи воды на бойлере

Разборка и чистка электробака — работа не сложная, но сам прибор тяжелый. Поэтому снимать его лучше с другим человеком, который поможет и поддержит устройство при демонтаже. Вот инструкция, как слить воду с бойлера:

• Отключите устройство от электросети, достаньте вилку из розетки.
• Отсоедините от водопроводной трубы шланг холодной воды и опустите в любую емкость (таз, ванну и так далее). Трубку, подающую горячую воду, можно не трогать.
• Тот шланг, который вы сняли, наденьте на клапан-предохранитель. Свободную часть шланга опустите в емкость.
• Откройте краны устройства, и освободите предохранитель обратного клапана.
• Откройте краны подачи горячей воды в ванной комнате и на кухне. Сначала вы услышите звук, как будто бак втягивает воздух, а потом произойдет выброс жидкости, которая находилась в устройстве. Для этого и нужно было опускать шланги в емкость.
• После того как вся жидкость выйдет, продуйте воздухом шланг для холодной воды. Если отсутствует бульканье, можно продолжать дальше.

Теперь открутите шланг, который подает в смеситель горячую воду. Снимите бойлер с его места и поставьте на пол вверх кранами. Переходите к следующему этапу демонтажа.

В каких случаях необходимо разбирать бойлер

Схема обвязки газового котла.

Магниевый анод в бойлере, применяемый в качестве катализатора для защиты от коррозии стенок бака и агрессивных воздействий на нагревательное устройство, необходимо периодически менять.

Срок службы анода зависит от качества воды, используемой в бойлере (рекомендуется устанавливать на трубку подачи холодной воды специальный фильтр), рабочей температуры воды, степени интенсивности эксплуатации водонагревателя.

Стандартный срок использования магниевого анода, указываемый в инструкции по эксплуатации бойлера, не превышает 6 месяцев. При использовании бойлера в щадящем режиме магниевый анод может прослужить без замены 1-1,5 года.

Вместе с заменой анода в качестве профилактики водонагревателя необходимо тщательно очистить внутреннее пространство бака от накипи и вымыть стенки.

Нагревательный элемент также необходимо почистить с помощью специальных химических средств или обычной металлической губкой для посуды.

Как правило, выходит из строя нагревательный элемент.

Схема подключения бойлера к сети.

Если вода из бойлера имеет неприятный запах, желтый или коричневатый оттенок – это свидетельствует о коррозии и засорении бака. О том же свидетельствует факт слишком долгого нагревания воды, появления громких посторонних звуков во время работы нагревательного элемента.

Необходимо немедленно разобрать бойлер, определиться с неисправностью и устранить ее. В любом случае следует тщательно промыть бойлер и убедиться в чистоте как стен накопительного бака, так и ТЭНа.

При наличии течи в бойлере необходимо убедиться в надежности резиновой гидроизолирующей прокладки. При необходимости прокладку следует поменять.

Если же течь возникла в результате разгерметизации самого накопительного бака, такую поломку устранить своими руками не представляется возможным. Это может быть заводской брак – тогда бойлер должен быть заменен согласно гарантийным договоренностям.

Иногда в результате неправильной эксплуатации бойлера могут проржаветь стенки накопительного бака. В этом случае процедура замены накопительного бака может стоить дороже нового водонагревателя.

Причины разборки бойлера

В каких случаях вам придется самостоятельно разбирать технику? Причин может быть несколько. Сначала мы приведем признаки, по которым вы сможете распознать неполадку:

• Вода имеет неприятный запах и мутный цвет.
• Заметны хлопья накипи.
• Корпус бьет током.
• Часто срабатывает автомат УЗО. Почему водонагреватель выбивает УЗО, читайте в отдельной статье.
• Вода долго греется или совсем не нагревается.
• Набор происходит медленно, поток слабый.
• Протечка корпуса.

Эти признаки указывают на проблемы в работе бойлера. Что могло привести к неисправности:

• Несвоевременное обслуживание бака. Если в регионе жесткая вода, соли магния и калия оседают на стенках корпуса и деталях при нагреве. В итоге появляется неприятный запах, мутность. Вода долго греется, поскольку теплопроводность ТЭНа снижается. Раз в полгода рекомендуется заглядывать в бак и проверять его состояние, проводить замену магниевого анода и чистку деталей.
• Износ прокладок. Если бак потек, в первую очередь осматриваются прокладки. В случае коррозии корпуса потребуется замена.
• Сгорел ТЭН. В таких случаях нужно устанавливать новый элемент.
• Поломка термостата.

Классификация

Конструкция ТЭНа представляет собой прочно запаянную нихромовой спиралью металлическую оболочку, внутри которой находится кварцевый песок. В качестве главного металла изготовления могут быть использованы:

• нержавеющая сталь;
• углеродистая сталь;
• медь.

ТЭНы классифицируются на две категории в зависимости от разновидности контакта с жидкостью: открытые и закрытые. У каждого класса существуют свои недостатки и достоинства при условии правильной эксплуатации.

Закрытые

Достоинства ТЭНов закрытого типа:

• надежная защита от замыканий;
• малые требования к обслуживанию;
• значительная экономия электроэнергии;
• в одном баке водонагревателя может быть размещено несколько закрытых ТЭНов;
• продолжительный период эксплуатации.

ТЭН закрытого типа (сухой)

К недостаткам закрытых ТЭНов стоит отнести только высокую стоимость и медленный нагрев жидкости. Также стоит заметить, что ТЭНы нуждаются в умеренной наполненности бака бойлера (при объеме 80 литров, необходимо заполнить как минимум четверть, чтобы тен был полностью погружен в жидкость).

Открытые

Достоинства ТЭНов открытого типа:

• высокая скорость нагрева;
• малая стоимость.

ТЭН открытого типа (мокрый)

К недостаткам открытых ТЭНов относятся:

• малый уровень безопасности;
• непродолжительный период эксплуатации;
• большие требования к качеству и количеству электроэнергии;
• быстрое появление накипи и известкового налета.

Как это работает

Чтобы минимизировать проблемы с прибором, следует изучить его устройство и принципы работы. Обычно в частных домовладениях используются не проточные, а накопительные модели, которые позволяют использовать электроэнергию более эффективно. Такой прибор состоит из бака-теплообменника, внутри которого установлен нагревательный элемент — ТЭН, подключенный к электропитанию.

Важная часть устройства — терморегулятор. Этот элемент позволяет поддерживать постоянную температуру воды внутри накопителя. Вода поступает по трубам в теплообменник. Если ее температура слишком низкая (а так оно обычно и бывает), то терморегулятор подает сигнал и включает ТЭН.

Вода нагревается, пока не достигнет необходимой температуры. После этого терморегулятор срабатывает снова и отключает нагревательный элемент. Горячая вода отбирается из бака и заменяется холодной, процесс нагрева повторяется снова и снова. Это общая схема устройства и работы обычного накопительного водонагревателя.

Проточные модели устроены несколько иначе. Они нагревают не статичный объем воды, а поток. В них используются более мощные нагревательные элементы, которые начинают работать, когда воду включают, и останавливаются, когда ее выключают. Чтобы более подробно изучить работу и устройство конкретной модели, нужно внимательно познакомиться с сопровождающей ее технической документацией.

Бак нагревателя представляет собой прочную емкость из нержавеющей стали, толщиной один или два миллиметра. Как ни устойчив этот материал к коррозии, все же эти процессы периодически возникают и развиваются, что приводит к протеканию воды из устройства. Одна из распространенных причин таких поломок — электрокоррозия.

Проточные нагреватели обычно ломаются по тем же причинам, что и накопительные модели. Диагностику и ремонт таких приборов осуществляют схожими методами ( )

Чтобы ее предотвратить, нужно регулярно, т.е. ежегодно заменять установленный внутри магниевый анод. Этот элемент предназначен именно для предотвращения электрокоррозии

Со временем он изнашивается, а владельцы накопительных баков упускают из виду замену этой важной детали. В результате бак, исправно служивший некоторое время, вдруг начинает протекать

Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла

В результате бак, исправно служивший некоторое время, вдруг начинает протекать. Некорректное состояние магниевого анода может отразиться также и на состоянии ТЭНа. Снаружи накопительный бак обычно заключен в корпус из металла или пластика, а также он имеет теплоизолирующую оболочку, которая предотвращает потери тепла.

Повреждения наружной оболочки и утеплителя происходят редко, обычно это бывает из-за неосторожного обращения с устройством. Трещины и сколы на корпусе водонагревателя могут и не нарушить его работу, но это приведет к ухудшению свойств теплоизолятора, и негативно отразится на функционировании прибора в целом. Трубы входа для холодной воды и выхода — для горячей обычно не доставляют никаких проблем, если монтаж нагревателя выполнен правильно

Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора

Трубы входа для холодной воды и выхода — для горячей обычно не доставляют никаких проблем, если монтаж нагревателя выполнен правильно. Обычно водонагреватель комплектуют двумя термостатами, один из которых предназначен для контроля температуры воды, а второй следит за состоянием первого прибора.

ЧИТАТЬ ДАЛЕЕ: Как сохранить деньги в условиях кризиса: советы экспертов

Иногда используют и третий термостат, который определяет исправное состояние ТЭНа. В любом случае сломанный термостат придется полностью заменить. Различают капиллярные, стержневые и электронные типы термостатов. Конструкция у них разная, но принцип их работы аналогичен.

Изолирующая прокладка служит не только для уплотнения соединения элементов водонагревателя, она также необходима в качестве электрического изолятора. Этот элемент рекомендуется заменять регулярно при каждом техническом обслуживании водонагревательного прибора.

Терморегулятор показывает, до какой именно температуры нагрета вода внутри прибора. Если этот элемент сломается, водонагреватель все равно будет исполнять свои функции, хотя данные о степени нагрева поступать не будут.
