Для электрических котлов
Есть три способа управления электрическим котлом отопления:
- Прерывание линии питания всего котла;
- Управление работой только ТЭНов;
- Передача управляющих сигналов встроенному контроллеру управления.
В первом случае основной блок регулятора устанавливается в разрыв линии питания котла или только ТЭНов. Датчик используется встроенный или выносной, закрепленный в жилых отапливаемых помещениях.
Варианты исполнения:
- Розеточный блок. Стравляется в розетку, шнур питания котла вставляется в регулятор;
- Внешний блок под установку на DIN-рейку. Монтируется в отдельном защищенном щитке возле котла вместе с защитным автоматом и УЗО. Дополняется выносным проводным или беспроводным термодатчиком;
- Микроконтроллер или комнатный терморегулятор в настенном или встраиваемом корпусе для установки непосредственно в жилых помещениях. У котла монтируется блок в разрыв цепи питания.
На что следует обратить внимание при выборе:
Допустимый номинальный ток коммутации. В зависимости от мощности котла отопления может быть от 3 до 25 Ампер и выше
Важно, чтобы допуск по току у терморегулятора был хотя бы на 20% больше, чем потребление котла;
Точность установки температуры;
Термодатчики подбираются в точном соответствии с требованием производителя терморегулятора. Важен тип датчика (резистивный, емкостной или термопара), допустимый ток и диапазон измеряемой температуры.
Многие производители снабжают свои электрические котлы блоком цифрового управления с возможностью подключения внешнего термостата. Выбор ограничивается специальными предложениями от производителя или рекомендованными сторонними решениями с идентичным интерфейсом подключения.
Самодельный внешний терморегулятор для котла: инструкция
Ниже представлена схема устройства самодельного терморегулятора для котла, которая собрана на микросхемах Atmega-8 и серии 566, жидкокристаллическом дисплее, фотоэлементе и нескольких температурных датчиков. Программируемая микросхема Atmega-8 и отвечает за соблюдение заданных параметров уставок терморегулятора.
Схема самодельного внешнего терморегулятора для котла
Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.
Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:
Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности
Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:
Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7
Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.
Еще одна схема на терморегулятора на базе микроконтроллера:
Схема на терморегулятора на базе микроконтроллера
Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.
Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.
Несколько советов напоследок:
- хоть к большинству моделей и подходят разные варианты термостатов, все же желательно, чтобы терморегулятор для котла и сам котёл были произведены одним производителем, это значительно упростит монтаж и сам процесс эксплуатирования;
- перед покупкой такого оборудования нужно просчитывать площадь помещения и необходимую температуру, чтобы избежать «простоев» техники, и смены проводки в связи с подключением приборов более высокой мощности;
- перед установкой оборудования нужно позаботиться о теплоизоляции помещения, иначе высокие теплопотери будут неизбежны, а это дополнительная статья расходов;
- если, неуверены, что нужно приобретать дорогостоящую технику, то можно провести потребительский эксперимент. Приобрести более дешёвый механический термостат, отрегулировать его и посмотреть результат.
Экономия электроэнергии и газа, стабильная комфортная температура, минимум времени, потраченного на регулировку отопительного оборудования, – все это не прихоти, а вполне обоснованные требования к правильно организованному отопительному процессу.
Поэтому подключение комнатного термостата к газовому котлу, для обеспечения всех вышеперечисленных условий, становится очевидной необходимостью. Мы расскажем о принципе работы терморегулятора и о разновидностях прибора. Разберем различия в функционале разных моделей.
В статье детально описаны принципы подключения контроллера температурного режима. Приведены правила установки разных вариантов прибора. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно, не прибегая к помощи теплотехников.
Какой термостат нужен для электрического котла
Многие котлы изначально рассчитаны на подключение к ним терморегуляторов. При этом создатели котельного оборудования сразу в тех. документах указывают все важные моменты.
Если покупается электронная модификация термостата, то лучше всего отдать предпочтение той, что рекомендована изготовителем котельных агрегатов.
В идеале терморегулятор должен осуществлять контроль за деятельностью нагревательного устройства, а точнее подачу в него топлива. Это самая лучшая схема подключения термостата. С помощью нее можно сэкономить много горючего.
Итак, какой же выбрать комнатный термостат для электрического котла? Организация DS Electronics выпустила две модификации цифровых термостатов для электрокотлов — rk и BeeRT. Они обе созданы для установки в распределительный шкаф посредством типовой ДИН-рейки высотой 35 мм.
Модель terneo rk чаще всего используется для управления электрическим котельным оборудованием с потребляемой мощностью до 7000 ВА и усовершенствования процесса деятельности старых котлов. Допустимые границы по температуре жидкости у него т (–55)…(+125) ºС.
Текущий температурный режим воды и сообщения системы отображаются на цифровом дисплее. Есть один светодиодного типа индикатор, сигнализирующий об активации нагревательных деталей котла. Настройку работы, а также навигацию по меню упрощают кнопки. Установленные параметры использования электрокотла надежно сохраняются посредством энергетически зависимого модуля памяти.
Важнейшим нюансом для термостата rk считается возможность корректировки величины температурного гистерезиса котла, в границах от 0,5 до 25 ºС. Меньшая его величина способствует более точному поддержанию температурного режима жидкости. А большая — приводит к уменьшению числа коммутаций, что ведет к увеличению ресурса его деятельности. Корпус регулятора сделан из негорючего материала — поликарбоната. Есть термозащита.
Если температура внутри обшивки регулятора повышается до 80 ºС, запускается защита и питание нагрузки (электрический котел) будет отключено. Восстановление рабочих опций происходит после спада ее до 60 ºС с последующим нажатием любой из клавиш термостата.
Модель terneo BeeRT реализует те же задачи, что и предыдущий прибор. Но есть некоторые отличия в тех. характеристиках. В упаковке с регулятором есть два датчика температуры. Границы регулировки температурного режима 5…85 ºС, а гистерезиса — 1…30 ºС. Макс. мощность котла, подсоединенного к регулятору, равна 2 х 3000 ВА. Помимо цифрового дисплея, есть несколько индикаторов-светодиодов разных цветовых решений. Каждый из них визуализирует работу своего элемента системы отопления — ТЭНов и циркуляционной насосной установки. С помощью терморегулятора BeeRt можно улучшить работу насоса.
Известно, что жидкость в месте замера ее температуры стынет намного быстрее, чем в системе отопления. Для компенсации этого явления насосная установка активируется за одну минуту до подачи питания на нагревательные детали котельного оборудования. Таким образом, можно избежать нерациональной работы нагрузки и уменьшить количество потребления электрической энергии.
Чтобы избежать точечной концентрации нагретой в котле воды, термостат отключает циркуляционный насос через одну минуту после нагревателей. Еще за счет настроек можно ограничить значение температурного режима жидкости в трубопроводе подачи электрокотла. Это поможет избежать перегревания оборудования и его поломки в случае отказа насосной установки, а также исключить риск термических повреждений пользователей.

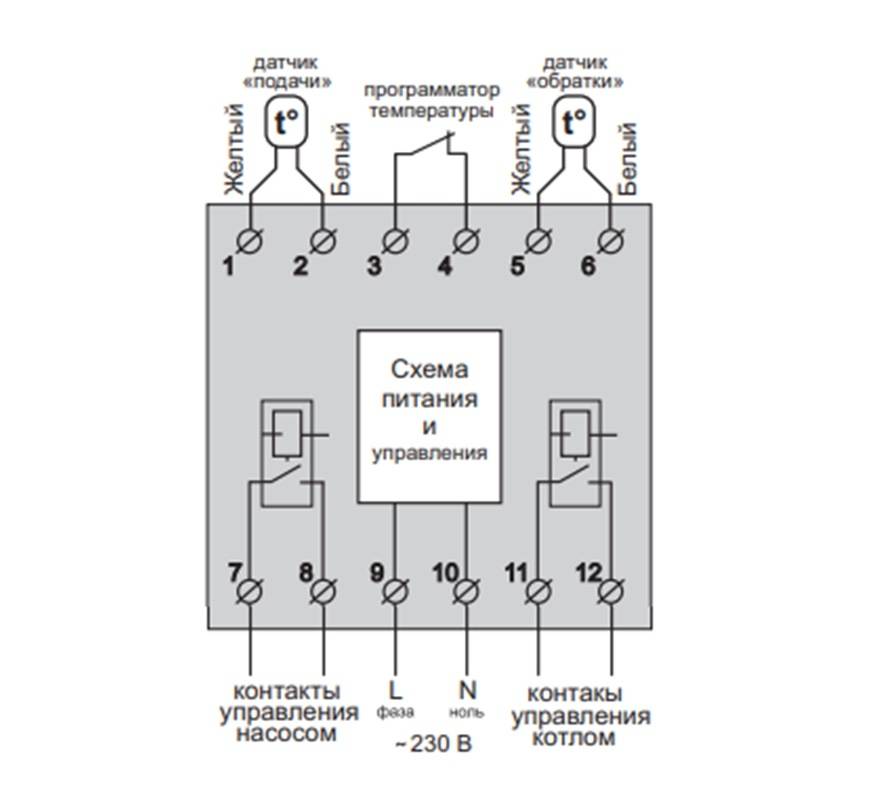

Как правильно подключить термостат BeeRT к котельному агрегату? В соответствии со схемой 1 питающее напряжение 230 Вольт, подают к клеммную колодку 9 (фаза L) и 10 (ноль N). От клеммников 7, 8 осуществляется управление циркуляционной насосной установкой, а 11, 12 — нагревательными деталями (ТЭНами) котла. Датчики температурного режима жидкости подключают следующим способом:
Подающей (красный цвет) трубы отопительной системы — к клеммным колодкам 1 (желтый проводок) и 2 (белый).
Обратного (синий цвет) трубопровода — на клеммники 5 (желтый) и 6 (белый).
Клеммы 3 и 4 созданы для контактной группы программатора. Требования по установке регулятора температуры BeeRT полностью совпадают с аналогичными, применяемыми к иным электронагревателям terneo.
Видео: подключение комнатного термостата или программатора котла
Хотите разбираться лучше других?
- Подключения комнатного термостата к газовому котлу — Необходимые материалы и инструменты для подключения термостата Для монтажа термостата к газовому котлу не потребуется никаких специальных инструментов. Всё, что необходимо для…
- Подключения комнатного термостата к газовому котлу BAXI — Отопление — одна из важнейших забот владельцев частных домов или помещений. Подключение к централизованным сетям доступно не для всех, а высокие тарифы подталкивают к созданию…
- Подключение термостата — Терморегулятор (ТР), или термостат, играет важную роль в обогревательном оборудовании. Это универсальный прибор, который управляет нагревательными системами. Его конструкция может…
- Установка и подключение холодильника: как подготовить устройство к эксплуатации — Холодильник относится к разряду сложной техники, потому качество его дальнейшей работы будет прямо связано с условиями эксплуатации. Именно к ним относится и первое…
- Подключение, ремонт и замена пускового реле холодильников «Атлант» — Фирма Атлант занимается производством холодильного оборудования более 50 лет и за это время зарекомендовала себя в качестве добросовестного производителя. Благодаря безупречной…
Выбор прибора
К выбору прибора нужно подходить осмысленно. Нередко люди приобретают устройство с немалым количеством опций, которыми они потом никогда не пользуются. Что нужно учитывать? Остановимся на этом более детально.
Выносной термостат может быть проводным или беспроводным.
Наличие провода избавляет от использования батареек, но такое подключение принесет массу других проблем, когда прибор нужно установить в соседнем помещении. Прокладывать провод по стене или сверлить под него сквозное отверстие не лучшее решение для помещения после ремонта (или если в ближайшее время там не планируется выполнять ремонт).
Беспроводный датчик не только не требует подключения, но и может быть перенесен в любое другое помещение
Еще до покупки важно знать радиус действия прибора и как он действует через стены. Например, некоторые дешевые датчики надежно работают только в зоне прямой видимости, но при изменении ситуации или при сильном удалении могут потерять возможность передавать сигнал на модуль, установленный возле котла.
Избежать некоторых проблем при подключении поможет приобретение прибора той же фирмы, что изготовила и котел.
Котел и термостат одной фирмы
Как уже упоминалось, было бы хорошо, если приобретается прибор под установленный котел одного и того же производителя. Наиболее удачное сочетание получилось у известных брендов Baxi (бакси), Protherm (Протерм) и Vaillant (Вайлант). На иллюстрациях, размещенных ниже, можно увидеть разнообразие этих приборов.
Вайлант
Способ регулировки
Органы управления могут быть:
- в виде кнопок, а все данные отображаются на электронном табло;
- механическое управление подразумевает наличие регулятора с нанесенными на него показателями.
Термостаты могут быть простыми или многофункциональными.
- Простой прибор может лишь поддерживать в помещении заранее заданную в его настройках температуру.
- Программируемый термостат обладает богатым набором функций. Его можно настроить, изменяя параметры котла дистанционно, задав нужные температурные режимы в разное время суток. Также можно установить настройки на каждый день недели.
- Термостат со встроенной функцией гидростата позволит контролировать, поддерживать и изменять микроклимат помещения, меняя уровень влажности.
Центральный терморегулятор
Такой терморегулятор расположен далеко от вашего котла и обычно позволяет включать или выключать отопление во всём доме. Старые версии соединены проводами с котлом, более новые системы, как правило, посылают сигналы в командный пункт устройства. Именно приспособлениями нового типа оснащены довольно дорогие, но эффективные приборы: котлы двухконтурные Ferroli, Beretta и отечественные АОГВ.
Наиболее известны комнатные терморегуляторы для двухконтурного котла торговой марки Gsm и Protherm. У них встроенный дилатометрический терморегулятор для котла, который в зависимости от модели, может работать дистанционно, часто эта технология используется для электрического котла либо твердотопливных агрегатов.
Комнатный термостат отключает нагрев системы по мере необходимости. Он работает путём измерения температуры воздуха, и включения отопления, когда температура воздуха падает ниже установки термостата, и его выключения, когда установленная температура будет достигнута.
Советы:
- Рекомендуется установка термостата на 20 ° С;
- В ночное время устанавливаемая температура должна быть в пределах 19-21° С.
- Желательно, чтобы в детской комнате было около 22 ° С.
- Температура не должна опускаться ниже 22 ° C в помещении для пожилых людей и людей с ограниченными возможностями.
Как правило, только на одном микроконтроллере климата в системе отопления основана температура всего дома, либо отдельных помещений. Лучший вариант его расположения в гостиной или спальной комнате, которые, вероятно, должны быть самым посещаемым местом в доме.
Комнатным термостатам нужен свободный поток воздуха для измерения температуры, поэтому они не должны быть закрыты шторами или заблокированы мебелью. Соседние с электрическим терморегулятором приборы могут мешать корректной работе устройства. К ним относятся лампы, телевизоры, соседские котлы через стену, сенсорные выключатели.
Общие принципы подключения термостата
Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.
В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.
Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.
Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.
Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.
Подключение механического термостата
Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.
При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.
Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.
Монтаж электронного терморегулятора
Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.
Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.
Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.
Как подключить беспроводной термостат?
Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.
Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.
Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.
Виды комнатных термостатов
Существует три вида терморегуляторов для жилых помещений:
- Электронное устройство состоит из датчика температур, передатчика сигнала и термореле. Плюс этого прибора заключается в точном определении и последующем изменении температуры в комнате. При этом удаленное управление довольно легкое и термостат может быть использован в системе «Смарт Хаус».
- Электромеханический терморегулятор имеет более упрощенное внутреннее устройство, чем электронный. Реле – основной элемент в конструкции, имеющий форму трубочки, полость которой наполнена реагирующим на изменения температурного режима веществом. Во время нагревания котельного оборудования это вещество расширяется, во время остывания, наоборот, сужается. Все скачки испытывает на себе привод, регулирующий температуру посредством электрической цепочки.
- Механический агрегат не содержит в себе электронику. Основа работы этого термостата – изменение свойств материала под воздействием температурного режима. Изменения в температуре заполняющего газовую мембрану вещества провоцируют замыкание или размыкание электрической цепочки, тем самым запуская механизмы терморегулятора.
Какой принцип работы термостата газового котла?
В современных отопительных установках всеми процессами управляет электронная плата. В большинстве случаев на ней есть место для подключения термостата – это два контакта, соединенных перемычкой. Принцип работы предельно прост: контакты замкнуты – котел включается, разомкнуты – не включается. Перемычка в стандартной поставке котла постоянно замыкает контакты, и цикл работы происходит по его собственной логике заданной в настройках (например, по таймеру).
В случае, когда вместо перемычки подключается термостат — замыкание или размыкание контактов происходит по логике, заданной уже термостатом. Получается выключатель, который либо механическим, либо электронным способом замыкает и размыкает контакты вместо перемычки.
Если температура помещения, в котором установлен термостат ниже заданной – переключатель замкнуться и котел запустится, как только температура поднимется до нужной – контакты будут разомкнуты и котел отключит горелку. Схематично принцип можно посмотреть на рисунке.
В зависимости от способа измерения температуры в помещении термостаты могут быть механическими и электронными. Основным различием является точность самих показаний и возможность дополнительной настройки. Электронные комнатные термостаты позволяют более гибко подойти к терморегулированию и обладать функциями программирования режимов работы в разное время суток или в разные дни недели.
Механический
В основе работы положено физическое явление термодинамического расширения газов, жидкости и смена упругости металлов. Газ или жидкость заключаются в специальную колбу, сильфон, который по тонкому каналу связан с регулируемой арматурой клапана или контактной группой. По мере расширения или сжатия вещества в сильфоне изменяется давление, оказываемое на шток клапана.
Регулятор в этом случае определяет граничное условие, по которому срабатывает клапан. Термочувствительный элемент может соединяться с регулирующей арматурой достаточно длинным каналом, трубкой с малым сечением, однако связь весьма ненадежная и хрупкая.
Результатом работы терморегулятора может быть не только срабатывание клапана, но и регулировка шибера, механического блока управления тягой подачи воздуха в твердотопливных котлах.
Самым практичным решением является трехходовой клапан с терморегулятором. С его помощью можно управлять системой отопления в связке с любым котлом отопления, у которого имеется встроенная защита от перегрева теплоносителя.
Преимущества:
- простая конструкция, безотказность (при условии качественной сборки и согласования функциональных частей);
- относительно низкая стоимость;
- энергонезависимость.
Недостатки:
- большие габариты термостата;
- слабая чувствительность, возможность регулировки с погрешностью до 1-2ºС.
Выбирать придется либо из решений, предложенных производителем котлов, либо из таких популярных производителей, как: Regulus, Kg Elektronik, ICMA. Стоимость регуляторов начинается от 900 рублей и выше.
Терморегуляторы на основе упругой металлической пластины, реагирующей на изменение температуры, используются только совместно с контактной группой. Под воздействием температуры изменяется упругость. Она, деформируясь, размыкает или смыкает электрические контакты.
Преимущества:
- компактная конструкция;
- низкая стоимость.
Недостатки:
- только локальная установка без возможности выноса термочувствительного элемента;
- большая погрешность в измерениях достигающая 2-3ºС.
Электромеханические
Термочувствительным элементом является термопара, связка двух пластин из специально подобранных металлов. Под воздействием температуры на границе двух металлов возникает микроЭДС до 50 мВ, чего вполне достаточно для управления механическим клапаном с помощью электромагнитного реле.
Однако для срабатывания датчика требуется существенный нагрев термоэлемента. Используются электромеханические терморегуляторы в основном в газовых и твердотопливных котлах для определения наличия пламени и, соответственно, в блоке безопасности.
