Изготовление пиролизной печи для дома и бани своими руками

Инструкция по изготовлению

Порядовка пиролизная печи из кирпича

Воспользуемся схемой, выполним разметку, прежде чем приступить к строительству пиролизной печи своими руками.
Делаем фундамент. На твердое основание кладем гидроизоляцию. Сверху насыпаем 10 мм песка. Фундаментную плиту принимаем размеров 1200х1000 мм. Высота – 100 мм. Замешиваем и заливаем.
Начинаем кладку. Начальный ряд — самый важный. Будьте особо внимательны и аккуратны. Построить такую пиролизную печь своими руками — дело не простое. Все углы делаем строго перпендикулярными. Ориентируйтесь на порядовку обычной кирпичной печи. Выполните кладку до топливника.  В качестве вяжущего используйте готовые растворы для кладки печей. Их легко приобрести в любом магазине строительных материалов.
Выполняем устройство топливника
Обратим внимание, что здесь присутствует 2 камеры. В первую выполняют закладку топлива
Во вторую попадает вторичный воздух и газы при процессе пиролиза. Это основной принцип при изготовлении пиролизной печи своими руками. Ориентируйтесь на размеры, приведенные на фото №1.
Устанавливаем колосниковую решетку. Не забудьте оставить небольшой зазор, т. к. металл от нагревания расширяется.
Устанавливаем наш вентилятор. Его функция заключается в создании дополнительного воздушного потока для активизации процесса конвекции. Интенсивность горения будет регулироваться за счет задвижки в дымоходе, которая позволяет увеличить или уменьшить тягу по своему усмотрению.
Монтируем дверцы на топку и поддувало.
Выкладываем остальную часть печи. Особое внимание уделите дымоходу

Важно строго придерживаться выбранной схемы. Любые отклонения могут привести к задымлению помещения.
Тщательно загерметизируйте все щели, стыки и т.п.
Теперь нашу печь надо испытать, затем просушить

Заложите небольшое количество мелких дров. Примерно на полчаса горения. Зажгите и следите, чтобы не появился запах угарного газа. Для просушки — топите печь по 2-3 часа дважды в день в течении недели.

Недостатки

1. Много факторов, которых практически невозможно избежать, вызывают образование конденсата, на поверхностях теплообмена. Смесь конденсата и сажи, образуют тягучий дёгтеобразный, кислотный налёт, тяжело поддающиеся очистке. 2. Энергичная работа дымососа или нагнетателя, способна “отъесть” значительную долю экономии, приносимой устройством. Кроме того, энергозависимость может приводить к аварийным ситуациям, во время отсутствия электричества. Требуются дополнительные меры, для охлаждения котла и его аварийного отключения. 3. Эффективность, напрямую связана с режимом горения. Это вынуждает сжигать лишние топливо, или иметь проблемы другого характера. 4. Требуется постоянный, частый контроль дымоходной системы и тщательная очистка газоотводов, которые имеют склонность обрастать продуктами конденсации. 5. Относительная сложность в изготовлении и необходимость в электронных управляющих компонентах. 6

Дымоходу должно уделяться особенное внимание, он должен быть большего диаметра и лучше утеплён. 7

Влажное топливо, легко снижает эффективность работы. 8. Большая стоимость, иногда достигающая 1.5 и 2 кратных значений.

Критерии выбора

При выборе отопительного агрегата необходимо учитывать все особенности печи.

Преимущества выбора пиролизных котлов состоят в их высоком КПД (до 85 %). Этот показатель обеспечивается именно благодаря сгоранию выделенного в топке газа (пиролизного газа).

Продукты сгорания не содержат в себе вредных веществ и являются экологически безопасными. Также, при эксплуатации пиролизного котла возможно использование широкого спектра топлива. За таким прибором нет необходимости следить постоянно, в отличие от обычных печей

Выбирая пиролизную печь, стоит обращать внимание на большое количество факторов

Например:

  • Цели использования. Для обогрева нежилых помещений лучше использовать металлические печи, т.к. они являются более компактными и удобными в монтаже.
  • Место печи. Немаловажным фактором в выборе печи является ее месторасположение. В гараже, обычно, используют металлические пиролизные печи, в то время как дома часто можно увидеть и каменные конструкции.
  • Объем помещения. Для обогрева небольшого гаража или дома, в целях экономии места в помещении часто прибегают к использованию небольших конструкций. Зачастую, это металлические пиролизные котлы. Поскольку каменные печи часто занимают большую площадь, нежели изделия из металла.
  • Используемое топливо. Как упоминалось ранее, большинство пиролизных печей способны работать на различных видах твердого топлива. Поэтому, это редко является лимитирующим фактором при выборе пиролизного котла.

Также, существует возможность самостоятельного конструирования и изготовления пиролизного котла, что является большим преимуществом для многих, даже не профессиональных, сварщиков.

Где установить

Монтаж пиролизной печи в том или ином помещении производится в наиболее удобном для этого месте. Не следует забывать о мерах безопасности. Подобное отопительное устройство должно располагаться вдали от легковоспламеняющихся предметов или материалов

Важно, чтобы вокруг агрегата присутствовало свободное пространство шириной не менее 500 мм. Рядом с источником тепла необходимо установить ящик с песком или огнетушитель

Эти меры позволяют предупредить возникновение пожара.

Для длительной работы пиролизной печи необходимо своевременно извлекать из ее нижней части скапливающиеся кокс и нагар. При использовании в качестве топлива нефтяных масел или мазута необходимо следить за тем, чтобы в них не попадала вода. В противном случае процесс сжигания топлива будет сопровождаться выбросом искр, что может вызвать возгорание.

При должном уходе и соблюдении необходимых требований безопасности пиролизная печь, выполненная своими руками, прослужит хозяину длительное время.

Принцип действия пиролизной печи, чертежи и её достоинства

Пиролизная или газогенераторная печь относится к классу теплогенераторов длительного горения

Чтобы понять принцип её работы, необходимо познакомиться с важной особенностью органического топлива: при воздействии высокой температуры и ограниченном доступе кислорода длинные углеводородные молекулы, из которых оно состоит, распадаются на более короткие, причём образующиеся при этом вещества имеют газообразное агрегатное состояние

Данный процесс называют пиролизом (газогенерация — русскоязычный эквивалент), а выделяющийся летучий коктейль — древесным газом. Все входящие в его состав вещества — водород, метан, азот, угарный газ и др. – являются горючими. В обычной печи сгорает только небольшая часть этой смеси (в камине часто можно видеть синие сполохи), а все остальное вылетает в трубу.

Варианты исполнения пиролизной печи

Пиролизные теплогенераторы устроены несколько иначе. Их рабочая часть разделена на две камеры: в одной (камера газификации) при температуре примерно 1100 градусов обугливается твёрдое топливо, во второй (камера дожигания) – сгорает выделяющийся при этом древесный газ. Воздух в обе зоны подаётся принудительно и строго дозировано. Тот, который поступает в первую камеру, называется первичным, во вторую — вторичным.

Твёрдый остаток, имеющийся в 1-й камере по завершении пиролиза, представляет собой древесный уголь (кокс). Его можно извлечь, тогда теплогенератор будет играть роль углевыжигательной печи. Но обычно уголь также сжигается, то есть пиролизная печь «выжимает» из органического топлива все тепло, какое только можно.

Упрощенная схема пиролизной печи

Для повышения КПД в верхней части топки пиролизной печи устанавливается специальный элемент, именуемый катализатором, дожигателем, турбулизатором или рассекателем (каждый производитель выбирает название на свой вкус). Он представляет собой керамическую деталь с вкраплениями оксидов различных металлов. Наилучший эффект демонстрируют катализаторы с добавлением платины. Роль данного элемента состоит в следующем:

  • являясь хорошим отражателем, он возвращает тепловое излучение в тлеющую массу топлива и увеличивает тем самым объем выделения пиролизного газа;
  • благодаря особой форме катализатора, проходящий через него пиролизный газ рассекается на несколько потоков, завихряется и хорошо перемешивается с воздухом, что в совокупности обеспечивает более полное его сгорание;
  • данный элемент за счёт своей высокой температуры вызывает воспламенение пиролизного газа, являясь по сути горелкой пиролизной печи.

Сегодня пиролизные печи котлы применяются довольно широко. Ими обогревают жилые дома, производственные помещения и прочие постройки с постоянным пребыванием людей. Такая популярность объясняется следующими достоинствами данной разновидности отопителей:

  1. Поскольку сжигаются все составляющие топлива, установка имеет высокий КПД — до 85% (некоторые производители заявляют даже про 93%).
  2. В результате полного окисления органических молекул выхлоп пиролизной печи по большей части содержит только углекислоту и пар — никаких тяжёлых углеводородных радикалов, угарного газа и других недоокисленных веществ. За это качество агрегаты данного типа иногда называют бездымными. Они не наносят вреда экологии и чистить их приходится сравнительно редко.
  3. Подачу пиролизного газа в камеру дожигания легко можно регулировать, поэтому по удобству управления и инерционности эта печь может сравниться с газовым отопителем: мощность быстро можно менять в пределах от 5 до 100%. По этой же причине её гораздо легче автоматизировать, чем прочие твердотопливные теплогенераторы.
  4. Топливом для пиролизных печей может выступать не только древесина, но и всевозможный мусор, в том числе старые автомобильные покрышки. Также имеются модели, работающие на жидком горючем, например, отработанном машинном масле.
  5. Отбор тепла можно производить при помощи воды (печь оснащается теплообменником и превращается в котёл) без ухудшения характеристик печи.
  6. На одной заправке топливом агрегат работает гораздо дольше, чем обычная металлическая печь (до 24-х часов).

Помимо недостатков, характерных для всех твердотопливных приборов (необходимость складировать и периодически подкладывать дрова, большие размеры и т. д.), у пиролизных печей есть и специфические:

  • требуется как можно более сухое топливо (при влажности более 12% пиролиз проходит плохо);
  • в дымоходе обильно образуется конденсат, что обусловлено низкой температурой выхлопа.

Для работы вентиляторов и электронного блока управления требуется электроснабжение.

Виды печей длительного горения

Варианты печей такого типа классифицируются в зависимости от материала, способа эксплуатации и метода передачи тепла. Конструкции отличаются по типу тяги и взаимному расположению внутренних камер. Таким образом, печи изготавливаются металлическими или кирпичными.

Таблица: классификация пиролизных печей

материалвнутренняя конструкцияприменение
металлическаяпечь-буржуйкаобогрев жилого и нежилого помещения
для бани и сауны
готовка пищи
для барбекю (уличная)
печь Булерьянобогрев жилого и нежилого помещения
печь Бубафоняобогрев нежилого помещения
печь на отработанном маслеобогрев нежилого помещения
кирпичнаяпечь Кузнецоваобогрев жилого помещения
для бани
готовка пищи

Фотогалерея: разнообразие агрегатов отопления


Придумана в Канаде, работает на любом топливе, колосники с подачей воздуха вмонтированы во второй камере


Её легко изготовить из газового баллона, работает на опилках, угле, дровах и древесной коре; пламя горит сверху вниз


Используется в гараже для обогрева и в качестве плиты, но следить за техникой безопасности


Конструкция состоит из перевёрнутых куполов, позволяющих пиролизным газам разогревать её длительное время


Используется в бане или сауне для повышения влажности и нагрева воды

По способу передачи тепла агрегаты разделяются на модели:

  • с водяным контуром отопления;
  • вариативностью размещения теплообменников (камеры сгорания и тления располагаются в разном порядке). Если топка находится сверху, а камера дожига газов — снизу, тогда необходима принудительная тяга с помощью дымососов и вентиляторов. Если же, наоборот, топка расположена снизу, то срабатывает естественная тяга.

Как выбрать вариант печки

Сначала определитесь:

  • для каких целей нужна печь;
  • где она будет стоять;
  • на каком топливе работать.

При выборе типа конструкции для создания своими руками учитывайте площадь и тип пространства. В зависимости от параметров обогреваемого помещения подбирают размеры и мощность печи. При этом стоит учесть, что кирпичные модели ставят на постоянное место будущего использования, а металлические — почти все мобильны.

Самодельная печь должна соответствовать необходимым характеристикам и быть безопасной в использовании

При изготовлении любой модели печи собственноручно стоит рассчитать баланс между соотношением кислорода и газа. Поэтому выбор и сборка любого варианта печи требуют тщательного расчёта параметров, мощности и габаритов изделия.

Конструктивные элементы

Высококачественные стальные листы используют для создания металлических конструкций прямоугольной формы. При этом печь изготавливают с двойными стенами. Пространство между ними заполняются песком или водой (водяной контур). Металлические бочки с толстыми стенками могут служить основой для изготовления небольшой печи.

Металлическую конструкцию можно обложить кирпичом снаружи (обкладка) или изнутри печи (футеровка)

В пиролизной печи две камеры сгорания. В одном отделении происходит переработка твёрдого топлива, а в другой продукты пиролиза смешиваются с воздухом. При верхнем расположении топки для твёрдого топлива, между отсеками ставят колосниковую решётку. В печах из металла перегородками служат полые внутри пластины.

Наглядное изображение потоков воздуха во время работы пиролизной печи-буржуйки с топкой в нижнем отсеке

Вентиляторы наддува являются необходимыми элементами в конструкциях, где камера для газов расположена снизу. С помощью принудительной тяги газообразные вещества перемещаются вниз, где начинается процесс дожига. В таких изделиях присутствуют и дымососы на отводящих каналах.

Принудительная тяга направляет газы во вторую часть печи, где происходит их дожиг (с выделением большого количества тепла)

Все элементы конструкции взаимосвязаны, обеспечивая эффективную работу пиролизной печи.

Принцип работы пиролизной печи


https://pirolizeco.ru

Печь для пиролиза состоит из корпуса. Внутри установлена встроенная топка. В нее закладывается древесина или иное сырье для переработки. Когда отсек топки закрыт, воздух внутрь не поступает. Элементы конструкции герметичны – дверь печи закрывается вплотную. В установке работает вентилирующая система для приточно-вытяжных функций.

В условиях пиролиза топливо сгорает медленно. После закладки сырья в отсек оно поджигается. Понадобится время, чтобы разгорелся материал. Затем доступ кислорода перекрывается. Из-за нехватки воздуха горение замедляется, а дрова обугливаются.

В процессе выделяется мощная тепловая энергия. Эффект обусловлен тем, что при низкой концентрации кислорода материал горит медленно. Результатом процесса становится кокс, зола и газ. Горячий газ внутри котла взаимодействует с воздухом и горит при высокой температуре. Эта реакция сопровождается выделением тепла.

Пиролизная установка работает в два этапа:

  1. Вначале сгорает материал, отправленный в отсек. На этом этапе доступ кислорода заблокирован. Выделяется горючая газовая смесь.
  2. На второй стадии сгорает смесь выделенного газа с воздухом.

Двухэтапный принцип действия применяют в самодельных пиролизных печах с дожигом газов:

  • «Буржуйках»;
  • Дровяных печах;
  • Генераторах твердотопливного типа.

Внимание! Пиролизные установки представлены разнообразными моделями. Они отличаются между собой конструкцией второго блока

Есть модификации с дополнительной вентиляцией. А другие варианты работают на естественной тяге. Механизм отвода дыма оснащен заслонками, герметизирующими печь.

Отработанные материалы выгружает вращающаяся реторта. Это изделие круглой формы, опускающееся на опору печи.

Пиролиз резины в домашних условиях — Станки, сварка, металлообработка

Современное общество не представляет своей жизни без автомобильной техники. С ростом числа машин пропорционально растет и количество изношенных покрышек в мире. Станки для переработки автошин в крошку не способны справиться с таким объемом резиновых отходов.

Работа печи

Метод работы промышленной пиролизной установки для переработки резиновых изделий и шин подразумевает несколько основных этапов производства:

  1. Подготовка материала для его дальнейшего разложения в реторте.
  2. Полученное сырье при пиролизе подается в устройство для охлаждения и частичной конденсации пиролизного газа.
  3. При прохождении через конденсирующий трубопровод происходит окончательное разделение на жидкую и газообразную составляющую.
  4. При осушении оставшегося газа его подают для дальнейшего сжигания в печи.

Большие перерабатывающие заводы используют в процессе разложения резины дополнительные катализаторные установки.

В нашей стране метод технологической переработки резины пока не используется широко, однако на рынке представляются достойные образцы установок отечественного производства.

Что такое пиролиз покрышек: суть метода работы пиролизной установки по переработке шин

Число автомобилей в России увеличивается с каждым годом, одновременно растет и количество изношенных шин.

Основной метод утилизации — переработка в резиновую крошку – охватывает далеко не полный объем вторичного резиносодержащего сырья.

И хотя в последние годы сильно возросли темпы производства бесшовных покрытий и асфальта из шинной крошки, большие объемы отслужившей авторезины остаются неутилизированными.

Что происходит с остальным сырьем? В основном резина просто скапливается на свалках, увеличивая их и без того зашкаливающий объем.

Переработка методом пиролиза – современный способ утилизации автошин и других РТИ. Он с успехом применяется за рубежом, но в России пока не очень популярен.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Как сделать агрегат своими руками

Чтобы сделать такое сложное устройство, понадобится достаточно широкий набор инструментов и материалов. Вот примерный их список:

  • электрическая дрель;
  • сварочный аппарат (рекомендуется модель постоянного тока);
  • несколько упаковок электродов;
  • болгарка;
  • шлифовальный круг на 125 мм;
  • отрезной круг на 230 мм;
  • металлические листы 4 мм;
  • набор труб различного диаметра;
  • набор профтруб 2 мм;
  • несколько полос стали разной ширины и толщины;
  • вентилятор;
  • термодатчик.

Из металлических листов

  1. Приобрести стальные листы и трубы, разрезать их на куски нужного размера можно на металлобазе. Рубка гильотиной обеспечит точность размеров, позволит сделать идеальные срезы и ровные сварные швы.

Разрезать лист стали на куски

Сварить корпус котла

Выполнить шлифовку корпуса

Выполнить монтаж воздуховода

Из газового баллона

Если в хозяйстве есть использованный старый газовый баллон, то из него можно самостоятельно сделать отличный пиролизный котел. Оптимальный объем баллона для работы 50 л. Дополнительно понадобится арматура, полоса стали.

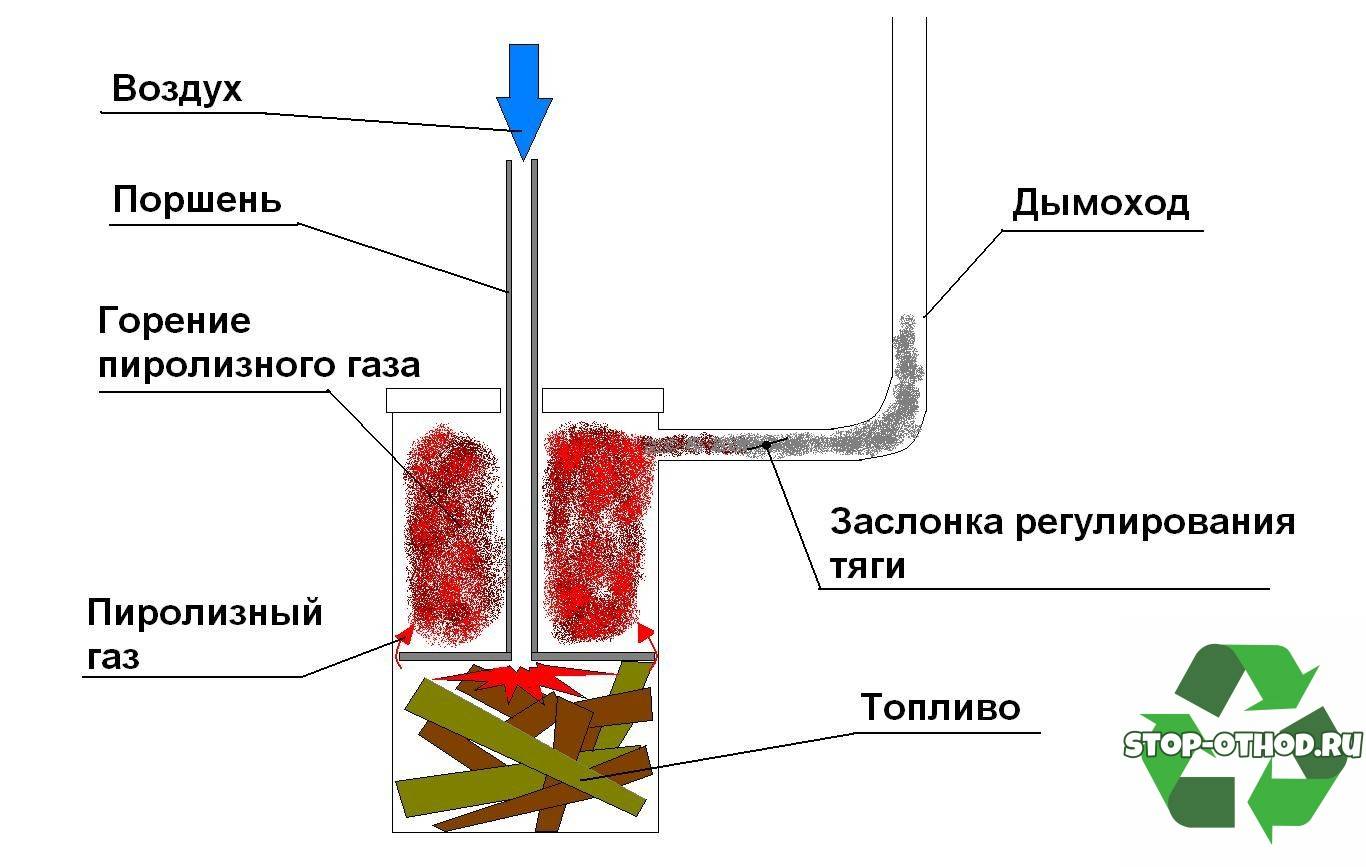

Принцип работы пиролизного котла из газового баллона

  1. Баллон обрезать вверху, удалить закругленную часть, из которой можно будет сделать крышку. отшлифовать, сбоку нужно вырезать загрузочное отверстие, куда будет поступать топливо. Сгоревшие дрова будут проваливаться вниз сквозь решетку из арматуры, оставляя минимум золы и сажи.

Срезать у газового баллона верхнюю часть

Выполнить монтаж дымохода

Сделать поршень для котла

Из кирпича

Печь из кирпича будет более громоздкой, для нее необходимо выделить специальное место. Чтобы пол выдержал значительный вес печи и не подвергся деформации, необходимо сделать фундамент из бетона, разобрав часть финишного напольного покрытия

Важно понимать, что кирпичом обкладывается металлический котел, поэтому предстоят не только кладочные, но и сварочные работы

Для строительства печи мастеру следует подготовить материалы и инструменты:

  • обычный кирпич для выкладки основания, 100 шт. шамотного кирпича, 350 шт. огнеупорного керамического кирпича. Количество может варьироваться в зависимости от габаритов котла;
  • поддувальная и топочная дверцы;
  • базальтовый картон;
  • лист стали размерами 6000х1500 мм и толщиной 3-4 мм;
  • профтруба 800х400 и трубы 57 мм, 32 мм и 159 мм;
  • чугунный колосник — 3 шт.;
  • вентилятор, мощностью не менее 300 Вт;
  • рычажный терморегулятор;
  • сварочный аппарат;
  • дрель;
  • болгарка с большим и малым диаметром круга;
  • набор электродов;
  • термодатчик.

Пошаговая инструкция для монтажу кирпичной пиролизной печи:

Очень важно выбрать подходящую и несложную схему выкладки и составить по ней рабочий чертеж. Согласно выбранной схеме, вывести основание в ноль обычным кирпичом, дождавшись полного высыхания бетонного основания

Схема работы пиролизной печи из кирпича

Кроме того, следует придерживаться ряда рекомендаций:

  • рекомендованная толщина стали, которая используется при самостоятельном изготовлении пиролизного котла, составляет 4 мм. Однако в целях экономии для корпуса устройства можно использовать трехмиллиметровую сталь;
  • загрузочное отверстие для топлива у самодельных моделей обычно размещают несколько выше, чем у обычных твердотопливных котлов;
  • обязательно нужно установить ограничитель, который позволит контролировать количество воздуха, поступающего в топливную камеру, а также своевременно подкладывать дрова или брикеты;
  • для изготовления ограничителя можно использовать трубу диаметром около 70 мм, длиной чуть больше корпуса устройства;
  • к нижней части ограничителя следует приварить стальной диск, образующий со стенками трубы зазор около 40 мм;
  • для установки ограничителя в крышке котла следует сделать соответствующее отверстие;
  • загрузочное отверстие для дров следует сделать прямоугольным. Закрывают это отверстие дверцей, со специальной стальной накладкой, обеспечивающей надежное прилегание;
  • ниже необходимо сделать отверстие для удаления золы;
  • трубу, по которой движется внутри котла теплоноситель, нужно сделать с изгибом, чтобы максимально улучшить отдачу тепла;
  • количество теплоносителя, поступающего в котел, можно регулировать с помощью установленного снаружи вентиля.

Корпус пиролизного котла следует изготавливать из достаточно прочной стали, способной выдержать высокую температуру. Толщина металла должна быть не менее 3 мм

Чертежи и описание

Принцип его действия таков:

  • в топливник через дверку, расположенную в верхней части корпуса, закладывают разовую порцию топлива и разжигают их сверху;
  • вентилятор-дымосос, установленный в верхней части корпуса, направляет выделяющийся при горении дым в камеру дожигания;
  • там происходит окончательное догорание газов и содержащихся в них горючих включений;
  • дым отводится через дымовой патрубок, расположенный в задней части котла, в дымоход;
  • зола, образующаяся при топке, через колосниковую решетку попадает в зольник, который находится ниже топочной камеры;
  • топку окружает водяная рубашка, играющая роль теплообменника и термоизоляции стенок котла;
  • вода в теплообменник поступает через нижний штуцер, расположенный в задней части котла, а отводится в систему — через верхний;
  • на верхней плоскости котла расположен контроллер, позволяющий регулировать режим, а внутри теплообменника — температурный датчик.

На чертеже представлены размеры котла и обозначения его конструктивных частей. Часть размеров обозначена буквенным кодом — их уточняют по таблице и выбирают по желаемой мощности котла. Эти размеры определены тепловым расчетом, от них зависит правильная и бесперебойная его работа.

Материалы и инструмент, необходимые для сборки

  • Корпус котла делают своими руками из листовой стали и металлических труб с помощью сварки. Поэтому перед его изготовлением необходимо подготовить:
  • сварочный инвертор, электроды;
  • болгарка с отрезными и шлифовальными кругами;
  • дрель с набором сверл по металлу;
  • электролобзик.

Материалы и их примерное количество:

  • 3 листа стали стандартного размера 1250х2500 мм, толщина 4-5 мм, лучше холодный прокат — его меньше ведет при скачках температуры;
  • 2 листа оцинкованной стали 1250х2500 мм, толщина 1,5-2 мм;
  • металлическая труба Ø32 мм, толщина стенок 3,2 мм;
  • металлические трубы Ø57 мм, толщина стенок 3,5 мм;
  • металлическая труба Ø159 мм, толщина стенок 4,5 м, общая длина 0,5 м;
  • профильная труба двух сортотипов: 60х30х2 и 80х40х2;
  • фурнитуру для дверок — ручки, задвижки;
  • метизы;
  • шамотный кирпич для футеровки топки;
  • асбестовый шнур для термоизоляции дверцы.

Точное количество материала необходимо уточнить по рабочим чертежам. Кроме этого, необходимо подготовить дымосос — вентилятор необходимой мощности, термодатчик, контроллер и источник бесперебойного питания на ~220 В. Мощность вентилятора определяется с помощью расчета.

Для уменьшения веса котла для внешних стенок теплообменника можно взять сталь толщиной 2 мм. Они нагреваются меньше, чем до 100 градусов, поэтому не подвержены деформации.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
