Печь шведка: конструкция и технология строительства

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.

Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при  кладке.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

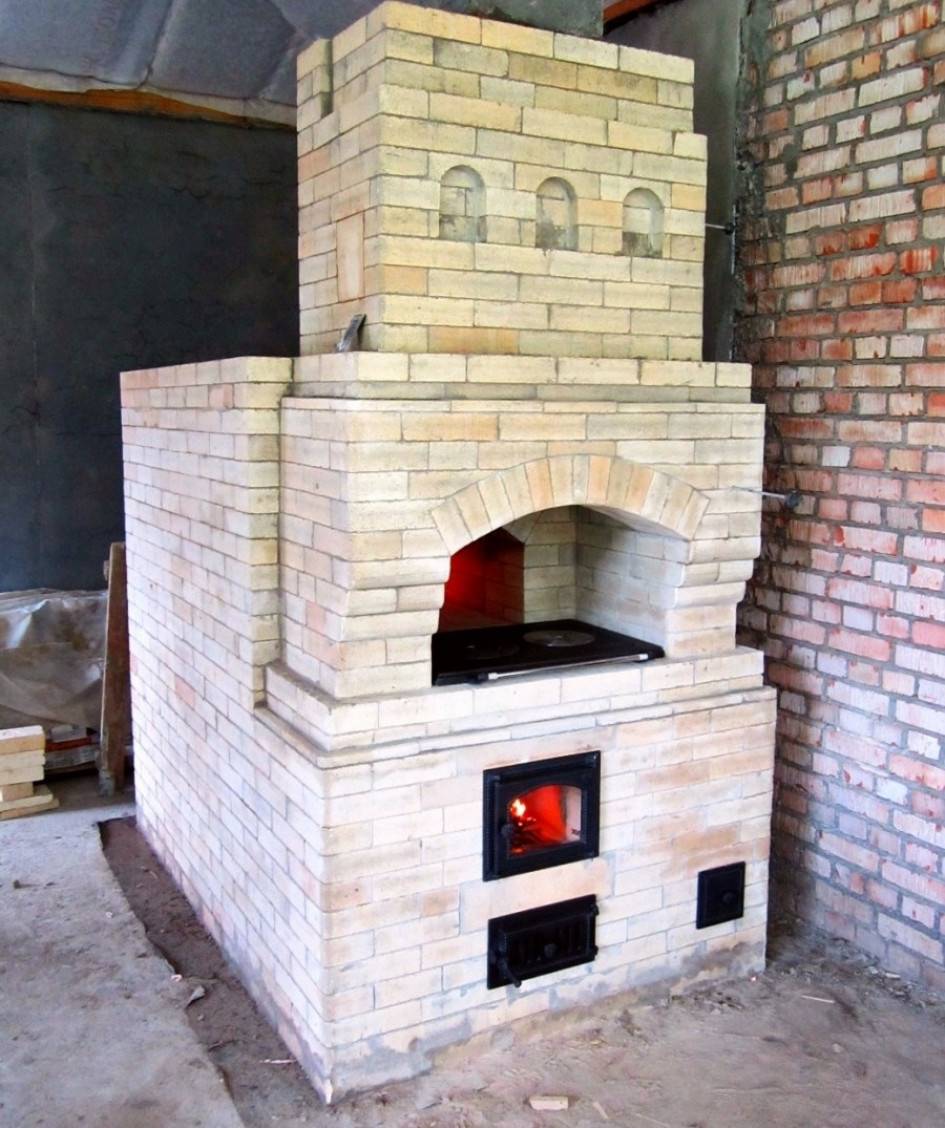

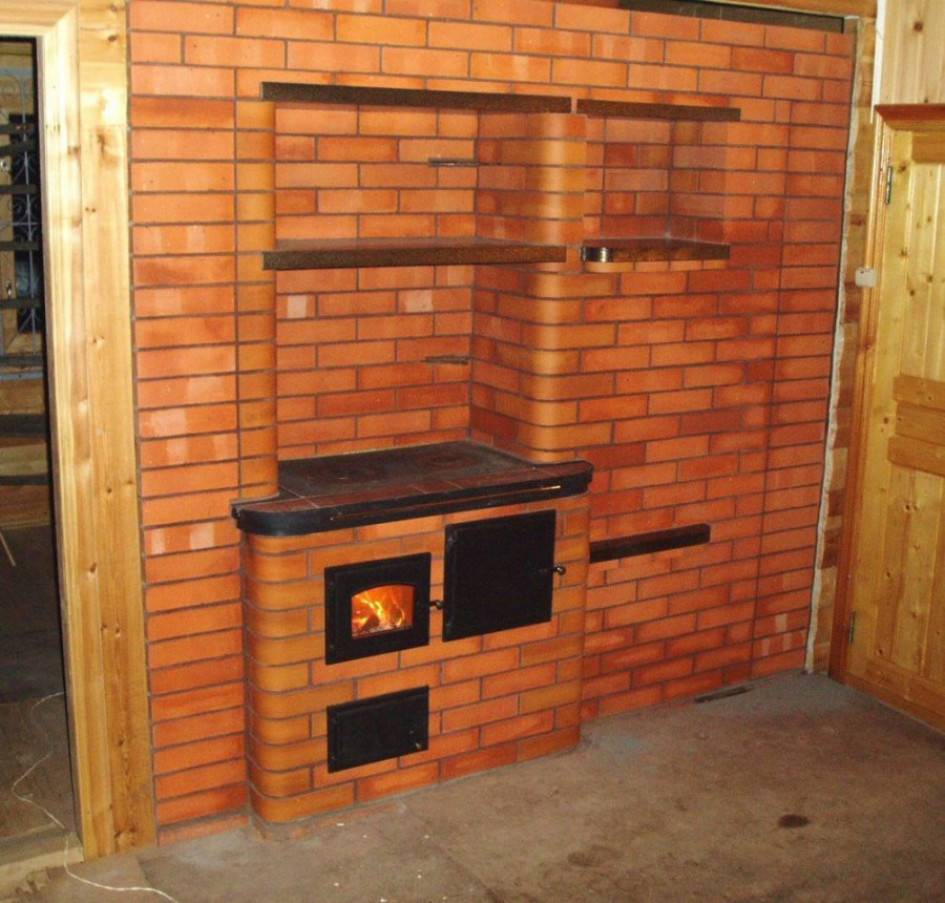

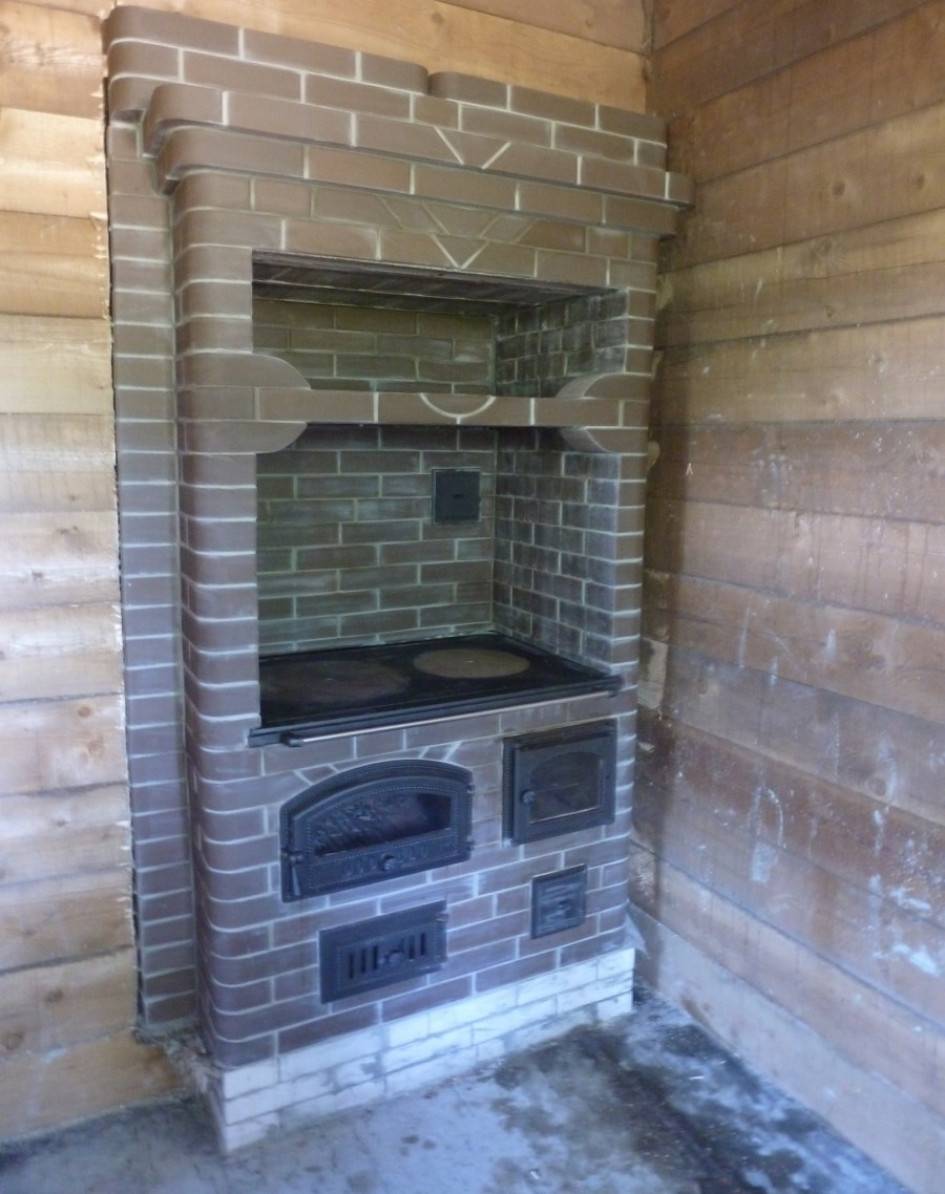

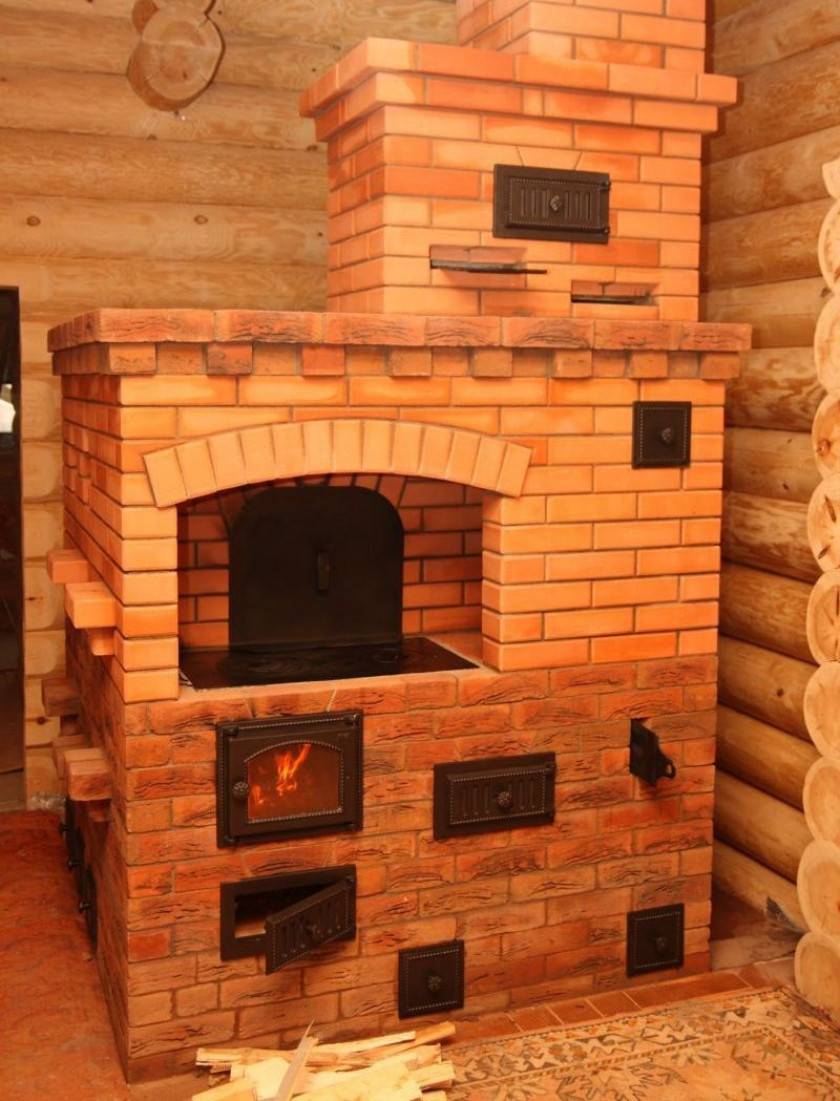

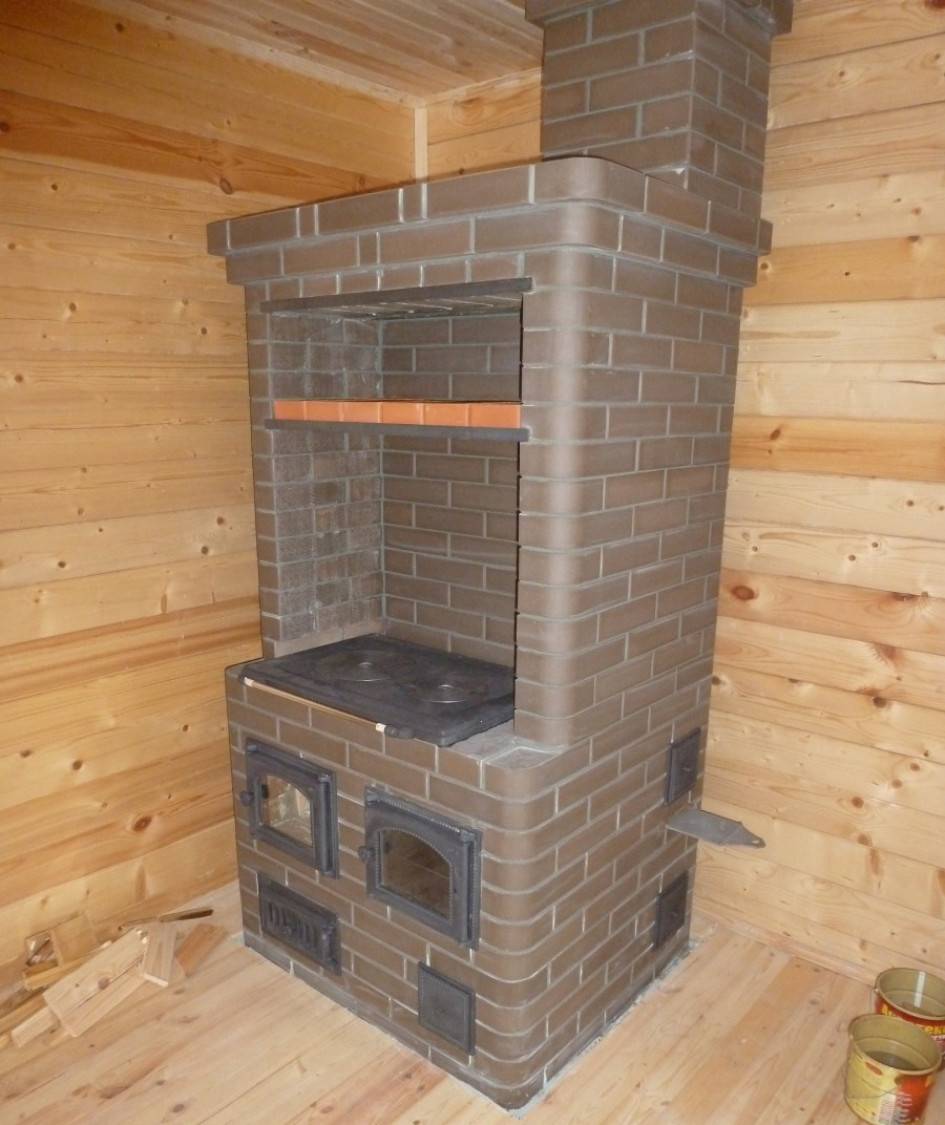

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

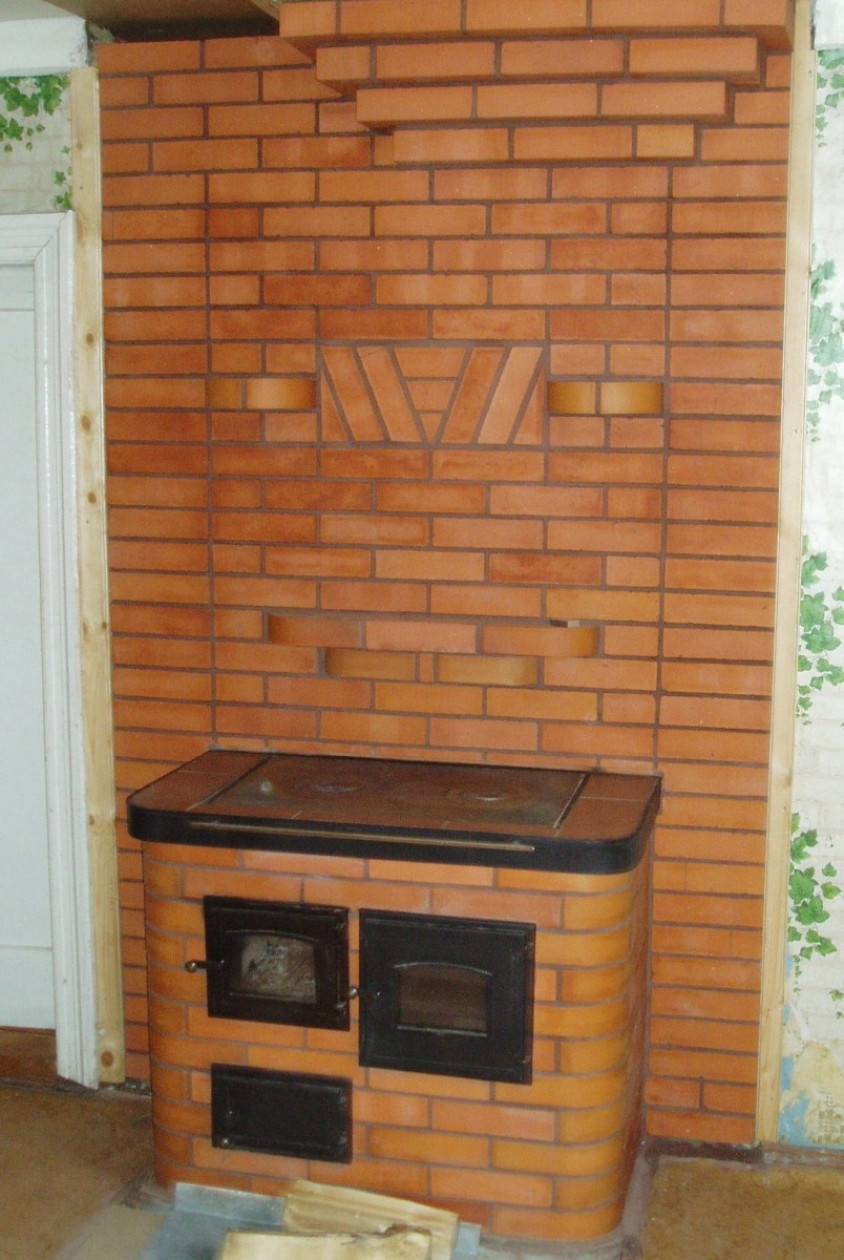

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

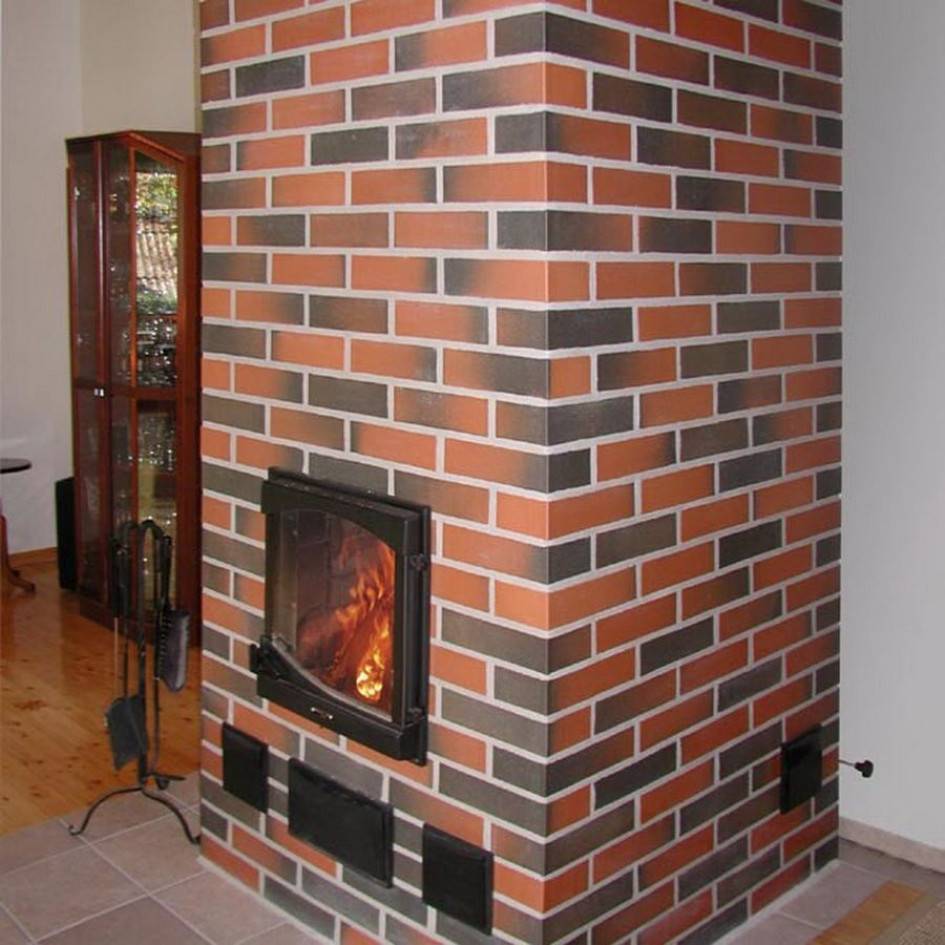

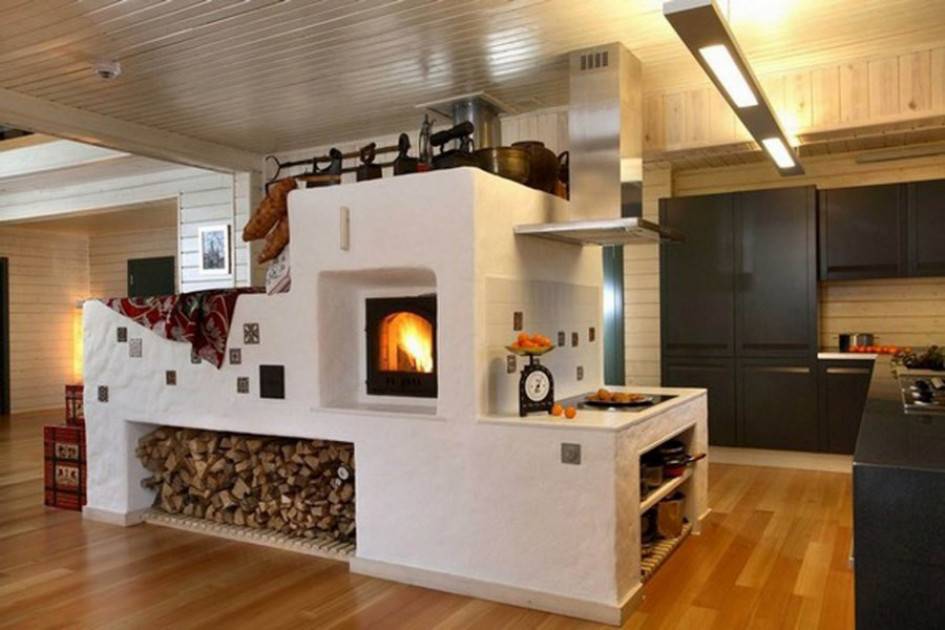

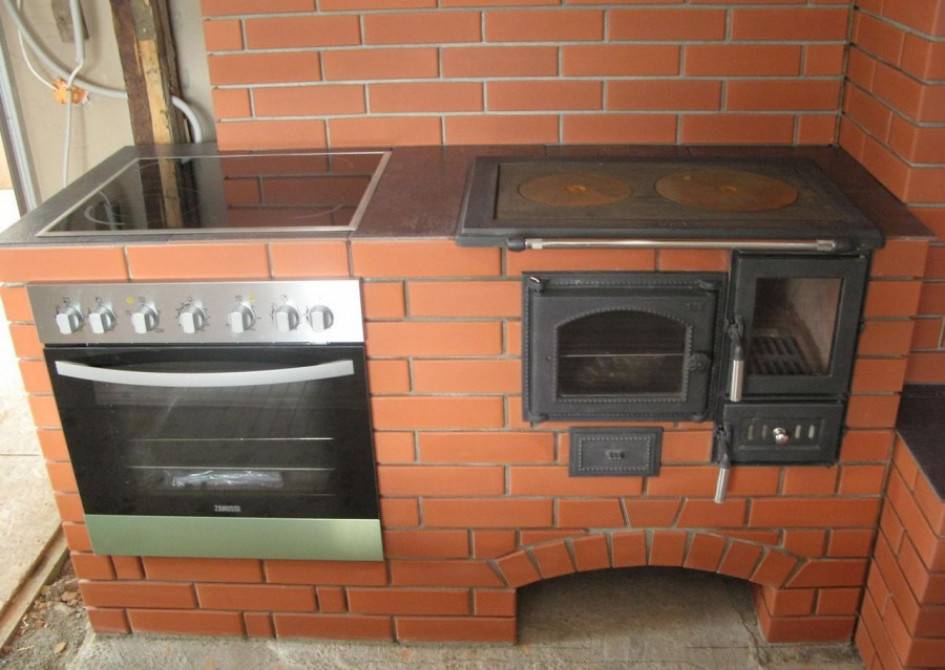

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

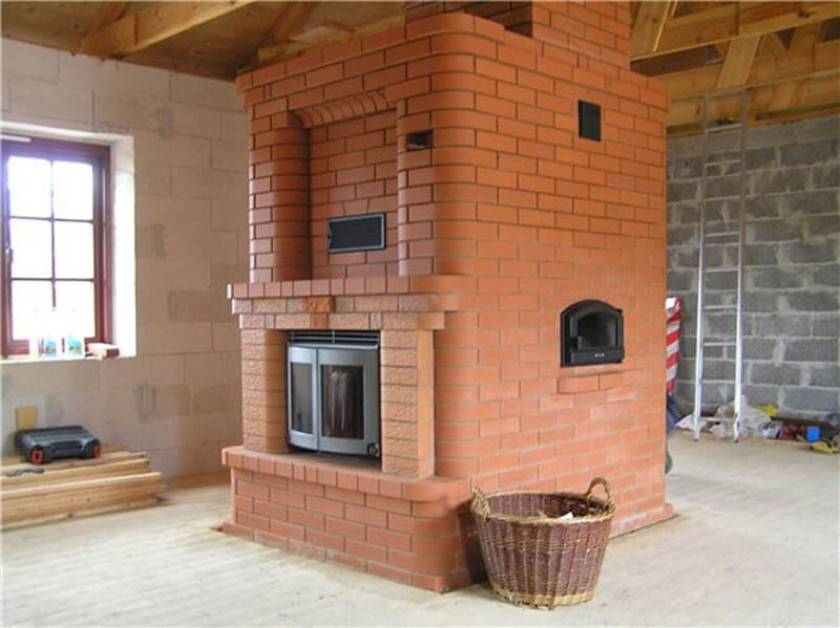

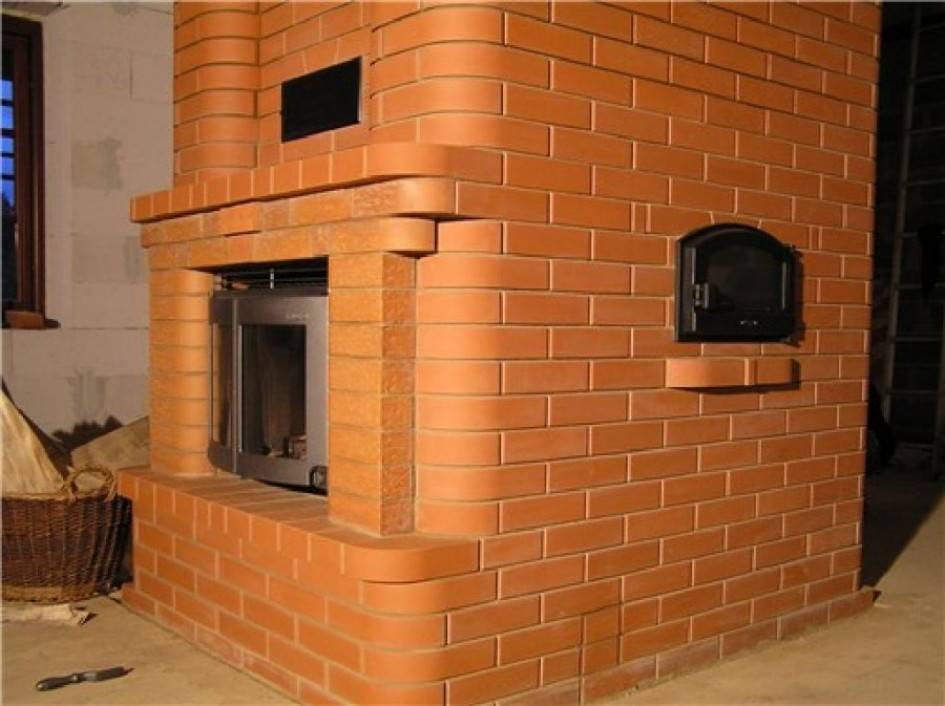

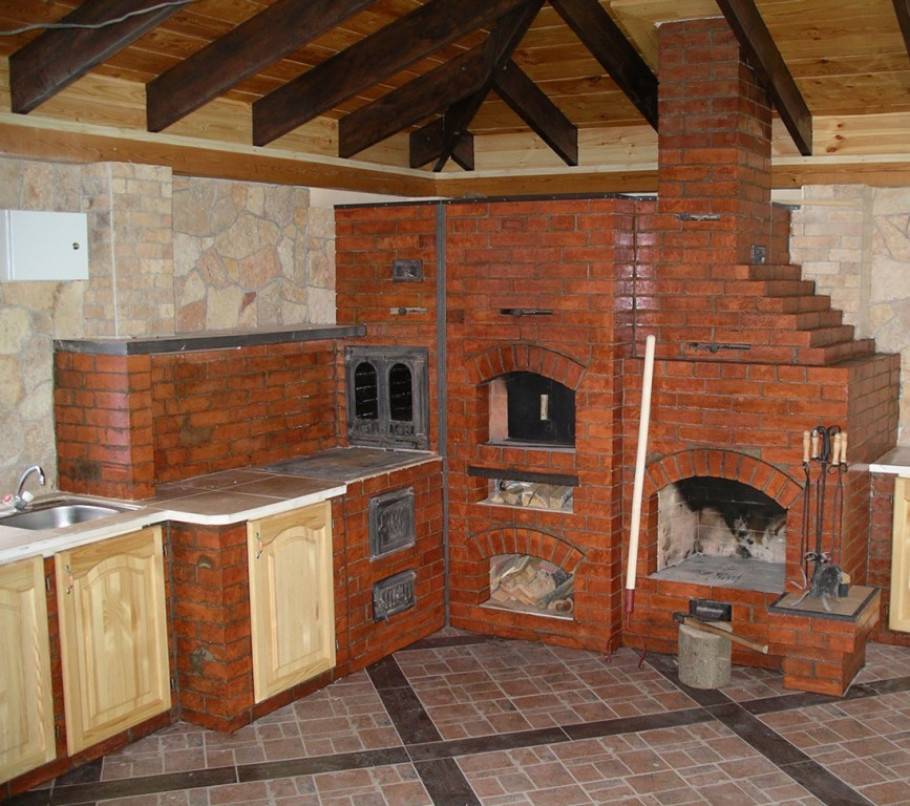

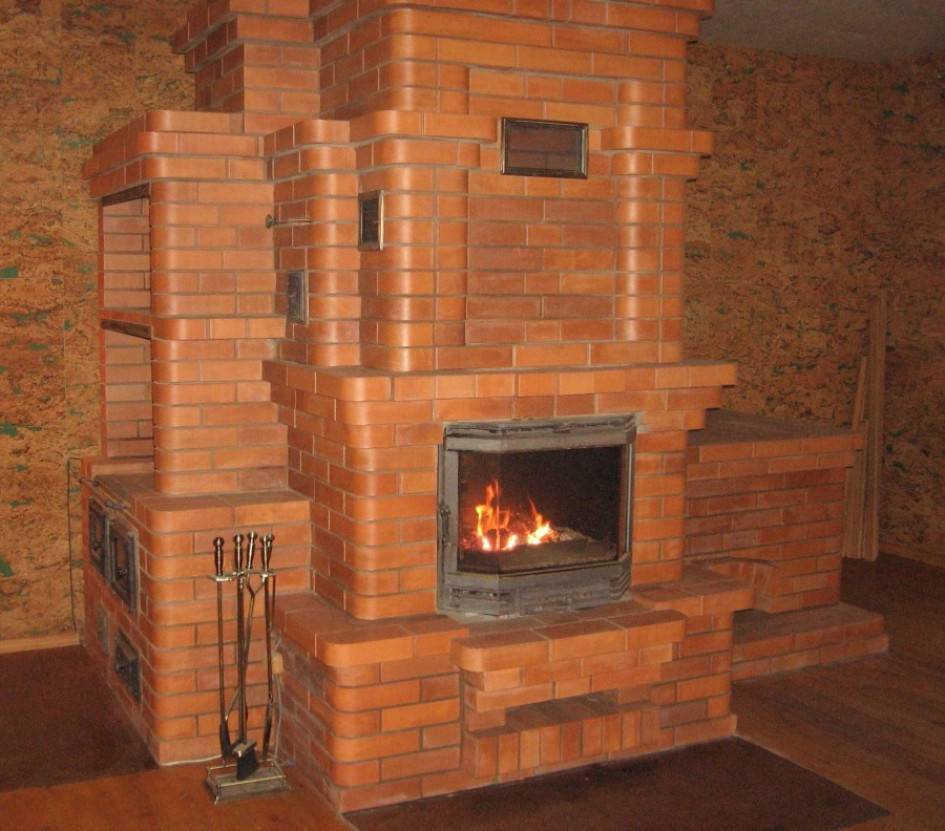

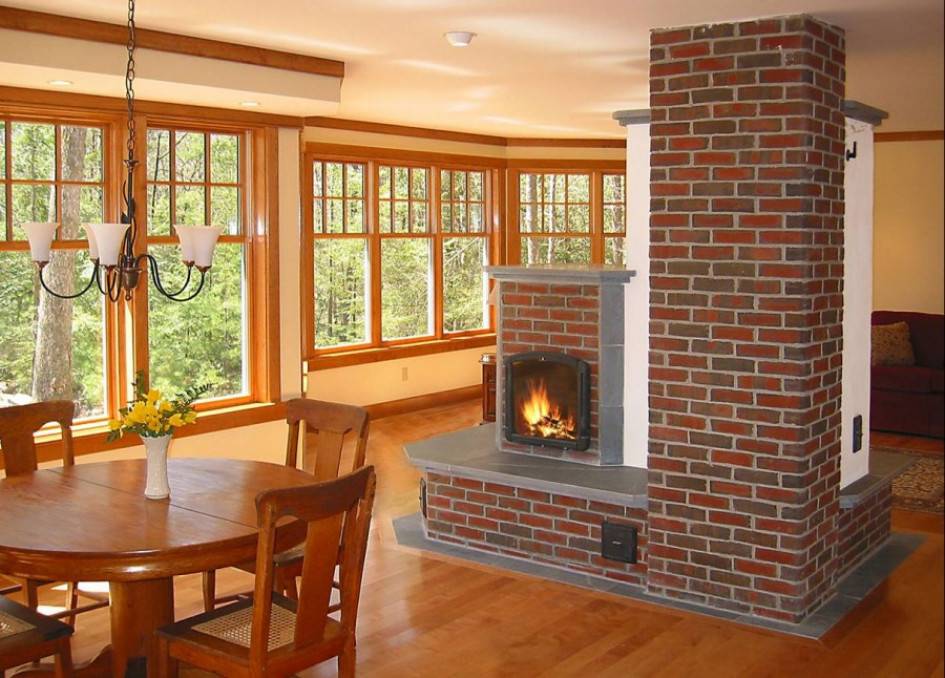

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Чем руководствовались ученые при разработке шведской печки?

Шведская печь – это комбинированное сооружение, созданное из кирпича. В процессе ее разработки в основном учитывался довольно специфический климат, проживание в условиях которого нужно было сделать более комфортным.

Сибирские морозы Швеции в сочетании с высокой влажностью воздуха, нахождение поблизости Балтики и Атлантики с Гольфстримом повлияли на решение создать усовершенствованный вариант печи. Как упоминалось ранее, дефицит свободной территории и топлива также в значительной мере поспособствовали принятию такого решения. Кроме того, известно, что в Швеции был значительный запас шамотной глины высокого качества, жаропрочного материала с прекрасными характеристиками, который является основой для производства шамота. Шамотная глина Швеции – это тончайшие алюмосиликатные отложения, на месте которых долгое время находился ледник. В процессе изготовления печей используются и другие виды шамота (цирконовый, корундовый материал), отличающиеся особой прочностью и повышенной жаростойкостью, что отражается на их стоимости.

Большое значение имел образ жизни простых людей. Пахотной земли было мало, кругом болота и валуны, суровые климатические условия. Чтобы дожить до весны, ежедневно приходилось много трудиться. Зимой шведы не могли себе позволить сидеть без дела. Поскольку рыболовные угодья перехватили Дания и Норвегия, а Балтика замерзала, оставалось лишь заниматься лесозаготовками и старательством, ходить на охоту. В Фенноскандии много ценных материалов, что очень выручало шведов. Даже сейчас в тундрах финской Лапландии нередко обнаруживаются опалы.

В результате такой нелегкой деятельности хозяин и его сыновья приходили домой уставшими и промокшими до нитки, важно было согреться, чтобы не заболеть, и высушить вещи, которые утром нужно опять надевать и отправляться на работу. Поскольку не было возможности растапливать печь заранее из-за высокой вероятности остаться без топлива до окончания зимы, академики создали печь, которая быстро нагревается и обеспечивает наличие достаточного количества тепла

Конструкция и принцип работы

Отопительно-варочная печь шведка сделана на основе голландской, у которой не было духовки, варочной поверхности, места для сушки белья и нагрева воды.

Принцип действия у шведки, без привязки к моделям, является одним — канальным. Духовка для топки находится сбоку, что позволяет напрямую передавать тепло в комнату. Когда дрова начинают отдавать тепло, тогда оно постепенно начинает греть духовку и боковую часть, и только потом опускается вниз.

Верхняя часть шведской печи прогревается очень быстро, благодаря тому, что каналы для передачи тепла располагаются сзади панели.

https://youtube.com/watch?v=1o7dLgkdb7Q

КПД «шведки» значительно превышает производительность голландской. Например, если голландка отдает в час около 2,5 тыс. килокалорий тепла, то шведка — 3,5 тыс. ккал. Для этого достаточно в топку положить несколько порций дров в течение дня, и тепло в доме останется на 24 часа.

Экономичность высокого уровня и КПД в печи шведского типа сборки обеспечиваются благодаря довольно сложной системе дымоотвода. В результате чего, тепло просто рационально применять в зимнее и летнее время, устанавливая для каждого сезона свой тип конструкции.

Если для печи предусмотрено наличие лежака, тогда каналы для передачи тепла надо устанавливать в горизонтальном положении. Рядом с каналами устанавливается специальная задвижка, помогающая регулировать подачу тепла в летнее и зимнее время. Задвижку можно поворачивать в горизонтальном или вертикальном положении, что зависит от сезона. В горизонтальном — тепло будет идти прямо к лежаку, а в летнее — в дымоход.

Конструкция шведок может отличаться, что зависит от модели, но обязательными в печи являются следующие элементы:

• Духовка, которая предназначается для топки. Сделана духовка в виде колпака, благодаря чему пламя от топлива не касается ее стенок, а сразу передается на обогревательные элементы. Так называемые дымовые газы опускаются вниз, поэтому прогревание печи происходит с пола.
• Верхняя ниша, которая разогревается от жара первого или второго уровня. Это пространство обычно используют для того, чтобы сушить одежду.
• Ниша над плитой, которая делается над варочной панелью. Сюда можно ставить приготовленную еду, чтобы она на утро была горячей.
• Дымооборот, выполненный в виде специального переточного окна. Делать его надо снизу духовки.

Основные преимущества шведки

Конструкция агрегата продумана до мелочей. Специалисты рекомендуют использовать только сухое топливо. Если соблюдать все советы, то печь будет выделять большое количество тепла.

Если брать в сравнение другие агрегаты для отопления, то много энергии уходит на прогревание металла. Шведка после розжига почти сразу отдает тепло.

Еще одно немаловажное преимущество – сохранение тепла. Чтобы удержать его, необходимо закрыть задвижку, чтобы отсутствовали щели. Можно выделить и другие достоинства:

Можно выделить и другие достоинства:

• компактность;
• высокий уровень функциональности;
• экономный расход топлива;
• прогревание двух комнат одновременно.

Но такой вид печи имеет и некоторые недостатки

Для создания шведки нужно уделять особое внимание качеству материалов. Если не учитывать это требование, то эффективность отопительного устройства снизится в несколько раз. Для создания печи требуется иметь определенные навыки работы с металлом, инструментами

После установки и монтажа устранить ошибки уже не получится

Для создания печи требуется иметь определенные навыки работы с металлом, инструментами. После установки и монтажа устранить ошибки уже не получится.

Печь обладает компактными размерами

Выбор материала

Выбирать приходится из двух вариантов: кирпич или металл (чугун, сталь). У каждого материала свои особенности; у металлических моделей они приобретают следующий вид:

• Главный плюс – они наиболее компактны, что может оказаться решающим фактором для скромного по площади дома.
• Изделие из металла быстро нагревается, практически сразу же начиная нагревать помещение.

Огнеупорный (шамотный кирпич) Источник stroyfora.ru

• Металлические модели стоят дешевле кирпичных, и предлагаются производителями в готовом виде. Это лучший вариант, если нужно быстро организовать комфорт в доме, так как установка займет совсем немного времени.
• Недостаток заключается в малоэффективном обогреве; необходимо запастись дровами и быть готовым к их большому расходу.
• Другой значимый минус металлических конструкций – при регулярной эксплуатации они сравнительно быстро выходят из строя. Стенки прогорают, увеличивая риск возникновения пожара, а вам приходится решать дилемму: покупать еще одну шведку из металла, или пригласить печника.

У кирпичных конструкций свои особенности:

• Прогреваются они дольше, зато и остывают медленнее. Это означает, что их нужно реже топить. Кирпичная поверхность не раскаляется, как металлическая; от нее исходит мягкое тепло. Комнаты также прогреваются медленнее, но комфортный микроклимат сохраняется надолго.
• Печи из кирпича долговечны (при соблюдении технологии печной кладки), но обходятся дороже. Важный фактор выбора – их ремонтопригодность.

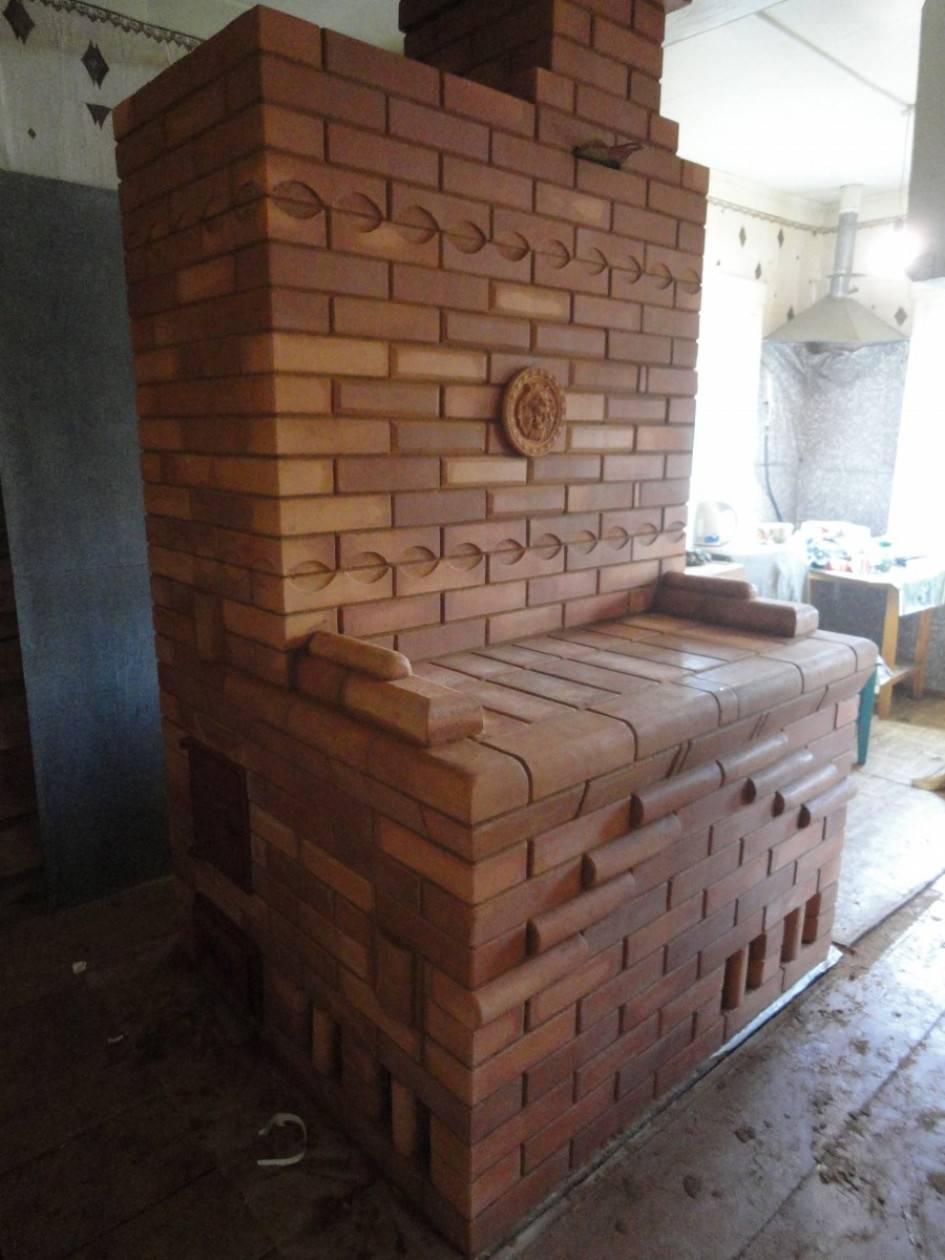

Печь с лежанкой требует много места Источник bestpechi.ru

• Если вы не имеете опыта в подобной деятельности, потребуется опытный печник. Ошибки кладки обязательно проявятся неприятным способом, например, будет плохая тяга, или дым будет выходить в помещение, а не через дымоход.
• Конструкция собирается вручную, процесс достаточно неторопливый и потребует времени.

Несмотря на то, что по размеру кирпичные модели превосходят металлические, им отдают предпочтение в коттеджах и дачных домах. Причины очевидны: они более удобны, комфортны и безопасны. Любой проект, независимо от того, хотите вы поставить традиционную печь или продвинутый вариант с камином, можно разнообразить с помощью современных материалов.

Например, вы можете оснастить топку дверцей из особо прочного стекла. Она будет надежно защищать окружающее пространство от вылетающих искр, а вы сможете любоваться открытым огнем по вечерам. Для кирпичной печи-шведки с плитой можно продумать внешний вид, например, побелить или оштукатурить. Если она должна стать акцентом интерьера, оформление можно сделать более изысканным, в виде облицовки плиткой или изразцами.

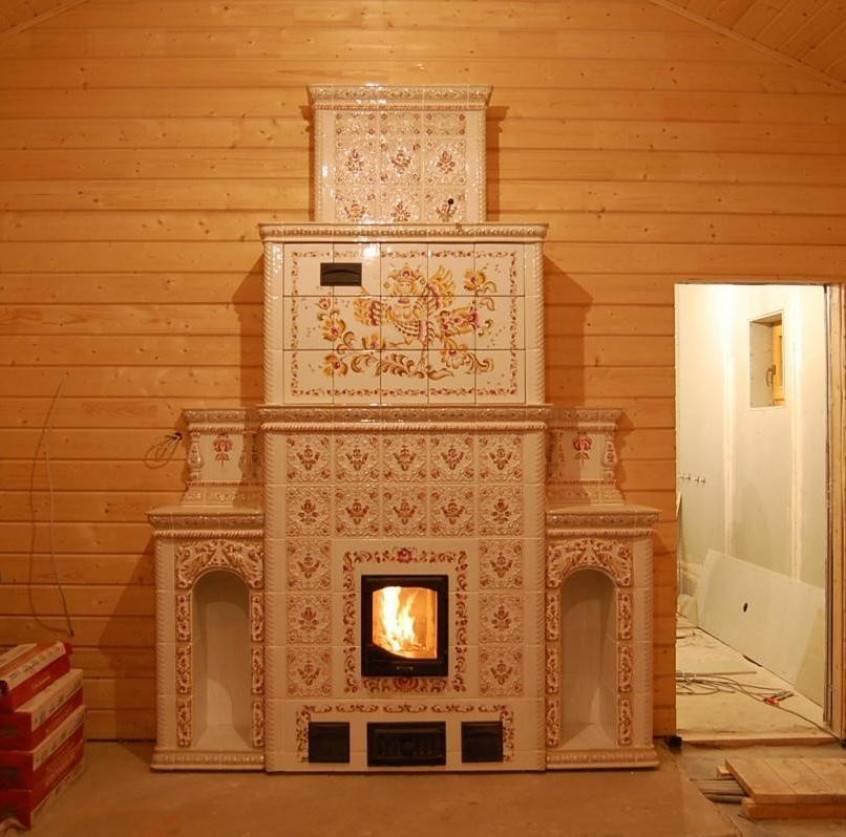

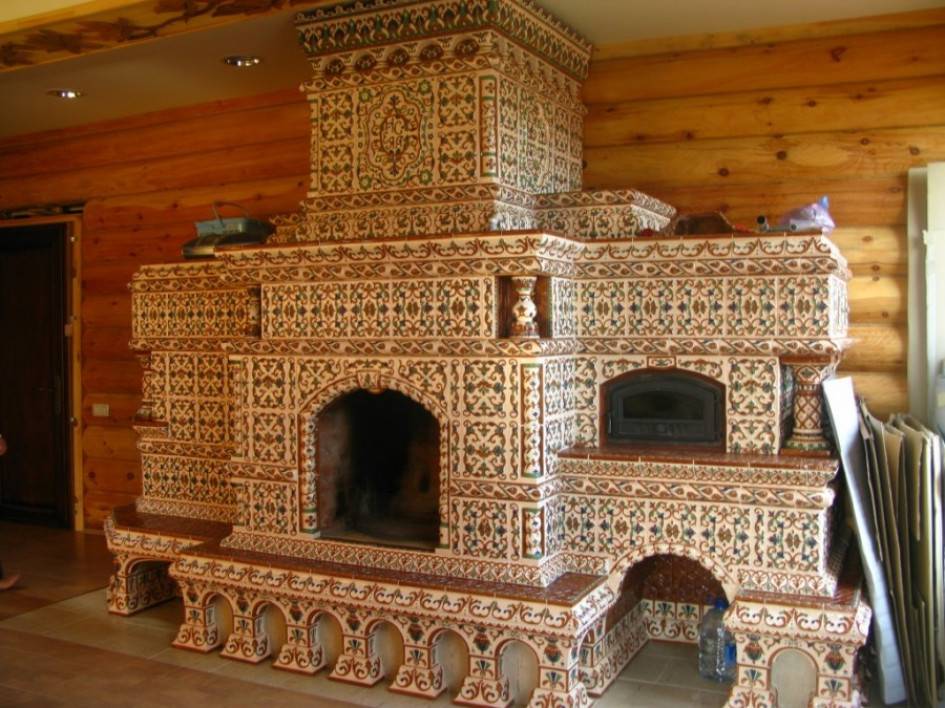

Изысканная отделка изразцами Источник pinimg.com

Особенности Шведки

Основным отличием данной конструкции является присутствие отопительного щитка, который находится в задней ее части. В нем располагаются газоходные каналы, направление которых может быть горизонтальным или вертикальным.

Проходя по изогнутому каналу, дым разогревает конструкцию печи, а она уже, в свою очередь, распространяет тепло по помещению. Такая система отличается высокими показателями экономичности и эффективности, ведь если в обычной печи тепло попросту уходит вертикально в трубу, то здесь оно проходит по внутренним каналам, хорошо разогревая конструкцию.

Основные преимущества такой печи:

• Компактные размеры. Стандартная «Шведка» занимает всего 1 м2. Такая печь способна отопить дом площадью 30 м2.

Печка является очень компактной и редко занимает по площади более 1 м2

Высокий КПД. Эффективность данной конструкции обуславливается наличием сложной дымоходной системы, благодаря которой и происходит рациональное использование тепла. Такие печи позволяют создавать два-три варианта отопления: для лета, зимы и осени. К примеру, летом на такой печи можно комфортно готовить, без какого-либо повышения температуры в помещении.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

1. Сразу разжигать дрова в топливнике нельзя.
2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Строительные материалы

Если взять за основу строение “Шведки” традиционного вида с мощностью 3,2 кВт (для площади размером 40 кв.м., а при расчете на приличное утепление — размер таковой увеличится до 50 кв.м).

Для работы необходимо сделать закупку следующих материалов:

• кирпич шамотный (ША-8) в количестве 33-х штук;
• керамический кирпич полнотелый — 552 штуки;
• устройство духовки с размерами 45х25х29 сантиметров;
• решетка колосникового формата — 20х30 сантиметров;
• панель для варки из чугуна — 410х710 миллиметров;
• топливная дверца — 21х25 сантиметров;
• резиновая дверца (в 3-х экземплярах) — 14х14 сантиметров;
• заслон для зольника — 14х25 сантиметров;
• задвижка для дымохода — 25х13 сантиметров;
• заслонка для вытяжки — 13х13 сантиметров;

Для того, чтобы сформировать нишу, необходим стальной равносторонний уголок с шириной 4,5 сантиметров и шина 5х0,5 сантиметров.

В качестве раствора для кладки рекомендуется использовать специально предназначенные готовые сухие строительные смеси, предназначенные для каминов и печей.

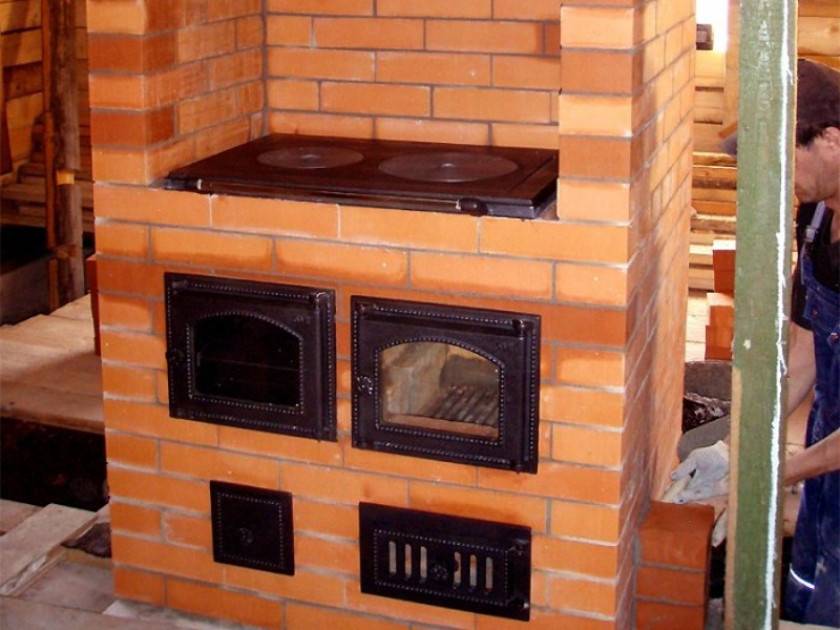

Проект отопительно-варочной печи-шведки

Прежде, чем приступать к работам, несколько советов от печника по кладке печей шведка своими руками:

Перед началом работ распечатайте на принтере порядовку и, чтобы не запутаться, выложив очередной ряд, обводите или зачёркивайте его на плане.
Выкладывая фундамент, очень важно проверять по уровню его горизонтальность. Впрочем, с уровнем периодически нужно сверять все дальнейшие ряды.
Каждый кирпич, прежде чем уложить, опускают в воду на 15 секунд

Но замачивать кирпичи нельзя!
Начиная новый ряд, выложите все его кирпичи на место без раствора, уточните размеры, подгоните, а уж потом выкладывайте ряд.
Болгарка очень ровно режет кирпичи нужной формы, но от этого много пыли, поэтому лучше все половинки и четвертинки подготовить заранее на открытом воздухе.

Схема порядовки отопительно-варочной печи шведки с духовкой

Рассмотрим порядовку кирпичной печи-шведки с духовкой своими руками.

• 1 ряд. Сплошной (28 красных кирпичей).
• 2 ряд. Дублирующий (если в предыдущем ряду все кирпичи были целые, то здесь много половинок и ¾).
• 3 ряд. Размечаются кирпичом: слева зольная камера, справа пространство под духовкой (здесь укладывается четвертинка огнеупорного кирпича) и на заднем плане вертикальные каналы. Устанавливаются дверки: зольника (25 х 14 см), три для прочистки (14 х 14). Несколько кирпичей устанавливаются на ребро. Красного кирпича — 19 шт.
• 4 ряд. Вертикальные каналы пока объединены. Наращивается зольная камера. В пространстве под духовкой укладывается половинка огнеупорного кирпича. 14,5 красных кирпичей в ряду.
• 5 ряд. Перекрываются дверки всех каналов и камер. Зольная камера выкладывается огнеупорным кирпичом (это будет низ топливника). Оставляется проём под колосники (вырезается уголок по периметру отверстия, в который и укладывается решётка). 16 красных + 8 шамотных кирпичей.
• 6 ряд. Устанавливается дверка топливника, разделяются вертикальные каналы. Между топливником и духовкой стенка в четверть огнеупорного кирпича. Устанавливается духовка. 13 красных + 3,5 огнеупорных.
• 7 ряд. Дублирующий.
• 8 ряд. Огнеупорным перекрывается вход в канал за духовкой. 13 красных + 5 огнеупорных.
• 9 ряд. Над дверкой топливника укладываются два кирпича, один из которых срезан наискосок снизу, а другой – сверху. 13,5 красных + 5 огнеупорных.
• 10 ряд. По подобию предыдущего ряда перекрывается дверка духовки. Не выкладывается стенка между топливником и духовкой. В кирпичах выбирается уголок, для установки плиты. На фронтальную часть печки устанавливается уголок (длиной 1м 20см). 15 красных, 4,5 огнеупорных.
• 11 ряд. Формируется варочная камера. 16,5 красных.
• 12 — 15 ряд. Дублирующие.
• 16 ряд. Подготовка к перекрытию варочной камеры. В переднюю часть кладётся 70-см. уголок, а над камерой – три уголка по 90,5 см. 14,5 красных.
• 17 ряд. Наглухо перекрывается варочная камера, оставляется только вытяжное отверстие в полкирпича. 25,5 красных.
• 18 ряд. Дублирующий. Устанавливается ещё один уголок. 25 красных.
• 19 ряд. Наращиваются: вытяжной канал, сушильные камеры, вертикальные каналы. 16 красных.
• 20, 21 ряд. Дублирующие.
• 22 ряд. Меньшая сушильная камера перекрывается стальной пластиной 19 х 34 см. 16 красных.
• 23 ряд. Над вентиляционным отверстием вырезается место для задвижки. Задвижка 13 х 13 см. 17 красных.
• 24 ряд. Объединяются два вертикальных канала за духовкой. 15,5 красных.
• 25 ряд. Объединяется паровытяжной канал с вертикальным каналом за ним. 15,5 красных.
• 26 ряд. Наращиваются все камеры и каналы. Во фронтальной части устанавливается 90,5-см. уголок. Над сушильной камерой укладываются две полоски по 65 см. В большом стальном листе (80 х 90,5) вырезается угол по размеру углового вертикального канала. Укладывается лист, перекрывая всю поверхность печки, включая два канала за духовкой. Со всех сторон оставляется не закрытым расстояние в полкирпича.
• 27 ряд. Сплошной, перекрывающий всю площадь, кроме вертикального канала. Со всех сторон кирпич теперь «нависает» над предыдущими рядами на 2,5 см. 32 красных.
• 28 ряд. Ещё один сплошной ряд, кирпичи ещё больше «нависают» со всех сторон (ещё на 2,5 см). 37 красных.
• 29 ряд. Сплошной ряд, первоначального размера печи. 26,5 красных. Тело печи завершено.
• 30 ряд. Формируется основание трубы. В кирпичах вырезается уголок по размеру дымовой задвижки. Устанавливается задвижка. 5 красных.
• 31 ряд и далее. Наращивание трубы.

Отработанное масло — отличный вид топлива, к тому же на отработке можно отлично сэкономить при обогреве помещения. Печь на отработанном масле своими руками. изготовление печей, правила эксплуатации, а также плюсы и минусы использования.

Об использовании индукционной печи для обогрева помещения читайте в этой статье.

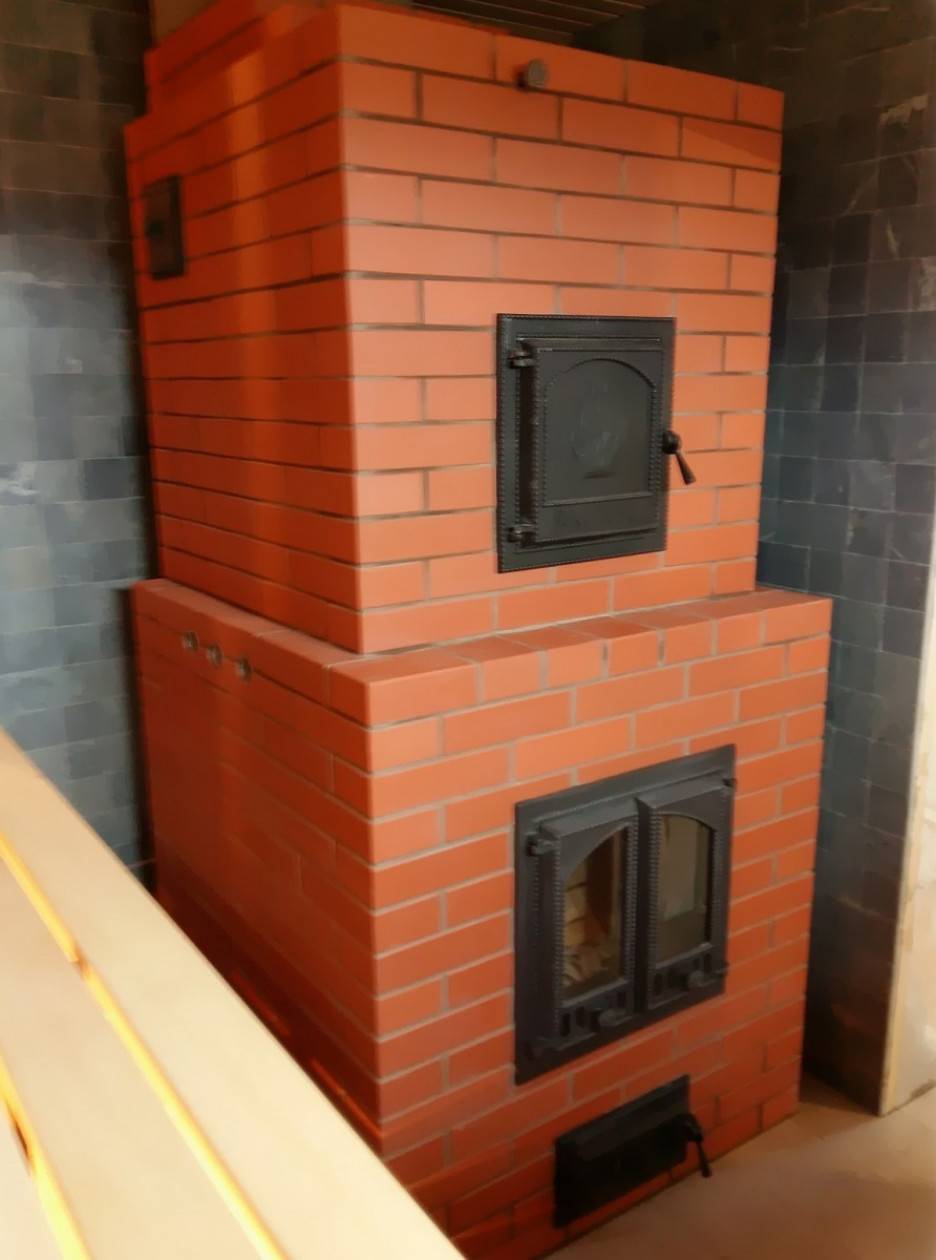

Печь для отопления двухэтажного дома

Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.

Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.

Материалы для постройки:

• кирпич глиняный красный (полнотелый) – 950 шт.;
• кирпич шамотный ША-8 – 18 шт.;
• колосники 200 х 300 мм;
• плита на 2 конфорки 71 х 41 см;
• задвижка 130 х 130 мм – 3 шт.;
• дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
• равнополочный уголок 40 х 5 мм – 2 м;
• полоса 50 х 5 мм – 5 м;
• лист металла 50 х 80 см.

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно

Две заслонки, установленные в нижней секции, переключают нагрев между этажами либо открывают все 3 канала для одновременного отопления.

Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:

1. Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
2. Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
3. После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
4. Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
5. Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).

После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:

1. Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
2. Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
3. Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.

Более наглядно порядок возведения печки демонстрируется на видео:

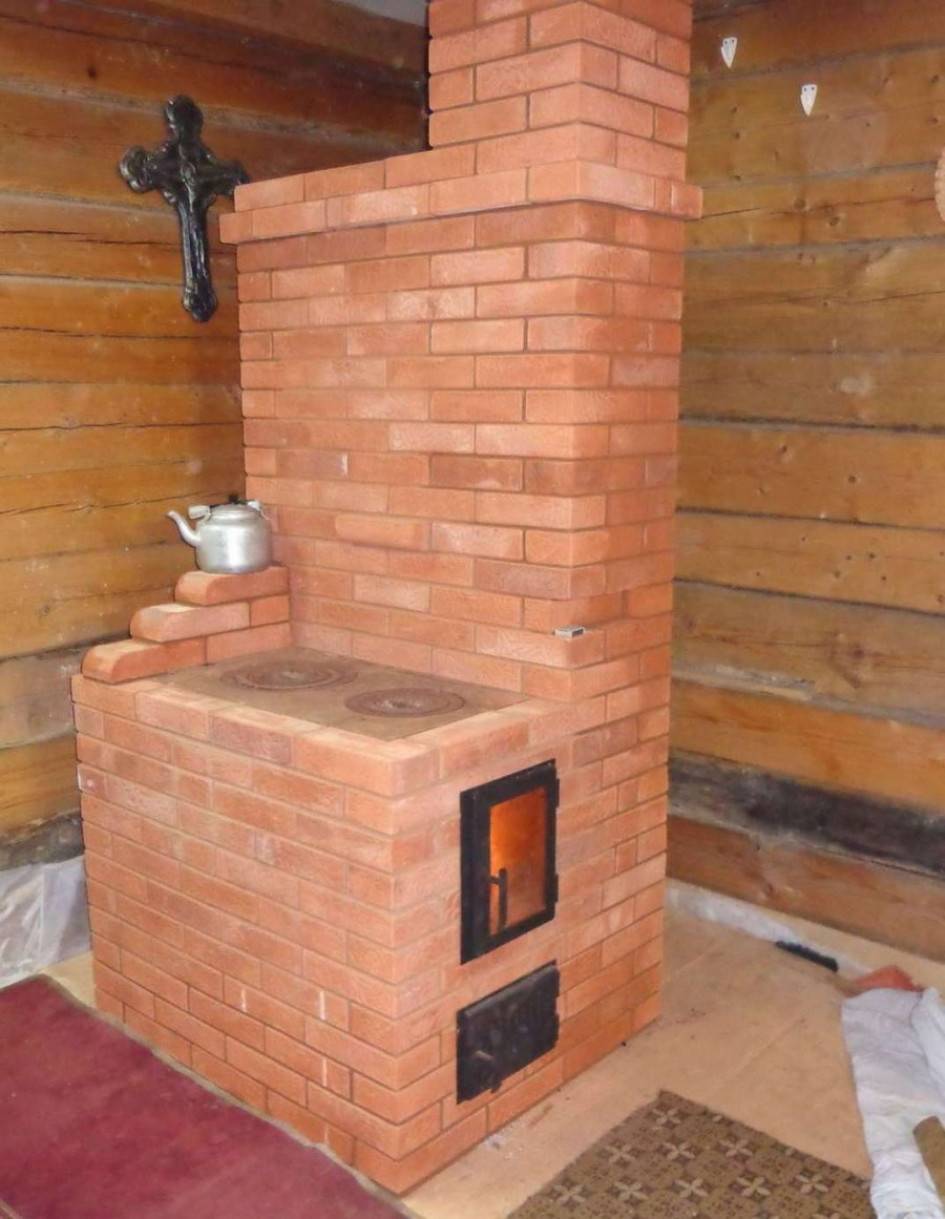

Отопительно-варочная печь со щитком в торце

Самая простая печь, годная для летней кухни, по принципу которой можно сложить целый ряд подобных. Печь без поддувала. Для доступа воздуха в дверке имеются отверстия. Газы из топки идут прямо в насадную трубу-1, которую можно делать любой высоты, постепенно сужая ее. Печь можно подсоединить к газоходу в кирпичной стене или к отдельно стоящей трубе. Печь можно ставить прямо на крепкий пол. В противопожарных целях нужно снизу установить сквозные отверстия-шанцы-2, из которых будет выходить теплый воздух, выделяемый подиной печи. Плита втесывается в кирпич.

На печь нужно:

кирпич красный — 240 штук,

дверка топочная с отверстиями 21×25 см — одна,

плита чугунная 41×71 см — одна,

задвижка 12×21 см или 13×13 см — одна.

Некоторые тонкости постройки

1. Качество обогрева зависит от размеров топки.
2. Все размеры строения в точности должны соответствовать профессиональным чертежам.

В связи с этим утверждены некоторые размеры:

• Плита должна быть 71х41 сантиметр.
• Топка — 330х356х506 миллиметров.
• Духовое отделение — 305x381x506 миллиметров.
• Размер стенок духовки имеет очень большое значение. Если сделать их слишком тонкими, то они быстро прогорят. А если сделать толстыми, то они будут долго прогревать и быстро отдавать тепло. Это приведёт к неполному сгоранию топлива и осаждению сажи. КПД при этом сильно упадёт. Размер стенок должен быть от 4 до 6 миллиметров.
• Плита должна быть сделана из литого чугуна или специальной стали.

Достоинства и недостатки голландки

В плане эффективности голландка с варочной плитой выгодно отличается от классической русской печи – стенки, сложенные в полкирпича быстрее прогреваются, а небольшие габариты и вытянутая форма конструкции, позволяет разместить ее в достаточном тесном помещении. Что касается расхода стройматериалов, то на сооружение русской печи требуется примерно 1400 кирпичей, а на строительство голландки довольно внушительных размеров необходимо всего лишь 650-700 штук.

Голландская печь лучше подходит тем людям, которые не постоянно проживают в загородном доме, а наведываются туда время от времени. Прогрев помещения русской печью занимает несколько часов, а голландке на это потребуется не более 30 минут — объемную топку можно сразу плотно загрузить топливом и дать печи максимальный жар.

Другие достоинства голландской печи:

• Процесс сооружения голландки занимает в 2 раза меньше времени, чем аналогичной русской печи.
• Экономичный расход стройматериалов и, как следствие, небольшой вес конструкции голландки, выдерживающий большинство типов перекрытий.
• Возможность усовершенствования печи добавлением плиты или емкости для нагрева воды, при этом конструктивные изменения практически не оказывают никакого влияния на эффективность обогрева.
• Конструкцию голландки можно подогнать под любые размеры — даже печь размерами 0,5х0,5 м будет эффективно выполнять свою функцию. Увеличение надтопочной части не снижает КПД голландки, что позволяет вытянуть печь на несколько этажей. Встречаются 2-х, 3-х и даже 4-х этажные конструкции.
• Тонкие стенки в полкирпича и совершенная конструкция печи делают ее устойчивой к перепадам температуры, что исключает возможность деформации.
• Качественный огнеупорный кирпич необходим только для кладки топочной камеры, для возведения остальных элементов конструкции подойдет обычный пустотелый кирпич, можно даже бывший в употреблении.
• Высокая теплоотдача стенок голландки позволяет минимизировать расход топлива. После долгого простоя печь не требует длительной протопки — она быстро разогревается и долго остывает, при этом можно не опасаться возможности появления трещин.
• Большая голландская печь справится с обогревом помещения до 65 м², тогда как традиционной русской печи это не под силу.
• Сложить голландку с плитой сможет даже начинающий печник.

Несмотря на внушительный список достоинств, голландка имеет ряд существенных недостатков:

• КПД голландской печи не превышает 45%, что несравнимо с показателем русской печи. Для поддержания комфортного микроклимата в помещении печь необходимо протапливать минимум 2 раза в сутки.
• Голландка относится к конструкциям длительного горения и требовательна к качеству топлива. Для топки не подойдет быстро сгораемый хворост или солома, также не рекомендуется использовать влажное топливо — это приводит к оседанию в дымоходных каналах сажи и риску ее возгорания.
• Система каналов голландки устроена таким образом, что может работать как сифон, затягивая холодный воздух с улицы — если после топки не закрыть заслонку, печь очень быстро остынет.
• Голландская печь боится перегрева. В этом случае происходит выделение угарного газа и его проникновение в помещение. Оптимальная температура стенок голландки — 60°С.
