Современная печь-камин Ангара

Как выбрать печь-камин длительного горения

Для правильного выбора печи-камина для обогрева загородного дома желательно иметь четкое представление об его устройстве и принципе работы. Это позволит сэкономить затраты на покупку и избежать ошибок в процессе эксплуатации.

Конструктивные особенности

Газодинамические процессы, протекающие в топке печи-камина с высоким уровнем КПД, зависят от многих параметров. Самостоятельно добиться оптимальной конструкции на основе глиняного и шамотного кирпича едва ли удастся. Лучше отдать предпочтение заводским разработкам, прошедшим стадию проектирования и многократных испытаний на самых разных режимах работы. Они представляют собой готовое техническое устройство, которое надо просто правильно установить на место и эксплуатировать в соответствии с рекомендациями изготовителя.

Для монтажа печи-камина не требуется специально готовить фундамент или нишу из кирпича или камня. Прибор монтируют с соблюдением правил пожарной безопасности на свободное место и подключают к нему трубы для отвода дымовых газов.

Сам камин представляет собой прочный корпус с установленными внутри него необходимыми устройствами. Дверки обычно выполняются из жаропрочного стекла. Оно обдувается вторичным воздухом, направляемым в камеру дожига отходящих газов, что препятствует осаждению сажи.

Устройство и схема работы печи длительного горения.

Применяемые материалы

При изготовлении основных элементов печей-каминов часто используется чугун. Он легко переносит многочисленные циклы нагрева и остывания. Такой материал почти не подвергается коррозии. Ему требуется чуть больше времени для разогрева, зато и высокую температуру он держит дольше.

Чугунная печь-камин.

Достойной альтернативой чугуну считаются жаропрочные марки стали. Некоторые производители активно используют нержавейку. Стальные изделия меньше весят и проще в изготовлении.

Стальная печь-камин.

При длительном контакте с открытым огнем есть вероятность потери ими прочностных характеристик и прогара, поэтому корпуса качественных каминов из стали обычно защищаются изнутри футеровкой.

Для этого применяют:

  • шамотную плитку или кирпич;
  • огнеупорные глиняные смеси;
  • специальные составы на основе шамотной глины в сочетании с алюминием и титаном;
  • защитные материалы из вермикулита;
  • чугунные вставки.

Устройство печи-камина с футеровкой из вермикулита.

Для наружного оформления металлических каминов часто используют:

  • керамическую плитку;
  • декоративный камень;
  • чугунное литье;
  • термостойкие эмали.

В каком случае целесообразно использовать печь-камин с водяной рубашкой

В случае отсутствия альтернативных источников обогрева большого дома обычная печь-камин не сможет поддерживать нормальную температуру во всех помещениях. Тепловое излучение не в состоянии проникать сквозь стены и перегородки. В такой ситуации лучше приобрести модель с водяной или воздушной «рубашкой». На их основе можно создать систему обогрева каждой комнаты, наладив схему циркуляции жидкого теплоносителя или организовав подачу конвективных потоков воздуха по специальным воздуховодам.

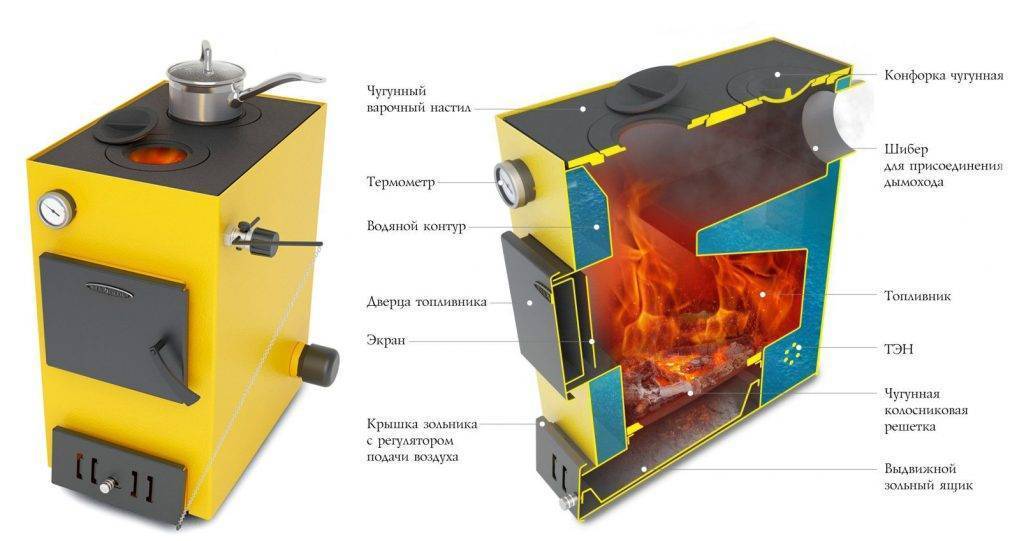

Устройство системы отопления печи-камина с водяным контуром.

Как не ошибиться с мощностью выбираемой модели

Общее правило расчета необходимого количества тепла для обогрева хорошо утепленного здания применимо и для печей-каминов длительного горения. В общем случае для каждых 10 м2 площади отапливаемых помещений требуется 1 кВт тепловой энергии.

Большинство каминов без водяного контура развивают мощность от 4 до 12 кВт. Этого вполне хватает для обогрева небольшого дачного дома или коттеджа с общей площадью до 150 кв.м.

Печи-камины с водяной рубашкой нередко достигают мощности 25 кВт. Производитель обычно указывает, какая ее часть выделяется в виде теплового излучения и сколько энергии отдается воде. Эти данные должны учитываться при выборе помещения для установки камина и проектировании схемы циркуляции теплоносителя.

Если вы без проблем усвоили теоретическую часть изложенной здесь информации, то можете считать себя готовыми к выбору конкретной модели.

Плюсы и минусы металлического камина с водяным контуром

К несомненным преимуществам относятся:

  • Легкий вес, не требует возведения бетонного основания (фундамента),
  • Возможность эксплуатации без электричества (у многочисленного ряда моделей отсутствуют электрические механизмы),
  • Разнообразие внешнего вида котлов способно украсить любой интерьер,
  • Отдельные модели оборудованы варочной поверхностью,
  • Создание неподражаемой атмосферы безопасной огненной стихии,
  • Возможность возведения портала из кирпича (ниша, куда помещается печь),
  • Теплоносителем является вода или незамерзающая жидкость. Водный вариант теплоносителя более доступен, но при разморозке системы последствия непредсказуемые.

Недостатками этого вида печей являются:

  • Представители категории, массой от 400 до 900 кг., установка которых требует возведения бетонного основания. Деревянный пол и деревянные перекрытия не выдержат такой нагрузки,
  • Необходимость проведения противопожарных мероприятий,
  • Остановка циркуляции теплоносителя неминуемо приведет к взрыву печки, так же при отсутствии группы безопасности, требуется постоянный контроль за температурой теплоносителя,
  • Отсутствие автономности работы (при эксплуатации, минимум 2 раза в день докладываются дрова),
  • КПД от 75 до 85%,
  • Данный вид оборудования не позволяет отапливать большие объемы площади без чрезмерной траты топлива и приобретения многочисленных дополнительных устройств.

Монтаж водяной рубашки в печное устройство

В качестве основы подобного рода отопительной конструкции служит теплообменник, для создания которого понадобиться один из таких материалов: листы стали или цилиндрические стальные трубы. Кроме этого, для процесса создания буржуйки с водяной рубашкой необходимо подготовить:

  • готовый массив будущей буржуйки;
  • трубы;
  • листы металла;
  • радиаторы.

Процесс монтажа проходит следующим образом:

  1. Вверху печной конструкции необходимо проделать два люфта, требующиеся для подачи и обратного возврата воды.

  1. Для создания водяного бака подойдут любые металлические конструкции. Бак должен занимать наибольшую площадь в сравнении с зольником и топкой. В баке вырезаются горловины для патрубков, после чего его устанавливают за топкой. Участок делится листом металла.
  2. После воспроизводится монтирование коллекторной,одно- или двухтрубной разводки.

Важно знать! Самый актуальный вариант – двухтрубная разводка. Такая модель является более эффективной за счет наличия регулировочных кранов и обеспечения равномерного прогревания печной конструкции

Для воспроизведения коллекторной разводки, которая является самой сложной, потребуются определенные знания и навыки.

Принцип работы печи камина длительного горения

Подробно разбирая схему камина и печи, мы не раз говорили, что одним из основных элементов отопительной конструкции является топка, дымоход и зольник.

Так вот особенность печей длительного горения как раз и заключается в том, что в ней отсутствует зольник, через который происходит забор холодного воздуха.

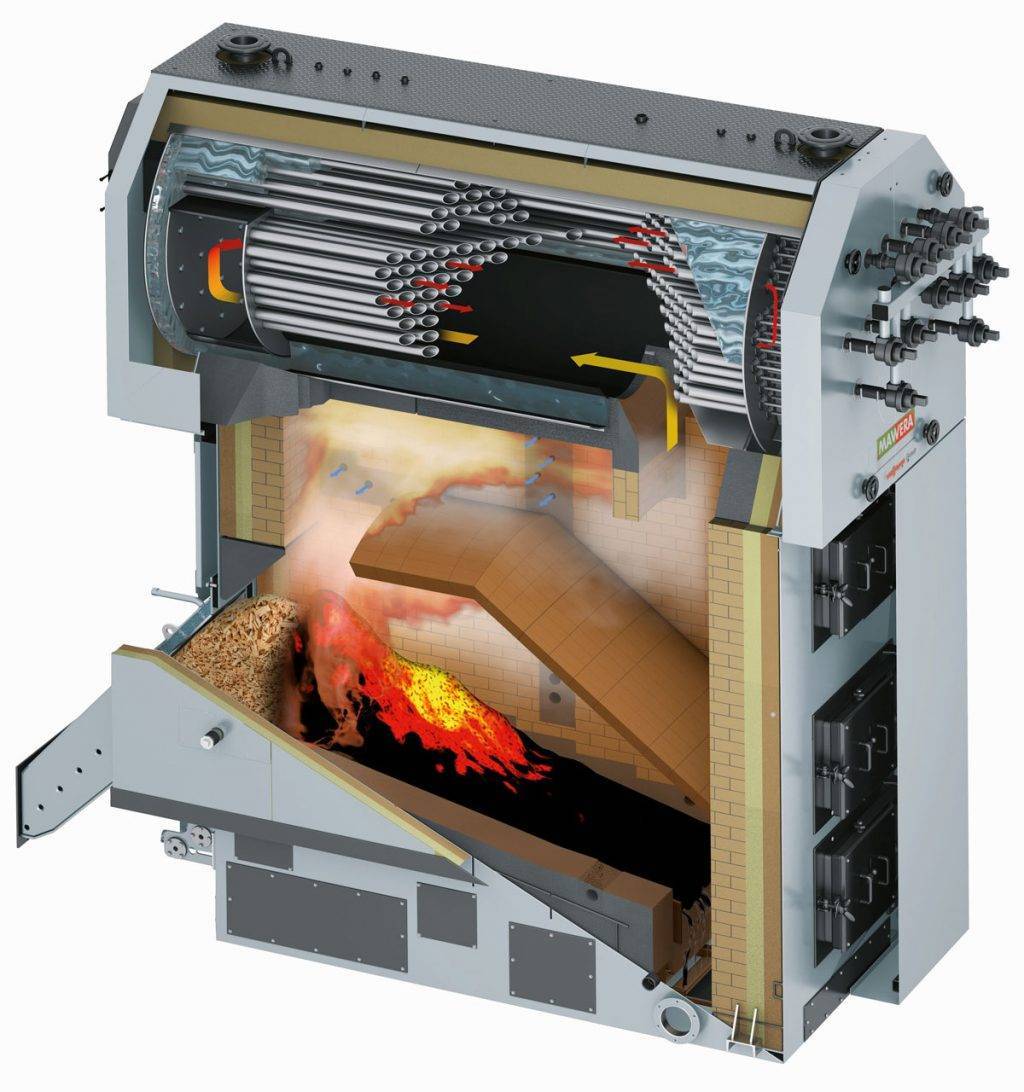

Схема печи длительного горения

Зольник выполняет функцию не только поддувала, но и позволяет производить систематическую очистку от золы и пепла камин. Здесь же принцип работы таков, что продуктов горения практически не остается.

А кислородом, напрямую участвующим в процессе горения печи, дровяная печь камин снабжается через специальное отверстие. Это своеобразный приточный патрубок, который позволяет регулировать приток кислорода и, соответственно, влиять на интенсивность горения печи.

Чугунная печь длительного горения

Ключевым моментом печи камина длительного горения является необходимость обеспечения достаточного количества кислорода. Это позволит поддерживать стабильное горение топлива в камере и обеспечит экономичный расход дров.

Сам процесс горения происходит в закрытом пространстве, откуда через специальную трубу, высвобождается древесный газ. Дальше нагретый газ идет во вторую, где происходит смешивание с вторичным воздухом, закаченным вентилятором.

Это обеспечивает беспрерывный процесс, который происходит до тех пор, пока полностью не сгорят дрова. При этом температура горения порой достигает 1200 градусов. При этом сырье расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого камина печи.

Высокий КПД (80-85%) печей каминов продолжительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку.

Устройство помогает равномерно прогревать водяной контур по всему периметру, увеличивая теплоотдачу. Температура отходящих газов обычно не превышает 130-150 градусов. Тепло, выделяющееся в камине, максимально эффективно прогревает теплоноситель.

Конструкция печи

Учитывая то, что тление происходит крайне медленно, камины длительного горения, в отличие от пиролизных печей и котлов, не так требовательны к качеству и влажности топлива. Конечно, производительность тоже уменьшится при влажных дровах (более 30%), но не так сильно упадет, как в пиролизном котле.

Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов. Но это скорее заводские модели. А вот конструкции, выполненные своими руками, лучше отапливать все же дровами.

Сама модель печи длительного горения появилась на рынке сравнительно недавно. В начале 21 века компания Stropuva благодаря инженеру Эдмунтасу Штропайтис нашла решение проблемы постоянного добавления топлива в котел.

Именно он первым придумал подачу кислорода сверху, благодаря чему став возможен реализации длительного горения. На сегодняшний день это наиболее практичное устройство для обогрева дачи, уровень производительности которого достигает 70, а иногда и 100%.

Виды бытовых печей из чугуна

Существует несколько разновидностей дровяных печек, изготовленных из специальной марки чугуна:

  • простые отопительные (буржуйки);
  • печи – камины;
  • отопительно-варочные;
  • источники тепла длительного горения.

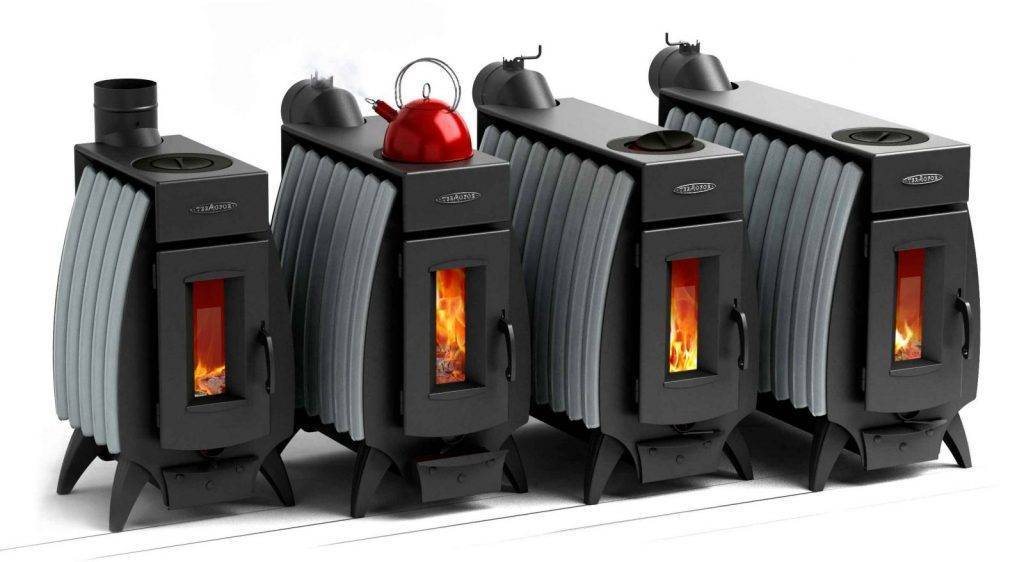

Так выглядят буржуйки из чугуна

Печь — буржуйка чугунная – простейший и самый дешевый вариант дачного отопителя на дровах. Агрегат состоит из двух камер – зольной и топливной, разделенных колосниками. Сзади или сверху корпуса выведен патрубок для подключения дымохода, а подача воздуха осуществляется путем прикрывания дверцы зольника либо с помощью регулируемой заслонки.

К сожалению, чугунные печи — буржуйки нельзя отнести к эффективным средствам обогрева дачи или частного дома. КПД подобных агрегатов не превышает 40%. Это значит, что львиная доля тепла от сжигания дров попросту вылетает в дымоходную трубу.

В плане эффективности недалеко от буржуек ушли и чугунные печи для дома, сделанные в виде каминов. Они скорее выполняют декоративную функцию, нежели реально обогревают комнаты. Отличие от первой группы состоит в схожести с настоящим камином по форме топливника и передней панели, закрытой широким панорамным стеклом.

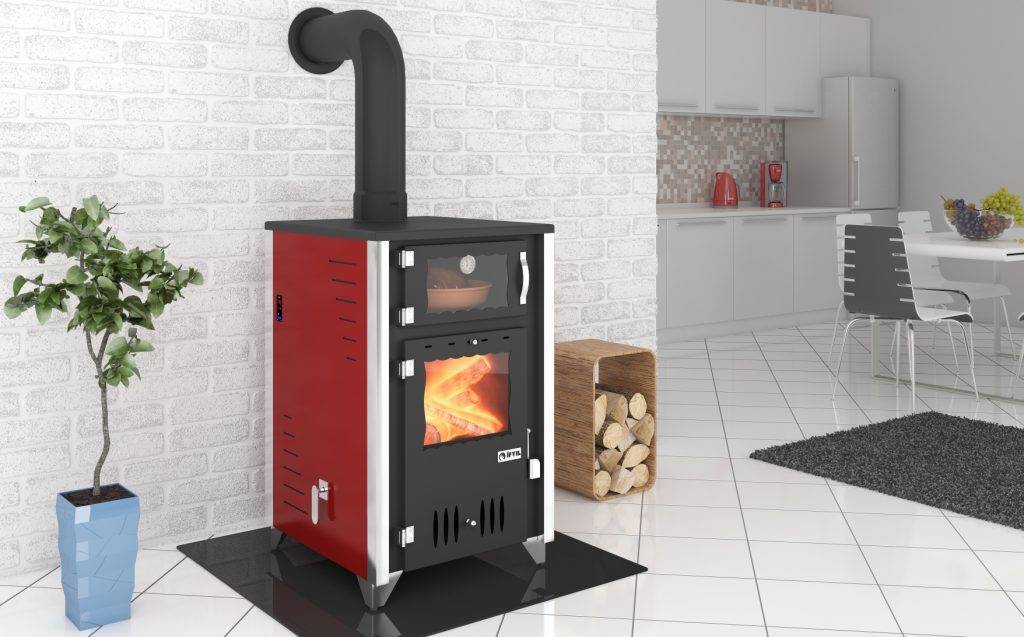

Варочная печка из чугуна снабжена плитой с конфорками, куда можно поставить посуду для приготовления и разогрева пищи. По конструкции она мало отличается от традиционной буржуйки, только в более продвинутых моделях варочная поверхность защищена от прямого воздействия пламени горизонтальной перегородкой.

Наиболее эффективны для отопления дачи чугунные печи длительного горения. Их конструкция модернизирована различными способами с одной целью – максимально отнять вырабатываемое тепло от дымовых газов и передать его в помещение. За счет этих усовершенствований, которые будут описаны далее, КПД отопителя возрастает до 60%.

Чугунные печи для обогрева дач и частных домов, предлагаемые разными производителями, могут комплектоваться дополнительными элементами, расширяющими их функциональность:

  • водяным контуром, используемым для подключения 1—2 отопительных радиаторов;
  • панорамным стеклом, позволяющим созерцать горение дров и вовремя подкинуть полено – другое;
  • удобной заслонкой для регулирования потока воздуха;
  • духовкой, дополнительным отделением для дров.

Преимущества камина с воздушным отоплением

В чем же заключает плюс конвекционного типа теплообмена по сравнению со стандартной схемой устройства камина? Давайте рассмотрим этот вопрос более детально:

  • Обычный камин, без каких либо дополнительных приспособлений, работает по стандартной схеме: тепло в нем поддерживается ровно до той стадии, пока горят дрова.

    Именно это и ставит под сомнение экономичность такого агрегата в современных условиях жизни. Если же увеличить поступление дополнительного объема воздуха в каминную топку, то это поможет улучшить процесс горения и обеспечит стабильную его работу. Внедрение воздушного отопления в камин, снижает потребление топлива на 20%.

  • Дымоотводящие каналы необходимы для отвода продуктов сгорания. Но если помимо обустройства этих труб проложить еще дополнительные каналы, в которые бы поступал нагретый конвекционным путем воздух, они бы обеспечивали дополнительное повышение температуры.

Камин с водяным и воздушным отоплением

Кожух для воздушного камина помогает повысить температуру в доме несколькими способами:

  1. Радиацией – прямой нагрев воздуха от открытой топки в камине.
  2. Теплопередачей – нагрев стен камина и прямая передача горячего воздуха в помещение.
  3. Конвекцией – процесс перемешивания холодных и горячих потоков воздуха в доме.

Камин с водяным и воздушным отоплением

Единственный момент, который нужно учитывать при обустройстве камина с воздушным отоплением – это планирование такого устройства на этапе строительства дома. Это напрямую связано с толщиной стен дома и особенностями их возведения.

Камин с воздушным отоплением детально

Работает воздушный камин на закрытой топке. Многие производители уже сразу предлагают готовые комплекты с кожухом, которые представляют собой моно блок. Внутри расположены зазоры, через которые происходит многократное прохождение воздуха.

По стоимости, воздушный камин значительно дешевле, чем аналогичный агрегат с водяным контуром. При этом он нисколько не уступает по эффективности и теплоотдаче, если, конечно, грамотно выполнена вентиляционная разводка.

Типичная схема подключения камина к отопительной системе

Особенностью каминов с водяным контуром является двойная передача тепла: сначала топка нагревает воду, а затем уже радиатор нагревает сам воздух. Здесь же происходит мгновенная передача тепла за счет конвекционных потоков.

Принудительно организованная конвекция позволяет изменить радиус отопления с 3 метров до 10 метров. Также с помощью конвекции можно изменить климатические условия дома, повысив или снизив влажность.

Конечно, этот способ потребует дополнительных финансовых вложений, но он позволит обеспечить оптимальный уровень комфорта в загородном доме.

Микроклимат в доме

Особенности выбора, монтаж своими руками и эксплуатация

Мощность камина выбирают исходя из площади отопления

Камин, оснащенный системой с контуром и котлом, подходит для водяного отопления всех комнат дома. Он подключается к системе посредством труб в топке. При покупке оборудования нужно учитывать:

  • Особенности безопасной установки и подсоединения к коммуникациям.
  • Мощность. Для дома с общей площадью 100 м2 подойдут модели от 7 кВт, в помещениях менее 80 м2 допустимо маломощное оборудование. Стоит учитывать, что 1 кВт мощности идет на обогрев 10 м2 жилища.
  • Материал. Стальные агрегаты при недорогой стоимости больше подвергаются коррозии. Чугунные долго аккумулируют тепло, но их цена дороже.
  • Наличие режима длительного горения. Такие устройства энергоэффективны, имеют КПД 75-90%.
  • Комплектацию. Стандартный водяной камин оснащается зольником, трубами, дымоходом, варочной плитой, жаростойкой створкой.
  • Возможность заливки антифриза в систему. Глицериновый раствор, этиленгликоль и пропиленгликоль не замерзают при -30 градусах.

Все технические параметры есть в документации изготовителя.

Монтаж своими руками

Встроенный водяной контур внутри камина

Компактность и небольшой вес каминного оборудования исключает строительство массивного фундамента. Достаточно сделать настил из листового материала, выложить плитку или другое огнестойкое покрытие. Самостоятельная установка производится так:

  1. Снятие заводской упаковки и проверка конструкции на целостность.
  2. Контроль готового покрытия уровнем.
  3. Вынос патрубка на один уровень с дымоотводным каналом.
  4. Сборка газоотводных элементов.
  5. Монтаж колосников, зольника, решетки и створки.
  6. Герметизация места подключения очага к дымоходу, а также стыков и швов.

Одноконтурный трубопровод утепляется.

Правила эксплуатации

Дымоход необходимо чистить дважды в год во избежание возгорания

При использовании каминов с гидравлическим теплообменником необходимо придерживаться ряда требований:

  • Чистка дымовыводных каналов от сажи 2 раза за год.
  • Регулярное, по мере накопления, удаление золы из топки и зольника.
  • Слив воды из труб, если система не используется летом.
  • Предварительный осмотр радиаторов, емкости, насоса, фитингов и фильтров перед запуском отопления.
  • Очистка стеклянной дверки специальными средствами.
  • Заполнение теплообменников водой для предотвращения прогорания.
  • Подача теплой воды в режиме разогретой печки.
  • Использование циркуляционного насоса с байпасом для повышения эффективности системы.

Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого.

Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

  • металлическими – стальными или чугунными;
  • кирпичными;
  • комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

Преимущества и недостатки печей с водяным отоплением

Основные преимущества:

  • Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
  • Небольшие размеры.
  • Простота в эксплуатации и обслуживании.
  • Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
  • Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
  • Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
  • Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

  • Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
  • Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб

м

помещения требуется печь мощностью 1 кВт

м. помещения требуется печь мощностью 1 кВт.

Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.

Печь для водяного отопления

Чтобы смонтировать в доме полноценное водяное отопление, в линейке предусмотрена модель с теплообменником – печь камин ангара аква. Данная модель имеет стандартный вес, но ее габариты отличаются и составляют 1,2*55*49 см. Благодаря возможности работы с водяным отоплением данная модель способна обогреть 230 квадратных метров площади.

Она может одинаково хорошо функционировать с системами:

  • с гидравлической циркуляцией;
  • открытого типа;
  • с принудительной циркуляцией;
  • закрытого типа.

Схема устройства печи-камина Ангара Аква

Основным ограничением является объем водяного наполнения системы, не превышающий 130 литров. В остальном контур может иметь насос, а может работать и без него. Печь камин аква обеспечивает выходную мощность в 18 киловатт, причем 9 из них полностью отдаются только на водяной контур, обеспечивая полноценное отопление по всему периметру. Покупка данной модели должна сопровождаться приобретением множества дополнительных компонентов, которые не входят в основную стоимость печи.

Так отдельно придется купить:

  • дымоходную трубу;
  • арматуру для подключения;
  • защитный экран и другие детали.

Инструкция для правильного розжига

При соблюдении этих правил печь прослужит еще очень долгий срок с высокой прогрессивностью:

  • В самом начале положите в топку бумагу, а сверху немного щеп и поджигайте. Двери пусть будут немного открытыми, ручка подачи воздуха должна быть на максимуме.
  • После того как огонь разойдется, положите несколько поленьев срезами в верхнюю сторону.
  • Когда огонь начнет разгораться, можно уменьшать интенсивность поступления кислорода.
  • Остальные дрова добавляйте по мере прогорания предыдущих дров.
  • Когда отопление кончается, необходимо обязательно перекрывать подачу воздуха в печь.

Покупать или строить?

В продаже имеются только металлические печи с водяным контуром. Фундамент и разгром в доме для установки металлической печи не нужны, но и полезными качествами кирпичных она не обладает. В энергоэффективном доме (см. далее) можно ставить только металлическую печь. Выпускают такие многие печные фирмы, в т.ч. зарубежные ABX (Чехия), MBS (Сербия), EdilKamin (Италия). Тут, во-первых, нюанс: не спутайте с банной печью, снабженной водогрейкой для ГВС; для отопления банные печи непригодны. Отличия, если в спецификации не указано, что печь именно отопительная – банная печь всегда с каменкой. Второе – та же печь, но с водяным контуром, в продажу часто идет как котел. Как отличить от настоящего котла? По наличию варочной поверхности и топочной дверцы со смотровым стеклом. Котел не предназначен для посиделок у огонька. Третье – EdilKamin построены по схеме с водяной рубашкой и не предназначены для использования в качестве основных отопительных приборов; это фактически печь-камин с водяным контуром, см. ниже. И, наконец, российские печи с водяной рубашкой Бренеран (признак – «Аква» в названии) должны устанавливаться в нежилом помещении или в отдельной котельной, но для дачи Бренераны самое то: именно Бренеран Акватэн стоит до 20 000 руб. (без доставки). О других отечественных печах с водяным контуром см. видеообзоры:

Видео: обзоры печей с водяным контуром

Кроме того, если вы намерены купить печь для водяного отопления, учтите:

  1. Для фабричных печей с водяным контуром действительны все указанные далее эксплуатационные ограничения;
  2. Если отопительный котел часто продается с полным комплектом штатной обвязки, то печь – всегда без нее. Подбор и монтаж обвязки – особая непростая тема, а ее стоимость может перекрыть разницу в цене печи или котла;
  3. В продаже имеются также каминные топки с водяным контуром. Это ни в коем случае не основные отопительные приборы, что бы там не обещали в рекламе! Каминная топка с водяной рубашкой (как и печь EdilKamin) включается в действующую локальную (домовую) СО с котлом для экономии штатного топлива или в СО энергоэффективного дома, см. далее.

Видео: об опасности камина с водяным контуром

В целом, если ваш дом с подвалом, в первую очередь нужно рассмотреть вопрос о приобретении и установке котла. Подвал всегда даст возвышение регистров над отопительным прибором, необходимое для построения простой, недорогой и энергонезависимой гравитационной СО (см. далее). Тепло от печи (камина) без водяного контура для стряпни и/или любования огоньком под коньячок с икоркой даром не пропадет: автоматика котла его «учует» и сэкономит штатное топливо.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
