Печь для бани на газу – как выбрать или сделать самостоятельно

Типы конструкции железной печи

Выделяют 2 типа устройств отопления из металла для бани:

1. Горячего. Такие конструкции быстро нагреваются. Специалисты рекомендуют устанавливать их в помещениях непостоянного использования, например, на даче. В других помещениях контролировать температуру нагрева будет невозможно, что приведет к перегреву воздуха.
2. Холодного. Агрегаты снабжают системой контроля температуры. Стенки таких устройств не нагреваются выше 50 С.

По типу конструкции устройства отопления делят на холодные и горячие Выделяют 3 вида конструкции отопительных устройств:

1. Аппараты закрытого типа. Компактное оборудование устанавливают в небольших банях. Изнутри устройство обкладывают огнеупорным материалом для повышения теплостойкости. Также размещают решетку для камней.
2. Агрегаты открытого типа. Аппараты часто снабжают емкостью для воды и открытой каменкой.
3. Комбинированные аппараты.

Выделяют печи открытого, закрытого и комбинированного видов

По виду топлива выделяют печи для бани:

• на угле;
• дровяные;
• электрические;
• газовые печи.

3 вида топлива: дрова, электричество и газ

Прежде чем начинать описывать принцип работы печного оборудования, работающего на газу, нужно разобраться с его устройством. Элементы конструкции:

• газовая горелка для печи в баню;
• источник топлива;
• камера для сгорания газа;
• дымоход для выведения испарений;
• емкость для камней;
• конвектор для терморегуляции;
• панель управления;
• металлический корпус;
• защитный экран между каменкой, камерой сгорания.

Предлагаем ознакомиться Каркасная баня своими руками: как построить качественно

Человеку нужно открыть подачу газа, зажечь огонь. После этого выставить мощность подачи газа, дождаться пока камни в каменке полностью прогреются.

Конструкция печи

Как правильно выбрать газовую печку для бани

Печка – это самый важный элемент парной. От нее зависит, насколько комфортным и полезным будет посещение бани, и сколько это будет стоить.

Дизайн газовой печки – не последний критерий выбора. Важен также объем камней, плеснув воду на которые можно регулировать жесткость пара и прочие характеристики парения

Что касается технических параметров, то главными являются:

• площадь парного помещения;
• номинальная мощность;
• тип топки;
• материал изготовления;
• способ управления;
• особенности монтажа;
• дизайн.

Если мощность печки будет слишком большой для объема парной, то воздух нагреется быстро, а камни прогреться не успеют. Значит, получить достойный пар будет проблематично.

При малой мощности, печь будет работать на пределе своих возможностей, что приведет к ее быстрому износу, деформациям. В итоге придется тратиться на дорогостоящий ремонт или и вовсе покупать новый агрегат.

Следовательно, необходимо определить объем парной приплюсовать к нему объем смежных помещений, если их также планируется обогревать с помощью этой же печи. К полученному значению можно добавить 20-25% и на основе этих данных выбирать модель уже по остальным критериям.

Облицовка газовой печки кирпичом или плитами натурального камня существенно повышают теплоотдачу агрегата, защищают любителей бани от прямого воздействия высоких и сверхвысоких температур

Важно обратить внимание на топку, которая должны быть выполнена из марок стали, способных выдерживать высокие температуры и их значительные перепады. Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур

Желательно, чтобы печка имела тепловую инерцию, то есть могла сохранять тепло после выключения. Это позволит не только сэкономить топливо во время купания, но и просушить банные помещения после завершения всех процедур.

Если печь будет греть воду и для душевой, которая находится за пределами парилки, стоит выбрать модель с выносным баком. Любителям влажного пара нужно покупать печку с открытой каменкой. Для ценителей сухого жара потребуется агрегат с закрытой каменкой, в которой прогрев камней достигает 500°С.

Мультирежимные модели помогут не ограничивать себя в чем-то одном и, в зависимости от настроения, париться то в русской парной, то в финской сауне. Некоторые печки способны обеспечить условия восточного хамама и инфракрасной сауны.

Дополнительное оборудование позволит управлять агрегатом на расстоянии и готовить баню к своему приезду, находясь за сотни километров от нее. Остается пожелать удачной покупки и легкого пара!

Алгоритм возведения металлической печи

Для печи следует сделать фундамент из негорючего материала. Подойдет шамотный кирпич, листовой металл или бетон. Чтобы выполнить основание эстетичным, его можно облицевать кафельной плиткой. Дверцу топки направляют в противоположный угол. Полы изготавливают из пожаробезопасного материала. Если применяют дерево, то его накрывают металлическим листом шириной в 60 см.

Чтобы создать классический дизайн интерьера в бане, печь из металла можно обложить кирпичом. Кроме того что это красиво, такой ход позволит предупредить ожоги. Чтобы правильно соорудить дымоход и определить, на каком расстоянии от стен следует расположить каменку, обязательно следует изучить инструкцию.

№1. Критерии выбора печи для бани

Вопросам выбора надежной и долговечной печи необходимо заняться до начала строительства бани, на этапе ее проектирования. Такой подход позволит заранее рассчитать основные параметры оборудования, организовать необходимое фундаментное основание, предусмотреть варианты монтажа печи. При этом основными критериями при выборе являются:

• тип и конструктивное исполнение печки, используемый вид топлива;
• мощность и производительность, соответствие указанных параметров размерам парилки и бани в целом. Недостаточная мощность приводит к работе оборудования на износ. Слишком высокая производительность означает быстрый нагрев помещения при недостаточной температуре камней, что приводит к дисбалансу в принятии оздоровительных процедур;
• принцип работы печи. Классические модели требуют постоянного обслуживания. Печи длительного горения могут давать тепло в течение 4-6 часов, не требуя вашего вмешательства;
• наличие в комплекте бака для воды;
• наличие функции конвекции;
• качество пара. Печи комплектуются каменками открытого или закрытого типа. В первом случае в парилке создается легкий, сухой пар, во втором – влажный.

№7. Холодные и горячие печи

В зависимости от того, насколько прогреваются стенки, печи могут быть:

• горячие, поверхность нагревается до 100С, так что в парной быстро становится тепло. Такие печи отлично подходят, если в бане нет постоянного отопления. Минус – невозможность контролировать температуру в парной, вплоть до того, что воздух может сильно перегреться;
• стенки холодных печей нагреваются до 45-50С, через специальные каналы забирается холодный воздух, а возвращается он уже в нагретом состоянии. Тепловой режим при этом стабильный, влажность и температуру можно регулировать. Прогреваться парная будет долго, но если вы никуда не торопитесь, вы оцените все преимущества данных печек.

Тонкости установки

Монтаж металлической печи следует производить с соблюдением специальных требований:

• Основание, на котором устанавливается конструкция, должно быть прочным, устойчивым, пожаростойким.
• Стены рядом с отопительным прибором необходимо облицевать жаропрочным материалом.
• Выходная труба и дымосборник печи должны иметь одинаковый диаметр.
• Под топливным каналом следует уложить огнестойкий лист для предотвращения возгорания.
• Уклон пола в парной должен идти вниз от отопительного прибора, чтобы под настил не попадала вода.

Схема установки зависит от разновидности печи, особенностей расположения топки, типа дымохода

При выполнении монтажных работ важно помнить о том, что безопасность эксплуатации отопительного оборудования и самой бани зависит от строгого соблюдения правил монтажа

Материалы для дымоходов

Перед приобретением материалов необходимо определиться с конструкционными особенностями дымохода.

Кирпичная система

Сооружение выполняют из жаростойкого кирпича с использованием специальной сухой смеси или печной глины. Помимо этого, может понадобиться материал для создания грибка над трубой.

Конструкция из металла

Перед приобретением материала для изготовления металлического дымохода в бане, необходимо составить его точную схему с подробным расположением всех углов и поворотов трубы.

Также понадобится 2 железных полотна с отверстиями, соответствующими диаметру трубы. Их фиксируют на потолке бани и на полу чердака. Понадобится и жаростойкий материал, который будет закреплен вокруг трубы в месте ее выхода на деревянный чердак.

Для создании гидроизоляции вокруг дымохода на кровле необходимо приготовить герметик или специальный резиновый уплотнитель.

Выбор труб: на что обратить внимание

При покупке железных дымоотводных труб нужно определиться с их сечением. В основном, оно зависит от мощности печи, но для большинства банных вариантов этот параметр равен 15-20 см. Не стоит брать слишком большой диаметр, так как он будет слабо сохранять тепло. А слишком маленький – не создаст нужную для вывода дыма тягу. Как бы там не было, сечение трубы не должно быть меньше диаметра выводного патрубка отопительной конструкции.

Существует еще ряд требований, предъявляемых к элементам дымохода в бане:

• Минимальная высота трубы – 5 м. Пренебрежение данным требованием грозит ухудшением тяги. Точное значение высчитывается в зависимости от расположения трубы на крыше. В любом случае, она должна возвышаться над коньком минимум на полметра. Идеальной высотой от конька считается 1,5 м, но это не обязательно;
• Минимальная толщина металла, используемого при создании трубы, – 1 мм;
• Если планируется, что система дымохода будет оснащена баком для горячей воды, то его нужно обязательно отразить в предварительно составленной схеме. Лучше, если резервуар будет сделан из нержавеющей стали.

Газовая печь для сауны или бани?

Время не стоит на месте: все больше любителей попариться понимают не только существенную разницу между национальными банями соседских народов, но и то, что кондиции этих бань требовательны к нагревающему оборудованию, устройству помещения и другим составляющим.

Отсюда вопрос: в какой из бань газовая печь будет к месту? И так ли уж она противопоказана для другой?

Ответить на него довольно просто: газ — это всего лишь топливо, а настоящее значение для вашей бани будет иметь материал, из которого изготовлена эта печка.

Ведь не станет же для вас большим открытием, что газовую горелку можно поставить не только в металлическую, но и в кирпичную печь?

А кирпичная печка — это самый оптимальный агрегат для настоящей русской бани.

Но не всякая печь из кирпича годится под газ. Какие же существуют ограничения?

1. Топочная часть не должна быть слишком большой, но и факел от горелки не должен касаться материала печи.
2. Не годится печь без системы дымооборотов. Годится схема голландской или шведской печки.
3. Колпаковые печи тоже не вариант для перехода на газ, потому что не удержится продукт сгорания газа под колпаком, его вынесет в дымоход, а задача колпака — успеть забрать тепло. В данном случае — не успеет.

Наименее подходящей для русской бани будет металлическая печь без экранирования. А вот с добротным кирпичным экраном — тоже вполне допустимый вариант.

Что касается сауны, то ей требуется быстрая и сильная конвекция. Следовательно, лучшими печами будут те, которым ничего не мешает свободно нагревать свежий воздух, притекающий через вентиляцию с улицы — это либо металлическая печь без внешней отделки с открытой каменкой, либо та же печь в кожухе-сетке.

Газ в качестве топлива ведет себя достаточно управляемо и предсказуемо, если не нарушать инструкцию по эксплуатации. Поэтому можно без сюрпризов получить заданные условия.

А для лучшего понимания, давайте рассмотрим вот что:

Монтажные работы по обустройству газовой печи

В зависимости от типа печи монтаж может иметь определенную специфику. Если вы решили обустраивать кирпичную печь, то стоит учитывать, что расходы в этом случае будут немного выше. Поэтому многие находят более экономное решение и облицовывают кирпичом металлическую печь. При этом внешние характеристики конструкции не будут ничем уступать эстетичности кирпичной печи, а сэкономить получится приличную сумму.

Независимо от типа конструкции, который пришелся вам по душе, при монтажных работах следует соблюдать определенные правила, установленные нормами безопасности. Ведь от того, насколько ответственно и грамотно выполнен монтаж печи будет напрямую зависеть ее долговечность, надежность и эффективность.

Файл для скачивания. КУТКИН. Газовая печь с наддувной горелкой. Инструкция по установке печи, параметры и принцип работы.

Файл для скачивания. Печь Сибирь (газовые и газово-дровяные модели). Инструкция по эксплуатации и установке.

Последовательность выполнения работ

Любые монтажные работы, как правило, следует начинать с составления проекта, который будет включать детальную информацию о расходе материалов, последовательности выполнения работ, месте расположения и т.д. Чтобы не допустить ошибок в первоначальных расчетах, лучше обратиться в специализированную организацию, сотрудники которой просчитают все важные показатели с учетом особенностей эксплуатации объекта.

Установка газовой печи в баню — проект

На подготовительном этапе следует определиться, где будет размещаться печь. Ее рекомендуется располагать возле стены. Это позволит обеспечить поддержание оптимального температурного режима независимо от размера помещения и количества человек, находящихся в парилке. Также подобное расположение печи даст возможность сократить теплопотери. При составлении проекта обязательно следует предусмотреть наличие вентиляции, которая обеспечит выведение лишней влаги из помещения.

Пример установленной каменки

Чтобы облегчить и ускорить монтажные работы, можно подобрать модель печи, которая полностью смонтирована в заводских условиях. Также можно установить газовое оборудование в заранее возведенную кирпичную конструкцию.

В этом случае выбор полностью зависит от материальных возможностей покупателя и площади помещения. В некоторых случаях, несмотря на достаточно трудоемкий монтаж и немалые расходы, многие ценители классической парилки отдают предпочтение именно такому варианту. Чтобы не допустить ошибок при обустройстве кирпичной печи, рекомендуется доверить этот вопрос специалистам, так как даже малейшие отклонения от требований в этом случае недопустимы.

Монтажные работы по установке дымохода

Дымоход должен быть тщательно изолирован, что позволит сократить потери тепла в бане. Для этого необходимо утеплить потолок и крышу, через которые проходит труба.

В качестве материала, который будет использоваться для изготовления дымохода, можно рассматривать нержавеющую сталь или керамику. Керамический дымоход обойдется немного дороже. Однако этот материал считается наиболее подходящим для создания безопасного и надежного дымохода.

Особое внимание также стоит уделить изолирующим материалам. Современный рынок предлагает множество решений, которые отличаются своими техническими характеристиками и, соответственно, стоимостью

Экономить в этом случае не рекомендуется. Лучше один раз потратиться на создание качественной изоляции, чем впоследствии переделывать уже готовую работу.

Также при обустройстве дымохода необходимо придерживаться некоторых правил, которые помогут сделать вашу парилку эффективной и безопасной в эксплуатации:

• дымоходную трубу ни в коем случае нельзя объединять с вентиляционной системой;
• длина дымохода должна быть не меньше 5 м от уровня горелки;
• не рекомендуется изменять конструкцию дымохода самостоятельно. Если существует такая необходимость, лучше предварительно согласовать изменения со специалистами.

Схема установки печи и дымохода

Все работы, которые касаются установки газового оборудования, должны быть согласованы и разрешены к исполнению соответствующими службами газа. В обязательном порядке должна быть проведена проверка правильности его работы.

В заключение можно сказать, что установка и подключение газовой печи – процесс не из простых, он требует неукоснительного соблюдения требований безопасности. Профессиональный поход в этом вопросе – одно из важнейших условий, при соблюдении которого газовая печь будет работать стабильно в течение долгих лет, гарантируя полную безопасность эксплуатации.

Что такое теплообменник

Принцип работы теплообменника заключается в передаче тепловой энергии от нагретого предмета к более холодному. Для бани возможны разные конструкции, но принцип их действия всегда один — в печи нагревается некоторое (небольшое) количество воды, которое проходит цикл естественной циркуляции — горячая вода поднимается вверх, отдает тепло и снова возвращается в участок петли, расположенный внутри (или снаружи) печи.

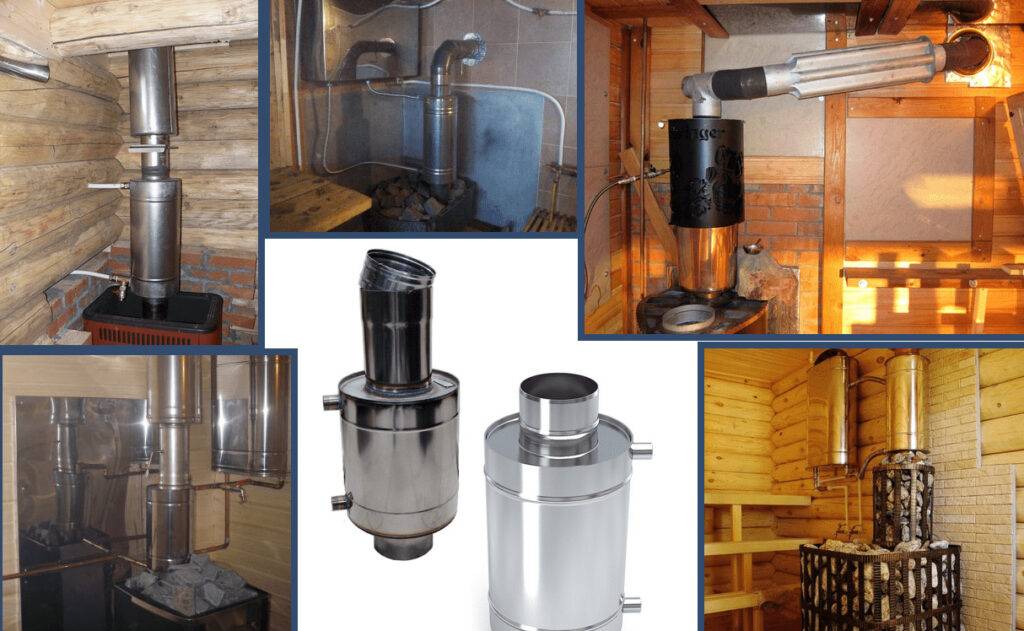

Варианты теплообменников

Трубопровод входит в емкость большего размера, где находится холодная вода. Отдавая тепловую энергию, циркулирующая жидкость нагревает воду и подготавливает ее для использования в ходе банных процедур.

В сети есть источники, утверждающие, что обычный бак с водой также является теплообменником. Однако он не может входить в группу подобных устройств по определению — прямой нагрев воды в емкости не является процессом теплообмена в том смысле, что источником тепла является посторонний процесс.

Использование теплообменника дает немалый эффект не только в отношении экономии топлива, но и в плане долговечности. Большой бак с водой способен служить сравнительно недолго — постоянный контакт с пламенем быстро старит металл и выводит емкость из строя.

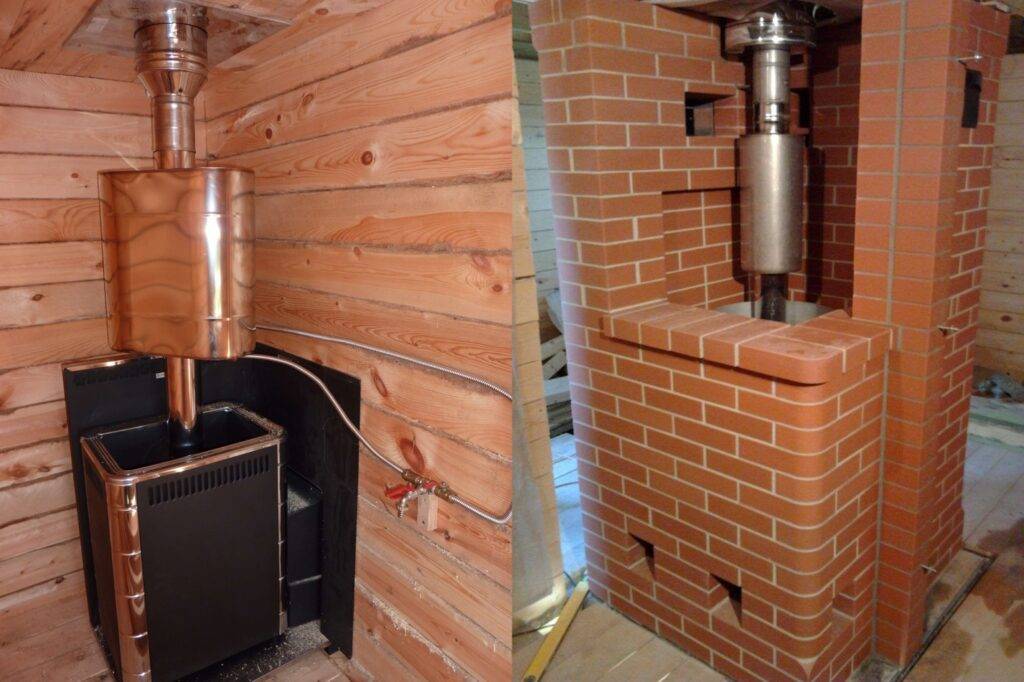

Использование теплообменника дает немалый эффект

Как выбрать

Выбор подходящего теплообменника основан на анализе конструкции имеющейся (или строящейся) печи. Если нужен небольшой встроенный бак, надо сначала найти порядовку, рассчитанную на установку дополнительных емкостей.

Если планируется монтаж на дымоход, надо выбирать модель одинакового диаметра. Это важный момент, так как использование переходников здесь крайне нежелательно. Кроме того, важен объем емкости — если он слишком мал, вода может закипеть. Если слишком велик — нагрев будет продолжаться слишком долго, особенно, если внешний накопитель достаточно велик.

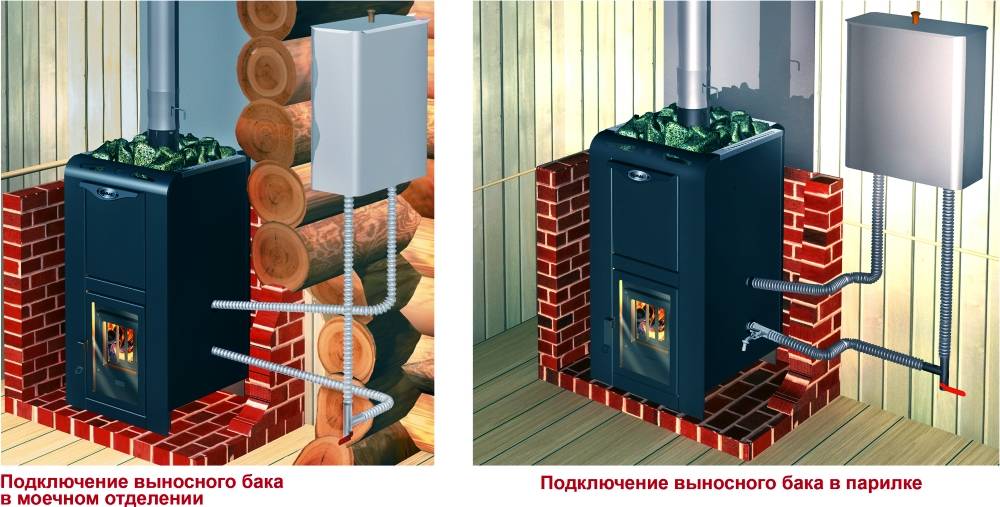

Варианты подключения

Еще одним важным моментом станет стоимость теплообменника. Рекомендуется отдавать предпочтение отечественным моделям — они на порядок дешевле, а изготовлены из металла лучшего качества.

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

• Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
• На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
• Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
• После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.

• Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

• Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.

• Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.

• Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.

• Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.

• Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Устройство

Чаще всего объектом для объединения служит твердотопливный котел и электронагреватель, это обосновано в практическом и экономическом плане. Такое устройство, работающее на дровах и электричестве, удобно эксплуатировать, устанавливая необходимую температуру. Доступность топлива обеспечивает бесперебойную работу всей системы.

Этот контур может быть общим для нагревания от пламени или от работы ТЭНов. Теплообменник устроен так, что одна его часть находится в непосредственной зоне топки, а другая уходит вниз под колосник, где и врезаются нагревательные элементы. В итоге открытое пламя не несет опасности элементам электросети.

Раздельные контуры характерны наличием водяной рубашки, которая образуется в полости между топкой и металлическим корпусом котла. Часть котла, предназначенная для работы на дровах, — это обычная дровяная печь, которая снабжена колосниковой решеткой и зольником. Регулировка интенсивности горения осуществляется только за счет изменения положения дверцы поддувала, так как труба, выполняющая роль дымохода, зачастую лишена шиберной заслонки.

Используемое электричество довольно дорого будет обходиться хозяину дома, поэтому ТЭНы выступают, как вспомогательный элемент системы отопления. Они имеют обратную связь с датчиком температуры посредством автоматического регулятора. Такая система позволяет включать и отключать электрическую цепь именно в нужный момент.

Вертикальное расположение печи

Если соблюдается такой принцип расположения, то колосники должны находиться непосредственно над каменкой. По диаметру печка соответствует тому калибру, который выбирается для трубы.

Алгоритм монтажа следующий:

• От трубы предстоит отрезать порядка восьмидесяти сантиметров. Края хорошо зачищаются;
• Днище соответствующего диаметра приваривается к основной части;
• Поддувный проем проделывается снизу;
• Монтаж колосников проводится по уровню выше, чем отверстие;
• Над колосниками необходимо вырезать щелку для топки;
• Отверстие для дымоходной части выполняется сверху печи;
• Дверцы, подогнанные по размерам, присоединяются к проемам.

Когда все работы завершены, остается отшлифовать готовое изделие, а затем красятся.

Газовые печи из кирпича

Печи такой конструкции долго прогреваются, но зато хорошо держат тепло. Поэтому прогревать стоит начинать  рано.

Внешний вид мало чем отличается от самой обычной дровяной печи. Она прекрасно будет смотреться в бане, оформленной в традиционном стиле. Топочная дверца служит для доступа к каменке, которая находится внутри конструкции. Она нагревается от потоков теплого воздуха, которые поднимаются за счет сгорания газа.

Здесь непосредственно над горелкой располагается каменка, к которой предъявляются особые требования. Камни для нагрева располагаются в корыте, изготовленном из металла, которое имеет по всему периметру борта (это не допускает заливаемую воду к огню).

Металлические газовые печи

Газовая печь для бани своими руками из металла отличается относительно небольшой толщиной стенок корпуса и небольшим количеством камней в каменке. Такая модель быстро прогревается, но и остывает тоже быстро. Модели такого типа достаточно компактны, ими можно оборудовать баню практически любой площади.

Такая конструкция является дешевой по затратам. При наличии небольшого набора инструмента ее можно изготовить самому в кратчайшие сроки. Здесь мы опишем изготовление газовой печи, которая работает от газового баллона. Многие положительно отзываются о такой конструкции, имеющей очень простое устройство.

Принцип работы газовой печи

В отдельной камере, которая располагается перед горелкой,  происходит смешивание газа с кислородом. Воздух поступает в топку и обеспечивает нормальное горение. Для обеспечения подачи воздуха и возможности чистки горелки в нижней части печи монтируется дверца. Подача газа осуществляется через трубку.

Если для печи используется баллонный газ, к этому следует отнестись достаточно серьезно. Такой баллон следует размещать вне помещения бани. Некоторые устанавливают баллоны в земле, за несколько метров от бани.  Следует учитывать, что пропановая смесь является более эффективной для работы печи.

Нужные материалы

Материалы требуется заготовить заранее.

Это позволит не отрываться во время работы:

Многие пишут, что можно использовать любой старый баллон для газа для обеспечения работы печи.

• Любой тормозной диск, главное, без трещин, он будет служить основанием для каменки.
• Купить две газовые трубы с диаметром 50 мм (они обеспечат подвод газа и воздуха в камеру) и одну с диаметром 100 мм (из нее будет изготовлен дымоход).
• Газовая горелка (лучше атмосферного типа).
• Соединения для подключений.

Ни в коем случае не берите соединения, выполненные из силумина. Они дешевые, но при нагреве или небольшом ударе сразу лопаются. Следует покупать выполненные из меди или бронзы.

Монтаж печи

Для начала производим обрезку баллона при помощи болгарки и отрезного круга. Диаметр базы обрезки должен соответствовать радиусу тормозного диска, чтобы без проблем была возможность его закрепить. При крепеже лучше всего использовать сварку, после чего следует зачистить потеки металла при помощи болгарки и зачистного круга.

• Для подачи воздуха в систему подготавливаем трубу радиусом 50 мм. Делаем в ней порядка 10 отверстий диаметром около 5 мм.
• Проделываем отверстие чуть больше диаметра трубы в нижней части баллона. Производим монтаж трубы, чтобы целый конец входил на 20 см из баллона. Обвариваем стык.

Вырезаем дверцу

• По такой системе производится крепление трубы для подачи газа.
• Для подключения к газу устанавливаем переходник для монтажа газа. Стык обрабатываем герметиком.
• Производим закрепление дымохода в верхней части трубы.
• Вырезается отверстие для дверки. К вырезанному куску металла прикрепляются завесы и присоединяются к корпусу.

При монтаже печи крайне важно защитить стену от перегрева и возгорания. Для этого между печью и стеной монтируется полотно из керамзита. Такая изоляция делается в два слоя

Такая изоляция делается в два слоя

В завершение следует применить и отражающий экран из нержавеющей стали. Возможно оборудование печи теплообменником косвенного нагрева

Такая изоляция делается в два слоя. В завершение следует применить и отражающий экран из нержавеющей стали. Возможно оборудование печи теплообменником косвенного нагрева.

Грамотно подобранные газовые печи для бани и качественно выполненные монтажные работы обеспечат вам комфортный и безопасный отдых.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

• диаметр сечения – 0,5-0,55 м;
• толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

• стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
• сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

• облегченные;
• обыкновенные;
• укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.
