Предназначение парового котла — классификация с описанием видов

Принцип работы

Функционирование парового котлового оборудования любого типа — одинаково по своему принципу, сравнимому с системой, представленной сообщающимися сосудами. Нагретая пароводяная смесь обладает меньшей плотностью, по сравнению с холодной водой.

И именно такой температурной разницей обусловлено стабильное выталкивание пароводяной смеси по направлению к верхней части устройства, где посредством сепаратора происходит отделение пара от жидкости.

Принцип действия парового котла

Паровые котлы являются устройствами повышенной опасности, что обусловлено избыточным паровым давлением, способным стать причиной взрыва котлового оборудования.

Кроме всего прочего, высокий температурный режим и наличие открытого огня, часто провоцируют возгорание, поэтому безопасность эксплуатации обеспечивается высокотехнологичными жаропрочными материалами и обязательным наличием системы контроля.

Электрические котлы

Паровой котел такого типа характеризуется:

  • простотой эксплуатации;
  • экономичностью;
  • экологичностью;
  • бесшумной работой.

Кроме того, такое устройство котлов гораздо проще, чем аналогичное у устройств, использующих твердое или жидкое топливо. Электрические котлы не нужно постоянно очищать о золы или шлака, да и само топливо не требует специальной дополнительной заготовки. Таким образом, вы сэкономите деньги, которые были бы затрачены на доставку топлива к вам домой и которые были бы затрачены на оборудование хранилища для топлива.

https://youtube.com/watch?v=2M_qMJoszUs

По своей конструкции электрические котлы подразделяются на:

  1. Приборы прямого действия. В них вода используется в качестве проводника электрического тока, которая нагревается согласно закону Джоуля-Ленца.
  2. Приборы косвенного действия. В них в качестве нагревательных элементов используются, например, ТЭНы.

Однако, если говорить о цене паровых котлов любого типа, то она достаточно высокая. Именно этот факт вызывает желание некоторых потребителей (особенно в сельской местности), создать такой прибор собственными руками. Давайте рассмотрим, возможно ли это осуществить в принципе?

Устройство

Паровые котлы собой представляют емкость, в которой вода нагревается и образовывает пар. В большинстве случаев они делаются в виде труб, разных размеров. Помимо трубы с водой, котел всегда имеет камеру для сгорания топлива (камеру сгорания). Ее конструкция может изменяться в зависимости от типа используемого топлива. Если это дрова, или твёрдый уголь, то снизу камеры сгорания ставится колосниковая решётка, на которую кладут горючее. С части которая находится снизу колосников, в топку подается воздух. А вверху камеры сгорания обустраивают дымотвод, который нужен для эффектной тяги – воздушной циркуляции и горения топлива.

Рабочий принцип паровых твердотопливных котлов немного выделяется от устройств, в которых в виде теплоносителя применен жидкий или газообразный материал. В другом варианте, топка подразумевает горелку, которая не прекращает работу сродни горелкам бытовой газовой печи. Для воздушной циркуляции также применяют колосниковую решётку и дымотвод, потому что в независимости от варианта топлива, воздух считается важнейшим требованием горения.

Горючий газ, получившийся от сгорания топлива, подымается к емкости с водой. Он отдает воде собственное тепло и выходит через дымотвод в атмосферу. Когда вода нагревается до температуры кипения, она начинает испаряться. Нужно отметить, что вода выветривается и раньше, однако не в подобных количествах и не с подобной температурой пара. Испарившийся пар собственными силами поступает в трубы. Подобным образом, циркуляция пара и смена агрегатных состояний воды происходит по настоящему. Рабочий принцип парового котла с конвективной циркуляцией подразумевает небольшое вмешательство человека. Все, что необходимо выполнить оператору, это обеспечить стабильный нагрев воды и проверить процесс при помощи специализированных устройств.

В случае с электробойлерами разогрев воды происходит легче. Она нагревается при помощи ТЕНОВ типа нагревательных элементов или находится в роли проводника и нагревается Согласно закону Джоуля-Ленца.

Принцип работы и устройство паровых котлов

Базовый принцип работы паровых котлов различных типов неизменен и прост – в котле в замкнутом объёме происходит нагрев воды с превращением её в водяной пар, который последствии и используется для совершения полезной работы. В качестве источника энергии для нагрева может служить энергия солнца, земли, или более традиционные газ, твёрдое топливо или электричество.

В зависимости от назначения котлов производимый пар подразделяется на два вида: насыщенный и перегретый. Насыщенный пар характеризуется температурой порядка 100°С и давлением в пределах одной атмосферы. Он генерируется бытовыми котлами и применяется в основном в системах отопления частных домов.

Перегретый пар – высокопотенциальный источник энергии с температурой до 500°С, может находиться под давлением до 260 атмосфер. Сфера применения перегретого пара: промышленные установки и энергетика — вращения турбин в тепловых и атомных электростанциях. Установки, производящие перегретый пар характеризуются более высоким КПД.

Устройство паровых котлов различных типов идентично и отличается лишь незначительными деталями. На первом этапе происходит обязательный этап очищения воды от солей металлов и лишнего кислорода. Это необходимо для предотвращения образование накипи и коррозии элементов котла. Ржавчина и накипь значительно снижают эффективность устройства, а в некоторых случаях способны полностью привести его в негодность.

Очищенная вода подаётся в специальный бак, из него по трубопроводу попадает в коллектор в нижней части котла, где и располагается зона нагрева. Здесь вода нагревается до 100°С и происходит образование водяного пара, который самостоятельно поднимается по трубам.

Полученный пар содержит большое количество влаги и непригоден для использования, поэтому следующим этапом является осушение рабочего тела. Осушенный пар поступает в паропровод для использования по назначению.

В промышленных котлах для получения перегретого пара, на последнем этапе в паропроводе дополнительно подогревают насыщенный пар для повышения его температуры и давления до заданных пределов.

По описанному выше принципу работают все паровые котлы, отличие в устройстве состоит лишь в размерах котла, типе и расположении коллектора, наличии предохранительных устройств, сложности автоматики, а также виде топлива, используемого для работы.

Рабочий принцип парового котла

Тепловым источником чтобы нагреть воду в паровом котле бывает разнообразной вид энергии: солнечная, геотермальная, электрическая, тепло от сгорания твёрдого топлива или газа. Появляющийся пар считается тепловым носителем, он переносит тепло сгорания топлива к месту его использования.

В самых разных конструкциях паровых котлов применяется общая схема подогрева воды и её превращения в пар:

  • Вода очищается и подаётся в резервуар при помощи электронасоса. В основном, резервуар размещен сверху котла.
  • Из резервуара по трубам вода течет вниз в коллектор.
  • Из коллектора вода подымается опять вверх через территорию нагрева (горения топлива).
  • Изнутри водной трубы образуется пар, который под воздействием разницы давлений между жидкостью и газом подымается вверх.
  • Вверху пар идет через сепаратор. Тут он отсоединяется от воды, останки которой возвращаются в резервуар. Дальше пар поступает в паропровод.
  • Если это не простой паровой котёл, а парогенератор, то его трубы вторично проходят через территорию горения и нагрева.

Для каких помещений подходит паровое отопление?

Паровое отопление применяется в определенных случаях, в основном, когда целесообразно утилизировать энергию дымовых газов от какого-либо производства. Как правило, чаще всего отапливаются производственные площади (цеха, мастерские, подсобные помещения, гаражи).

В настоящее время отопление паровым способом жилых помещений применяется редко, так как сложно регулировать температурный режим и существует опасность ожога паром при повреждении отопительной системы.

Паровые котлы, работающие на угле, газе или дизельном топливе устанавливают в тех помещениях, в которых нужно установить определенную температуру за короткий период времени. Объясняется это малой инерционностью паровых систем и большой отдачей тепловой энергии. Пар, кроме передачи своего тепла, передает скрытый тип тепловой энергии во время своей конденсации, которая была получена в процессе испарения. То есть тепловая энергия передается не только за счет охлаждения массы пара, но и за счет его конденсации.

Разбираемся, как выгодно печи для гаража купить и не ошибиться при выборе. Для каких целей, какие нормы и прочее можно узнать в статье печь буржуйка для гаража.

Схема парового отопления дома

Достоинства парового отопления:

  • можно применять радиаторы меньшей площади, за счет большой ∆t;
  • быстрое достижение требуемой температуры в помещении;
  • малый объем сконденсированной воды на возвратном трубопроводе, позволяет применять трубы небольшого диаметра;
  • возможность сократить расходы на отопление при возможности утилизации дымовых газов в парогенераторе.

Недостатки:

  • невозможность регулировки температуры радиаторов;
  • вероятность ожога при прикосновении к элементам отопительной системы (температура 120-130 С);
  • высокий уровень шума работы паровых котлов;
  • потери тепла в магистралях.
  • Паровые котлы, спецификации по их эксплуатации, должны подбираться в зависимости от поставленных задач и финансовой целесообразности их использования.

Котел паровой, цена зависит от объема

Применение паровых котлов

Паровые котлы классифицируются по давлению выпускаемого пара и делятся на три основных категории:

  1. Низкого давления – до 1,0 МПа;
  2. Среднего давления – от 1,0 до 10 МПа;
  3. Высокого давления – до 14 МПа.

Кроме этого, отдельной группой идут котлы сверхвысокого (до 20 МПа) и сверхкритического (до 24 МПа) давления. По производительности (тонн пара в час) паровые котлы бывают малой, средней и высокой производительности.

Основные направления применения паровых котлов:

  1. Энергетика – производство электрической энергии;
  2. Промышленность – производство пара требуемых параметров для технологических нужд;
  3. Отопление, в основном больших объемов помещений;
  4. Утилизация высокотемпературных компонентов производственной деятельности.

В электроэнергетике паровые агрегаты служат приводом для паровых электрических турбин генераторов – пар, выходящий из котла, приводит в движение турбину. В теплоэнергетике пар используется для нагрева воды для систем отопления и горячего водоснабжения больших объемов.

В промышленных технологических цепях котлы парового типа используются для предварительной обработки различного сырья – растительного и животного происхождения, пропарки емкостей и оборудования, дезинфекции, нагрева воды и так далее.

В качестве теплоисточника систем отопления паровые котлы применяются чаще всего для обогрева крупных объектов – цехов, ангаров, складов, гаражей, депо. Это обусловлено высокой тепловой эффективностью парового отопления, не требующей больших поверхностей нагревательных приборов.

Пар в качестве теплоносителя имеет высочайшее теплосодержание, в том числе теплоту конденсации пара. В итоге пар значительно превосходит по теплофизическим характеристикам воду – традиционный теплоноситель.

Последнее значимое направление использования оборудования – утилизация (сбор теплоты) высокотемпературных отходов. Чаще всего это дымовые газы промышленных печей различного назначения – металлургических, стекловаренных, химико-технологических и других. Также отбирается тепло при охлаждении атомных реакторов.

Устройство парового котла

Паровые котлы состоят из основных и вспомогательных агрегатов и частей, а также автоматики.

Основное требование к металлопродукции – из жаропрочных сплавов. Только так можно добиться максимально безопасной эксплуатации котельного оборудования.

Схема парового котла

Важная роль отводится системе безопасности. Это не просто датчики температуры и давления. Система включает механическую безопасность. Он включает в себя обратные клапаны, электрические клапаны и другую запорную арматуру. Эта двойная защита гарантирует максимальную безопасность, особенно в случае отказа электроники. В это время все функции берет на себя механик.

К системе водоподготовки предъявляются особые требования. Вода должна соответствовать определенным стандартам. Эти стандарты различны для прямоточных и барабанных установок. В последнем жидкость должна быть идеально чистой, практически дистиллированной. Ведь в таких устройствах он никуда не пропадает. То есть бойлер был залит один раз и проработает долгие годы.

Если вода жесткая с примесями, то через время все трубы забьются отложениями, ржавчиной. Уменьшается их диаметр, уменьшается теплопроводность, что приводит к снижению КПД. Пар будет не таким, как вы хотите (температура, влажность).

Несмотря на сложную конструкцию и низкую безопасность, паровые котлы по-прежнему пользуются спросом. Особенно на кораблях, в технологии электростанций, на заводах, где требуются высокие температуры охлаждающей жидкости. Поэтому производители делают все, чтобы повысить безопасность эксплуатации, снизить стоимость оборудования и сложность обслуживания.

Также рекомендуем посмотреть избранные видео по нашей теме.

Как работает паровой котел?

Паровой котел: устройство и обслуживание, подробный обзор.

Источники информации:

  • https://kotle.ru/parovye-kotly/ustrojstvo-parovyh-kotlov
  • https://clubpechnikov.ru/parovoj-kotel
  • https://pechiexpert.ru/parovoj-kotel

Источник – https://sovet-ingenera.com/otoplenie/o-drugoe/parovoj-kotel.html

Принцип работы и схема водогрейного котла

Теплоноситель нагревается до 115 градусов и после этого передает тепло отопительной системе. Вода становится паром при температуре 100 градусов, поэтому для предотвращения закипания, в котле постоянно поддерживается высокое давление.

Чем оно выше, тем лучше, так как тогда вероятность возникновения пристеночного закипания уменьшается, а значит образуется меньше накипи.

Независимо от вида топлива, принцип работы водогрейных котлов одинаковый: горючее сжигается в топке, а через ее стенки жар передается воде, которая циркулирует по отопительным трубам. Каждая конструкция разработана таким образом, чтобы обеспечить максимальное сгорание топлива и эффективную теплопередачу.

Что такое вакуумные деаэраторы, вы можете узнать тут.

В конструкции водогрейного котла могут присутствовать особые конвективные пакеты. Они предназначены для эффективного охлаждения уходящих газов и снижения их температуры.

Поверхность пакетов у качественных систем в состоянии обеспечить снижение температурного режима до 190-200 градусов. Нельзя допускать более низкие температурные показатели, так как появится вероятность образования конденсата.

Качественная и при этом максимально эффективная работа оборудования определяется высокими показателями надежности и прочности устройства. В процессе работы вода по всем панелям и экранам осуществляет многоходовое движение.

Подобный результат достигается посредством установленных заглушек в коллекторах. Их количеством регулируются параметры скорости движения теплоносителя в приборе. Более подробно данный процесс отражает схема работы водогрейного котла.

Подробнее о котлах утилизаторах газов, вы можете узнать здесь.

Элементы, которые повышают эффективность котла парового типа

Современный котёл парового типа оборудован не только трубопроводами и топкой, но также в нём используются вспомогательные узлы. Эти дополнительные элементы способствуют не только поднятию температуры пара в установке, но и могут повышать рабочее давление, а также способствуют более интенсивному парообразованию. В перечень таких полезных элементов паровой установки входят:

  1. Сепаратор, с помощью которого пар отделяется от влаги. Данное приспособление в несколько раз увеличивает коэффициент полезного действия парового котла.
  2. Пароперегреватель, с помощью которого температура пара нагревается свыше 100 градусов по Цельсию. Этот элемент также ощутимо повышает КПД парового котла, поскольку способен нагреть сухой пар до 500 градусов. Такими вспомогательными приспособлениями комплектуются паровые установки, которые применяются в АЭС.
  3. Аккумулятор пара, который способен накапливать пар, и в момент необходимости обратно отдавать его в рабочую магистраль.
  4. Подготавливающие устройство, с помощью которого из обычной воды вытесняется излишний кислород. Данное приспособление в разы увеличивает срок службы паровой установки, поскольку малая концентрация кислорода в теплоносителе препятствует возникновению коррозии и накипи.

Также в современных паровых установках используются дополнительные элементы, с помощью которых удаляется конденсат, регулируется потребление топлива и расход воды, а также осуществляется управление котлом и контроль всех его параметров.

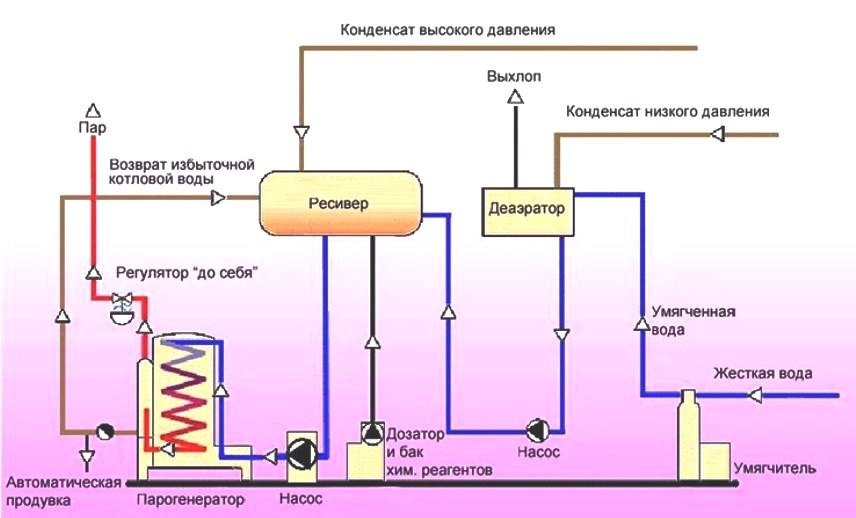

Схема обвязки парового котла

Схема обвязки. Источник фото: strangely.ru

Типовая схема обвязки ПК зависит от типа парогенератора и его рабочих параметров.

Для систем центрального теплоснабжения системы жилищно-коммунального хозяйства типовая схема состоит:

  1. Парогенератор.
  2. Деаэратор.
  3. Умягчитель по схеме химической очистки.
  4. Дозатор и бак реагентов.
  5. Ресивер.
  6. Регулируляторы давления.
  7. Насос подачи питательной воды в котел.
  8. Насос подачи воды из деаэратора в ресивер.

В конструкцию котла также могут входить:

  • пароперегреватель — для повышения температуры насыщенного пара;
  • сепаратор пара и внутрибарабанные устройства — для удаления влаги из пара.

Особенности эксплуатации

Особое внимание необходимо уделить безопасности функционирования парового агрегата. Чтобы обеспечить правильную работу, рекомендуется соблюдать следующие правила:. Должно быть обеспечено свободное расширение для температуры

Это обеспечит равномерное нагревание.
Необходимо соблюдение уровня жидкости. В отношении к водотрубным конструкциям эта норма определяется специальными учреждениями

Должно быть обеспечено свободное расширение для температуры. Это обеспечит равномерное нагревание.
Необходимо соблюдение уровня жидкости. В отношении к водотрубным конструкциям эта норма определяется специальными учреждениями

В норме минимальный уровень должен быть ниже поверхности подогрева на 10 см.
Производители устройств оснащают их специальными предохранительными системами для снижения взрывоопасности.
Важно следить за состоянием сварных швов. Нельзя допускать их пересечение. Если будут обнаружены дефекты, потребуется проведение дефектоскопии.
Во время эксплуатации устройства возможно образование конденсата в трубах

Необходимо продувать их. Также для устранения конденсата применяются специальные дренажи.
Давление пара в системе должно быть всегда под контролем. Параметр измеряется манометром, на котором должно быть специальное клеймо, свидетельствующее о проведении тестирования. Нельзя использовать приборы, у которых проверка просрочена.
Необходимо контролировать не только давление, но и температуру паров воды. Для этого на все паровые трубы должны быть установлены термометры

Если будут обнаружены дефекты, потребуется проведение дефектоскопии.
Во время эксплуатации устройства возможно образование конденсата в трубах. Необходимо продувать их. Также для устранения конденсата применяются специальные дренажи.
Давление пара в системе должно быть всегда под контролем. Параметр измеряется манометром, на котором должно быть специальное клеймо, свидетельствующее о проведении тестирования. Нельзя использовать приборы, у которых проверка просрочена.
Необходимо контролировать не только давление, но и температуру паров воды. Для этого на все паровые трубы должны быть установлены термометры.

Топливо

Топливо — это основной ресурс, от которого во многом зависит стоимость эксплуатации котла

При выборе топлива необходимо принять во внимание доступность того или иного ресурса, его стоимость и стоимость обслуживания при долговременной эксплуатации

Электричество. Самый доступный ресурс, но самый дорогой. При выборе электрического парового кола необходимо понимать, что его стоимость самая низкая на рынке, но потребляемая энергия будет стоить раз в 4…7 дороже, чем природный газ, и в 2…4 раза дороже, чем дизельное топливо

Также необходимо принять во внимание, что получение пара — это очень энергозатратный процесс, и необходимо просчитать и понять, можете ли вы на производстве позволить себе это. Твёрдое топливо (уголь, торф, пеллеты)

Дешёвое топливо, но угольное хозяйство очень затратное в содержании и требует больших складских площадей. Автоматизированные котлы — также удовольствие не из дешёвых. Мазут. Топливо достаточно дешёвое, но стоимость котельного оборудования и впоследствии содержание мазутного хозяйства перечёркивает все достоинства. Сжиженный газ (пропан-бутан). Дорогое оборудование, стоимость Гкал сравнима с ДТ, но высок показатель и взрывоопасности. Единственный плюс — экологичность. Дизельное топливо. Очень распространено по всей территории России. По стоимости топлива и стоимости обслуживания стоит на втором месте после природного газ, но при этом стоимость 1 Гкал выше примерно в 3…4 раза. Природный газ. Самое дешёвое топливо на сегодняшний день, но не везде проведён магистральный газ. Хочется обратить внимание, что котлы дорогие, но преимущество этого вида оборудования в том, что дешёвое топливо достаточно быстро окупает затраты на покупку и обустройство новой котельной.

Особенности схем:

стандартная схема с паровой турбиной

Паровые котлы, которые отпускают пар для паровых турбин на стандартных тепловых электростанциях.

Котлы в составе паровых котельных, отпускают пар на производство и на отопление, вентиляцию и ГВС. Ознакомиться с такой схемой можно в статье Тепловая схема котельной с паровыми котлами

схема с ПГУ

Котлы на ГТУ-ТЭЦ. Такие котлы работают вместе с газовыми турбинами и получают тепло от уходящих газов ГТУ (иногда применяют схему с дожиганием топлива, в этом случае котел работает на теле уходящих газов и тепле сгорания дополнительного топлива) их называют котлами-утилизаторами.
