Отопление загородного дома своими руками

Как правильно все рассчитать?

Какому бы виду отопления загородного дома вы в итоге не отдали предпочтение, помните, что эффективной и экономной будет только та система, которая грамотно рассчитана. Для приблизительной прикидки вполне можно воспользоваться стандартной формулой – 1 кВт энергии на 10 кв. м площади дома. Но это только в том случае, если ваше жилье действительно хорошо утеплено и высота потолков в нем не превышает 2,7 м.

Максимально полноценно и оперативно рассчитать необходимую мощность системы отопления для загородного дома можно с помощью специальных онлайн-калькуляторов

При расчете ни в коем случае нельзя игнорировать наличие подвала, чердака, тип окон, а также очень важно учесть материал, из которого возведен дом. Каждый их этих факторов вносит в общую формулу свои «корректировки»

К полученному результату всегда желательно прибавлять 20-30% «запаса». Лишним запас мощности точно не будет, а вот оборудованию он позволит работать максимально успешно и не на пике своих возможностей.

↑ Подключение радиаторов и выбор мощностных характеристик

Количество секций напрямую зависит от необходимого для помещения количества тепла. Батареи располагаются в том месте комнаты, где теплопотери наибольшие. Обычно это оконные проёмы и наружные стены. Подключение может происходить тремя разными способами.

Боковое соединение характерно для централизованного отопления. Диагональное же идеально вписывается в схему магистралей, проложенных горизонтально. Как в первом, так и во втором случае, батарея прогревается максимально равномерно.

При монтаже системы однотрубного типа используется разностороннее соединение. Так теплоотдача прибора становится значительно меньшей. Сверху радиатор намного теплее.

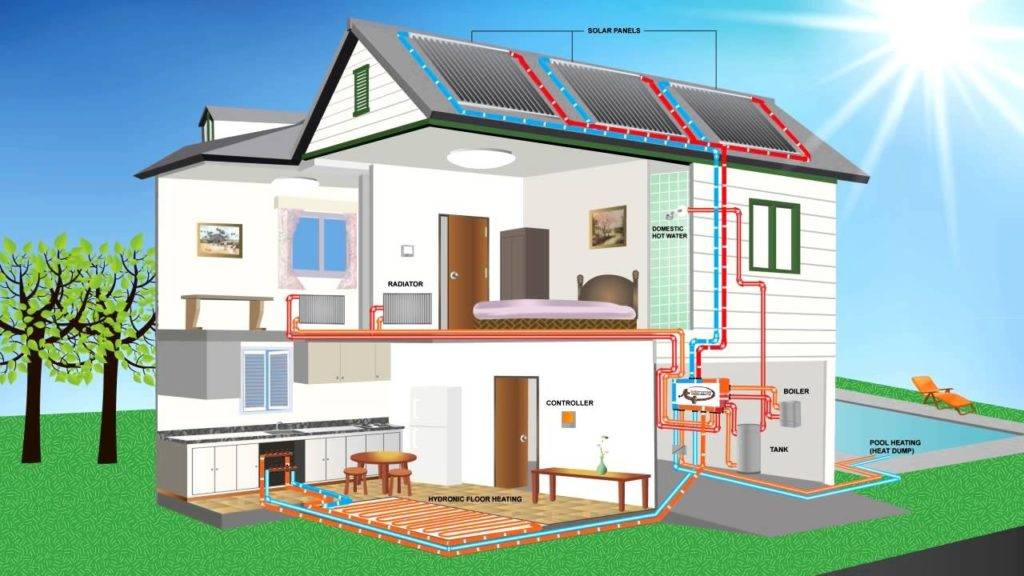

Схемы систем отопления

Схемы отопительных систем могут быть жидкостными и воздушными.

Жидкостная

Упрощённая схема с одноконтурным котлом состоит из:

  • газового котла (в котельную при этом заводится газ, вода и электричество);
  • бойлера;
  • циркуляционного насоса;
  • расширительного бака;
  • оборудования, обеспечивающего безопасность при утечках газа;
  • дымохода;
  • разводки труб и радиаторов из котельной в большинство помещений дома.

Важно! Не допускайте минусовых температур в доме, если есть вода в трубах, чтобы не разморозить систему. Эта проблема снимается при использовании в качестве теплоносителя антифриза, однако его протекание опасны для здоровья проживающих

Воздушная

Стандартная схема включает котельную (зачастую оборудуется в подвальном помещении под центральной частью коттеджа), в которой устанавливаются:

  • газовый теплогенератор;
  • вентилятор для принудительной циркуляции воздуха;
  • очистители и фильтры;
  • при необходимости устройство для увлажнения воздуха;
  • кондиционер (вторая его часть устанавливается снаружи);
  • всевозможные датчики;
  • основной магистральный воздуховод, проходящий вертикально через центр дома;
  • горизонтальные воздуховоды каждого этажа с вентиляционными отверстиями в отапливаемых помещениях;
  • набор вентиляционных отверстий и приспособлений для набора воздуха в систему внутри и снаружи дома, а также для вывода части воздуха из здания.

Из системы, при желании сэкономить, исключают кондиционер, увлажнитель, вентилятор. Система работоспособна и без принудительной циркуляции, но качество отопления в этом случае ухудшится значительно: тёплый воздух в комнатах распределяется менее равномерно, скапливаясь под потолком. И температура будет зависеть от открытия окон.

Простой обогрев дачного домика: без газа и электричества

Обогрев дома при помощи электричества дорог и ненадёжен. Использование газа стоит дешевле, но подключить его удаётся не всегда. Тогда приходится искать другие варианты.

Существует несколько современных альтернативных источников: энергия солнца, подземных недр или незамерзающего водоёма. Но их монтаж довольно дорог и сложен. Поэтому часто для дачи выбирают такой традиционный вариант, как печное отопление.

Печное

Оно известно довольно давно, но остаётся актуальным до сих пор. Существует множество вариаций печей. Они способны обогреть весь дом или отдельную комнату. Иногда их соединяют с системой водяного отопления. Печи не только греют, но и готовят пищу.

В топочной камере сгорает топливо. Оно нагревает стенки печи, которые отдают тепло в дом. В качестве материалов применяют:

  • кирпич;
  • чугун;
  • нержавеющую сталь.

Кирпич долго нагревается, но и тепло отдаёт дольше. Для поддержания комфортной температуры на даче требуется 1—2 протопки в сутки. Стальные печи быстро нагреваются и также быстро остывают. Чугунные тоже греются быстро, а по теплоотдаче занимают промежуточное место между остальными разновидностями.

В качестве топлива используют:

  • дрова;
  • уголь;
  • паллеты;
  • топливные брикеты.

Плюсы и минусы

К преимуществам обогрева дачи печкой относят:

  1. Автономность. Нет зависимости от газа и электричества.
  2. Подходит для домов, в которых не живут постоянно.
  3. В печи можно и готовить.

Существуют такие недостатки:

  1. Требуется место для хранения топлива.
  2. Кирпичные печи довольно массивны, и их желательно закладывать вместе с домом.
  3. Меньшая эффективность отопления.
  4. Если не подключён водяной контур, в дальних от печки помещениях будет прохладнее.
  5. Необходимо делать дымоход.

Чем классические электрокотлы удобны?

  1. Они интуитивно понятны и просты. На них всего один выключатель и датчик температурного режима. С такой системой без труда разберется взрослый, ребенок и пожилой человек.
  2. Они довольно быстро поднимают температуру в помещении до нужного уровня. Выставляете заранее комфортные параметры, ждете несколько минут, и вот уже в комнате стало тепло и уютно.
  3. Котел можно включать сразу. Зимой этот вопрос особенно актуален. Не нужно ждать, пока дом нагреется от камина или печи.
  4. Электрокотлы безопасны. Это не газовое отопление, которое требует повышенного внимания. Угрозы взрыва нет.
  5. Использование электрокотла на электрическом питании освобождает вас от необходимости решать вопрос с дровами или другим топливом в доме. Оно просто не потребуется.
  6. Такая система отопления идеально подходит для владельцев домов, не подключенных к газовым магистралям.
  1. Отопительную систему на основе электрокотла нужно монтировать на этапе строительства дома. В готовом жилье тоже можно, но ремонт неизбежен.
  2. Перебои с электричеством приведут к отключению отопления. Это особенно актуально для домов в садовых товариществах.
  3. Накипь, которая со временем образуется в котле, снизит его эффективность. Периодически ее предстоит удалять.
  4. Чем больше площадь дома, тем выше расходы на электроэнергию.
  5. Разная температура в комнатах возможна только, если вы заранее развели отопительные трубы.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Электричество достойная замена газу ввиду его отсутствия

Экономное, эффективное отопление частного дома, дачи без газа в большей степени должно быть ориентировано на сохранении привычных бытовых условий. Уровень комфорта определяет выбор альтернативного способа отопления, к тому же сегодня технологии дают широкие возможности для маневра. Добиться экономии газа в холодное время года позволит наличие электричества. Недаром многие владельцы дачных домов и загородных коттеджей, ввиду отсутствия технических возможностей подключения к газовой магистрали, отдают предпочтение электрическим системам отопления.

В сравнении с другими устройствами обогрева, электронагревательные приборы имеют практически 100% КПД. Котел, работающий на электричестве прост в обслуживании, недорогой. Отпадает в данном случае необходимость оборудования вытяжки и дымохода.

Электроэнергия на сегодняшний день остается самой доступной альтернативой газовому отоплению, если брать во внимание эффективность и удобство обслуживания

Помимо установки в доме электрического котла для водяной системы отопления, активно используются для обогрева жилых строений небольшой площади конвекторы, тепловые пушки и инфракрасные излучатели. Модным явлением сегодня становится оборудование теплых полов в частном доме. Технология достаточно новая, однако, уже успевшая доказать свою эффективность. Разнообразие предлагаемых источников тепла дают вам возможность сделать выбор, чем лучше отапливать дом.

В том случае, если теплый пол для вас является основным источником обогрева жилых помещений, мощность оборудования должна составлять 150-180 Вт на один м 2 жилой площади. Теплые полы должны иметь площадь не менее 70-80% от общей площади самого здания. В противном случае ожидаемый отопительный эффект будет мизерным.

При отоплении частного дома другими способами, можно добиться еще более высоких экономических показателей. Без газа экономный и бесперебойный источник тепловой энергии на своем участке можно получить, используя тепловой насос. Принцип работы оборудования построен на разнице температур, в глубине грунта и на поверхности. С помощью теплового насоса, который правда стоит немалые деньги, можно обеспечить себя практически вечным источником тепла в загородном доме. Эффективность данной системы подтверждается нехитрыми расчетами. Показателем успешной работы теплового насоса является коэффициент преобразования теплоты (СОР).

К примеру. При потреблении тепловым насосом 1 кВт электроэнергии, необходимой для обеспечения работы всей системы (Ртн), коэффициент преобразования теплоты (СОР) составляет 3.0, а значит:

Ртн х СОР = 3 кВт Рп энергии на выходе. Экономия и эффективность данного метода отопления более чем очевидна.

Однозначного ответа на вопрос, выгоднее отапливать частный дом газом или другими видами топлива, не существует. В каждом отдельном случае играет роль наличие самых разных факторов, среди которых не последнее место занимают экономические и технические возможности потребителя.

Взамен газа при отоплении можно использовать практически любое топливо. Другое дело, насколько вы сможете полноценно отопить собственный дом в холодное время, создать для себя комфортные условия проживания. Столкнувшись с подобной ситуацией — выбор за вами. Как сэкономить, сделать свои расходы на отопление оптимальными зависит от вас, от вашего отношения к самому факту экономии энергоносителей и технических возможностей.

  • Проект и расчет камина из кирпича своими руками
  • Как проложить и утеплить трубы отопления в земле?
  • Для чего нужен плинтус для труб отопления?
  • Выбираем ребристрые регистры, радиаторы и трубы отопления
  • Как спрятать трубу отопления?

Основные виды обогрева

Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.

Водяное отопление

Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:

  • Одинаковый режим температуры во всех помещениях.
  • Продолжительность срока эксплуатации.
  • Возможность использования разных материалов труб, метизов (полипропилен, металл).
  • Бесшумность работы.
  • Экономия топлива, простое обслуживание.

Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.

Воздушное отопление

Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.

Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).

Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.

Обогрев на базе электричества

Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:

  • Конвекторы электрические.
  • Завесы воздушные.
  • Масляные радиаторы с тэнами.

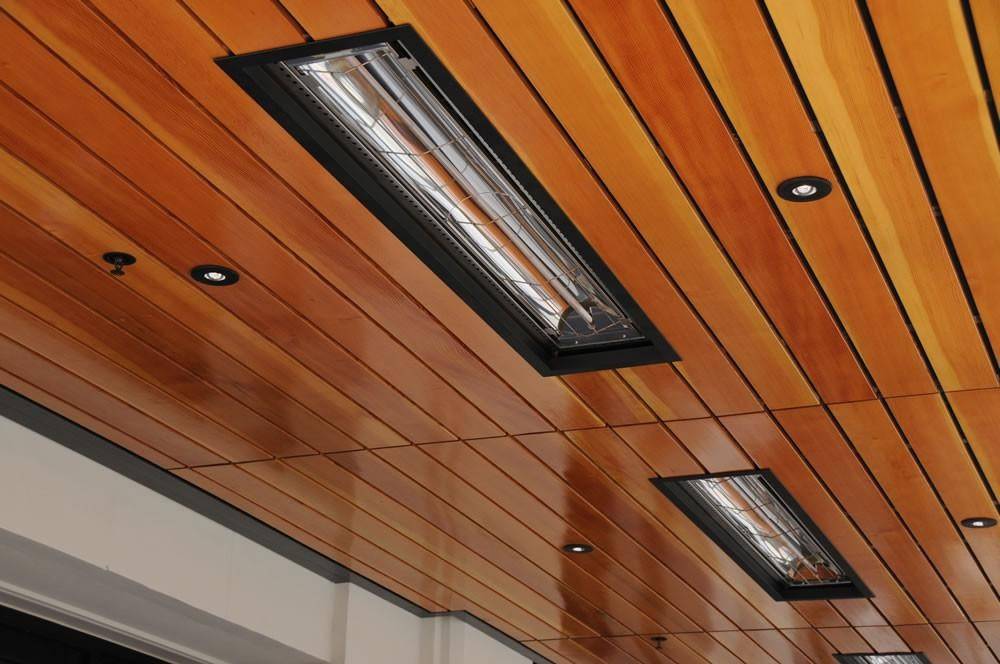

  • Инфракрасные излучатели (УФО), теплый пол.
  • Тепловентиляторы, тепловые пушки.

Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.

Способы отопления и их экономичность

Традиционно для обогрева частных домов используются автономные системы отопления. Источниками энергии для их работы выступают природный газ, сжиженный газ, твердое топливо, жидкое топливо и электроэнергия. Самыми экономичными считаются системы, работающие на природном газе . Но в некоторых условиях их экономичность не играет никакой роли. Например, если дом не подключен к газовой магистрали, то сравнения с газом тут не уместны.

Газовые системы отопления

Экономные системы отопления частного дома – это системы, работающие на дешевом теплоносителе. Если поблизости проходит газовая магистраль, смело подключаемся к ней и пользуемся одним из самых недорогих источников энергии. Сравнивая расходы на газ с расходами на другие источники, начинаешь понимать, что это один из самых недорогих видов топлива.

При отсутствии газовой магистрали нередко используется сжиженный газ, поставляемый в баллонах или хранимый в газгольдерах. Но этот вариант нельзя назвать самым экономичным, хотя он очень прост по своей реализации – достаточно приобрести обычный газовый котел и перенастроить его на работу со сжиженным газом.

Твердотопливные системы отопления

Экономное отопление частного дома без газа можно построить на основе твердотопливного котла. Для его питания используются каменный уголь, кокс, брикетированное топливо и даже обычные дрова. Дольше всех горит каменный уголь, но и стоит он достаточно дорого. Зато отопительная система получается не только экономичной, но и недорогой – самый простой твердотопливный котел отличается вполне доступной стоимостью.

Самое дешевое отопление частного дома без газа строится с применением твердотопливных котлов. иногда и самодельных. Если хочется обеспечить более удобную эксплуатацию системы, следует присмотреться в котлу с небольшим бункером для пеллетного топлива (топливные гранулы). Такие пеллетные котлы работают в автоматическом режиме, требуя лишь периодической загрузки новых порций пеллет.

Работа твердотопливных котлов на дровах осложняется необходимостью слишком частой загрузки дров. К тому же, дров нужно очень много, что увеличивает расходы на эксплуатацию отопительной системы. Стоит только прозевать момент загрузки очередной порции топлива, как в доме начнет становиться прохладнее. Проблема решается установкой специальных твердотопливных котлов длительного горения.

Следует отметить, что отопительные системы, работающие на дровах, могут быть экономичными вплоть до полной бесплатности – дрова можно нарубить в лесу самостоятельно, чем пользуются люди, живущие в небольших населенных пунктах.

Жидкостные отопительные системы

Системы отопления на жидком топливе нельзя назвать самыми экономичными. После газа и твердого топлива они занимают почетное третье место. В качестве топлива здесь используются отработанное машинное масло и солярка. Из-за этого в домах, отапливаемых жидкостными котлами, постоянно стоит характерный запах. Также есть необходимость создания специального хранилища для жидкого топлива, причем на удалении от жилых построек – это создает дополнительные расходы.

Электрические отопительные системы

Дешевое отопление частного дома электричеством создать сложно – нужен источник халявной электроэнергии. Все дело в том, что классические электрические котлы необычайно прожорливые. И сделать здесь что-то практически невозможно, так как их эффективность составляет 99% — то есть, практически вся энергия перерабатывается в тепло. Некоторую экономичность могут обеспечить индукционные котлы, но многие специалисты не готовы подтвердить этот факт.

Экономные электрокотлы для отопления частного дома существуют, но стоят они значительно дороже, чем их простые малогабаритные собратья. Достижение экономии в них осуществляется за счет применения погодозависимой автоматики и комнатных температурных датчиков. То есть, они способны автоматически подстраиваться под особенности наружных и комнатных температурных условий, регулируя мощность нагрева – если бы регулировками занимался человек, то расходы были бы больше.

Минусами электрических систем являются необходимость в наличии хорошей электропроводки и наличие трехфазной сети для питания наиболее мощных моделей котлов.

Что потребуется для подключения котла?

К сожалению это не простое дело, и для этого как мы поняли необходимо разрешение от газовой службы. Проблема кроется в опасности газа. Если допустить не большую ошибку, тогда возможен взрыв либо выход гада в жилое помещение, что, может, стать причиной печальных последствий.

Для начала стоит промыть трубы в котле. Переходим к осмотру надёжности стены для крепления котла. К ней монтируется прокладка на основе инертного к горению материала. Соблюдается расстояние от котла к прокладке в 5 см.

Набор инструментов для монтажа котла:

  • Саморезы с крупным диаметром в 6 мм, необходимо 4 единицы;
  • Маркер для разметки;
  • Победитовое сверло;
  • Работоспособная дрель;
  • Дюбели из пластмассы;
  • Надёжный уровень;
  • Парапет.

Материалы для работы:

  • Провод трехжильного типа;
  • Колено для формирования дымохода;
  • Параллельный кронштейн;
  • Угловой фильтр с сетчатой структурой;
  • Краны шарового типа;
  • Паронитовая прокладка;
  • Детектор появления газа вне котла;
  • Сертификат на установку и эксплуатацию газового оборудования.

Настоящий хозяин рассчитывает на свои силы, и стремится всё сделать для уюта в доме. Но, если нет разрешения, тогда запрещено и опасно выполнять весь монтаж газовой системы. Можно ограничиться доставкой и подготовительным этапом места для монтирования котла, прокладкой труб, а остальное предоставить мастерам газовой службы.

Порядок монтажа

Собирается однотрубная система следующим образом:

  • В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
  • На стены вешаются радиаторы отопления.
  • На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
  • Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
  • В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
  • Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.

На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.

Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием

Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.
