Надёжная система отопления

Двухконтурная система отопления

В отличие от одноконтурной системы, две трубы рассчитаны на подачу и на возврат теплоносителя. Такая разводка часто используется в новостройках и обеспечивает равномерный обогрев всех комнат.

Какая система отопления лучше

Принцип работы заключается в поступлении воды из котла к батареям по одной магистрали. Подающая труба имеет соединительный входящий патрубок, через который теплоноситель поступает в каждый радиатор. Окончание трубопровода находится возле последней батареи. Вторая ветка магистрали предназначена для того, чтобы уже охлажденная вода из выходящих патрубков, после прохождения по всей цепочке, возвращалась в котел. Циркуляция теплоносителя происходит постоянно пока включено отопление.

Двухконтурная разводка трубопровода возможна в верхнем и нижнем исполнении. В первом случае система обустраивается на чердаке или техническом этаже здания. Одновременно монтируется расширительный бачок, который нужно утеплить. Также устанавливают котел и помпу, подающую теплоноситель на верхний уровень.В случае с нижней разводкой горячий стояк располагается выше обратного. Отопительный котел монтируется в подвале или на первом этаже с заглублением ниже пола. Для стравливания воздуха из радиаторов необходимо подключить верхнюю воздушную магистраль к трубопроводу.

Плюсы двухтрубной схемы подключения в следующем:

• одновременная передача горячей воды в радиаторы позволяет регулировать температуру индивидуально в каждом помещении и выключать отопление в тех, комнатах, которыми в настоящее время не пользуются;
• в случае поломки можно снять с системы отдельные элементы и произвести их замену, не отключая отопление полностью. Это возможно благодаря шаровым кранам, с помощью которых перекрывается поток воды на входе и выходе из радиатора;
• уже готовую систему можно дополнять новыми батареями, как в горизонтальном, так и вертикальном исполнении;
• меньшая уязвимость и предрасположенность к заморозке.

Недостатки системы с двумя контурами состоят в более высокой цене на покупку оборудования и прокладку его в доме. Но все они уходит на второй план, когда приходят морозы, а в доме, за счет разветвления трубопровода, возможна максимальная аккумуляция тепла.

Преимущества и недостатки плинтусного отопления

Установка плинтусных обогревателей имеет как свои достоинства, так и недостатки.

К безусловным преимуществам можно отнести:

• отсутствующий эффект конвекции, сопровождающийся запыливанием помещений;
• равномерное распределение тепла по всей комнате;
• наличие инфракрасного тепла, положительно сказывающегося на здоровье человека;
• отсутствие скопления теплого воздуха у потолка;
• высокая скорость выполнения монтажных работ;
• отличное дополнение к интерьеру, оформленному в любом стиле;
• экономия энергоресурсов за счет значительно меньшего нагрева теплоносителя;
• ремонтопригодность каждого элемента системы;
• возможность настройки нужной температуры в каждом помещении.

Отопление плинтусного типа экономично и эффективно из-за невысокой температуры теплоносителя

Отопление плинтусного типа также имеет и свои недостатки, к которым следует отнести:

• достаточно высокую стартовую стоимость, как самого комплекта оборудования, так и проведения монтажных работ;
• небольшую протяженность контура — длина каждого не должна превышать 15 погонных метров, иначе эффективность отопления ощутимо снижается;
• ограничения в установке декоративных накладок на радиатор, связанные со снижением теплоотдачи;
• коробление пленочной отделки стен в связи с плотным прилеганием радиаторов к поверхности;
• необходимость содержания помещения более свободным, так как размещение корпусной мебели в непосредственной близости от стен оказывает существенное влияние на эффективность отопления.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

Статья по теме: Как своими руками правильно установить мебельные петли

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
2. На удобной высоте на стене монтируют выключатель с терморегулятором.
3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
4. На стены наносят разметку под крепления под плинтуса с подогревом.
5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
7. На установленные кронштейны навешивают тепловой нагревательный модуль.
8. Соединяют модули электрическими проводами параллельно.
9. К системе подключают устройство защитного отключения (УЗО).
10. Подсоединяют датчик температуры воздуха.
11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Статья по теме: Как сделать диван кровать своими руками?

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
  Крепится теплоизоляционная лента, а поверх нее крепежные элементы
• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
  Устанавливаем куски и соединяем их в единое целое
• Герметичность системы проверяется при помощи опрессовки.
• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
  Так все выглядит когда все сделано
• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Особенности и конструкция систем плинтусного отопления

Плинтусное отопление – это отличная альтернатива классическим отопительным системам. Впрочем, далеко от классики оно не ушло, ведь в его конструкции присутствуют все те же трубы, радиаторы, отопительные котлы и прочие обязательные атрибуты, вроде систем безопасности и расширительных бачков. Системы с традиционными радиаторами применяются для обогрева помещений различного назначения. Но у них есть несколько явных недостатков:

Обычные радиаторы намного крупнее плинтусных. Очень сложно спрятать подводимые к ним трубы.

• Большие размеры радиаторов – это ключевой недостаток. Даже самые компактные батареи, отличающиеся минимальной высотой, бросаются в глаза и требуют своей маскировки;
• Невзрачный внешний вид радиаторов – их приходится скрывать с помощью специальных декоративных панелей. Еще один выход из ситуации заключается в приобретении дизайнерских моделей, но они «кусаются» по своей цене;
• Повсюду видны трубы – безусловно, современные металлопластиковые трубы можно проложить под полами или замуровать в стены, но в случае аварийного прорыва их замена будет затруднена.

Плинтусная система отопления хороша тем, что здесь применяются малогабаритные радиаторы. Они располагаются в плинтусной зоне и довольно эффективно обогревают помещения любого назначения.

Плинтусный радиатор отопления – это малогабаритный отопительный прибор, изготовленный из цветных металлов. Здесь применяются медные трубы и алюминиевые рассеивающие пластины. Такое сочетание металлов позволяет добиться высокой производительности, ведь площадь рассеивания достаточно мала, в сравнении с традиционными батареями. Максимальная тепловая мощность радиаторов для плинтусного отопления составляет 200-280 Вт на 1 погонный метр.

Плинтусные радиаторы работают по принципу естественной конвекции. Они нагревают воздушные массы, те поднимаются вверх, а на их место приходит холодный воздух. Тем временем горячий воздух стремится к потолку, но вдоль стен – со временем они нагреваются, их температура достигает +25-26 градусов. При этом никакого теплового излучения стены не дают, что связано с их относительно низкой температурой.

Естественная конвекция характеризуется высокой скоростью прогрева помещений. А использование плинтусных радиаторов отопления делает обогрев более равномерным. Если в привычных нам отопительных системах с конвекторами мы нередко жалуемся на холод вблизи полов, то с использованием плинтусных батарей этого эффекта не наблюдается.

Преимущества и недостатки

Преимущества плинтусного отопления для дома:

• довольно легкая и быстрая установка;
• полное отсутствие проблемы скопления влаги на потолке и стенах отапливаемых жилых помещений, что неизбежно приводит к образованию плесенного налета;
• отсутствие скапливания теплого воздуха под потолком, а также равномерное прогревание воздуха в помещении и одинаковый температурный режим;
• равномерное распределение тепла в помещениях;
• присутствие инфракрасного отопления, преимуществом которого является прогревания находящихся в помещениях предметов, а также положительное восприятие человеческим организмом;
• полное отсутствие конвекции, из-за которой возникает эффект поднятия пыли в воздух;
• минимальная заметность и отличная компактность радиаторных блоков, которые идеально смотрятся и не портят интерьер комнаты;
• отсутствие необходимости больших затрат на нагревание теплоносителя, что делает такую систему исключительно экономной;
• хороший и быстрый доступ ко всем узлам отопительной системы, быстрый и безболезненный ремонт без нарушения внутреннего интерьера помещения.
• регулировка температуры в каждом отапливаемом помещении благодаря терморегуляторам, установленным непосредственно на радиаторных блоках.

Еще одно полезное и эксклюзивное преимущество плинтусного отопления — это возможность охлаждения жилых помещений посредством циркуляции в системе холодной воды.

Недостатки плинтусного отопления:

• довольно высокая стоимость комплектующих, а также очень дорогостоящий непосредственный монтаж. И если на монтаже можно немного сэкономить, сделав его непосредственно своими руками, то на дороговизне материала сэкономить вряд ли как-нибудь получится;
• максимально допустимая протяжность контура не может превышать 15-ти метров. В случае игнорирования этого обязательного ограничения эффективность отопительного метода будет значительно занижена;
• категорически не рекомендуется монтировать декоративные накладки непосредственно на радиаторах, так как это существенно снижает процесс теплообмена с окружающим воздухом;
• блоки радиаторов должны быть установлены плотно к стенам, что в свою очередь очень часто приводит к деформации и разрушению отделки стен помещения;
• не рекомендуется загораживать элементы проекта мебелью, так как это будет существенно влиять на теплоотдачу и приведет к неэффективному использованию энергоресурсов.

Отопление теплыми полами

Водяные теплые полы

 Наряду с традиционными радиаторами отопления отдельную популярность приобрели устройства для обогрева жилища, располагающиеся под напольным покрытием. На сегодняшний день подобной системой оборудованы многие жилые дома, загородные дачи, коттеджи и даже квартиры. Благодаря современным технологическим решениям сейчас существует несколько вариантов ее реализации.

Пример 4. Установка мата водяного теплого пола.

  Преимущества:

•   экономия электроэнергии;
•   безопасность (в т.ч. экологическая) – исключен риск получения ожога;
•   авторегулировка температурного режима;
•   больший радиус распространения тепла в сравнении с электрообогревателями;
•   доступность установки в узких и отдаленных зонах помещения;
•   за счет скрытого расположения оборудования сохраняется эстетика и дизайн помещения.

Классификация

  У каждого вида отопительных конструкций принцип работы остается идентичным: нагревательный элемент равномерно прогревает по всему периметру комнаты, создавая для человека благоприятный микроклимат. Отличаются они по способу подключения и применяемому материалу.

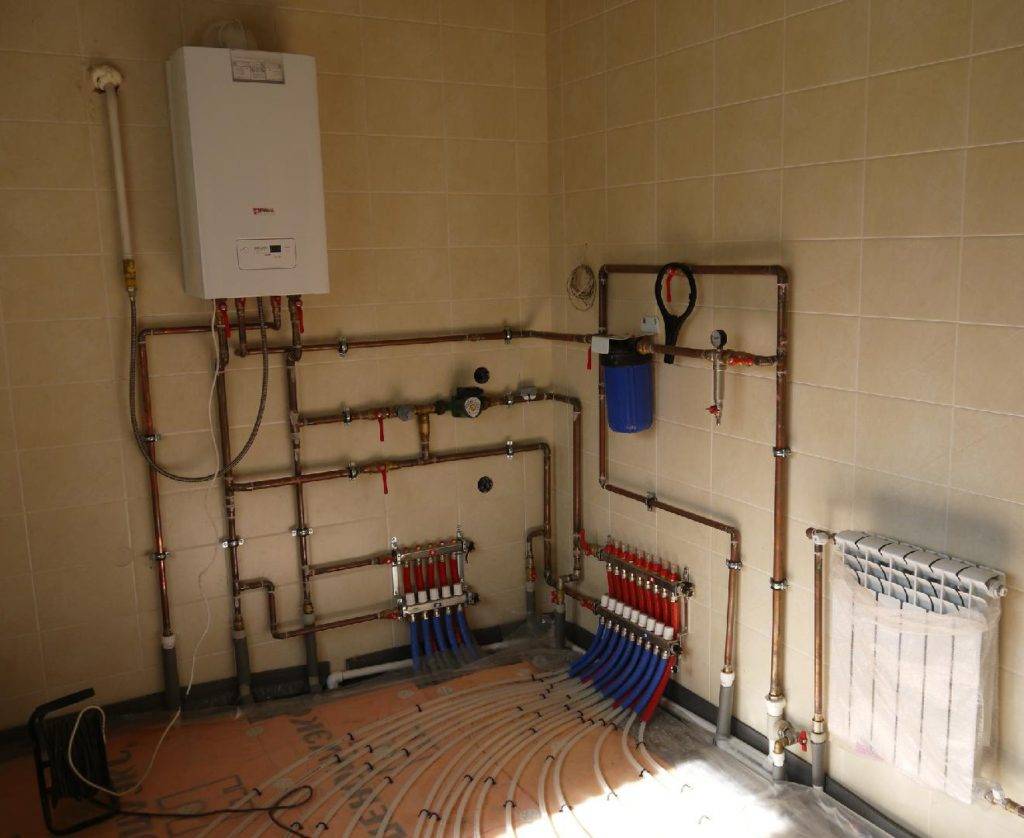

  При водяном обогреве теплоносителем является нагретая вода. В комплектацию входят отопительный котел, коллектор, трубопровод (трубы используют полиэтиленовые и металлопластиковые), терморегулятор, насос.

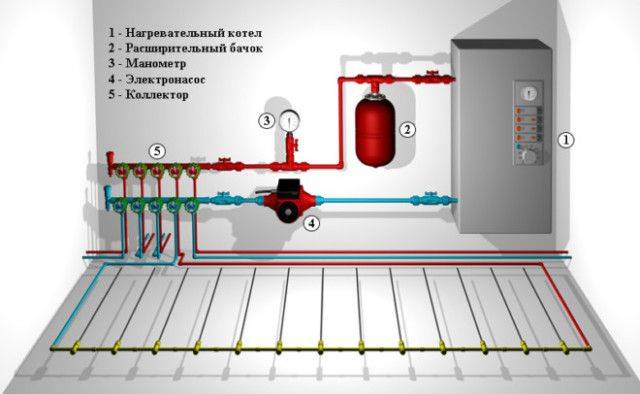

Пример 5. Схема системы отопления. Водяной теплый пол.

  Этот метод чаще встречается в новостройках и частных дачных владениях, т.к. при его реализации нужно индивидуальное теплоснабжение. Монтажные работы сложные и потребуют времени.

Пленочные электронагреватели

  Электрическое отопление остается наиболее распространенным, характеризуется дешевизной стройматериалов, имеет длительный срок службы и малую инерционность, т.е. нагрев и остывание воздуха происходит за кратчайшие сроки. Оно осуществляется с помощью нагревательных кабелей разного типа с повышенным сопротивлением и надежной изоляцией.

  В основе инфракрасного излучения лежит специальная сверхтонкая пленка с множеством токопроводящих нитей, которые вырабатывают ИК-волны. Она универсальна, крепится к любой поверхности, легко снимается, перемещается и монтируется в других местах.

Пример 6. Установленные пленочные электронагреватели

  Правила монтажа

  Рабочий процесс включает в себя определенный порядок действий.

1. Предварительный расчет, подготовка основания. Пол полностью высушивается, выравнивается, застилается гидроизоляционным слоем и утеплителем с нахлестом, выкладывается демпферная лента, стыки герметизируются. При необходимости проводится черновая стяжка.
2. Укладка всех компонентов с последующей проверкой (опрессовкой). Выполняется двумя путями – мокрым (в бетонную стяжку) и сухим, с соблюдением шага между трубами, расстояния от стен.
3. Финишная отделка.

  Лучше всего с данной системой сочетаются плитка и керамогранит. Также допустимы линолеум, ламинат, ПВХ-пленка, однако к ним предъявляются определенные требования при эксплуатации.

Классы отопительных радиаторов

Классификацию отопительных радиаторов можно обозначить следующим перечнем:

• секционные;
• трубчатые;
• панельные;
• пластинчатые.

Секционные

Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.

Плюсы

Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.

Минусы

Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

Трубчатые

Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.

Плюсы

Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.

Минусы

К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).

Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

Панельные

Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.

Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.

Плюсы

Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.

Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.

Минусы

Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

Пластинчатые

Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.

Плюсы

Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.

Минусы

Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.

Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.
