Правила отопления газовыми котлами на баллонах — расход

Недостатки газового отопления на баллонах

Как и у любого другого способа отопления, этот тоже имеет свои недостатки:

• если баллон находится на улице, в случае сильного мороза система может отключиться – конденсат замерзнет, и будет препятствовать выходу газа;
• нельзя размещать баллоны в непроветриваемых помещениях;
• поскольку газ тяжелее воздуха, то при утечке он может спуститься вниз (в подвал, подпол), и при сильной концентрации возникнут серьезные последствия.

Таким образом, отопление с помощью газовых баллонов при невыполнении некоторых условий может быть весьма опасным. Поэтому хранить их нужно только в проветриваемых помещениях, под которыми отсутствует подвал. Желательно даже разместить их в отдельной пристройке на участке. Помещение обязательно должно быть теплым, чтобы не произошло отключения системы в мороз. Если в пристройке прохладно, то придется сделать для баллонов утепленный металлический или пластмассовый короб. Для утепления стенки обшивают пенопластом толщиной в 5 сантиметров. В крышке короба обязательно делают вентиляционные отверстия.

Схема подключения газовых баллонов к котлу отопления

Присоединение к системе осуществляется посредством специального редуктора. Прибор преобразует топливо из жидкого состояния в газообразное для подачи на котел. При наличии 2-х и более емкостей применяется несколько редукторов, каждый из которых подключается к одному баллону. Такой способ считается более безопасным, чем соединение через один редуктор общего типа.

Конструкция формируется с помощью рампы – двухплечевого коллектора, распределяющего емкости на две группы, основную и резервную. Сначала забор газа в котел происходит из основной группы баллонов, затем из резервной. Переключение автоматическое, хозяин слышит только предупреждающий сигнал приборов. Как только баллоны основной группы заправлены и снова подключены, рампа переходит снова на забор топлива именно из баллонов основной группы.

Следует обратить внимание на установку емкостей с топливом – не ближе 2 м от котла, лучше в отдельном нежилом отсеке, помещении. Нельзя ставить тару на открытом месте, доступном для солнечных лучей

Расчет количества сжиженного газа

Формула А = Q / q * ɳ может применяться для определения количества различного топлива. Так как сжиженный газ находится либо в газгольдере, либо в баллонах, объем их емкости измеряется в м3, поэтому и расход сжиженного топлива высчитывается в этих единицах.

В таблице указана стоимость проведения автономной газификации Источник m-strana.ru

При вычислении расхода сжиженного газа на отопление дома 200 м2 учитывают такие показатели:

• плотность смеси из пропана и бутана. Например, у типа G 30 ρ = 0,524 кг/л;
• удельная теплота сгорания. Для G 30 она равна 45,2 МДж/кг (23,68 МДж/л) или 6,58 кВт/л.

Средние значения можно взять из первого примера, учитывая, что Q = 200*50 = 10 кВт

А = 10 / (6,58 * 0,95) = 1,6 л/час

Среднесуточное потребление будет равно 1,6 * 24 = 38,4 (л)

При условии, что используется баллон вместимостью 50 л, но заполненный в целях безопасности до 42 л, можно утверждать, что его хватить примерно чуть больше чем на сутки.

Среднемесячное потребление газа будет равно 38,4 * 30 = 1152 л. А это уже 27,5 баллонов (1152/42 = 27,5).

Можно провести аналогичные вычисления для того, чтобы определить расход газа на отопление дома 100 м2 из газгольдера. Его количество будет так же определяться в литрах.

А = 5 / (6,58 * 0,95) = 0,8 л/час

За сутки газгольдер опустеет на 19,2 литра, а за месяц – на 576 литров, за отопительный сезон в 7 месяцев – на 4032 литра. Это необходимо учитывать, чтобы своевременно пополнять емкость.

Заправка газгольдера производится специальными машинами Источник pinterest.cl

7 Монтаж агрегатов

Баллон или группа баллонов подключается котлом с использованием специального редуктора, обеспечивающего пропускную способность на уровне 2 кубометра газа в час. Газовая емкость может иметь один клапан на все баллоны или отдельные регуляторы для каждой установки. При использовании редукторов значительно увеличиваются затраты на монтаж оборудования, но в таком случае обеспечивается максимально возможная безопасность его эксплуатации.

Емкости с баллонами устанавливают в тёплом отапливаемом помещении, проводя через стену патрубок, отвечающий за подачу газа к котлу. Располагать газгольдер необходимо таким образом, чтобы длина подающего патрубка была минимальной. Это гарантирует отсутствие проблем с давлением в системе, а котел будет гарантировано работать без перебоев даже при максимальном потреблении топлива.

Газовый котел на баллонном газе к тепловому контуру с радиаторами отопления подключается с помощью соответствующих фитингов и переходников. Необходимо правильно рассчитать длину трубопровода и количество установленных радиаторов. Такую схему должен планировать профессионал.

После установки оборудования выполняется пробный пуск, позволяющий определить отсутствие протечек газа. При необходимости интенсивность обогрева может увеличиваться или уменьшаться. Настраивается автоматика, которая позволяет оперативно изменять мощность котла, сокращая расход топлива и обеспечивая комфорт проживания в частном доме. В последующем потребуется на регулярной основе выполнять обслуживание техники, в том числе очищать горелку и перезаправлять газовые баллоны.

Такие теплогенераторы станут отличным решением для строений, где отсутствует подключение к центральному газоснабжению. Работа котла полностью управляется автоматикой, благодаря чему обеспечивается экономичность и универсальность его использования. Нужно лишь правильно подобрать агрегат с учётом его мощности и функциональности.

Как уменьшить расход топлива

Главное, что можно сделать, чтобы снизить уровень потребления энергии при отоплении дома баллонным газом, это качественно утеплить дом. Когда теплоизоляция отсутствует или ее недостаточно, охлаждение здания происходит гораздо быстрее, что очень критично зимой.

В местах тепловой потери под окнами можно поставить отражающий фольгированный экран, который ощутимо сократит затраты.

Утепление точки теплопотери

Исправно работающее оборудование будет потреблять только требуемое количество топливной жидкости без перерасхода.

У автономной аппаратуры с программатором можно настроить отключение отопления в установленное время, когда в доме никого нет, что также снижает объем расхода.

Декоративные экраны, за которыми часто прячут батареи, задерживают до 20% тепла. Их снятие станет действительно ощутимым действием.

Требования к баллонам

Газ, как энергоноситель, можно брать из баллоновИсточник gidroguru.com

Перечень необходимых требований:

• Баллоны с газом должны находиться в смежной комнате с котлом или их выносят на улицу. В любом случае для них сооружают специальный шкаф. Обычно его делают из пиломатериалов: бруски, доски, фанера, ОСП, ДСтП и даже МДФ.
• Хранение пустых емкостей в доме запрещено (либо в сарае, либо на улице). Лучше всего, если их сразу отвозить на дозаправку.

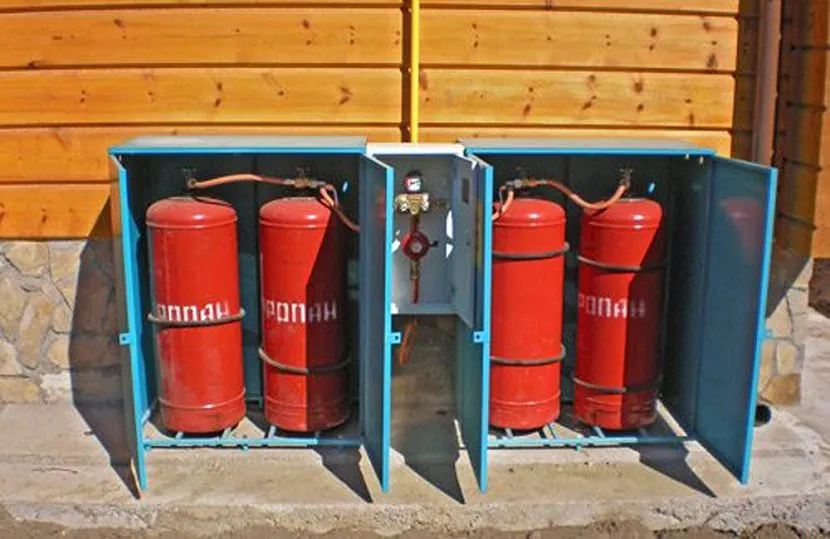

• При устройстве деревянного шкафа на улице баллоны, как правило, замерзают. Для этого стенки утепляют специальной изоляцией типа пенопласта, экструдированного пенополистирола или минеральной ваты. Использование открытого огня для разморозки категорически ЗАПРЕЩЕНО! Это может привести к трагедии!
• В каком бы помещении не были установлены баллоны, расстояние до котла отопления не должно быть менее 2-х метров!
• Хранение дополнительных емкостей с сжиженным углеводородным газом допустимо только в специальном помещении, оборудованном вентиляцией и не имеющем прямого сообщения с подвалом. Метан тяжелее воздуха и может концентрироваться на полу или под ним, что может привести к взрыву. Расстояние до котла от этих емкостей должно быть не менее 10м.
• При эксплуатации не допустима полная выработка газа из баллонов. Кроме того, один раз в 4 года емкости должны проходить переаттестацию на герметичность клапанов и целостность самих стенок.

Лучший газовый котел для работы на сжиженном топливе

Опыт использования газовых котлов, работающих на баллонном топливе, показал, что не все они успешно справляются со своей задачей. В некоторых случаях после переоснащения агрегата на сжиженный газ его эффективность снижалась. Лучшими котлами, которые выдают высокие показатели работы на газе из баллонов, являются:

1. Конденсационные котлы – их конструкция рассчитана на работу в условиях низкого давления газа. Поэтому чаще менять горелку и форсунки не нужно.
2. Агрегаты, в техдокументации которых указано, что они могут работать на сжиженном топливе.
3. Газовые устройства, оснащенные погодозависимой автоматикой, что позволяет существенно снижать расход топлива.

Обратите внимание! Самостоятельно переоборудовать газовый котел на работу на баллонном топливе опасно. Лучше доверить это дело специалисту.

КПД

Эффективность — один из важнейших параметров отопительной системы. Сжиженный газ стоит дороже магистрального, и к его стоимости нужно добавить затраты на перевозку.

КПД современного исправного оборудования может достигать 90-95%. Для расчета расхода газа для отопления, нужно знать общую площадь помещения: на 10 кв.м затрачивается примерно 1кВт мощности.

На отопление и подогрев воды в загородном доме в 100 кв.м потребуется около 2 баллонов в неделю и 8-9 баллонов в месяц. Можно соединить баллоны в группу: по правилам допускается использование системы баллонов до 15 шт. При этом газовые емкости должны находиться в закрытом металлическом шкафу.

Какие модели поддерживают такую возможность

Выбирая котел, работающий от баллона, надо знать, что некоторые из них при переходе с природного газа на сжиженное топливо могут терять эффективность.

Многие конденсационные модели способны генерировать тепло при низком давлении, поэтому часто не требуется замена горелок и форсунок. Надо внимательно изучать документацию, в которой должно быть указано, что предусмотрено питание оборудования сжиженным газом. Наличие автоматики, управляющей отопительным прибором с учетом погодных условий, позволяет экономить энергоноситель.

Самому переоборудовать котел с природного газа на сжиженное топливо опасно, это лучше доверить мастерам соответствующей службы.

Есть много моделей, способных работать на баллонном газе, среди наиболее популярных стоит выделить:

1. Wolf CNG 35. Напольное одноконтурное оборудование, которое может функционировать на двух видах топлива. Коэффициент полезного действия составляет до 93,5%, а в продуктах сгорания содержится минимум вредных веществ.
2. Bosch Gaz 4000 W ZWA 24-2 K. Такой котел обеспечит дачный дом не только теплом, но и горячей водой. Навесной корпус удобно устанавливать в любом помещении. Открытая камера сгорания требует наличия правильно организованной вентиляции. Дистанционный регулятор помогает хозяину управлять котлом на расстоянии.
3. “ЖМЗ АОГВ-29-3 Комфорт Н”. Это одноконтурное напольное оборудование, способное питаться природным и сжиженным газом. Оно имеет механическое управление, не требует подключения к электросети. Подсоединяется к стационарному дымоходу. Наличие внешнего термометра позволяет подстраивать работу прибора под необходимую температуру в доме.

Комбинированное оборудование, в зависимости от ситуации, может переходить на питание от магистрали или баллонов. Достаточно переключить на котле режим работы и сменить насадки.

Особенности газовых устройств

Конструкция, работающая на природном газе, отличается от газового котла тем, что не нуждается в трубопроводах и радиаторах для обогрева жилых помещений. Делает возможной спорадическую эксплуатацию оборудования в помещениях, где аналогичные устройства, с водой в качестве теплоносителя, могут выйти из строя. В оборудовании нет теплоносителя, выступающего посредником для передачи, выделившегося при горении топлива, тепла воздуху в помещении.

Отсутствие теплоносителя не позволяет оборудованию обогревать большие дома. Обычно хватает на 50-70 кв. метров.

Газовая печка для дачи состоит из шести элементов:

Корпус. Может быть изготовлен из жаропрочной стали, чугуна. Последний вариант более долговечен, теплоемок, не боится коррозии, часто имеет высокохудожественное декоративное оформление. Минус — вес чугуна (более 150 кг), хрупкость, боязнь перегрева (при разогреве печи более 500 градусов происходит кристаллическая деформация чугуна, свойства резко ухудшаются).

Модели со стальным корпусом можно поместить в дополнительную оболочку из кирпича, для повышения теплоемкости отопительной конструкции.

Газовая печка для дачи с теплообменником

Стальные конструкции легкие, быстро разогреваются и остывают. Просты в монтаже, доступны.

• Камера сгорания. Емкость с горелкой, где происходит сгорание газа. Стенки камеры нагреваются, тепло передается напрямую или через каналы воздуху в обогреваемом помещении. Более сложный вариант конструкции — когда камера представляет собой симбиоз с горелкой. Тепло передается через теплообменник. В камере сгорания имеется ряд устройств для подачи кислорода (поддувало) и отведения продуктов горения, с ручным или автоматическим управлением.
• Горелка. Не отличается от горелок газовых котлов. В минимальном варианте имеет биметаллический датчик. Большинство конструкций оснащены системой электронного регулирования, контроля температуры.
• Дымоход. Возможны различные варианты устройства — классические из кирпича, коаксиальные. В последнем случае выбор места установки оборудования расширяется, не требуется постройка печной трубы.

• Система теплообмена. Циркулирующий воздух нагревается, возвращается в помещение.
• Управляющий блок. Сложное, программируемое устройство. Блок учитывает состояние среды в помещении, на улице. Может менять интенсивность сгорания газа, количество выделяемого тепла. Диапазон регулировки мощности — от 1% до 100% (с шагом в 1%).

Если дача регулярно посещается, рекомендуется оснастить печь отопления управляющим блоком. Можно включить отопление перед приездом через интернет, переключить обогрев на минимум, не требующий больших затрат газа, не дающий строению промерзнуть.

Как платить меньше

Так как значительно выиграть в цене на установке автономного отопления не получится, значит необходимо обратиться к энергосберегающим технологиям.

1. Провести тщательное утепление не только стен здания, но и крыши, пола, фундамента, даже подвала, если он имеется.
2. Заменить стеклопакеты на энергосберегающие, профиль – непромерзаемый.
3. Установить котел с максимальным КПД и электронным терморегулятором.
4. Проверить состояние теплоизоляции дома на тепловизоре для оправления точек холода и их устранения.
5. Изменить систему вентиляции и кондиционирования. Просто открытая форточка или поставленное на проветривание окно забирает больше тепла, чем открытое на 5-7 мин окно и полная замена воздуха в помещении.
6. Обустроить теплый пол, особенно в холлах, прихожих.
7. Установить на радиаторах электронные датчики, для блокировки нагрева более установленной температуры.

Очень эффективно использовать систему «умный дом», что сократит расход газа не менее чем на 25%. Если последовать всем советам, в доме буде тепло и уютно, а счета за газ не будут вызывать ужас.

Система «умный дом» легче и комфортнее управляется пультом Источник archidom.ru

Схема подключения баллонов с газом к отопительному котлу

Для подключения баллона к котлу используется особый редуктор, преобразующий сжиженное топливо в газообразное состояние. Именно в таком виде оно подается в нагревательное оборудование. Если используется сразу несколько емкостей, то понадобится столько же редукторов для подключения к каждому баллону. Это намного безопасней, чем подключать сразу несколько емкостей через один общий редуктор.

Для сборки всей конструкции используется двухплечевой коллектор. Это специальная рампа, которая делит все емкости на две группы. Одна группа является основной. Из нее газ поступает в котел в первую очередь. Вторая группа – резервная. Она используется после того, как заканчивается газ в основной группе. Переключение с одной группы на другую происходит автоматически. При этом раздается характерный сигнал. После заправки и подключения емкостей основной группы коллектор начинает потреблять топливо из этих баллонов.

Газовое оборудование для отопления дома – горелки для печей и котлов

Все емкости с горючим устанавливаются от котла на расстоянии не ближе 200 см. Лучше всего для этих целей выделить отдельное помещение или отгородить отсек в топочной. Запрещено устанавливать баллоны в незакрытом месте, куда попадает солнечный свет.

Для подключения емкостей используются металлические трубопроводы с толщиной стенок на менее 2-х мм. В месте, где трубы проходят через стены, устанавливаются защитные футляры, а все отверстия заполняются пеной. Для соединения трубопровода с нагревателем применяется дюритовый шланг.

Устройство с котлом для отопления своими руками

Для формирования отопительной системы своими руками данного типа понадобятся:

• Газовый котёл с горелкой для сжиженного газа. Подойдут модели с малым давлением и с самым высоким показателем КПД.
• Газовые баллоны объёмом 50 л.
• Арматура запорная.
• Редукторы.
• Рампа (применяется для подключения нескольких ёмкостей).
• Газопровод, сформированный из шлангов и труб и предназначенный для соединения элементов с системой отопления.

Котлы бывают напольные и настенные, одно- и двухконтурные. Последние позволяют не только повысить температуру в помещении, но и нагреть воду.

Баллоны соединяются с системой при помощи редуктора с пропускной способность 2 куб. м/час. Редуктор может быть один или отдельный для каждой ёмкости.

Подключение к газовому котлу нескольких баллонов увеличивает срок их необходимой заправки. Для такого соединения используется рампа — прибор, разделяющий ёмкости на основные и резервные. Сначала газ берётся из первой группы, а по мере его окончания — из второй. Момент перехода озвучивается сигналом.

Для фиксации газового котла с газопроводом используется гибкая подводка, а для редуктора — дюритовый шланг. Толщина стенки газопроводной трубы из металла составляет не менее 0,2 см. В стене такие трубы заносятся в футляр и запениваются.

Расход топлива котла составляет около 9 кг газа в сутки. Большое количество ресурса уйдёт в самом начале для разогрева системы отопления, а позже — уменьшится в 4 раза.

Фото 2. Красный баллон с газом и гибкий шланг, который используется для подключения к котлу.

Заправка баллонов производится еженедельно специалистами. Перед этим процессом из ёмкостей удаляется конденсат. Самостоятельно можно вывести резервуары на открытое пространство, заземлить и удалить редуктор. Спустя 2 часа, когда остатки газа выветрились, а вода стекла в землю, баллоны можно везти на заправку.

Важно! Для одновременной дозаправки не разрешается более трёх баллонов

Возможно ли снизить расход газа

Это не только возможно, но необходимо. Так как несколько простых элементов в газобаллонной системе помогают существенно снизить расход газа.

• Установить специальные датчики, сигнализирующие о наличии газа в помещении. Это позволяет вовремя определить утечку (которая приводит не только к взрыву, но и чрезмерному перерасходу) и устранить её.
• В обязательном порядке, газовую систему отопления следует автоматизировать. Только с применением элементов автоматики можно достичь меньшого расхода топлива.
• Использовать только качественное и настоящее топливо, без добавок. Если в газе присутствуют примеси, то его расход существенно увеличивается.
• Следить за температурой в том помещении, в котором установлено газобаллонное оборудование. Его так же, как и остальные комнаты, следует обогревать. Недостаточная температура в топочной может оказаться причиной отказа газового котла.

Помимо вышеперечисленных мер, следует утеплить дом снаружи. Качественное утепление поможет достичь минимального расхода газа и более комфортной температуры в доме.

Как уменьшить расход на отопление частного дома

Существует 5 вариантов:

Утепление стен при помощи полистирола или минеральной ваты. Оба вещества обычно располагают снаружи здания, обивая сверху декоративным материалом.

• Размещение различных веществ в скатах кровли для сохранения тепла. Используют то же, что и для стен, а также стружку или более дешёвые материалы, например, пенопласт.
• Дополнительный обогрев полов, в том числе при помощи конвекторов или труб.
• Замена окон на новые с двойным или тройным стеклопакетом. Если они качественны, следует проверить стыки, наличие различных щелей. При необходимости их замазывают.
• Установка дополнительных источников тепла в помещении. Ими могут служить стандартные сочетания котлов с радиаторами или конвекторы.

Что такое отопление на сжиженном газе?

Это система, которая в качестве теплоносителя использует сжиженный газ пропан или смесь пропана и бутана. Применяется отопление газовыми баллонами в частном доме при отсутствии магистрального газопровода, прочих централизованных конструкций. Специалисты отмечают, что способ подходит для домов площадью 70-100 м2, которые предварительно утеплены, чтобы сократить расход топлива.

Следует знать, что разбирать газовые баллоны категорически нельзя. Топливо закачивается в емкость под большим давлением, переходя из газообразного состояния в жидкое. Сжиженный углеводородный газ принято называть СУГ.

Преимущества и недостатки баллонного отопления

К плюсам системы относят:

• чистоту топлива, газ сгорает полностью, не оставляя золу, шлак;
• автономность системы – не требуется подключение к электроэнергии;
• стабильность работы;
• простота эксплуатации, управления;
• сравнительно невысокие затраты на топливо;
• высокий КПД;
• возможность переоборудовать котел для работы с магистральной подачей топлива;
• длительный срок эксплуатации.

Такие газовые баллоны высоко ценятся на вторичном рынке и их всегда можно продать, вернув часть затраченных средств. Также система позволяет снабдить загородный дом горячей водой, то есть способ отопления подходит для домов, куда вообще не подведены центральные коммуникации.

К недостаткам относится необходимость заправки емкостей топливом и необходимость создания определенных условий для работы всей конструкции. Стоит внимательно изучить схему подключения, чтобы в мороз не остаться без тепла из-за сбоев в системе.

Сколько газа в баллонах?

Прежде чем мы перейдем к расчетам расхода газа, нужно понять, а сколько топлива вообще содержится в баллоне.

Для этого воспользуемся физической формулой:

где V – объем, p – плотность вещества, m – его масса.

Согласно, ГОСТ 15860-84 плотность чистого пропана при 0°С составляет 0,528. Для вашего удобства мы подготовили таблицу плотности пропан-бутановой смеси при разных температурах.

Температура / Плотность	−25	−20	−15	−10	−5		5	10	15	20	25
100/0	0,559	0,553	0,548	0,542	0,535	0,528	0,521	0,514	0,507	0,499	0,49
90/10	0,565	0,559	0,554	0,548	0,542	0,535	0,528	0,521	0,514	0,506	0,498
80/20	0,571	0,565	0,561	0,555	0,548	0,541	0,535	0,528	0,521	0,514	0,505
70/30	0,577	0,572	0,567	0,561	0,555	0,548	0,542	0,535	0,529	0,521	0,513
60/40	0,583	0,577	0,572	0,567	0,561	0,555	0,549	0,542	0,536	0,529	0,521
50/50	0,589	0,584	0,579	0,574	0,568	0,564	0,556	0,549	0,543	0,536	0,529
40/60	0,595	0,59	0,586	0,579	0,575	0,568	0,562	0,555	0,55	0,543	0,536
30/70	0,601	0,596	0,592	0,586	0,581	0,575	0,569	0,562	0,557	0,551	0,544
20/80	0,607	0,603	0,598	0,592	0,588	0,582	0,576	0,569	0,565	0,558	0,552
33147	0,613	0,609	0,605	0,599	0,594	0,588	0,583	0,576	0,572	0,566	0,559
0/100	0,619	0,615	0,611	0,605	0,601	0,595	0,59	0,583	0,579	0,573	0,567

Стоит также помнить, что баллон не заправляют полностью (максимум на 80%), чтобы при повышении температуры его не разорвало.

Таким образом, в баллоне содержится примерно следующее количество газа:

• 50 литров: 21,12 кг
• 27 литров: 11,4 кг
• 12 литров: 5,06 кг
• 5 литров: 2,11 кг
