Проекты отопления частных домов

Современные технологии утепления дома

Строительство дома сегодня предполагает использование новых способов утепления строений инновационными материалами.

Использование термоизоляционной краски Lic Ceramic

В народе этот современный материал называют нанокраска для утепления. Сверхтонкая теплоизоляция – главное качество этого материала. Применяется для утепления стен, фасадов, крыш, полов. Инновационный материал экономит тепло в помещении на 30%. Для старых построек плюсом будет маленький вес материала. Нет дополнительной нагрузки на стены.

Жидкий пеноизол

Старые постройки требуют бережного отношения к ним. Жидкий утеплитель пеноизол – подаётся под давлением. Заполняет пустоты внутри стен, фундаментов и крыши. Внешний вид старого строения не пострадает. С помощью пенообразного материала заполняют маленькие щели и дефекты в стенах. Утепление дома проводят с большой степенью надёжности.

Пеноизол обладает высокой звукоизоляцией, низкой теплопроводимостью, повышенной сопротивляемостью огню. Утепление дома прослужит 30-50 лет.

Вспененная гранула

Это цельные шарики пенопласта. Называют «дробленый пенопласт».

Применяется так:

1. Добавляют в бетон. Бетон становиться облегченным и с повышенной теплоизоляцией.
2. Пустоты, например, межкирпичной кладки задувают гранулами пенопласта. Не требуется дополнительное выравнивание стен для утепления.

Фольгированные утеплители

Материал состоит из фольги и термослоя. Фольга выполняет задачу отражателя теплового потока. Утепляют стены как снаружи, так и внутри.

Выбор новых технологий в обустройстве отопления дома и его утепления широк и многогранен. Можно подобрать вариант для выполнения поставленной цели. Использование новых технологий помогает создать в доме уют и комфорт.

Виды отопительных систем

Отопительная система различается по таким составляющим: применяемое топливо, вид теплового носителя, тип циркуляции.

Подробнее рассмотрим каждый:

Применяемое топливо

Применяются такие типы теплоносителей – на газу, твёрдое топливо, жидкое топливо, на электричестве и геотермальный источник. Установка отопления на коттеджах для котлов, требующих сжигания жидкого горючего, делается весьма редко. Часто тогда, когда остальные источники топлива недоступны и привезти их стоит больших средств. Аппараты для обогрева на электричестве с лёгкостью устанавливаются и обладают удобством в применении. Однако стоимость получаемого тепла выходит дороже, чем при сжигании твёрдого топлива или газа.

Вид теплоносителя

По этому признаку теплоносители в отоплении зданий бывают: на газу, на воде, на пару, электрические и воздушные варианты. В России распространёнными считаются отопительные схемы с использованием теплопроводных жидкостей. Затем наравне идут газовые и электрические виды. Пар применяется только в промышленных компаниях, а монтаж воздушного отопления применяется в южных областях.

Вид циркуляции

Нагретая вода в трубной системе может двигаться двумя способами: естественно и принудительно. Основное преимущество первого вида заключается в его независимости от поставляемой электроэнергии. В них теплопроводная жидкость передвигается по трубам за счёт способности при нагревании подыматься наверх, а когда охлаждается то, идёт вниз. Однако, отсутствие стабильности в работе, потребность использования увеличенного диаметра труб, сложности настраивания температуры и применение батарей с немалым объёмом внутри, приводит к нечастому их выбору пользователями.

Разновидности отопительных систем

Существует несколько способов организовать у себя дома электрическое отопление. Каждый из них обладает своими преимуществами и недостатками. Некоторые обходятся более дешево на этапе покупки, а некоторые значительно экономят во время эксплуатации. Давайте рассмотрим, какие особенности имеет каждый способ:

Установка электрического котла, предназначенного для нагрева воды, ходящей по трубам отопительной системы. Пожалуй, наиболее известный способ, но при этом далеко не самый эффективный на сегодняшний день. Производители заверяют о том, что нынешние модели стали гораздо производительнее и теперь расходуют на 80% меньше энергии, но это вопрос спорный. Ручное включение-отключение котла, конечно, непрактично, а автоматическое с заданным интервалом не учитывает температурный режим дня и ночи. Более-менее экономичный вариант – установить термостаты и соответствующую автоматику, для включения в зависимости от температуры в комнатах, однако это сложно с точки зрения монтажа и очень затратно. Модели пониженной мощности с равной производительностью тоже – не более чем реклама. У такого котла, скорее всего, не хватит «сил» на обогрев крупного частного дома.
Инфракрасные панели. Это не просто способ обогрева помещений, а принципиально отличная технология. Суть заключается не в прогревании воздуха (что имеет очень низкое КПД), а в воздействии на предметы, расположенные в комнате. Под светом ИК-ламп полы и мебель нагреваются и начинают сами издавать тепло. Принципиальная разница еще в том, что традиционный «радиаторный» способ отопления помещений фактически греет потолок (теплый воздух от батареи поднимается вверх), а полы остаются холодными. С инфракрасным обогревом все наоборот. Свет направлен вниз, а, значит, самое теплое место – пол. Дополняете систему терморегуляторами — и экономичное отопление дачного, частного дома или гаража готово. А мнение о вреде ИК излучения на человека – не более чем миф. Главное – не находиться под лампой длительное время, и ничего опасного не произойдёт.
Использование конвекторов. По заверениям производителей – это самый эффективный способ обогрева помещений, который сочетает в себе высокую производительность и экономное энергопотребление. Оба этих утверждения являются предметом долгого спора, поскольку в основе технологии лежит все тот же «радиаторный» принцип, а в обогреве дома следует учитывать множество индивидуальных особенностей. Главное отличие заключается в существенной простоте установки и эксплуатации и более низкой цене

Виды газового отопления в частном жилом помещении

По типу подачи газа — это:

1. системы с магистральным природным газом;
2. со сжиженным газом в баллонах или газгольдере.

Первый вариант является одним из самых экономичных видов отопления. Второй обходится владельцам в несколько раз дороже (по одному из источников, в пять раз).

При подключении магистрального газа необходимо заказывать проект газификации и проходить согласования в контролирующих органах.

Газовая труба заводится непосредственно к оборудованию в доме. Газ подаётся постоянно в автоматическом режиме.

Отопление с помощью баллонов или газгольдера предполагает самостоятельное обеспечение газом. Баллоны нужно постоянно менять (раз в 2–3 дня). Газгольдер (частное газохранилище) позволит создать более автоматизированную систему, ведь закачка в него газа может производиться раз в полгода-год.

В целом стоимость газохранилища и газа для него сделает отопление в несколько раз дороже. Но при наличии генератора такая система автономна, не зависит от подведения газопровода и может выдержать длительные перебои с подачей электроэнергии.

Газгольдера объёмом 2–3 куболитра хватит для отопления коттеджа порядка 150 кв. м., здание в 300 кв. м. потребует значительно большего объёма (по некоторым источникам до 9 куб. л).

Организация экономичного отопления

Не стоит вести долгие споры о том, какое оборудование из перечисленных вариантов, лучше сочетает в себе экономность, эффективность и безопасность. Гораздо практичнее будет пользоваться тем или иным вариантом в наиболее подходящих условиях. Ниже приведены основные принципы, которых следует придерживаться, чтобы создать дома экономичное отопление электричеством:

1. Первое правило общее для систем, работающих от газа, и для электрических – сделайте потери тепла минимальными за счет утепления стен, потолка и пола. Благодаря этому вы сможете снизить необходимую тепловую мощность для поддержания температуры. Конечно, дополнительные затраты на это необходимы, но они окупаются экономией на электроэнергии. Температура внутри утепленного гаража зимой поднимается выше нуля за полчаса, если внутри работает автомобиль. В утепленном доме вам надо будет лишь поддерживать тепло, а не постоянно нагнетать, заставляя оборудование работать на повышенной мощности.
2. Спроектируйте оптимальную систему электрического отопления. К примеру, для обогрева небольшой однокомнатной квартиры вполне эффективным может оказаться электрический котел (если потери тепла очень малы). А вот для дома с большим количеством комнат это не лучший вариант. Здесь удобнее установить конвекторную систему с терморегуляторами, контролирующими климат в каждом помещении. Инфракрасные панели хороши для гаража, чулана или хозяйственного помещения, в котором не требуется удерживать постоянную температуру.
3. В комнатах и домах, которые не используются на протяжении всего дня, оптимально комбинировать электроотопительное оборудование. В качестве примера возьмем кухню с основным конвектором и вспомогательной ИК-панелью. Конвектор позволяет поддерживать минимальную норму температуры на протяжении всего дня, а включенная перед вечерним приемом пищи панель быстро согреет комнату для комфортного ужина. Аналогичным образом можно устроить обогрев ванной комнаты, хозпостроек или отапливаемого гаража.
4. Терморегулирующая автоматика позволяет точно настраивать температурный режим. В зависимости от конкретных моделей и устройств, вы можете установить «горячие» и «холодные» периоды, использовать фотодатчики, чтобы в помещении становилось теплее в присутствии людей, и применять прочие настройки. Все эти на первый взгляд незначительные мелочи могут сильно помочь в уменьшении расходов.
5. Большая доля потребления отопительной системы выпадает на ночное время, когда все жильцы находятся дома. Существенно снизить счета за этот период можно перейдя на двухтарифный учет электроэнергии. Ночной тариф, как правило, ниже основного в 3-4 раза. Для замены счетчика и перехода на новые правила учета обратитесь в местную компанию, осуществляющую энергоснабжение.

Как мы видим, экономичное отопление частного дома без газа вполне осуществимо. Главное – тщательно спланировать переход на электричество, продумать, какие устройства применять для основных помещений, а какие – для периферии (гаража, бани, прочих построек). Конечно, покупка всего необходимого может «влететь в копеечку», однако эти расходы нивелируются суммой, которую вы сэкономите в течение дальнейших лет.

Поделиться с друзьями:

Другие способы повышения эффективности и экономичности отопления

Если вас интересует только вид топлива, пролистывайте сюда. Но мы считаем, что правильно начать с основ. Борьба за экономичность возможна не только через снижение потерь, но и другими способами:

• правильным выбором вида и типа отопления;
• соблюдением правил установки оборудования;
• использованием датчиков температуры, связанных с нагревательным оборудованием;
• установкой запорно-регулировочной арматуры;
• монтажом энергоэффективных приборов;
• своевременным техническим обслуживанием.

Виды и типы систем отопления

Правильно подобранная система позволяет использовать выбранное топливо с наибольшей выгодой.

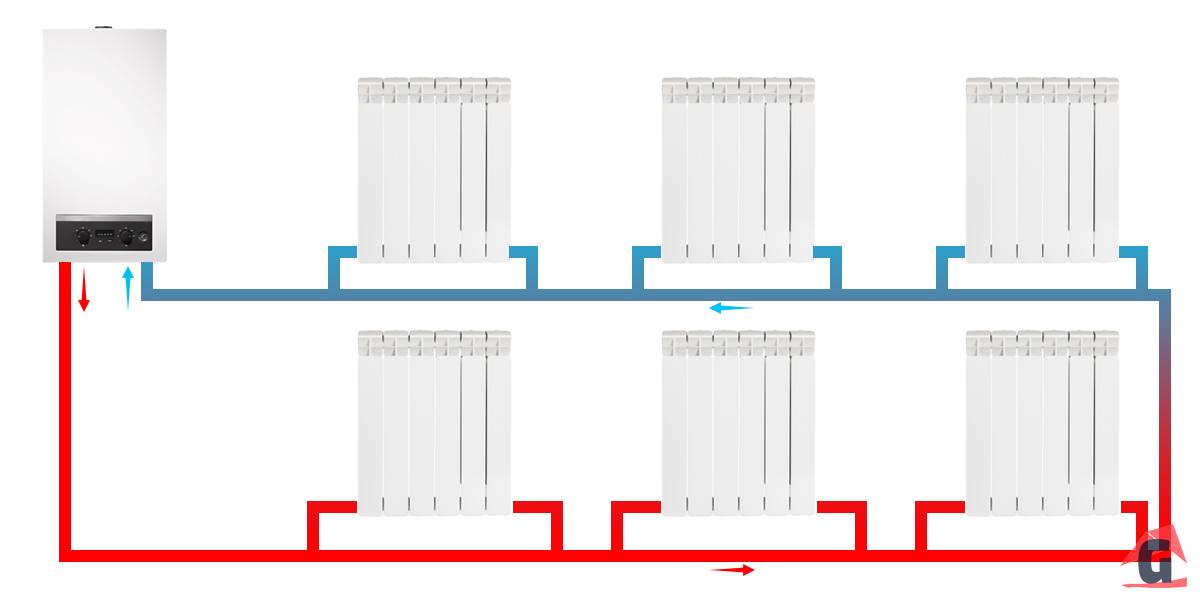

Наглядная схема типичной однотрубной системы отопления.

Однотрубная разводка оптимальна для небольших домов с 3-4 радиаторами в контуре. Небольшое количество труб сводит к минимуму неэффективную отдачу тепла через их стенки.

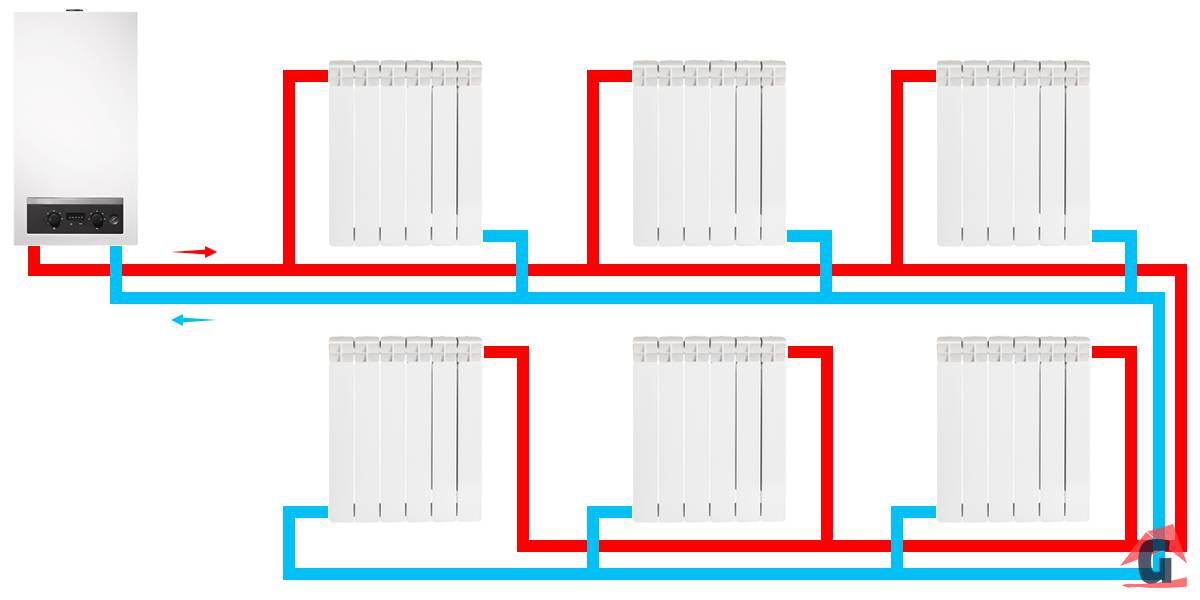

Схема типичной двухтрубной системы отопления в частном доме.

Двухтрубные разводки обеспечивают равномерный прогрев всех радиаторов. Не придётся увеличивать мощность котла и потребление энергоносителей, так как в самой дальней комнате температура поддерживается на нужном уровне.

Дома до 2 этажей и площадью до 150 м2 эффективно оборудовать энергонезависимой системой гравитационного типа, не требующей циркуляционных насосов и дорогостоящих расширительных баков.

В регионах с тарифами на электроэнергию, зависимыми от времени суток, выгодно устанавливать гидроаккумуляторы большой ёмкости. Ночью котёл нагревает воду, а после подключения дневного тарифа около 2-3 часов отопление происходит за счёт циркуляции теплоносителя из гидроаккумулятора.

Правила монтажа радиаторов

Правильное размещение радиаторов позволяет избежать снижения теплоотдачи:

• до пола оставляют 50-70 мм;
• до наружной стены от 30 мм;
• до подоконника не менее 80 мм.

Точные рекомендации указаны в паспортах приборов. Примерные потери по теплоотдаче при различных вариантах размещения показаны на рисунке ниже.

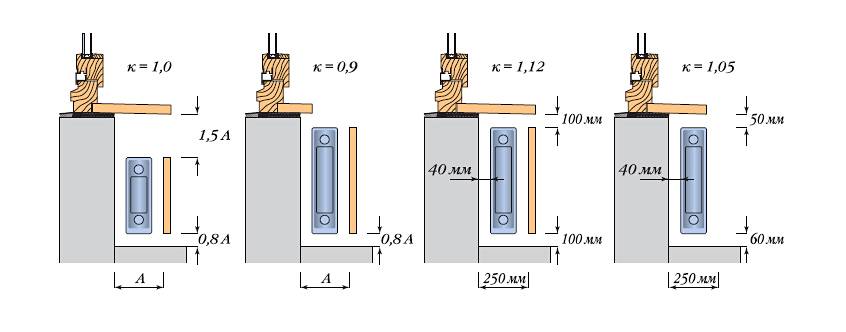

Изменение тепловой мощности радиатора в зависимости от размещения и наличия экрана.

Снижение температуры компенсируют установкой радиаторов с большим количеством секций. Увеличивается объём циркулирующего теплоносителя, на разогрев которого понадобится дополнительное топливо.

Повысить эффективность теплоотдачи можно, используя диагональное подключение радиаторов. Боковое подключение снижает теплоотдачу, но лучше всего подходит для гравитационных систем. Менее всего эффективны радиаторы с нижним подключением – это можно считать «платой» за невидимые трубы, скрытые в полу или стене.

Датчики температуры

Блоки управления газовых и электрических котлов реагируют на температуру теплоносителя, что не позволяет своевременно регулировать интенсивность работы при изменение погодных условий. Современные котлы допускают подключение выносных датчиков температуры воздуха в помещении, что объективнее отражает потребность в увеличении или снижении мощности оборудования.

Котёл с подключенными датчиками и таймерами поддерживает необходимую температуру ночью и в период отсутствии хозяев, что также снижает затраты на отопление.

Регулировочная арматура

При любом типе разводки труб и подключении радиаторов есть возможность изменять теплоотдачу прибора.

Устанавливают ручные или автоматические регуляторы. Это позволяет в некоторых помещения поддерживать пониженную температуру, что сказывается на экономии энергоносителя.

Эффективность радиаторов

Современные радиаторы имеют мощность одной секции от 100 до 210 Вт

При покупке обращают внимание на этот параметр, указанный в паспорте прибора. Дополнительные секции заполняют теплоносителем, который придётся разогревать и перемещать по трубам с помощью более мощного циркуляционного насоса, что увеличивает расходы

Теплоотдача радиаторов отопленияСравнение показателей и способы расчета

Техническое обслуживание

Образование кальциевых отложений на внутренних стенках теплообменника и радиаторов снижает эффективность оборудования.

Важно использовать чистую мягкую воду или антифриз, рекомендованный производителем теплового оборудования. Необходимо контролировать состояние фильтров грубой и тонкой очистки теплоносителя, а также чистоту воды (антифриза)

Монтаж котла и системы отопления

Выбирать систему отопления для частного дома нужно руководствуясь доступностью топлива, на котором она работает. Если вы располагаете газопроводом, лучше будет монтировать именно водную систему своими руками, с газовым и дублирующим электрическим котлом. Если есть возможность покупать твердое топливо по низкой цене, то оптимальным вариантом для вас окажется монтаж агрегата работающего на угле или древесине.

Совет: используйте несколько котлов в создании отопления частного дома, таким образом вы сможете обеспечить себе независимость от того или иного энергоресурса.

Теперь давайте рассмотрим, как поэтапно происходит монтаж отопительной системы дома своими руками.

Подготовка котельной. Первым делом следует приготовить вашу котельную в которой будет монтироваться агрегат. Все лишние предметы нужно оттуда вынести, чтобы они не мешали вам при установке устройства

В идеале она должна оказаться пустой от всех ненужных вещей, а кроме котла и прочего необходимого оборудования там ничего не должно находиться. Важно! Не превращайте котельную в склад и не захламляйте место у самого котла, потому что это скажется на вашей безопасности.
Создание проекта и выбор схемы отопления. Следующим шагом будет выбор схемы отопления частного дома. Кроме того нужно подать прошение в соответствующие инстанции о создании проектного плана для вашего жилья

Когда все это будет на руках, следует покупать котел и начинать его установку.
Монтаж котла и комплектующих. Когда помещение будет расчищено, следует приступать к монтажу котла отопления загородного дома своими руками. Не зависимо от того какой тип агрегата вы выбрали установка газового, топливного и электрического выполняется одинаково. Для этого сперва делается разметка, затем монтируются металлоконструкции, которые будут удерживать котел, а потом цепляется он сам. После этого следует прикрепить своими руками все комплектующие системы отопления загородного дома, которые еще должны находиться в котельной.
Протяжка труб и монтаж радиаторов. Протягиваются трубы от котла до места крепления будущих радиаторов. Когда это будет выполнено на специальные кронштейны (они идут в комплекте с батареями) происходит зацепка радиаторов системы отопления своими руками.
Опрессовка и тестирование. Финалом работы является опрессовка всей системы. Тестирование можно проводить только в присутствии представителя газовой службы.

На этом заканчивается выбор и монтаж системы отопления загородного дома своими руками. Подписывайтесь на рассылку «отопление дома своими руками» и внимательно следите за всеми тенденциями изменения в сфере отопления, это гарантированно поможет вам экономить.

Карта сайта / Вентиляция / Водоснобжение / Отопление /

Экономичные газовые котлы

Если вы желаете получить наивысшую степень экономии, то важно разобраться с разновидностями существующих газовых котлов. Они могут быть напольными, навесными и конденсационными. Первые устанавливаются на полу, другие крепятся на стену

Тогда как третьи могут быть настенными или напольными, а в качестве отличительной особенности подобного оборудования выступает высокий КПД, который может достигать 100% или больше. Самые экономичные котлы отопления относятся к этому виду

Первые устанавливаются на полу, другие крепятся на стену. Тогда как третьи могут быть настенными или напольными, а в качестве отличительной особенности подобного оборудования выступает высокий КПД, который может достигать 100% или больше. Самые экономичные котлы отопления относятся к этому виду.

Столь высокий коэффициент полезного действия обусловлен тем, что в подобных агрегатах используются два источника энергии, в качестве первого выступает сжигание газа, а вот в роли второго – энергия, которая выделяется при конденсации пара. Если же вы выберете навесной котел, то удастся сэкономить еще при приобретении, так как подобное оборудование стоит дешевле по сравнению с другими газовыми котлами.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

• Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
• Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
• Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Биотопливо

Из биомассы, которая включает в себя органические отходы, навоз, растения, сточные воды, получается биогаз в результате разложения при помощи бактерий. Малоэтажные дома целесообразно отапливать щепой из древесных гранул, поленьями, прессованными отходами деревообрабатывающей промышленности. В котлы топливо поступает, используя различные способы автоматизированной подачи. Что касается котлов, работающих на поленьях, то в них топливо загружается вручную.

Альтернатива газовому отоплению также включает в себя котлы, работающие на паллетах. Они могут быть как с ручной, так и с автоматической подачей топлива. Это способствует тому, что возле котла не нужно постоянно находиться человеку. Система автоматического контроля поддерживает температуру на определенном параметре.

Так выглядит биотопливо.

Проектирование системы отопления в квартире

Представляет собой набор последовательных действий. Первая ступень — формирование технического задания, где перечисляются основные условия или требования к будущему полученному результату.

Затем производится подсчёт тепловых потерь в помещении, определение вида системы отопления, котла и источника энергии. Затем осуществляется подбор всего комплектующего оборудования, указывается выбор места под его дальнейшую установку.

Проектировка отопления производится в соответствии со СНиП 2. 04. 05—91. При проведении требуется придерживаться следующих указаний:

• обеспечение взрыво- и пожаробезопасности создаваемой отапливаемой системы;
• её ремонтопригодность;
• допустимый уровень шума и вибрации от устанавливаемого оборудования отопления не должен превышать 110 дБА, а при импульсном шуме — 125 дБА;
• проектируемая система отопления должна обеспечивать диктуемые нормами чистоту воздуха и метеорологические условия в том месте, где она производится: в рабочей зоне помещений производственного назначения, а также жилых либо общественных.

Использование автоматических средств отопления.

Такое экономичное отопление частного дома значительно сбережет семейный бюджет. Помните, при использовании автоматики вы можете увеличить температуру на один градус. В пересчете на показатели тепла иного топлива вы получаете тепла на 5% больше.

Солнечное отопление частного дома

Автоматика убережет вас от стремительного роста цен на газ и прочие топливные ресурсы.

Также автоматические экономные системы отопления частного дома могут поддерживать температуру в помещении до заданного уровня. Как видите, она не будет работать постоянно, а лишь по мере охлаждения помещения. Это приводит к тому, что риск перегрева помещения минимален.

Автоматика газового котла

Также не нужно ваше присутствие для регулирования температуры отдаваемого тепла. Автоматика может постоянно держать температуру воздуха в помещении в пределах 27 градусов. Автоматика позволяет отапливать помещение и до 17 градусов Цельсия. Данная функция актуальна в том случае, когда вы покидаете помещение на длительное время, а поддерживать климат необходимо.

Установка низких температур даст возможность поддерживать в доме комфортные условия, не перегревая его и не остужая.
