Дровяные печи Булерьян и их особенности

Принцип работы

Современная буржуйка Булерьян используется в разных областях – для отопления дома, производственных или садоводческих построек. Продуманное устройство Булерьяна позволяет получать от твердого топлива максимальную тепловую отдачу . Дровяная печь Булерьян работает по следующему принципу:

• В топку загружается необходимый объем дров (можно немного добавить бумаги или смеси для розжига, чтобы облегчить процесс охватывания пламенем).
• После того как огонь уверенно разгорится, необходимо ограничить приток воздуха.
• Происходит процесс пиролиза – воспламенение под воздействием вторичного притока воздуха.

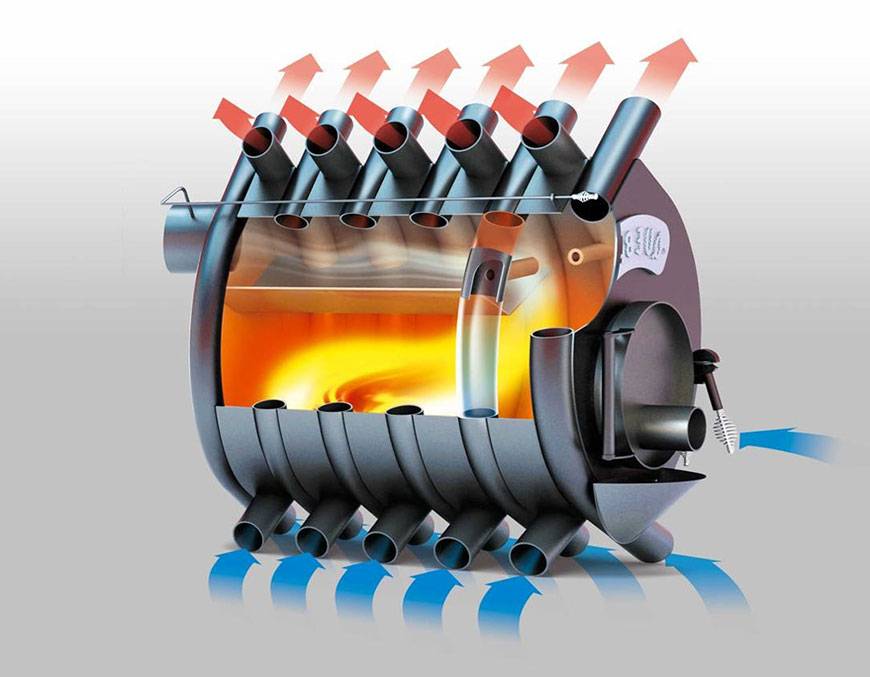

Схематичное изображение принципа работы

Тепло, образованное в ходе активного процесса тления и остаточного сгорания древесного топлива, продуктов пиролиза,  затем поступает в воздушный теплообменник. Для обеспечения полноценной  герметичности камеры сгорания, трубы у основания теплообменника, если печь собирается своими руками, нужно сварить листовым железом между собой.

Важно! Количество выделяемого агрегатом тепла достаточно для создания полноценно функционирующей разводки труб, обогревающих другие комнаты или помещения.

Раскаленные под действием огня газы отдают тепловую энергию (до 90%) в изогнутые трубы конструкции. Если правильно рассчитать мощность печи и площадь обогреваемого ею помещения, то подкладывать топливо потребуется 2-3 раза в сутки.

Размеры

Канадские печи Булерьян имеют следующий диапазон размеров:

• Высота – 71-96 см.
• Ширина – 49-75 см.
• Глубина – 69-150 см.

По группам:

• Группа 00 – высота 71 см, ширина – 49 см, глубина – 69 см.
• Группа 01 – высота 75 см, ширина – 56 см, глубина – 82 см.
• Группа 02 – 85 см, ширина – 85 см, глубина – 99 см.
• Группа 03 – высота 90 см, ширина – 62 см, глубина – 112 см.

Булерьян типа 01 (Ванкувер)

Выбор группы зависит от индивидуальных особенностей строения, где предполагается осуществление работы устройства. Также есть две группы, которые рекомендуется устанавливать в производственных помещениях:

• Группа 04 – высота 96 см, ширина – 71 см, глубина – 134 см.
• Группа 05 – высота – 96 см, ширина 75 см, глубина – 150 см.

Пример Булерьяна из группы 04 (Торонто)

Учитывать необходимо еще и мощность. В зависимости от модели они выдают 6-45 кВт. Объем помещения, которое может быть прогрето с помощью агрегата (м3) -100-1300. Количество труб – 7-16. Самый маленький булерьян способен отопить небольшой коттедж (до 100 м3) или теплицу.

Про водяные буллеры

Булерьян может также может осуществлять отопление и нагрев воды одновременно. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян – печь с комбинированными функциями по схеме и устройству схожа с обычной модификацией, в которой применяется конвекция воздуха для полноценного отопления.

Пример водяного булерьяна

Особенности устройства:

• Имеются трубы вокруг топочной камеры.
• Основной принцип работы – химические процессы: пиролиз или газогенерация.
• Трубы заполняет не горячий воздух, а разогретый жидкий теплоноситель.

Работа печи системы Булерьян с водным контуром производится так:

• Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
• На нижнем из коллекторов специально смонтирован отвод, который необходим для возвращения жидкости в систему.
• На верхнем элементе имеется труба, которая требуется для подачи в систему жидкого теплоносителя.
• Вода или иной жидкостный переносчик тепла, использующийся в системе, постепенно нагревается. Проходит это во время процесса топки печи.
• Создается желаемое давление (выбирается настройкой).
• Возникает циркуляция жидкости под действием физико-химических факторов и ее подъем на высоту 7-8 метров.
• Жидкостный теплоноситель по трубам передвигается и поступает к обогревательным приборам (батареям, конвекторам), которые располагаются в помещениях (жилых комнатах, производственных цехах или теплицах).

Остывший жидкий источник тепла возвращается обратно в систему с помощью отвода на нижнем коллекторе.

В этом случае в процессе отопления принимает участие образовавшийся во время горения твердого топлива газ. Для этой цели в конструкции печи предусмотрены две, а не одна топочные камеры – в одной производится сжигание основного топлива (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

Схема подключения водяного буллера

После разогрева отсека для сгорания дров, котел  рекомендуется перевести в режим газогенерации. В этой фазе работы топливо не горит, а тлеет. Это позволяет увеличить время отдачи тепла, но система будет функционировать автономно. Особенность – КПД остается таким же, как при сжигании дров или иного твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получить горячую воду для бытовых нужд, если трубы будут подсоединены к специальной емкости. До 100 градусов вода нагревается за 30—40 минут в зависимости от выбранной для использования модели, на что требуется около 2,5 кВт энергии.

Достоинства

• Даже самые большие площади прогреваются быстро и равномерно.
• Тепло легко транспортируется по всем этажам строения.
• У печи, несмотря на её обширные свойства и мощность, довольно компактные размеры.
• Используется печка просто и удобно, а при внимательном и правильном подходе может прослужить очень длительное время.
• Быстро устанавливается.
• Бренеран с водяным контуром экономично расходует топливо. Дрова можно загружать раз в 12 часов.
• Благодаря автономной работе на дровах, для обогрева помещения не расходуется газ или электричество.
• После выжигания, золы практически не остается, поэтому обслуживание самого устройства не отнимает много времени.
• Пользователь управляет процессом отопления самостоятельно.

Печь «Булерьян Классика» (тип 00)

Отзывы «Булерьян Классика» имеет хорошие, потому что она сильно схожа с предыдущей моделью. Ее мощность находится на довольно высоком уровне и составляет 6 кВт. При этом печь способна протопить дом общим объемом до 100 куб. м. Также многих радует тот факт, что у производителя можно заказать ее абсолютно любого цвета.

Для загрузки печи в основном используют брикеты и дрова. При этом некоторые отдают предпочтение только древесным отходам. Как бы то ни было, коэффициент полезного действия данной модели находится на уровне 75%. Во многом это связано с применением двухфазного сгорания топлива. Вначале топливо просто тлеет, и при этом выделяются газы. На втором этапе газы полностью уходят. Все это дает возможность делать загрузку примерно на 8 часов. Обшивка печи выполнена из нержавеющей стали. Дополнительно покупатели отметили, что в комплекте идет удобная подставка.

Особенности топки

Закладка дров в печь

Для печи Булерьян применяют дрова лиственных пород деревьев, хвойная древесина быстро засоряет дымоход, поэтому этот тип топлива использовать не рекомендуется. Фруктовые сорта деревьев выделяют минимальное количество тепла.

Перед топкой открывают шибер дымохода, заслонку поддувала. Дрова разжигаются посредством любого розжига. После того как началось горение, загрузочную дверцу закрывают. Обязательно надо последить за процессом 10-15 минут, чтобы убедиться в корректности текущего процесса. Теплый воздух начинает поступать в помещение достаточно быстро. Если в печи сильная тяга, появляется своеобразный гул, при котором рекомендуется слегка прикрыть обе заслонки.

Помимо стандартных дров для топки можно использовать:

• бурый уголь совместно с дровами – топить только углем запрещено, это сильно сократит срок службы оборудования;
• торфяные брикеты – оптимальный вариант с идеальной теплоотдачей;
• кора деревьев, опилки, щепа – помогут сэкономить;
• пеллеты – предварительно требуется установка сетки.

Основные преимущества печей Булерьян

Исходя из всей вышеперечисленной информации, мы можем определить следующие положительные черты канадских печей Булерьян:

• Высокая эффективность – КПД отдельных моделей достигает 80% и даже выше, что является плюсом твердотопливных агрегатов;
• Хорошая теплоотдача и быстрый прогрев – обеспечиваются за счет мощного воздушного теплообменника-конвектора;
• Длительное горение – реализуется за счет большой камеры сгорания и пиролизного горения топлива. Продолжительность работы от одной закладки дров составляет до 8-12 часов, в зависимости от объема топки;
• Безопасность в эксплуатации – за счет интенсивной конвекции значительно снижается температура корпуса, она составляет не выше +60 градусов;
• Предельная простота в запуске – достаточно обеспечить предварительный розжиг и добиться устойчивого яркого пламени. После этого в топку печи Булерьян загружаются полноценные дрова, горение переводится в пиролизный режим;
• Стабильность работы в любых условиях – нужно лишь создать достаточную тягу;
• Доступная цена – несмотря на массу плюсов, печи Булерьян отличаются ценовой доступностью;
• Множество моделей на рынке – это модели Булерьян Везувий (Vesuvi), Бренеран Булерьян, Клондайк, Акватэн и многие другие.

Минимальная цена на печи Булерьян для небольших дачных домиков и загородных домовладений составляет около 9 тыс. рублей.

К числу недостатков печей Булерьян можно отнести их довольно большие размеры – они занимают много места.

Конструкция печи

Изначально, конструкция Bullerjan оказалась настолько эффективной, что не претерпела существенных изменений на протяжении 40 лет с момента создания. Появились только некоторые доработки, касающиеся назначения, применения установки.

Конструкция Булерьян

Корпус

Основные элементы корпуса Булерьян — изогнутые под углом 90 трубы, диаметром 60—100 мм. Они играют двойную роль:

• являются каркасом конструкции, обеспечивают её жёсткость;
• служат корпусом для перемещения теплоносителя, его нагревательным элементом.

Между трубами ввариваются полосы конструкционной стали толщиной 4—10 мм в зависимости от проектной мощности установки. Получается круглый, герметичный корпус с рёбрами жёсткости из труб, выступающих наружу на 1/3 диаметра.

Передняя и задняя панели изготавливаются из стали 4 — 10 мм с отверстиями под дверцу и дымоход соответственно. Отдельные варианты буллеров снабжаются ножками и ограждающими экранами.

Конструкция Булерьян

Внутри установки предусматривается два отсека:

• камера сгорания топлива;
• камера отвода дыма при топочном режиме и дожига газов, образующихся при пиролизе целлюлозы в режиме газогенерации.

Камера сгорания топлива занимает 3/4 объёма, отделяется от отсека дожига пиролизных газов листом металла  толщиной 4 мм с калиброванными отверстиями. Перегородка не доходит до передней стенки на 1/4 общей длины установки. Ввареные трубы выступают от корпуса на 2/3 диаметра внутрь топки. Некоторые модели имеют зольную камеру, но полностью удалять золу из топочной камеры не рекомендуется, она защищает под от прожигания при высоких температурах горения.

Элементы обвязки

На передней панели корпуса газогенераторной печи Булерьян находится загрузочная дверца с ручным шиберным регулятором мощности. Он позволяет дозировать поступление воздуха в топочную камеру в зависимости от режима работы.

На дверце может находиться градуированная шкала по которой подбирается оптимальное положение шиберной заслонки. Это проводится опытным путём в зависимости от температуры воздуха в помещении, качества и влажности используемого топочного материала.

По бокам корпуса на уровне камеры дожига в некоторых конструкциях предусмотрены инжекторы, ввареные в первые две противоположные трубы, для добавочной подачи кислорода, необходимого для горения в печи пиролизных газов. Нижние отверстия труб продвинутых аппаратов оборудуются компрессором для принудительной подачи воздуха. Это ускоряет время отопления помещения в режиме горения, но снижает температуру выходящего воздуха, он не успевает прогреваться трубами.

На задней стенке расположен выход для подсоединения к дымоходу. Внутри встроена шиберная заслонка с вырезанным на 1/4 часть диаметра сегментом. При открытой заслонке производится розжиг, когда установки переводится в режим сжигания продуктов пиролиза шибер закрывается, газы выходят через вырезанный сегмент.

Воздух заходит снизу, нагревается и выходит через верхние отверстия

*На выходе лицензионных аппаратов обязательно устанавливается экономайзер. Без него продукты пиролиза не сохраняются в «боровичке» (горизонтальной части отвода газов длиной 0.8—1 м), не будет идти процесс дожига.

Важную роль играет правильная установка дымохода, его утепление, герметичность стыков соединения элементов.

Российские производители изготавливают Бренеран для отопления помещений объёмом 100—1200 м3. Для помещений большего объёма выпускаются аналоги буллеров или их секционные комплекты. Мощность установки повышают увеличением объёма топки и добавлением количества труб. При этом падает КПД аппарата.

Установки Булерьян различной мощности

Наименование	Объём отапливаемого помещения, м3	Размер, мм.	Мощность, кВт.	Вес, кг.	Цена, руб.
Клондайк НВ-100-Булерьян Тип 00	100	605* 436* 640	6,2	52	9399
Клондайк НВ-150-Булерьян Тип 0,05	150	835* 436* 640	8,4	73	12199
Клодайк НВ-200-Булерьян Тип 01	200	1005* 436* 640	11,5	84	13199
Клондайк НВ-400-Булерьян Тип 02	400	820* 676* 950	19,5	120	16199
Клондайк НВ-600-Булерьян Тип 03	600	1200* 676* 950	26,8	185	26559
Клондайк НВ-1000 Тип 04	1000	1505* 676* 950	34,7	235	33999

Готовые-покупные

Установка буллера в отапливаемом помещении тоже имеет некоторые особенности. Посмотрите на рис. Слева – вариант не вполне удачный. И не только потому, что нужно долбить бетонные перекрытия, для чего требуется проект с разрешением, конструкции-то несущие.

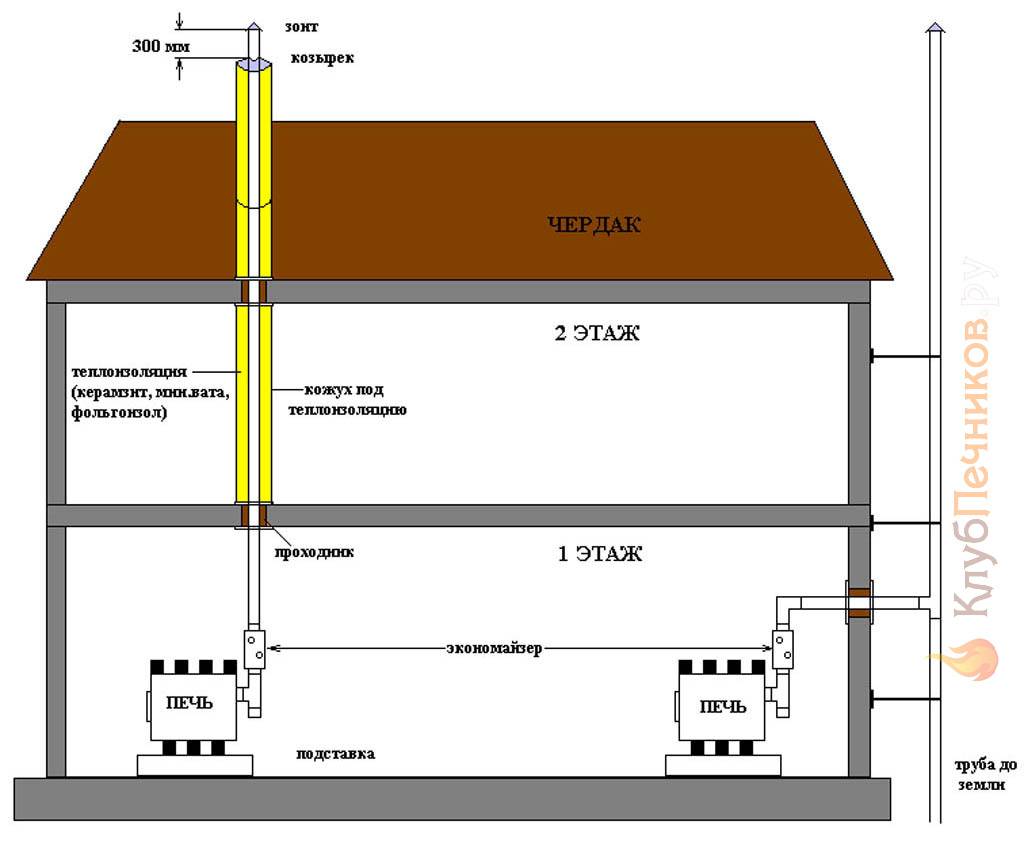

Варианты установки буллера в помещении

Во-первых, для устройства дымохода, проходящего через чердак и крышу, понадобится собрать уйму бумаг, чтобы получить разрешение пожарников. А потом еще и выполнить все противопожарные требования, что обойдется непросто и недешево.

Во-вторых, оседающий из дымовых газов буллера конденсат (шламоконденсат) обладает удивительными физико-химическими свойствами. Им будет посвящен особый раздел, а пока отметим следующее: хотя отдельных санитарных правил для этого вещества и нет, но самому для себя от него лучше держаться подальше. А в данном случае шламоконденсат остается в помещении.

Вариант справа хорош уже тем, что нужно бурить не бетонную, а кирпичную стену. Она, конечно, тоже несущая, но нагружена меньше перекрытия. На проем в ней до 150 мм диаметром контролирующие органы закрывают глаза. А стандартный диаметр дымохода буллера – 100 мм. И получить пожарное разрешение на наружный дымоход куда проще. И шламоконденсат окажется снаружи.

В том и другом случае фундамент под булерьян не нужен, достаточно несгораемой подставки. Прочие общие условия следующие:

• Расстояние от обычной стены – не менее 1000 мм.
• Если стена покрыта огнестойкой штукатуркой (например, вермикулитовой) слоем не менее 25 мм, от буллер можно придвинуть к ней на 800 мм.
• В радиусе 1200 мм от центра дверцы топки – огнестойкий настил, как и для других печей: сталь от 1,5 мм на асбестовой подушке.
• Выход подставки за контур печи – не менее 300 мм во все стороны.
• Если буллер сертифицирован пожарной охраной на эксплуатацию без подставки, снабжен штатными несъемными несгораемыми ножками и карманом – улавливателем перед дверцей зольника, можно ставить его без подставки прямо на пол, кроме дощатого деревянного или фанерного. На ламинат или мармолеум можно.

Принцип действия и эффективность

Вокруг камеры сгорания, кожуха, расположены трубы. Если в печи есть водяной контур, но в них будет циркулировать водяной пар. Есть и остальные вариации подобных печей, в которых циркулирует воздух обогрева. Циркуляция водяного пара происходит по следующей схеме: пар разогревается в трубе и начинает расширяться под действием высоких температур. Из-за этого по законам физики он начинает подниматься вверх и поступает внутрь отопительной системы. При обогреве жилых помещений он начинает отдавать тепло, а после остывает и сжимается.

После этого он опускается обратно вниз и снова попадает в трубы, примыкающие к котлу. Там он снова начнет прогреваться и цикл повториться снова. Не стоит забывать о том, что в конце горения получаем газообразные отходы. В этом случае идет речь именно об углекислом газе и малом количестве дыма. Данные продукты горения обязательно должны выводиться наружу через дымоход, который расположен в верхней части печи.

Отметим то, что аналогичным путем будет выводиться тепло. Для того, чтобы тепло оставалось внутри и не выходило вместе с продуктами горения, его следует обложить минеральной ватой или другим похожим по свойствам материалом. Использование такого способа тоже внесет свой вклад и повысит эффективность системы отопления. кожух обязательно должен быть двухслойным, что поможет снизить непроизводительные затраты тепла при работе устройства.

Отопительный процесс Булерьян-Аква можно разделить на 2 главных стадии:

• Розжиг. В печь добавляют дров, чтобы получить интенсивное горение.
• Поддержание огня. В это время следует регулярно подкидывать небольшой объем топлива. Так, при процессе горения все будет ровно и с большей силой. Для поддержания огня нужно минимум усилий.

При использовании печи ее можно украсить, декорировать таким образом, чтобы она напоминала стилизованную русскую печку (или что-то другое, что вам по душе).

Печь булерьян с водяным контуром

На фото видно, что трубки для воздушного отопление заварены и к ним подведено водяное.

До недавнего времени, автономное отопление имело локальный характер нагрева. Оно распространяло тепло лишь в одной комнате и не могло использоваться на территории ванной, кухни, других небольших помещений. Ситуация изменилась после того, как была создана печь булерьян с водяным контуром. При создании печи можно использовать два варианта подключения водяного контура. 1 — можно задействовать все трубки воздушного отопления и сделать печь только под водяное отопление. 2 — использовать только часть трубок и тем самым сделать комбинированное отопление помещения. Так же вы можете просто подвести дополнительный контур. Печи с водяным контуром имеют следующий принцип работы – они:

• Присоединяются к системе водоснабжения;
• Принимают воду (для этих целей рекомендуется использовать стальные трубки с толщиной 6 мм и больше) и нагревают ее до высоких температур;
• Перекачивают воду по батареям, равномерно распределяя тепло во всех помещениях дома.

Важно – булерьян с водяным контуром может использоваться и в тех зданиях, которые не имеют доступа к центральному водоснабжению. Для его автономной работы необходимо:

• Установить батареи и соединить их с печью;
• Создать источник водоснабжения (при помощи шлангов, насоса, колодца или скважины);
• Обеспечить перекачку воды по батареям (при помощи насоса и других устройств).

Булерьян с водным контуром устанавливается в следующих ситуациях:

• Дом лишен доступа к центральной системе отопления;
• Здание состоит из нескольких этажей или комнат, которые невозможно прогреть обычной печью;
• Высокая стоимость отопления и низкая цена на твердое топливо в регионе;
• Постоянные проблемы с работой центрального отопления.

Важно — использование булерьяна с водным контуром разрешено на официальном уровне

Что нужно учесть, прежде чем покупать булерьян с водным контуром?

Производитель всегда указывает максимальную мощность устройства. Если вам предлагают печь, способную обогреть площадь в 200 квадратных метров, делите ее эффективность на 2. Ведь вы не станете дважды в день загружать топку под завязку. Да и ее непрерывное использование на максимальных температурах ускорит износ оборудования.

Помните о том, что высокая эффективность булерьяна обеспечивается зольником и шибером. Без них, печь попросту не способна использовать энергию древесных газов. А значит – почти не отличается от обычной буржуйки. Также вам понадобится утеплить дымоход, ведь при растопке печи, газы имеют настолько низкую температуру, что они могут оседать на поверхности дымохода в виде конденсата.

Конструкция и принцип действия

Через нижнюю часть труб всасывается холодный воздух, через верхнюю выходит разогретый

Отопительная печь длительного горения Булерьян (Булериан) — мощный нагреватель воздуха, представляющий из себя металлический корпус, с встроенными в него трубками, по которым поднимается нагретый воздух и распределяется по отапливаемому помещению.

Холодный воздух забирается с пола, через нижнюю часть трубок, после чего проходя вдоль корпуса, нагревается до температуры от +60°C до +150°C, при этом поднимаясь вверх выходит наружу, тем самым отапливая помещение. Этот процесс возможен благодаря простому физическому явлению, которое известно каждому со школы: теплый воздух всегда поднимается вверх.

Первый розжиг печи (а также последующие 2-3 топки) сопровождается характерным запахом, который образуется из-за того, что корпус покрыт жаростойкой краской, которая окончательно полимеризуется при первой топке. Поэтому производители рекомендуют протопить агрегат несколько раз вне помещения.

Печь Булерьян в состоянии отапливать сразу несколько помещений, для этого на трубы, откуда выходит разогретый воздух, одеваются специальные металлические рукава, которые заводятся в нужные комнаты.

Копия печки Bullerjan.

Совет! При загрузке топлива и не только, следует помнить, что стекло на дверце можно разбить, т.к. оно является только термостойким, но не ударопрочным. Стекло должно свободно «ходить» в крепежной раме.

Конструкция печи не предусматривает наличие колосниковой решетки. Зола обязательно должна находиться в топке на нижних трубах, это продлевает их срок службы (предотвращает прогорание) и обеспечивает нормальную газификацию топлива. К тому же, нет необходимости часто очищать топку от золы, ведь топливо выгорает практически полностью. Зола образуется не так быстро, как например в печи-буржуйке. Если все-таки золы накопилось слишком много и она высыпается из топки, достаточно убрать только верхний слой, оставив нижние трубы закрытыми.

Помимо дров, в качестве топлива можно использовать брикеты, бурый уголь, картон, а также отходы деревообрабатывающей промышленности. Самым лучшим топливом для Булерьяна являются круглые поленья, желательно такой же длины как сама печь.

Совет! Не следует использование в качестве топлива коксующегося угля, т.к. это может сказаться на работоспособности агрегата. Также запрещено использовать жидкое топливо.

Bullerjan

Топливо сгорает практически полностью, это возможно благодаря конструкции печи длительного горения Булерьян. В нижней камере, во время горения (тления) топливо выделяет газы, которые поступают в верхнюю камеру, где полностью сгорают. При этом основным источником тепловой энергии является не сами горящие дрова или брикеты, а выделяемый при горении газ, который полностью сгорает в верхней камере. Благодаря тому, что топливо не сгорает (как например в буржуйке), а тлеет, нет необходимости в частой закладке топлива. На одной закладке печь может проработать 8-12 часов.

Советы и правила эксплуатации

Для системы отопления Булерьян необходимо соблюдение условий эксплуатации, что позволяет повысить эффективность работы установки и продлить ее эксплуатационные сроки. Комментарии многочисленных пользователей печи показывают, что наиболее актуальными являются такие вопросы:

• меры предотвращения замерзания теплоносителя при отключении отопительной системы;
• причины низкой производительности;
• правила и особенности топки;
• можно ли ставить конструкцию на улице.

Как не допустить заморозки контура?

При работе печи следует внимательно следить, чтобы не произошло замерзание теплоносителя. Для этого котлы имеют встроенный ТЭН на 1 кВт. Система оборудована датчиком, который постоянно отслеживает температуру теплоносителя и при падении ее до минимального уровня включает дополнительный подогрев.

Методом защиты также является полный слив воды при отключении системы. В этом случае трубы и корпус выдержат заморозки до -50 градусов.

Почему Булерьян начинает плохо греть?

Почему водные котлы могут плохо греть помещение? Причины могут быть следующими:

• неправильный монтаж/подклчючение (недостаточная высота дымоходной трубы, плохой выход газа);
• неграмотная установка печи с нарушением высоты (допускается расстояние от пола на уровне от 40-50 см, в остальных случаях производительность системы падает);
• печка на дровах имеет слишком низкую мощность (реальная на 10% ниже указанной в документации, что связано с особенностями работы установки);
• слишком большое количество подключенных радиаторов.

Особенности топки

Котел Булерьян с водяным контуром топится при помощи режима тления, для розжига используются щепа, дрова, бумага. Интенсивное горение наблюдается только в первые полчаса, далее печка должна перейти на нормальный режим.

Внимание: Печь не должна работать на пределе, теплопроводимость корпуса ограничена и тепло будет уходить в никуда. Эффективность при сильном разгоне конструкции будет крайне низкой, это напрасная трата топлива

Принцип растопки Bullerjan будет следующим:

• газификатор, специальный регулятор полностью открываются;
• разжигается огонь (оптимально использовать бумагу и мелкую щепу);
• после разгорания огня камера заполняется на 80%;
• топить надо до момента, когда датчик покажет значение в 180-200 градусов (время топки составляет не больше 20-30 минут);
• затем газификатор надо закрыть на 45 градусов.

Для топки применяется дровяное топливо, лучше всего подходит не расколотые на части полена с размером, соответствующем длине камеры. Дверка топки должна плотно закрываться, щели не допускаются. Золу отопительной печи не удаляют, она остается в камере все время ее работы.

Установка на улице

Можно ли ставить водяные котлы Булерьян на улице? Теоретически допускается, но на практике не рекомендуется, так как наличие «водяной» рубашки сильно ограничит возможность устройства при таких условиях.

Принцип работы печей Булерьян с водяным контуром

Печь Булерьян с водяным контуром можно приобрести в уже готовом виде или собрать самостоятельно, используя традиционный воздушный агрегат. Для изготовления самодельного варианта необходимо соорудить контуры для подающей и обратных труб. После этого производим установку агрегата на штатном месте – монтируем его на мощном негорючем основании, подключаем дымоход. По дому прокладываем отопительную систему.

Сама отопительная система может быть любого типа – с естественной или принудительной циркуляцией. В первом случае трубы прокладываются с небольшим наклоном, чтобы обеспечить нормальную циркуляцию теплоносителя. Во втором случае трубы монтируются строго горизонтально, так как за нагнетание теплоносителя будет отвечать циркуляционный насос. Также система может быть открытой или закрытой – на выбор потребителя.

Используя печь Булерьян с водяным контуром мощностью 7-9 кВт, можно обеспечить теплом даже небольшие двухэтажные домовладения, используя системы открытого типа без принудительной циркуляции.

Давайте посмотрим, как работают печи Булерьян с водяными контурами. Первый этап – это запуск, который представляет собой первоначальную растопку системы без пиролизного горения. В камеру сгорания закладываются мелкие щепки и лучины, 20-30 минут все это горит своим пламенем. Далее закладываем внутрь дрова потолще, закрываем камеру сгорания, регулируем дросселем и шиберной заслонкой процесс горения.

После того как вы закроете дроссельную заслонку, дрова начнут сгорать с выделением продуктов пиролиза. Из основной камеры они отправятся в камеру дожигания, где сгорят с образованием большого количества тепла – для этого сюда подается вторичный воздух, через специальные трубки. Генерируемое тепло отдается в теплообменник, после чего расходится по помещениям.

Плюсы и минусы

Главное преимущество печи типа Булерьян – минимальное количество недостатков, которые при правильной установке и эксплуатации практически незаметны. Изначально оборудование использовалось канадскими лесниками, работающими в тайге. Устройство легко транспортировалось, не требовало постоянного внимания и быстро согревало в холодную погоду.

Со временем конструкция стала популярной среди широкого круга потребителей не только в Канаде, но и далеко за ее пределами, благодаря таким достоинствам:

• компактные размеры, небольшой вес – 50 кг;
• приличный радиус распространения тепла – 100 м3;
• низкая энергозатратность при достойной производительности;
• отсутствие необходимости постоянно добавлять топливо в топку;
• приемлемая цена;
• простота использования, не требующая сложных манипуляций, квалификации.

К минусам печи Bullerjan относят:

• образование копоти из-за неполного вывода продуктов горения;
• неприятный запах, который возникает во время растопки и в процессе тления осевшей на внешней поверхности конструкции пыли;
• необходимость в постоянной регулировке.

Эти недостатки не столь существенны по сравнению с преимуществами.

Преимущества и недостатки

Печь работает на дровах. Поэтому при выборе вариантов доступного отопления необходимо учесть стоимость этого вида топлива в данной местности. Обычно в больших городах дрова стоят дорого и эксплуатация подобных систем отопления не будет дешёвой. Если же речь идёт о тех местах, где есть достаточно дешёвые дрова, то Булерьян будет здесь хорошим выбором.

При работе, такая система отопления использует конвекцию и теплообмен, которые происходят посредством циклического обращения водяного пара, это приводит к тому, что прогрев осуществляется очень эффективно.

Достоинства:

С учётом того, что циркуляция водяного пара в этой отопительной системе происходит очень динамично, прогрев помещения происходит не только достаточно быстро, но и равномерно.

Особенности конструкции таковы, что с её помощью можно отапливать не только одноэтажный частный дом, но и двухэтажный дом с такой же эффективностью.

В процессе работы котёл не накаливается, а это обеспечивает отсутствие выгорание кислорода в том помещении, где он находится.

Здесь реализовано двухкамерное сгорание. Продукты неполного сгорания дров попадают во вторичную камеру и догорают там дотла. Это не только повышает эффективность использования топлива, но и сводит к минимуму образование твёрдых продуктов сгорания.

Дверка закрывается герметично, что исключает возможность образования искр при горении и гарантирует безопасность от возгорания в месте установки.

Лёгкость процесса установки

Основное условие для этого состоит в том, чтобы расстояние до ближайшей стены не было менее, чем полметра.

Важной особенностью такой системы отопления является то, что для её работы нет необходимости в подводке каких-либо внешних коммуникаций. Недостатки:. Недостатки:

Недостатки:

1. Затраты на покупку топлива могут быть достаточно велики.
2. При использовании некоторых видов дров может происходить засорение трубы дымохода.
3. Для эффективного использования этой системой отопления нужно научиться использовать такой режим работы, при котором происходит медленное горение (тление) топлива. Это необходимо в тех случаях, когда печь должна гореть автономно (например, в ночное время).
4. Без использования специальной незамерзающей жидкости нельзя гарантировать, что во время сильных морозов не промёрзнет система отопления.
5. Установка этой системы отопления является достаточно сложным и затратным делом.
