Отопительная печь голландка своими руками для дома

Порядовка

Перед тем, как начать возводить голландку, нужно иметь четкое представление о последовательности действий. Должен быть составлен план укладки кирпичей по каждому ряду – порядовка. Порядовка подробно расписывает, как именно должна укладываться печь-голландка своими руками. Действуя в соответствии с ее указаниями, даже начинающий печник сможет достаточно хорошо выполнить работу.

Используя порядовку, мастер сможет вначале выложить кирпичи без раствора, чтобы посмотреть, как будет выглядеть сооружение. Если все нормально, то можно приступать к чистовой работе по укладке с раствором.

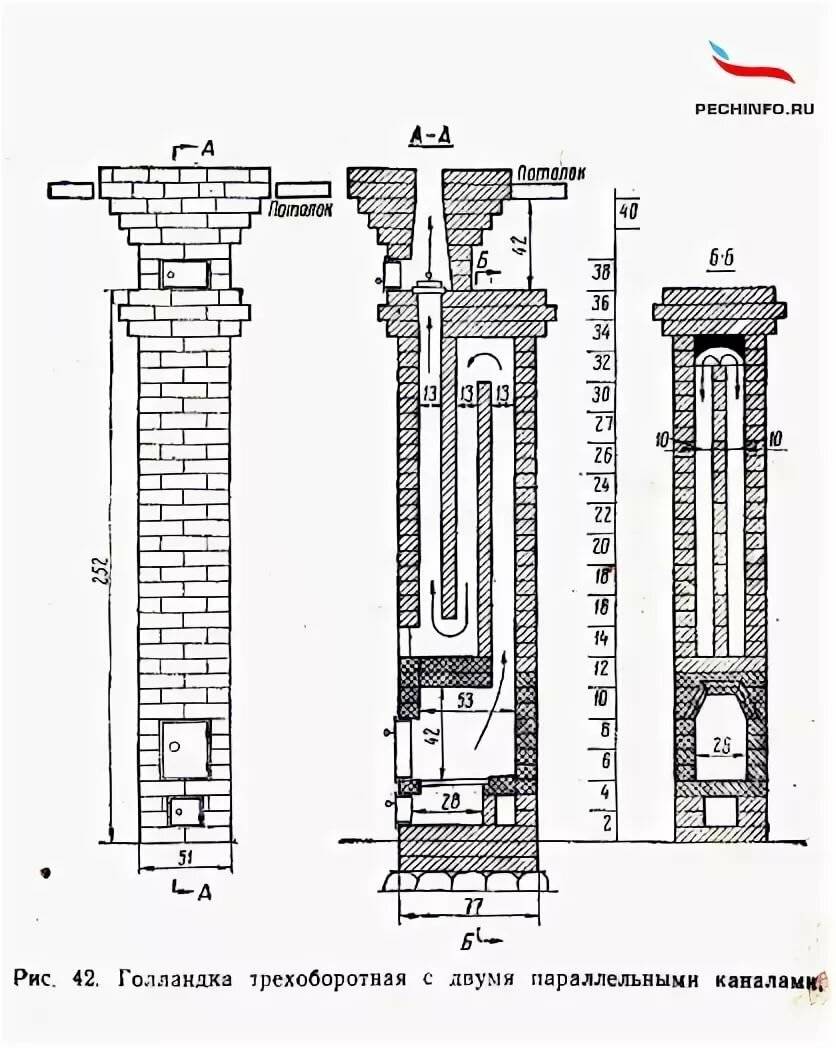

Подробная кладка голландской печи

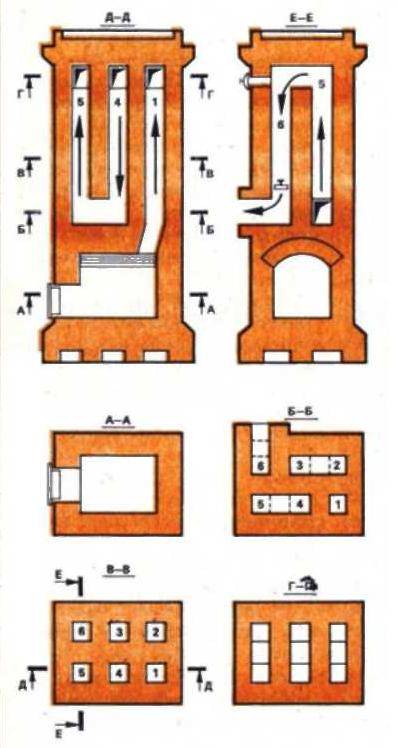

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Порядовка печи-голландки размером 52×52 см.

• На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
• Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
• Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
• Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

Точно так же выкладывают и 5 и 6-й ряды. 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро. 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды. Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода. В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы. Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная. С 18-го по 24-й ряд формируются оборотные каналы голландки

Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов. 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону

В 28-м ряду оставляется отверстие для дымохода

Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

• В 29-м ряду устанавливается заслонка (рисунок 11).
• 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Строительство печи

Для того чтобы без проблем сложить печь, необходимо приготовить инвентарь и материалы.

Приемы печной кладки.

Инвентарь:

• кельма;
• кувалда;
• трамбовка;
• кирка;
• отвес;
• уровень;
• емкость;
• шнур;
• рулетка.

Строительные материалы:

• кирпич;
• глина;
• цемент;
• песок;
• рубероид;
• арматура для фундамента Ø6-10 мм;
• мягкая, стальная проволока Ø3 мм;
• дверца топливника;
• задвижка для дымовой трубы.

Глина должна быть жирной на ощупь и не содержать посторонних примесей. Проверить на жирность можно так: скатать шарик диаметром 4-5 см и сдавить двумя дощечками. Если по краям шарика не образовались глубокие трещины, глина жирная. Для уменьшения растрескивания в глину добавляют песок. Глину разводят водой, при этом в ней не должно быть комочков.

Кирпич. Печь голландка строится только из красного, хорошо обожженного кирпича. Необходимое количество кирпича рассчитывается в зависимости от размера печи. Стандартный размер кирпича российского производства 250×120×65 мм.

Песок надо просеять через сито, чтобы исключить посторонние примеси.

Цемент понадобится марки М 200.

Достоинства и недостатки

Печка возводится очень быстро, с ней справится даже новичок.

Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.

Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.

Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.

Есть и некоторые недостатки, которые характерны для любых дровяных печей:

• Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
• При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
• Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.

Тем не менее печи-голландки по-прежнему в строю.

Правила обустройства голландки

Независимо от размеров и конструкции голландка строится по одинаковому принципу. Первым правилом является обустройство отдельного фундамента. Лучше всего это запланировать еще на этапе строительства дома. Это позволит спроектировать дымоход и вместе прохода через перекрытия установить балки согласно всем нормам.

В ином случае создание основания потребует частичный демонтаж напольного покрытия. Конструкция не должна соединяться с основным фундаментом дома. Помимо этого при сооружении печки стоит следовать таким правилам:

• поверх основания укладывается гидроизоляционный материал;
• для возведения стоит использовать кирпич, который обладает высоким качеством;
• порядовка печи голландка с плитой своими руками проводится с использованием глиняного раствора, который обладает высокой жаропрочностью;
• толщина шва топки не должна быть больше 5 мм;
• шов основной конструкции составляет от 5 до 8 мм.

Также не стоит забывать об основных правилах безопасности:

• перед печкой укладывается асбестовая плита, что позволит предотвратить возгорание из-за искр;
• периодически нужно проводить чистку дымохода;
• между стенами и голландкой укладывается огнеупорный материал;
• вблизи отопительного устройства не должно быть предметов интерьера, которые могут воспламениться;
• в конструкции не стоит перебарщивать с металлическими элементами.

Перед строительством нужно разработать чертеж конструкции

Способ обогрева голландкой

Печь из кирпича — голландка. Зачастую печь применяться для обогрева частного дома в пригороде либо в сельской местности, где не получится применить другие методы обогрева. Обогрев дома таким способом в большинстве случаев считается самым подходящим вариантом для отопления загородного дома, как при непрерывном нахождении людей в помещении, так и в период редких посещений. В качестве носителя тепла данной методике отопления считается горячий воздух. Почти все эти печи отапливают дом собственными стенками, существуют проекты, где воздух идет по стенкам изнутри, в процессе его перемещения он становится горячим и выходит наружу. И если воздух нагревается лишь от поверхности очага, в таком случае площади теплогенератора должно хватить, чтобы прогреть комнату.

Несколько секретов для самоделкиных

Отчасти потому, что кладка голландской печки достаточно проста, отчасти потому, что печники оценивают свои услуги довольно дорого, многие владельцы строящейся загородной недвижимости берут кладку печки в свои руки.

Информации о том, как сложить печку-голландку достаточно, но мы хотим поделиться с вами несколькими секретами мастерства от людей, которые, благодаря этому отопительному устройству, за несколько дней из новичков превратились в профи:

• создайте чертеж (несмотря на простоту кладки, голландку «на глаз» выложить невозможно);
• потренируйтесь в прямом смысле этого слова: вне дома из подготовленных для вашей будущей печки кирпичей выложите ее копию, не используя цементный раствор. Просто выложите ряды и критически осмотрите «конструктор» – возможно, в процессе работы нужно будет что-то подправить, где-то выровнять. Поэтому подправляйте и выравнивайте сейчас;
• если созданный вами тренировочный вариант печи вас устраивает, пронумеруйте кирпичи по рядам – сэкономите время и силы в период основных работ.

Установка духовки и варочной плиты

Печь-голландка с духовкой и варочной плитой сооружается несколько иначе, чем классическая. Для установки варочной плиты в кирпичах делаются стесы по пять миллиметров с каждой стороны плиты. Это необходимо для обеспечения возможности свободного расширения металла при нагреве. Зазоры между плитой и кирпичами заполняются асбестовым шнуром и закрываются картоном. Картон впоследствии выгорает и асбестовый шнур компенсирует перепад температур.

Если духовку расположить над варочной плитой, горячий воздух будет равномерно ее нагревать, обтекая со всех сторон. При установке духовки сбоку от топки, нагрев ее будет неравномерным.

Место для печи

До непосредственной установки конструкции важно определиться с местом расположения печи, поскольку данный вопрос считается крайне важным и актуальным. Многие люди думают, что самым лучшим решением является размещение конструкции посередине комнаты, а дымовые каналы следует в этом случае прокладывать вдоль стены, уменьшая, таким образом, оголовки и улучшая тягу

Однако при таком расположении образуется постоянная циркуляция воздуха, при которой он охлаждается возле наружных стен и возвращается к печи, образуя печной сквозняк. Холодный воздух над полом, который двигается от стен к печке, создается дискомфорт для людей, которые проживают или просто находятся в помещении, поэтому хорошего самочувствия таким образом добиться нельзя.

Поэтому лучшим решением является расположение голландки возле наружных стен, однако и в этом случае есть определенные недостатки. С дымовыми каналами возникает проблема, поскольку появляется конденсат на внутренних стенках и ухудшается тяга, поэтому комната будет загрязняться очень быстро.

Компромиссным и наиболее оптимальным вариантом является расположение печи посередине дома, а поверхности отдающие тепло должны выходить в жилые комнаты, а части, которые подвергаются большому загрязнению, такие как топка и плита должны быть на кухне.

Эта печка хорошо подходит для дачи

Преимущества и недостатки

Положительные особенности голландских печей многочисленны, что делает их очень привлекательными в качестве отопителей в загородных домах:

• Небольшие габариты, строение можно разместить в любом здании.
• Не нужно делать сложных расчетов и расходовать большое количество материалов. Чтобы выложить обычную голландку, потребуется 650 камней (см. схему), а для малой русской печи необходимо 1300 шт.
• В соответствии с предыдущим пунктом – вес строения будет небольшим и не требующим мощного основания в качестве опоры. Небольшого фундамента будет достаточно.
• Несложная порядовка отопительных голландских печей и нетребовательность к материалам позволяет удешевить строительство.
• На практике подобные печки быстро прогреваются и долго остывают.
• Конструкцию можно трансформировать, разрабатывая новые разновидности голландских печей.

Не стоит забывать и о минусах, коих гораздо меньше:

• низкий КПД (менее 50%);
• нельзя после розжига дров в печке оставлять открытой заслонку, иначе тепло быстро улетит в трубу и голландка остынет;
• не подходит для сжигания мелкой древесины, камышей, соломы и прочего легкого топлива.

Собираем печь голландку своими руками

Существует несколько разновидностей:

• отопительная печь голландка
• печь голландка с камином
• печь голландка с духовкой
• печь голландка Лукашевича
• печь голландка с плитой

При планировании дома, конечно, лучше сразу определить для печи место и предварительно подготовить фундамент – армировать пол и засыпать пространство между печью и фундаментом дома песком.

Но это понадобиться только для большой печи, а голландка, тем более – собранная своими руками – обойдется и без фундамента.

Печь голландка существенно отличается от своих сестриц:

• объемной и вместительной топкой без поддувала (в классическом варианте, современные голландки почти все печники оборудуют поддувалом);
• облицовкой из кафеля (опять же, в классике);
• прямоугольной формой;
• каналами отведения горячего воздуха (они называются подъемными и опускными – по ним газы двигаются в четкой последовательности, задерживаясь как можно дольше и отдавая все тепло кирпичным стенкам);
• медленным прогоранием дров (особенно в классическом варианте без поддувала), что – с одной стороны – дает меньшую температуру горения, но длительное выделение тепла (например, ночью) – с другой.

Строительные материалы

Для начала строительства печи голландки нам нужно собрать материалы по такому списку:

1. Красные кирпичи 250*120*65 мм;
2. Шамотные огнеупорные кирпичи (опционально);
3. Обыкновенная строительная глина;
4. Речной песок;
5. Вода;
6. Дверка для топки (около 250*210 мм) и поддувала (примерно 270*140 мм);
7. Колосниковая решетка (30*20 см);
8. Стальная проволока диаметром 2-3 мм;
9. Асбестовый шнур;
10. Асбестовый картон и чугунная варочная плита (опционально);
11. Задвижки (от 130*130 мм до 130*250 мм);
12. Дверки очистные (опционально);
13. Стальная полоса, шириной 5 см, толщиной 5 мм (опционально).

На рассмотрении проекта корректируйте размеры материалов под вашу будущую печь, главное – чтобы все было встроено в кладку плотно, без щелей и люфта.

Когда у вас все готово для начала выкладки, приготовьте раствор глины (обычный цемент для печей ни в коем случае не подходит). Вымочив ее в воде, добавьте песок в том же количестве, что и глины, налейте воды в 1/4 от объема глины и смешайте до густоты сметаны.

Также не забывайте перед использованием каждый кирпич окунать в воду, чтобы он не впитывал влагу из раствора.

Инструкция по сборке

• После пробной выкладки и приготовления раствора следуйте плану, на котором расписан каждый ряд кирпичей (порядовке), каждые три ряда проверяйте результат и сверяйтесь с порядовкой.
• Крепления дверок выполняйте из стальной проволоки.
• В процессе счищайте излишки раствора и аккуратно удаляйте.
• Когда кладка (и, соответственно, сама печь) будет готова, дайте ей высохнуть около двух недель. Можно ускорить этот процесс периодической получасовой топкой печи.

Конструкция печи

Перед тем как приступать к сооружению голландки, нужно разобраться с особенностями ее конструкции. В дальнейшем это позволит без проблем выполнить все необходимые работы. Итак, какие особенности имеет печка:

• колосниковая решетка отсутствует;
• наличие дымоходной системы;
• отсутствие поддувала, что позволяет предупредить интенсивное разгорание топлива;
• вытянутая форма конструкции;
• топка сооружается в виде прямоугольника;
• стенки имеют небольшую толщину.

Классическая печь используется для отопления помещения. Но, благодаря некоторым доработкам, она вполне может подойти для приготовления пищи или обогрева всего дома. В конструкции обустраивают не только плиту, но и духовой шкаф, и даже лежанку.

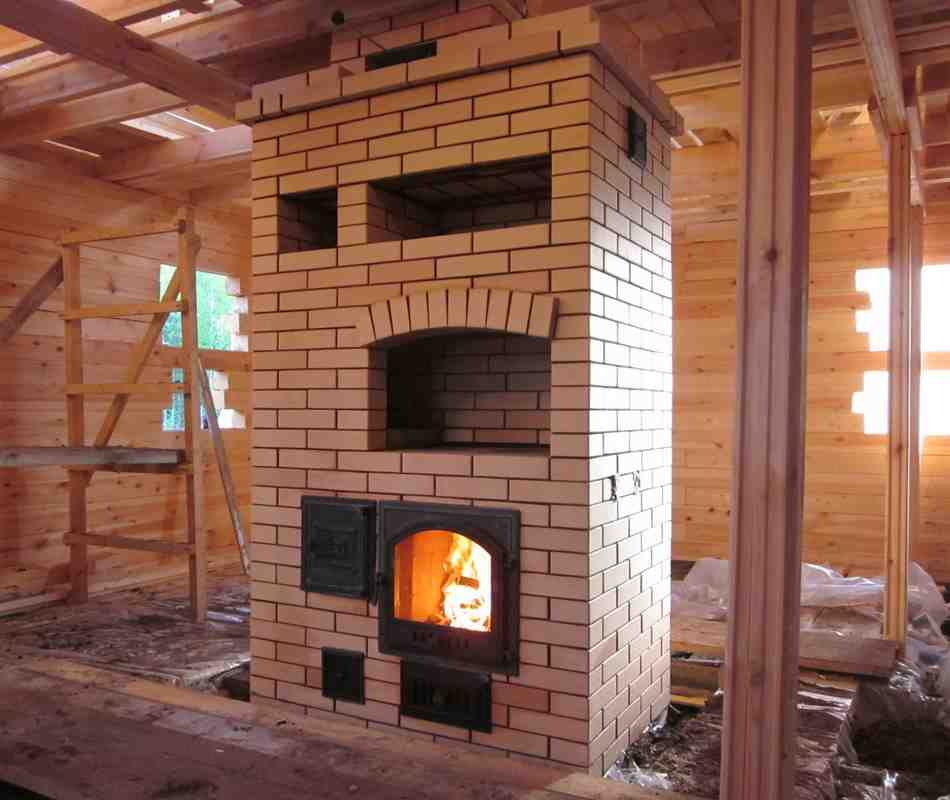

Строительство печи рекомендовано начать во время возведения дома

Возможные ошибки и их исправление

Чтобы печь выглядела красиво и долго прослужила, швы должны быть ровными, толщиной примерно 5 мм.

Для этого на кирпичи кладутся деревянные рейки или квадратные металлические прутья: кирпичный ряд — рейки — раствор — кирпичный ряд, затем рейки убираются.

Даже у опытных печников случаются ошибки в кладке, которые впоследствии сложно исправить. Поэтому рекомендуется сначала поставить печь по схеме на сухую, затем только выполнять кладку на раствор. Это поможет определить, правильно ли подсчитано количество материалов.

Непосредственно перед кладкой, кирпич полностью замачивается на некоторое время в воде. Это не даст ему впоследствии тянуть воду из раствора. Шамотный кирпич достаточно просто сбрызнуть водой.

Какова бы ни была конструкция печи, при ее возведении важно соблюдать меры пожарной безопасности

Принцип работы

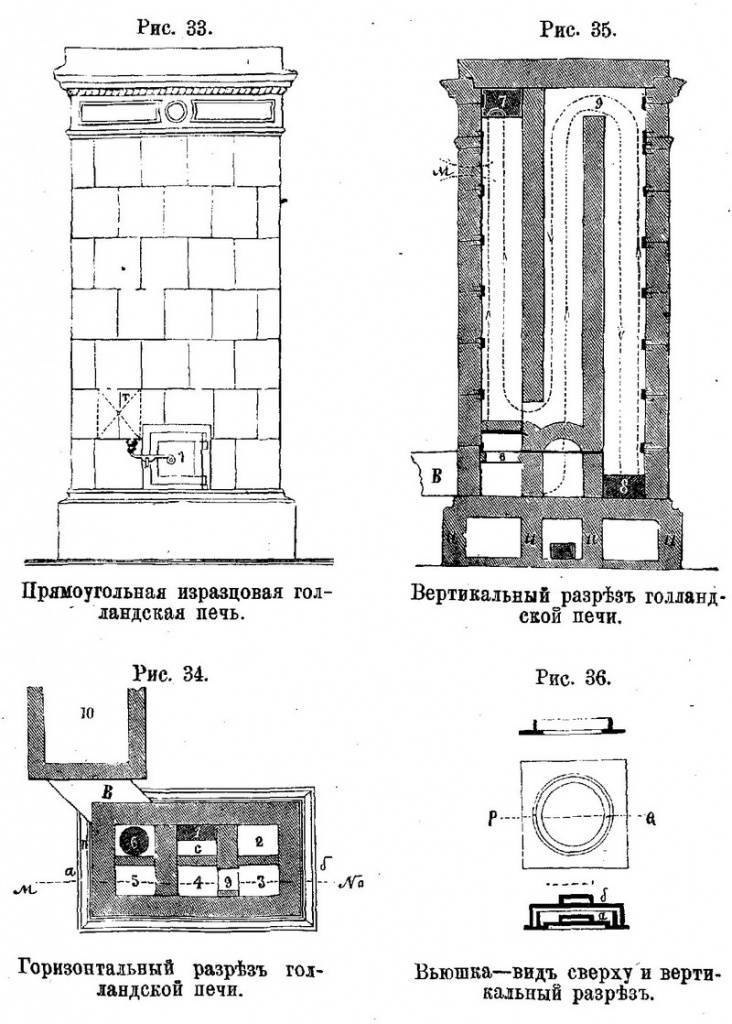

Устройство печи голландки

Классическая голландская печь конструктивно предусматривает довольно длинный дымоход для отведения отработанных газов. За счет этого получается высокое сооружение, но имеющее небольшие размеры по площади. Топочные газы, которые образуются при сгорании топлива, при отводе практически полностью отдают тепловую энергию. Остывший воздух выходит из устройства через специальное боковое отверстие.

Самая маленькая печь такого типа – «контрамарка» величиной 52х52 см легко сможет обогреть помещение площадью 20 кв. м.

Принцип работы состоит в том, что внутри топочной камеры топливо сгорает с наименьшей интенсивностью. Процесс горения происходит медленно, благодаря чему образовавшиеся газы проходят по созданным ходам и отдают все свое тепло кирпичным стенам. Подобная печь довольно быстро нагревается, но медленно остывает. Поверхность голландки в ходе активной эксплуатации может прогреваться до температуры 60°С.

Материалы

В ходе геологической истории в Швеции образовались богатейшие месторождения отличной шамотной глины на основе алюмосиликатов, поэтому шведскую печь конструировали с учётом доступности высококачественного огнеупорного шамотного кирпича. Именно он позволяет развивать в топке столь высокую температуру, необходимую для полного дожигания топлива в условиях активного отбора тепла духовкой.

Шамотный кирпич

Прочие элементы камерной части следует выкладывать из печного кирпича (красный керамический полнотелый) марки М200

Важно, чтобы грани всех блоков по ½ или ¾ кирпича были ровными, поэтому их нельзя заготавливать при помощи молотка-кирочки. Нужно либо резать болгаркой, либо приобретать в готовом виде

Печной полнотелый кирпич

Канальный конвектор можно строить из обычного кирпича: поскольку дожигание газов происходит в камерной части, сюда они поступают с температурой ниже 800 градусов.

Раствор замешивают на глине особого сорта — обычная не подходит. Как правило, используют мергель.

Мергель

Понадобится и шамотная глина — из неё будет замешиваться раствор для шамотного кирпича.

Шамотная глина

Песок следует использовать горный, для которого характерны минимум органических примесей и угловатая форма гранул. Приготовленный на гладком речном песке раствор быстро растрескается.

Для возведения канального конвектора применяют обычный цементно-песчаный раствор.

Печная дверца: чугунное литье

Если все же принято решение использовать штампованную дверцу, её нужно снабдить такими фиксаторами самостоятельно: к каждому углу рамки приваривают по два отрезка стальной проволоки (отожжённой) диаметром 3–4 мм и длиной 50–70 мм. При монтаже эти «усики» разводят в стороны, так чтобы их концы отстояли друг от друга на 40–50 мм, и закладывают в швы. Сверху над штампованной дверкой нужно устроить перекрытие из стального уголка или полосы.

Установка дверцы

Изделия и материалы следует приобретать согласно следующей спецификации:

1. Кирпич печной М200: 717 шт. (без учёта дымохода).
2. Кирпич шамотный марки Ш8: 154 шт.
3. Асбестовый шнур.
4. Отрезки стального равнополочного уголка 50х5 мм длиной 1020–1030 мм: 2 шт.
5. Отрезки стальной полосы 50х5 мм: 3 шт. длиной по 920 мм, 2 шт. длиной по 54 мм, 2 шт. длиной по 48 мм.
6. Колосниковая решётка с размерами 200х300 мм.
7. Дверца для топки, размер — 250х210 мм.
8. Дверца для поддувала, размер — 140х140 мм.
9. Прочистные дверцы размером 140х140 мм: 8 шт.
10. Духовка с размерами 450х360х300 мм.
11. Дымоходные задвижки размером 250х130 мм: 3 шт.
12. Плита варочная размерами 710х410 мм.
13. Решётка для камина длиной 690–700 мм. За неимением покупной можно сварить из стального прута.
14. Материал для устройства несгораемого покрытия перед печью: стальной лист толщиной от 1,5 мм либо керамическая плитка.

Пол должен быть защищён в радиусе 1,2 м от центра топочной дверцы.

Преимущества

Под основным достоинством данного типа печи подразумевают наличие гибкости ее конструкции. Она позволяет осуществить выкладку варочной поверхности, встраивание духовки, а также обеспечивает установку котла для системы отопления здания. При этом потребуется малое количество необходимого материала, в сравнении с печами иного типа, имеющими аналогичную мощность и функциональность. Для обеспечения эффективного нагревания не нужно будет проводить сложные расчеты, а также осуществлять подборку специальных стройматериалов. Так как созданная печь «голландка» своими руками отдает в помещение максимальное количество тепла, а в специальную трубу осуществляется отвод оставшихся газов

Особое следует уделить внимание только сооружению топочного отделения, и выкладку его следует осуществить из огнеупорного качественного кирпича. Имея тонкие стены и ходы в дымоходе, данная печь не нуждается в постоянном прогревании и высоком расходе топлива

Это является немаловажным свойством. При этом данное приспособление способно отапливать довольно немалые площади (до 50 м²).

Основные правила обустройства голландской печи с плитой

Какой бы вариант обустройства печи, размеры и габариты вы ни выбрали, принцип строительства остается неизменным:

Печь устанавливается на отдельно стоящий фундамент. Конечно, лучше всего о нем подумать еще на этапе возведения дома. Так будет проще правильно определить место под дымоход, чтобы он не попадал на балки и кровельные перекрытия.

Отдельный фундамент под печь

Если же мысль о строительстве голландки вам пришла уже в жилом доме, тогда придется снимать часть напольного покрытия и возводить основательный фундамент, который не соединяется с основным. Этим правилом не стоит пренебрегать, так как, несмотря на малые размеры, голландская печь имеет достаточно внушительные размеры.

Она будет создавать большое давление на фундамент. Как известно, дом в процессе эксплуатации дает определенную усадку, и если выполнить печь на общем с домом фундаменте, то есть риск деформации, смещения дымохода и т.д.

В результате этого, может быть нарушена герметизация швов и угарный дым будет проникать , внутрь помещения.

• Фундамент обязательно должен быть закрыт гидроизоляционным материалом.
• При обустройстве топки нужно использовать только качественный огнеупорный (шамотный) кирпич, который ни в коем случае нельзя перевязывать с обычным.
• Для кладки печи нужно приобрести жаропрочный глиняный раствор. Можно, конечно, его выполнить и самостоятельно.
• Толщина шва при кладке топочной камеры не должна превышать 3-5 мм. Новичкам может показаться сложным придерживаться одинакового размера шва.
• Кладка всей голландской печи происходит должна быть выполнена с толщиной шва в 5-8 мм.

Несмотря на то, что голландка отличается высокой пожар устойчивостью, при ее обустройстве

необходимо придерживаться основных мер противопожарной безопасности при возведении голландской печи:

Нормы противопожарной безопасности

• Перед печью нужно простились лист асбестовой плиты для предотвращения случайного возгорания от искр или углей.
• Необходимо проводить систематическую чистку дымоходных каналов от скопившейся сажи.
• Между печью и деревянными стенами тоже необходимо проложить лист огнеупорного материала.
• На расстоянии 50-55 см от печи ничего не должно стоять: мебель, декор, другие предметы и т.д.
• Чем меньше металлических деталей вы будете использовать для возведения голландки, тем лучше. Но выполняя висячую кладку, которая закрывает проем под варочную зону, вам не обойтись без металлических уголков.

Помните, что ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, необходимо прокладывать слой раствора в 5 мм и прокладывать асбестовый шнур.

Голландка с варочной плитой

Укладывая варочную поверхность на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.
