Вертикальный газгольдер: обзор моделей и особенности монтажа под ключ

Как выбрать газгольдер

Понимая особенности конструкции газгольдера, отметим на что обращать внимание при выборе:

1. Объем. Для пищеприготовления достаточно небольшого баллона на 100-500 л. Если требуется отопление дома, то используют резервуар на 1000-20000 л. Большие емкости, вмещающие 20000-50000 л топлива, применяют только для коттеджных поселков или в промышленности.
2. Площадь земельного участка. Если земельный участок рядом с объектом небольшой, то целесообразно приобрести вертикальный газгольдер. Но тогда стоит подумать о дополнительном подогреве, ускоряющем испарение. Когда площадь установки ничем не ограничена, то оптимальнее горизонтальный сосуд.
3. Температура в регионе. В теплых регионах достаточно залить фундамент и разместить газгольдер над землей. Это дешево и эффективно. Жителям холодных регионов лучше сразу потратиться на подземный монтаж, что обеспечит круглогодичную подачу газа и избавит от необходимости подогревать содержимое резервуара.

Порядок установки

Процедура установки и пуска в эксплуатацию газгольдера для дома или дачи состоит из следующих этапов:

• подготовительного, включающего проектирование системы и покупку оборудования;
• подключения газопотребляющего оборудования.

Правовые вопросы

Газгольдер необходимо регистрировать в газовом хозяйстве

Регистрации в надзорных органах подлежат ёмкости для хранения газов больше 100 литров. Газгольдер не бывает меньше 450 литров. Однако требования о регистрации и постановке на учёт касаются только юридических лиц и индивидуальных предпринимателей.

Проектирование и покупка оборудования

Составление проекта лучше поручить организации, имеющей лицензию на данный вид деятельности. Точно рассчитать параметры оборудования и составить безопасную схему газификации частного дома по силам только высококвалифицированным специалистам.

На основании спецификации проводится подбор и закупка оборудования. Стоит отдать предпочтение крупным компаниям — аппаратура у них дешевле, гарантийного ремонта добиться проще, чем у мелких фирм-однодневок.

Расчёт объёма газгольдера

Для дома площадью 100 кв. м. нужна емкость 2500 л

Потребление газовой смеси не постоянно в течение года и зависит от уличной температуры, способа монтажа газгольдера, индивидуальных предпочтений по уровню комфортной температуры в комнатах и подсобных помещениях, качества утепления строительных конструкций.

По статистике, собранной эксплуатирующим индивидуальные газоснабжающие системы организаций, в среднем только для отопления одного квадратного метра дома в среднем расходуется около 25 литров газа в год.

Для жилья площадью 100 м2 понадобится ёмкость на 2500 литров. С учётом работы газовой плиты и нагревателя воды в тёплое время года следует делать запас 10%. Учитывают возможные экстремально низкие температуры, когда топлива потребуется больше. Следовательно, необходимо приобретать газгольдер на 3000 литров, если проводить заправку 1 раз в год.

Расчёты приблизительные для всей страны, точные цифры лучше узнать у соседей, пользующихся подобным оборудованием, или в местных специализированных организациях.

Требования к размещению

Место для монтажа газгольдера на участке выбирают исходя из требований СНиП и правил пожарной безопасности.

Основные правила:

• необходимо организовать подъезд с твёрдым покрытием для заправщика и пожарных автомобилей;
• фундамент выполняют из готовых железобетонных плит или заливают армированным бетоном толщиной не менее 16 см.;
• до открытых водоёмов расстояние должно быть не менее 50 м;
• до элементов инфраструктуры и соседних участков не менее 10 м при объёме газгольдера до 10 м3 и 20 м при ёмкости больше 20 м3;

Над газгольдером не должны располагаться хозяйственные постройки.

Организовывать лужайки с поливом нельзя из-за повышенной коррозии подземных частей.

Особенности монтажа

Правила монтажа газгольдера

Для правильного монтажа следует изучить документы:

• СП 62.13330.2011;
• СП 42-103-2003;
• СП 31-106-2002;
• ПБ 03-576-03;
• Федеральный закон РФ N 123-ФЗ.

Изучить все правила и соблюсти требования самостоятельно – трудно решаемая задача. Установить газгольдер и проводить дальнейшее обслуживание поручают специализированной организации.

При авариях и пожарах может пострадать имущество, в том числе у соседей.

Для монтажа газгольдера обязательно предусматривают крепление к бетонному основанию. Для наружных систем это обеспечит устойчивость конструкции и снизит риск опрокидывания при сильных ветрах. Подземные резервуары также обязательно крепят к подушке. В противном случае при появлении грунтовых вод ёмкость всплывёт, разрушив трубопроводы.

Монтаж подводящих труб осуществляют на глубине не менее 1,5 м, а уклон не должен превышать 1%. Обязательна установка сборника конденсата с возможностью его очистки.

Верхняя точка резервуара должна находиться не менее чем на 60 см ниже уровня грунта. Управляющую, запорную, предохранительную арматуру монтируют выше уровня земли.

Наземный газгольдер

В связи с суровым климатом (природные особенности грунта, земли) особенно популярными стали модели наземного газгольдера, которые на отечественном рынке преобладают в большом ассортименте. На продажу выставляют даже оборудование, бывшее в эксплуатации, но пригодное для дальнейшей работы по назначению. Фото таких моделей можно найти на тематических сайтах сети. Ниже представлено несколько газгольдеров, которые особенно востребованы в массах. Это следующая продукция Фасхиммаш:

• название модели — газгольдеры FAS 4,6 (Россия);
• цена – 100 000 рублей;
• характеристики – объем резервуара 4,6 м3, 30 лет срок службы, эпоксидное покрытие, немецкие технологии, оригинальные комплектующие;
• плюсы – современная модель на все случаи жизни по оптимальной цене;
• минусы – стоимость оборудования не всем доступна для бытовых нужд.

Вот конкурирующая сторона, продукция которой не менее востребована на отечественном рынке:

• название модели — Sity-Gas 4850 (Болгария);
• цена – 330 000 рублей;
• характеристики – 4850 л, горизонтальное исполнение, рабочая температура варьируется от -40 до +40ºС, защита от коррозии;
• плюсы – длительный срок эксплуатации, гарантия от производителя, исправная работа – до 20 лет.
• минусы – высокая цена.

Вот еще один рейтинговый газгольдер для дома, который спасет от морозов в холодное время года:

• название модели — Deltagaz 2700 (чешский проект);
• цена – 300 000 рублей;
• характеристики – горизонтальное исполнение, возможна надземная и подземная установка, объем – 2700 л, допустимый температурный режим – от –20, до +40º С;
• плюсы – современная модель, качественный материал, защита от коррозии, срок эксплуатации – до 30 лет;
• минусы – высокая цена с установкой.

Выбор типа газгольдера

Газгольдеры наземные и подземные

По месту установки газгольдеры для частного дома делятся на подземные и наземные.

К преимуществам подземных газгольдеров по сравнению с надземными можно отнести:

• низкую пожаро- и взрывоопасность системы;
• уменьшение отчуждаемой площади участка под газгольдер;
• работоспособность системы автономного газоснабжения в холодное время года без применения систем подогрева, насосов и испарительных установок.

К недостаткам подземной установки газгольдера относятся:

• больший объем работ при организации системы автономного газоснабжения;
• повышенные требования к антикоррозийному покрытию газгольдеров;
• более сложное проведение технического обслуживания газгольдеров, замены и ремонта запорно-предохранительной арматуры.

Надземные газгольдеры нашли широкое применение в странах Европы (Чехии, Германии, Италии и др.). Это объясняется благоприятными климатическими условиями, в которых они эксплуатируются: например, температура наружного воздуха в Чехии не опускается ниже минус 10°C, что позволяет использовать его в качестве источника тепла.

В то же время, в большинстве климатических зон России температура холодных суток достигает минус 30°C, что не позволяет обеспечить избыточное давление газа в наземных резервуарах даже при заправке их чистым пропаном, в связи с чем этот тип газгольдеров может применяться только для временного или сезонного газоснабжения. Именно поэтому в нашей стране наибольшее распространение получили резервуары СУГ для подземной установки. При промерзании почвы в зимний период большая часть подземного газгольдера находится в зоне положительных температур, что обеспечивает переход СУГ из жидкой фазы в паровую путем естественной регазификации. При относительно небольшой мощности газоиспользующего оборудования такой скорости испарения может быть достаточно (например, при газификации частных домов). Кроме того, к месту установки наземных газгольдеров предъявляются более жесткие требования.

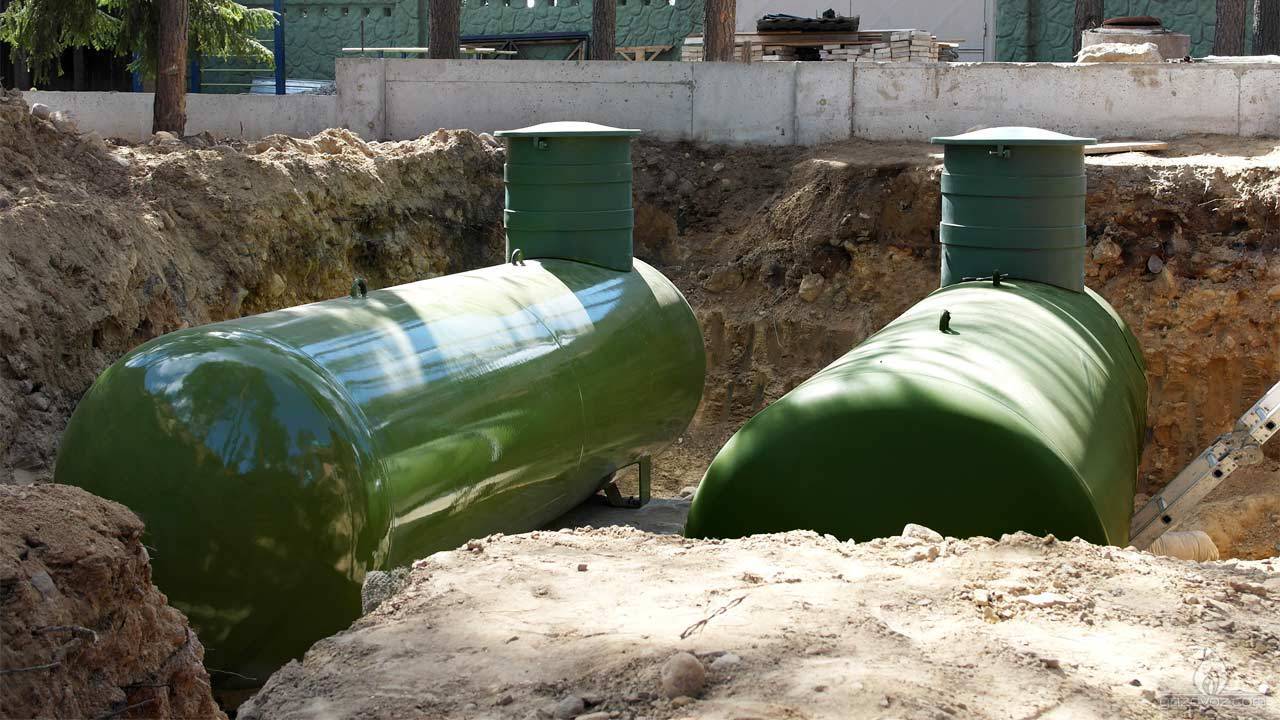

Особенности монтажа подземного резервуара

Схема монтажа газгольдера Монтажные работы подразумевают выполнение определенных этапов компанией, с которой составлен договор на оказание услуг:

• составляется проектная документация, определяется объем емкости для хранения газа;
• выполняется подготовка котлована и траншеи для укладки труб;
• проводятся монтажные работы по установке газгольдера;
• выполняется «цокольный ввод» газа в дом. Здесь необходимо следить, чтобы трубы не пересекались с другими коммуникациями;
• проводится подключение газового оборудования, выполняются пусконаладочные работы;
• выполняется обратная засыпка;
• заключается договор на обслуживание системы.

Популярные модели и цены

На российском рынке представлены различные модели как отечественных, так и иностранных производителей. Все они должны быть допущены Ростехнадзором к применению на территории России.

Российские производители

Стенки газгольдеров отечественного производства толще, чем у импортных. К тому же они учитывают российские условия эксплуатации. В рейтинге лучших — компании, выпускающие газгольдеры FAS и «Медведь».

Газгольдер «Медведь» — надежный резервуар российского производства для хранения сжиженного газа.

Иностранные

В отличие от российских резервуаров, импортные аналоги хотя и с более тонкими стенками, но меньше подвержены коррозии. Их основной недостаток в том, что они не рассчитаны на большие морозы. У многих моделей отсутствует горловина, что приводит к недолговечности резервуара и невозможности защитить клапаны и приборы от воды.

На рынке представлены модели чешских, польских, итальянских, немецких производителей. Лучшими считаются резервуары компаний Vps, Tosto Serbatoi, City Gas, Antonio Merloni, Kadatec, Chemet.

Правила и нормы установки

Смонтировать на земельном участке автономную систему подачи газа значительно проще, чем осуществить подведение магистрального газа.

Но любые газовые сети – это объект повышенной опасности и потому монтаж газгольдера, и его использование должны отвечать требованиям нормативных документов, которые действуют на территории нашей страны. Среди этих документов присутствуют такие, как:

1. СП 62.13330.2011.
2. Федеральный закон РФ N 123-ФЗ.
3. СП 31-106-2002.
4. ПБ 03-576-03.
5. СП 42-103-2003.
6. Евростандарт на изготовление резервуаров для хранения сжиженного газа.

Требования к монтажу газгольдера

Участок земли, выделенный под монтаж газгольдера, очищают от растительности, роют котлован и производят его установку. После установки резервуара запрещается укладка над ним тротуарной плитки. Кроме этого, над емкостью нельзя высаживать растения, деревья и кустарники. К нему обеспечивают свободный подъезд автомобиля – заправщика. Иногда емкости для хранения газа вкапывают в грунт вблизи ворот. Современные автомобили заправщики могут подавать газ на расстояние до 40 метров.

Котлован для установки газгольдера начинают копать только после того, как подготовлено техническое задание и чертежи. Минимальная глубина котлована составляет 1,9 метра, ширина равняется 2 м. Глубина залегания емкости зависит от объема резервуара:

1. Объем 4850 литров – глубина 5 м.
2. Резервуар на 6400 литров – глубина 7 м.
3. Емкость на 9200 литров – глубина 10 м.

На дне котлована требуется оформить песчаную подушку. Ее толщина составляет 300 мм. Если в ходе работ выявится то, что в месте установки емкости присутствуют грунтовые воды, то поверх слоя песка укладывают щебень. В соответствии с существующими нормами резервуар устанавливают так, что от поверхности земли, до верхней точки горловины газгольдера было не менее 600 мм. Газгольдер, как правило, устанавливают на предусмотренные заводом-изготовителем ножки, входящие в комплект поставки или, допустим, монтаж на заранее подготовленное бетонное основание с толщиной не менее 160 мм.

После установки газгольдера, пустое пространство вокруг него заполняют песком. Оно будет отводить воду на нижние уровни грунта. Кроме этого, резервуар оснащают электрохимической защитой от коррозии.

Значительно могут упростить жизнь, в части монтажа, наземные емкости или мобильные газгольдеры. Для них не требуется подготовка котлована. Однако у таких резервуаров есть свои минусы.

Размещение газгольдера

Газгольдер должен располагаться не ближе 10 метров от жилого строения, и на удалении 2 метров от заглубленного фундамента любого стороннего сооружения.

Особенности заправки газгольдеров смесью газов

Периодичность заправки резервуаров пропан-бутаном зависит от их объема и от того, настолько интенсивно его используют. В среднем это 1 – 3 раза в год. Главное, не упустить момент, когда остаток будет составлять около 30%. Заполняют резервуар не доверху, а не более, чем на 85%.

Поставщик газовой смеси должен иметь лицензию и специальный транспорт. Проще всего заполнять мобильные модификации мини газгольдеров для обслуживания дач, поскольку их можно транспортировать на автомобильном прицепе. Перед заполнением газгольдера обязательно проверяют показатели приборов.

Со стоимостью установки газгольдера на частном участке ознакомит , которую мы рекомендуем прочесть.

Комплексная установка оборудования

Сегодня многие компании при обращении к ним покупателей вертикального газгольдера предлагают установить его «под ключ».

Это означает, что помимо собственно доставки газгольдера-емкости, фирма-поставщик предлагает целый комплекс дополнительных услуг, включающий следующие пункты, указываемые в Договоре:

• для осмотра и проведения замеров участка выезжает инженер компании;
• доставляется емкость для газа, заправочная комплектация и элементы, связанные с системой безопасности использования данного оборудования;
• проводятся земельные работы – вырывают котлован/яму, устанавливают бетонное или песочное основание;
• проводят газопровод (также подземный) – от газгольдера до дома;
• устанавливается регулятор давления и другие измерительные приборы;
• производится крепеж-монтаж всей системы;
• составляется (по желанию клиента) контракт на гарантийное обслуживание.

Таким образом, учитывая сказанное выше, следует заметить, что приобретение газгольдера горизонтального или вертикального типа и его монтаж – это достаточно серьезный шаг к комфортным условиям жизни в частном доме. Поэтому перед его покупкой рекомендуется:

• изучить отзывы потребителей на просторах Интернета;
• обратиться за консультацией к специалистам, которые подскажут, исходя из особенностей вашего дома (количество квадратных метров, степень утепленности, число проживающих и тому подобное), необходимый объем, модель и фирму-производителя газгольдера;
• при выборе компании-продавца ориентироваться на наличие у нее федеральной лицензии на предоставление услуги по установке газгольдеров и монтажу систем автономной газификации.

Смотрите видео, в котором подробно показаны этапы монтажа вертикального газгольдера:

Выбор объема резервуара

В среднем размер газового хранилища для частного дома варьируется от 2.7 до 10 кубометров, но данные цифры окончательными не считаются. Вместительные емкости для загородных домов устанавливать не следует, даже если коттедж насчитывает несколько этажей.

Выбирая емкость, следует предусмотреть одну особенность. Она никогда не будет заполняться на сто процентов, так что расчет габаритов ведется с некоторым запасом.

На расход газа и вместительность газгольдера оказывают влияние определенные факторы – площадь всего объекта, климатические условия района, численность проживающих в доме людей, степень утепления стен, показатель мощности отопительных приборов.

Следует учесть, что на каждый квадратный метр необходимо около тридцати литров газа на отопительный сезон. Тогда для дома площадью сто квадратов достаточно установить емкость на три кубических метра.

Виды газгольдеров

Если речь идет о емкостях в стационарном исполнении, выделяют 2 типа газгольдера — подземный и надземный. Вместительные резервуары позволяют организовать автономное газоснабжение в домах круглогодичного проживания. Газгольдер для коттеджа рекомендуется выполнить стационарным, в то же время для нерегулярного использования на даче в зимний период можно задействовать мобильный резервуар.

Наземный газгольдер

Особенности газгольдеров:

1. Наземные хранилища.В европейских странах популярностью пользуется именно этот вариант, поскольку монтаж емкости не требует серьезных финансовых затрат и времени на земляные работы. Но в России, в регионах с более холодным климатом, надземные резервуары использовать нерационально — при низких температурах сжиженный газ испаряется медленнее. Наземный газгольдер придется дополнить специальными испарителями и утеплить корпус, чтобы обеспечить необходимый уровень давления газа в трубах. Применение наружного газгольдера рационально, если стоит задача по обеспечению теплом высотных домов, коттеджных поселков, объединения дачных участков, поскольку приходится использовать резервуары больших размеров (до 6 000 м3), которые прятать под землю дорого.
2. Подземные емкости.Расположение хранилища для сжиженного газа под землей, ниже точки промерзания грунта, имеет ряд преимуществ:
   • не требуется использовать дополнительное оборудование для того, чтобы поддерживать испарение газа в емкости на стабильно высоком уровне;
   • участок не загромождается конструкцией с емкостью, сохраняет привлекательный облик.
3. Мобильные резервуары.Небольшая цистерна для сжиженного газа устанавливается на автоприцеп. За счет специального оборудования она за считаные минуты подсоединяется к газовым коммуникациям дома. Заправку ёмкости топливом можно производить на любой станции АГЗС. Объем резервуара – до 500 м3. Этого достаточно для отопления небольшого дома. Передвижная станция газообеспечения позволяет обеспечивать дачу топливом при зимнем проживании.

Мобильный газгольдер

Разбираясь, какой газгольдер выбрать, необходимо оценить преимущества и недостатки резервуаров в различном исполнении:

• Вертикальный газгольдер.Преимуществом является возможность установить емкость на небольшом участке, а также стабильность испарения газа за счет того, что площадь зеркала не изменяется при понижении уровня топлива. Из недостатков: потребуется больше усилий для подготовки приямка с учетом высоты резервуара и уровнем промерзания грунта, небольшая площадь испарения газа. Чтобы повысить производительность станции некоторые компании оснащают вертикальные модели нагревательными элементами, способствующими интенсивному испарению. Также для оптимального уровня давления в локальной газовой системе можно подсоединить две вертикальных емкости к одному патрубку. Вертикальные модели обычно используются для домов площадью до 150 м2.
• Горизонтальный резервуар.Отличается высокой производительностью, но она зависит от уровня топлива в емкости. Когда остается около 1/3 объема, испарение газа заметно снижается, и для стабильного функционирования системы требуется специальный редуктор. Газгольдеры горизонтального исполнения требуют подготовки приямка меньшей глубины по сравнению с вертикальными моделями, подходят для газоснабжения домов площадью свыше 200 м2.

Газгольдер горизонтальный

Виды газгольдеров

Если речь идет о емкостях в стационарном исполнении, выделяют 2 типа газгольдера — подземный и надземный. Вместительные резервуары позволяют организовать автономное газоснабжение в домах круглогодичного проживания. Газгольдер для коттеджа рекомендуется выполнить стационарным, в то же время для нерегулярного использования на даче в зимний период можно задействовать мобильный резервуар.

Наземный газгольдер

Особенности газгольдеров

1. Наземные хранилища. В европейских странах популярностью пользуется именно этот вариант, поскольку монтаж емкости не требует серьезных финансовых затрат и времени на земляные работы. Но в России, в регионах с более холодным климатом, надземные резервуары использовать нерационально — при низких температурах сжиженный газ испаряется медленнее. Наземный газгольдер придется дополнить специальными испарителями и утеплить корпус, чтобы обеспечить необходимый уровень давления газа в трубах. Применение наружного газгольдера рационально, если стоит задача по обеспечению теплом высотных домов, коттеджных поселков, объединения дачных участков, поскольку приходится использовать резервуары больших размеров (до 6 000 м3), которые прятать под землю дорого.
2. Подземные емкости. Расположение хранилища для сжиженного газа под землей, ниже точки промерзания грунта, имеет ряд преимуществ:
   • не требуется использовать дополнительное оборудование для того, чтобы поддерживать испарение газа в емкости на стабильно высоком уровне;
3. участок не загромождается конструкцией с емкостью, сохраняет привлекательный облик.
4. Мобильные резервуары. Небольшая цистерна для сжиженного газа устанавливается на автоприцеп. За счет специального оборудования она за считаные минуты подсоединяется к газовым коммуникациям дома. Заправку ёмкости топливом можно производить на любой станции АГЗС. Объем резервуара – до 500 м3. Этого достаточно для отопления небольшого дома. Передвижная станция газообеспечения позволяет обеспечивать дачу топливом при зимнем проживании.

Мобильный газгольдерРазбираясь, какой газгольдер выбрать, необходимо оценить преимущества и недостатки резервуаров в различном исполнении

• Вертикальный газгольдер. Преимуществом является возможность установить емкость на небольшом участке, а также стабильность испарения газа за счет того, что площадь зеркала не изменяется при понижении уровня топлива. Из недостатков: потребуется больше усилий для подготовки приямка с учетом высоты резервуара и уровнем промерзания грунта, небольшая площадь испарения газа. Чтобы повысить производительность станции некоторые компании оснащают вертикальные модели нагревательными элементами, способствующими интенсивному испарению. Также для оптимального уровня давления в локальной газовой системе можно подсоединить две вертикальных емкости к одному патрубку. Вертикальные модели обычно используются для домов площадью до 150 м2.
• Горизонтальный резервуар. Отличается высокой производительностью, но она зависит от уровня топлива в емкости. Когда остается около 1/3 объема, испарение газа заметно снижается, и для стабильного функционирования системы требуется специальный редуктор. Газгольдеры горизонтального исполнения требуют подготовки приямка меньшей глубины по сравнению с вертикальными моделями, подходят для газоснабжения домов площадью свыше 200 м2.

Газгольдер горизонтальный

Газгольдер Antonio Merloni: основные преимущества

Рациональная и доступная альтернатива магистральной газификации – установка автономного газгольдера. Монтаж и использование резервуара для хранения газа приводит к значительной экономии средств. Пользоваться газгольдером очень удобно и безопасно.

Газгольдер Antonio Merloni: внушительный вес, вытекающий из толщины стенки резервуара и качества материала, который является наглядным критерием надёжности и долгого срока службы

Система индивидуального газоснабжения очень экономична, так как цены на газ обычно имеют более низкую стоимость, чем другие виды топлива. Лидером по техническим и эксплуатационным показателям является компания «Antonio Merloni». Компания выпускает качественные, долговечные, удобные и выгодные резервуары для хранения сжиженного газа.

Преимущества итальянских газгольдеров:

• Имеют трехслойное эпоксидное покрытие, которое является прекрасной защитой от внешних воздействий на резервуар.
• Анодно-катодная система противодействия защищает газгольдеры от воздействия подземных токов.
• Оборудование имеет мешок, который не допускает возможности неправильного монтажа, а также защищает резервуар от воздействия блуждающего тока.

При покупке оборудования для автономно газификации необходимо убедиться, что продукт сертифицирован, технически качественный, соответствует регламентам и разрешен к вводу в эксплуатацию. Отличительной особенностью газгольдеров из Италии является их высокое качество и способность работать исправно даже в самые холодные морозы, в отличии от газгольдеров российского производства. Компания «Мерлони» занимается не только производством резервуаров, но и поставляет и устанавливает их.

Выводы и полезное видео по теме

Больше информации о конструкциях газгольдеров и их установке можно узнать от людей, которые занимаются производством и продажей газового оборудования, а также от опытных пользователей.

Информация о продукции Антонио Мерлони:

Подробнее о мобильных устройствах из Челябинска:

Отзывы – чем хороши вертикальные модели:

Советы по выбору высоты горловины:

Как производится монтаж газгольдера:

Как видите, разобраться в видах современных газгольдеров достаточно сложно. Однако существуют правила, с помощью которых можно самостоятельно подобрать нужную модель. Если не получается высчитать объем резервуара или подсчитать стоимость покупки с установкой, рекомендуем обратиться к специалистам – представителям компаний, реализующих оборудование для автономной газификации.
