Коллекторный принцип обвязки котла отопления
базировались на тройниках
Коллектор монтируется в специальном шкафу. При этом нагретый теплоноситель напрямую подаётся к коллектору и уже благодаря ему равномерно распределяется по всем остальным узлам отопительной системы. Лучевая разводка считается самой эффективной и обладает следующими очевидными преимуществами:
- возможность контроля всех отопительных узлов в коллекторном шкафу;
- распределение давления по трубопроводу ко всем элементам отопления происходит равномерно.
Но за комфорт в квартире придётся заплатить немалую сумму. Это обусловлено тем, что каждый отдельный узел отопления подсоединяется при помощи труб по отдельности, что влечёт за собой увеличение сроков и стоимости монтажных работ.
Устройство
Напомним, что двухконтурный настенный котел — это небольшая котельная, в состав которой входит:
- Два теплообменника. Основной предназначен для нагрева теплоносителя в системе отопления. Второстепенный позволяет организовать подачу горячей воды для системы ГВС. Многие модели двухконтурных котлов работают по следующему принципу — если потребляется горячая вода из системы ГВС, тут же отключается подача газа на первый теплообменник. Это большой минус такого типа отопительных приборов. Но на рынке уже появились котлы, которые имеют сдвоенный теплообменник, что позволяет решить подобную проблему.
- Циркуляционный насос. Этот агрегат заранее вмонтирован в котел. А это исключает трудности с приобретением насоса необходимой мощности. Плюс не нужно проводить монтаж этого дополнительного оборудования и его обвязку.
- Расширительный бачок. Он подбирается под определенные размеры системы отопления, которая зависит от мощности отопительного агрегата.
Поскольку нас интересует обвязка котла, то рассмотрим только теплообменники.
Соблюдение норм и требований к установке
Итак, мы выяснили, что полностью провести установку настенного газового котла своими руками не удастся
Однако, немаловажно знать нормы и требования к установке такого рода оборудования, чтобы, во-первых, быть уверенным в собственных действиях, и, во-вторых, понимать действия специалистов и при необходимости иметь возможность проверить их
Нормы и требования к установке настенного газового котла на сегодняшний день выделяют следующие:
Особое внимание уделяйте помещению, в котором планируете установить газовый котел
В комнате с газовым котлом должно присутствовать естественное освещение, а также окно обязательно должно быть с форточкой
Важно отметить, что на каждый кубометр помещения должно приходиться минимум 0,03 кв. метра проема окна без рамы
Все это необходимо для того, чтобы минимизировать загазованность в помещении;
Наличие приточной вентиляции, которая позволяет эффективно проветривать помещение;
Если вы планируете провести монтаж и установку газового котла на кухне, то учтите, что суммарная тепловая мощность всех нагревательных приборов должна составлять не более 150 кВт;
При установке в частном доме лучше для этих целей выделить отдельное помещение, обнесенное огнеупорной прокладкой;
Непосредственно сам котел должен быть закреплен на прочную стену, в то время как тонкие ненадежные перегородки для этих целей не подойдут;
Разумеется, это далеко не все нормы, которые необходимо учитывать при правильной установке настенного газового котла своими руками. Для большей уверенности рекомендуем посоветоваться со специалистом, который на примере конкретно вашей квартиры или вашего дома сможет подобрать идеальное местоположение с учетом требований, а также ваших пожеланий.
Предохранительные клапаны
открытой системе отопленияуберечь котел от повреждений
Во время реагирования клапана часть воды вытекает из системы, что обеспечивает сброс давления и защиту. Вставлять трубку для отвода в канализацию не следует, поскольку причина снижения давления не будет ясна. Можно обойтись воронкой. Кстати, нет нужды забрасывать септик в теплоноситель.

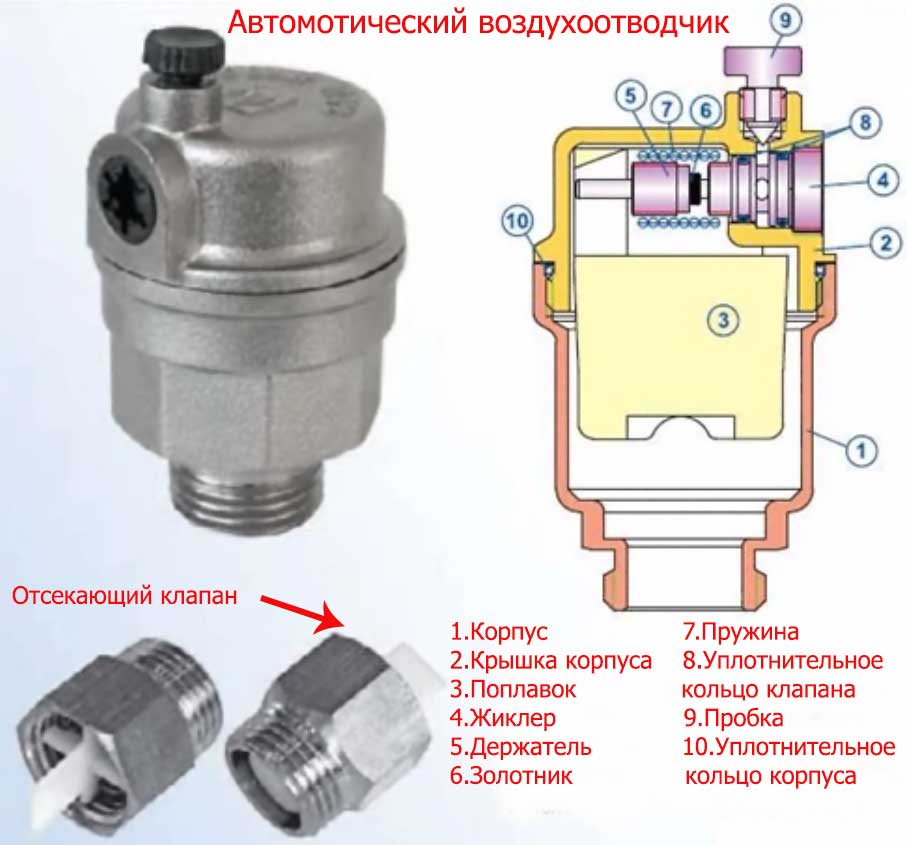

Воздухоотводчик . Деталь необходимо ставить сразу после монтирования котла, чтобы избежать «завоздушивания». Зачастую его забывают просто открыть. Это свойственно и для настенных вариантов с заводской функцией. К слову, циркуляционный насос тоже проветривается.
Воздушник должен стоять строго вертикально вверх. В случае, когда он начинает протекать, перед ним стоит отсечной клапан, поэтому замена на новый займет пару минут.
Циркуляционный насос. Насос исправно будет работать только при горизонтальном положении оси, и такое положение заметно продлит «жизнь» подшипникам.
Механизм желательно защитить от грязи и мусора извне. Отдельно продаются сетчатые фильтры
Радиаторы. Недочеты при подключении панельного радиатора к теплоносителю. Проект радиаторов подразумевает подсоединение подающей трубы к внутреннему парубку, находящемуся почти в центре, и к крайнему — в обратной трубе. Обратный порядок соединения снизит в два раза теплоотдачу радиатора. Кстати, декоративные экраны нарушают теплообмен на 10- 20%.
Грамотный монтаж и верность расчетов мощности помогут создать максимальный комфорт для проживания в загородном доме в любое время года.
Схема обвязки котла с циркуляционным насосом
Отопительный контур движение теплоносителя, по которому происходит по принудительному принципу намного удобней в плане эксплуатации. Работой такой системы отопления можно управлять в зависимости от необходимости задания температуры в каждом, отдельно взятом помещении. При этом заданные температурные параметры будут поддерживаться автоматически.
Но для работы такого котла в обязательном порядке необходим источник электроэнергии. А учитывая частые отключения света в частном секторе, двухконтурный газовый котёл становится малоэффективным. К недостаткам такого обогрева помещений можно отнести следующие параметры:
- сложность самостоятельного воплощения схемы обвязки по причине наличия устройства контроля давления, распределителя энергоносителя и других сопутствующих элементов;
- необходимость выполнения балансировки системы;
- регулярное профилактическое обслуживание;
- невозможность ремонта своими руками;
- высокая стоимость всех составляющих.
Для упрощения схемы обвязки настенных двухконтурных газовых котлов и подобных им систем используют первично-вторичные кольца, благодаря которым уменьшается количество дополнительных устройств контроля и защиты. Это достигается созданием нескольких колец, в каждом из которых устанавливается отдельный насос, гарантирующий равномерное распределение теплоносителя.
В домах с несколькими этажами используют схему обвязки с гидравлическим уравнителем. Гидравлическое устройство применимо к котлам в системах отопления, мощность которых превосходит 50 кВт. Благодаря такому устройству обеспечивается равномерное разделение теплоносителя по всем контурам и достигается компенсация давления во всех элементах отопительной системы. В упрощённых схемах в качестве компенсатора используется коллектор-гребёнка.
Что включает обвязка
Как обычно работает система? В основе стоит котел отопления, от которого теплоноситель расходится по трубам и радиаторам. Обвязка — это схема монтажа, которая защищает от перегрева и гарантирует эффективную работу. Она включает элементы, которые находятся между радиаторами и котлом:
- Трубы, разделенные на два контура подающей и обратной линии.
- Запорные вентили, арматура.
- Расширительный бак. Его объем равен 10% от общего количества теплоносителя в системе. В момент нагрева вода расширяется, давление повышается. Чтобы значение не превысило критическую отметку, излишки жидкости отбираются в мембранный бак. После остывания вода снова возвращается в контур.
- Клапан предохранения. Несет ту же функцию, что и расширительный бак. Сбрасывает излишки воды в канализацию, предотвращая взрыв при повышении давления.
- Воздухоотводчик. Воздушные пробки мешают циркуляции теплоносителя. Воздухоотводчик автоматически спускает воздух из системы.
- Манометр — прибор для измерения и контроля давления.
- Циркуляционный насос. Отвечает за принудительное движение жидкости по трубам. От его мощности зависит сила напора, производительность.
- Гидрострелка — это патрубки, которые объединились в общую емкость. С гидрострелкой можно подключить одновременно несколько контуров, избежав их влияния друг на друга.
- Грубый фильтр. Деталь с мелкой сеточкой. Задерживает мусор, который поступает с водопроводной водой (песок, ржавчина).
Автоматика устанавливается для контроля за работой газового и электрического котла. Это набор датчиков ионизации, тяги, розжига, температуры. Каждый из них контролирует работу отдельного узла.
Основные отличия двух вариантов
Обвязка газового котла
Если сравнить эти два агрегата, то окажется, что одноконтурный тоже можно использовать для нагрева воды для хознужд. Но в этом случае к котлу присоединяется отдельно стоящий резервуар — бойлер с расположенным в нем теплообменником. Горячая вода для отопления проходит по этому теплообменнику, оставляя часть своего тепла и тем самым нагревая воду.
В случае с двухконтурным котлом все обстоит совершенно по-другому. Вода для бытовых нужд нагревается в камере сгорания, проходя по второму контуру. Здесь нет бойлеров и других приспособлений, так что нагрев происходит напрямую без посредников
Единственный момент, на который необходимо обратить внимание — это конструктивная особенность агрегата и технологический подход к нагреву воды в двух контурах. Если начинает расходоваться вода для бытовых нужд, контур отопления отключается автоматически, и теплоноситель в нем временно не нагревается
Как это может отразиться на системе отопления частного дома и температурном режиме внутри помещений? Если дом оснащен качественной теплоизоляцией, то вопрос о том, как работает котел, и как установлен режим, не имеет значения. Периодическое отключение отопительной системы не скажется на температуре внутри дома, так что бояться нечего. Для примера можно привести тот факт, что за пару часов отключения температура внутри дома понизится максимум на 2–3 градуса. А такое отключение из-за отбора горячей воды происходит очень редко.
Схема обвязки котла с насосом
Если дом имеет недостаточную теплоизоляцию, или в здании очень большие комнаты, то вопрос инерции снижения тепла необходимо решать другими способами. К примеру, установить большее количество радиаторов или увеличить число секций. Для этого придется подобрать радиаторы из материала, обладающего сниженной инерцией. Чугунные батареи медленно нагреваются, но и медленно остывают. Так что для таких домов это оптимальный выбор. Добавим, что уменьшить степень охлаждения теплоносителя можно, увеличив его объем. Опять возвращаемся к радиаторам и их количеству, а также учитываем диаметр труб обвязки, а именно, увеличиваем этот показатель.
И последнее. Если по каким-то причинам количество расходуемой горячей воды превышает по временным показателям определенные нормы, необходимо пересмотреть вариант с приобретением двухконтурного газового котла. Даже оптимальная схема обвязки здесь не поможет, потому что такое отопление не сможет обеспечивать теплом дом без длительного нагрева теплоносителя.
Хотя подобная ситуация возможна лишь в том случае, если в доме устанавливается котел, изготовленный своими руками. Готовые агрегаты поступают в продажу с уже встроенными циркуляционными насосами. Но учитывать схему обвязки, где будет использоваться естественная циркуляция, все же необходимо. Ведь не секрет, что отключения электроэнергии в загородных поселках — дело обычное. С многоэтажными домами могут возникнуть проблемы, а вот с одноэтажными нет. Так что владельцам этих домов лучше устанавливать байпасы, отсекая контур, куда встроен насос.
Варианты обвязки
Устройство настенного котла с закрытой камерой сгорания
Выбор схемы обвязки, оптимально подходящей для системы заданной конфигурации, напрямую зависит от конкретного исполнения приобретенного образца котельного оборудования. По способу размещения в пределах выбранного для него помещения и оформлению подводки эти агрегаты делятся на следующие классы:
- типовые напольные котлы;
- облегченные (компактные) настенные устройства.
Основное требование к монтажу агрегатов, устанавливаемых на пол, состоит в запрете врезки их рабочих патрубков в верхний участок разводки трубопровода.
В случае нарушения этого правила при обвязке напольного котла в системах, не оборудованных воздушными клапанами, появятся очень опасные образования (пробки). Для снижения вероятности их появления при отсутствии клапанов труба, в которую врезается котел, должна располагаться строго вертикально и иметь в верхней части специальный расширительный бачок.
Схему обвязки следует ориентировать на равномерность поставки тепла ко всем приборам
В нижней зоне агрегатов всех категорий предусматриваются автоматические устройства, обеспечивающие их надежное подключение к отопительной магистрали. В отличие от устанавливаемого на полу котла, в его настенных аналогах уже предусмотрен механизм расширения, исключающий образование пробок. При рассмотрении схем обвязки котельных для таких систем нужно иметь в виду, что достоинство настенных моделей – малый вес и не слишком большие габариты – одновременно являются и их недостатком. Связано это с тем, что компактные агрегаты от DWG, например, ограничены по своим энергетическим возможностям. Это значит, что заявленной этим производителем мощности хватает для отопления строений площадью не более 100 квадратных метров. Поэтому эти устройства пользуются особой популярностью у владельцев городских квартир.
Отличительной особенностью является наличие двух исполнений, различающихся своей комплектацией. В состав полного набора оборудования включена большая часть элементов обвязки, а в неполной комплектации не хватает некоторых узлов, которые докупаются пользователем самостоятельно.
Закрытая система
Элементы
Обвязка котельной в частном доме с закрытой системой отопления включает:
Мембранный расширительный бак. Он представляет собой емкость, разделенную резиновой мембраной на отсеки для воздуха и для теплоносителя. В отличие от жидкостей, воздух прекрасно сжимается и компенсирует увеличение объема воды или антифриза;
Устройство мембранного бачка.
Предохранительный клапан с дренажной трубкой.
Устройство автоматического воздушника.
Манометр для визуального контроля давления.
Три в одном: группа безопасности котла.
В случае контура с принудительной циркуляцией схема обвязки котла предсказуемо включает циркуляционный насос.
Схема
И группа безопасности (воздухоотводчик, манометр и клапан), и расширительный бачок в теории могут монтироваться в любой точке закрытого контура. На практике при монтаже системы отопления своими руками бачок обычно ставят перед котлом, на расстоянии не менее 8 диаметров розлива после насоса или не менее двух диаметров розлива перед насосом.
Почему именно так?
- Минимальная температура теплоносителя увеличивает срок службы мембраны бачка;
- Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.
Группа безопасности чаще всего ставится на выходе котла.
Расположение элементов обвязки.
Схема подключения агрегата
Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:
- Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
- Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
- Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.
Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.
Для чего нужна обвязка
Правильная организация отопления в частном доме позволяет равномерно распределить потоки тепла по всей обогреваемой площади
Отопительный котел относится к классу оборудования, применение которого оправдано только при подключении к нему разветвленной сети труб с циркулирующим в них теплоносителем (обвязкой). С точки зрения используемых технических средств в обвязку котла входят следующие составные элементы:
- стальные, алюминиевые и комбинированные радиаторы;
- управляющая ими вентильная арматура;
- устройства контроля состояния теплоносителя (датчики давления и температуры);
- фильтры грубой очистки;
- предохранительные (буферные) клапаны и другое вспомогательное оборудование.
В этот же комплект входит электрический насос – обязательный элемент любой динамической системы.
Подключение
Установка и ввод в эксплуатацию газового оборудования – дело ответственное. Особенно это касается тех случаев, когда планируется выполнение самостоятельной работы. Поэтому тут не нужно торопиться и думать, что все получится за один день. Лучше потратить больше времени, но зато все сделать надежно.
Чтобы создать максимально комфортные условия проживания, стоит устанавливать двухконтурные модели, в которых имеется бойлер и полный комплект автоматики. Но в таком случае предстоит выполнить ряд определенных требований. Для выполнения такой работы на руках должны быть такие элементы:
- очищающие фильтры для воды;
- теплогенератор;
- краны холодной и горячей воды.
Если говорить об одноконтурных котлах, то такие модели имеют достаточно простую конструкцию – газовая горелка и теплообменник. В нем необходимо подключить газ, воду и дымоход. Двухконтурные модели, хоть и стоят дороже, зато они более многофункциональны. К тому же, если агрегат имеет автоматику, это намного упрощает и удешевляет эксплуатацию – микропроцессоры и двойной термостат следят за температурными показателями на улице и уменьшают температуру подогрева, до того минимума, который был установлен. Такой подход позволяет экономить до 50% газа. Правда, ради справедливости стоит отметить, что автоматика зависит от электричества, то есть, если нет света, то прибор работать не будет.
Есть множество фирм, которые предлагают свои услуги по установке газовых котлов. Удобство такого подхода не только в том, что другие люди придут и смонтируют все необходимые элементы, но и еще и в том, что эти мастера могут взять на себя оформление всех требуемых документов. А это существенно экономит время.
Монтаж отопления из полипропиленовых труб
Создание отопления из полипропиленовых труб своими руками начинается с установки котла. Безошибочный монтаж могут выполнить только профессионалы.
Бойлерная, фрагмент системы отопления пп трубами
Они выдадут документ, подтверждающий грамотную установку. Он не позволит потерять гарантию компании-производителя оборудования.
Очередность обвязки
Сначала проводятся подготовительные работы. Определяются места монтажа радиаторов. Это позволяет выполнить при необходимости гидравлический расчет. Потом процесс проводится в следующей очередность:
- Монтируется стояк от котла, расширительная емкость и стартовая магистраль.
- Закрепляются отопительные приборы в каждом помещении.
- Намечаются точки установки фитингов и запорных вентилей.
- Выполняется подключение циркуляционного насоса.
- Монтируются ПП трубы. При прокладке в конструкциях здания используется изоляционный материал.
- Радиаторы подсоединяются к созданному тепловому контуру дома.
В завершение выполняются контрольные испытания системы. Трубопроводная сеть заполняется под давлением водой или воздухом для проверки герметичности стыков. После успешно проведенных испытаний осуществляется полноценный запуск отопительной системы.
Соединение пайкой
Для стыковки полипропиленовых элементов применяется раструбная пайка, если ПП трубы имеют разный диаметр. Прямолинейные детали вставляются друг в друга. Для разогрева элементов используется специальный паяльник. Такое же оборудование применяется при стыковке с помощью фитингов.
Элементы с большим одинаковым диаметром соединяются торцевой пайкой без использования муфт. Для нагрева деталей применяется другой вид оборудования. В его комплект нередко входит торцеватель.
Оборудование для пайки
Инструмент в виде паяльника оснащается насадками разного диаметра. Его стоимость примерно от 20 до 100 долларов.
Пайка осуществляется следующим образом:
- Прямолинейные участки нарезаются необходимой длины с помощью трубореза.
- При необходимости торцы зачищаются для удаления заусенцев и мусорных включений.
- На паяльнике закрепляются насадки нужного диаметра.
- Два соединяемых элемента нагреваются.
- Одна деталь вставляется в другую до упора без поворотов вокруг оси.
Созданный стык удерживается в неподвижном состоянии несколько секунд до остывания полипропилена. В результате получается герметичное и долговечное соединение.
Прокладка в стенах
Из-за расширения полипропилена при нагреве прокладка ПП труб в конструкциях дома выполняется с теплоизоляционным материалом. Это стекловата, минвата или другой теплоизолятор.
При скрытом монтаже выполняется минимум стыков. В местах соединения лучше устанавливать люки.
Штробы в стенах создаются с помощью болгарки и перфоратора. После укладки трубопроводов обязательно проверяется герметичность всех стыков. Только по завершении испытаний штробы заделываются цементным или гипсовым раствором.
Особенности обвязки одноконтурных и 2-хконтурных котлов
Основное отличие существующих способов организации обвязки отопительных систем состоит в их энергетических возможностях. Мощности одноконтурных котлов, как правило, хватает только для того, чтобы отапливать строение – греть батареи. Такой агрегат не позволяет нагревать воду для бытовых нужд, о чем потребителю придется позаботиться отдельно. 2-хконтурные котлы могут не только отапливать дом, но и греть воду, необходимую для мытья посуды или принятия душа.
Принцип работы 2-хконтурного котла
Конструкция двухконтурного котла
В конструкции этих агрегатов предусмотрен специальный теплообменный узел (теплоаккумулятор), предназначенный для нагрева воды и имеющий два исполнения:
- изделия проточного типа, имеющие режим «главенство ГВС»;
- агрегаты, оснащенные встроенным бойлером.
Если требуется принять душ или просто помыть посуду, в первом случае достаточно переключиться на этот режим, после чего к котлу подсоединится 2-й контур ГВС. Такое исполнение характерно для агрегатов отечественного и зарубежного производства. Обвязка двухконтурного котла проточного типа оптимально подойдет для домов или городских квартир не слишком большой площади (до 75-86 кв. метров.), так как в эти агрегаты встроены не очень мощные теплообменники.
Принцип работы бойлера для нагрева воды
Совсем другое дело – котлы, оснащенные накопительным бойлером, у которого емкость бака варьируется от 160 до 190 литров. Они предназначаются для нагрева воды как в накопительном, так и в проточном режиме.
Бойлерные модели еще на стадии производства оборудуются специальным теплообменником, в котором отдельно циркулирующая вода нагревается за счет энергии теплоносителя основного нагревательного контура. Для их нормальной работы производителем предусмотрен особый клапан, управляющий направлением движения энергоносителя. Принцип главенства системы ГВС состоит в следующем:
- когда клапан находится в закрытом положении, теплоноситель, нагретый до заданного уровня, циркулирует по отопительной системе, обогревая жилое пространство;
- если кто-то из жильцов откроет кран ГВС, котел прекращает нагрев воды для отопления и продолжит греть ее в бойлере, при этом второй отопительный контур бездействует;
- после того как вентиль на трубопроводе с горячей воды закрывается, система тут же направляет теплоноситель в батареи.
Принцип работы и устройство одноконтурной обвязки
При одноконтурном обвязывании котла в его конструкции имеется один теплообменник, нагревающий воду только для отопительной системы. При желании получать от него теплую жидкость для мытья посуды потребуется приобрести и смонтировать рядом бойлер косвенного нагрева. Основной его элемент – камера сгорания с размещенной в ней газовой горелкой и змеевиком, поверх которого и располагается теплообменник.
Жидкость в системе циркулирует естественным способом или же для этих целей используется водяной насос.
В большинстве одноконтурных моделей предусмотрена возможность подсоединения к ним полипропиленовых патрубков от бойлера. После этого однотрубная система начинает функционировать в 2-хконтурном режиме с одновременным соблюдением принципа приоритета.
Достоинства и недостатки одноконтурного котла
Схема одноконтурного газового котла
Однотрубный вариант организации обвязки ТТ котлов имеет следующие преимущества:
- сравнительно низкая стоимость;
- небольшие затраты на покупку, установку и техобслуживание системы;
- достаточная для отопления мощность и высокий КПД.
Большинство одноконтурных моделей выпускается в напольном исполнении, что позволяет использовать теплообменники на основе чугуна. Благодаря этому эффективность работы теплоносителя повышается, что означает допустимость обогрева с их помощью значительных площадей (более 100 кв.м.).
Схемы обвязки одноконтурного газового котла
Схемы обвязки одноконтурного газового котла отопления бывают такие:
- обвязка одноконтурного агрегата с естественной циркуляцией теплоносителя;
- обвязка одноконтурного котла отопления с принудительной циркуляцией;
- обвязка газового отопительного устройства с бойлером косвенного нагрева.
Любой одноконтурный котел имеет три патрубка, к которым подключают:
- подачу нагретого теплоносителя из агрегата в радиаторы;
- газовую магистраль;
- обратку остывшей жидкости из радиаторов в газовый котел.
Схемы обвязки для настенного одноконтурного газового котла идентичны обвязке такого же напольного агрегата.
Обвязка одноконтурного котла с естественной циркуляцией теплоносителя
Система одноконтурного газового котла с естественной циркуляцией теплоносителя полностью энергонезависима. Группа безопасности представлена только расширительным баком. Перед теплообменником рекомендуется установить сбросник, чтобы иметь возможность полностью слить воду. В качестве мембранного бака можно использовать любую пластиковую или металлическую емкость, обладающей достаточной герметичностью.
Чтобы обеспечить естественное движение теплоносителя по энергонезависимой системе, следует установить расширительный бачок в верхней точке контура, а в нижней – газовый котел. Розлив устанавливают с постоянным уклоном, чтобы теплоноситель смог подняться к расширительному бачку, а затем спуститься к отопительному агрегату. Перепад высоты между элементами радиаторов и теплообменником создает гидравлический напор.
Обратите внимание! Чтобы обеспечить необходимый напор теплоносителя в гравитационной системе отопления, внутренний диаметр труб должен быть не меньше 32 мм. При желании в обвязку энергонезависимой системы можно включить насос, который будет разгонять теплоноситель при наличии электроэнергии
Его подключают параллельно основной системе и отсекают шаровым краном или обратным клапаном. При отключении насоса клапан либо кран перекрывают, после этого теплоноситель продолжает циркулировать естественным образом
При желании в обвязку энергонезависимой системы можно включить насос, который будет разгонять теплоноситель при наличии электроэнергии. Его подключают параллельно основной системе и отсекают шаровым краном или обратным клапаном. При отключении насоса клапан либо кран перекрывают, после этого теплоноситель продолжает циркулировать естественным образом.
Обвязка газового агрегата с принудительной циркуляцией
Самой популярной является обвязка одноконтурного газового котла с принудительной циркуляцией теплоносителя. Она является самой простой и удобной в использовании. Данная схема включает циркуляционный насос, который обеспечивает движение теплоносителя по системе под давлением. Однако насос может работать только от электричества, иначе система функционировать не сможет.

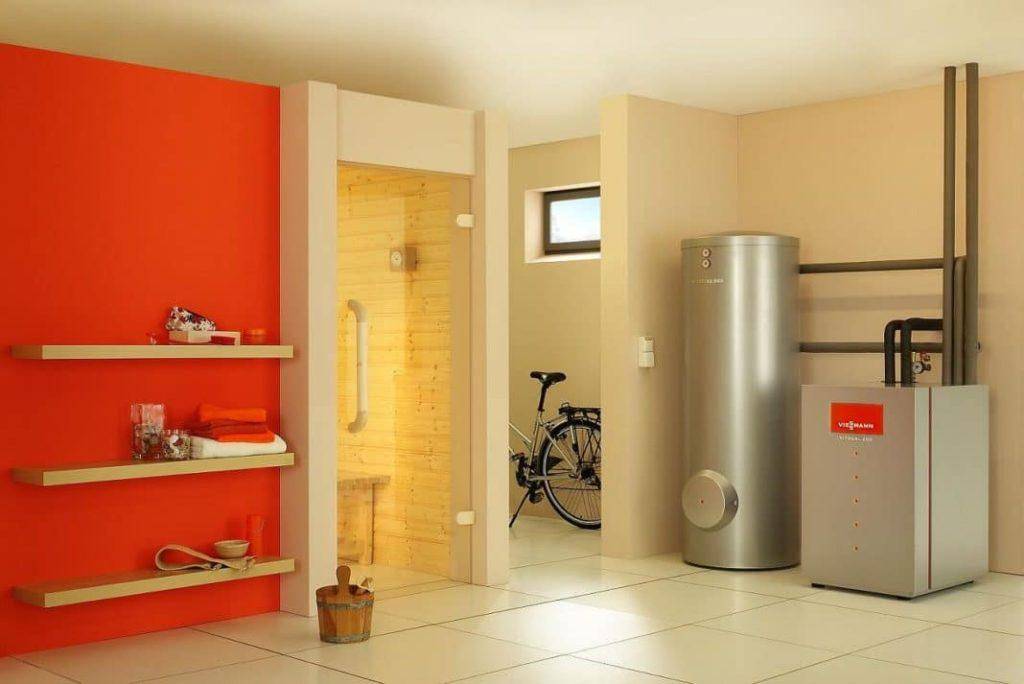

Обвязка одноконтурного котла с бойлером
Чтобы одноконтурный газовый котел мог производить ГВС, необходимо соединить его с бойлером косвенного нагрева. В нем находится собственный теплообменник, который выполняет роль второго контура. Через него циркулирует теплоноситель, который поступает из газового котла.
Бойлер подсоединяют к трубам подачи и обратки газового котла параллельно отопительной системе. К накопительной емкости также проводят водопроводные трубы, через одну из них в бойлер поступает холодная вода, а через вторую выходит горячая.
Число контуров системы
Если котел обогревает большой дом, контуров, как правило, несколько. Управление – с распределительного коллектора.
Распределение теплоносителя по контурам осуществляется гидравлической стрелкой/гидроколлектором либо с помощью балансировочных кранов.
Если в системе есть и радиаторы, и теплый пол – контуров минимум два, даже если обогревается только одна комната, поскольку рабочая температура этих приборов разная.
Но чаще схема обвязки газового котла отопления с теплыми полами включает в себя больше одного контура и без радиаторов: для каждой комнаты свой. При большой площади в одном помещении может быть два контура.
Для разветвленных трубопроводов с большой протяженностью, совмещающих в себе радиаторное отопление и теплые полы, лучше устанавливать два коллектора, каждый со своим насосом: низкотемпературный (до 50 градусов) для теплого пола, высокотемпературный (до 90) – для радиаторов.
Коллектор теплого пола оснащается смесителем. Можно использовать для регулировки температуры трехходовой кран, расположенный между подающей и обратной гребенкой, или установить на подающие трубы контуров краны с термоголовками.
В целях автоматизации краны оборудуют сервоприводами.
Возможно Вас так — же заинтересует информация, которая предоставлена в следующих статьях:
—виды газовых горелок для котлов отопления.
—от чего зависит расход газа в газовых котлах отопления.
Видео об обвязке газового котла.
Итоги
Установка газового оборудования – это сложный и достаточно долгий процесс, требующий внимательности, аккуратности и четкого понимания норм, которые нужно соблюсти при монтаже.
Конечно, наиболее простым и надежным решением будет устанавливать котел при помощи специалиста, так как он сможет правильно рассчитать место для установки в соответствии с требованиями, а также вы будете уверены, что все соединения герметичны. В данном случае не стоит экономить на услугах мастера, если вы сомневаетесь в собственных силах, так как каждая ошибка в столь серьезном мероприятии может стать фатальной.
При правильной установке настенный газовый котел сможет согревать вас и ваших близких еще долгие годы.
Заключение по теме

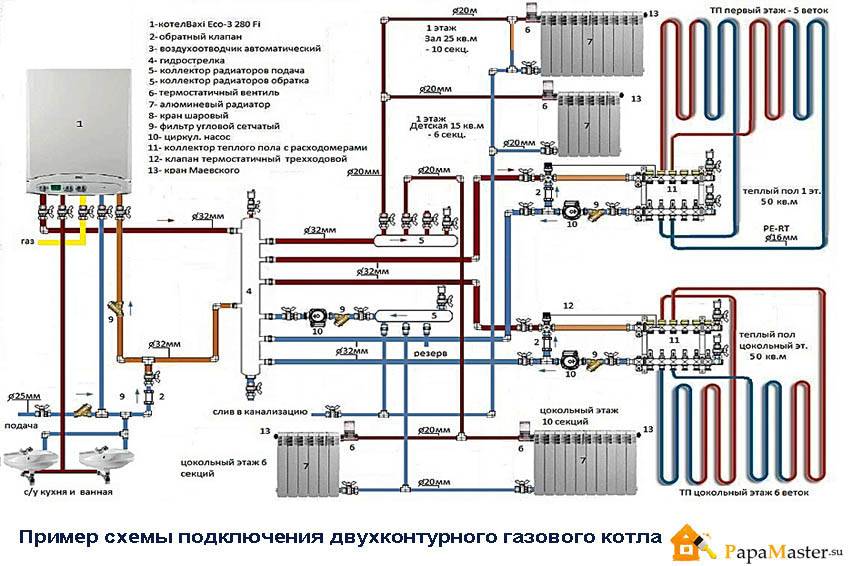

Как видите, схема подключения газового двухконтурного котла не ограничивается одним вариантом. И даже описанные не являются истиной в последней инстанции. Существует множество подходов к созданию экономически оправданной отопительной системы. Но в случае с двухконтурным котлом надо обязательно учитывать все нюансы, о которых шла речь выше.
Читайте далее:
Чем отличается схема обвязки двухконтурного газового котла?
Как правильно провести подключение двухконтурного газового котла
Схемы обвязки котлов отопления — основная и аварийная
Схема обвязки твердотопливного котла: предназначение, виды, работа
Какие предъявляются требования к помещению для установки газового котла
