Изготовление обратного клапана
Чтобы сделать обратный клапан, воспользуемся стандартным тройником с внутренней присоединительной резьбой.
Рис.1. Тройник как корпус обратного клапана
Подготовка заборного патрубка
Перед его установкой нужно подготовить посадочное место для запирающего шарика в следующем порядке:
Зажать деталь в тиски за гладкую часть. Сверлом, диаметр которого на 5 – 6 мм больше внутреннего диаметра патрубка, выполнить фаску размером 1,0 – 1,5 мм под углом 60о (стандартная заточка сверла). В отверстии поместить шарик и несколько раз легко ударить по нему молотком. При этом образуется ровное посадочное место для шарика за счет расплескивания шероховатостей и неровностей металла трубы в месте ее контакта с шариком
Важно! Степень деформации патрубка не должна распространяться на форму трубы, то есть, ее наружные размеры должны остаться неизменными
Изготовление пружины
При подборе материала для этого изделия предпочтительна нержавеющая неотожженая проволока диаметром 0,5 – 0,8 мм. В таком состоянии она остается достаточно упругой и долго сохраняет это свойство, в то же время отожженная быстро их потеряет. Сделать ее можно так:
- Замерить внутренний диаметр тройника.
- Подобрать стержень, диаметр которого составляет 0,65 – 0,7 от замеренного размера на тройнике.
- Зажать стержень в тисках, просверлить отверстие диаметром чуть больше диаметра выбранной проволоки, которая должна свободно в него входить.
- Вставить конец проволоки в отверстие, загнуть.
- Плотно, виток к витку, намотать проволоку на стержень, снять с него не отрезая конца.
- Замерить параметры пружины: диаметр на два миллиметра меньше внутреннего размера тройника; длина должна обеспечивать удерживание шарика во входной части при полном сжатии. Это позволит удержать его в корпусе при работе насоса.
- Пружину обрезать в размер по длине. Крайние витки подогнуть внутрь на ¾ диаметра, зашлифовать.
Сборка клапана
- установить всасывающий патрубок;
- установить заглушку на противоположном выходе, предварительно разместив внутри корпуса пружину и шарик. Длина пружины должна обеспечить плотное прилегание шарика к торцу входного патрубка, при необходимости – растянуть пружину.
- регулировка усилия сжатия пружины производится заворачиванием (откручиванием) заглушки.
Рис.2 Устройство обратного клапана
Очевидно, что технология изготовления обратного клапана не содержит в себе сколько-нибудь сложных операций и вполне доступна, чтобы сделать обратный клапан самостоятельно. Недостатком конструкции являются большие габаритные размеры, поскольку на заборный патрубок нужно еще установить фильтр. Таким образом, размещение его в скважине ограничено ее размерами – внутренним диаметром обсадной трубы.
Клапан обратный пружинный муфтовый: виды по материалу
Изделия могут производиться из разных материалов:
Латунь – наиболее популярный материал. Он не ржавеет, прост в обслуживании, хорошо подходит ко всем типам труб.

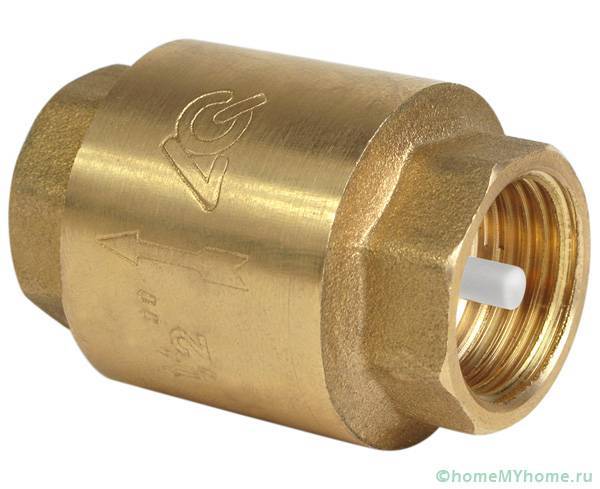

Латунный корпус клапана
Чугунные корпуса можно встретить значительно реже. Этот материал подвергается коррозии, на нем довольно быстро скапливаются различные отложения. Обычно чугунные изделия применяют на трубах большого диаметра, и в быту их не используют.
Чугунный корпус
Нержавеющая сталь. Она является самым надежным, но и самым дорогим материалом: элементы из нее прослужат значительно дольше любых других. Они не боятся коррозии и воздействия разнообразных веществ, на корпусе не скапливаются отложения.
Корпус из нержавейки
Комбинированные: корпус такого изделия может быть из разных материалов, например, сочетать латунь и нержавеющую сталь. Затвор любого устройства чаще всего из пластика.
Универсальное приспособление обратного типа с сетчатым фильтром
Отличия по способу крепления
Большинство устройств крепится посредством муфты. Для этого требуется два перехода с резьбой, которые подбираются по размеру трубопровода. Могут быть использованы и крепления фланцевого типа. Чаще всего их имеют чугунные элементы большого диаметра. Такие фланцы стягиваются болтами. Этот вид фиксации также актуален для небольших изделий, когда на трубе нет места для иного крепления.
Фланцевое соединение – один из лучших вариантов
Пружинный обратный муфтовый клапан является наиболее часто применимым. Его используют в квартирах для установки на трубопровод, водонагреватель, такие изделия устанавливают после счетчика, что не позволяет ему крутиться в другую сторону. Устройства такого типа не дают опорожниться трубам, если происходит слив воды в стояке.
Устройство пружинного механизма: он состоит из латунного корпуса, который разбирается на две части. Между половинками размещают подвижный золотник. Он обычно из пластика. В движение такой золотник приводится напором воды и пружиной.
Пружинные элементы: корпус и внутренняя часть
Статья по теме:
Виды обратных клапанов, его устройство и принцип работы
Устройство обратного клапана простое. Есть седло с некоторым заужением и запорный элемент. При «правильном» потоке, запорный элемент оттесняется от узкого места. Как только направление меняется, он прижимается к седлу, перекрывая проход. На корпусе, кстати, должна быть стрелка, которая указывает «правильное» направление движения воды.
В основном, обратные клапаны различают по типу запорного элемента. Он может быть:
- шарового типа (шариковые);
- тарельчатого;
- дискового;
- лепесткового или двустворчатого.
В шаровом кране шарик находится «в свободном плавании». Он ничем не крепится, переносится водой. Вполне надежная система. Вот только он не всегда достаточно плотно перекрывает седло, так что применяется довольно редко.
Тарельчатые могут быть подъемные или поворотные. Поворотные, также как и шариковые, открываются и закрываются под воздействием потока воды. Подъемные имеют подпружиненный шток. В «нормальном положении» проход закрыт, когда появляется напор воды, он отжимает пружину, оттесняя запорный элемент вверх.
Самый распространенный в домашних системах водоснабжения — дисковый обратный клапан. Отличается тем, что арматура этого типа может иметь небольшие размеры. А конструкция проста и надежна. Запорный диск ставится поперек потока, пружиной он прижимается к седлу. Вода отжимает пружину, освобождая себе путь.
Есть еще двустворчатый клапан для воды. Его запорный элемент состоит из двух половинок диска (лепестков), которые закреплены на оси. Отсюда еще одно название этой модели — лепестковый. Пружинами они удерживаются в закрытом состоянии. Поступающая в водопровод вода отжимает их назад, складывая и прижимая друг к другу. Этот тип оказывает наименьшее гидравлическое сопротивление. В некоторых случаях (при большой протяженности всасывающей линии) это может быть важным.
Что нужно знать при выборе обратного клапана
При выборе нужно знать диаметры труб и оборудования
У трубы два диаметра измеряются в миллиметрах или дюймах
Внутренний DN или ДУ (диаметр условного прохода)
Наружный
- В системах водоснабжения квартиры и загородного дома ДУ равен 15, 20, 25, 32, 40, и 50 мм
- По международному стандарту измеряется в дюймах. 15 мм соответствует 1/2 дюйма. 20мм — ¾ дюйма и так далее 1, 1 ¼, 1.5, и 2. Большие размеры для бытовых водопроводов практически не используются.
- Если нужно поставить перед водосчетчиком. Потребуется обратный клапан с маркировкой ДУ 15 или 1/2″. Слово дюйм обычно обозначают кавычками » . Если возникнут сомнения посмотрите обозначение на смонтированном в систему кране или вентиле. И выберите устройство с такой же маркировкой.
- Внутриквартирные водопроводы чаще всего при соединениях используют резьбу. Поэтому подойдет любой муфтовый клапан.
- Оптимальный материал для корпуса латунь.
- Хороший вариант для выбора затвор на пружине. Обеспечивает герметичность.
Обратные клапаны для насосных станций: типы конструкции
В продаже можно найти большое количество подобных приспособлений, которые отличаются по конструкции, материалу, размеру, и каждый имеет свои особенности при установке:
Обратный клапан для воды для насоса чаще всего можно встретить с запирающим элементом подъемного типа. Устройство оснащено затвором, который поднимается вверх или опускается вниз, препятствуя движению воды. Когда вода поступает, затвор поднимается и пропускает ее, а при падении давления затвор опускается и не дает жидкости вернуться. Двигается механизм благодаря специальной пружине.
Принцип действия клапана
Обратные детали для насоса шарового типа. Данный вид устройств имеет шаровидный затвор, который преграждает путь жидкости. При давлении напора воды пружина поднимает шар, и система пропускает воду, а после того как напор падает, элемент закрывается.
Устройство шарового изделия
Дисковый элемент. Он имеет затвор в виде диска, который перемещается вдоль своей оси при помощи пружины.
Конструкция дискового элемента
Двустворчатые устройства. Их затвор имеет две створки, которые складываются при давлении воды, а когда давления нет, закрываются; все это приводит в действие пружина.
Дисковые и двустворчатые приспособления
В быту чаще всего применяется деталь с подъемным типом механизма. Его можно ремонтировать, заменяя пружину.
Схема установки для станции
Обратный клапан в насосной станции – как правильно установить своими руками
Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.
Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.
Важные детали при выборе обратного клапана
Как и в насосах, к обратным клапанам прилагают технический паспорт. В нём обязательно указывают условия эксплуатации детали. Речь идёт о температурах, в которых клапан может работать. Например, некоторые изделия не предназначены для работоспособности и использования в системах отопления
Также важно обратить внимание, в каком положении можно использовать клапан. Некоторые применяют только в горизонтальном, другие – вертикальном, но встречаются и универсальные модели
В конструкции обратного клапана отличаются соединительные резьбы. Они могут быть внутренними и наружными, что влияет на принцип установки. Монтировать клапан можно только по направлению воды, ориентируясь на стрелку.
Каждая компания выпускает обратные клапаны в ассортименте размеров. Самыми распространёнными считаются клапаны до 40 миллиметров. У производителей могут отличаться габариты устройства. Ключевым фактором является размер присоединительной резьбы.
Если вы задаётесь вопросом, нужен ли обратный клапан для погружного насоса, его использование в этом случае связано с системой безопасности. В бытовых условиях монтаж такого клапана предотвращает перемещение воды в обратном направлении. В случае аварийной остановки насоса, вода не пойдёт в обратную сторону.
Особенности конструкции и назначение обратного клапана
Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.
Существует довольно много видов обратных клапанов. Для применения в быту используются:
- Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
- Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
- Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
- Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.
Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.
Насосная станция с донным клапаном
Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.
Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.
Размеры обратных клапанов зависят от сферы применения:
- стандартный – используется практически во всех системах водоснабжения;
- миниатюрный – устанавливается внутри сгонов водяного счетчика;
- небольшой – располагают на выходе прибора учета;
- крупный – делают из чугуна, применяются в промышленных системах.
Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии
При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто
Устройство для насосной станции
Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:
- на стояках холодной и горячей воды, если квартира в многоэтажке;
- в нагревательных устройствах – бойлер, электрическая или газовая колонка;
- для автономного отопления частного дома;
- ими оснащается канализация для предотвращения аварийных ситуаций.
Где ставить обратный клапан
Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.
Графическое обозначение обратного клапана на схемах
В общем-то, четкого указания, где именно надо ставить обратный клапан, нет
Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно
А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.
Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика
Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.
На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.
С насосной станцией
Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.
Для насосной станции лучше обратный клапан с фильтром
Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.
Обратный клапан с фильтром для установки с насосной станцией
Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
Устройства поворотного типа
В таких клапанах ось седла имеет одно направление с потоком воды, проходящей через затвор. Если поток среды отсутствует или имеет недостаточную энергию движения, то канал перекрывается захлопкой. Как правило, обратный поворотный клапан предусматривает расположение захлопки выше относительно оси прохода. Воздействие проходящей воды поворачивает захлопку под определенным углом, таким образом открывая канал. Когда среда останавливает движение, механизм захлопки под собственной массой упирается в седло.
Недостатком таких систем является то, что момент опускания захлопки может сопровождаться ударным воздействием. В небольших механизмах это не несет негативных эффектов, однако модели с большим диаметром от удара могут выйти из строя. Поэтому предусматриваются специальные системы, защищающие обратный поворотный клапан в том числе и от гидроудара. Собственно, это явление обусловило разделение поворотных механизмов на ударные и безударные. Вторые, более крупные клапаны, оснащаются устройствами, смягчающими посадку на седло. В частности, это могут быть грузы и демпферные приспособления.
Зачем нужен обратнозапорный элемент в гидравлических системах
Автономная водопроводная система должна соответствовать требованиям к устойчивым параметрам, зависящим от стабильного наполнения магистрали от локального источника. Установленный обратный клапан для насоса в колодец позволяет защитить систему от нештатной ситуации. Скважинный насос без обратного клапана будет работать, но в линии невозможно поддержать стабильное давление. После включения водоподъемника вода поступит не сразу. Сначала будет выходить воздух.
Труба на всасе поверхностных перекачивающих установок всегда должна быть заполнена. Этому способствует запорный элемент одностороннего действия, установленный на всасывающем патрубке. Все виды подобных фитингов относятся к трубной арматуре, служат для организации движения потока в одном направлении. Ниппели, дросселирующие заслонки, захлопки – как только ни называют арматуру, пресекающую движение потока в обратном направлении.
Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.
Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.
Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала
Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
- ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.
Возвратный клапан для воды: маркировка по ГОСТу
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.
Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки
Не забывайте про стрелку, которая указывает направление движения воды.
Размеры обратных клапанов на воду
Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.
Каждая фирма выпускает обратные клапаны для воды нескольких размеров
Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.
Как проверить
Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.
Как проверить обратный клапан: дунуть в него и проверить гладкость
Устройство клапанов обратного давления воды
Материалом для штамповки элементов сборного корпуса служит латунь. Сплав обладает устойчивостью к воздействию агрессивных веществ (кислород, минеральные соли, сера, марганец, соединения железа, органика и пр.), которые находятся в воде в растворенном виде или взвешенном состоянии. Наружную поверхность изделия покрывают гальваническим покрытием (никелируют).
Детали золотника выполняют из сплава меди с цинком или высокопрочного полимера. Материал уплотнительной прокладки между запорными дисками — резина или силикон. Пружина сделана из специального сорта нержавеющей стали.
