Как сделать обогреватель своими руками

Изготовление масляного обогревателя своими руками

Самодельный масляный обогреватель отличается функциональностью, безопасностью и надежностью. Подобное устройство можно использовать для обогрева жилых и технических помещений.

Конструктивно прибор состоит из металлического герметичного корпуса, заполненного теплоносителем – техническим маслом.

Чтобы самостоятельно сделать мощный обогреватель из батареи, потребуются такие материалы:

• использованная батарея,
• трубчатый нагреватель,
• масло техническое,
• регулятор температуры нагрева,
• токопроводящий шнур на 2 жилы с вилкой,
• электрическая помпа мощностью на 2,5 кВт,
• металлические уголки,
• трубки, способные выдерживать температуру нагрева до 160 градусов.

Все работы проводятся при помощи сварочного аппарата и электрической дрели.

Технология изготовления и сборки масляного обогревателя предусматривает следующие этапы:

1. Изготовление прямоугольной рамы требуемого размера для монтажа устройства. Уголки разрезаются на отрезки нужной длины и свариваются между собой в прямоугольную конструкцию. Внизу к каждому углу привариваются ножки.
2. В подготовленной емкости проделываются отверстия для установки ТЭНов. Отверстия должны быть расположены в нижней части прибора. Дополнительное отверстие в верхней части емкости потребуется для заливки теплоносителя. Для вырезания используется болгарка или сварка.
3. Установка электрической помпы на металлические пластины, приваренные к корпусу обогревателя.
4. Для фиксации помпы используются жаростойкие трубки. Они привариваются к корпусу и подсоединяются к помпе при помощи запорной арматуры.
5. Фиксация нагревателей на болтовые соединения в предусмотренные для этого отверстия.
6. На входное отверстие под теплоноситель приваривается штуцер с резьбой наружного типа для установки защитной крышки. Простой вариант крышки можно изготовить из отреза трубы с внутренним типом резьбы, которая сверху накручивается на штуцер. На второй конец трубы наваривается прямоугольная металлическая заглушка, чтобы предотвратить выливание масла.
7. Емкость проверяется на герметичность путем создания небольшого внутреннего давления.
8. Подключение нагревателей параллельным способом для увеличения теплоотдачи обогревателя.
9. Установка и подключение терморегулятора, а также токопроводящего кабеля с вилкой. Монтаж емкости на подготовленный каркас и дополнительное заземление. Заливка теплоносителя в радиатор.

Идея №1 – Компактная модель для локального обогрева

Самым простым способом, который позволит сделать электрообогреватель является именно этот. Для начала подготовьте следующие материалы:

• 2 одинаковых прямоугольных кусочка стекла, площадью около 25 см 2 каждое (к примеру, размерами 4*6 см);
• кусок алюминиевой фольги, ширина которой не больше ширины стекол;
• кабель для подключения электрического обогревателя (медный, двухжильный, с вилкой);
• парафиновая свеча;
• эпоксидный клей;
• острые ножницы;
• плоскогубцы;
• деревянный брусок;
• герметик;
• несколько ушных палочек;
• чистая тряпочка.

Как Вы видите, материалы для сборки самодельного электрического обогревателя вовсе не дефицитные и могут находиться под рукой у каждого. Итак, сделать маленький электрообогреватель своими руками можно по следующей пошаговой инструкции:

1. Тщательно протрите стекло тряпочкой от грязи и пыли.
2. Плоскогубцами аккуратно возьмите стекло за край и обожгите одну из сторон свечой. Копоть должна равномерно покрыть всю поверхность. Аналогичным образом нужно обжечь и одну из сторон второго стекла. Необходимо сначала плавно прогреть все стекло, чтобы оно не лопнуло от резкого перепада температур.
3. После того, как стеклянные заготовки остынут, аккуратно с помощью ушных палочек очистите их края не больше, чем на 5 мм по всему периметру.
4. Вырежьте из фольги две полоски, шириной точно соответствующей ширине закопченной области на стекле.
5. Аккуратно нанесите клей на стекло по всей обожжённой поверхности (она токопроводящая), стараясь не повредить слой копоти.
6. Уложите куски фольги, как показано на фото ниже. После чего нанесите клей на вторую половинку и соедините их.
7. Затем загерметизируйте все места соединения.
8. С помощью тестера самостоятельно замерьте сопротивление самодельного обогревателя. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье. После этого рассчитайте мощность элемента, пользуясь формулой: P=U 2 /R. Если мощность не превышает допустимые значения, переходите к завершению сборки. Если же мощность вас не устраивает, нужно переделать нагревательный элемент — сделать тоньше или тоньше слой нагара (сопротивление станет меньше, если он станет толще и наоборот).
9. Приклейте концы фольги к одной из сторон.
10. Сделайте подставку из бруска, установив на нее контактные площадки, подключенные к электрической вилке.

Вот по такой технологии можно сделать электрический мини обогреватель своими руками. Максимальная температура нагрева составит около 40 о , чего будет вполне достаточно для локального обогрева. Однако для отопления комнаты такой самоделки будет, конечно же, мало, поэтому ниже мы предоставим более мощные варианты самодельных электрообогревателей.

1 Преимущества и требования к конструкциям

Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:

• Безопасность и надежность в работе.
• Высокие показатели рабочей мощности, а также производительности.
• Удобство транспортировки.
• Простота сборки.
• Экономичность в потреблении электричества.
• Доступная цена на элементы конструкции и материалы.
• Прочность и практичность.

Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:

• Простота и компактность изделий, эксплуатировать которые можно в любых помещениях.
• Высокий показатель КПД.
• Возможность изготовить конструкцию из дешевых и простых материалов, что поможет существенно снизить себестоимость готового агрегата.
• Большинство изделий работают бесшумно.
• Удобство эксплуатации и транспортировки.
• Качество сборки своими руками.

Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.

Масляный радиатор

Работы по изготовлению любого электроприбора своими руками начинаются с расчета мощности и дополнительных показателей. Точно высчитать теплопотери будет довольно сложно, поэтому, чтобы определить мощность будущего обогревателя, рекомендуем воспользоваться упрощенной формулой.

Принято считать, что обогрев 10 кв. м помещения с 2,5-метровыми потолками потребует 1 кВт тепла. Безусловно, подобные расчеты дадут неточные показатели, но все же помогут сориентироваться. Приведенная ниже табличка облегчит расчеты мощности радиатора.

Второй не менее важный показатель — это сечение медных проводов, которыми обогреватель будет подключен в сеть. Как известно, через 1 кв. мм сечения такого провода можно пропустить ток силой 17 А. Чтобы рассчитать силу тока, которую потребляет бытовой электроприбор, вам понадобится следующая формула:

I = W / U, где W — мощность (Вт), U — напряжение.

Как применить эти знания на практике? Вам требует обогреть помещение, площадью 22 кв. м. Для этого нужен радиатор мощностью 2,2 кВт. Сила тока 10 А (I = 2200/220 = 10). А это значит, что сечение медного провода не менее 0.59 кв мм (S = 10 / 17).

Ниже приводим таблицу расчета сечения проводов, которая может оказаться полезной при работах с медным кабелем различного напряжения.

Прежде чем приступить к изготовлению масляного радиатора, позаботьтесь о наличии следующих инструментов, деталей, материалов:

• чугунная батарея,
• ТЭН со встроенной защитой от перегрева,
• минеральное (трансформаторное) масло,
• медный двужильный провод,
• вилка,
• пакля,
• стальная втулка,
• стальные уголки с полкой,
• дрель,
• паяльник,
• гаечный ключ,
• отвертка,
• нож,
• плоскогубцы.

Переходим к пошаговой инструкции по сборке масляного радиатора.

Необходимо подготовить рамку из стального уголка. В нее в вертикальном положении будет установлена батарея. Уголки или профильную трубу, из которой вы планируете собрать раму для масляного радиатора, режут на отрезки необходимой длины. Рамку с просверленными дрелью отверстиями собрать довольно просто — ее детали крепятся на болтах. Разборную конструкцию легко демонтировать и сложить в кладовку на хранение до следующего отопительного сезона, это очень удобно. Позаботьтесь о стальной втулке с двойной резьбой, которая необходима для крепления ТЭНа внутри батареи. Наружная резьба должна соответствовать резьбе в отверстии батареи, внутренняя — резьбе на ТЭНе. Опыт показывает, что найти готовую втулку, отвечающую всем параметрам, довольно сложно. Лучше изготовить ее под заказ у токаря. Переходник следует обмотать паклей или использовать фторопластовый уплотнитель — ФУМ-ленту. Захватите переходник гаечным ключом и ввинтите его в нижнее отверстие батареи. Следующий шаг — вставить в переходник ТЭН и завинтить его

Важно обмотать хвостовик ТЭНа уплотнителем для герметичности конструкции. К контактам ТЭНа следует припаять жилы провода, а к другому его концу присоединить электровилку с помощью отвертки

Позаботьтесь о том, чтобы все контакты были заизолированы. Открутите верхнюю заглушку батареи и залейте внутрь масло. Важно помнить, что при нагревании его объем увеличится на 15–20%. Прибор готов к эксплуатации. Если вы захотите сделать его более мощным, то во второе нижнее отверстие батареи можно поместить еще один ТЭН, который будет подключаться параллельно с первым.

Подводя итог, отметим, что масляный обогреватель удобно использовать и дома, и на даче. Есть у такого обогревателя два основных недостатка: это зависимость от электропитания и довольно высокое потребление электричества.

Предлагаем вам ознакомиться с видео, посвященным теме сборки масляного радиатора своими руками.

Изготовление ИК обогревателя из старого рефлектора

Для изготовления такого прибора потребуются следующие материалы:

• старый рефлектор;
• диэлектрик огнеупорный (если он отсутствует, тогда в качестве замены подойдет обычная тарелка любого диаметра, сделанная из глазурованной керамики);
• стержень стальной;
• нить нихромовая.

Работы необходимо выполнять в следующем порядке:

1. Изначально следует очистить старый рефлектор от налипшей грязи и пыли.
2. Произвести осмотр шнура и вилки питания на отсутствие механических повреждений, также проверить целостность клемм соединения со спиралью.
3. Замерить длину старой спирали (навитой на керамический корпус) и взять стальной штифт равный по длине.
4. На стержень необходимо навить нихромовую нить с расстоянием между витками 2 мм.
5. По завершению навивки, следует снять спираль с основы и уложить ее (главное, чтобы витки не соприкасались между собой) на диэлектрик.
6. На концы спирали следует подключить питание электрического тока из розетки, и проверить на работоспособность.
7. Разогретую спираль из нихромовой нити, следует поместить  в углубление в керамическом конусе будущего обогревателя и произвести подключение к клеммам питания.

Вот такие действия необходимо произвести, чтобы сделать свой вариант ИК обогревателя из старого советского рефлектора.

Делаем обогреватель для гаража

Для поддержания комфортной температуры в гараже не трудно самому сделать обогреватель на отработанном масле. Одновременно будет решена проблема его утилизации, что также является актуальным вопросом для автовладельцев. Для его сборки почти все элементы и запчасти можно найти в своем же гараже.

При изготовлении обогревателя понадобятся:

• трубы металлические;
• ТЭН (теплонагревательный элемент);
• отработанное масло;
• провод с вилкой.

Конструктивно, корпус можно выполнить в любом виде, удобном для размещения в гараже. На фото показана одна из возможных схем прибора.

Схема самодельного обогревателя на масле

Металлические трубы используются любого диаметра. Необходимо учитывать, что чем они тоньше, тем больше их понадобится. От площади, отдающей тепло, будет зависеть температура помещения. Длина труб тоже произвольна, желательно, чтобы она была максимальной, но при этом идеально гармонировала с размерами стенки, у которой будет установлена. Металл, из которого изготовлены трубы, существенного значения не имеет. Толщина стенок трубы может быть любой.

ТЭН выбирается по мощности и напряжению. Практика показывает, что 1,5-5 кВт нагревателя вполне достаточно для обогрева. Здесь необходимо учесть, что комфортная температура гаража и квартиры существенно различаются. А такая широкая разбежка мощности дана исходя из размеров обогревателя. Напряжение для подключения ТЭНа берется стандартное – 220 В. (другие параметры здесь не рассматриваем).

Отработанное масло. Большинство автолюбителей практически 2 раза в год меняют масло в двигателях своих машин самостоятельно. Поэтому, отработка, как правило, имеется у каждого. Остается собрать нужное количество и приступать к изготовлению обогревателя.

Почему не греет обогреватель – поиск неисправности

Если вдруг обогреватель перестал работать и индикатор подключения к сети не светится, то в первую очередь необходимо проверить наличие питающего напряжения в электрической розетке. Мог сработать автомат защиты на входе электропроводки в квартиру, нарушится контакт в месте подключения проводов к розетке или выйти из строя сама электрическая розетка.

Проверить исправность розетки можно двумя способами, подключив к ней любой электроприбор, например настольную лампу или фен, что предпочтительней. Или подключить обогреватель к другой розетке. Если обогреватель начал греть значит, неисправна розетка.

Если дело в обогревателе, то вполне возможно он перегрелся, и сработала система его защиты от перегрева, или вилку в розетку вставили, но забыли включить выключатель на корпусе обогревателя или установить в нужное положение ручку регулятора температуры (при их наличии). Поэтому прежде чем делать выводы, необходимо проверить в каком положении находятся переключатели на и подождать, пока обогреватель остынет.

В случае если все проверки, не привели к успеху, значит, обогреватель вышел из строя, и требует ремонта.

Основные требования к приборам собственного производства

Предположим, что вы приняли решение самостоятельно изготовить электрический обогреватель. Вне зависимости от того, какой тип отопительного прибора выбран, желательно, чтобы агрегат отвечал следующим требованиям:

• эргономичность, простота сборки и перевозки,
• надежность и безопасность,
• максимальная экономичность,
• высокая производительность и эффективность,
• прочность и долговечность,
• компактность и небольшой вес,
• доступность материалов, инструментов и конструктивных элементов во время сборки и в случае ремонта.

Важно: считается, что электрические конвекторы, инфракрасные и кварцевые обогреватели в наибольшей степени отвечают вышеупомянутым требованиям. Именно поэтому данные разновидности обогревателей и пользуются наибольшей популярностью среди владельцев жилых и нежилых помещений

Почему стоит обратить внимание на электрообогреватели домашнего производства? Дело в  том, что, покупая фабричный обогревательный прибор, потребитель не всегда остается доволен его техническими характеристиками. Самодельные обогреватели обладают следующими достоинствами:. Самодельные обогреватели обладают следующими достоинствами:

Самодельные обогреватели обладают следующими достоинствами:

Несмотря на все вышеперечисленные преимущества, электрический обогреватель нельзя назвать идеальным прибором, ведь у него есть одно спорное качество — это безопасность. Помните, что любой самодельный бытовой электроприбор нуждается в тщательном тестировании перед регулярным использованием!

Как проверить работоспособность самодельного обогревателя?

Проверка эффективности и безопасности данного устройства нужно для начала подключить его к омметру, а после уже непосредственно к электросети. Мы берем клей эпоксидного состава, не рекомендуется переборщить с ним (не более 150 грамм). Этот клей наносят по виткам обогревателя, после укладывается новый лист стеклотекстолита. Что бы склеить между собой два листа, используется груз не менее 50 кг

Очень важно, что бы листы находились именно под таким весом для максимального скрепления между собой. Устройство можно будет использовать лишь через сутки

Обогреватель, созданный своими руками, довольно-таки эффективный и не требует особых экономических затрат. Требуется лишь терпение и следование инструкции выполнения

Действительно, очень важно, что бы автомобиль находился в тепле и мог работать в любое нужное нам время, при этом дольше служить нам

Каждая техника нуждается в особой заботе и очень хорошо, что потребители автомобилей понимают это и заботятся о своем имуществе. Такой способ обогрева гаража действительно есть безопасным в отличии от остальных, которые могут привести к неисправимым последствиям, как, например, просто-напросто взрыв гаража и, соответственно, автомобиля.

Утепление гаража с помощью стеклотекстолита и нихромовой проволоки очень безопасно и не приведет до плохих последствий. Лучше изготовить утеплитель самому и быть в нем уверенным, чем доверять различным стандартным обогревателям, которые не подходят для гаража, поскольку там мы не находимся постоянно и не можем контролировать весь процесс обогрева

На рыбалке

Керамический газовый инфракрасный обогреватель переносного типа стоит дорого, вдобавок рыбаки таскают скарб на себе. Для переноски традиционно используется железный ящик, который либо катят на санях, либо водружают на спину. Кому хочется тащить газовый баллон на 27 литров в придачу к 1,5-килограммовому обогревателю.

Отдельные энтузиасты предлагают изготовить обогреватель для палатки своими руками из газовой горелки для приготовления пищи. Размер вместе с емкостью немногим превышает флакон из-под Дихлофоса. Естественно, маленький прибор возьмете с собой на рыбалку.

Автор изобретения предлагает воспользоваться ситечком, небольшим куском сетчатой нержавейки, стальными пластинами для крепежа. Идея состоит в принципе работы светлых газовых инфракрасных обогревателей. Газ горит, греет сетку, та излучает в стороны тепло. Автор показывает, что указанная конструкция намного эффективнее, чем магазинная горелка для приготовления пищи, когда дело касается обогрева.

Для факела собирается насадка цилиндрическая. Боковина выгибается из отрезка сетчатой нержавейки, донышко и крыша изготавливаются из стали. Каждая круглая пластинка снабжается четырьмя захватами по краям. В результате из листа вырезается не круг, а скорее, шестеренка с зубцами.

В сборе конструкция напоминает автомобильный фильтр по форме. В дне прорезается отверстие под огонь горелки, кверху тормашками на загнутые зубцы одевается ситечко для чая. Не исключается, что аналогичное ситечко прикрепим к крыше для увеличения излучающей поверхности, но автор, создавая собственный газовый обогреватель, делать этого не стал.

Как прикрепить созданный «фильтр» к горелке, каждый решит самостоятельно. Пора заняться устранением замерзания газа в баллоне:

1. Толстая медная проволока обернутая вокруг нагреваемой сетки и газовой емкости помогает слабо. Может, дело пойдёт лучше, если утеплить сверху носком или пожаробезопасным ПЕНОФОЛОМ.
2. Автор предложил вместо проволоки использовать медную шину. Теплопроводность, понятное дело, много выше, чем единственной жилы, дело пошло на лад. Шина – отрез полосовой меди. Одним концом крепится к раскаленной сетке, другим к баллону.

Рекомендуется обернуть самодельный обогреватель ПЕНОФОЛОМ для сохранения тепла. Чтобы баллон не падал, в магазине присмотрите специальную подставку.

Автор замечает, что горелки встречают с горизонтальным расположением баллона. В этом случае самодельный обогреватель не падает, оберните шерстяным носком, чтобы газ не застывал на морозе.

Очевидно, что к устройству необходимо запастись дополнительным баллоном. На случай, если первого не хватит. Не помешает конструкция и тем, кто передвигается на машине.

Мини-обогреватель из банки от крема для обуви

Подготовьте материалы:

• Плоская коробка от крема для обуви;
• Два проводника;
• Жестяная банка;
• Графит в порошке;
• Песок;
• Штепсель.

Пошаговая инструкция:

1. Помойте коробочку;
2. Смешайте песок с графитовым порошком, взяв их в равном количестве;
3. Засыпьте смесь в коробку, заполнив ее до половины;
4. Из жести вырежьте круг;
5. Прикрепите к нему провод;
6. Положите круг поверх графит-песчаной смеси;
7. Насыпьте песка с графитом еще столько, чтобы баночка стала полной;
8. Закройте баночку крышкой, чтобы внутри появилось давление;
9. Второй провод соедините с корпусом банки и подведите его к сети, подключив с помощью штепселя (можно использовать автомобильный аккумулятор).

Чтобы регулировать степенью нагрева, крышку банки закручивайте слабее или сильнее, чтобы менялось давление внутри. Чем сильнее закручена банка – тем сильнее нагрев, и наоборот. Но не допускайте перегрева, при котором банка начинает испускать световые лучи – желтые или оранжевые. При этом содержимое внутри банки спекается, отчего эффективность обогревателя снижается в разы. Чтобы улучшить работу после спекания, нужно сильно потрясти банку – тогда графит-песчаная смесь снова станет рыхлой и пригодной для работы.

Как сделать обогреватель из греющего кабеля

Наличие внешней изоляции на нагревательном элементе упрощает сборку обогревателя. Из-за отсутствия прямого контакта токоведущих жил с основой, в качестве последней можно использовать даже металлический каркас. То есть, не обязательно делать намотку на керамогранит, асбест или другой диэлектрик.

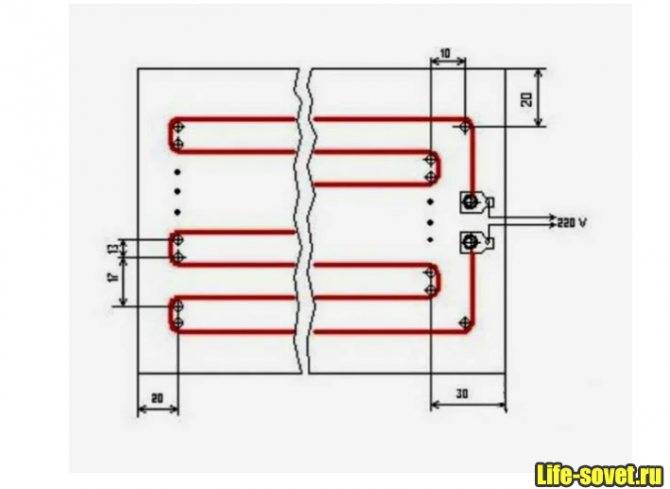

Основой можно использовать прямоугольную алюминиевую рамку. В противоположных частях сверлят отверстия, протягивают нагревательный элемент. Нити сильно не натягивают, дают маленькое провисание.

Основой самодельного обогревателя можно использовать рамку из алюминиевых уголков

Если греющий резистивный кабель двухжильный, с одной стороны токоведущие жилы соединяют, ставят фасонную заглушку. На другом конце к жилам подсоединяют сетевой провод. Для регулировки температуры систему оснащают датчиками, ставят регулятор.

Одножильный резистивный кабель наматывают так, чтобы с одной стороны обогревателя оказались оба его конца. К каждой жиле подсоединяют сетевой провод.

Важно! Все оголенные контакты изолируют термоусадочной трубкой. Ее можно использовать вместо фасонной заглушки, если есть желание сэкономить

Резистивный и саморегулирующийся кабель к сетевому проводу подключают с помощью клемм:

1. Сначала на конце срезают ножом наружную изоляцию. Если жилы две, одну из них укорачивают на 2 см, раздваивают.
2. С жилы снимают внутреннюю изоляцию, надевают термотрубку малого сечения. Сдвигают ее дальше по жиле. На кабель надевают кусок толстой термотрубки, которая исполнит роль внешней изоляции.
3. Зачищенный конец жилы вставляют в одну сторону прессовочной гильзы, зажимают клещами. В другой конец гильзы вставляют оголенный конец сетевого провода, аналогично зажимают клещами. То же самое выполняют со второй греющей жилой.
4. Когда гильзами к жилам будет подсоединен сетевой провод, сначала малыми термотрубками закрывают оголенные контакты, прогревают феном. Сверху надвигают термотрубку большого диаметра, чтобы изолировать весь узел. Прогревают феном.

После подключения пробуют сетевой провод включить в розетку. Если все сделано правильно, обогреватель начнет работать.

Как сделать инфракрасный обогреватель самостоятельно?

Все инфракрасные излучатели, используемые для обогрева помещений, отличаются высоким КПД и эффективностью. Достигается это за счет уникального принципа работы. Волны, находящиеся в инфракрасном спектре, никак не взаимодействуют с воздухом, но при этом температура всех поверхностей в помещении повышается. Вследствие этого уже они нагревают воздух. То есть, максимальное количество лучистой энергии превращается в тепло. Именно поэтому в домашних условиях чаще изготавливаются такие обогреватели.

Инфракрасный излучатель на основе графитовой пыли

Сейчас мы рассмотрим, как сделать обогреватель своими руками для комнаты, работающий в инфракрасном спектре.

Подготовьте для работы следующие элементы:

• Графит, измельченный до пыли.
• Эпоксидный клей.
• Провод с вилкой.
• Два куска стекла или прозрачного пластика одинакового размера.
• Терморегулятор.
• Медные клеммы.
• Деревянную рамку, соответствующую размерам кусков пластика.
• Кисточку.

Выполните изготовление прибора по данной схеме:

Подготовьте рабочую поверхность. Возьмите два куска стекла или пластика одинакового размера, лучше 1 на 1 м. Очистите материал от грязи, остатков краски, следов от жирных рук — можно воспользоваться спиртом. Как только поверхность высохнет, можно приступать к основной работе.
Нагревательным элементом будет являться графитовая пыль. Она проводит электрический ток с большим сопротивлением. Пыль начинает разогреваться при подключении к электросети. Как только она наберет достаточную температуру, сразу начнет излучать инфракрасные волны и нагревать помещение. Но сначала проводник необходимо прикрепить к рабочей поверхности. Просто смешайте карбоновую пудру с клеем до образования однородной массы.
С помощью кисточки сделайте на поверхности стекол дорожки из подготовленной на предыдущем этапе смеси. Делайте это зигзагообразно

Важно, чтобы петли зигзагов не доходили до края стекла на 5 см, а графитовые полосы начинались и заканчивались на одной стороне. При этом не нужно делать отступы от края стекол

Именно тут будут крепиться клеммы.
Стекла приложите друг к другу теми сторонами, на которые нанесен графит, и скрепите их клеем. Чтобы обеспечить высокий уровень надежности, поместите заготовку в деревянную оправу. К тем местам, откуда выходит графитовый проводник, прикрепите по разным сторонам медные клеммы и провод, чтобы подключить прибор к электросети.
Просушите обогреватель в течение суток. Подключите в цепочку термостат, чтобы облегчить эксплуатацию.

Пленочный инфракрасный обогреватель

Если вам интересно, как сделать обогреватель для полноценного обогрева помещения среднего размера, то воспользуйтесь готовыми пленочными материалами, способными излучать инфракрасные волны. На рынке они присутствуют в большом количестве.

Для сборки вам понадобятся такие конструкционные элементы:

• Два листа инфракрасной пленки размером 500 на 1250 мм.
• Вспененный, фольгированный, самоклеющийся полистирол.
• Двужильный провод с вилкой.
• Декоративный уголок.
• Полимерный клей.
• Натуральная ткань для декора.

Сборку произведите по следующей инструкции:

Подготовьте поверхность стен для обустройства самодельного обогревателя посредством прикрепления теплоизоляции

Важно, чтобы ее толщина не превышала 5 см. Снимите защитную пленку с самоклеящегося слоя, прикрепите полистирол фольгой вверх к поверхности

Плотно прижмите материал к стене.
Последовательно соедините между собой листы инфракрасной пленки. Шпателем нанесите клей на обратную сторону материала. На уже монтированный полистирол прикрепите все это. К пленке прикрепите термостат и шнур с вилкой.
Задекорируйте прибор с помощью ткани. Просто прикрепите ее посредством декоративных уголков поверх пленки.

Как сделать керамический обогреватель своими руками

Идея сборки такого обогревателя взята на канале Михалыч в youtube. Но там качество съемки оставляет желать лучшего.

Берем лист керамогранита нужной площади с необходимой расцветкой и металлические Z-образные уголки. Два для крепления на дюбеля к стене и один – как подпорка для вертикального положения обогревателя. Приклеиваем (фиксируем) их на жидкие гвозди.

Схема укладки греющего кабеля на керамогранитную плитку

Отмеряем два мотка кабеля по 5 м

. Это даст нам примерную мощность обогревателя350 Вт . Фиксируем заранее приобретенный греющий кабель необходимого сопротивления (66 Ом ) на малярный скотч. Кабель выгодно приобрести на алиэкспресс (ссылка в описании к видео). Кабель фиксируем тоже жидкими гвоздями. Как высохнет – малярный скотч убираем. Соединяем концы кабеля и подключаем к внешнему электрокабелю. Делаем параллельное подключение этих двух отрезков по 5 м к 220В. Проверяем на нагрев.

Рекомендуем : Дешевая теплица своими руками

Схема подключения. Только в нашем случае будет два таких параллельно соединенных кабеля

Заливается пескоцементной смесью (или кафельным клеем). Можно еще покрыть грунтовкой, что бы раствор не так крошился.

Можно поставить терморегулятор. Но это увеличит стоимость обогревателя в разы. А можно сделать тка, как сделал изобретатель этой простой конструкции – подключить обогреватели через простую схему уменьшения мощности:
