Как выбрать насос для опрессовки

Когда и зачем нужна опрессовка и промывка систем отопления?

Проверка на герметичность необходима в следующих случаях:

  • перед сдачей магистрали в эксплуатацию после простоя или монтажа;
  • после проведения частичной замены или полного ремонта системы, в том числе после подновления стояка, радиаторов и других приборов;
  • при регулярном осмотре на пригодность к постоянной эксплуатации;
  • если в магистрали обнаружены участки со ржавчиной, вмятинами и другими дефектами, не нарушающими целостность, но имеющими угрозу прорыва.

Промывание магистрали – процедура очистки водой котлов, узлов теплообменника, трубопроводов и радиаторов. Цель промывки – очистка внутренних тоннелей и емкостей от осадка, взвесей, налета. Очищенная схема работает намного эффективнее и на прогрев требуется меньше энергоносителей, поэтому затраты на промывку окупаются последующей экономией топлива, электроэнергии.

Порядок проведения работ

После подготовки трубопровода к обрабатываемому участку подключается источник, нагнетающий давление, которым выступает специальный насос, предназначенный для проведения таких контрольных операций, или обычный насос, которым жидкость запускается в движение по системе.

  • если проверяется система отопления, используются специальные краны на каждом радиаторе;
  • опрессовка водопроводной системы выполняется через патрубок подключения кранов;
  • при работе с канализационными системами нужно вставить штуцер насоса в ревизию – тройник, который устанавливается в отводящей линии с шагом в 40-50 метров.

Насос подключается к системе Далее воздух или жидкость закачивается в систему и замеряется стабильность давления в системе. Этот этап ключевой, так как через насос в систему нагнетается воздух через клапан обратного давления, блокирующий его движение в обратную сторону.

Сила давления будет меняться в зависимости от того, из какого материала изготовлены трубы, использующиеся в основе системы. Для чугунного трубопровода достаточно давления в 1.5 атмосферы, в то время как пластиковые безнапорные трубы могут проверяться под воздействием давления силой до 2 атмосфер. Если же требуется проверка напорных труб, давление должно находиться на уровне 10-15 атмосфер.

Манометр располагается за клапаном обратного давления, так как в противном случае не получится замерить какие-то реальные результаты.

Итоговый процесс опрессовки выглядит так:

  1. Закачивается воздух. Параллельно отслеживаются показатели манометра для проверки давления.
  2. После того, как внутреннее давление достигнет нужного уровня, нагнетающий насос выключается.
  3. Фиксируется первичное давление, система оставляется в текущем состоянии от шести до восьми часов.
  4. По истечении указанного промежутка времени первичное значение сравнивается с текущим результатом.

Только в том случае, если полученные показатели в итоге оказываются одинаковыми, можно говорить о том, что проверяемая система была герметичной. В противном случае где-то в трубопроводе появились протечки и нужно его доработать. Работы должны проводиться специалистом, который знает, что такое правильная опрессовка труб и как она должна проводиться, так как в противном случае проверка системы может оказаться бесполезной.

Установка насоса и его применение

Перед установкой нагнетателя, необходимо детально изучить инструкцию и схему подключения. На первом этапе контур заполняется водой с температурой 5 градусов и выше. Подсоединяется опрессовщик при помощи шланга к системе, часто применяется резьбовое соединение, всасывающей емкости с рабочей средой. Испытания проводятся при плюсовой температуре в помещении.

Контроль давления желательно осуществлять несколькими манометрами, установленными в разных точках трубопровода. Во время испытаний нельзя устранять проявившиеся дефекты в контуре. При достижении рабочего давления теплосети, необходимо сбросить воздух с помощью воздуховодов или вентилей, после чего продолжать испытание необходимое время.

Необходимо сделать свободный подход к манометрам, а также к проблемным участкам трубопровода и к самому насосу для правильной фиксации показателей.

Принцип работы опрессовщика

Задача любого опрессовщика заключается в создании условий высокого давления для конкретной среды. В данном случае в качестве целевой среды может выступать и водяной трубопровод, и газовый. Причем речь обычно идет о проверке крупных инженерных сетей, которые обслуживают многоквартирные дома. Чтобы оценить качество работы магистрали перед очередным сезоном эксплуатации, используют насос опрессовочный. Ручной агрегат является самым простым в использовании. В состав традиционных опрессовщиков входит блок с аккумуляцией атмосферного воздуха, тонкий шланг с оплеткой, прибор показания давления (манометр), средство регуляции давления и элементы подключения к линии. Оператор через специальную рукоятку нагнетает давление в системе водопровода, а затем спустя некоторое время (обычно 15-20 мин) сверяет данные манометра с нормативными. Если отмечаются отклонения от стандартных показателей, то мастер должен будет провести ревизию исследуемой линии. Иногда выполняют несколько проходов повышения давления, что дает возможность точнее определить наличие отклонения от нормативных показателей.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Смотрите это видео на YouTube

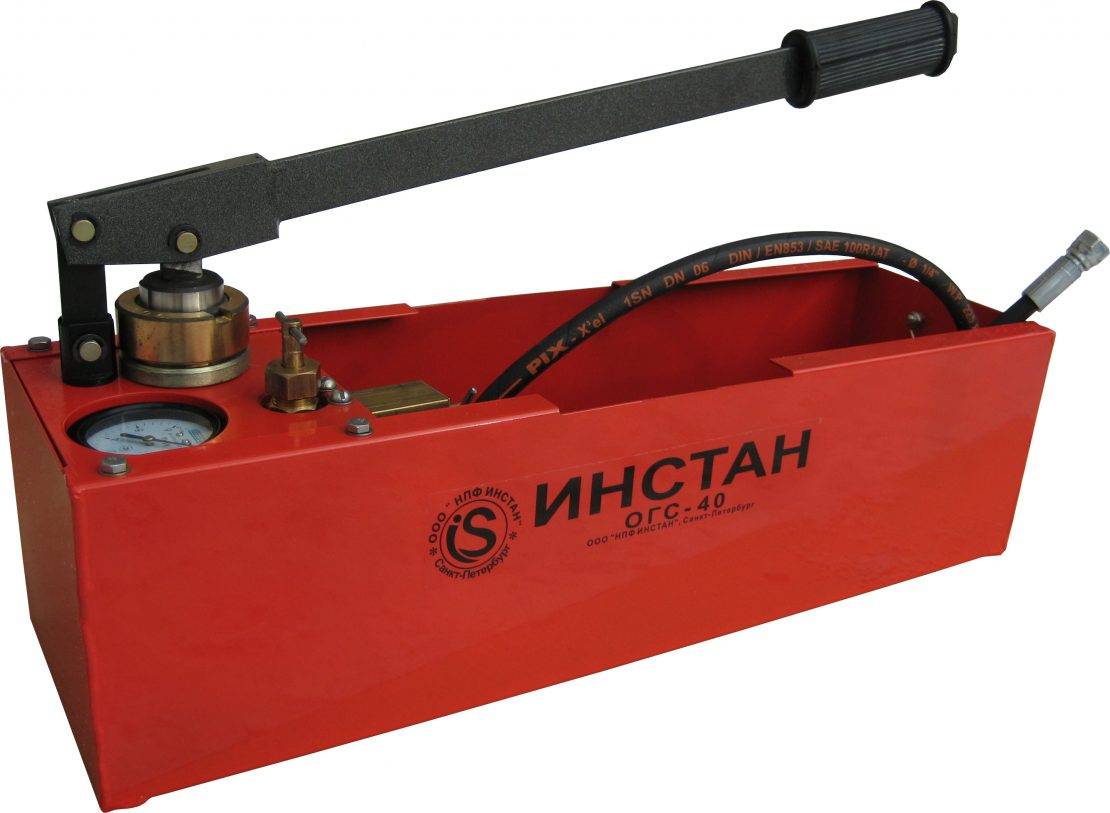

Ручные насосы

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

  • объём системы отопления;
  • частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Гидравлический опрессовщик

Смотрите это видео на YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Вызывать спецов или делать своими руками

У фирм, занимающихся гидравлическими проверками систем, оборудование более серьезное

Если вы модернизировали отопление или горячее водоснабжение собственного дома, и точно знаете, что трубы и оборудование у вас в нормальном состоянии, в них нет солей и отложений, можете проводить опрессовку самостоятельно. Никто у вас требовать акты проведения гидравлических испытаний не будет. Даже если вы увидели, что трубы и радиаторы у вас засорены, вы можете промыть все самостоятельно, после чего опять-таки протестировать. Если же вам просто не хочется заниматься этим, можно вызвать специалистов. Они сразу и почистят систему и проведут ее опрессовку, да еще выдадут вам акт.

Акт гидростатического испытания системы (опрессовки)

Через какой патрубок залить антифриз

Так выглядит кран для подпитки

Прежде чем приступить к работе, нужно знать, как заполнить систему отопления антифризом. Есть две разновидности контуров обогрева. В одном теплоноситель контактирует с воздухом, а в другом циркуляция проходит по абсолютно замкнутой схеме. Принцип работы этих контуров отличается, но их объединяет то, что в обоих можно применять антифриз. Чтобы залить антифриз в контур отопления потребуется насос. В открытые контуры можно вливать теплоноситель ведрами, но в случае с незамерзающей жидкостью это будет слишком долго.

Заливка антифриза в систему отопления по идее осуществляется через клапан подпитки, если такой есть в наличие. Если же его нет, то возможны следующие варианты:

  • через заглушку батареи;
  • через патрубок под расширительный бак закрытого типа;
  • через котёл.

К этому крану подключается насос, благодаря которому антифриз поступает в трубы. После того как заправка системы отопления антифризом будет завершена, кран остается в торце батареи. Это позволит подпитывать систему в процессе эксплуатации, а также использовать его в качестве слива, когда потребуется освободить контур от теплоносителя.

В закрытых контурах стоит мембранный расширительный бак, для которого есть отдельный патрубок. При заполнении системы, экспанзомат рекомендуют временно снять. Можно ли заполнить систему отопления антифризом, когда бак не снят? Можно, но скорее всего, после этого экспанзомат все равно придется снять и перенастроить. Расширительный бак ставят как вверх, так и вниз дном.

Второй способ более предпочтительный, при этом кран на патрубок устанавливается разными способами. Некоторые монтажники американки с краном ставят таким образом, чтобы запорная арматура оставалась на контуре, а некоторые наоборот, устанавливают так, что кран снимается вместе в экспанзоматом.

В первом случае проблем с заполнением контура через патрубок для расширительного бака не возникнет. Во втором случае потребуется установить такой кран. К запорной арматуре подводится шланг от насоса и антифриз заливается в трубы. По завершении работы шаровой кран перекрывается и устанавливается экспанзомат.

Даже если у вас нет подпитки, которая отходит от труб, это не означает, что ее нет вовсе. В современных котлах обязательно присутствует патрубок для подпитки. По этой причине монтажники могут не установить еще один кран в самом контуре. Подпитка котла, если система работает на воде, зачастую соединяется с водопроводом. Если же используется антифриз, то патрубок остается свободным, к нему можно подключать насос.

Основные характеристики опрессовщиков


самовсасывающий принцип работы

В процессе эксплуатации ручных моделей насосов для опрессовки систем отопления создаваемое давление ограничено уровнем в 500 атмосфер. Помимо традиционной рабочей среды, представленной водой, допускается использовать антифриз и гидравлическое масло. В продаже доступны ручные опрессовщики миниатюрные размеров, основное предназначение которых заключается в оперативном определении уровня давления в системе и герметичности отдельных ее элементов в сантехнических, водопроводных системах, а также масляных или охладительных установках.

При помощи ручных моделей насосов для опрессовки часто проводятся гидравлические испытания с машинами, механизмами, трубопроводами и котлами. Сама процедура по выявлению признаков нарушения герметичности состоит из нескольких этапов:

  • Вначале на испытуемый объект подают воду или иную жидкость при помощи обычного насоса;
  • Далее в работу включается опрессовщик, создающий в системе высокое давление;
  • После этого наблюдают за показаниями манометра либо визуально следят за уровнем давления.

Обязательными элементами конструкции электрических моделей насосных опрессовщиков являются электропривод и выключатель с сигнальной лампой. Помимо большого удобства в работе подобные устройства позволяют выдерживать предельно возможный уровень давления, который способен создать насос.

Принцип функционирования

Для проведения полноценной проверки понадобится заполнение интересующего мастера контура (участка) чистой жидкостью

Стоит обратить внимание, что какая бы жидкость не использовалась, резервуар насоса также подлежит заполнению. Фиксация показателей производится только спустя достижения максимального показателя наполненности контура

Это можно увидеть при помощи реле управления

Вся процедура отнимет два-три часа. При этом все показатели функционирования должны быть на оптимальном уровне, обеспечивая стабильность. После прохождения определенного временного промежутка производится съем данных и сравнения их с первичными цифрами. Разные модели потребуют разного количества времени для сбора данных, что способно осложнить выполнение работ в некоторых условиях. Для каждой сети понадобится свой диапазон давления. По итогу делается заключение, которое говорит о необходимости проведения дальнейших обследований. Ели конечные и исходные данные разнятся, возможно, в системе имеется течь

Это можно увидеть при помощи реле управления. Вся процедура отнимет два-три часа. При этом все показатели функционирования должны быть на оптимальном уровне, обеспечивая стабильность. После прохождения определенного временного промежутка производится съем данных и сравнения их с первичными цифрами. Разные модели потребуют разного количества времени для сбора данных, что способно осложнить выполнение работ в некоторых условиях. Для каждой сети понадобится свой диапазон давления. По итогу делается заключение, которое говорит о необходимости проведения дальнейших обследований. Ели конечные и исходные данные разнятся, возможно, в системе имеется течь.

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

  • осмотр узла подачи, трубопровода и других детали системы.
  • проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

  1. Во вновь смонтированную или промытую систему заливается вода.
  2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
  3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
  4. Если наблюдается снижение давления, то выясняется причина этого.
  5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
  6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Классификация опрессовочных насосов

С помощью опрессовочного насоса удаётся безошибочно установить повреждённые участки системы отопления, и также других коммуникаций. Таким же образом проверяются закрытые ёмкости, оборудование, функционирующее в вакуумной среде, а также газовые трубопроводы. Использование насосов даёт возможность измерить рабочее давление в трубопроводах, а также его максимальные показатели.

Как уже упоминалось, опрессовочные насосы делятся на ручные и электрические. Оборудование первого типа является независимым и запускается в работу механическим способом. Электрические насосы подключаются к стандартной электросети. Ещё одним классом оборудования являются гидравлические опрессовочные насосы, которые также подключаются к розетке 220 вольт. Используются такие модели достаточно редко.

По своей конструкции различают мембранное, поршневое и пластинчато-роторное оборудование. Каждая конструкция имеет определённые плюсы и минусы. В комплект ручного опрессовочного насоса входят шланги, способные работать при высоких показателях давления, резервуар, измеритель давления, предохранители и набор фильтров. Цена насоса зависит от его мощности, конструкции и технических характеристик.

При выполнении гидравлических испытаний, проверка выполняется с использованием воды в качестве рабочего потока. Допускается применение масла из минеральных компонентов. В систему закачивается определённое количество жидкости. Ручной опрессовочный насос нагнетает давление в систему и тестирует соединения на прочность и надёжность. Аналогично проверяются котлы и гидравлическое оборудование.

Установка и применение насоса

Схема опрессовки системы отопления

Опрессовочные аппараты и гидропрессы различного калибра используют для проведения испытаний систем отопления и водоснабжения, а также сантехнических установок. С их помощью проверяют целостность отдельных участков и выявляют различные неисправности. В первую очередь тестирование при помощи опрессовщика проводят во время сдачи системы в эксплуатацию. Во время монтажа элементов из полипропилена, полиэтилена или металлопластика в местах креплений могут образовываться зазоры. В дальнейшем любое из этих мест способно стать причиной утечки в процессе эксплуатации.

При помощи насоса можно быстро обнаружить участки с высоким риском возникновения протечки. Внутри системы создается давление с уровнем гораздо выше максимального рабочего. Если трубы способны выдерживать его в течение нескольких часов, это говорит о том, что они будут долго работать в нормальном режиме. Насос помогает оценить и качество проведенных ремонтных работ. Все элементы трубопровода, например, стояки, обязательно проверяют перед запуском, заставляя работать в условиях повышенного давления. Перед работами необходимо подготовить систему, если она является автономной, понадобится выключить теплогенератор.

В неавтономной системе участок, который будет проверяться, перекрывают при помощи кранов

Важно позаботиться о том, чтобы теплоноситель был слит. После контур системы заполняют водой, нагретой до температуры не более 45 градусов, в процессе заполнения воздух начнет постепенно уходить

На следующем этапе подсоединяют компрессор для опрессовки, доводят давление до рабочей отметки и осматривают участок на предмет повреждений. Затем давление постепенно увеличивают и оставляют на нужном уровне на 10-15 минут. Уровень давления регулируется при помощи манометра. Все места осматривают на предмет утечек, проверяют радиаторы, арматуру и стенки труб, исправность всех кранов и клапанов.

Профилактическая опрессовка систем позволяет предотвратить возможные утечки и аварии, выявить и ликвидировать повреждения на ранних этапах. Пресс гидравлический ручной либо электрический для опрессовки трубопроводов дополнительно помогает определить степень износа труб и предполагаемые сроки их замены.

Насосы

Опрессовка отопительной системы выполняется посредством нагнетательных насосов, моделирующих ситуацию, похожую на гидравлический удар.

Опрессовочный насос — это своеобразный пресс, который применяют для гидроиспытаний сантехнических, инженерных и коммуникационных систем.

Этот механизм подключается непосредственно к контуру. С его помощью производится повышение контролируемого давления, создаваемого в трубах. После подключения прибора, в систему начинает подаваться рабочее вещество под определенным давлением, затем снимаются показания манометра.

Давление подается до того момента, пока его уровень не превысит рабочее значение в 3 раза. Процедура проверки занимает 2–3 часа. Все это время следят за показаниями манометра.

Если во время процесса наблюдается резкое снижение давления, значит герметичность трубопровода нарушена. В этом случае нужно выявить расположение утечки, провести ремонтные работы и приступить к новому испытанию. Стабильные показания свидетельствуют о герметичности отопительной системы.

Примите к сведению: для опрессовочных насосов основным показателем считается возможный уровень нагнетания высокого давления, а не производительность.

Когда проводится опрессовка системы водоснабжения

Обычно она является завершающим этапом работ по монтажу данного комплекса в квартире или частном доме. Она необходима для того, чтобы убедиться в правильности сборки всех элементов и возможности безопасного запуска. Однако проведение этого процесса необходимо ещё в ряде случаев

  1. промывка трубопровода, особенно если при этом использовались агрессивные среды, способные повредить его стенки
  2. введение в эксплуатацию нового сантехнического или иного оборудования, замена каких-либо элементов
  3. перестройка или реорганизация. При этом опрессовка системы труб водопровода должна производиться, даже если изменения минимальны
  4. запуск инженерного комплекса в работу после длительного простоя
  5. механическая прочистка труб. Особенно это касается полимерных сетей, которые могли быть случайно повреждены
  6. испытание скважины, используемой в качестве источника питьевой воды, с целью выявления возможности попадания в неё загрязнённой среды из поверхностных слоёв
  7. плановые периодические проверки целостности и работоспособности систем

Особенности опресовки открытых отопительных систем

Опрессовку открытой системы нужно начинать с герметизации точки подключения расширительного бака. В открытом состоянии этот узел работает как воздушный клапан, а после закрытия крана можно начать процесс опрессовки. Рабочее давление можно определить исходя из высоты расположения открытого расширительного бака. 1м = 0,1 атм. Вычислив рабочее давление можно провести гидравлические испытания подав повышенное давление в 2 раза выше расчетного. Все остальные правила аналогичны правилам проведения опрессовки закрытых систем. Полезной будет информация о том, как залить воду в открытую систему отопления, о которой можно прочитать здесь.

Установки УГО-30, УГО-50 ручные для гидравлических испытаний

Установки УГО30, УГО50 ручные для гидравлических испытаний предназначены для испытания гидравлическим давлением (опрессовки) сосудов, котлов, различных емкостей и систем трубопроводов после выполнения монтажных и ремонтных работ, могут быть применены в качестве привода различных гидравлических устройств (домкратов, центраторов, струбцин, не имеющих собственного привода). Комплектуются встроенным манометром и напорными рукавами. Технические характеристики установок УГО-30, УГО-50:

УГО-30УГО-50
Давление раб жидкости кг/см² — низкой ступени — высокой ступени— 307 50
Объем резервуара1616
Подача жидкости см³ — низкой ступени — высокой ступени— 2038 5,3
Габариты мм.645*204*394420*210*410
СоединениеG 1/2”G 1/2”
Масса, кг.12,713
Страна изготовительРоссия

Особенности гидравлического испытания в зависимости от типа труб

Водяное напольное отопление можно укладывать используя различные виды труб:

  1. Металлопластиковые трубы. При сооружении тёплых гидрополов из металлопластиковых труб, рекомендовано производить опрессовку путём нагнетания холодной воды. При этом максимально допустимое давление должно составлять 6 Бар. Тестирование производится в течении одних суток.

Если давление остаётся неизменным, то всё в норме, можно переходить к возведению стяжки, при этом нужно учитывать, что заливка осуществляется при наличии давления в системе. Кроме того, если проверка производится при давлении выше 4 Бар, следует закрутить воздухоотводчики, иначе через них может проходить вода.

  1. Трубопровод из сшитого полиэтилена производится по современной технологии, позволяющей сшивать молекулы поперечно. При тесте с таким трубопроводом, создаётся повышенное давление (минимум 6 Бар). Через 30 минут, если давление упадёт, его нужно восстановить, и протестировать систему ещё в течении тридцати минут. Затем процедуру надо повторить, тёплый пол должен поработать в таком режиме ещё 24 часа. Если, по истечению этого периода давление снизилось максимум на 1,5 Бар, то считается, что тестирование прошло удачно.

Бывает, что после теста холодной водой, рекомендовано провести тестирование с горячим теплоносителем. При этом надо несколько дней осуществлять проверку всех стыков и соединений. Если уровень давления  будет в норме, то после того как система остынет, можно заливать стяжку.

Особенности операции

Первый раз опрессовку следует проводить перед подключением трубопровода к централизованной системе. В дальнейшем профилактику выполняют каждые 5 лет. Это зависит от качества исходного материала и комплектующих (запоров, труб, насосов).

Трубы из стали соединяют сваркой и резьбами, полиэтиленовые модификации — фитингами, а пропиленовые с помощью низкотемпературной пайки. Любой соединительный элемент считается потенциальным местом утечки.

Чтобы определить повреждение, в системе создают гидравлическое давление. Его коэффициент должен быть больше максимально возможного рабочего давления в трубопроводе. Так, если система выдерживает гидравлическую нагрузку в 16 атмосфер, то стандартное давление в 8 атмосфер трубы тоже смогут выдержать.

Помимо этого, опрессовка в обязательном порядке проводится после ремонтных работ или продолжительного простоя, а также после замены радиаторов или стояков отопления. Ведь лучше обнаружить нарушение в системе в межсезонье, чем при первых заморозках.
