Установка и монтаж внутрипольных конвекторов своими руками

Устройство водяного бытового конвектора

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

Так, основными материалами, из которых изготавливаются секции водяных радиаторов, являются следующие:

  • сплав меди с алюминием;
  • панели из биметалла;
  • алюминий;
  • стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Гораздо более выгодной станет установка батарей из стали.

Эти устройства могут подключаться одним из двух способов:

  • посредством бокового крепежа;
  • с помощью нижней фиксации к системе.

Монтаж и установка внутрипольного конвектора

Прежде чем купить внутрипольный конвектор отопления клиенты хотят понимать как его выбрать и как они вообще монтируются в ситсему отопления. Также понимать как данный прибор отоплени устанавливается в пол, как особенности надо учесть, чтобы правильно подобрать внутрипольный конвектор . Мы ответим на эти вопросы.

Каких размеров должна быть глубина, ширина, длина ниши в полу? Мы проанализировали рекомендации производителей, советы монтажником и установщиком и пришли к основопалагающим размерам.

Глубина ниши – должна быть на 5-15 мм. больше глубины самого короба конвектора, для того чтобы можно было отрегулировать и закрепить по высоте короб конвектора.

Ширина ниши – должна быть на 20-70 мм. больше глубины короба конвектора, для того чтобы была возможность зафиксировать короб фиксирующей раствором.

Длина конвектора – должна быть на 20-70 больше глубины короба конвектора, для того чтобы была возможность зафиксировать короб фиксирующей раствором, а также возможность подключить к системе отопления.

На самом деле эти все размеры величины условные, так как у каждого монтажника свое видение монтажа и как правило часто разные дополнительные условия заставляют отклониться от рекомендованых действий, особенно если посмотреть на реальные фото монтажа под данной строкой.

Как сделать водяное отопление самостоятельно

Оптимальное подключение в двухэтажном доме водяного теплого пола основано на принудительной циркуляции жидкости. Вода и антифриз будут постоянно циркулировать с помощью насоса, а котел можно разогревать дровами, углем, газом, керосином, электричеством.

На деревянных полах водяное отопление выполняется так:

  • Утепляют деревянное перекрытие, если это необходимо.
  • Размещают и выравнивают лаги.
  • С учетом выбранной схемы прокладывают теплоотражающий материал или алюминиевый профиль.
  • Размещают трубопровод по алюминиевым направляющим.
  • Утепляют пространство между лагами и профилем.
  • По инструкции водяной теплый пол подключается к газовому котлу и система тестируется.
  • При хорошем результате конструкцию накрывают черновым полом с последующей финишной отделкой.

Советы и рекомендации по монтажу

  • При проходе сквозь стену используйте гофрированные трубки (пешель).
  • Минимальная высота финишной стяжки должна составлять 3 см от верха трубы.
  • При устройстве полов от центрального отопления недопустимо использовать теплоноситель напрямую, поскольку можно нарушить гидравлику всего дома.
  • Если теплый пол подключается к котлу совместно с радиатором, то батареи можно присоединить к нему напрямую, а контуры пола завести на коллекторы.
  • Многие узлы и механизмы конструкции рассчитаны на давление в пределах 1-2,5 атмосфер, тогда как в централизованной системе оно может доходить и до 16.
  • В принципе подключить теплый водяной пол без насоса можно самому, используя регулирующий трехходовой клапан. Он предназначен для смешивания 2 разных потоков в общий. С помощью клапана перенаправляются потоки из разных труб, изменяется температура воды за счет смешения горячего и холодного потока, он получается с постоянным показателем.

Если водяной теплый пол подключается к электрическому котлу, то хозяевам не потребуется выделять специальное помещение для котельной и оборудовать дымоход. Он не выделяет вредных веществ и может уместиться в кухонном ящике.

Ошибки при укладке теплого водяного пола

  • Недостаточно ровная черновая стяжка.
  • Отсутствует демпферная лента около стен. При изменении температуры бетон может расширяться и сжиматься, что приведет к образованию трещин. Лента должна обязательно крепиться к стене плотно.
  • Не уложена теплоизоляция. При некоторой экономии на материале не будет достигнута нужная температура в помещении. Слишком тонкая она также приводит к потере тепла.
  • Использование металлических труб взамен качественных металлопластиковых. Они подвержены коррозии и могут протекать.
  • Небрежная укладка труб с отступлениями от схемы и не выдерживанием расстояния между ними.
  • Использование керамзита в составе стяжки над полом. Его обычно добавляют для теплоизоизоляции при заливке на первом этаже.
  • Рано включенный обогрев приведет к нарушению целостности пола.

Теплые полы с использованием системы водопроводных труб – отличное альтернативное отопление, особенно для частных домов. Чтобы их установить самостоятельно, необходимо лишь точно следовать инструкции и выполнять все этапы последовательно, особенно при укладке труб.

Сборка элементов теплообменника

Шаг 1. Занесите коробку в помещение, откройте ее

Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность

Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Распаковка конвектора

Проверка комплектности

Шаг 2. Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

ADN15

VDN115

Шаг 3. Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Намотка нити

Шаг 4. Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Прикручивание клапана

Сборка крана

Подключение крана

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола конвекторы отопления можно разделить на две группы:

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.


Схема функционирования водяного внутрипольного конвектора – поступление от остекления оконного проёма к обогревательному устройству холодного воздуха, его нагрев и выход в помещение.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.


Подключение радиатора монтируемого в пол отопителя с помощью гибких шлангов.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.


Монтаж водяного конвектора в нишу и жёсткое подключение его к теплоизолированным трубам в штробах-каналах.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.


Слева — схематично в разрезе вентиль ручного управления и механический термостат, справа – натуральное изображение термостатической головки.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.


Многотрубный радиатор встраиваемого в пол водяного конвектора повышенной теплоотдачи.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.


Способы расположения монтируемых в пол отопителей: слева – угловое размещение, справа – монтаж в ступени.

Испытательный запуск

Перед пробным включением аппарата откройте вентиль для газа и пройдитесь по всем важным участкам щёточкой. Смочите её мыльной водой. Важные участки это те, где стыкуются фитинги и резьбовые контакты.

После этого агрегат можно включать: на минуту зажимается кнопка газа. Горючее следует по всем трубам к отсеку сжигания.

Далее запускайте пьезорозжиг – нажмите на соответствующий запальник. От искры вспыхивает газ, и пламя синего цвета появится в топке.

На данной стадии необходимо настроить работу аппарата. В начальные часы работы он может попахивать воспламенённым маслом. Это обычная ситуация. Агрегат – новый. В нём обгорается отдел сгорания.

Если этот запах держится долго, выключите газ, посмотрите участок, где стыкуются вытяжная труба и выходное отверстие конвектора.

Установка электрических конвекторов

Такой тип конвектора, как электрический, также отлично подходит для обогрева помещений. Монтаж конвекторов отопления такого типа можно произвести и самостоятельным образом. Для этого потребуется выполнить следующие действия в определенной последовательности:

  • В первую очередь, необходимо извлечь его из упаковки.
  • С панели конвектора необходимо снять защитную пленку.
  • Далее необходимо выбрать место для установки конвектора.

Электрический конвектор

Во время того, как устанавливать конвектор отопления своими руками, необходимо учесть следующие рекомендации:

  • Расстояние от пола до низа конвектора должно быть не меньше, чем в 20 см.
  • От стен расстояние должно составлять не больше, чем 25 см, а от потолка не меньше, чем 55 см.
  • Расстояние от розеток должно составлять не менее 35 см.

Электрический конвектор необходимо монтировать следующим образом:

  • Конвектор переворачивается, и на нем фиксируются опорные ножки с колесиками. Для того чтобы их привинтить, потребуются штатные болты.
  • Конвектор включается, а затем устанавливаются необходимые режимы и прочие параметры.

Область применения

Внутрипольные конвекторы (правильно подобранные, разумеется) — идеальное решение для частного дома или квартиры (офиса, ресторана и т. д.) с панорамными окнами.

Фото 2. Внутрипольные конвекторы отопления, расположенные в частном доме возле панорамных окон.

Такая система станет отличной альтернативой навесным радиаторам там, где их установка невозможна.

А также приборы создадут оптимальный микроклимат в бассейнах, парниках, зимних садах. Эффективны в помещениях с высокой влажностью и способны работать не только на обогрев, но и на охлаждение. При помощи умной электронной оснастки устанавливается в ограниченном пространстве тот температурный режим, который необходим.

Но и здесь есть свои нюансы. Встроенные конвекторы нельзя использовать там, где вода может попадать внутрь отопительного прибора. Помогут в такой ситуации специальные устройства, выводящие из системы воду и конденсат.

Внимание! В целом есть только одно строгое ограничение: нельзя применять встроенные конвекторы в помещениях с агрессивной средой. Например, в бассейнах с морской водой

Установка конвекторов отопления, учитывая расчет мощности

Говоря о способах монтажа, можно встретить напольные и настенные модели, а использование того или иного теплоносителя делит эти приборы на механизмы, работающие с применением воды, электричества и газа

При этом важно помнить, что монтаж конвекторов отопления газового типа можно осуществлять только на стены в вертикальном положении, в то время как водяные и электрические системы можно устанавливать и на стене, и на полу (прочитайте: “Бытовой конвектор: принцип работы и монтаж”)

Устройство водяного бытового конвектора

Установка конвекторов отопления, функционирующих с помощью воды, применяемой в качестве источника энергии, отличается тем, что основу конструкции представляет отопительная батарея

При этом особое внимание следует уделить такой процедуре, как расчет конвекторов отопления этого типа, а в частности, правильно рассчитать количество секций батареи, требуемое для качественного нагрева воздуха в помещении

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

  • сплав меди с алюминием;
  • панели из биметалла;
  • алюминий;
  • стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Применение таких приборов будет актуальным в том случае, если есть необходимость сделать конструкцию отопительной системы более легкой. Чаще всего потребители отдают предпочтение образцам из алюминия или биметалла, однако их установка требует приобретения особых фиксаторов и комплектов систем установки.

Гораздо более выгодной станет установка батарей из стали.

  • посредством бокового крепежа;
  • с помощью нижней фиксации к системе.

Монтаж электрических конвекторов

Еще один вариант такого оборудования – электрические конвекторы

Эти модели вполне можно установить и подключить собственноручно, однако очень важно правильно выполнить расчет мощности конвектора этого типа

  • прибор нужно освободить от упаковки;
  • затем с конвектора необходимо снять защитную пленку;
  • далее следует определиться с тем, где будет установлен механизм.

Рассчитывая мощность конвектора отопления, функционирующего при помощи электричества, а также выполняя его подключение, крайне важно соблюдать большое количество рекомендаций, которые, тем не менее, позволят качественно установить оборудование

  • минимальное расстояние от пола до конвектора – 20 – 25 см;
  • прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
  • устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
  • монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

  • выкрутив крепежные болты, требуется выдвинуть кронштейн;
  • с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
  • далее нужно зафиксировать кронштейн;
  • затем требуется вставить электрический конвектор в фиксатор его нижней частью;
  • на оборудовании следует поместить растяжки;
  • в смонтированные растяжки необходимо поместить верхнюю часть прибора;
  • после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
  • регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
  • после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

  • агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
  • после этого конвектор можно включить и установить на нем желаемый режим работы.

Важно помнить, что потребляемая мощность конвектора – это один факторов, который крайне необходимо учитывать при выборе и монтаже оборудования

Как подключить газовый отопительный конвектор

Особое внимание следует уделить тому, что, решая, как рассчитать мощность конвектора отопления газового типа и как подключить это оборудование, крайне важно вызвать специалистов, так как работа с газом требует осторожности и квалифицированного подхода. В противном случае собственноручный монтаж может обернуться крайне неприятными последствиями

Правильная установка газового конвектора должна проходить по следующему принципу:

Модели конвекторов Ensto

С электронным термостатом

Beta – конвектор с электронным термостатом и евровилкой

Высококачественный электрический конвектор Ensto с электронным термостатом и евровилкой. Диапазон регулировки температуры 5 – 30°С. Точность термостата ±0,1°С, шкала – в градусах. Может устанавливаться в сухих и влажных помещениях. Автоматическая защита от перегрева. Поверхностная температура ниже 60°С. Номинальное напряжение 230 В, + 10%-15%. Высота 389 мм. IP21.

Beta Mini – конвектор с электронным термостатом и штепсельной вилкой

Высококачественный электрический конвектор с электронным термостатом и штепсельной вилкой. Диапазон регулировки температуры 5 – 30°С. Точность термостата ±0,1°С, шкала – в градусах. Может устанавливаться в сухих и влажных помещениях. Автоматическая защита от перегрева. Поверхностная температура ниже 60°С. Номинальное напряжение 230 В, + 10%-15%. Высота 235 мм. IP21.

Taso – конвектор с электронным термостатом

Комбинированный электрический конвектор для обогрева сухих помещений любого типа. Поверхностная температура ниже 70°С. Электронный термостат, диапазон регулировки 6-30°С, с бесступенчатым падением температуры (2-20°С), максимальная нагрузка 1900 Вт (управляющий конвектор+управляемые). Конструкция с двойной изоляцией. Высота 400 мм, фронтальная поверхность на расстоянии 80 мм от стены. IP20.

Lista – конвектор с электронным термостатом

Комбинированный электрический конвектор для обогрева сухих помещений любого типа. Высота 200 мм, может быть использован под низко расположенными окнами. Поверхностная температура ниже 70°С. Электронный термостат, диапазон регулировки 6-30°С, с бесступенчатым падением температуры (2-20°С), максимальная нагрузка 2300 Вт (управляющий конвектор+управляемые). Конструкция с двойной изоляцией, фронтальная поверхность на расстоянии 80 мм от стены. IP20.

Peta – конвектор с электронным термостатом

Комбинированный электрический конвектор для обогрева сухих помещений любого типа. Поверхностная температура ниже 70°С. Электронный термостат, диапазон регулировки 6-30°С, с бесступенчатым падением температуры (2-20°С), максимальная нагрузка 1900 Вт (управляющий конвектор + управляемые). Конструкция с двойной изоляцией. Защита от перегрева, возвращается в работу вручную. Высота 200 мм или 400 мм, фронтальная поверхность на расстоянии 80 мм от стены. IP20.

Roti – конвектор с электронным термостатом

Брызгозащищенный электрический конвектор для сухих и влажных помещений. Поверхностная температура ниже 70°С. Электронный термостат, диапазон регулировки 6-30°С, с бесступенчатым падением температуры (2-20°С), максимальная нагрузка 1400 Вт (управляющий конвектор+управляемые). Конструкция с двойной изоляцией. Высота 400 мм, фронтальная поверхность на расстоянии 80 мм от стены. IP24.

С механическим термостатом

Beta – конвектор с механическим термостатом , кабелем и евровилкой

Высококачественный электрический конвектор с механическим термостатом, кабелем и евровилкой. Может устанавливаться в сухих и влажных помещениях. Диапазон регулировки 6 – 36°С. Точность термостата ±0,5°С. Автоматическая защита от перегрева. Номинальное напряжение 230 В, + 15%-10%. Высота 389 мм. IP21.

Beta Mini – конвектор с механическим термостатом и штепсельной вилкой

Высококачественный электрический конвектор с механическим термостатом и штепсельной вилкой. Может устанавливаться в сухих и влажных помещениях. Диапазон регулировки 6 – 36°С. Точность термостата ±0,5°С. Автоматическая защита от перегрева. Номинальное напряжение 230 В, + 10%-15%. Высота 235 мм. IP21.

Без термостата ( параллельный конвектор )

Taso – параллельный конвектор

Электрический конвектор без термостата. Конструкция с двойной изоляцией. Высота 400 мм, передняя поверхность на расстоянии 80 мм от стены. IP 20. При проектировании необходимо учитывать общую максимальную нагрузку термостата управляющего конвектора Taso – 1900 Вт.

Lista – параллельный конвектор

Электрический конвектор без термостата. Конструкция с двойной изоляцией. Высота 200 мм, передняя поверхность на расстоянии 80 мм от стены. IP 20. При проектировании необходимо учитывать общую максимальную нагрузку термостата управляющего конвектора Lista – 2300 Вт.

Tupa – дополнительные принадлежности

Дополнительные принадлежности для электрических конвекторов Taso, Lista, Peta, Roti. Термостат ELTE4 имеет кассетообразную конструкцию, крепится 4 винтами. Комплект LJOH представляет собой шнур с евро-вилкой и ограничителем натяжения.

Ножки для конвектора Beta со штепсельной вилкой. Полипропилен. Крепление с помощью винтов.

Какой из них выбрать

В самом начале статьи мы уже сказали, что популярными среди потребителей были и остаются конвекторы отопления настенные. Подобный тип оборудования занимает мало места, его можно беспроблемно разместить и надежно зафиксировать на подходящей вертикальной поверхности. Тепловая завеса, которую создает обогреватель, достаточно мощная, а в интерьере прибор выглядит гармонично, не выбиваясь из общего фона.

Напольные модели хороши тем, что безотказно «путешествуют» за хозяином в любую понадобившуюся ему комнату. Как и предыдущий тип приборов, они не требуют сложного монтажа и различных неприятных «бонусов» в виде разрешения соответствующих инстанций.

Если у вас возникла острая необходимость в приобретении климатического оборудования, а конкретно определиться с местом его размещения вы так и не смогли, советуем обратить внимание на универсальные конвекторы, которые одинаково успешно можно разместить и на вертикальной, и на горизонтальной поверхностях

Конвектор для отопления дома, имеющего большую площадь или большие окна (от потолка до пола), или слишком большое их количество, не может быть настенным и не может быть приобретен в единственном экземпляре. Здесь нужно другое решение. Самое правильное – установить внутрипольные встраиваемые конвекторы. Но о таком виде отопления необходимо подумать заранее – еще на стадии строительства дома и обустройства пола, поскольку рушить не только напольное покрытие, но и нижние слои пола для установки конвектора – слишком долгая и грязная работа.

Визуально же встраиваемые конвекторы выглядят аккуратной декоративной решеткой, из которой поднимается нагретый воздух – никаких колесиков, никаких петель на стенах. Конвектора как бы нет, но тепло от него не просто присутствует, а очень хорошо ощутимо.

Встраиваемые отопительные приборы можно прятать куда угодно – не только в пол. Большим спросом среди потребителей пользуются плинтусные конвекторы. Такие модели в сфере конвекторной системы отопления стали настоящим писком моды, поскольку они еще незаметнее внутрипольных. Стилизация под плинтус позволяет сохранить не просто максимум полезной площади, она сохраняет ее всю. И при этом не возникает вопроса: сколько же тепла может дать такое небольшое устройство? На этот счет потребитель должен быть спокоен – тепла будет вполне достаточно для заданной площади. Но есть одно «но» – эти мощные «малыши» не входят в низкий и даже средний ценовой сегмент. Чтобы обеспечить себя «невидимым» теплом, не переплачивая за климатическое устройство, необходимо искать приборы среди продукции отечественных производителей, они в разы дешевле импортных.

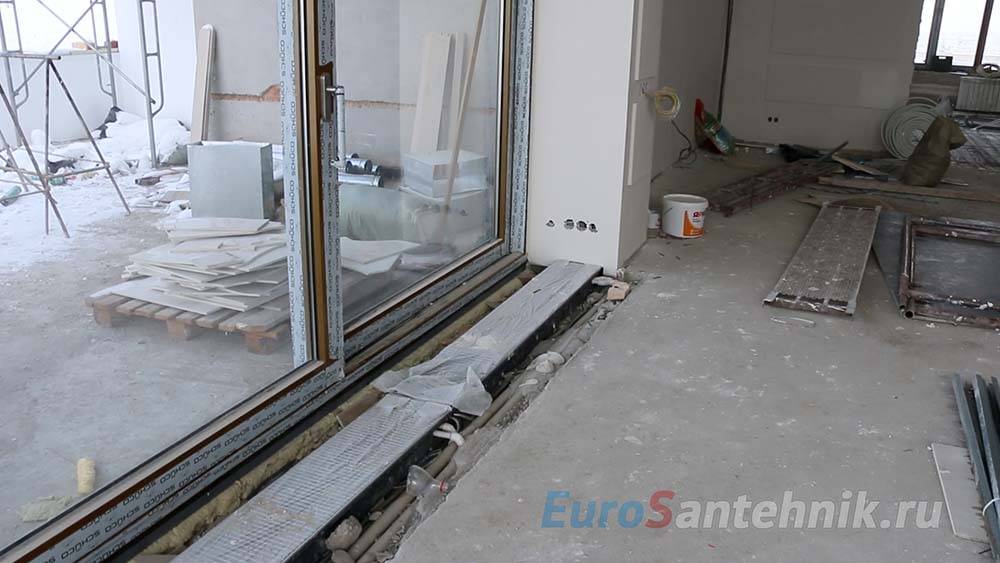

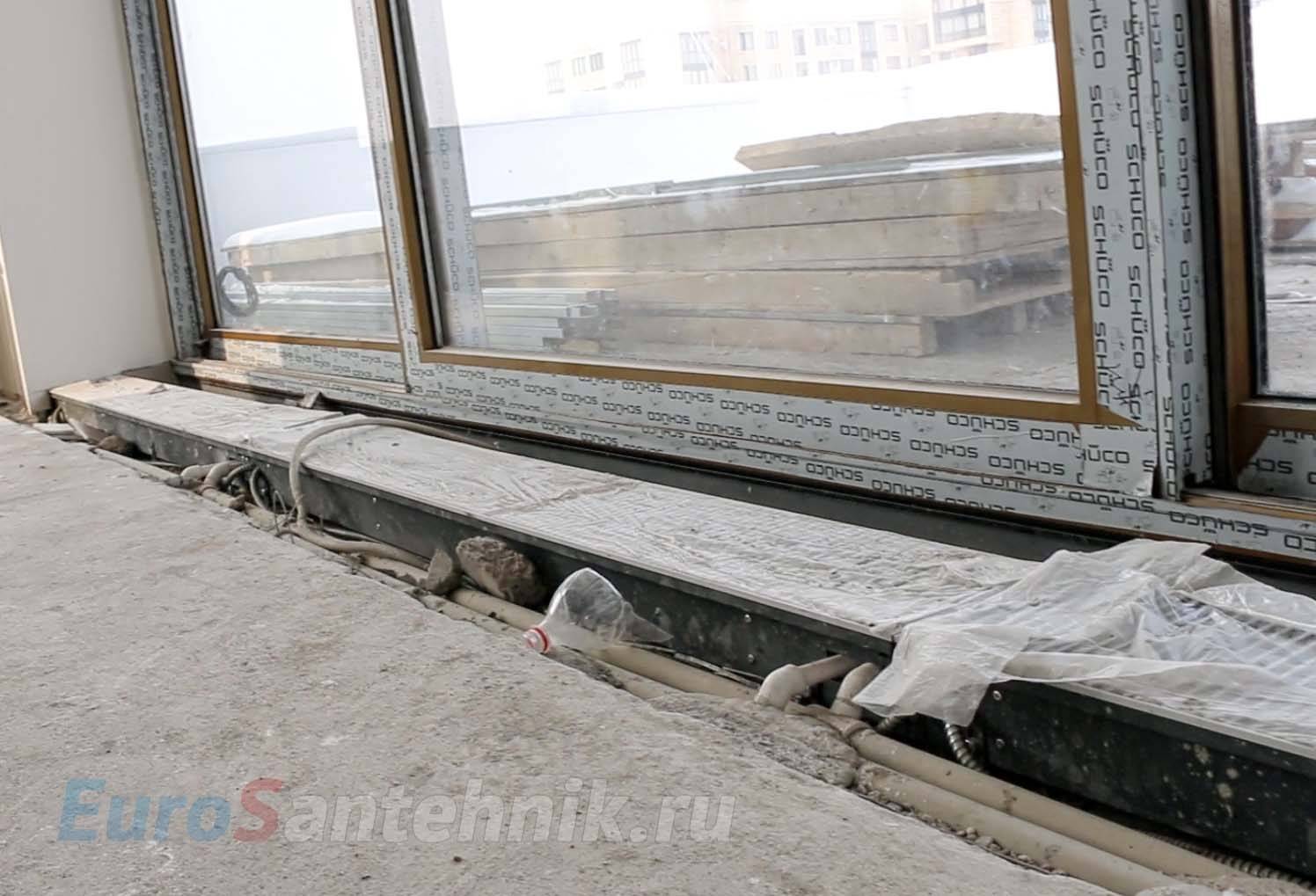

Если несколько конвекторов подряд

Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину

Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.

В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход. Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки. Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.

Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.

Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку

Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования

Такая процедура как изготовление ниши в полу требует высокого уровня мастерства и использования специальных инструментов, так как является достаточно трудоемкой. Монтаж конвектора водяного отопления предусматривает прокладку подводящей и обратной труб

При установке оборудования берется во внимание уровень финишных напольных покрытий. Такие работы могут сопровождаться огромным количеством нюансов, которые способен предусмотреть только высококлассный мастер

Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.

Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него. Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами. Приборы удивляют своим высоким качеством и широкими возможностями.

Здесь вы узнаете:

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Монтаж корпуса

Шаг 1. Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Регулировочные винты

Отверстия для подвода труб

Шаг 2. Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Корпус должен быть выровнен по горизонтали

Принимайте во внимание нулевую отметку полового покрытия

Шаг 3. После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

Регулируемые ножки

Закручивание болта в дюбель

Шаг 4. Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

Обрезка излишка трубы

Шаг 5. Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Нагрев

Подключение

Шаг 6. При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

Подключение теплообменника

Прикручена ручка крана

Шаг 7. Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

Подключение электрокабелей

Шаг 8. Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

Декоративная решетка конвектора установлена

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.
