Установка коаксиального дымохода своими руками

Конструктивный состав коаксиальной трубы для газового котла

Компоненты типовой конструкции Соединения не рекомендуется уплотнять герметиками, иными нестандартными средствами. Надо использовать штатные кольца, изготовленные с учётом реальных рабочих температур.

Точный комплект коаксиального дымохода определяется с учётом нескольких важных факторов:

1. Количество поворотов не делают больше двух, чтобы не ухудшить функциональность системы.
2. Патрубок, выступающий из стены, делают длинным (60−100 см). Это предотвращает негативное влияние сильных порывов воздуха по направлению в сторону здания.
3. Для удаления конденсата устанавливают специальные отводчики.

С помощью таких насадок препятствуют появлению наледей на выходной части коаксиального дымохода в зимний период

https://youtube.com/watch?v=zv19ejgJRAQ

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода  в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

• Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
• Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
• В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для  европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Как правильно установить коаксиальный дымоход

Монтаж системы воздухо / дымовых газов чрезвычайно прост. Отрезок трубы и колено соединяются «в раструб», никакие прокладки и герметики не используются (на внутреннем канале уже есть уплотнительное кольцо). Как установить горизонтальный дымоход:

1. Установите настенный или напольный котел в предусмотренном для этого месте. Сделайте внешнюю дырочку, отметьте на стене маршрут карандашом.

2. Подсоедините отвод 90 ° или прямой участок к штуцеру котла, в зависимости от монтажной схемы. Здесь используются различные переходники — в одних моделях сначала необходимо установить металлическую втулку, в других — навинтить фланец на корпус устройства.

Типы переходников для различных газовых котлов

Закрепите следующую секцию, на трубу перед стыком наденьте гибкий хомут.

Вставьте фланец в соединение, поместите зажим на фланец и закрепите его прилагаемыми винтами.

На трубу, проходящую через стену, наденьте внутренний декоративный фартук. Установить концентрический участок дымохода с наружным колпаком дымохода (прерыватель тяги дымохода) и заделать зазоры.

Если при установке вы удлиняете дымоход, закрепите дымоход к стене специальными держателями.

Монтаж дымоходной системы с горизонтальным дымоходом

Несколько слов о том, как укоротить коаксиальную трубу, если дымоход выступает на 40-50 см. Конец прямой трубы следует отрезать со стороны радиатора, не касаясь головки дымохода. Снимите внутренний дымоход и разрежьте обе трубы отдельно, так как концы не совпадают при сборке. Подробнее об установке мастер расскажет на видео:

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы

При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

•   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 7 026 hits)

•   СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 3 214 hits)

•   Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 7 383 hits)

2021 stylekrov.ru

Требования к отдельным помещениям

Котельные, обустроенные в отдельных помещениях, должны соответствовать ряду требований, которые очень похожи на предыдущие:

• Потолок должен находиться на высоте свыше 2,5 м;
• Площадь и объем помещения выбираются в зависимости от индивидуальных предпочтений, но минимально допустимый объем составляет 15 м3;
• Каждая стена котельной должна иметь предел огнестойкости 0,75 ч и отсутствующее распространение пламени (этому требованию соответствует кирпич, бетон и строительные блоки);
• К вентиляции предъявляются те же требования, что и при установке котла на кухне – трехкратный отток и такая же величина забора воздуха, увеличенная на объем кислорода, расходуемый в процессе горения;
• В помещении обязательно должно быть хотя бы одно окно с площадью остекления от 0,03 м2 на 1 м3 объема помещения.

При установке газовых котлов мощностью свыше 150 кВт должна быть возможность выйти из котельной прямо на улицу. Размещение газового котла в индивидуальном жилом доме предполагает, что оборудование не может быть смежным с жилыми комнатами. В любом случае, котельную нужно оборудовать исключительно противопожарными дверьми.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

Конструкция и принцип действия

В комплект коаксиального трубопровода входит различное количество деталей в зависимости от схемы устройства дымоотвода.

Конструкция коаксиального дымохода

Основными являются:

• переходник для присоединения к топочному агрегату;
• колено 90 градусов для изменения направления трубопровода;
• Труба коаксиальная прямая. Конструктивно состоит из двух частей, расположенных одна в другой с продольными перегородками между ними;
• соединительная муфта с уплотнением и хомут стяжной для укрепления стыка;
• воздухозаборник.

Принцип действия дымохода такой конструкции заключается в том, что при сгорании топлива образуются топочные газы, сразу устремляющиеся в трубу. Создающаяся зона пониженного давления заполняется наружным воздухом по каналу между стенками труб. Согреваясь по ходу от внутренней трубы, он попадает в топку и подогретый кислород активно вступает в реакцию с топливом. При этом КПД устройства значительно возрастает. Охлаждаемая наружная стенка благоприятна для пожарной безопасности устройства.

Материалы и инструменты для монтажа дымохода

Комплектность дымохода зависит от места расположения теплового агрегата. Устройство состоит из ряда стандартных узлов, разрешающих выполнение дымоходов любых конфигураций. Модули модифицированы, что способствует легко укомплектовать устройство необходимыми деталями и упрощает монтажные работы. При создании коаксиального дымохода используются такие узлы:

• трубы прямые — основной элемент дымохода;
• тройники — выполняются под углами 30, 90 и 45 градусов, предназначены для изменения направления при монтаже;
• муфты и отводы угловые — соединение труб;
• сборники конденсата — используются на каждом вертикальном участке, снабжены водяным затвором для предотвращения подсоса наружного воздуха, от этого снижается тяга в дымоходе;
• вставки с ревизионными окошками для ремонта и обслуживания дымохода;
• Входные и выходные насадки — идут в комплекте с оголовками, применяются для вывода печных газов и забора воздуха из атмосферы. Насадка выходная устанавливается на отдалении от воздухозаборника, чтобы избежать смешивания чистого воздуха с продуктами сгорания;
• переходник — устройства для подключения дымохода к генератору тепла;
• крепёжная арматура в виде фланцев, хомутов и кронштейнов;

Материалом для изготовления элементов дымохода может служить:

1. Сталь листовая нержавеющая.
2. Лист оцинкованный.
3. Термостойкий пластик.
4. Сплавы алюминия.

Общим требованием для них является устойчивость к температурам не ниже 250–300 градусов.

При сборке дымохода используется простейший инструмент для установки крепежа, такой как отвёртки и ключи. Для крепления кронштейнов к стенам понадобится электродрель и пластиковые вкладыши — дюбели. Отверстие в кирпичной стене можно выполнить шлямбуром и зубилом.

Особенности установки

Горизонтальный дымоход должен выступать минимум на 30 см из стены. При отведении трубы в 1 метр от турбированного котла устанавливается специальный узел для компенсации недостаточной длины – суживающая диафрагма.
Схема горизонтального коаксиального дымохода:

Это необходимо, чтобы ограничить количество поступающего в топку воздуха. Максимальная длина коаксиального дымохода для газового котла турбированного – 5 метров. Наклон горизонтального участка к котлу – 3 градуса. При установке тройника с конденсатосборником допустим наклон в другую сторону.

При проектировании следует учитывать, что сложная геометрия дымохода затрудняет отвод продуктов сгорания. Размеры коаксиального дымохода для газового котла нужно рассчитывать так, чтобы длина горизонтальной части была в пределах 3 метров при наличии максимум двух колен. Выход должен располагаться не менее 0,6 м от окна. Расстояние между дымоходом и подводящей газовой трубой – больше половины диаметра дымохода.

Коаксиальный дымоход для напольного газового котла должен быть высотой не менее метра – расстояние от патрубка котла до выходного отверстия. Проводить трубу сквозь стену напрямую не допускается. Для настенной модели это расстояние может быть 50 см (что такое котлы газовые для отопления дома настенные). При необходимости наращивания трубы используется муфта с уплотнительными резиновыми прокладками, силиконовые герметики применять нельзя.

Вертикальную трубу можно установить двумя способами – каскадным (так подключают коллективные дымоходы) и индивидуальным. При индивидуальном подключении максимальная длина вертикальной части – 7 метров (для дома в 1 или 2 этажа).

В домах из газобетонных блоков вертикальный дымоход проводят внутри дома, чтобы не создавать дополнительную нагрузку на фасадную стену. В кирпичном доме возможна и наружная, и внутренняя установка. Теплоизоляция выполняется при любом способе.

Подсоединять систему к котлу следует через специальный адаптер заводского изготовления. Использование для этой цели самодельных патрубков из нержавейки является нарушением правил монтажа. Следом за адаптером ставят тройник с конденсатосборником. На этом приспособлении делают ревизионный люк для прочистки канала. Далее трубу поднимают и проводят сквозь стену.

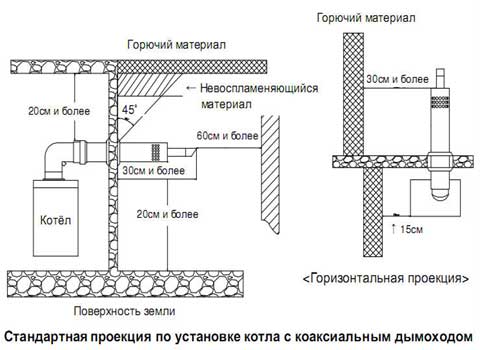

Схема установки коаксиального дымохода:

Чтобы защитить наружную систему от образования наледей, используют специальную насадку. Чтобы исключить задувание ветра и, как следствие, обратную тягу, устанавливают ветрозащитную диафрагму.

Видео о том, что такое коаксиальный дымоход.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Как подключить двухканальный коаксиальный дымоход к котлу

Одна из распространенных ошибок при подключении коаксиальной системы дымоудаления – это использование подручных средств, что является грубым нарушением техники безопасности и эксплуатации. Нормы предписывают использовать специальный адаптер для подсоединения. Запрещается устанавливать самостоятельно изготовленный патрубок из отрезка нержавеющей трубы.

Сразу после выходного патрубка, монтируют тройник с конденсатосборником, после чего поднимают трубу вверх на 0,5-1 м., устанавливают угол и выводят дымоход через стену. Перед вводом в эксплуатацию проверяют качество тяги.


Сборка без ошибок

Первым шагом при монтаже дымохода будет подготовка отверстия в стене. Его диаметр должен соответствовать трубе, которая выводится наружу.

Затем соединяют дымоход с выходной горловиной котла, используя для фиксации хомут. Собранная конструкция закрепляется болтами с обеих сторон. Далее приступают к сборке самого дымохода. Его детали соединяются друг с другом при помощи хомутов, с целью обеспечения их надежности. Сверху на них надевают декоративные накладки. Их функция сохранение дизайна помещения.

Какой бы простой не казалась установка и устройство коаксиального дымохода для ее выполнения нужны определенные знания. Ведь при неправильно проведенных расчетах системы вывода продуктов горения дым, угарный газ могут поступать в помещение.

Монтаж наружного дымохода

Установка такой конструкции может выполняться в двух вариантах:

1. Наружном
2. Внутреннем

Первый применяют в случае, если здание уже построено. До того, как приступить к монтажу определяют место для расположения системы и для входа дымохода.

На наружной стене отмечают, где будет располагаться выход. При его выполнении следует придерживаться правил пожарной безопасности. После того, как отверстие необходимого диаметра готово приступают к монтажу дымохода.

Для этого предварительно проводятся все внутренние работы: соединение трубы с котлом при помощи секционного одноконтурного колена и двухконтурного тройника. Последний необходим для закрепления системы в вертикальном положении. Далее дымоход укрепляется кронштейнами на поверхности стены.

Установка внутренней системы начинается с правильного подбора диаметра трубы. Обычно ее диаметр указан в паспорте изделия. Главное, чтобы он совпадал по размеру с выходным отверстием котла.

Соединение агрегата и дымохода выполняют с помощью тройника. При этом крепление звеньев осуществляется цепочкой (нижние должны заходить в верхние). Такая конструкция позволяет дыму выходить беспрепятственно.

Двухконтурные трубы соединяются с применением переходного узла. Места стыков скрепляют используя хомуты.

Проверка работоспособности конструкции

После того, как все этапы монтажа успешно выполнены необходимо проверить:

• Надежность закрепления соединительных частей дымохода
• Правильность расположения дымоотводящей трубы (она должна быть немного наклонена)
• Отсутствие преград в месте выхода конструкции наружу

Только убедившись в правильной установке оборудования отверстие в стене закрывают декоративными накладками. Их крепление осуществляется на строительный клей или жидкие гвозди. Отверстие вокруг дымохода рекомендуется запенить, это позволит избежать поступления в помещение холодного воздуха и накоплению конденсата.

Выбираем уклон

Намерзание конденсата при уклоне трубы наружу Практика показывает, что уклон трубы наружу можно выбирать в регионах с мягким климатом. Если зимы суровые, рекомендуется выполнить уклон трубы внутрь и смонтировать приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Утепление наружной части коаксиального дымохода не является действенной мерой в борьбе с промерзанием трубы, смонтированной с уклоном наружу. Более практичным вариантом станет использование специального комплекта, устойчивого к обледенению. Такой коаксиальный дымоход оборудован удлиняющей насадкой для центральной трубы, по которой отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборные отверстия внешней трубы размещены в ее нижней части с краю.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

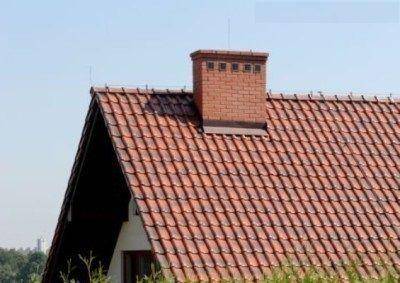

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Можно ли в многоквартирном доме установить газовый котел

Согласно действующим СНиП и СП, установка газового отопительного оборудования в многоквартирном доме возможна, при условии достаточной площади помещения, используемой под котельную, соответствия системы дымоотведения техническим требованиям. Установить оборудование можно, исключительно в нежилых помещениях: кухне, гостиной.

Перед установкой теплогенератора, потребуется разорвать договор с компанией, поставляющей тепло в дом. В одностороннем порядке, прекращение действия акта осуществляется через суд. Отключение от центральной системы отопления, означает одновременное прекращение подачи горячего водоснабжения.

При монтаже индивидуальной системы обогрева, оптимально подойдут двухконтурные газовые котлы отопления для квартиры. Котельное оборудование двухконтурного типа, одновременно работает на нагрев теплоносителя и обеспечение ГВС.

Установка в квартире с центральным отоплением

Законы, регламентирующие возможность установки газового отопительного оборудования в квартире с центральным отоплением, указываются в ФЗ №190 от 27. 08. 20010 г. Дополнительные указания и требования, приводятся в ПП РФ от 13.02.2006 N 83 «Правила определения и предоставления технических условий подключения объекта капитального строительства к сетям инженерно-технического обеспечения».

Для подключения автономного отопления, надо обратиться в организацию Газнадзора, для получения технических условий на реконструкцию. ТУ являются фактическим разрешением на ввод в эксплуатацию газового оборудования. После этого, проходит процедура расторжения договора на центральное теплоснабжение.

Полная процедура и поэтапный план действий при получении разрешения на установку котла, указан в «Постановлении Правительства №549 от 21.08.2008г. «О порядке поставки газа для обеспечения коммунально-бытовых нужд граждан».

Допускается ли использование баллонного газа

Газовый котел в квартиру для отопления и водоснабжения в многоэтажных зданиях, допускается подключать исключительно к центральному газопроводу. Газобаллонные установки разрешено использовать в следующих случаях:

• Здание не выше двух этажей в высоту.

В одной комнате находится одновременно не более 1 баллона с газом. Удаленность от газовой плиты не менее 0,5 м, отопительных приборов, не менее 1 м. Оптимально использование экрана между газобаллонной установкой и греющейся поверхностью бытового прибора отопления. В качестве котельной, используются исключительно проветриваемые помещения. Подключение к котлу, выполняют металлическим гофрированным рукавом.

Исходя из вышеприведенных норм, применение баллонов со сжиженным газом, хотя и допускается в многоквартирных строениях малой этажности, является нецелесообразным.

Что это такое?

Несущие стены берут на себя значительную часть массы строения и передают давление на фундамент. На них попадает нагрузка от всех расположенных выше элементов: перекрытий, балок, кровли. Кроме этого, они передают свой собственный вес и служат для разделения внутренних смежных помещений.

К несущим относят следующие элементы:

• наружные стены;
• те, что располагаются между блоками;
• поддерживающие лестничные пролеты.

Нагрузка на несущие стены внутри здания меньше, утеплитель не требуется, поэтому они тоньше, чем наружные.

Несущие стены неприкосновенны. Чем они отличаются от других:

1. Толщина кладки измеряется в кирпичах, от одного до трех. Полный кирпич – это 250 мм. Согласно требованиям, к нему дополнительно закладывают стандартную ширину шва – 10 мм. Несущие стены строят толщиной от 360 до 640 мм, то есть кладкой от 1,5 до 2,5 кирпичей. Выбор зависит от региона, где производится постройка, чем холоднее, тем толще стена.
2. Они располагаются непосредственно на фундаменте, а не на перекрытиях.

Как понять, какие ими являются?

Есть понятие – несущий остов. К нему относят фундамент, несущие стены, кровлю, перекрытия и балки, которые составляют основную часть строения, то, на чем держится весь дом. Прочность этой конструкции обеспечивает устойчивость всего строения, его способность сопротивляться любому давлению и нагрузкам, способным привести к критическим перегибам и деформации.

Остов, как конструктивный элемент, выполняется в соответствии с назначением строения, его габаритами. При строительстве коттеджей и частных домов чаще всего выбирают бескаркасный остов, он дешевле, полностью отвечает требованиям безопасности и процесс занимает не так много времени, как установка каркасного варианта.

Здесь несущими становятся внешние стены, мощные внутренние продольные и поперечные, связанные с фундаментом. Между ними укладывают перекрытия, а лестницы предают дополнительную жесткость получившейся устойчивой коробке.

Нижняя часть стен, как правило, массивнее, толще, чем та, что находятся ближе ко второму этажу или кровле, так как на ее попадает основная нагрузка. Например, стены цокольного этажа из кирпича делают кладкой 640 мм, а на втором этаже создают более тонкие стены – 360 мм.

Несущие стены внутри здания могут быть:

1. Продольными. Они располагаются вдоль внешней стены, которая длиннее. Перекрытия будут укладываться перпендикулярно им. Выстраивают такие несущие стены на расстоянии ширины перекрытия. Такая схема подходит для домов вытянутой формы.
2. Поперечными. Они выстраиваются вдоль меньших по длине внешних стен. Остов с ними становится устойчивее, жестче, но тогда внутренняя планировка будет ограничена по возможностям, нельзя будет менять ширину комнат, она будет зафиксирована поперечными несущими стенами.
3. С участием и продольных, и поперечных стен. В этом случае делают комбинацию из двух видов. Жесткость здесь обеспечивает удачно подобранная комбинация, взаимосвязь лестничных маршей, перекрытий, которые жестко связываются с несущими стенами. Такой вариант подходит для домов нестандартной формы.

Стандартная длина перекрытия – 6 метров. Соответственно, расстояние между несущими стенами не может превышать этот показатель. И если одна из внешних стен дома превышает длину, значит внутри должна находиться продольная или поперечная несущая стена. Располагают ее на стыке перекрытий между этажами.

Виды

В зависимости от способа установки дымоходы бывают вертикальные, выведенные через крышу, и горизонтальные, прокладываемые сквозь стену или окно. Долговечность и эксплуатационные параметры определяются свойствами материала, из которого они изготовлены.

Алюминий

Отличается легким весом, без ущерба переносит скачки температуры и всяческие коррозионные воздействия. Но из-за низкой рабочей температуры для производства коаксиальных дымоходов применяется крайне редко. Обычно используется в сочетании с пластиком.

Нержавеющая сталь

Для изготовления дымоходов применяется кислотоустойчивая нержавейка, безболезненно выдерживающая резкие перепады температуры и способная работать при нагреве до 550 ⁰C. Гарантированный срок службы – не менее 30 лет. Производители выпускают две разновидности:

1. Трубы без утеплителя – используются в отопительных системах на промышленных и бытовых объектах. Недостатком считается образование при работе большого объема конденсата. Для его уменьшения требуется установка слоя термоизоляции.
2. Утепленные – чаще всего применяются как вертикальные коллективные дымоходы в многоэтажных домах. Обладают улучшенными аэродинамическими свойствами. Правилами не возбраняется подсоединение отопительных систем как с принудительной, так и с естественной тягой. Установка производится во время возведения дома по проекту, разработанному специализированной организацией.

Двухканальные пластиковые дымоходы

Их изготавливают из термоустойчивого материала с рабочей температурой до 205 ⁰C. Пластик недорог, весит немного, легко монтируется. Коаксиальные конструкции этого типа предназначены для работы с газовыми конденсационными котлами с низкотемпературным режимом дымоотвода. К недостаткам относятся недолгий срок эксплуатации и ограничения, накладываемые на применение в обычных газовых котлах.

При выборе коаксиальных труб следует учитывать, что некоторые производители выпускают котлы с нестандартными патрубками. Поэтому для монтажа нужно использовать комплектующие элементы той же фирмы-изготовителя.
