Как сделать маленькую кирпичную печь своими руками для дома

Порядок кладки печи из кирпича своими руками

Следующий этап — сооружение самой печки:

1. В первом ряду раствор не применяется. 12 штук строго горизонтально выкладывают на песок. На глиняно-песчаный раствор ставят поддувало. Дверцу оборачивают асбокартоном, обматывают шнуром. Крепление производят проволокой.
2. Затем делают кладку второго ряда.
3. В третьем ряду, выложенном из огнеупорного кирпича, строго над поддувалом, ставят решётку колосника.
4. Кирпичи в четвёртом ряду идут на ребро.
5. В дымоходе предусматривают подставку для перегородки. Заднюю стену выкладывают без применения раствора. Эти кирпичи затем надо будет убирать. Затем ставят топочную дверку, обернув её асбестовым шнуром. Для крепления временно используют пару кирпичей. Закрепляют проволокой.
6. Пятый ряд выкладывают плашмя, подобно четвёртому.
7. Кирпичи шестого ряда идут на ребро.
8. Кирпичи в седьмом ряду снова кладут плашмя. Для междурядной связки начинать надо с кирпича, отколотого величиной в три четверти. Поставив ребром два кирпича, начинают сооружать заднюю стену.
9. Восьмой ряд закроет дверку топки. Чтобы направить огонь к центру варочной панели, кирпич ставят под углом. Герметичность обеспечивается при помощи намоченного асбестового шнура.
10. Девятый ряд также кладут с использованием асбестового шнура. Особенность этого ряда в том, что его немного смещают назад, чтобы дверка осталась открытой.

Начало дымоотвода формируется в десятом ряду. Здесь будет место для крепления железной трубы. В одиннадцатом ряду устанавливают задвижку дымохода. На этом этапе пригодится пошаговая инструкция – как сложить печку своими руками, которая поможет не запутаться в деталях.

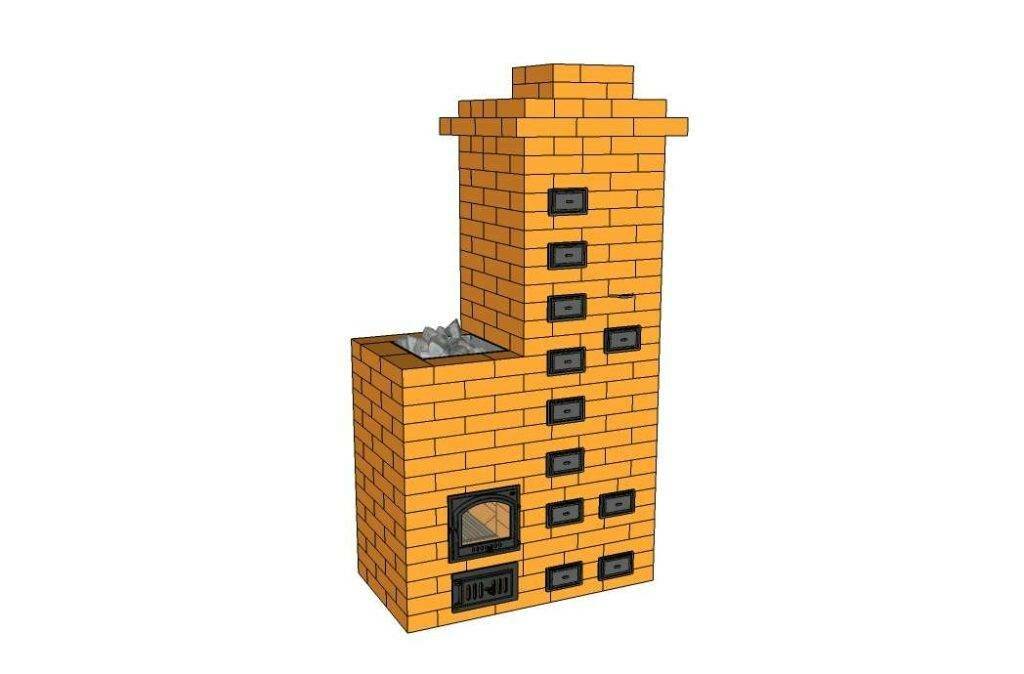

Отопительная

С помощью такой кирпичной печки легко обеспечить качественное и бесперебойное отопление. Она идеально подойдет для бани или, к примеру, для отопления дачи.

Габариты таковы:

• высота – 2 метра 38 сантиметров;
• глубина – 90 сантиметров;
• ширина – 51 сантиметр.

Для постройки необходимы будут:

• задвижка;
• колосниковая решетка;
• поддувальная дверца;
• полнотелый красный кирпич;
• прочистная дверца;
• топочная дверца.

Кирпича для этого варианта потребуется много – 390 штук. Дополнительно понадобится лист стали размером 50х70 сантиметров, который надо уложить перед топкой. А также лист рубероида для защиты от воды – размером 1х0,6 метра. Остальные пункты в перечне нужны в единственном экземпляре.

Для смеси нужно взять:

• глина – 9 ведер;
• песок – 18 ведер.

Раствор готовится аналогичным образом.

Выкладывание рядов

Первый ряд – это основа отопительного сооружения
Ему нужно уделить особое внимание, проверяя ровность при помощи строительного уровня.

Для новичков самое трудное в сооружении печки – это углы. Для облегчения работы рекомендуется сразу поставить по четырем краям кладки стойки-шаблоны
Их можно сделать из обычных досок, соединенных под прямым углом.
На следующем ряду с торца печки надо уложить пару кирпичей с косыми гранями, выходящими в зольную камеру.
Кладка очередного уровня должна начаться с монтажа поддувальной дверцы. Как и в предыдущей инструкции, она фиксируется в швах с помощью мягкой проволоки.

Следующие два ряда формируют зольника.
С шестого – начинается укладывание стен топливника. Также здесь устанавливается колосниковая решетка.
На седьмом-восьмом уровнях устанавливается топочная дверца. В задней стенке камеры устанавливаются кирпичи со скошенными торцами (чтобы улучшить тягу).

Девятый ряд должен перекрыть эту дверцу.
В следующие семь уровней выкладываются топливная камера и дымоотводный канал.
На семнадцатом ряду устанавливается прочистная дверца.

До тридцатого ряда формируются дымооборотные каналы

Их важно расположить максимально ровно, при этом не забывая вытирать внутренние стенки влажной тряпочкой.
Следующие два уровня образуют свод, который перекрывает печь.
И последние два – формируют дымовую трубу.

Готовую печку необходимо оставить на семь дней, открыв трубу и дверцы, чтобы вся конструкция хорошо просушилась. И только потом можно пробно ее растопить, небольшими порциями сжигая солому либо мелкие веточки.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

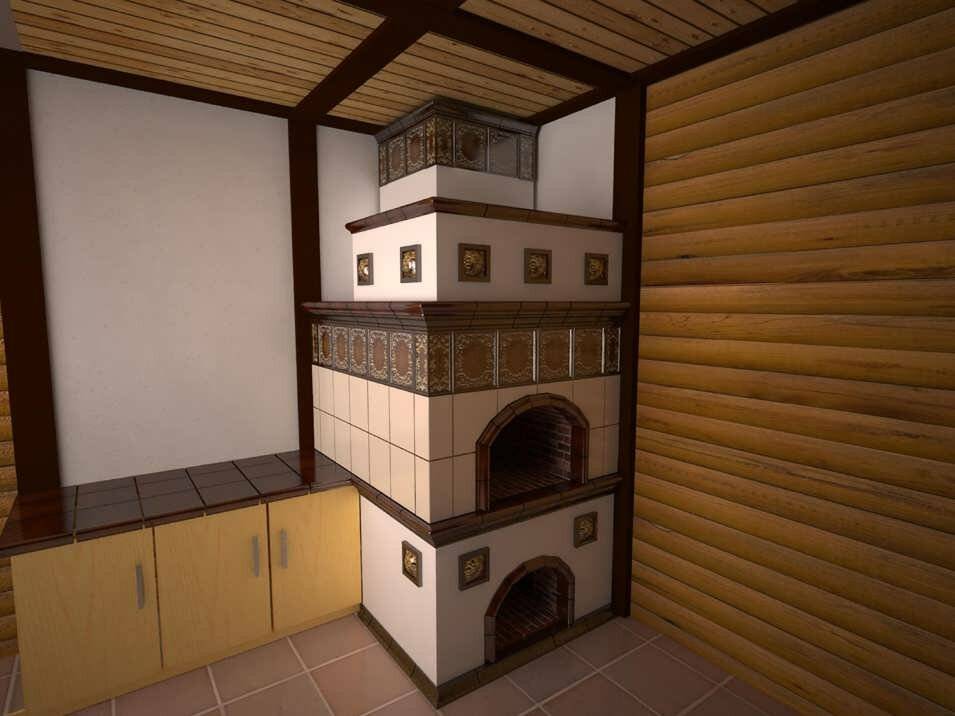

Русская печь во дворе своими руками

Эпоха дровяных печей и каминов не закончится, пока людям нравится смотреть на очаг с горящими поленьями и ощущать невероятно комфортное тепло, исходящее от печных стен. Вместо дорогих и прожорливых газовых и угольных котлов в дома постепенно возвращается простая и надежная, по-своему интересная и удобная русская печка. Построить правильную русскую печь своими руками несложно, было бы желание. Не секрет, что в печном деле всегда требуется запредельное терпение, чтобы и материалы правильные подобрать, и кладку кирпичную построить так, как того требует чертеж порядовки.

Русская печь в доме: достоинства и недостатки

Устройство топочной камеры, схема свода и дымовых каналов русской печи несколько отличается от привычных каминов или голландок. Недаром мастера, понимающие толк в том, чтобы построить настоящую русскую печь, говорят, что это дом в доме. Поклонники современных материалов и технологий утверждают, что ее устройство архаично и требует огромных затрат. На средства, потраченные на русскую печь, можно построить две голландки и камин в придачу, но это сугубо меркантильный, денежный подход к делу. На практике все, кто планировал построить русскую печь и обзавелся ею, отмечают отдельные плюсы и преимущества, характерные только для данной схемы:
Низкая плотность теплового потока, из-за очень большой площади греющей поверхности печи излучаемое тепло всегда остается мягким и даже лечебным, не сушит воздух, как камин или электронагреватели;
Если правильно спланировать и построить русскую печь, то на лежанке можно отдыхать, без риска замерзнуть, даже при низкой температуре в помещении. Мастера советуют построить лежанку, даже если спать на русской печки никогда не придется;
Потоки тепла, убегающие в фундамент и прилегающие слои грунта, блокируют и высушивают грунтовые массы, снижают риск деформации фундамента из-за сил пучения.К сведению! По отзывам владельцев, многие заказчики планируют построить кирпичную печь русской схемы, даже не предполагая использовать ее для обогрева жилых помещений. Еда, особенно овощные и мясные блюда, приготовленные в русской печи, не идут ни в какое сравнение с куховарением на газовой конфорке или электроплитке.
Прогретая до умеренного жара русская печка может сохранять тепло до нескольких суток. Имеет смысл построить печь, если хозяевам приходится отлучаться из дому на сутки-двое. К возвращению помещение останется чуть остывшим, но все еще теплым, что позволит избежать ночной или вечерней возни с камином или шведкой.
Русская печь хорошо подходит для любых помещений, при условии, что в них постоянно проживают люди. Для дачного домика, посещаемого по выходным, лучше всего построить русскую печь с камином, водогрейным коробом, или оборудовать помещение смешанной системой отопления. По-настоящему русская печь оживает и выдает тепло только через 8-10 часов. Для нетерпеливых можно построить печку, как для бани, с тонкими стенами. Поднять русскую печь до жаркого состояния удается через 3-4 часа. Можно построить топку с угольной или газовой горелкой, но в этом случае риск образования трещин и обрушения свода увеличивается на порядок.

Стандартная русская печь: размеры

Прежде чем построить дом, мастерами подбирался наиболее подходящий угол или место у стены под установку печной коробки. Размер русской печи определялся, исходя из размеров помещения, материала стен и наличия фундамента у дома. Сегодня все наоборот, сперва хозяева предпочитают построить дом, и лишь на этапе окончания черновых работ задумываются о системе отопления русской печью.
Современные печники предпочитают делить русские печи на три категории:
Малые печи, размер основания 1,24 м ширины и 1,78 м длины, такую коробку несложно построить под навесом, в летней кухне или на даче;
Средние или домашние печи, ее можно построить для обогрева небольшого дома на 30-40 квадратов. Размер подошвы коробки 2,13х1,47 м;
Для большого полутораэтажного дома круглогодичного проживания наилучшим образом подойдет полноразмерная русская печь 3,25х2,25 м.К сведению!Столь непривычный размерный ряд получился из-за того, что в старину мерилом длины был аршин, в пересчете габарит домашней или средней русской печи получался 3х2 аршина.

Несколько советов

Собираясь построить кирпичную печь на дровах своими руками, продумайте, как она будет стоять в вашем доме. Между задней стеной дома и стеной печки оставьте воздушный промежуток и установите там лист железа, отражающий тепло внутрь. Если вы построите кирпичную печь вплотную к стене, то дрова будут отапливать не только помещения, но и улицу.

Если вы хотите обогреть сразу две комнаты, смонтируйте кирпичную печь в смежной стене, подобрав подходящий проект – тогда конвекционная часть будет греть оба помещения. Помните, что каждый чертеж индивидуален, а различная высота потолков в домах может повлиять на конструкцию печки.

Преимущества и недостатки

Конструкция любой печи имеет плюсы и минусы, свойственные именно ей.

Достоинства:

• длительные сроки эксплуатации – правильно выложенная кирпичная печь, для возведения которой применялись материалы надлежащего качества, прослужит не один десяток лет;
• хороший уровень пожарной безопасности;
• встроенная варочная плита;
• в процессе приготовления пища не вступает в прямой контакт с открытым огнём;
• равномерное накопление тепла и его отдача;
• длительный период остывания;
• многофункциональность конструкции;
• доступная стоимость, что обусловлено достаточно простой конструкцией и отсутствием средств автоматики;
• возможность кладки «под ключ» самостоятельно (при наличии грамотно составленного проекта и порядовок).

Недостатки:

• меньший, в сравнении с современными моделями отопительных устройств, КПД (что для уличных печей непринципиально);
• повышенный расход топлива;
• неравномерность прогорания дров (в разных частях топки горят с различной скоростью);
• процесс приготовления пищи невозможно контролировать визуально;
• после полного выстуживания печи требуется значительное время для прогрева;
• сложно чистить топливник от скапливающейся золы.

Одним из самых важных преимуществ является возможность готовить очень вкусные блюда, разительно отличающиеся от приготовленных иным способом. Широкий диапазон температур в различных районах топки позволяет использовать данный факт в процессе приготовления пищи.

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

Для быстрого нагрева чугунок смещается к очагу. Понизить интенсивность нагрева позволяет его смещение к боковой стенке.

Свод печи и её стенки длительно сохраняют аккумулированное тепло, даже после полного прогорания дров. ИК излучение обеспечивает томление блюд, их запекание, с формированием вкуснейшей корочки. Отсутствие прямого контакта пищи с открытым огнём, исключает появление в ней канцерогенов. Кроме всего прочего русская печь требует от пользователя определённых навыков в использовании ухвата, горшков, сковородников, чугунков.

Как правильно соорудить печь?

Изготовление конструкции начинается с формирования основания. Второй этап — укладка кирпича. Создание основания начинается с определения места, где будет стоять отопительная печь. Место подбирается безопасное и доступное одновременно. Проводятся точные расчеты, которые наносятся на схему сооружения. Если размеры конструкции большие, то снимается напольное покрытие и начинается возведение с формирования фундамента. Печники рекомендуют заранее предусмотреть в фундаменте дома место для элемента обогрева. Если же печь планируется компактная и будет топиться исключительно дровами, то в качестве основания используется металлический лист с асбестом.

Когда фундамент готов, на него выкладывается рубероид и песок, а затем переходят к возведению непосредственно коробки. Порядок действий:

1. Формирование порядовки осуществляется с первого ряда. В этом процессе используются 12 кирпичей. Они надежно скрепляются и подгоняются под уровень.
2. Первый ряд покрывается раствором и укладывается второй. Над ним устанавливается поддувальная дверка, оборачиваемая в асбест.
3. На этом этапе укладывается следующий ряд кирпичей с раствором.
4. Устанавливается колосниковая решетка.
5. Следующий ряд укладывается на ребро, а задняя стенка формируется с выступом кирпичей без использования глиняного раствора.
6. Сверху монтируется дверка топки.
7. Последующие ряды кирпичей укладываются плашмя и на ребро чередуясь.
8. Далее кирпичами накрывают топочное пространство, а над ними укладывается скошенный ряд.
9. Очередная порядовка формируется так, чтобы можно было легко открывать дверку топки.
10. Последним этапом будет формирование дымохода.

Заранее предусматривается форма и размеры трубы. Различают горизонтальные и вертикальные дымоходы, прямые, колпаковые. Каждый из них поможет вывести дым из трубы и оставить тепло в доме. Если все сделано правильно, то дровяные печи дают максимальный КПД. Сложить кирпичные печки не так сложно. Изучив инструкцию и создав схему, печник возведет герметичную и устойчивую конструкцию.

Русская мини печь своими руками

Сооружение больших размеров подходит не для каждого дома, потому можно сделать мини русскую печь своими руками. Можно выполнить ее с подтопком и использовать его летом, когда отапливать помещения не надо.

Русская мини печка

Думая, как сделать мини печку, можно остановиться на классическом варианте. Размер основания 1х1,3 м. Мини-печь из кирпича возводят так:

1. Организуйте небольшой фундамент.
2. Постройте краснокирпичное опечье.
3. Уложите стены подпечка.
4. Уложите деревянный шаблон для формирования нижнего свода.
5. Постройте стены с аркой для топочной камеры.
6. Засыпьте в свод песок.
7. Приступайте к формированию передней стенки, устья, шестка, перетрубья.

Такого типа мини русская печь своими руками выкладывается довольно быстро, не требует особых навыков.

Порядовка русской мини-печи «Экономка»

Это одна из вариаций мини печи из кирпича. Печка экономка отличается тем, что имеет 2 топочные камеры разного размера. Верх сооружения снабжен сводом и плитой. Конструкция 1х1,5 м включает 33-34 кирпичных ряда.

Особенности ее возведения такие:

1. В 1-м ряду для прочности важна правильная перевязка материала.
2. На 2-5 ряду нужна постройка каналов поддувала.
3. В 6-м ряду закройте камеры колосниковыми решетками.
4. На 7-9 ряду экономки на дровах возводите главный топливник, затем начинайте сооружать под.
5. На 10-12 рядах закрывайте каналы, устанавливайте плиту и приступайте к стенам горнила и арке основной камеры.
6. 15 и 16 рядами завершите связку стенок.
7. На 17-м ряду заложите стальной уголок 3х3 см. По нему нужно будет сформировать хайло и перейти на основание дымохода.
8. На 16-18 ряду постройте арку горнила. В свод насыпьте песок.
9. Для закрытия следующих рядов используйте двойной кирпич.
10. Укладывая 20-25 ряд, не забудьте о формировке вентиляционных каналов.

Порядовка мини печи Емшанова

Это одна из вариаций экономки на дровах. Ее преимущество в равномерном прогреве боковых стенок. Такую печь экономку своими руками строят из бутового керамического кирпича М100. Внутри выкладывают два вертикальных симметричных колпака соответствующих высотой всему сооружению. Топливник формируют из шамота ШБ-5.

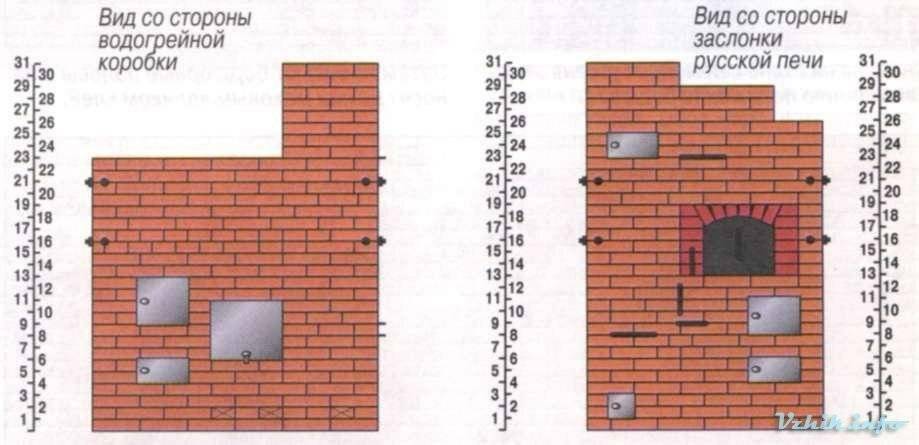

С водогрейной коробкой

Такая модификация русской печи экономки отличается сборным узлом дымовых газов. Для этого используют коаксиальные трубы из нержавейки с толстыми станками.

Значений у такой вставки несколько:

• дымовые газы не будут просачиваться в помещение;
• тепловая нагрузка на дымоход снизится;
• при использовании некачественных дров сажа будет собираться на вставке.

Пространство получается небольшим, потому для водяного бака в 20-30 л нужно сделать нишу в боковине стенки печи. Полость выкладывают на 5-8 рядах около главного топливника. Емкость вмуровывают в нее.

Важно строительство отдельного канала для продуктов горения и отгораживание емкости перегородкой, чтобы ее стенки не прогорали. Бак можно заменить змеевиком из нержавеющей стали

Как сделать малогабаритную печь: рекомендации и пошаговая инструкция

Перед тем как приступить к кладке, проводят подготовительные работы. Они включают следующие этапы:

• выбор проекта;
• выбор и покупка материалов;
• покупка металлических деталей печки;
• подготовка инструмента, емкости для раствора;
• подготовка места для постройки печки;
• строительство мини-печи.

Выбор проекта

В интернете и в учебниках по печному делу есть порядовые схемы-чертежи десятка мини-печей.

Выбор велик, но если у домашнего мастера совсем нет опыта, стоит проконсультироваться с местными профессионалами или с людьми, которые успешно сооружали подобные печки. Выбирая устройство, которое планируется возводить своими руками, учитывают несколько факторов:

• площадь отапливаемого помещения;
• количество обогреваемых комнат;
• температуру воздуха в зимнее время;
• частоту использования отопительного сооружения;
• назначение мини-печи;
• опыт печного строительства и ремонта;
• материальные затраты.

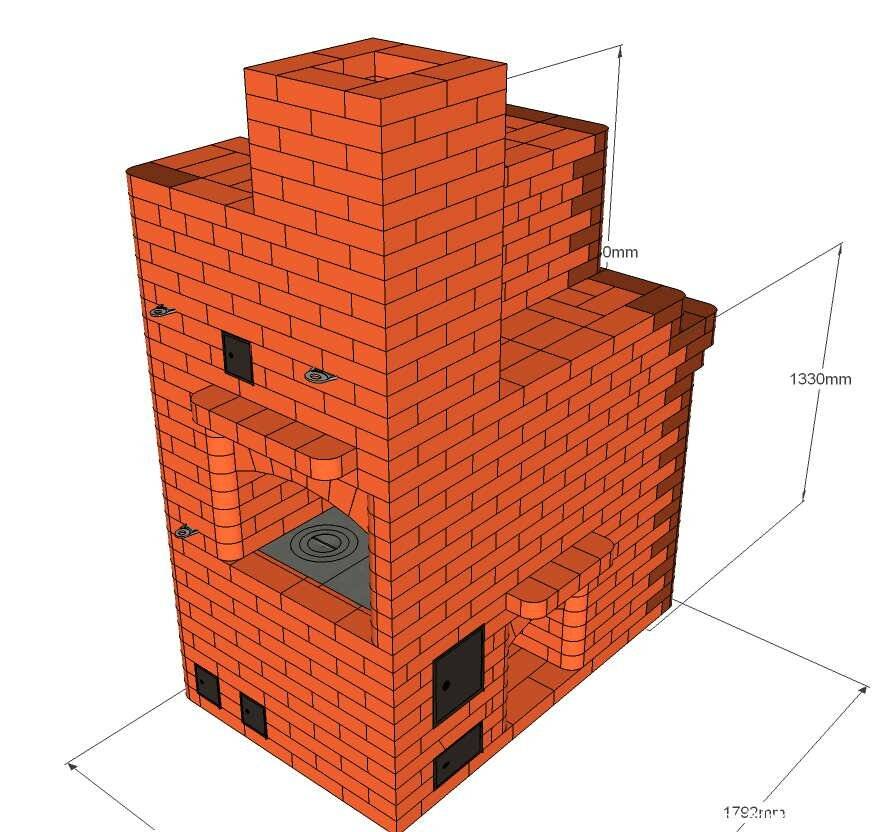

Фото 1. Перед началом строительства очень полезно смоделировать внешний вид, размеры и порядовку будущей печки.

Если планируется готовить пищу, предпочтительным будет вариант с варочным настилом и духовым шкафом. Потребность в горячей воде в зимнее время и в межсезонье закроет водогрейный бачок в нише. В ней же, убрав съемный бак, можно сушить обувь и другие вещи. Если в доме всегда есть электричество или газовая плита, выбирают вариант печи без варочного настила и ниши для духовки.

Для регионов, где зимняя температура опускается ниже 20 градусов и держится на этом уровне неделями, подойдет печь больших габаритов с тепловыми экранами. Мини-печку не рекомендуется топить непрерывно более двух часов подряд.

Где в доме лучше всего установить печь

Перед началом работ необходимо решить, в каком месте вашего дома она будет располагаться. К примеру, если расположить отопительное сооружение посреди большого помещения, то он будет отдавать гораздо больше тепла.

Если построить печь у стены, а так поступает большинство людей, то у пола вблизи нее будет ходить холодный воздух. Некоторые предпочитают располагать печь между несколькими помещениями , чтобы по плоскости печи приходилось на столовую, гостиную и спальню. Однако таким образом можно отапливать только сравнительно небольшие помещения.

Заранее нужно предусмотреть размещение топочной дверцы и иных частей печиПри эксплуатации вы должны беспрепятственно пользоваться всеми узлами печи. Чаще всего дверцу размещают в немноголюдных помещениях, к примеру, на кухне или в коридоре.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

От дымового канала до деревянных конструкций должно быть больше 37 см.Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

глина,песок,арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

молоток-кирочка специально для печи,мастерок,линейка-правило,кисть мочальная,рулетка,отвес,уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится

Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Особенности устройства

Функционирование конструкции осуществляется по канальному принципу, когда умышленно удлиняется расстояние прохождения нагретых газов. Они по этой причине отдают телу сооружения больше тепла. Особых физико-химических и термодинамических нюансов попросту нет, поэтому нарушить что-то в системе практически невозможно. (См. также статью Обогреватели для дачи: особенности.)

Современные малогабаритные печи для дачи такого типа являются предшественниками средневековых аналогов, появившихся на территории нынешних Нидерландов. Небольшие габариты объясняются тесными помещениями того времени. Требовалось создать относительно малую, но эффективную систему обогрева.

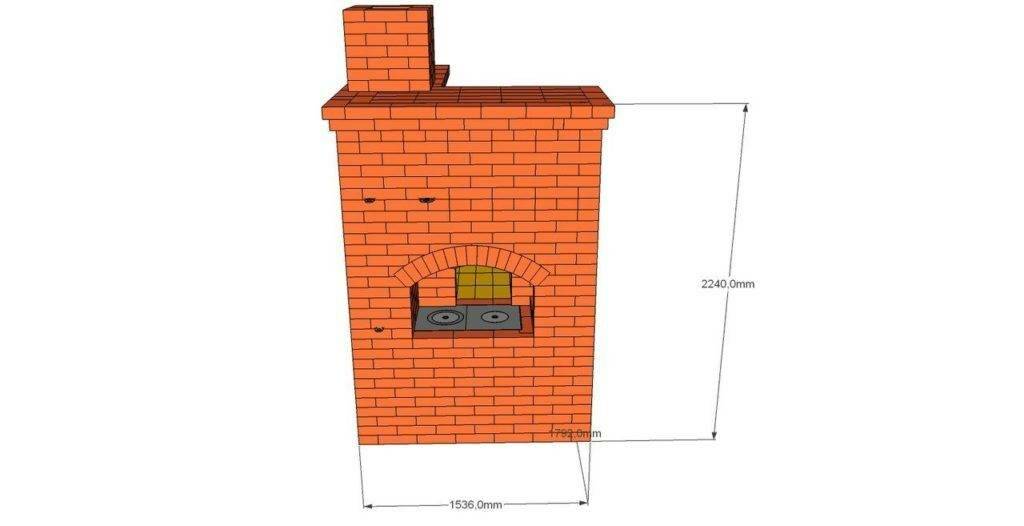

Устройство печи размером 89×63,5 см.

Изначально изготавливались конструкции с топкой, которая имела глухое дно, но со временем вниз была добавлено поддувало. Отдельные камеры стала разделять колосниковая решетка. Когда из обихода вышли арочные своды, сооружать системы начали даже мастера с низкой квалификацией.

Отопительная печь с нижним обогревом размером 2250×510 мм

Отопительная печь имеет размеры, мм: 2250x510x2480.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный — 740 шт.,
• кирпич огнеупорный — 40 шт.,
• глина красная — 25 ведер,
• глина огнеупорная — 1 ведро,
• песок — 15 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380×252 мм,
• дверки прочистные размером 130×140 мм — 7 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 30 ч, дополнительно для приготовления глинопесчаного раствора и подноски материалов потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки — 6 кВт (5100 ккал/ч), при двухразовой топке — около 7,1 кВт (6100 ккал/ч). Печь рассчитана для отопления помещения площадью до 60 м². Чертежи разрезов и порядовки приведены на рис. 8.

Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —6, 8 рядовРис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм г — разрез Г—Г; д — кладка 7 — 18 рядовРис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм е — кладка 19—36 рядов

При кладке пятого ряда необходимо строго придерживаться порядовки, так как этот ряд определяет основные размеры дымоходов нижней отопительной камеры. Двадцать третий ряд также определяет основные размеры дымоходов верхней отопительной камеры. Уменьшать или увеличивать размеры дымоходов при кладке последующих рядов не рекомендуется.

Как правильно соорудить печь?

Для маленькой конструкции основой может послужить асбестовый лист. Изготовление конструкции начинается с формирования основания. Второй этап — укладка кирпича. Создание основания начинается с определения места, где будет стоять отопительная печь. Место подбирается безопасное и доступное одновременно. Проводятся точные расчеты, которые наносятся на схему сооружения. Если размеры конструкции большие, то снимается напольное покрытие и начинается возведение с формирования фундамента. Печники рекомендуют заранее предусмотреть в фундаменте дома место для элемента обогрева. Если же печь планируется компактная и будет топиться исключительно дровами, то в качестве основания используется металлический лист с асбестом.

Когда фундамент готов, на него выкладывается рубероид и песок, а затем переходят к возведению непосредственно коробки. Порядок действий:

1. Формирование порядовки осуществляется с первого ряда. В этом процессе используются 12 кирпичей. Они надежно скрепляются и подгоняются под уровень.
2. Первый ряд покрывается раствором и укладывается второй. Над ним устанавливается поддувальная дверка, оборачиваемая в асбест.
3. На этом этапе укладывается следующий ряд кирпичей с раствором.
4. Устанавливается колосниковая решетка.
5. Следующий ряд укладывается на ребро, а задняя стенка формируется с выступом кирпичей без использования глиняного раствора.
6. Сверху монтируется дверка топки.
7. Последующие ряды кирпичей укладываются плашмя и на ребро чередуясь.
8. Далее кирпичами накрывают топочное пространство, а над ними укладывается скошенный ряд.
9. Очередная порядовка формируется так, чтобы можно было легко открывать дверку топки.
10. Последним этапом будет формирование дымохода.

Заранее предусматривается форма и размеры трубы. Различают горизонтальные и вертикальные дымоходы, прямые, колпаковые. Каждый из них поможет вывести дым из трубы и оставить тепло в доме. Если все сделано правильно, то дровяные печи дают максимальный КПД. Сложить кирпичные печки не так сложно. Изучив инструкцию и создав схему, печник возведет герметичную и устойчивую конструкцию.

etokirpichi.ru

Отопительная печь с нижним обогревом размером 1160×890 мм

Отопительная печь имеет размеры, мм: 1160x890x2240.

Расход материалов следующий:

• кирпич красный — 580 шт.,
• кирпич огнеупорный — 140 шт.,
• глина красная — 22 ведра,
• глина огнеупорная — 5 ведер,
• песок — 13 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380×252 мм,
• дверки прочистные размером 130×140 мм — 9 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч.

Печь рассчитана для обогрева помещения площадью до 45 м . Теплоотдача печи при одноразовой топке составляет 4,3 кВт (3700 ккал/ч), а при двухразовой топке — 5,4 кВт (4600 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров, углебрикетов и торфяного брикета. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом на ребро.

Чертежи разрезов и порядовки кладки приведены на рис. 5.

Рис. 5. Отопительная печь с нижним обогревом размером 1160×890 мм а — фасад; б — кладка 1—12 рядовРис. 5. Продолжение в — разрезы А—А, Б—Б, Г—Г; г — кладка 13—18 рядовРис. 5. Продолжение д — разрезы В—В, Д—Д, Е—Е; е — кладка 19—28 рядов; 1 — топливник; 2 — зольниковая камера; 3 — колосниковая решетка; 4 — топочная дверка; 5 — поддувальная дверка; 6 — прочистные отверстия; 7 — дымовая задвижкаРис. 5. Продолжение ж — кладка 29—32 рядов

При кладке второго ряда необходимо точно придерживаться порядовки, так как этим рядом образуется система дымоходов нижней отопительной камеры. Кладкой четвертого и пятого рядов’ устраивают дно зольниковой камеры. При кладке шестого ряда к кладке крепят поддувальную дверку.

В остальном кладка печи не представляет трудностей и похожа на кладку предыдущих печей, только надо при этом строго придерживаться порядовок: не следует делать неоправданное сужение дымоходов. Трубу кладут в пять кирпичей с внутренним размером 130×250 мм.

Нюансы просушки выложенной печки

Выложенная печь должна хорошо просушиться.

Нюансов несколько:

сушка нужна еще до строительства дымохода;
сразу полноценно топить печку нельзя – есть риск потери герметичности, появления разводов;
минимум 10 дней сушка должна быть естественной, с открытыми дверцами и задвижками;
первые разы топить надо осторожно – дров использовать немного, дымовые задвижки открывать, а топки закрывать;
1-1,5 недели печь протапливают каждый день, начиная с 3-4 кг дров и увеличивая их количество ежедневно на 1-1,5 кг;
полноценная топка разрешается, когда через 2 часа с начала топки на металлических элементах конденсата нет совсем.

Расчет и изготовление фундамента

Даже под русскую печь маленьких размеров нужен прочный фундамент. Простого усиления пола будет недостаточно, надо сооружать конструкцию из небольших железобетонных блоков, камня или заливать армированную бетонную плиту. Она должна быть обособлена от фундамента дома. Для определения глубины опоры нужно провести оценку типа грунта, уровня его промерзания и высоты почвенных вод.

Таким образом под малую русскую печь этой модели размеры фундамента будут следующие:

• ширина — 130 см;
• длина — 150 см;
• высота — 160 см.

Соответственно для сооружения монолитной плиты потребуется 3,0 м3 бетона. Его можно купить на заводе с БРУ или изготовить самостоятельно, закупив для этих целей:

• цемента М400 — 0,97 т;
• песка — 1,6 м³;
• щебня — 3,2 м³.

Сами работы ведут в следующей последовательности:

• копают котлован глубиной 1,75 — 1,8 м;
• уплотняют дно и отсыпают слой щебня в 15 см;
• устанавливают опалубку из необрезной доски с прокладкой гидроизоляционного материала по её внутренним поверхностям;
• монтируют армокаркас из двух рядов металлической сетки с размером ячейки 15х15 мм, которые соединяют между собой вертикальными отрезками арматуры;
• заливают бетонную смесь в опалубку с послойным уплотнением методом трамбования или штыкования для удаления воздушных пузырьков;
• выравнивают верхнюю плоскость конструкции.

Опалубку можно демонтировать примерно через неделю, а дальнейшие работы по гидроизоляции проводят по истечение 25 — 28 дней, когда бетон наберёт полную прочность.

Простейшая кухонная печь из кирпича

Рис. 24. Простейшая кухонная печь.

А. Задвижка Б. Искрогасительный зуб В. Плита Г. Топка Д. Плита Е. Боковой разрез Ж. Разрез спереди

Характерные особенности:

а) очень низкая высота топки — всего 21 см (если кому-то этот размер не понравится, высоту топки можно поднять, но в таком случае дров для приготовления пищи понадобится в два-три раза больше). В качестве дров в печи с подобной высотой топки лучше всего использовать старый штакетник и ненужные остатки пиломатериала. Двух-трех старых штакетин будет вполне достаточно для приготовления полноценного обеда в летний период на семью из шести человек. Впрочем, в наше время, когда большинство сельских жителей пользуется для готовки газом или электричеством, печь такой высоты вряд ли найдет своего массового пользователя;

б) наличие искрогасительного зуба и отсутствие всего лишнего.
