Металлополимерные трубы

Как выбрать изделие: цена и качество

Перед покупкой металлопластиковых труб ознакомьтесь с технологией изготовление и количеством слоев, как проводили соединение, сварку. Если сварка проводилась лазером, то на изделии не будет ни одного шва, такая труба качественная и дорогая, в использовании очень прочная.

Если сварили изделие ультразвуком, металл внахлест с пластиком. В таком методе применяли компенсацию толстого сварного шва, который образовывался при изготовлении, таким образом, слой металл стал тоньше. Это говорит, что изделие хрупкое, монтаж вызывает некоторые сложности. Металлополимерные трубы пользуются большой популярностью.

Всемирно известный трубопровод Henco

Металлопластиковые трубы Henco лучше других объединяют все достоинства металлических и пластиковых магистралей. Благодаря этому, они применяются в самых различных инженерных сетях, а именно:

• Холодное и горячее водоснабжение;
• Отопление;
• Кондиционирование;
• Подогрев лестничных площадок, бассейнов, стадионов;
• Технологические системы водоподготовки.

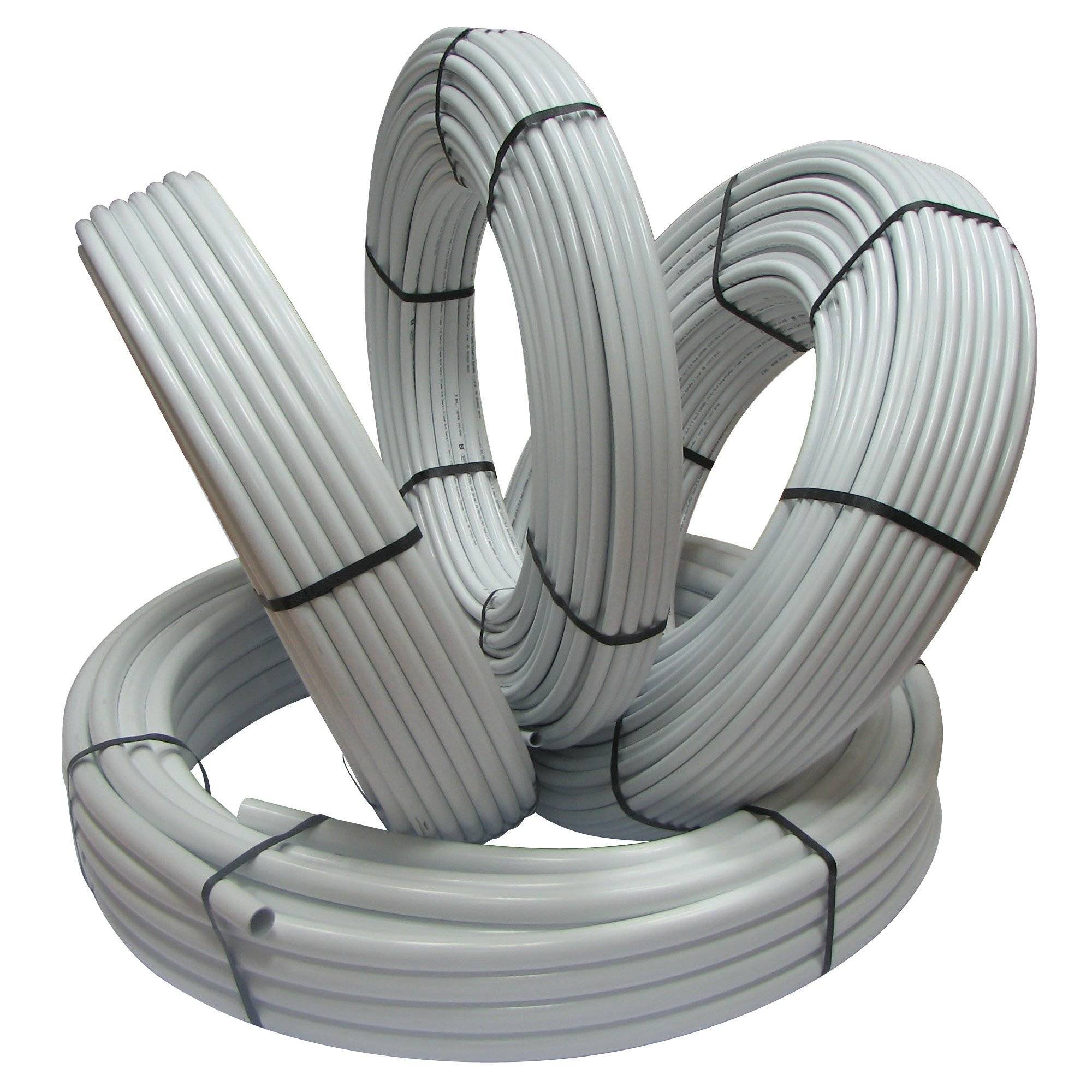

Металлопластиковая труба Henco

Металлопластиковые трубы Henco являются электробезопасными, бесшумными и простыми в монтаже изделиями. Трубопровод стоит незначительные деньги в сравнении с тем, сколько он прослужит без необходимости регулярного ремонта и без потери качества.

Как маркируют металлополимерные трубы

Наиболее востребованными среди полимерных изделий являются металлопластиковые. Маркировка металлопластика разными производителями имеет некоторые отличия. Но все они в обязательном порядке указывают:

1. Компанию-производителя.
2. Сертификат соответствия. Изделие было произведено согласно ему.
3. Конструктивные особенности изделия. Материал, который использовался для производства, отмечается буквенными обозначениями (для полипропилена — PP-R, для полиэтилена — PE-R, для сшитого полиэтилена — PE-X).
4. Диаметр трубы (и толщину стенки) обозначают в мм, его значения находятся в диапазоне от 10 до 1200 мм. Впрочем, изредка диаметр обозначают в дюймах.
5. Номинальное давление. Означает непрерывное давление воды (в кгс/см2 (PN) или в барах) в изделии при внешней температуре 20º С. Предоставляемая на металлопластиковую трубу гарантия на пятидесятилетнюю эксплуатацию означает использование именно в описанных условиях.
6. Пригодную для транспортировки среду.
7. Дату изготовления, номер партии.

Настоятельно рекомендуется при прокладке металлопластиковых конструкций всегда оставлять на виду маркировку. Это заметно облегчит обслуживание и ремонт, ведь сразу можно будет определить, какого типа изделия использовались.

Минусы металлополимерных труб

Когда эйфория немного снизилась, некоторые пользователи начали замечать, что на соединениях такие трубы протекают. Сперва были редкие выпады, а потом целый поток недовольства. В конечном итоге все поняли, что такие трубы на отоплении и горячей воде живут намного меньше, нежели при обустройстве канализации и систем холодного водоснабжения – вода прорывается через стыки на фитингах.

Часто случались и такие неприятные казусы, как прорыв трубы, после того, как подвыпивший хозяин пытался опереться на нее в порыве пылких чувств к «белому другу». Уже в ХХI веке при установке отопительных систем там, где нельзя было использовать вентили, не выходя из квартиры, смышленые жильцы использовали оцинкованную сталь.

Виды и модификации

Производитель предлагает несколько модификаций труб разного целевого назначения. Все они отличаются техническими характеристиками и функциональностью.

Thermo. Предназначены для внутриквартальных систем водоснабжения с поддерживаемой температурой до 95°C. Изделия изготовлены из сшитого полиэтилена и окружены защитной теплоизолирующей прослойкой. Модели поставляются в двух вариантах: Single (с одной трубой в изолирующем слое) и Twin (с двумя трубками внутри кожуха). Aqua. Применяются в системах горячего теплоснабжения 1 и 2 класса. Изделия предназначены для отопления и подачи горячей воды. Существует две модификации: Single (с одной трубой в водонепроницаемом кожухе) и Twin (с двумя трубками). Quattro. Изделия из полипропилена используют для прокладки коммуникационных сетей на участках загородных домов и коттеджей, а также для подачи горячей воды (до 95 градусов Цельсия). Дополнительным преимуществом является то, что для прокладывания водяного трубопровода требуется всего один проход в фундаменте. Supra и Supra Plus. Трубопроводы предназначены для обустройства систем холодного водоснабжения и сетей напорной канализации. Изделия оснащены тепловым электрокабелем, который препятствует замерзанию воды внутри канализационной трубы даже при сильных морозах. Продукция этого вида идеально подходит для обустройства системы водоснабжения в отдельных домах и поселках с небольшим количеством жителей. Модели оснащены высокопрочным гофрированным кожухом, который не дает грунту повредить поверхность, и защищает от механических повреждений.

Продукция бренда применяется для обустройства инженерных коммуникаций в жилых домах, помещениях офисного типа, на производствах и в муниципальных предприятиях. Коммуникации этого вида устанавливают в учебных учреждениях, в лечебных и гостиничных комплексах.

Трубы металлополимерные многослойные: состав и способы изготовления

Международная маркировка металлополимерных труб предполагает следующее обозначение – PEX-AL-PEX. И если расшифровать эту аббревиатуру, то можно понять, что такие трубы изготовлены из слоя сшитого полиэтилена, обернутого слоем алюминиевой фольги и еще одним слоем сшитого полиэтилена. Однако возможен и альтернативный состав труб – PP-AL-PP. В этом случае труба изготавливается из полипропиленовой основы, алюминиевого каркаса и полипропиленовой внешней оболочки.

Впрочем, и PEX-AL-PEX, и металлопропилен изготавливаются по одному и тому же рецепту, а именно:

• На первом этапе из экструдера выдавливают внутреннюю оболочку
• На втором этапе поверх оболочки наклеивают слой алюминиевой фольги (пищевого типа). Стыки алюминиевого каркаса заваривают
• На третьем этапе поверх алюминия наклеивают только что выдавленную из экструдера внешнюю оболочку.

Качество финального продукта будет зависеть только от качества проклейки слоев. Ну, а на габариты изделий влияют государственные и отраслевые стандарты. Давайте присмотримся к этим нормативным документам.

ГОСТ: трубы металлополимерные

Основным нормативным документом, определяющим свойства и характеристики металлополимерных труб, является ГОСТ Р 53630- 2009. В этом документе описываются не только напорные металлополимерные трубы для отопления и водоснабжения, но и многослойные конструкции, собираемые без применения алюминиевой фольги. Например, такие как труба PE-X/PE-RT типа, состоящая из внутреннего слоя из сшитого полиэтилена и внешнего слоя из теплостойкого полиэтилена.

Из нормативной документации о трубах можно почерпнуть немало сведений.

Например, в ГОСТ Р 53630- 2009 указано, что допустимая температура эксплуатации металлополимерных труб равна 95 °С . Причем в такой температурной среде труба сможет отработать почти 9000 часов. Хотя сшитый полиэтилен (РЕ-Х) способен выдержать до 110 °С даже при давлении в 2,5 МПа. Помимо характеристик труб в ГОСТ Р 53630- 2009 содержится еще и расшифровка маркировки изделий состоящей из наименования производителя, обозначения типа продукции, порядкового номера изготовленной партии и метража.

Главная ценность ГОСТа – это сведения о размере изделий.

По габаритам сечения данный ГОСТ разделяет металлополимерные трубы на две группы:

• в первую группу входят изделия диаметром от 10 до 63 миллиметров.
• вторая группа содержит в себе изделия с диаметром от 75 до 110 миллиметров.

Говоря о длине изделий, следует отметить, что первая группа, с диаметром до 63 миллиметров, поставляется в виде мерных отрезков или бухт (диаметр бухты не менее 20 диаметров трубы), а вторая группа – только в виде мерных отрезков. Метраж бухт кратен 100 метрам. Метраж мерных отрезков не превышает 12,5 метров.

Кроме того, аналогичное деление на две группы предполагает и такой критерий, как рабочее давление. В первую группу, в данном случае входят трубы, работающие под давлением менее 0,6 МПа (около 5 атмосфер), а во вторую – работающие под давлением менее 2,5 МПа (более 24 атмосфер).

Впрочем, из содержащихся в ГОСТе сведений нам пригодятся лишь значения диаметра и длины труб. Ведь эту информацию нужно учитывать при монтаже домашних трубопроводов. Ну а как этот монтаж реализуется, мы рассмотрим в следующей части нашей статьи.

Плюсы и минусы изделия

По сравнению с другими видами пластиковых и металлических труб для отопления, металлопластиковые обладают рядом достоинств, к которым относятся:

• полная антикоррозийность и отсутствие образования внутренних отложений;
• химическая устойчивость к воздействию большинства агрессивных сред и токсических веществ;
• высокие антистатические и диэлектрические свойства материала;
• низкое внутреннее гидравлическое сопротивление трубы, обеспечивающее ее высокую пропускную способность;
• небольшая теплопроводность, уменьшающая интенсивность образования конденсата;
• высокая экологичность и эстетичный дизайн;
• небольшой вес и низкая стоимость;
• высокая надежность соединений при использовании пресс-фитингов, что позволяет осуществлять скрытую прокладку трубопроводов;
• высокая гибкость обеспечивает минимальные радиусы изгиба труб и не требует применения при монтаже дополнительных угловых элементов;
• удобство транспортировки, монтажа и ремонта за счет пластичности материала и разъемности соединений;
• универсальность применения для различных инженерных систем и коммуникаций (отопление, водоснабжение и т.д.);
• газонепроницаемость изделия позволяет защищать элементы трубопроводных систем (насосов, котлов, радиаторов и пр.) от негативного воздействия кислорода;
• хорошие шумопоглощающие свойства обеспечивают тихую транспортировку жидкости по трубопроводу;
• износостойкость и долговечность эксплуатации, не требующая дополнительного обслуживания.

Недостатки металлопластиковых труб:

• низкая устойчивость к механическим повреждениям;

• небольшая термостойкость по сравнению с металлическими трубами;
• высокий показатель теплового линейного расширения, из-за которого приходится устанавливать специальные компенсирующие устройства на длинные участки трубопровода;
• из-за температурный перепадов крепления обжимных фитингов ослабевают, поэтому их нужно периодически подтягивать;
• для монтажа труб нужны обжимные (компрессионные) фитинги, но их присутствие делает невозможным скрытую прокладку трубопроводов;
• сужение проходного сечения МП трубопроводов в местах установки соединительной и запорной арматуры;
• высокая стоимость соединительной и запорной арматуры, которая нужна для прокладки трубопровода.

Отдельно нужно отметить низкую морозоустойчивость труб из металлопластика, что вызывает расслоение и разрыв труб при замерзании в них жидкости.

С этим эффектом можно бороться двумя способами:

1. заранее утеплить трубы ещё во время их установки (обзор изоляционных материалов);
2. вместо воды в качестве теплоносителя для систем отопления использовать незамерзайку.

Соблюдение правил монтажа и эксплуатации труб из металлопластика позволяет избежать негативного влияния большинства этих недостатков.

Характеристики труб диаметром 15, 20, 25 мм

Многослойные металлополимерные трубы для отопления справляются с разными проблемами и задачами, возложенными на них. Такие проблемы как коррозии, ржавчина, конденсат распространенные неполадки. Но изделия из металлополимера имеют характеристики, которые защищают их от таких проблем:

• Коррозий;
• Заиливание и зарастание;
• Устойчивы к внешней среде;
• Хорошо пропускают внутреннюю жидкость. У других изделий из металла такая способность ниже в 1,5 раза;
• Монтаж металлопластиковых трублегко осуществить из-за легкого веса изделия;
• Пластичны, хорошо гнутся и не трескаются;
• Не проводят тепло;
• Надежные;
• Служат десятки лет;
• С хорошей звукоизоляцией;
• Имеет свойство антистатика;
• Легкий монтаж, который можно осуществить без помощи специалиста;
• Не высокая цена и красивый внешний вид.

При производстве многослойных изделий, с помощью которых монтируют водопровод, используют изделия разных диаметров от 17 до 60, если труба канализационная или для отопления, то металлополимерные многослойные трубы для горячего водоснабжения применяют от 16 до 22 миллиметров в диаметре.

• LiveJournal
• Blogger

Многослойные трубы часто применяются в проведении водопроводаПри максимальном рабочем давлении металлополимерной магистрали во время эксплуатации, используют давление в 10 бар – оно самое предельное для перепада температур.

Полипропиленовые

Полипропилен (марки PP-R, PPRC) — еще один термопластичный полимер. По прочности, твердости трубки, изготовленные из него, опережают металлополимерные, по внешнему виду — не уступают.

Трубы PP бывают двух видов:

• однослойные (без армирования) — только из полипропилена;
• трехслойные (с армированием) — слой PP, слой стекловолоконный или из алюминиевой фольги, еще один слой полипропилена.

Основные технические характеристики полипропиленовых трубок:

• рабочая температура — +75°С;
• температура плавления — +146 °С;
• рабочее давление при +75°С — 1МПа, при +25°С — 10, 16, 20 или 25 бар на выбор (смотреть в маркировке, 1МПА = 10 бар);
• коэффициент теплопроводности (зависит от диаметра) — от 0,15 до 0, 23 Вт/мК;
• срок службы трубопроводов горячей воды от 25, холодной — от 50 лет (обязательно соблюдение режима эксплуатации);
• диаметр — 16, 20, 25, 32, 40, 50, 63 и 76 мм.

Маркировка

При изготовлении металлопластиковых труб их внешняя сторона обязательно маркируется. К сожалению, в настоящее время унификации маркировки нет, поэтому изготовители наносят информацию об изделии бессистемно. Несмотря на это, из имеющейся надписи можно почерпнуть нужные сведения, зная общие тенденции и условные обозначения. Чаще всего на трубе указывается:

1. Логотип производителя и марка изделия.
2. Тип пластика. В зависимости от его химического состава в маркировке могут присутствовать такие обозначения:

• PP-R – полипропилен;
• PE-R(T) – полиэтилен (термически стойкий полиэтилен);
• PE-X – сшитый полиэтилен, обладающий повышенными механическими свойствами. В зависимости от способа сшивки, присутствует обозначение: a – пироксидное сшивание, b – в газовой среде (используется силан), с – упрочнение электронной бомбардировкой, d – соединение молекул при помощи азота.

1. Диаметр трубы и толщина стенки обычно наносятся в миллиметрах, но некоторые производители применяют и английскую систему, указывая размеры в дюймах.

1. Рабочее давление при температуре агента 20°С обозначается символами PN и выражается в барах или кгс/см2. Дополнительно может быть указано предельно допустимое давление в трубопроводе.
2. Маркируется транспортировочная среда. Трубы, предназначенные для питьевой воды, запрещается использовать для транспортировки агрессивных веществ.
3. Последняя надпись расскажет о дате изготовления и номере партии.

Информация и технические характеристики

Металлополимерные трубы CompipeТМ PEXb-AL-PEXb представляют собой пятислойную конструкцию (см. рисунок 1):

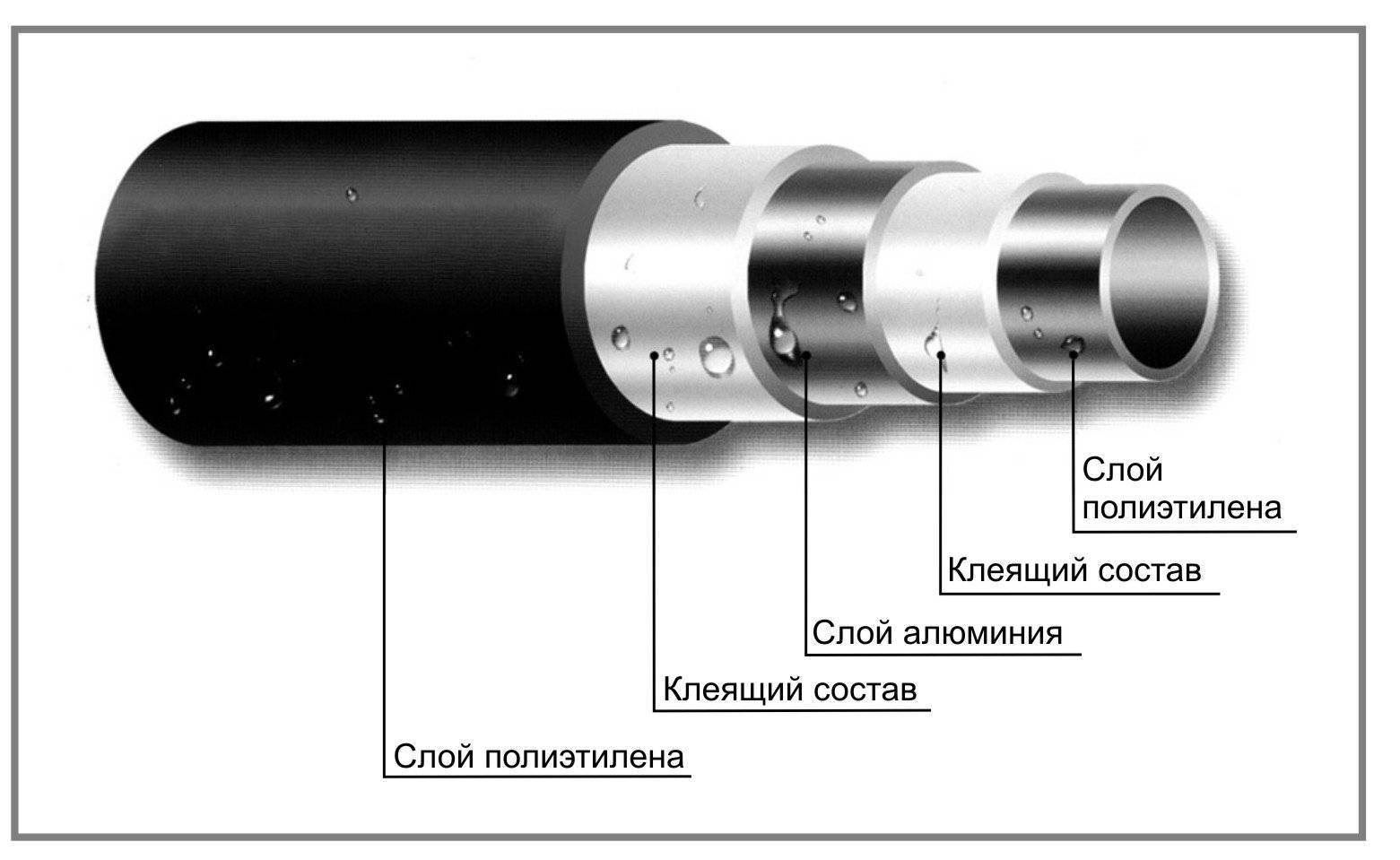

Рисунок 1. Конструкция металлополимерной трубы CompipeТМ PEXb-AL-PEXb

1. Внешний полимерный слой, выполненный из сшитого полиэтилена PEXb;

2. Адгезивный слой (связывает внешний полимерный слой и алюминиевый слой);

3. Алюминиевый слой, сваренный встык методом TIG сварки, обеспечивающий диффузионную непроницаемость, прочность и малое линейное тепловое расширение трубы;

4. Адгезивный слой (связывает внутренний полимерный слой и алюминиевый слой);

5. Внутренний полимерный слой из сшитого полиэтилена PEXb.

 Характеристики металлополимерных труб CompipeTM PEXb-Al-PEXb указаны в Таблице 1.

Таблица 1 Характеристики металлополимерных труб COMPIPETM PEXb-AL-PEXb

Наименование показателя	COMPIPETM PEXb-AL-PEXb
Наружный диаметр, мм	16	20	26	32
Внутренний диаметр, мм	12	16	20	26
Толщина стенки, мм	2	2	3	3
Артикул	1620200-1 / 1620100-1	2020100-1	2630050-1	3230050-1
Длина бухты, м	200/100	100	50	50
Масса 1 п.м. трубы, г	112	143	258	332
Объем жидкости в 1 п.м. трубы, л	0,113	0,201	0,314	0,531
Мин. радиус изгиба с кондуктором, мм	45	60	95	125
Мин. радиус изгиба вручную, мм	80	110	115	160
Рабочая температура при давлении 1,0МПа	(0÷95)ºС
Аварийная температура (не более 1 часа)	100ºС
Максимальное рабочее давление при температуре 95ºС	1,0 МПа
Коэффициент линейного расширения	(0,26х10-4) К-1
Изменение длины трубы после прогрева при температуре 120ºС в течение 60 мин	0,81%
Коэффициент эквивалентной равномерно-зернистой шероховатости	0,007
Диффузия кислорода	0 мг/л
Коэффициент теплопроводности	0,43 Вт/м·К
Прочность клеевого соединения	70 Н/10мм
Способ сшивки полиэтилена	Силанольный
Степень сшивки	65%
Способ сварки AL слоя	Аргонно-дуговая сварка встык
Прочность сварного соединения	57 Н/мм²
Стойкость при постоянном внутреннем давлении (без разрушения) и температуре:
20ºС — в течение 1 ч, МПа (не менее)	4,5
95ºС — в течение 165 ч, МПа (не менее)	1,8
95ºС — в течение 1000 ч, МПа (не менее)	1,6
Срок службы при соблюдении правил монтажа и эксплуатации, лет	50

Металлополимерные (металлопластиковые) трубы CompipeТМ PEXb-AL-PEXb предназначены для радиаторного отопления, горячего и холодного водоснабжения, для технологических трубопроводов и систем водоподготовки. Благодаря высоким эксплуатационным характеристикам трубы CompipeТМ PEXb-AL-PEXb используются в высокотемпературных системах и имеют максимальную термостойкость к пиковым нагрузкам.

Внутренний и внешний слои металлополимерной (металлопластиковой) трубы изготовлены из силанольно сшитого полиэтилена PEXb. Процесс сшивки представляет собой создание пространственной решетки в полиэтилене за счет образования продольно-поперечных связей между молекулами полимера (рис. 2 и рис. 3).

Рисунок 2. Образование связей между молекулами полиэтилена

Рисунок 3. Образование связей между молекулами полиэтилена.  Схема химической реакции.

Как выбрать изделие: цена и качество

Перед покупкой металлопластиковых труб ознакомьтесь с технологией изготовление и количеством слоев, как проводили соединение, сварку. Если сварка проводилась лазером, то на изделии не будет ни одного шва, такая труба качественная и дорогая, в использовании очень прочная.

Если сварили изделие ультразвуком, металл внахлест с пластиком. В таком методе применяли компенсацию толстого сварного шва, который образовывался при изготовлении, таким образом, слой металл стал тоньше. Это говорит, что изделие хрупкое, монтаж вызывает некоторые сложности. Металлополимерные трубы пользуются большой популярностью.

Из чего состоит МП труба

Металлопластиковая труба представляет собой изделие в виде сложной пятислойной конструкции. Каждый из имеющихся слоев выполняет определенные функции.

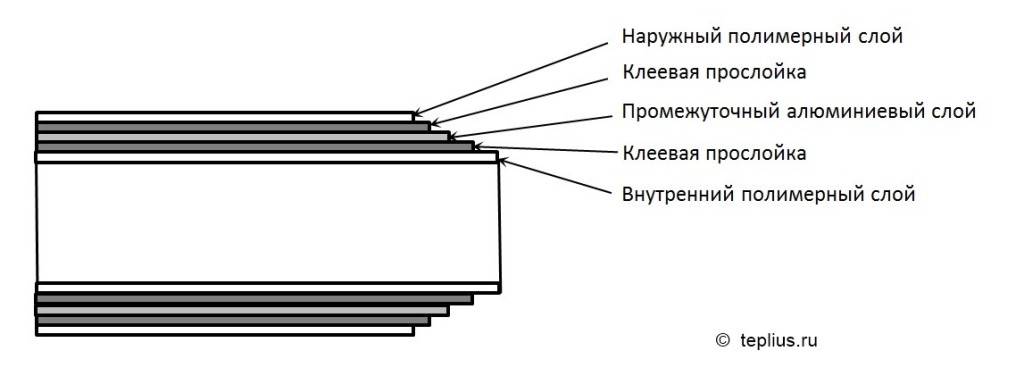

Структура МП трубы

Наружный полимерный слой

Наружный слой представлен в виде трубы из особо прочного пластика (полимерный материал). Он обеспечивает защиту изделия от механических повреждений, воздействия химически агрессивных веществ и уменьшает его теплопроводность, снижая тем самым интенсивность образования на поверхности трубы конденсата.

Промежуточный алюминиевый слой

Алюминиевая труба служит для увеличения жесткости изделия, частичной компенсации его теплового расширения в ходе эксплуатации, а также препятствует проникновению кислорода из окружающей среды.

Внутренний полимерный слой

Увеличить

Внутренняя труба из пищевого пластика обладает особо гладкой поверхностью. Это снижает внутреннее сопротивление трубы при протекании по ней жидкостей и препятствует образованию отложений в виде накипи и ржавчины.

Клеевая прослойка

Прослойки из клеевого состава между алюминиевой трубой, наружным и внутренним полимерным слоем обеспечивают надежное соединение всех слоев, образуя единую прочную конструкцию.

В качестве наружных и внутренних полимерных слоев используются:

• чаще всего — сшитый полиэтилен высокого давления (РЕХ);
• реже — полимеры из термостойкого полиэтилена (PE-RT), полиэтилена (PE-R) или полипропилена (PP-R).

Требования ГОСТ

Процесс изготовления и качество трубопроводной металлопластиковой продукции регламентируется государственным стандартом 53630-2009.

Все требования к качеству регламентирует ГОСТ

В этом руководящем документе изложены основные требования, согласно которым осуществляется изготовление и применение металлопластиковых труб:

• максимальная допустимая температура эксплуатации продукции из металлополимеров на протяжении 9 тыс. часов установлена 95ºС;
• определяется маркировка продукции;
• проводится разделение металлопластиковых труб на группы в зависимости от диаметра изделий (1-я группа – трубы 10,0 – 63,0 мм в диаметре, 2-я группа – трубы диаметром 75,0 – 110,0 мм);
• способы поставки продукции. Трубы первой группы поставляются производителем мерными отрезками (не более 12,5 м) или бухтами с метражом кратным 100. Изделия, относящиеся ко второй группе, поставляются исключительно мерными отрезками;
• распределение труб на группы в зависимости от рабочего давления (1-я группа включает трубы с рабочим давлением до 0,6 МПа,  ко 2-й группе относятся трубы с номинальным давлением до 2,5 МПа);
• определены требования к сырью;
• регламентирован порядок упаковки и прочие требования.

Трубы, изготовленные в строгом соответствии с требованиями ГОСТа, получают соответствующий сертификат качества.

Таким образом, ГОСТ на трубы металлопластиковые определяет основные критерии изготовления и эксплуатации трубной продукции для обеспечения и сохранения физико-механических характеристик на протяжении всего срока использования трубопровода.

Из чего делают трубы?

Герой нашей статьи

Давайте вспомним для начала, какие материалы в принципе используются для создания водопроводов и систем отопления.

• Черная стальная труба. Кошмар прошлого века, с утомительной сборкой и подверженный коррозии. К тому же на холодной воде со временем зарастает, снижая проходимость. К счастью, используется все реже.
• Оцинкованная стальная труба. Не ржавеет, практически не зарастает со временем. Из минусов можно упомянуть разве что трудоемкий монтаж.
• Медь. Почти вечные трубы, но с трудоемким монтажом медных труб с помощью пайки и со стоимостью небольшого африканского государства.

При всех недостатках медные трубы и фитинги очень эффектно выглядят

• Металлополимерные трубы. Легкая сборка, пристойный внешний вид, гладкая внутренняя поверхность. Из недостатков можно упомянуть лишь ограниченную устойчивость к температуре (до 95 С) и то, что трубы часто после нескольких десятков циклов нагрева — охлаждения текут на фитингах.
• Полиэтилен. Простой монтаж с использованием компрессионных или сварных фитингов, высочайшая эластичность… Однако ограниченная устойчивость к температуре. Полиэтилен имеет рабочую температуру всего-то до 40 градусов.

Сшитый полиэтилен заметно отличается физическими свойствами от обычного

Наконец, полипропилен, или PPR трубы. Соединяются низкотемпературной пайкой, имеют огромный срок службы при низкой цене; основной недостаток — большое удлинение при нагреве. Впрочем, армирование труб алюминием или стекловолокном решает эту проблему полностью.

Список завершен. Трубы PPRC в нем, как видите отсутствуют. Что же это за зверь?

Производство и сфера применения

В металлопластиковых трубах прекрасно сочетается прочность металла с гибкостью полиэтилена

Металлопластиковые трубы знамениты сочетанием гибкости пластмассы и прочности металла. Их конструкция представляет собой многослойный пирог из двух полиэтиленовых слоёв с промежуточной алюминиевой прослойкой. Она обеспечивает механическую прочность труб и препятствует диффузии кислорода из воздуха. Кроме того, армирование алюминием позволяет компенсировать тепловое расширение пластика, которое выше, чем у металла, в десять и более раз. Сшитый полиэтилен, который используют в процессе производства, имеет низкий коэффициент трения, поэтому образование накипи и налёта из ржавчины и грязи на внутренней поверхности труб снижается в разы. Все слои металлопластиковой трубы соединяются между собой посредством специального клея, состав которого производители держат в секрете. К клеящему слою предъявляются высокие требования, ведь именно он сохраняет монолитность конструкции во время монтажа и при постоянных перепадах температур в процессе эксплуатации.

Внутренний армирующий слой выполняется из тонкой алюминиевой ленты, сваренной по длине встык или внахлёст с использованием ультразвука. После этого с внешней и наружной стороны алюминиевой трубы методом экструзии наносится адгезив и полиэтилен, после чего изделие охлаждается, маркируется и сматывается в бухты.

Структура труб из металлопластика включает в себя несколько слоёв

Обладая многочисленными достоинствами, металлопластиковые трубы широко используются не только в быту, но и для построения таких инженерных систем в промышленности и сельском хозяйстве:

• Гидравлические и компрессорные системы;
• Системы кондиционирования;
• Обустройство трубопроводов широкого назначения, предназначенных для транспортировки жидких и газообразных веществ.

Несмотря на все преимущества изделий из армированного полиэтилена, не рекомендуется применять их в системах обогрева, оборудованных элеваторными узлами и помещениях, отвечающих категории «Г» пожарной опасности. Кроме того, накладываются жёсткие ограничения на толщину труб в зависимости от давления в системе и монтаж магистралей вблизи объектов с тепловым излучением выше 150°С.

Трубопровод Valtec

Особенной популярностью в последнее время пользуются металлополимерные трубы Valtec. Они используются для отопления, водоснабжения, а также охлаждения зданий. Секрет успеха продукции Valtec кроется в строгом контроле над производственным процессом и высоком качестве используемого сырья.

Valtec использует органосиланидный способ сшивки слоев (PEX-b). Производитель выполняет сшивку внутреннего слоя на 65 %, а внешнего слоя на 55 %. Это позволяет компании Valtec выпускать изделия, обладающие высокой прочностью и отменной гибкостью одновременно.

Также к числу отличительных характеристик изделий Valtec относится:

• Небольшой вес и практичная длина, что позволяют транспортировать и устанавливать трубопровод без особых сложностей;
• Отменные звукопоглощающие свойства. Даже при открытом монтаже трубные магистрали не нуждаются в дополнительной шумоизоляции;
• Возможность скрытой укладки под бетонную стяжку, благодаря небольшому коэффициенту линейного расширения;
• Высокая стойкость к воздействию агрессивной среды, что позволяет эксплуатировать трубопровод для транспортировки технологических жидкостей;
• Легко приобретают необходимую форму и держат ее;
• Имеют диапазон диаметра от 16 до 40 мм;
• Толщина стенки трубы в разрезе составляет от 2,0 до 3, 5 мм;
• Гарантия от производителя составляет 10 лет.

Помимо самих труб, производитель также выпускает компрессионные и пресс фитинги Valtec. Они изготовляются во всех типовых размерах и идеально подходят для одноименного трубопровода. Фитинги Валтек отличаются отменным качеством и максимальной простотой в обращении.

Металлополимерные трубы, как ясно из названия, имеют в своем составе металл и полимеры. Структура и используемые материалы при этом бывают различными, но широкое распространение получили изделия, имеющие слой алюминиевой фольги, защищенной с двух сторон полимерными материалами и полимерные трубы, имеющие внутренний сетчатый металлический каркас. Производители металлополимерных многослойных труб представляют на российском рынке оба варианта исполнения.

Процесс изготовления

Свойства, которые имеют металлопластиковые трубы для отопления, и характеристики известны не каждому. Чтобы правильно выбрать качественные материалы следует узнать, как они изготовляются.

Тоненькую алюминиевую ленту сваривают внахлест или встык из двух частей. Сварка производиться ультразвуком.

Затем изнутри и снаружи заготовки наносят слои из полиэтилена, используя специальный клей. Затем изделия маркируют, и сматывают в бухты.

Конструкция трубы дает возможность стабилизировать линейное расширение металла и полиэтилена. Окрашивают верхний слой в белый цвет, это позволяет обходиться без постоянного подкрашивания трубопровода.

Покрытие сверху и внутри изделий имеет гладкую структуру, на которой не оседают накипи и различные вещества. Также это сохраняет фольгу от гальванических процессов при контакте с металлическими частями магистрали, потому, что не возникает конденсат.

Все это значительно продлевает срок использования этих материалов.

Вобрав в себя все лучшие технические характеристики полиэтилена и алюминия, металлопластиковые трубы для системы отопления могут использоваться почти 50 лет.

Как выбрать изделие: цена и качество

Перед покупкой металлопластиковых труб ознакомьтесь с технологией изготовление и количеством слоев, как проводили соединение, сварку. Если сварка проводилась лазером, то на изделии не будет ни одного шва, такая труба качественная и дорогая, в использовании очень прочная.

Если сварили изделие ультразвуком, металл внахлест с пластиком. В таком методе применяли компенсацию толстого сварного шва, который образовывался при изготовлении, таким образом, слой металл стал тоньше. Это говорит, что изделие хрупкое, монтаж вызывает некоторые сложности. Металлополимерные трубы пользуются большой популярностью.

Конструкция и технология изготовления

Металлополимерные трубы являются многослойными конструкциями, состоящими из 3-ех разных слоев:

• внутренняя и наружная оболочка из полиэтилена;
• промежуточный армирующий слой из алюминиевой фольги;
• два соединительных слоя термоустойчивого клея.

Для изготовления пластиковой оболочки могут применяться материалы двух видов – сшитый полиэтилен (РЕХ) либо полиэтилен повышенной термостойкости (PE-RT).

Сшитый полиэтилен имеет структуру, в которой отдельные молекулы этилена соединены между собой посредством дополнительных цепочек, образованных в результате воздействия на изначально сырье катализатора. Тип используемого катализатора определяет метод сшивки полиэтилена, согласно которому материал бывает:

• РЕХ-а – сшивается пероксидами;
• РЕХ-б – сшивается силаном;
• РЕХ-с – сшивается заряженными частицами;
• РЕХ-d – сшивается азотом.

Каждый способ сшивки дает разное количество соединенных молекул (процент сшивки), от которого зависит прочность и пластичность итогового изделия. Оптимальным вариантом являются изделия из полиэтилена РЕХ-b, имеющего 60% сшивки, который имеет высокую прочность и трещиностойкость но, при этом, хорошо подвергается сгибанию.

Металлопластиковые трубы из PE-RT полиэтилена, отличающегося повышенной термоустойчивостью, имеют большую пиковую температуру (125 градусов, тогда как у РЕХ труб 1100), при которой изделия не начинают деформироваться, однако эластичность термостойкого полиэтилена значительно ниже, он не гнется – для угловых соединений трубопровода нужно использовать специальные тройники.

Схема конструкции металлопластиковой трубы

Металлополимерные изделия любого вида изготавливаются по идентичной технологии. Цикл производства состоит из нескольких этапов:

1. В экструдер загружается сырье, где оно нагревается и под воздействием повышенного давления (в РЕХ-полиэтилен добавляется катализатор) уплотняется до требуемой консистенции.
2. Из экструдера, проходя специальную форму, выдавливается внутренняя оболочка.
3. После отвердевания на поверхность оболочки термостойким клеем приклеивается слой алюминиевой фольги. Фольга сваривается встык либо внахлест посредством лазерной сварки.
4. Поверх фольги наносится клей, после чего на ней фиксируется наружная полиэтиленовая оболочка.
5. Изделие опрессовывается в калибровочном станке.

Металлопластиковые трубы, за счет наличия фольги, имеют низкий коэффициент линейного расширения. Наружный слой полиэтилена меньше прогревается, что значительно продолжает срок службы трубопровода.

Армирование необходимо для снижения диффузии кислорода в циркулирующую среду сквозь стенки трубы. Фольга обеспечивает нулевую паропропускную способность трубопровода, что лишает проблем с образованием ржавчины внутри отопительных приборов. Также фольга выступает в качестве теплоизолятора, препятствующего потере температуры теплоносителем и образованию конденсата на поверхности. В целом, металлополимерные трубы предпочтительнее для использования в сфере отопления, чем неармированные аналоги.

Преимущества и недостатки

Вкратце рассмотрим преимущества, которыми обладают металлополимерные изделия:

• полная устойчивость к коррозии и химически агрессивным веществам;
• идеально гладкие внутренние стенки, обеспечивающие высокую пропускную способность. В процессе эксплуатации на стенках не появляется налет и сторонние образования;
• низкий вес и простота монтажа своими руками (компрессионные фитинги, использующиеся для соединения сегментов, не требуют применения специального оборудования);
• антистатичность, низкая теплопроводность за счет армирования фольгой;
• бесшумность, в отличие от стальных линий;
• эстетичный внешний вид, трубопровод не требует покраски после монтажа;
• длительный срок службы (до 50 лет) и высокая ремонтопригодность.

Металлополимерные трубы, как и все пластиковые изделия, имеют склонность к линейному расширению при нагреве – они удлиняются, что может стать причиной протечек в местах фитингового соединения. Это и есть главный недостаток металлопластиковых изделий, который не является критическим фактором при их грамотном монтаже.

Достоинства, особенности выбора, цены

Основные преимущества:

• большая пропускная способность.
• отличные показатели стойкости к влиянию коррозии.
• простота монтажа и эксплуатации.
• соответствие материла установленным санитарным нормам.
• невысокая сметная стоимость работ по монтажу и стыковке полимерных конструкций.

Средний показатель экономической выгоды при монтаже водопроводных и канализационных систем составляет 15%.

Первым условием правильного выбора материала является осмотр разреза. У надёжного производителя он ровный и имеет одинаковую толщину по всему диаметру. Практически нет шероховатой поверхности, каплевидных наплывов. Фитинговые соединения полимерных различных труб осуществляются только при нагреве

Для правильного выбора важно изучить маркировку, основные характеристики, сферу применения

Средние цены  труб ПНД ПЭ100, типоразмер  PN10 SDR 17

Диаметр, мм	Толщина стенки, мм	Упаковочная партия, м	Средняя цена за 1 м, руб.
32	2,0	100-200	23,16
40	2,4	100-200	35,04
50	3,0	100-200	53,88
63	3,8	100-200	78,65
75	4,5	100-200	111,10
90	5,4	100-200	159,50
110	6,6	12	237,60
125	7,4	12	302,50
140	8,3	12	380,60
160	9,5	12	496,10
180	10,7	12	628,10
200	11,9	12	774,40
225	13,4	12	983,40
250	14,8	12	1210,00
280	16,6	12	1518,00
315	18,7	12	1914,00
355	21,7	12	2442,00
400	23,7	12	3080,00
450	26,7	12	3905,00
500	29,7	12	4829,00
560	33,2	12	6050,00
630	37,4	12	7656,00
710	42,10	12	9724,00
800	47,40	12	12320,00
900	53,30	12	15620,00
1000	59,30	12	19250,00
1200	71,10	12	27720,00

Стоимость начинается 1 у.е. Для монтажа и испытания конструкций различной степени сложности из полимерных труб обязательно применение фитингов. Их присутствие в смете увеличивает объём расходов на 30-100%. Одна из наиболее популярных марок — ПНД ПЭ100, продаётся в разных типоразмерах.
