Ленинградская система отопления схема для двухэтажного дома

Типы установки

Способ реализации однотрубной системы отопления зависит от того, на каком объекте она устанавливается. Рассмотрим следующие варианты.

Система отопления ленинградка в частном доме

Небольшая площадь таких сооружений позволяет на каждом этаже монтировать горизонтальный контур с подключением к общей вертикальной трубе – стояку. Стояк прокладывается в хорошо утепленной нише.

Для многоквартирного дома

В городских домах однотрубную систему применяют в вертикальном исполнении.

В подвале или на чердаке укладывается горизонтальное кольцо, которое играет роль раздаточной гребенки.

К нему параллельно подключают множество вертикальных линий с радиатором на каждом этаже, которые пронизывают весь дом.

Для слива теплоносителя прокладывается еще одно кольцо, которое всегда находится в подвале.

Наилучшим образом работает система, раздаточное кольцо которой расположено на чердаке (верхний разлив). Однако, чердак или технический этаж имеются не в каждом многоквартирном доме. Если верхний разлив прокладывать негде, прибегают к нижнему разливу – раздаточное кольцо прокладывают в подвале.

Варианты разводки и принцип действия

Простая ленинградская система отопления для работы использует уникальные свойства жидкостей, которые при нагревании становятся легче и поднимаются в подключенный радиатор. Труба, в одноэтажном доме прокладывается по периметру здания, обычно под полами или на их уровне. Горячая труба является дополнительным источником тепла, который обеспечивает более равномерный прогрев помещения. В результате исключаются промерзания удаленных от радиаторов участков. Для обогрева частных домов и коттеджей используется однотрубная система ленинградка отопления при правильном расчете и монтаже достаточно для уюта и комфорта.

В принципе отопление ленинградка – это модернизация простейшей однотрубной схемы разводки. В однотрубной системе все радиаторы соединены последовательно и с последней батареи теплоноситель возвращается в котел для последующего нагрева. Система примитивна до предела, ее основной недостаток – неравномерный нагрев радиаторов по пути следования теплоносителя. Второй недостаток – для замены или ремонта любого радиатора нужно останавливать систему отопления.

Если система монтируется как закрытая с циркуляционным насосом, то при небольшом количестве радиаторов (не более 5) неравномерность нагрева незначительна. Однотрубная схема, если применить трубы большего диаметра, может работать как гравитационная с открытым расширительным баком.

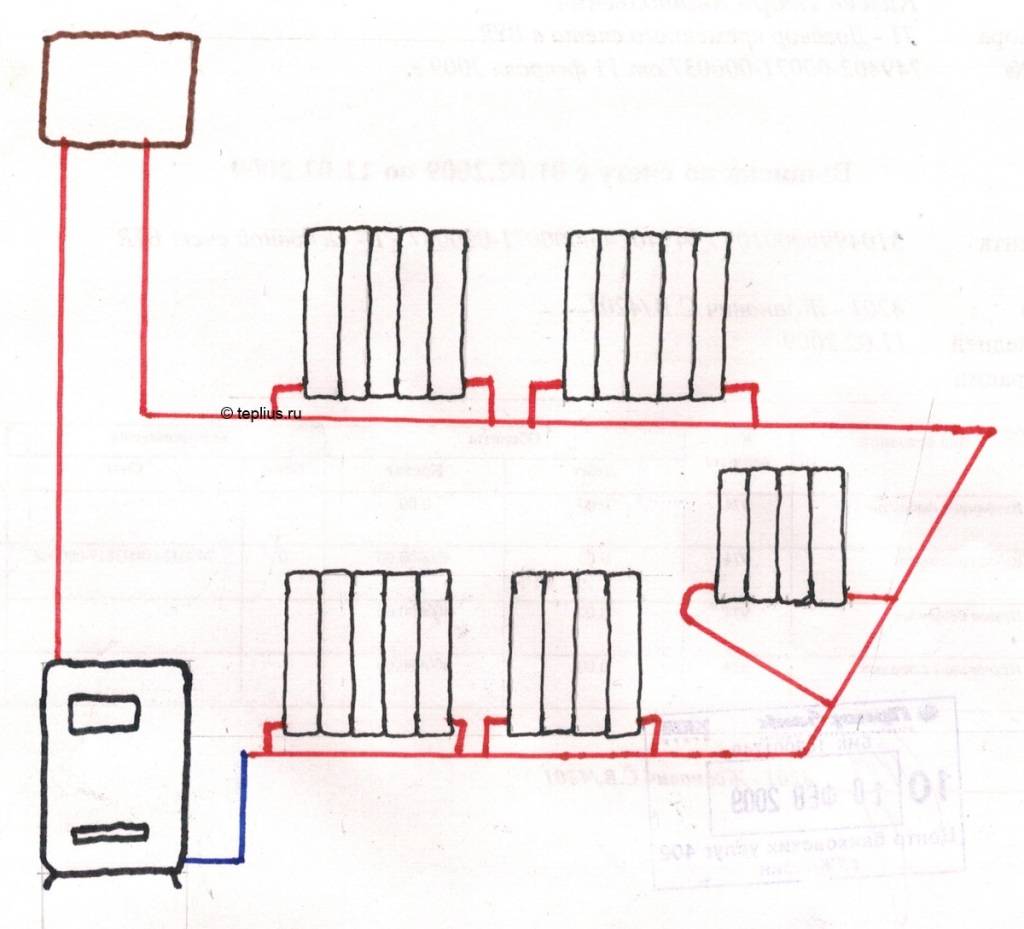

Модернизированная однотрубная схема ленинградка

Однотрубная система отопления с принудительной циркуляцией ленинградка отличается способом подключения батарей к подающей трубе. Радиаторы врезаются параллельно трубе, по направлению движения горячей воды. Вначале подключается верх радиатора, а затем нижний патрубок батареи, но можно применить и нижнее подключение. Нижнее подключение — входной и выходной патрубок радиатора находится внизу. Теплоноситель, циркулирующий в подающей трубе при достаточной скорости движения, обеспечивает равномерный нагрев приборов отопления. Так функционирует отопление в частном доме ленинградка – простая и надежная система.

При необходимости к нему можно подключить конвекторы, спрятанные в нишах под большими окнами. Конвектор располагается горизонтально и чтобы вода поступала в него при монтаже необходимо сделать врезку патрубка особым способом. Он срезается под углом 45 градусов и вваривается в подающую трубу. Создается сопротивление набегающему потоку и часть воды из подающей трубы ответвляется и попадает в конвектор.

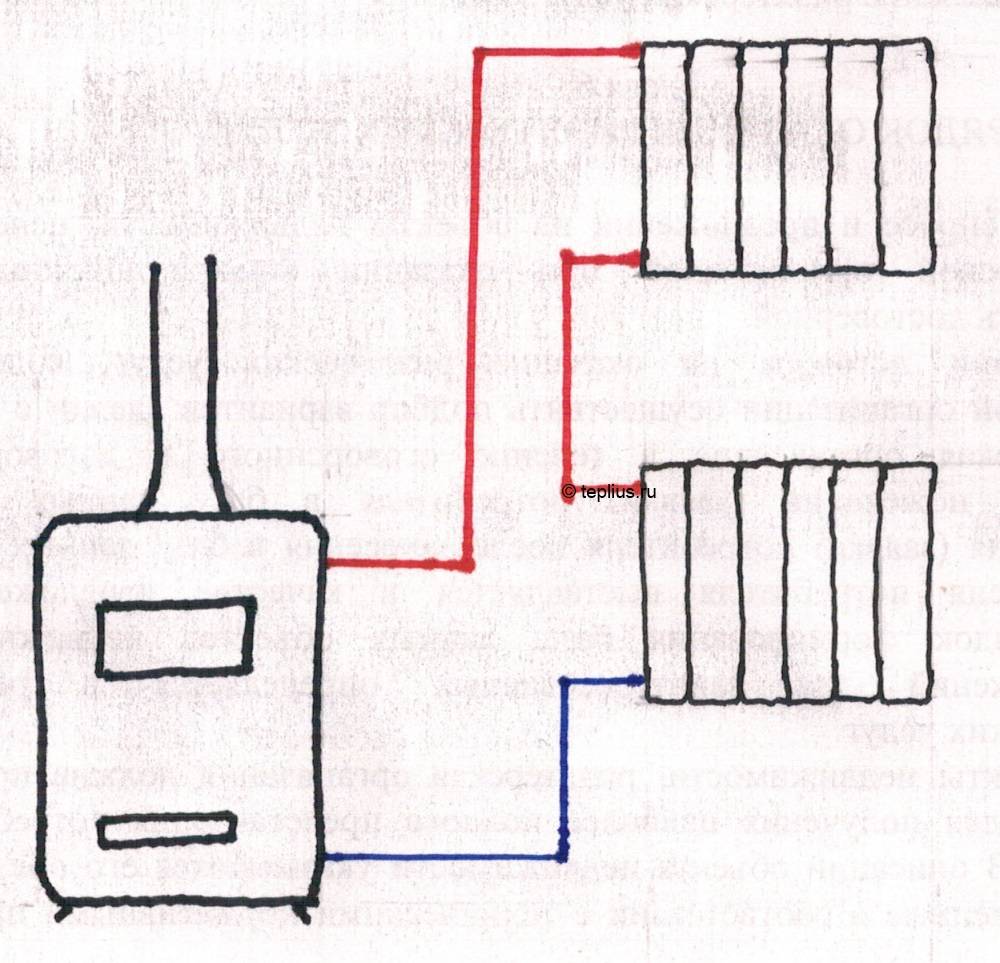

Вертикальная однотрубная схема отопления

В многоэтажных домах применяется схема с вертикальной разводкой. Подающая труба выводится в чердачное помещение и затем утепляется. От подающей трубы опускаются вниз отводящие трубы. Батареи на этажах подключены последовательно

При монтаже важно, чтобы радиаторы располагались строго по одной вертикали

Иногда применяется параллельное соединение радиаторов на различных этажах. При этом соединении батареи подключаются параллельно к подающей трубе, а выходы батарей подключаются также параллельно к другой трубе, которая опускается вниз и соединяется с трубой «обратки». В данном случае можно выделить элементы двухтрубной системы. Это комбинированная схема.

Схема ленинградки с естественной циркуляцией

Для небольших домов и коттеджей может найти применение однотрубная система отопления с естественной циркуляцией ленинградка, в которой движение воды происходит под действием гравитационных сил. Для организации такой схемы необходимо применить трубы достаточно большого диаметра. Больший диаметр подающей трубы уменьшит гидравлическое сопротивление, а увеличенное количество теплоносителя уменьшит неравномерность нагрева радиаторов. Кроме того труба, проложенная по периметру помещения, работает как дополнительный источник тепла. При монтаже необходимо соблюдать наклон труб по направлению движения теплоносителя.

Простая и надежная схема отопления проста в монтаже и эксплуатации. Ее можно легко модернизировать. При установке байпасов, кранов и клапанов, появляется возможность замены или ремонта батарей без остановки системы. Ленинградская схема после модернизации позволяет установку нужной температуры и регулировку отдачи радиаторов в разных помещениях.

Привлекательность ленинградской системы разводки контура

Плюсы Ленинградки, как отопительной системы, в сравнении с мелкими недостатками выглядят более весомо и убедительно:

  • За счет простой конструкции ленинградская схема разводки труб обладает невероятной надежностью и выносливостью, даже при небольших ошибках в планировании гравитационная система отопления будет работать и нормально греть дом;
  • Сделать отопление в частном доме на основе Ленинградки не составит особого труда, даже если нет базовых знаний об устройстве и планировании гравитационных или насосных систем обогрева с использованием котла;
  • Наконец, самая важная деталь, – если грамотно выбрать схему и правильно сделать отопление, Ленинградку не нужно будет перенастраивать и балансировать перед началом отопительного сезона.

Примером надежности и стабильности может служить тот факт, что Ленинградка, как система отопления в многоквартирных домах, используется и по сей день.

Кроме того, большинство мастеров считают Ленинградскую систему обогрева наиболее простой и менее металлоемкой, как по трубам, так и по системам врезки в отопительный контур. Последнее как бы не имеет особого значения, особенно, если планировать делать своими руками отопление ленинградкой из полипропилена, но то, что объем работы значительно меньше, чем в других конструкциях, — это факт.

Минусы ленинградской схемы

Из отрицательных моментов можно выделить два наиболее значимых:

  • Во-первых, необходимо точно выдерживать рекомендации по планированию системы отопления, любая самодеятельность или несоблюдение условий подключения батарей к трубам контура напрочь нивелируют преимущества схемы;
  • Во-вторых, радиаторы нагреваются и отдают тепло в помещение неодинаково. Те батареи, что расположены ближе всего к горячей стороне котла, нагреваются сильнее всего и выдают максимальное количество тепла, остальные радиаторы оказываются более холодными.

Примерный расчет ленинградской схемы отопления

На примере расчета несложно будет убедиться – проектировать данную систему действительно несложно.

Основные данные для расчета:

  • площадь здания/квартиры с разбивкой по отдельным помещениям;
  • высота потолков;
  • информация о направленности внешних стен помещений по сторонам света и количество таких стен;
  • количество, тип и размер окон и дверей.

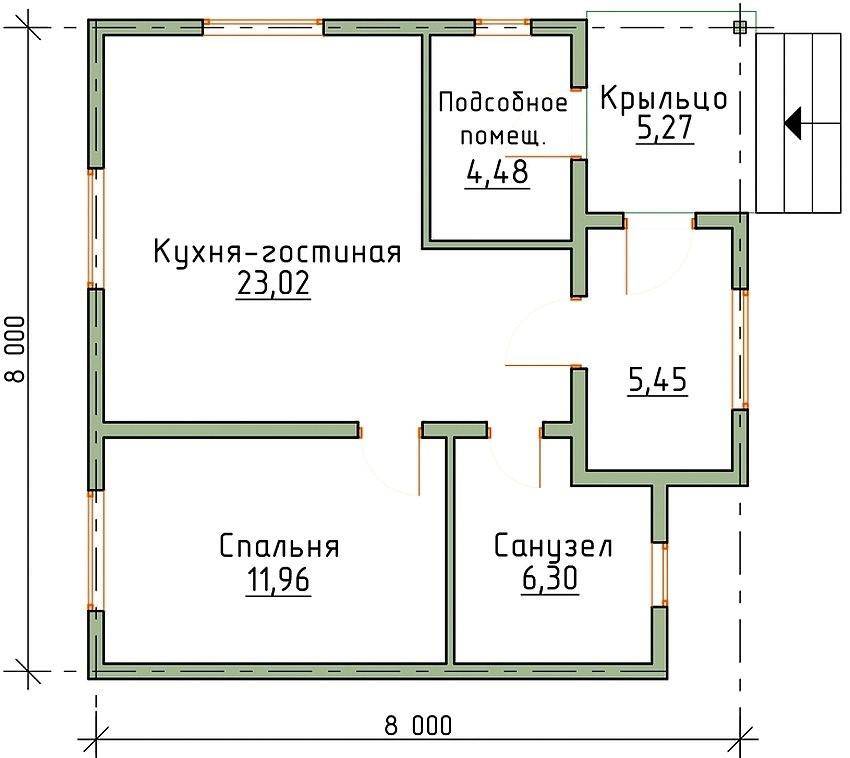

Таблица для расчета одноэтажного дома по предложенной планировке может выглядеть так.

Необходимая мощность отопления рассчитывается с помощью онлайн-калькулятора для высоты потолков 2,5 м и наружной температуры -15 градусов Цельсия. Считаем, что теплоизоляция стен хорошая, над помещениями находится теплый чердак.

ПомещениеПлощадь, м.кв.Наличие и направленность наружных стенНаличие балконной или входной двериНаличие, тип и размер окнаНеобходимая мощность отопления, кВт
Тамбур5,45Три, Ю, В, ЗВходнаяОдно, стеклопакет, 1000х1500 ммНе отапливается
Санузел6,3Две, Ю, ЗНетОдно, стеклопакет, 700х500 мм0,5
Спальня11,96Две, З, СНетОдно, стеклопакет, 1500х1500 мм1,07
Гостиная-кухня23,02Две, С, ВНетДва, стеклопакеты, 1500х1500 мм2,05
Техническое помещение4,48Две, В, ЮНетОдно, стеклопакет, 700х500 мм0,36
Итого2,98

При настолько низких потребностях в отоплении количество радиаторов для каждого из помещений (кроме технического) принимаем по одному, количество секций биметаллических радиаторов определяем с помощью онлайн-калькулятора.

Для санузла потребуется 4 секции, для спальни 8, для гостиной-кухни 16. Учитывая, что в гостиной два окна, разумно разделить обогрев на два радиатора – под каждым окном распределить по одной батарее из 8 секций.

Важно: данный расчет дает приближенное и, с большой долей вероятности, заниженное значение необходимой мощности нагревательных приборов. Целесообразно увеличить цифры на 10…15%

Таким образом, можно считать, что в санузле будет нужно 5 секций, в спальне и кухне-гостиной – по 9 вместо 8. Однако радиаторы обычно выпускаются с четным количеством секций, поэтому принимаем 6 для санузла, 8 для спальни, 8 и 10 для кухни-гостиной.

Далее необходимо определить общий объем теплоносителя. Для этого необходимо знать внутренний объем каждого радиатора, котла и труб. Без точного плана прокладки коммуникаций и знания паспортных данных моделей батарей и котла выполнить этот расчет нельзя. Сюда же добавляется объем расширительного котла, примерно 15% от общего объема теплоносителя в системе. Принимая данные усредненно, можно считать, что электрокотел с мощностью 6 кВт имеет примерный объем 7…10 л, общий объем радиаторов из расчета 0,39 л на одну секцию 13,5 л. Добавляем сюда же внутренний объем труб и расширительного бака – получаем примерно 35…45 литров теплоносителя.

Недостатки ленинградской системы

Весомым недостатком однотрубной системы является то, что при необходимости вы не сможете контролировать уровень нагрева отдельно каждого из последовательно подключенных радиаторов. Индивидуальный контроль доступен только в двухтрубной системе отопления. А в ленинградской системе отопления, убавив посредством вентиля уровень нагрева батареи, вы автоматически сбавляете его и в последующих подключенных радиаторах.

Для полноценной работы системы отопления в трубах должно постоянно быть высокое давление. А если повышать его посредством ввода в систему дополнительного оборудования, это чревато уменьшением времени эксплуатации материалов. То есть – увеличивается количество просачивания воды (прорывы), что, в свою очередь, требует замены трубы  восполнения количества воды в отопительной системе.

Установка циркуляционного насоса делает систему отопления дороже

При этом следует отметить, что в двухтрубной системе потребность в дополнительном насосе отсутствует, поскольку вода циркулирует самостоятельно – ей достаточно собственного давления.

А в одноэтажных жилых домах порой и чердак – весьма необходимое функциональное пространство, в котором довольно сложно выделить для бака место.

«Ленинградка» в одноэтажном доме

Установка такой системы, как ленинградская система отопления, в многоэтажных домах выдает еще один ее недостаток. Нагревательный элемент располагается в верхней точке системы – а это значит, что с каждым радиатором при спуске вниз теплоноситель постепенно охладевает. То есть, радиаторы на первом этаже дома будут менее горячими, чем на последнем. Решение проблемы – использование дополнительных перемычек, а, кроме того, – увеличение количества секций батареи на нижних этажах.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

  • наиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
  • система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
  • теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

3 Сравнительный анализ самотека и насосного оборудования

В обществе существует мнение, будто организация самотека обходится дешевле. Как показывает практика, это не всегда так

К примеру, в самотечной системе важно провести тщательный анализ и расчеты: рассчитать длину и диаметр трубопровода, угол наклона и другие параметры

Кроме того, для такой схемы необходимы трубы большего размера, нежели для насосных станций. Они обходятся дороже и портят дизайн помещения. Больше всего самотек подходит для одноэтажных домов, в других зданиях использовать его довольно затруднительно.

Еще одна проблема самотечной сети в двухуровневых жилищах заключается в том, что на втором этаже температура будет всегда выше. Балансировочные элементы могут повлиять на проблему, но не сильно. Внедрение дополнительных кранов и байпасов приведет к подорожанию всего отопления. Наиболее разумным будет решать этот вопрос путем установки радиаторов с расширенным количеством секций. Это поможет снизить разницу в температуре между этажами. Самотечная «Ленинградка» не применяется для обогрева домов мансардного типа. Все потому, что расположить трубопровод в таком жилище невозможно.

Особенности монтажа

«Ленинградская» разводка системы отопления имеет, как правило, горизонтальную схему. При её самостоятельном монтаже следует учитывать определенные нюансы, а именно:

  • Укладка магистральных труб осуществляется в плоскости пола: либо над полом, либо под полом. При выборе последнего варианта, необходимо дополнительно сделать теплоизоляцию труб. Обзор материалов для утепления труб смотрите здесь.
  • Укладку труб следует производить до укладки напольного покрытия.
  • Подающая магистраль устанавливается под уклоном в сторону радиаторов, т.е. по ходу движения теплоносителя.
  • Радиаторы устанавливаются строго на одном уровне. На каждый радиатор устанавливается кран Маевского для удаления попавшего в систему воздуха.

Вертикальная схема требует установки циркуляционного насоса (принудительная циркуляция теплоносителя). Как показала практика, без насоса данная схема практически не работает.

Зато преимуществ у вертикальной схемы предостаточно:

  • быстрый прогрев батарей;
  • теплоноситель по контуру отопления распределяется равномерно, следовательно, и температура в комнатах будет практически одинаковой;
  • для монтажа можно использовать трубы меньшего диаметра, что позволяет сэкономить на материалах.

Если вертикальная схема «Ленинградки» будет монтироваться в одноэтажном доме, то использовать можно естественную циркуляцию теплоносителя, что сделает систему полностью энергонезависимой.

Выбирая вертикальную схему следует помнить, что максимальное расстояние от котла до крайнего радиатора не должно превышать 30 метров.

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

  • минимальные затраты;
  • простота в сборке;
  • высокий уровень износостойкости;
  • подходят для обогрева большой площади.

Минусы:

  • ограничения в регулировке температуры в каждом отдельном источнике тепла;
  • хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

  1. Одинаковая температура на выходе и входе.
  2. Подходит для отопления многоэтажного дома, коттеджа, склада.
  3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

  • минимальные затраты на трубы;
  • скрытая установка, за стеной (в полу);
  • возможность связывать оборудование в цельную конструкцию;
  • малая стоимость (отсутствие дорогостоящих элементов фиксации);
  • монтаж осуществляется даже на больших площадях;
  • равномерность подачи тепла исключает появление гидроударов.

Минусы:

  • сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
  • использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Вопросы и ответы

Имеет ли смысл ставить игольчатый кран для регулировки температуры?

Да, так как первый радиатор часто излишне нагревается. На последнем кран не нужен.

Обязателен ли насос?

При вертикальном подключении – нет. Но если неправильно определить угол наклона верхнего контура, вода не будет нормально циркулировать по системе.

Сильно ли отличается температура на выходе из котла от температуры на последней батареи?

Да. Разница может достигать 45 % — 50 %

Именно поэтому так важно обеспечить правильную циркуляцию теплоносителя

Нужно ли утеплять расширительный бак?

Только если он открытый. Закрытый может работать и без утепления на неотапливаемом чердаке.

Схемы разводки

Если решено использовать однотрубную систему отопления Ленинградка, то схемы разводки могут быть разными. Каждая технологическая схема разводки имеет свои преимущества и недостатки, а также особенности.

Вертикальная схема

Вертикальная разводка отопления Ленинградка в частном доме подходит для двухэтажных построек небольшой площади. Такие разводки бывают открытыми и закрытыми, а циркуляция теплового носителя бывает принудительной или гравитационной.

Реализовать вертикальную схему сложнее, потому что трубопроводы нужно прокладывать вдоль стен под потолком с соблюдением необходимого уклона. Нагретая жидкость попадает из котла в расширительный бак, а далее под давлением движется по трубам к отопительным приборам

Для правильной и эффективной работы всей системы важно установить котел ниже уровня батарей

Горизонтальная схема

В одноэтажных постройках и отдельных помещениях небольшой площади используется горизонтальная схема однотрубной системы отопления Ленинградка. Все радиаторы монтируются в одном уровне вдоль стен по периметру помещения.

Как правило, это схемы с принудительной циркуляцией, поэтому в контуре используется следующее оборудование:

  • циркуляционный насос, установленный на обратном трубопроводе;
  • нагревательный котел (агрегат подключают к системе подачи воды и канализации);
  • расширительная емкость открытого типа с патрубком для слива воды при закипании и спуска воздуха;
  • отопительные приборы с кранами Маевского;
  • трубы для подачи нагретого теплоносителя и отведения остывшего;
  • фильтры для очищения теплового носителя перед его поступлением в котел;
  • краны для слива воды или антифриза из системы либо для ее заполнения.

При использовании расширительного бака закрытой разновидности кроме перечисленного оборудования понадобится воздухоотводчик, манометр и предохранительный клапан. Такие системы называют закрытыми.

Самотек и использование насоса

Отдельно рассмотрим системы отопления Ленинградка в частном доме от газового котла с принудительной и естественной циркуляцией теплоносителя. В первом случае для циркуляции жидкости используется насосное оборудование, а во втором – ток жидкости происходит самотеком за счет уклона труб и гравитации.

Сравнив эти две системы, можно сделать следующие выводы:

Чтобы тепловой носитель нормально циркулировал самотеком, важно правильно подобрать диаметр трубопровода, рассчитать угол наклона и его протяженность.
Контуры с естественной циркуляцией применяют только в одноэтажных домах с небольшой площадью.
В сетях с принудительным током можно применять трубопроводы меньшего сечения. Это позволяет сэкономить на разводке

Более того трубы меньшего сечения лучше смотрятся в интерьере.
В контурах с самотечной циркуляцией нагревательный котел устанавливается ниже уровня отопительных приборов, поэтому в доме должен быть подвал или цокольный этаж. А расширительный бак должен быть установлен в наивысшей точке контура, то есть на чердаке, который нужно хорошо утеплить, чтобы жидкость не замерзла. Разводки с принудительным током не имеют всех этих недостатков.
Если гравитационная система используется в двухэтажном доме, то на втором этаже радиаторы греются сильнее, поэтому для повышения теплоотдачи приборов на первом этаже в них устанавливают больше секций.
Самотечные системы не применяют в домах сезонного проживания и постройках с мансардами. В первом случае система будет замерзать, а во втором – просто нет места для установки расширительного бака.

Устройство и принцип работы системы отопления Ленинградка

Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.


Правильное устройство отопительного контура по ленинградской схеме

Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

  • Котел водяного отопления;
  • Разливная или подающая часть контура с горячей водой;
  • Сборная часть контура отопления для охлажденной воды;
  • Радиаторы или батареи водяного отопления.

Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.


Закольцованный контур по ленинградской схеме

В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.
