Комбинированные котлы «газ-дрова»

Последовательное или параллельное подключение?

Подключение двух котлов может выполняться по двум принципиально разным гидравлическим схемам: последовательно и параллельно.

1. Последовательное подключение. «Обратка» первого котла соединяется с «подачей» второго. То есть теплоноситель проходит последовательно через оба теплообменника. Совместную работу можно организовать в двух разных режимах:Первый котел работает всегда, а второй «добавляется» в периоды повышенного расхода тепла. Ввод резерва, точнее, добавочной мощности — автоматический. Такая схема применяется нечасто. Глубина модуляции мощности у большинства современных котлов достаточна для того, чтобы настроить их на работу в межсезонье и в сильные морозы. Кроме того, практика использования последовательной схемы в бытовом отоплении показывает, что простои второго котла чаще всего оказываются выше 90nbsp;%.
2. Работает или основной, или резервный котел. Переключение выполняется вручную. В схеме обвязки двух котлов обязательно нужно предусмотреть байпасы. По конструкции они напоминают обводы на радиаторах в однотрубной системе отопления. Байпас перенаправляет поток теплоносителя «мимо» теплообменника. Таким образом, один из котлов можно демонтировать для ремонта. Для этого не придется останавливать систему или сливать теплоноситель.

Одна из типичных ошибок при проектировании последовательной схемы, когда только в одном из котлов есть встроенный циркуляционный насос (ЦН), заключается в решении прокачивать теплоноситель только им. Если вы перекроете подачу на него и откроете байпас, насос уже не будет работать. Кроме того, у «чужого» теплообменника гидравлическое сопротивление может оказаться значительно выше, и ЦН не будет справляться. Поэтому в обвязке двух котлов насосов тоже должно быть два.

Параллельное подключение. При параллельном подключении двух котлов «подача» одного соединяется с «подачей» другого. То же самое — с «обраткой». На каждой ветви трубопровода нужно установить запорные вентили. При ручном переключении на резерв достаточно перекрыть только «обратку» от основного котла. Если в нем есть расширительный бак, открытая «подача» позволит оставить его в системе.

Автоматическое переключение потребует монтажа двух обратных клапанов и трехходового вентиля с сервоприводом. Такое решение будет дороже других.

Популярные производители

Котельные станции, работающие на 2 типах топлива, выпускаются как российскими, так и зарубежными компаниями. Продукция отдельных брендов получила положительные отзывы и хорошую репутацию.

Зарубежные

При обзоре импортных производителей котлов можно выделить:

1. Buderus. Немецкая фирма работает с 1731 г., что является подтверждением высокого качества ее продукции.
2. Kentatsu. Японский бренд с историей в 150 лет, который поставляет на рынок сотни моделей климатического оборудования. Котлы фирмы Kentatsu получили доверие покупателей из-за надежности, высокого КПД и долговечности.
3. Roda. Немецкий производитель отопительной техники выпускает агрегаты с повышенной мощностью, установленными манометром и термометром, а также качественной теплоизоляцией внутреннего пространства.

Котел Buderus имеет высокое качество.

Российские

На рынке РФ распространены котлы следующих брендов:

1. «Теплодар». Российская компания, в ассортименте которой есть несколько моделей обогревателей. Техника бренда получила популярность как на местном рынке, так и за рубежом.
2. «Лемакс». Фирма производит надежное и недорогое оборудование.
3. Zota. Российский бренд с десятками моделей универсальных котлов.

Выбор

Выбор котла напрямую зависит от его мощности. Именно этот параметр является основным для потребителей. На втором месте – экономичность котла, и дальше стоимость, габариты.

Рассчитать мощность котла довольно просто. Достаточно запомнить, что на 10 квадратных метров необходимо 1 КВт мощности. Но такая формула весьма условна. Для максимально точного определения необходимой мощности оборудования следует посоветоваться со специалистом

Ведь важно учесть не только площадь дома

Следует также обратить внимание на его теплоизоляцию, на среднюю температуру воздуха в отопительный сезон.

Кроме того, не следует приобретать котел точно такой мощности, которую высчитали по формуле – ее иногда может не хватать. Соответственно, дом не прогреется на самом деле хорошо, а оборудование будет работать «на износ» и может быстрее выйти из строя. То же самое относится к мощным котлам, которые работают в пол-силы. Они также ломаются быстрее.

Важно: рассчитывая необходимую мощность оборудования, следует учесть, что он будет использоваться только для отопления, или и для создания горячего водоснабжения также. Если требуется агрегат и для ГВС – к предполагаемой мощности добавляется минимум 25%.

О производителях

Сегодня наиболее популярными можно назвать комбинированные котлы двух производителей. Это чешская компания ATMOS  и отечественная Теплодар.

Читайте — о чешских производителях котлов отопления.

В первом случае получаем вполне надежную импортную технику, которая отличается простотой эксплуатации. Но вот стоимость таких котлов достаточно высока.

Котлы отечественного производства имеют более доступную цену, легко модифицируются (в продаже есть специальная газовая горелка), а главное – при необходимости сервисное обслуживание всегда доступно.

На комбинированные котлы дрова/газ цена существенно варьируется. Причина тому – разная мощность оборудования. И это еще одна причина, по которой данный параметр следует знать еще до того, как вы придете в магазин выбирать агрегат.

Преимущества и недостатки

Комбинированные котлы отопления газ дрова обладают значительным количеством преимуществ:

• Использование наиболее дешевого и доступного топлива.
• Простота установки и обслуживания.
• Возможность создания ГВС и подключения теплого пола.
• Значительное количество датчиков и возможность автоматизированного контроля работы оборудования.
• Высокий КПД.
• Длительный срок эксплуатации.

Но, как и любое другое оборудование, такие агрегаты имеют все же ряд недостатков:

• Высокая стоимость.
• Необходимость предварительной подготовки места.
• Для хранения запаса дров необходимо выделить дополнительное помещение.
• Ограниченное время работы на дровах (после 4-х часов работы котел нуждается в банальном пополнении топлива).
• Необходимость регулярной чистки от остатков горения.
• Необходимость регулярной чистки дымохода. Мало кто знает, что изрядно засорившийся дымоход – одна из причин нарушения отвода дыма. Соответственно, причина, по которой оборудование может плохо функционировать.

Вывод

Отопительные комбинированные котлы дрова газ – прекрасное решение для любого дома. Будьте внимательны при подсчете мощности и установке оборудования, и в вашем доме всегда будет тепло и уютно.

Газовый котел для отопления квартиры – нюансы его работы

Котлы отопления для частного дома: газ, электричество, дрова – что лучше?

Твердотопливные котлы отопления: плюсы и минусы использования

Липецкие газовые котлы отопления – почему они столь популярны?

Котел на сжиженном баллонном газе – подводные камни использования

Преимущества и недостатки комбинированных котлов

Первоочередным критерием для выбора источника тепла и вида топлива, как правило, является экономика. Отопительная установка обязана обеспечить нужное количество тепла для дома, при этом затраты на энергоносители для нее должны быть минимальными

Такой критерий, как удобство и комфорт в эксплуатации, который может дать комбинированный котел, обычно во внимание не принимается

Многие специалисты, занимающиеся установкой и обвязкой отопительных агрегатов, подтверждают следующий факт: домовладелец, имеющий бытовой котел на твердом топливе, спустя какое-то время обращается к мастеру с просьбой установить еще один электрический либо газовый отопитель. Каждый человек хочет иметь в своем доме приемлемый для него комфорт и удобства, комбинированный котел для отопления частного дома газ-дрова может их обеспечить.

В эксплуатации гибридных установок учтена и экономическая составляющая. Сжигая дрова как более доступный для вас вид топлива, вы экономите средства и переходите на природный газ только по необходимости. Ведь если теплоноситель в системе остынет, то все равно придется затратить вдвое больше дерева, чтобы нагреть его до необходимой температуры. Газовая горелка же в автоматическом режиме будет поддерживать требуемую температуру, пока вы не загрузите следующую порцию дров.

Многотопливный котел

Если для обогрева дома постоянно используются электрические или газовые котлы отопления, можно оказаться в ситуации, когда вам не хватит лимитов, выделенных на электроэнергию или магистральный газ. Чтобы отапливать свое жилище, приходится приобретать дополнительно твердотопливную установку, избегая повышенной оплаты за использованные сверх лимита энергоносители. Возможно, находясь в ограниченных условиях их подачи, следует сделать ставку на комбинированный котел для отопления частного дома газ-дрова.

Такой же вывод можно сделать, если у вас нет возможности закупать или хранить древесину в нужном количестве на весь отопительный период. Здесь могут быть уместны комбинированные твердотопливные котлы отопления с одной камерой, которую можно переоборудовать под разные виды топлива. Вначале отапливать свой дом дровами, а когда они закончатся, установить горелку и остаток зимы топить природным газом.

Как и любое другое оборудование, комбинированные котлы газ-дрова имеют свои недостатки:

• Вес и габариты установок достаточно велики.
• Высокая стоимость оборудования оправдывается его функциональностью, ведь вы получаете 2 котла в одном.
• Длительность горения топки с дровами невелика, поскольку часть объема установки отведена под вторую камеру сжигания газа.
• КПД гибридных котлов несколько ниже, чем у собратьев, сделанных отдельно под каждый вид топлива.
• В силу своих конструктивных особенностей универсальные котлы отопления сложны в установке, настройке и обслуживании. Это предполагает постоянную привязку к той или иной сервисной службе.

Особенности дровяных котлов

Дровяные котлы могут отличаться размером камеры сгорания, конструкцией и материалом, из которого они произведены. Для создания теплообменника такого котла чаще всего используют чугун или сталь. У каждого из этих материалов есть свои преимущества и недостатки, чугунный теплообменник обеспечивает стабильную работу и долго остывает, облает длительным сроком эксплуатации, обычно не меньше 20 лет, но при частых и резких перепадах температур может подвергаться разрушению. Стальной является более термоустойчивым, но имеют не такой большой срок службы, около 10−15 лет и могут подвергаться коррозии.

Особенности эксплуатации данных отопительных приборов длительного горения:

• Угарный газ, который выделяется при работе котла, не поступает в дымоход, а служит сырьем для выработки горючего газа, это обеспечивает экологическую чистоту;
• Нагрев теплоносителя производится неравномерно;
• Процесс горения топлива может поддаваться регулировке при помощи подачи воздуха;
• При сжигании топлива выделяется большое количество сажи и золы;
• Для работы такого котла требуется наличие дымохода в помещении;
• Необходимо контролировать сухость топлива, при большой влажности древесины, ее энергетические качества сильно снижаются;
• Нужно наличие свободного пространства для хранения топлива и расположения самого котла вдали от всех приборов и поверхностей.

К преимуществам котлов длительного горения относят:

• Наличие высокого уровня КПД, а также регулировка температуры водоснабжения;
• Возможность использования различных видов топлива, комбинирование их;
• Отсутствие необходимости подключения к различным коммуникациям, работа котла автономная;
• Возможность отапливать различные помещения и постройки;
• Экономия средств на приобретении топлива.

Способы установки и подключения к отопительной системе

Особенности монтажа котла зависят от его строения. Под тяжелую технику требуется выделять отдельное помещение и обустраивать прочный фундамент.

С кранами на подаче и обратке

Основная опасность заключается в монтаже на участке отсекающего вентиля. Если после использования газового котла запустить твердотопливный, но забыть открыть клапан, это приведет к аварийной ситуации. При нагреве вода начнет увеличиваться в объемах, а закрытые краны не смогут пропустить ее, поэтому расширительный бак будет поврежден. В продвинутых моделях проблема исключается электроникой.

Схема подключения котла с кранами.

С краном только на обратной трубе

Чтобы избежать любых угроз, связанных с закрытым клапаном, можно отказаться от его использования. В таком случае запертый кран будет останавливать циркуляцию воды в неиспользуемой котельной установке. В свою очередь, отсутствие клапана на подающей трубе позволит избыточной жидкости вытекать из котла. Однако при таком монтаже отсутствует возможность разборки агрегата для обслуживания или ремонта.

С промежуточным теплообменником

Государственные органы не запрещают устанавливать такой элемент для объединения котлов в один комплекс. В этом случае вода, которая размещается в контуре обогрева, отделяется от теплоносителя в открытой части агрегата с расширительным резервуаром.

С дополнительным расширительным баком

Наиболее подходящая схема соединения — монтаж закрытого диафрагменного резервуара. Его можно купить отдельно (продвинутые котлы с навесной конфигурацией уже имеют бак).

Дополнительный расширительный бак можно купить отдельно.

Установка газового котла и техника безопасности

При монтаже универсальных теплогенераторов необходимо соблюдать требования пожарной безопасности и строго следовать инструкции по эксплуатации.

Требования к помещению

Оно должно быть утепленным, непромерзающим. Требования к дымоходу зависят от производительности агрегата. Поверхность, на которую монтируется котел, должна иметь прочный фундамент. Пол должен выполняться из негорючих материалов. Используются бетон, керамическая плитка.

Важно ровно выставить оборудование на полу. Для проверки нужно использовать строительный уровень

При необходимости под ножки аппарата следует подложить прокладки из негорючего материала.

Установка газового котла предполагает подключение труб отопления и водопровода.

Если в помещении полы изготовлены из дерева, допускается установка аппарата на подложку из бетонного блока толщиной не менее 10 см, на который сверху кладут лист металла от 8 мм. Другой способ – использование огнеупорных плит. Элементы конструкции помещения, рядом с которыми монтируется котел, защищаются жаропрочными материалами – асбестом, металлическими листками. Расстояние между поверхностью аппарата и стенами должно составлять не менее 300 мм.

Комбинированный котел электричество+дрова

Как возможно совместить в одном котле два таких разных вида топлива? Все дело в уникальной и продуманной конструкции. К тому же, как уверяют специалисты, это самая простая и практичная конструкция из всех комбинированных котлов отопления.

Если рассмотреть внимательно многотопливные котлы типа «электричество+дрова», то можно заметить, что от твердотопливных их отличает лишь установка одного прибора. Это ТЭН, с помощью которого нагревается теплоноситель в системе отопления. Кстати, нагрев производится прямым воздействием, потому что ТЭН вмонтирован в теплообменник. Так что никаких посредников между нагревательным элементом и теплоносителем нет.

Как и все современные котлы, этот оборудован отличной системой автоматики. Она контролирует и регулирует температурный режим внутри дома за счет увеличения или уменьшения мощности отопительного агрегата.

Автоматика котла позволяет переходить на режимы, где используется тот или иной вид топлива. Заметим, что производители предлагают сегодня два варианта перехода:

• Автоматический.
• Ручной.

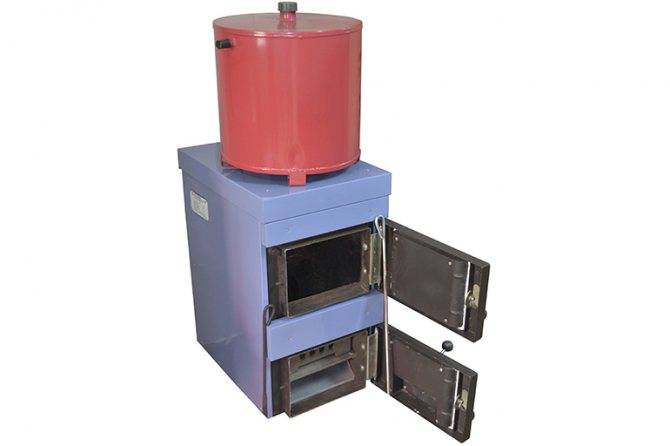

Комбинированный котел отопления

Какой лучше, каждый потребитель решает сам. Отметим лишь, что ручной переход проще, да и котел при этом будет стоить меньше. Автоматический вариант удобнее, но цена таких котлов слишком высока. Однако именно эти отопительные приборы сегодня очень популярны. Дело в том, что при снижении мощности котла, работающего на дровах, в автоматическом режиме включается ТЭН. Он подпитывает систему отопления необходимой тепловой энергией.

К примеру, закладка дров была сделана вечером. Естественно, до утра ее тепла не хватит, и за ночь температура может упасть до критической. Автоматика не будет ждать, когда кто-то включит электрический нагревательный элемент вручную. Она сама подаст ток на ТЭН. В этом и заключается функциональность универсальных котлов отопления.

Комбинированные котлы, где используются дрова, в основном работают на электричестве. Дрова приходится разжигать, когда электрический ток перестают подавать в линию. А в загородных поселках зимой это случается нередко. Поэтому хозяин должен заранее провести закладку дров внутрь топки, чтобы быть во всеоружии. Останется только поджечь твердое топливо. Так как температура внутри системы отопления нормальная, то и сильного пламени для ее поддержания не требуется.

Требования монтажа

По сравнению с обычными отопительными приборами к монтажу и обслуживанию комбинированных агрегатов предъявляются более жесткие требования:

• Во-первых, многотопливные котлы необходимо устанавливать только в отдельных помещениях. Для них выделяется топочная или небольшая котельная, что зависит от размеров и производительности оборудования.
• Во-вторых, это помещение должно соответствовать правилам пожарной безопасности. В нем должен быть хорошо работающий дымоход и вентиляция.
• В-третьих, под универсальный котел обязательно заливается фундамент.

Преимущества универсального котла электричество+дрова

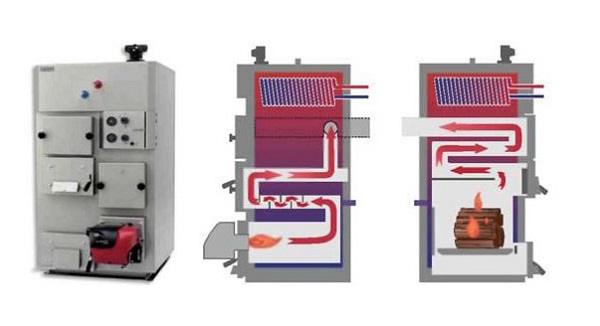

Устройство комбинированного котла

Отметим лишь некоторые его достоинства:

• Подобная комбинация позволяет использовать самый доступный и дешевый вид топлива — древесные отходы. А универсальность достигается наличием двух видов энергоносителя. Их можно применять отдельно или в сочетании при определенных условиях эксплуатации.
• К сожалению, дешевый природный газ доходит не до всех потребителей. Так что электроэнергия — это самый доступный вид топлива, а дрова — самый дешевый. Такое сочетание позволяет говорить и об экономичности котла, и о его практичности.
• За счет использования ТЭНа котел можно отнести к экологичным отопительным агрегатам.
• Современный подход к созданию удобных и комфортных условий эксплуатации, включающих в себя установку блока автоматики и программаторов. Это дает возможность легко обслуживать систему отопления и экономить время на эти процессы.
• Продуманная конструкция агрегата позволяет сэкономить топливо на тепловых потерях. И это еще один плюс в карман потребителя.

Типы комбинированных котлов

Для отопления приусадебных жилых построек более часто применяют котлы для отопления частного дома в схеме «электричество – твердое топливо».

Конструктивно они изготовлены, как и твердотопливные напольные котлы, и могут быть выполнены стальными или чугуными. В качестве твердого применяют дрова, наиболее дешёвое топливо в местах, где отсутствуют газовые сети и централизованный подвоз угля.

ТЭНы, выполняют роль поддержки тепловых процессов в ночное или при отсутствии основного источника. После того, как дрова прогорят, и температура в сети начинает падать, датчик температур подает автоматический сигнал для включения одного или группы ТЭНов. При поступлении в топку основного топлива — ТЭНы отключаются.

Виды комбинированных котлов:

Лучшими многофункциональными установками являются отопительные котлы, способные функционировать работать на газовом, печном и твердом топливе, а также с использованием электрических ТЭНов.

Многотопливные

Источник фото: barrakuda.com.ua

Конструкция такого котла должна учитывать требования безопасной эксплуатации для всех используемых видов топлива:

1. Бесперебойной подачи электроэнергии.
2. Организованной поставки топлива к агрегату.
3. Безопасность места хранение горючих материалов в соответствии с действующими нормами.
4. Пожаробезопасный выбор диаметра дымовой трубы, поскольку объем уходящих газов из топки для каждого топлива разный.

Перед выбором многотопливного котла выполняют технико-экономический расчет вариантов использования топлива и оборудования, стоимость которого значительно превышает однотопливные устройства.

Это довольно прикидочный расчет, поскольку не учитывает геометрии здания: высоты потолков, этажность и теплоизоляцию дома.

Поэтому вводится поправочный коэффициент из расчета 25-30%.Исходя из этого правила для обогрева 100 м2 необходим одноконтурный котел с нагрузкой 10-15 кВт, а двухконтурный 15-20 кВт.

Комбинация «дрова — электричество»

Эта комбинация топлива – самое простое решение с неоспоримыми преимуществами. В совмещении этих видов ресурсов больше всего экономии получается в начале и в конце отопительного сезона, то есть осенью и весной, а также, в при ночных режимах для поддержания температуры, частного дома с отоплением на дровах и даже на печи.

Особенно интересен этот вариант в домах, у которых установленные дифтарифные электросчетчики с ночным минимальным тарифом за 1 кВТ.

Фото: haustechnikdialog.de

Сегодня самой эффективной системой подогрева воды является электричество, обеспечивающее быстрый нагрев, поддержание температурного графика и минимальные капитальные вложения на установку.

Схему комбинированного котла «дрова — электричество» достаточно просто реализовать самостоятельно, потребуется в теплообменник или накопительный бак врезать ТЭНы и установить элементарный блок управления по датчикам температур нагреваемого контура, таким образом, будет реализована схема работы котла на дровах и электричестве.

Газ – электричество

Оборудование в схеме газ/электро обладают лучшей вариативностью, поскольку могут подсоединяться к нескольким отопительным системам и выполнять обвязку нескольких тепловых контуров.

Характеристики комбинированных отопительных устройств по схеме «газ -электричество»:

1. Минимальные габариты и возможность настенной установки.
2. Низкий уровень электропотребления от сети.
3. Низкий ценовой диапазон, поскольку отсутствует необходимость разделения топки и второй контур.
4. Маломощные ТЭНы для создания диапазона температуры.

Дрова – газ

Очень экономичная схема с раздельными топками и двумя теплообменниками. Для нее потребуется специальное разрешение от газовой инспекции, поскольку конструкция твердотопливной части, не должна ухудшать работу газовой системы.

Она предусматривает разные топочные устройства и оснащена двухконтурной системой. Первый для нагрева теплоносителя отопления, а второй – ГВС. Современные универсальные котлы, используют газогенерацию, что увеличивает время автономности до 12 часов.

Фото: 1remstroy.ru

Датчики контролируют температуру теплоносителя и при снижении ее ниже минимальной величины, подается сигнал на газозапорный клапан, который открывается, а газ поджигается с помощью пьезорозжига. При падении давления газа ниже допустимого уровня, клапан закрывается, а его поступление прекращается, с подачей звукового сигнала.

Есть ли особенности в эксплуатации?

При покупке комбинированного котла с дровяным и газовым отоплением надо учитывать несколько эксплуатационных моментов, без соблюдения которых использование дров в качестве основного источника тепла может привести к тому, что универсальный метод окажется причиной немалых проблем.

Так, дровяной котел во время своей работы понемногу засоряет дымоход сажей, которую надо периодически прочищать. Без этого эффективность отвода дыма постепенно будет уменьшаться, вплоть до появления проблем с розжигом, задымлением помещения и т.п.

Рис. 4 Дымоходы требуют регулярной чистки

Если отопление на газу или электричестве может работать непрерывно, то дровяной котел полностью прогорает максимум через 3-4 часа, после чего система отопления неизбежно начинает остывать. Загрузка новой порции осуществляется вручную, что требует наличия дома владельца. Поэтому нередко комбинированные модификации с дровяным или же пеллетным топливом используют по возможности в режиме отопления от газа.

Пеллеты отчасти позволяют автоматизировать процедуру отопления дровяным топливом, но все равно придется следить за процессом. Да и запас надо создавать заблаговременно, иначе можно остаться без отопления в самый холодный период года.
