Как выбрать котел для бани

Устройство котла

В конструкцию котла обязательно должны входить следующие составные части:

• Топка — камера из толстостенного металла, где происходит процесс горения топлива. Дном топки является колосниковая решётка, через которую зола высыпается в поддувало.
• Поддувало — пространство под топочной камерой. Используется для сбора и удобного извлечения зольных отходов, а также забора воздуха в топку, необходимого для горения топлива.
• Каменка — специальная ёмкость, заполненная камнями. Осуществляет перераспределение и отвод тепла.
• Бак для нагрева воды — размещается чуть выше топки.
• Теплообменник — небольшая ёмкость, предназначенная для передачи энергии сгорающего топлива теплоносителю.
• Дымоход — канал, необходимый для отвода дыма. Берёт начало от топочной камеры, далее проходит через бак или каменку, нагревая их и заканчивается дымовой трубой. Для регулировки тяги снабжается задвижкой или шибером.

Правила установки

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог

Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.

В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.

В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.

Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.

При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.

Правила установки котла

Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

• Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
• В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
• Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

Установка котла

При установке оборудования все требования, предъявляемые к дровяным печам и к электрическим котлам, суммируются, и это необходимо учесть. Прежде всего, придется изолировать поверхность пола и прилегающих стен от воздействия температуры. Под котел устанавливается асбестовая плита, которая одновременно служит ровным основанием и защищает напольное покрытие от возгорания. Подобные меры придется предусмотреть и для защиты отделки стен.

Чтобы не нагружать бытовую сеть, для электрического отопления должна быть выделена отдельная линия. Такие работы могут производить только представители подразделения службы электросетей.

Отопительный котел

Правила установки

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог

Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.

В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.

В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.

Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.

При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.

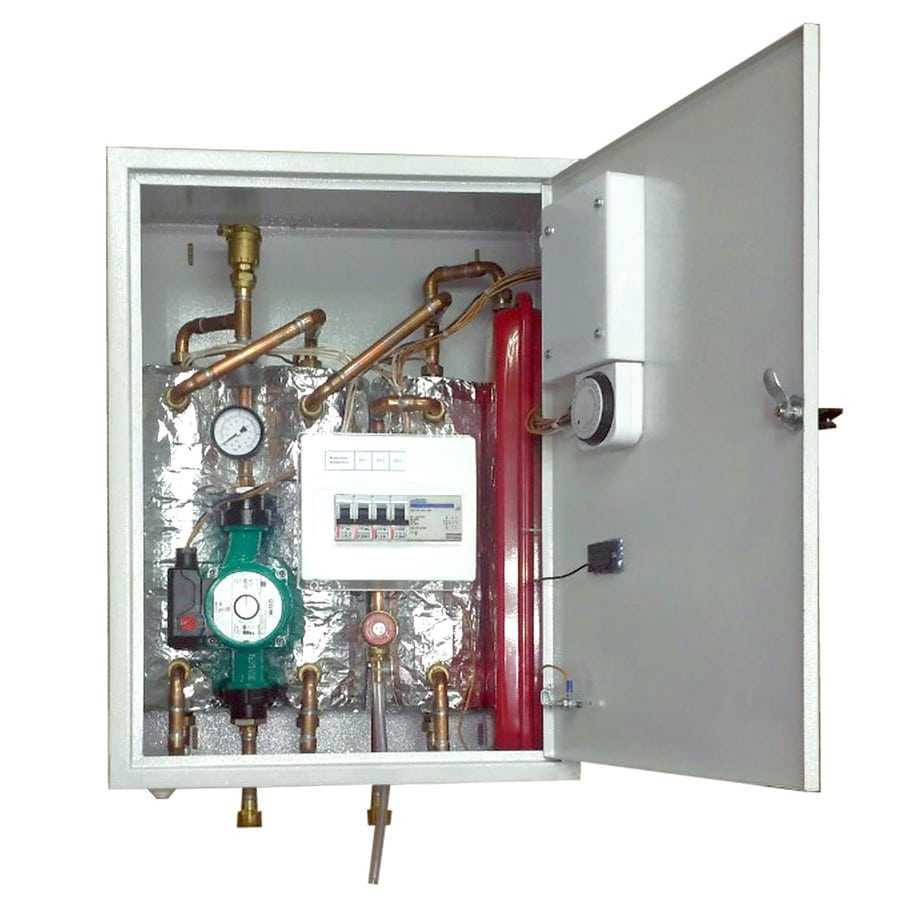

Виды электрических котлов для бани

Ведущие производители отопительной техники предлагают пользователям стандартные модели с ТЭНом, индукционные и электродные вариации. Последние привлекают своей технологичностью, но их нельзя назвать однозначно лучшими по сравнению с котлами на привычных нагревателях.

Электродные и индукционные

На них базируются прогрессивные системы обогрева, тем не менее, они не обрели широкого распространения среди соотечественников. Электродные котлы нуждаются в подготовке воды по особой технологии, если не контролировать состав поступающей жидкости, будут поставлены под сомнение экономичность и полноценность работы оборудования. Индукционные агрегаты представляют собой полноценные системы, под которые нужно обустраивать отдельное помещение, к тому же они реализуются в высоком ценовом сегменте.

Электрический котел для бани индукционный

ТЭНовые модификации

Такие электрокотлы доставят меньше проблем с точки зрения монтажа и эксплуатации, они стоят дешевле и не требуют дополнительных вложений. Чтобы гарантировать более длительный срок службы, лучше отдавать предпочтение моделям, подготовленным к дальнейшей замене нагревательного элемента, имеющим фильтры для очистки поступающей воды.

Если рассматривать проблему установки, более рациональны настенные агрегаты, так как они не займут полезное пространство бани. Но нужно отнестись внимательнее к вопросу размеров прибора, подчеркнутая компактность должна насторожить: урезание объема может создать увеличенную нагрузку на ТЭН, что сократит эксплуатационный ресурс прибора.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

• листовая сталь (5 мм) для стенок конструкции;
• сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
• заводские элементы котла (дверки, краны, бак и проч.);
• пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
• швеллеры;
• жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
• асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листаСварка корпуса из вырезанных по разметке листов сталиСварка корпусаСварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печиВвариваем отрезок трубы внутрь корпуса печиФормируем бак для воды. В топочной камере прорезаем отверстие для дымоходаБак для воды и дымоход с задвижкойОборудуем печь топочной дверцейСзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

Пример обкладки печи в бане кирпичомПример обкладки печи в бане кирпичом

Виды

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

1. Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
2. Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
   • Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
   • Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
   • Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

1. Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
   • Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
   • Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
   • Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
2. Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
3. Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
4. Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
5. Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

• цилиндрическим;
• горизонтальным;
• фигурным;
• прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Наличие емкости для подогрева воды

Этот параметр может значительно повлиять на выбор конкретной модели котла

На что обращать внимание?

1. Месторасположение. Емкость может устанавливаться на трубе дымохода или на одной из поверхностей котла. В первом случае вода будет нагреваться медленнее, зато реже закипать. Во втором случае все наоборот – греется быстрее и закипает чаще. Второй вариант размещения имеет одно превосходство – вода остается горячей более длительное время за счет передачи стенками тепловой энергии.

2. Материал изготовления. Можно встретить емкости для воды как из нержавеющих, так и из черных металлов. Конечно, первый вариант предпочтительнее, но здесь уже появляется фактор цены.

3. Объем. Практика показывает, что приобретать котлы и емкостями для нагрева воды объемом менее десяти литров нецелесообразно.

4. Возможность установки дополнительного оборудования для автоматического наполнения емкостей водой. Наличие в бане водопровода намного улучшает комфортность банных процедур, нет надобности постоянно подливать воду и следить за ее температурой.

Иногда встречаются модели с закрытыми емкостями, позволяющими подключать водяное отопление помещений. Довольно практичные котлы, такие целесообразно покупать для больших бань. Но нужно иметь в виду, что теплоотдача котла на обогрев парной уменьшается.

Пример установки выносного бака в соседнем помещении

Требования к установке печи

Остальные работы по монтажу печи проводят в соответствии с такими требованиями:

• Монтируют печь на заранее созданное основание. Его устанавливают в двадцати сантиметрах от стены.
• В месте, где дымоход будет выводиться наружу, создают утолщение в 120 мм.
• Трубу между потолком бани и крыши обрабатывают известкой.
• Высота части трубы, которая будет выступать над кровлей, должна быть минимум полметра.
• Полок необходимо установить рядом со стеной, где помещена печь. Человек, сидящий на нем, не должен доставать головой до потолка.

Такие условия позволяют установить печь в бане более рационально, не допустив распространенных ошибок.

При создании печи из трубы можно допустить ошибку. В результате оплошности конструкция будет функционировать недостаточно эффективно. Поэтому в процессе создания печи следует учесть некоторые советы. К примеру, исключить быстрое выдувание тепла из конструкции поможет установка в дымоходную трубу подвижной задвижки.

Когда скапливается много сажи, она может возгореться. Чтобы не допустить такой ситуации, стоит оборудовать горизонтальную печь дожигателем. Для этой цели в определенном участке стенки трубы выполняют два отверстия, в которые впоследствии монтируют металлические трубочки, загибающиеся в сторону трубы. Это позволяет исключить образование копоти. В результате в топку будет поступать больше кислорода, а дрова будут догорать полностью.

Учитывая эти советы, можно собрать печь, способную эффективно прогревать баню. При этом дров расходуется не очень много. Объем бака для воды зависит от особенностей корпуса.

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

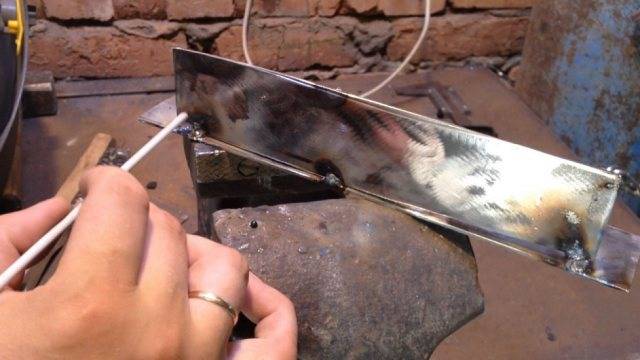

• Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
• Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
• Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Печь горизонтальная

Чертеж печки из трубы не очень сложен. На основе этой конструкции выпускаются печи «Жара». Они немного доработали ее, но суть осталась та же.

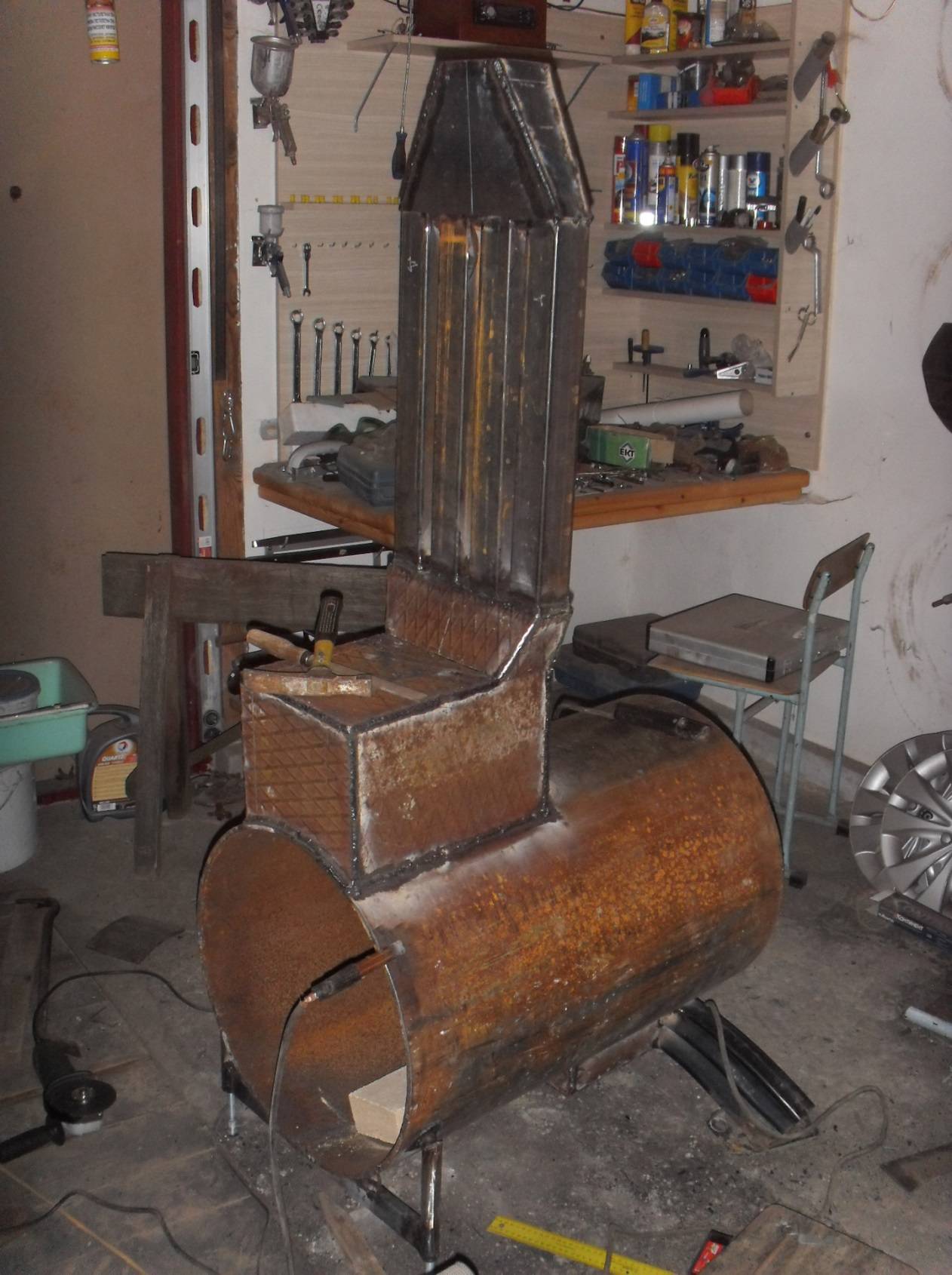

Банная печь из трубы горизонтальная

Для горизонтальной печи из трубы понадобится:

• сварочный аппарат;
• электроды для сварки;
• инструменты для резки металла (например, ножовка по металлу или болгарка);
• два отрезка трубы размером в 75 см и Ø 53 см, толщина стенок около 10 мм;
• труба Ø 20 см и длиной в 35 см (для обустройства полусферы);
• труба Ø 11,4 см (для дымохода);
• колосники (или стальной прут для их изготовления);
• стальная арматура (для колосников и решетки);
• дверные петли (2 комплекта);
• несколько металлических листов, толщиной 8–10 мм;
• несколько листов нержавейки (для изготовления бака для воды);
• кран врезной металлический;

Особенностью такой конструкции является то, что бак для воды можно расположить как непосредственно на корпусе топки, так и привешивать за ней. Бак делают часто отдельно. Это намного удобнее.

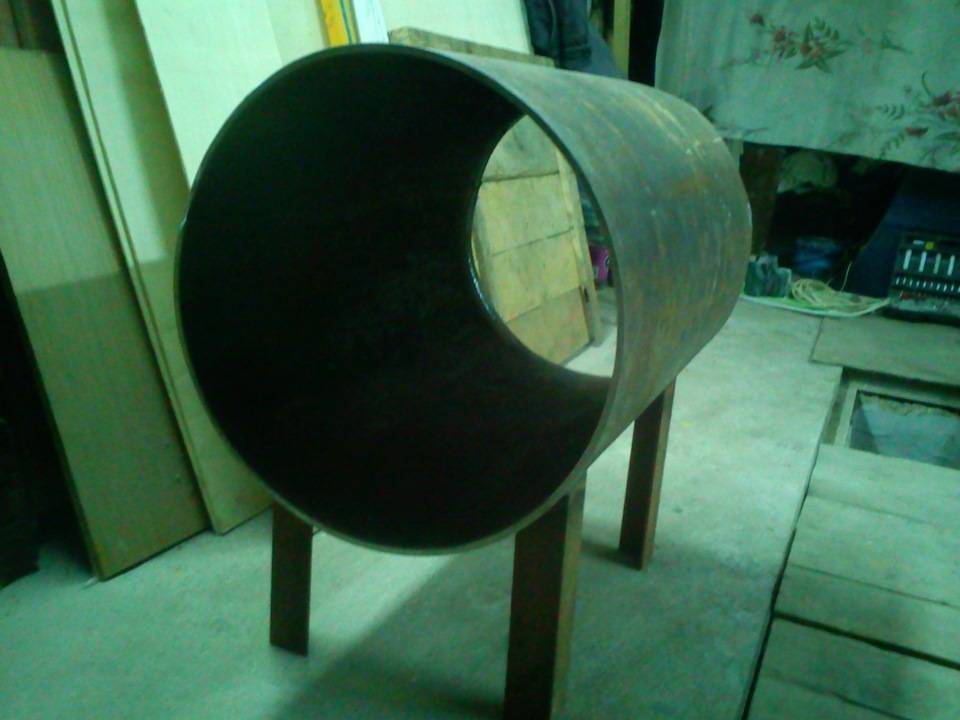

1. Основную трубу располагаем горизонтально. Можно сразу приварить ножки для устойчивости, а можно сделать их цельными, добавив при разметке торцевых частей.
2. Отступаем от нижней точки трубы расстояние равное 1\3 диаметра и на этой высоте замеряем расстояние между стенками трубы. Из листа металла вырезаем прямоугольник длиной в 750 мм и шириной равной замеренному расстоянию. Это будет площадка для закладки дров. В центре прямоугольника вырезаем квадратное или прямоугольное отверстие под колосниковую решетку. Если вы не хотите покупать промышленные колосники можно просто наварить прутья арматуры в виде решетки.
3. Вставляем полученную конструкцию в трубу и закрепляем при помощи сварки.
4. Из листов металла вырезаем два прямоугольника шириной в 53 см и длиной в 70 см. Это будут торцевые части нашей печи. Привариваем их к торцам основной трубы.
5. На лицевой стороне при помощи болгарки вырезаем прямоугольные отверстия для дверок поддувала и топливной камеры, оборудуем дверцы (привариваем петли, запоры и устанавливаем на место).
6. В верхней части основной трубы ближе к задней стенке прорезаем отверстие для выхода дыма. Его размеры и форма неважны, но не слишком большое, конечно.
7. Трубу Ø 20 см и длиной 35  см разрезаем пополам и завариваем торцы у одной половинки, ближе к середине прорезаем отверстие под дымоходную трубу (форма и диаметр должны совпадать).
8. Далее «накрываем» корпус приготовленной полусферой так, чтобы отверстия в корпусе и «крышке» не совпадали (был смещены друг относительно друга). Это нужно для создания дополнительного зигзага при выходе дыма, чтобы печь не остывала слишком быстро. Скрепляем конструкцию сваркой.
9. В отверстие под дымовую трубу вставляем патрубок и привариваем.
10. Из арматуры изготавливаем корзину для камней и располагаем ее сверху над топкой вокруг дополнительной полусферы.
11. Из листов нержавеющей стали изготавливаем бак для воды, оснащаем его крышкой и креплениями, при помощи которых бак может навешиваться на заднюю стенку печи.

Банная печь из трубы горизонтальная. Схема

Вот и все, наша самодельная печь для бани из трубы, расположенной горизонтально, готова. Как вы, наверное, уже поняли, изготовить печь из металла для бани своими руками не так уж и сложно.

Банная печь из трубы горизонтальная

Бывают варианты с открытыми или закрытыми каменками, да и конструкция баков может быть встроенной, расположенной непосредственно на корпусе или вовсе вынесенной отдельно (например, на стену). Есть, например, еще вот такой вариант с открытой каменкой.

Печь из трубы с открытой каменкой, сделанная умельцем
