Инструкция по подключению и настройке
Подключение котлов Buderus производится после установки на несущую стену или опорную конструкцию.
Присоединяются необходимые коммуникации:
- Газовый трубопровод.
- Прямая и обратная линии отопительного контура.
- Подача воды.
- Электропитание.
Особое внимание необходимо уделять соединениям газовых патрубков. Электропитание должно подаваться через специальную розетку с заземляющим контуром. Настройка котла заключается в установке верхнего и нижнего пределов температуры нагрева теплоносителя, а также — в установке параметров подачи газа и воды
Настройка котла заключается в установке верхнего и нижнего пределов температуры нагрева теплоносителя, а также — в установке параметров подачи газа и воды.
Все первичные настройки обычно производятся на предприятии, при установке выполняют лишь частичные коррективы в соответствии с имеющимися условиями. От пользователя требуется лишь регулировка температуры в рабочем порядке.
Все настройки и подключение должны выполнять специалисты из сервисного центра, иначе гарантийный договор считается расторгнутым по инициативе владельца и возникает опасность вывода котла из строя.
Популярные модельные линейки
Наш обзор был бы не полным, если бы мы забыли рассмотреть самые популярные модели котлов. Давайте посмотрим, что мы можем приобрести в магазинах, торгующих теплотехникой. Начнем мы с самых простых бытовых газовых котлов Будерус.
Logamax U072
Это идеальный агрегат для наших суровых российских реалий. Газовый котел может работать в самых жестких условиях – при перепадах напряжения, при скачках давления газа и воды. На выбор пользователей представлены модели мощностью 12, 18, 24 и 35 кВт. Техника отличается небольшим уровнем шума, наличием защиты от замерзания. Для того чтобы газ зажигался тихо, без хлопков и грохота, специалисты Будерус наделили оборудование системой электронного розжига. Она обеспечивает плавное поджигание газа. Отапливаемая мощность составляет от 110 до 240 кв. м.
Газовые котлы Будерус Logamax U072 отличаются небольшими габаритами и могут работать в частных домах и квартирах. Они неприхотливые и тихие, удобные в управлении и диагностике. Используя внешние пульты с поддержкой технологии Open Therm, вы сможете настроить технику по своему вкусу – это позволит сэкономить на потреблении газа и создать в обогреваемых помещениях оптимальные и комфортные условия.
Logamax U052/054
Перед нами простые, но от этого не менее функциональные газовые котлы от компании Будерус. Они собираются по проверенной схеме, что позволяет рассчитывать на большой срок службы и минимальное количество поломок. Если вам действительно нужна качественная и недорогая техника, выбирайте газовые котлы Будерус Logamax U052/U054. Они представлены в нескольких вариантах – с одним или двумя контурами, с открытой или закрытой камерами сгорания. Мощность варьируется от 7,8 до 28 кВт.
Газовые котлы Logamax U052/054 могут работать не только на природном, но и на сжиженном газе. При необходимости, к ним могут подключаться системы теплых полов. КПД линейки достигает 92%, а предварительное смешивание газа и воздуха в сочетании с низкоэмиссионной горелкой позволили снизить количество вредных соединений в продуктах сгорания. Внутри котлов уже есть вся необходимая для подключения и работы обвязка. Отличная серия для тех, кто ценит надежное и простое отопительное оборудование.
Logamax plus GB172
Перед нами серия высокотехнологичных газовых котлов от компании Будерус. Производитель наделил оборудование выносливым теплообменником, легко поддающимся чистке. Помимо этого, внутри мы найдем надежную обвязку и удобную панель управления – она может управлять не только самими котлами, но и внешним оборудованием (солнечные коллекторы, бойлеры). Также предусмотрена возможность организации управления в дистанционном режиме через интернет, используя фирменное приложение от компании Будерус.
Котлы характеризуются высокой экономичностью, позволяя на 5-10% сократить потребление газового топлива. Они могут работать на природном или сжиженном газе, мощность модельного ряда варьируется от 30 до 42 кВт. Максимальная обогреваемая площадь – до 420 кв. м. Дополнительным плюсом станет отличный дизайн передней панели – она закрыта прочным черным стеклом, что позволит вписать технику в любой интерьер.
Bosch Gaz 6000 W WBN 6000-24 С
Технические характеристики:
- тип – настенный, двухконтурный;
- котел оборудован закрытой камерой сгорания;
- в нем установлен расширительный бачок объемом 8 л;
- производительность горячей воды – 13,7 л/мин;
- диапазон полезной мощности – 7,2-24 кВт;
- температура системы отопления – от 40 до 82 °C;
- размеры котла (В/Ш/Г) 700/400/299 мм;
- агрегат весит 34 кг;
- расход природного газа – 2,1 м³/ч, а сжиженного – 1,5 кг/ч;
- максимальное допустимое давление на входе – 10,5–16 мбар;
- два теплообменника: медный и стальной;
- КПД равен 93,2%.
Описание модели
При небольших компактных размерах котел имеет множество нужных и полезных функций. Он оснащен ЖК-дисплеем с большим подсвеченным экраном и кнопочным управлением. На экран выводятся данные о работе системы. Прибор наделен функцией автоматической настройки параметров, самодиагностики оборудования и аварийной сигнализации.
Для контроля над безопасностью эксплуатации котел имеет датчики температуры воды, давления, протока с фильтром грубой очистки.
Он оборудован манометром, циркуляционным трехскоростным насосом, системой защиты от перегрева, автоматическим воздухоотводчиком и предохранительным клапаном.
Преимущества и недостатки
Простота в управлении, компактность, отсутствие шума во время работы, высокая производительность, стабильность работы при перепадах давления, хорошая теплоотдача.
К недостаткам можно отнести чувствительность теплообменника к жесткой воде (накипь, отложения).
Монтаж и инструкции
Котел подключается только в закрытые системы ГВС и отопления, все остальные установки считаются применением не по назначению.
Для сохранения гарантии необходимо следовать некоторым рекомендациям:
- монтаж оборудования проводится в полном соответствии с требованиями проекта и производителя;
- работы по установке, настройке и запуску котла должны производиться работниками сервисного центра с лицензией на разрешение оказания подобных услуг;
- ремонт, переделка оборудования доверяется только специализированной организации;
- все меняемые и устанавливаемые запчасти должны быть оригинальны;
- надписи на корпусе котла сохраняются в целости на протяжении всего срока работы.
Твердотопливные котлы Будерус Логано / Buderus Logano обзор
Компания выпускает твердотопливные, газовые и дизельные котлы, а также водогрейное оборудование.
Что касается твердотопливных котлов Будерус, то они интересны потребителю тремя сериями:
- Это серия Buderus Logano S 111 – стальные отопительный твердотопливные котлы мощностью от 12 до 45 киловатт.

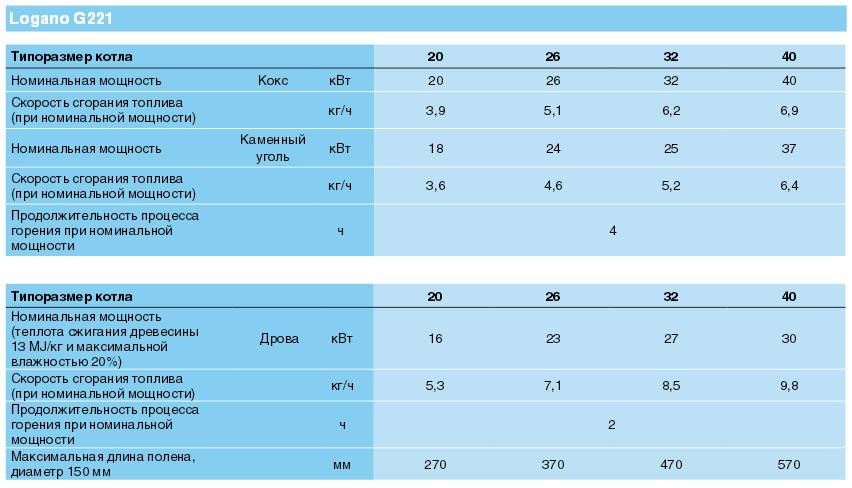

- Серия Buderus Logano G 221 – твердотопливные котлы длительного горения мощностью от 20 до 40 киловатт и с чугунным теплообменником.

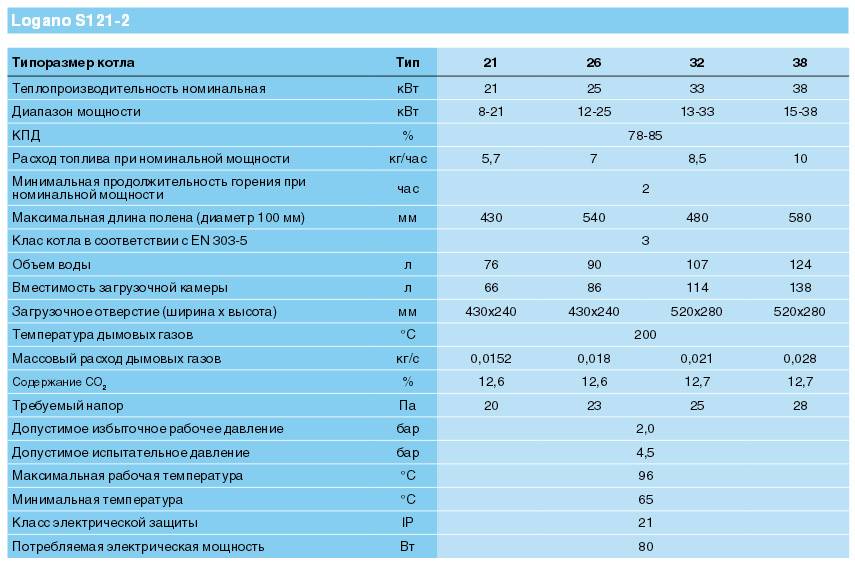

- Серия Buderus Logano S 121 – твердотопливные пиролизные котлы (длительного горения) мощностью от 21 до 38 киловатт.
Эти три серии котлов на твердом топливе представлены в России, есть хорошо развитая сеть дилерских и сервисных центров
А самое важное – есть сеть складов с запчастями к этим сериям котлов. Это значит, что если ваш котел «приболел» в самое неподходящее время, в морозную погоду, то есть возможность быстро отремонтировать его, не заморозив при этом дом
Если же у какого-либо производителя нет складов с запчастями в вашем регионе, то в случае поломки котла готовьтесь нести потери, либо заранее ставьте дублирующий котел в систему отопления. Пока вы ждете запчасти к сломанному котлу, а длиться это может от пары недель до двух месяцев, его дублер будет обогревать дом.
Отзывы потребителей на твердотопливные котлы Будерус Логано / Buderus Logano:
И вот еще отзыв на котел Buderus Logano S 121:
Твердотопливные котлы Будерус Логано / Buderus Logano – плюсы и минусы
Основной плюс котлов отопления от компании Будерус – хорошее качество изготовления и продуманные конструкционные решения.
Основной минус этих котлов – их стоимость выше, чем могут себе позволить большинство застройщиков.
Многие могут сказать, что это такое – всего 110 тысяч рублей за пиролизный котел. Это же копейки! Однако не надо забывать, что это стоимость котла, к нему потребуется термостат, защитный теплообменник, трехходовый клапан – это все дополнительные деньги.
Хотя, если брать линейку S111, то там цены начинаются от 35 тысяч рублей, что более, чем доступно, даже для небогатых застройщиков.
Обзор продукции лидирующих торговых марок
Данный обзор следует начать с газовых котлов, занявших первое место в рейтинге популярности не только у наших соотечественников, но и у европейских потребителей. Это продукция таких немецких гигантов, как «Vaillant Group» и «Wolf».
Котельное оборудование от компании Vaillant Group
Vaillant Group является признанным лидером по производству отопительных газовых котлов. На отечественном рынке компания Vaillant Group представлена практически всеми возможными модификациями отопительного оборудования:
- Линейка настенных котлов. Серия atmo TEC с открытой топливной камерой, серия turbo TEC с закрытой камерой горения топлива.
- Линейка напольных котлоагрегатов. Серия iro VIT, оснащена электронной системой безопасности и самодиагностики, серия avto VIT – полностью автоматизированные устройства.
Одноконтурные котельные агрегаты обозначаются буквенным индексом VU. Особенностью этих отопительных устройств является оснащение практически всех моделей циркуляционными насосами.
Двухконтурные отопительные установки обозначаются буквенным индексом VUW. Кроме того, котлы этой торговой марки производятся как в стандартном (PRO), так и модернизированном (PLUS) исполнении. Номинальная мощность котлоагрегатов Vaillant варьирует в зависимости от модели от 12 до 36 кВт.
Отопительное оборудование от компании Wolf
Продукция компании не раз награждалась сертификатами, подтверждающими ее экологичность и безопасность. На отечественном рынке котлы отопления бренда представлены:
- Линейкой напольных отопительных агрегатов. Серия FNG может работать как на природном, так и на сжиженном газе, серия CHK отличается эксклюзивным дизайном.
- Линейкой настенных котлов. Серия CGG – двухконтурные котлы, могут быть как с открытой, так и закрытой топливной камерой, серия CGU – одноконтурные с простым управлением.
- Конденсационными котлами линейки MGK.
Котлы для индивидуального отопления от компании Viessmann
Модельный ряд отопительных аппаратов концерна Viessmann представлен линейкой Vitopend, которая включает в себя устройства напольного и настенного исполнения, с закрытой и открытой топливной камерой. Производительность агрегатов варьируется в зависимости от модели и может составлять:
- для настенных котлов от 10,5 до 31 кВт;
- для напольных установок до 140 кВт.
Отопительное оборудование от компании Buderus
Продукция этого немецкого производителя прославилась среди наших соотечественников своей компактностью и особенностью конструкции.
Линейка настенных устройств представлена серией двухконтурных котлов Logamax и конденсационного оборудования Logamax plus. В линейку напольных отопительных котлов входит серия Logano, которая является хитом продаж на первую половину этого года.
Продукция компании Protherm
Газовые котлы этого производителя широко представлены в России и занимают прочные позиции на рынках Восточной Европы. К наиболее популярным моделям можно отнести:
- линейку настенных двухконтурных отопительных установок серии Pantera, которая прекрасно подойдет для отопления и ГВС небольших частных домов, дач и отдельных квартир;
- серию Гепард, отличающуюся идеальным соотношением цены и качества;
- модификацию Рысь – это устройства настенного исполнения для индивидуального отопления;
- модели котлов Леопард, адаптированные для работы в газовых магистралях с малыми показателями давления;
- линейку напольных котлов Медведь, которые отличаются неприхотливостью, высокой производительностью и простотой управления.
Котельное оборудование «Baxi»
Обзор отопительных устройств итальянской компании Baxi можно начать с линейки настенных приборов:
- серия MAIN FOUR, представлена двумя двухконтурными моделями мощностью 24 кВт с открытой и закрытой камерой сгорания;
- в линейке Fourtech 6 моделей, среди которых 4 одноконтурных и всего две двухконтурные модели с различными исполнениями топочной камеры, мощность от 14 до 24 кВт;
- модификация Ecofour отличается от Fourtech только комплектующими, количество моделей, исполнение и мощность – идентичны;
- серия котлов Luna 3 Comfort имеет 6 моделей, среди которых равное количество одно- и двухконтурных котлов с различными типами камеры сгорания, мощность от 24 до 31 кВт;
- модельный ряд серии Luna 3 Comfort Air представлен двумя турбированными котлами производительностью 24 – 31 кВт;
- серия Luna 3 Avant отличается от предыдущих моделей наличием дополнительного конденсационного теплообменника, мощность приборов 24 – 31 кВт;
- SLIM – линейка напольных одноконтурных котлов с открытой камерой сгорания, представлена 11 моделями с производительностью от 15 до116 кВт.
4 Как правильно настроить
Настройка режима работы котла Buderus Logamax u072 24k производится с помощью элементов управления, расположенных на панели управления. Текущие значения указаны на дисплее, от пользователя требуется лишь включить режим настройки того или иного параметра и установить требуемую температуру ГВС или теплоносителя.
Также в соответствии с внешними условиями выполняется переход на летний или зимний режим работы котла (отопительный контур отключен или задействован). При появлении ошибки можно ее сбросить, нажатием и удержанием кнопки Reset в течение 5 секунд.
ВАЖНО!Более сложные настройки, относящиеся к пределам давления газа или воды, выполняет техник из сервисного центра. Самостоятельное вмешательство в работу системы чревато выходом из строя важных узлов котла
4.1 Инструкция по подключению
Подключение котла Buderus производится после установки на прочную стену или специальную рампу.
Присоединяются все коммуникации:
- Прямая и обратная линии отопительного контура.
- Подача воды.
- Газовый трубопровод.
- Электропитание.
Особое внимание уделяется состоянию соединений газовых трубопроводов. Они должны быть проверены с помощью мыльного раствора на предмет обнаружения утечек
Затем подключается электропитание, через специальную розетку с заземляющим электродом.
Запуск котла происходит после заполнения системы водой. Ее наливают с помощью крана подпитки, доводя давление примерно до 0,8 Бар.
Это необходимо для того, чтобы не превысить давление при нагреве, так вода станет расширяться. После заполнения системы котел включают и устанавливают необходимую температуру теплоносителя. Произойдет запуск горелки, котел начнет работать.
При первом запуске после долгого простоя часто приходится делать несколько попыток пуска из-за воздушных пробок в системе. Когда они все будут удалены, работа агрегата будет устойчивой и ровной.
4.2 Инструкция по запуску и по эксплуатации
Перед первым включением котла необходимо установить его на стену или рампу (несущую конструкцию), присоединить все коммуникации и электропитание. Эти действия выполняют только специалисты газовой службы или авторизованные техники из сервисного центра.
Обязательно производится проверка соединений газовых труб с помощью мыльной воды. Затем систему наполняют водой, руководствуясь показаниями давления на дисплее. Не следует доводить его до предельных значений, достаточно обеспечить 0,8 Бар.
При нагреве теплоноситель расширится, из-за чего давление поднимется и достигнет оптимального рабочего значения.
Запуск котла Buderus Logamax u072 24k производится с помощью кнопки «Stand-by».
При этом, на дисплее отобразится текущая температура теплоносителя. При первом запуске она установлена на минимум, поэтому для начала работы следует установить нужный режим нагрева. Запустится горелка и циркуляционный насос, начнется процесс работы котла.
Эксплуатация агрегата не требует от пользователя никаких специальных действий.
Периодически производится настройка температуры в соответствии с погодными или климатическими условиями.
Один раз в год надо вызывать мастера для проведения ТО, при возникновении поломок также немедленно приглашается специалист из сервисного центра.
Обзор популярных моделей котлов Buderus
Газовые конденсационные настенные котлы Buderus
| Модель | Мощность, кВт | Сфера применения | Дополнительные функции |
| Logamax plus GB072 (одноконтурные и двухконтурные) | 14 и 24 |
| |
| Logamax plus GB112 (одноконтурные и двухконтурные) | от 29 до 60 |
|
|
| Logamax plus GB162 | 65, 80, 100 |
|
|
Газовые конденсационные напольные котлы Logano (50 — 19200 кВт)
| Модель | Мощность, кВт | Дополнительные функции |
| Logano plus GB312) | 90, 120, 160, 200, 240, 280 |
|
| Logano plus SB745 | 800, 1000, 1200 |
|
Газовые настенные котлы (7,8−28 кВт)
| Модель | Мощность, кВт | Сфера применения | Дополнительные функции |
| Logamax U072 | 18 и 24 |
|
|
| Logamax U042/U044 | от 7 до 24 |
|
|
| Logamax U052/U054T с закрытой камерой сгорания | от 10 до 24 |
|
Твердотопливные напольные котлы (12−45 кВт)
| Модель | Мощность, кВт | Сфера применения | Дополнительные функции |
| Logano S111−2 | 12, 16, 20, 24, 27, 32, 45 |
|
|
| Logano S121−2 | 21, 26, 32, 38 |
|
|
Электрические отопительные котлы (4 — 60 кВт)
| Модель | Мощность, кВт | Сфера применения | Дополнительные функции |
| Logamax E213 | от 4 до 60 |
|
|
Устройство
Газовые котлы Buderus сконструированы с использованием передовых инженерных разработок, опирающихся на многолетний производственно-технический опыт. Основным элементом конструкции является газовая горелка, объединенная с камерой сгорания и медным первичным теплообменником.
В этом узле происходит нагрев теплоносителя до максимально возможного значения, заданного режимом работы. После этого ОВ выходит во вторичный теплообменник пластинчатого типа, изготовленный из нержавеющей стали.
Та ОВ отдает часть тепловой энергии на подготовку горячей воды. Затем теплоноситель поступает в трехходовой кран (или узел смешивания), где он частично соединяется с более холодным обратным потоком, чтобы получить заданную температуру.
Полностью готовый теплоноситель выходит в отопительный контур. Перемещение жидкости обеспечивает циркуляционный насос. Для организации горения и вывода дыма используется вентилятор турбонаддува.
Вся работа котла постоянно контролируется системой датчиков, подключенных к плате управления.
ОБРАТИТЕ ВНИМАНИЕ!
Любые неисправности тотчас отображаются на дисплее с помощью кода той или иной ошибки. Рядом с дисплеем расположены кнопки управления и настройки, позволяющие пользователю изменять режимы работы котла по своему желанию.
teplomex.ru
Немецкая компания Buderus несколько лет назад объединилась с известной компанией Bosch, для того, чтобы начать совместное производство отопительного оборудования. На российский рынок компания вышла всего десять лет назад, но ее продукция уже зарекомендовала себя с наилучшей стороны и имеет хорошие отзывы и специалистов, и самих потребителей продукции.
Поговорим о котлах отопления Будерус на твердом топливе с терморегулятором. Рассмотрим основные типоразмеры и технические характеристики.
Котлы Будерус: технические характеристики
Твердотопливные отопительные котлы длительного горения марки Buderus серии Logano S111-2 используются для отопления частного дома, жилых и производственных помещений общей площадью от 50 до 450 квадратных метров.
Котел Будерус применяется для работы, как в системах с принудительной циркуляцией теплоносителя (насос для циркуляции), так и в самотечных системах с естественной циркуляцией.
Твердотопливные котлы Будерус могут использоваться параллельно с электрическими и газовыми котлами, а также с котлами, работающими на солярке любой марки. Также возможен их монтаж и установка в уже существующие системы отопления. Котлы имеют небольшие габариты, что позволит установить котлы Будерус в тесных жилых помещениях или котельных.
Котлы Будерус на твердом топливе мощностью 32 и 45 кВт имеют достаточно глубокую топку, длиной до полуметра. Корпус котлов выполнен из качественной термостойкой стали, теплообменник и сама топка из чугуна, это говорит нам о том, что срок службы котла будет не менее 15-20 лет.
Загрузка твердого топлива в котлы осуществляется сверху. Просто поднимаете верхнюю крышку и закладываете топливо. В качестве этого топлива могут служить дрова, а также уголь или кокс.
Твердотопливные котлы Будерус снабжены терморегулятором, имеющим температурную шкалу. Этот терморегулятор для котла отопления вкручивается в корпус котла сбоку, от него вниз спускается цепь к заслонке, которая автоматически регулирует подачу воздуха в котел.
Котел твердотопливный Будерус с верхней загрузкой и терморегулятором тяги При помощи данного терморегулятора можно задать нужную нам температуру теплоносителя в водяной рубашке котла, при достижении которой срабатывает заслонка. В таком режиме, одной закладки дров хватает на 6-7 часов работы. На лицевой стороне котла расположен термоманометр, который, при необходимости, позволяет следить за температурой и давлением в системе. Для защиты от перегрева твердотопливных отопительных котлов Будерус можно приобрести водяной контур охлаждения, в комплект поставки он не входит.
Также существует возможность установки горелки газовой для котлов Будерус. При покупке обязательно проверяйте комплектацию согласно инструкции по эксплуатации котлов Будерус.
Как правильно выбрать котел Будерус
Тут всё очень просто. Нужно помнить основное правило подбора практические любого отопительного оборудования, зная его тепловую мощность и площадь, которую необходимо отопить.
Один киловатт мощности соответствует обогреву 8-12 квадратных метров утепленного помещения, при стандартной высоте потолков 2,5-2,7 метра.
Будерус представляет линейку котлов серии Logano S111-2, имеющими тепловую мощность 12, 16, 20, 24, 27, 32, 45 кВт. Это означает, что для отопления дома площадью 100 кв. метров вполне достаточно котла, обладающего мощностью 12 киловатт.
Котлы Будерус: цены на выпускаемую продукцию
Сегодня напольные котлы Buderus Logano S111-2 мощностью 20 кВт имеют цену примерно 50000 рублей*, а водяной контур для охлаждения 5000 р.* Стоимость котлов Будерус целиком зависит от курса Евро.
Смотрите видео
Котлы производятся в Германии, что говорит о высоком качестве товара, но и цены соответственно выше, чем на котлы твердотопливные отечественные. Но если Вы решили купить качественный твердотопливный котел длительного горения, то на этом не стоит экономить. Германское качество товара позволит прослужить Вашему котлу много лет.
*- цены указаны по состоянию на сентябрь 2014
Заключение и выводы
Эксплуатационные качества, которые демонстрируют электрические котлы фирмы Buderus, способствуют высокому спросу и востребованности агрегатов на рынке.
Для регионов, где стоимость киловатта электроэнергии не слишком высока, электрокотлы стали вполне достойной альтернативой газовым или твердотопливным образцам. Они довольно дороги, но ремонт или обслуживание обходятся в несколько раз дешевле, чем у других разновидностей отопительных котлов.
Простота и надежность конструкции позволяют с комфортом использовать их в любых помещениях. Отсутствие опасных видов топлива исключает возможность отравления или возникновения пожара. Агрегаты практичны, долговечны, способны создать в доме настоящий комфорт и уют.
