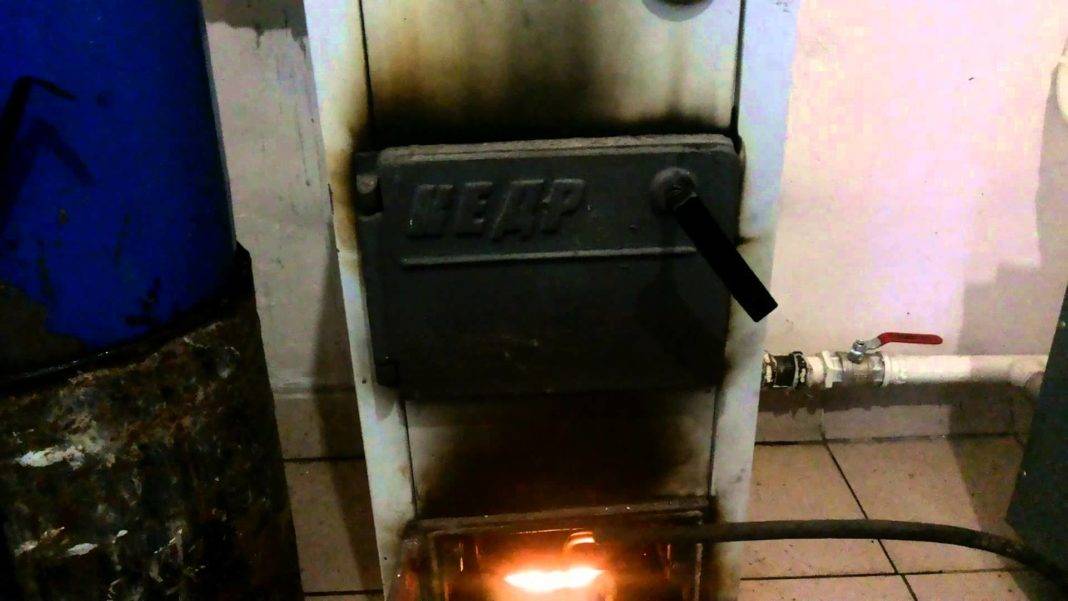

Отопительный котел на отработке — что это?

Сборка самодельного отопительного прибора

Котел можно сделать различной формы в зависимости от желания хозяина. Как правило, она изготавливается круглой и прямоугольной.

Для того, чтобы начать сборку, следует подготовить необходимые материалы и инструменты для работы. Стандартный их список выглядит следующим образом:

  • листы стали, толщина которых составляет более 4 мм;
  • труба для воздуховода;
  • отрезки арматуры (4 шт.);
  • насос и компрессор;
  • расширительный бак;
  • сварочные инструменты;
  • полотно асбеста.

Так как котел может быть разной конфигурации, вместо основного материала можно использовать подручные средства, например, баллон или толстостенную трубу достаточно большого диаметра.

Изготовление корпуса котла

Чтобы собрать корпус котла, сначала необходимо взять трубу наибольшего диаметра и обрезать с обеих сторон для получения цилиндра, длина которого должна быть не более 1 м. Такую же цилиндрическую форму изготавливают из трубы меньшего сечения, но высотой 20 см.

После чего в пластинах вырезается отверстия, в которых диаметр одного должен быть равен 20 см, а второго – в соответствии с размерами дымохода. Затем цилиндр большего диаметра заваривают с обеих сторон заранее подготовленными пластинами таким образом, чтобы 20-сантиметровое отверстие получилось снизу.

В него встраивается цилиндр меньшего диаметра и приваривается. Дно трубы также следует закрыть пластиной и зафиксировать сваркой. Затем к корпусу крепятся ножки из арматуры, а также просверливается вентиляционные отверстия. После чего сверху цилиндрического устройства выполняют монтаж дымохода, а в нижней части с помощью болгарки вырезают дверцу.

Данный корпус имеет самую простую конфигурацию, но даже к нему можно подключить водяной контур. Для этого дополнительно подсоединяется расходная емкость для топлива, насос и воздушный компрессор. При этом также проводится контур для обеспечения циркуляции воды.

Монтаж горелки

Для обеспечения равномерного прогревания воды в котле для устройства с двухконтурной системой необходимо установить надежную горелку.

Готовую горелку можно приобрести в магазине или заказать у специалиста, но также можно изготовить самостоятельно, используя определенную схему.

Подготовка места для установки системы и вывод дымохода

Смонтированные части отопительного устройства, работающего на отработке, как правило, устанавливаются в углу строения. Так как котел весьма быстро нагревается, следует подготовить для этого пол и стены.

На место, где будет стоять система, необходимо сделать бетонную стяжку либо выполнить облицовку керамической плиткой. Прилегающие к устройству стены не должны быть изготовлены из легковоспламеняющихся материалов.

После того, как корпус отопительной системы будет зафиксирован в выбранном месте, необходимо приступить к установке дымохода. Как правило, его делают длиной не менее 4 м.

На участке потолочного покрытия, где труба выходит на улицу, ставится жаростойкий кожух, функцию которого могут выполнить несколько слоев асбеста. Чтобы обеспечить регулировку тяги, дымоход оснащается металлической заслонкой.

Как подсоединить водяной контур?


Чертежи котлов отработанном масле своими руками.

Для того, чтобы поставить своими руками водяной контур на конструкцию, работающую на отработке, сначала потребуется выполнить монтаж трубопровода и батарей, которые присоединяются друг к другу и фиксируются по периметру помещения вдоль стен. После чего необходимо подобрать емкость для воды и надежно закрепить на корпус котла с помощью болтов либо сварки.

Сверху емкости вырезается отверстие и приваривается труба для подачи нагретой жидкости в систему. Внизу контура крепится другая труба, чтобы остывшая вода возвращалась вкотел.

Система отопленияна отработке своими руками – удобная и простая конструкция не только при монтаже, но и при использовании. Установив данное оборудование, можно проводить больше времени в гараже даже при сильных морозах.

Безопасная эксплуатация

Безразличие топки к составу смеси, из которой состоит отработка, не отменяет контроля за ее качеством. Наличие легковоспламенимых примесей (бензина, ацетона, керосина) приводит к нарушению работы, в тяжких случаях – к порче аппарата.

Необходимо исключить вероятность попадания воды в камеру сгорания. Протечка водяной рубашки выведет аппарат из строя. Возможен разлив горящей солярки.

Рабочие поверхности имеют опасную температуру, поэтому при установке котла контакт с ними при нахождении рядом предотвращают во избежание получения ожогов.

Необходима периодическая очистка горелок и испарительной камеры в холодном состоянии. Загрязнение снижает коэффициент полезного действия установки и приводит к неполному сгоранию топлива с образованием копоти, оседающей на воздуховодах.

В помещении, где установлен отопительный прибор, выгорает кислород, что требует продуманной вентиляции. Воздух в котельной от соприкосновения с котлом и дымоходом становится сухим, поэтому необходимо его увлажнение.


Загрязнение горелок снижает КПД установки.

Отработка огнеопасна, важно соблюдать осторожность при хранении запасов

Как сделать своими руками котел на отработке?

Для изготовления агрегата потребуется:

  • сталь листовая, толщиной в 4 мм;
  • труба из металла для воздухоотвода;
  • отрезок из арматуры, сечением 8 или 10 мм в количестве четырех штук;
  • сварочный аппарат;
  • насос;
  • компрессор;
  • асбест;
  • расширительный бак;
  • болгарка;
  • термостойкий герметик;
  • тройники для горелки, сгоны и углы;
  • переходники из стали.

Сборка корпуса

Алгоритм работы:

  • с помощью болгарки обрежьте трубу до уровня метрового цилиндра;
  • другую трубу меньших размеров укоротите болгаркой до уровня 20-сантиметрового цилиндра;
  • в двух пластинах сделайте два отверстия, которые соответствуют диметрам труб;
  • метровый цилиндр закройте пластинами и приварите их по кругу, пластина с большим отверстием фиксируется снизу;
  • по краям отверстия приварите цилиндр маленьких габаритов и закройте его другой пластиной;
  • в трубе сделайте отверстия для вентиляции;
  • снизу приделайте ножки.

Фото 3. Схема котла, работающего на отработанном масле. Подобное устройство легко сделать своими руками.

Монтаж горелки

Из листовой стали, толщиной 3 мм, сделайте крышку горелки, чтобы ее размер соответствовал габаритам гнезду в котле. С помощью сгонов и тройников из углов сделайте корпус горелки, используя сварочный аппарат. К такой конструкции потребуются переходники на половину штуцера с двух дюймов, чтобы к ним подсоединить подачу отработки. Перед прикручиванием резьбы обработайте ее герметиком.

Возьмите 2 пластины из стали — одну большую, другую — маленькую, болты, гайки и асбест. Трубки и внутреннюю поверхность переходника закройте полотном асбеста. Зафиксируйте материал на переходнике в два слоя с помощью герметика, а на трубках — проволокой. Горелку зафиксируйте в гнезде.

Маленькую пластину из стали вставьте в гнездо корпуса и положите асбестовое полотно, свернутое в 5 слоев. В другой пластине просверлите отверстия для креплений. Положите ее на полотно и обе пластины присоедините друг к другу, используя для этого болты.

Установка корпуса и дымохода

Котел рекомендуется поставить в углу, предварительно убрав с пола и стен покрытие.

Устройство ставится на бетон или огнеупорную плитку.

От агрегата отодвигаются все предметы меблировки.

После установки котла закрепите в нем вертикальный дымоход, размеров 4 м. На трубу установите заслонку, чтобы контролировать тягу.

Подключение

Поставьте радиаторы и трубы для системы отопления. Большую круглую металлическую емкость приварите к крышке котла или закрепите болтами. Вверху сделайте отверстие и подведите трубу для подачи теплоносителя в контур. Внизу сделайте отверстие и подведите обратку.

Принцип работы

Котлы на отобранном масле характеризуются достаточно простым рабочим процессом. Функционирование отопительного прибора происходит таким образом:

  1. Отработанное масло с помощью насоса из топливной емкости подается в испарительный отсек. В этой камере за счет высокого температурного режима осуществляется подготовка к процессу горения.
  2. Нагреваясь до необходимой для испарения температуры, отработка в виде маслянистого пара поднимается в верхний отсек – в камеру сгорания. В этой части котла установлена труба с отверстиями для подачи воздуха, осуществляемого за счет вентилятора. Благодаря этому воздушные массы, проникая в камеру, соединяются с маслянистыми парами, способствуя полному сгоранию топлива.
  3. Выделяемое в процессе тепло подогревает теплообменник при этом все продукты сгорания выходят через дымоход.

Камера для подогрева топлива является обязательным устройством в котлах на отработке. В таком масле насчитывается немалое количество различных токсичных примесей, которые при нагревании распадаются на углеводы простого класса. После сгорания образуются безвредные вещества – азот, водяной пар и углекислый газ.

Как устроен котел на отработке

Подобные котлы от обычных газовых отличаются тем, что для них вблизи самого оборудования должен располагаться запас топлива. Чаще всего это может быть бак, цистерна, бочка, в которых хранится отработка. Пожароопасность масла требует, чтобы расстояние от резервуаров до котла было, с точки зрения безопасности, не меньше 20 м. А за этим следует необходимость решения вопроса подачи топлива, что особенно напрягает зимой, так как вязкость топлива от холода возрастает.

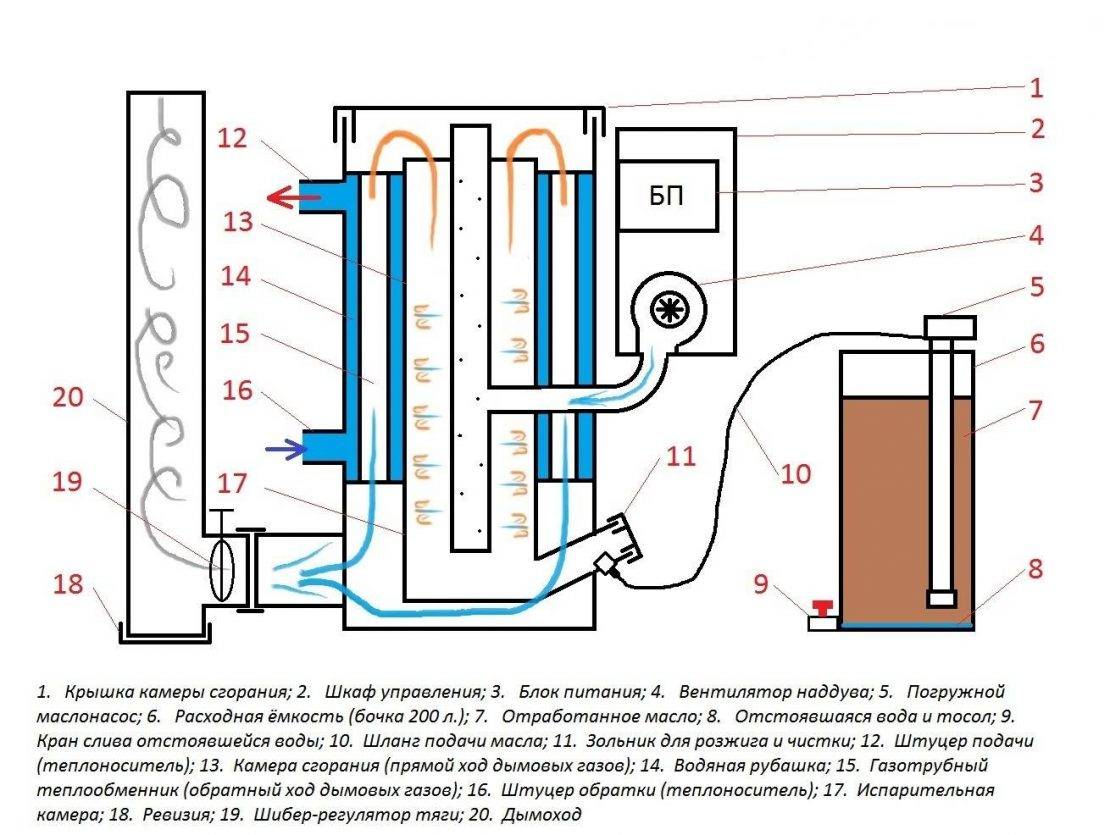

Схема устройства котла на отработанном масле

В котле имеется масса различных узлов, но основными из них являются: горелка, теплообменник и дымоход.

Горелка

Горелка – это отдельный рабочий узел, имеющий у промышленных котлов посадочное место со стандартизированными габаритами, позволяющими устанавливать различные горелки (например, для разных видов топлива).

Работа горелки сильно зависит от вязкости топлива, меняющейся от времени года и наружной температуры. Устранить эту проблему можно, нагревая отработанное масло нагревателем, встроенным в горелку. Оптимальной считается температура впрыска, равная 71ºС.

Если температура выше – возрастает испарение, если ниже – ухудшается сгорание топлива и падает КПД. Для подогрева воздуха и отработанного топлива перед впрыском предусмотрена несложная автоматика. Эффективность сгорания топлива возрастает при увеличении «парообразности» впрыскиваемой струи топлива, которую форсунка закачивает в камеру сгорания.

Для форсунки используют сжатый воздух, который можно подать по магистрали (на производстве) или воспользоваться компрессором, встроенным в горелку. Камера сгорания напоминает «сковородку», в которую для горения подается топливовоздушная смесь.

Обычно перед заменой видов отработанного топлива приходится менять и горелку, хотя имеются и более универсальные, работающие на отработке моторных и других масел, дизтопливе, рапсовом масле, животных жирах.

Схема

Теплообменник

Над «сковородой» горелки находится теплообменник, который может иметь самую разную конструкцию. Принцип его действия прост: в имеющийся набор трубок залит теплоноситель (например, вода), а пламя горелки нагревает стенки трубок и воду. Вода, нагревшись, поступает на выход, откуда подается в отопительный контур, а также может применяться для технологических нужд или бани.

Дымоход

Это особо важный узел для отопительного котла, так как углеводное топливо образует при сгорании дым и копоть. Если котел рассчитан правильно и эксплуатируется без нарушений, то чистят дымоход не реже 2-3 раз в неделю. Поскольку температура выходящих газов высока, да к тому же имеется химически активный конденсат, то делают дымоход из стальной трубы, которую устанавливают в бетонный или кирпичный канал.

Чертеж печи на отработке

В открытых системах дымоход делают одностенный, а в закрытых – двустенный. Открытой называют систему, использующую для сгорания воздух помещения. Закрытой считается система, в которую воздух для сгорания подается специально извне. Для такой системы используют двустенный дымоход из двух коаксиальных коробов. Продукты сгорания отработанного масла выходят по внутреннему коробу, а по внешнему подается наружный воздух.

Одним из ее непреложных условий является правильно сконструированный и установленный дымоход, а также обязательное наличие вентиляции.

Стоит отметить, что простота конструкции и невысокие эксплуатационные расходы делают котлы на отработанном масле (тем более изготовленные своими руками) наиболее востребованными для использования в различной хозяйственной деятельности.

Целесообразность установки

Схема отопления на отработанном масле

Действительно ли выгодно отопление загородного дома на отработанном масле? Это вариант теплоснабжения может быть применен только при доступе к относительно дешевому топливу. В противном случае будет экономически нецелесообразно устанавливать сложное и дорогостоящее оборудование.

Отопление загородного дома на отработанном масле помимо котла должно включать в себя емкость для хранения топлива. К ней предъявляются особые требования. Использование открытых бочек категорически запрещено, так как отработанное масло постепенно испаряется. Для этого необходимы закрытые емкости. Кроме них потребуется насосное оборудование для подачи топлива в камеру сгорания.

Суммируя все вышеперечисленные факторы можно выделить основные требования к целесообразности отопления на отработанном масле для частного дома:

  • Доступ к дешевому топливу. Для дома 150 м² при 9 часовом отоплении потребуется в сутки порядка 22,5 кг масла. За отопительный сезон эта цифра составит около 2200 кг;
  • Специальная емкость для хранения. Ее вместительность должна быть не менее 2-х месячного расхода, т.е. порядка 500 кг;
  • Нужно помнить, что количество сажи у печи отопления на отработанном масле будет на порядок больше, чем у дизельного или твердого топлива. В связи с этим увеличится периодичность очистки камеры сгорания и дымохода.

Также отопление на отработанном масле своими руками делается с установкой вентилятора, а не турбины. Это уменьшает приток воздуха, что сказывается на составе горючей смеси. Такая технология приводит к быстрому засорению форсунки и частому выходу ее из строя.

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

https://youtube.com/watch?v=to6LA5z1hCs

Принцип работы отопительных котлов на отработке

В большинстве случаев котел на отработке относится к агрегатам пиролизного типа. Иными словами, в нем нагревается не топливо, а газовоздушная смесь, которая выделяется при подогреве отработанного масла.

По способу подачи отработки выделяют две разновидности котлов:

  • самотечная подача осуществляется за счет использования принципов сообщающихся сосудов;
  • также есть капельная подача и принудительное нагнетание маслонасосом.

Нагревательное оборудование, работающее на отработке, не источает неприятные запахи, потому что все топливо полностью сгорает. В процессе сгорания выделяется углекислый газ. Поскольку отработанное масло считается отходами, расходы на покупку нагревательного оборудования быстро окупаются.

Плюсы и минусы котлов на масле

Жидкотопливный котел отопления имеет следующие преимущества:

  1. Отопительный прибор стоит недорого в сравнении с другими разновидностями нагревателей для систем отопления. При желании котел можно сделать собственноручно, тогда он обойдется еще дешевле.
  2. Топливные ресурсы доступны в большинстве регионов. Отработку можно покупать на складах. У некоторых людей есть возможность получать отработанное масло совершенно бесплатно.
  3. Эффективность нагревательного оборудования достаточно высокая.
  4. Котел, работающий на отработанном масле, является многофункциональным агрегатом.
  5. Отопительный прибор отличается простотой установки и эксплуатации.

Недостатком агрегатов является то, что для эффективной работы отопительного оборудования нужно покупать только качественную очищенную отработку, не содержащую различные примеси. Недостатком является и частое обслуживание агрегата. Камеру сгорания придется чистить каждые две недели. Раз в месяц очищают фильтра. В помещении, где будет установлен котел, обязательно должна быть система вентиляции. Отработанное топливо нужно хранить в определенных условиях. Для этого понадобится много емкостей.

Другие производители масляных котлов

Двухконтурные жидкотопливные котлы Energylogic американского производителя отличаются высоким качеством исполнения, надежностью и долговечностью. Модели имеют мощность 41-218 кВт. Теплообменник работает на влажном эффекте, охлаждая воду. Это исключает образование точек прогара и способствует замедлению износа металла.

В вентиляторной горелке располагается специальная головка, которая формирует и удерживает пламя, нормализуя процесс сгорания горючего. Аппараты имеют возможность подогревать топливо перед попаданием его в форсунку. Котлы оборудованы реверсивной двухходовой топкой.

Теплообменник котла Energylogic работает на влажном эффекте, охлаждая воду

Китайские установки котельные на отработанном масле Norteс имеют мощность 15-7000 кВт. Благодаря наличию сетчатого фильтра горючее поступает в форсунку в чистом виде. Устройства оснащены датчиком перелива топлива и надежной сдвижной регулировочной заслонкой вторичного воздуха.

Другой китайский производитель Smart Burner изготавливает котлы мощностью 24-595 кВт. Устройства имеют систему плавного розжига и опцию регулировки подачи топлива, что способствует большой экономичности.

Двухходовые котлы корейского производства работают на основе одноступенчатых горелок OLB. Они имеют мощность 15-1600 кВт. Устройства оборудованы регулятором давления, с помощью которого настраивается расход горючего на форсунку, что определяется вязкостью топлива. Имеют функцию защиты системы в случае неисправности одного из элементов котла.

Корейские котлы Kiturami работают на разных видах топлива. Они оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы. В зоне вторичного дожигания котлы имеют горелку с технологией аэродинамики циклонного потока.

Котлы Kiturami оснащены устройством самодиагностики, благодаря чему выполняется регулировка режима работы

В настоящее время отопление на отработанном масле пользуется большой популярностью. Это в первую очередь связано с экономической целесообразностью такого варианта. Котлы на отработке характеризуются рядом отличительных преимуществ, однако устройства заводского исполнения имеют достаточно высокую стоимость. Чтобы сэкономить, аппарат можно изготовить самостоятельно, изучив все тонкости процесса.

Правила эксплуатации нагревателей на отработке

Отопительные котлы на отработке нужно подготовить к безопасной работе.

Порядок действий следующий:

  • Емкость с отработкой открывают заранее. Котел отключают от электрической сети.
  • В отсек для масла заливают топливо слоем толщиной до 10 мм. Отработка должна быть чистой.
  • Затем в тот же отсек доливают 100 мл керосина.
  • Фитиль смачиваю в специальной смеси для розжига, опускают его на дно емкости.
  • Затем отработку поджигают. Работу выполняйте в специальных защитных перчатках.
  • Закройте крышку емкости. Агрегат начнет работать.

Следите, чтобы масло не попадало на другие поверхности и детали отопительного устройства. Во время работы котла все окна и двери в помещении должны быть закрыты, чтобы не было излишнего поступления кислорода.

Регулярное обслуживание котла заключается в следующем:

  1. Для очистки теплообменника нужно снять заднюю панель. Для начала удаляют сажу при помощи щетки, а потом протирают камеру влажной тряпкой.
  2. При длительной работе на отработке форсунки придется менять каждый сезон.
  3. С такой же частотой нужно очищать топливные фильтры.

Особенно важно использовать очищенное топливо, поэтому не жалейте средства на покупку различных фильтрующих приспособлений. При сжигании очищенного масла обеспечивается максимальная производительность котла

Общий принцип функционирования

Если мы хотим получить качественное отопление на основе отработки, масло нельзя просто взять и поджечь, поскольку оно будет чадить и вонять. Чтобы не испытывать на себе эти неприятные и опасные для здоровья побочные эффекты, нужно нагреть топливо так, чтобы оно начало испаряться.

Гореть будут полученные в результате нагрева летучие вещества. Это и есть основной принцип работы отопительного агрегата на отработке.

Галерея изображений

Фото из

Отопительный прибор из подручных средств

Модель самоделки с турбонаддувом

Подключение модуля к обычной буржуйке

Миниатюрная печка для приготовления кофе

Применение перфорированной трубки

Для воплощения этого принципа в конструкции печки предусматривают две камеры, которые соединяют между собой трубой с отверстиями. В нижнюю камеру через заливное отверстие поступает топливо, которое здесь же и нагревают. Образующиеся при этом летучие вещества поднимаются вверх по трубе, насыщаясь через перфорацию кислородом воздуха.

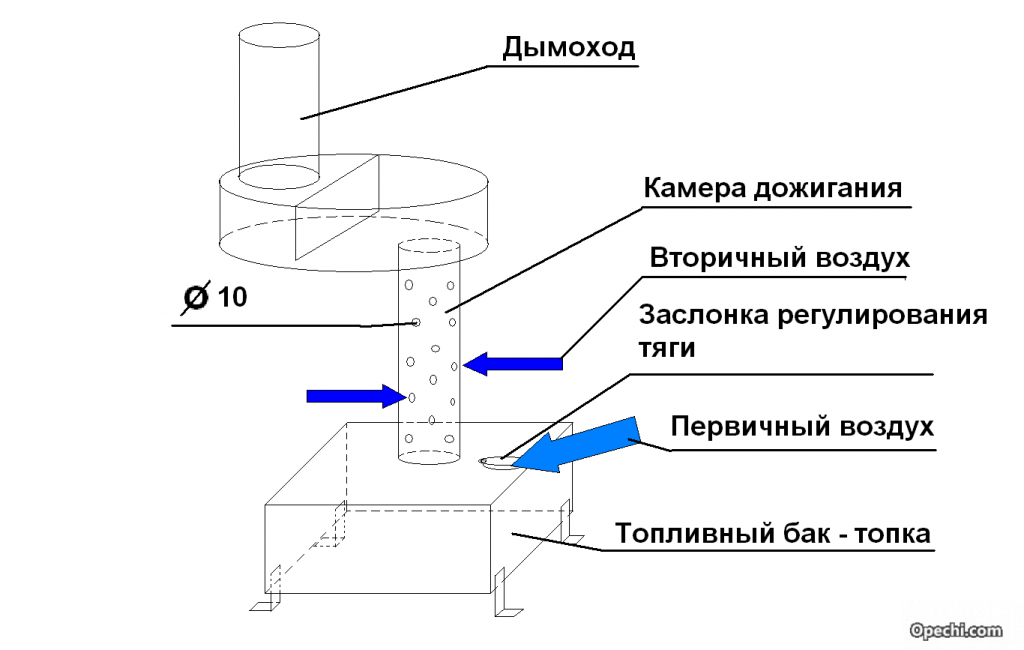

Принципиальная схема двухкамерной печки с соединительной перфорированной трубой позволяет понять, как именно функционирует несложный агрегат на отработке

Полученная горючая смесь воспламеняется уже в трубе, а полное её сгорание происходит в верхней камере дожигания, отделенной от дымохода специальной перегородкой. Если технология процесса соблюдается в должной мере, копоти и дыма при горении практически не образуется. А вот тепла будет достаточно для обогрева помещения.

Использование плазменной чаши

Ради достижения максимальной эффективности процесса, можно пойти и более сложным путем. Напомним, что наша цель состоит в выделении из топлива летучих составляющих путем его нагрева. Для этого в единственную камеру агрегата следует поместить чашу из металла, которую нужно не просто нагреть, а раскалить.

Через специальный дозатор из топливного бака в камеру тоненькой струйкой или каплями будет поступать отработка. Попадая на поверхность чаши, жидкость мгновенно испарится, а образовавшийся при этом газ будет гореть.


Эффективность такой модели выше, поскольку топливо, поступающее капельным путем, лучше сгорает, а проблема его долива в процессе эксплуатации печи отпадает сама собой

Если всё делать правильно, сгорание газов должно сопровождаться голубовато-белым пламенем. Похожее пламя можно наблюдать при горении плазмы, поэтому раскаленную чашу часто называют плазменной. А саму технологию именуют капельной подачей: ведь топливо при ней должно поступать исключительно малыми дозами.

При всем разнообразии конструкций, работа всех отопительных агрегатов на бросовом топливе основана на описанном выше принципе.

Достоинства

Как уже отмечалось, главное достоинство котлов данного типа состоит в доступности и низкой стоимости топлива. Иногда его можно достать совершенно бесплатно.

Однако у таких аппаратов есть и другие достоинства:

  • небольшие размеры;
  • долгий срок службы;
  • надежность;
  • работа без подключения к электросети;
  • возможность самостоятельной сборки;
  • использование в системе отопления с водяным контуром;
  • высокая скорость прогрева воды для отопления и бытовых нужд.

Котлы на отработке отличаются экологической безопасностью, поскольку в результате работы топливо сгорает полностью, не образуя отходов, вредных газов, копоти или дыма. Отопление на отработанном масле – экономичный способ обогрева помещений.

Благодаря эффективному сгоранию масла, в помещении создается комфортная температура. Кроме того, при обустройстве варочной панели на верхней части котла, можно готовить пищу или разогреть воду для чая.

Достоинства

Как уже отмечалось, главное достоинство котлов данного типа состоит в доступности и низкой стоимости топлива. Иногда его можно достать совершенно бесплатно.

Однако у таких аппаратов есть и другие достоинства:

  • небольшие размеры;
  • долгий срок службы;
  • надежность;
  • работа без подключения к электросети;
  • возможность самостоятельной сборки;
  • использование в системе отопления с водяным контуром;
  • высокая скорость прогрева воды для отопления и бытовых нужд.

Котлы на отработке отличаются экологической безопасностью, поскольку в результате работы топливо сгорает полностью, не образуя отходов, вредных газов, копоти или дыма. Отопление на отработанном масле – экономичный способ обогрева помещений.

Благодаря эффективному сгоранию масла, в помещении создается комфортная температура. Кроме того, при обустройстве варочной панели на верхней части котла, можно готовить пищу или разогреть воду для чая.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

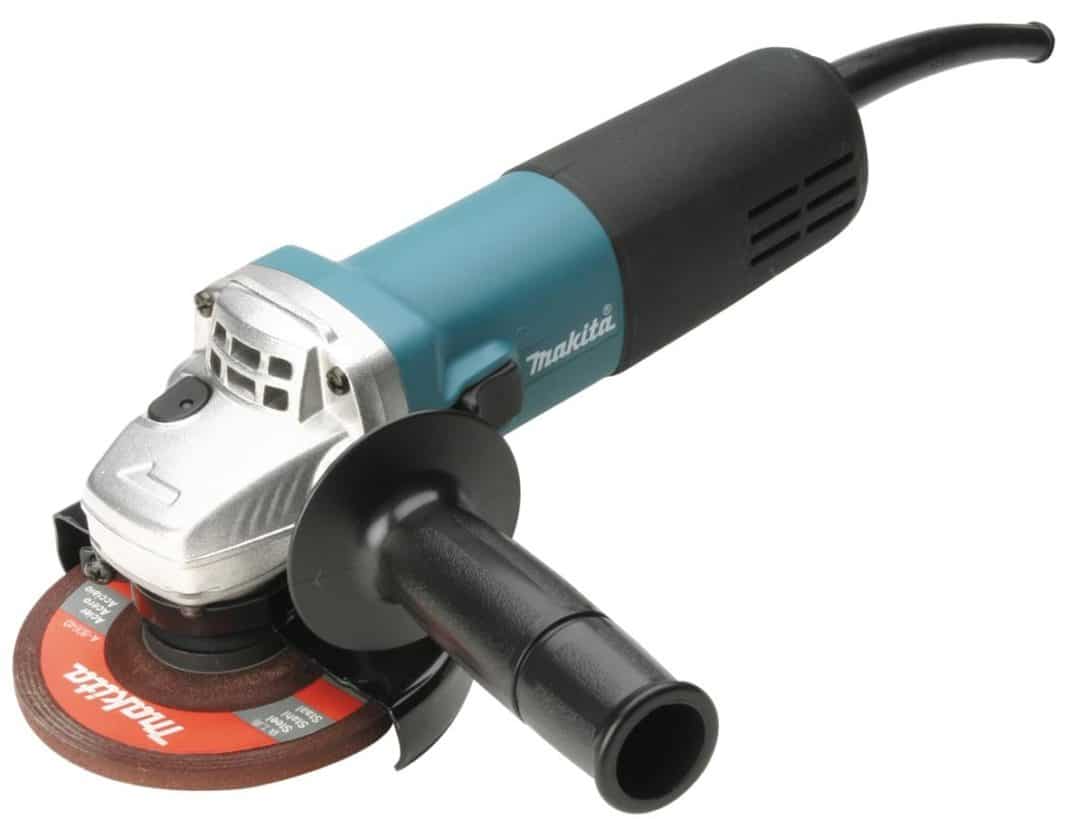

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

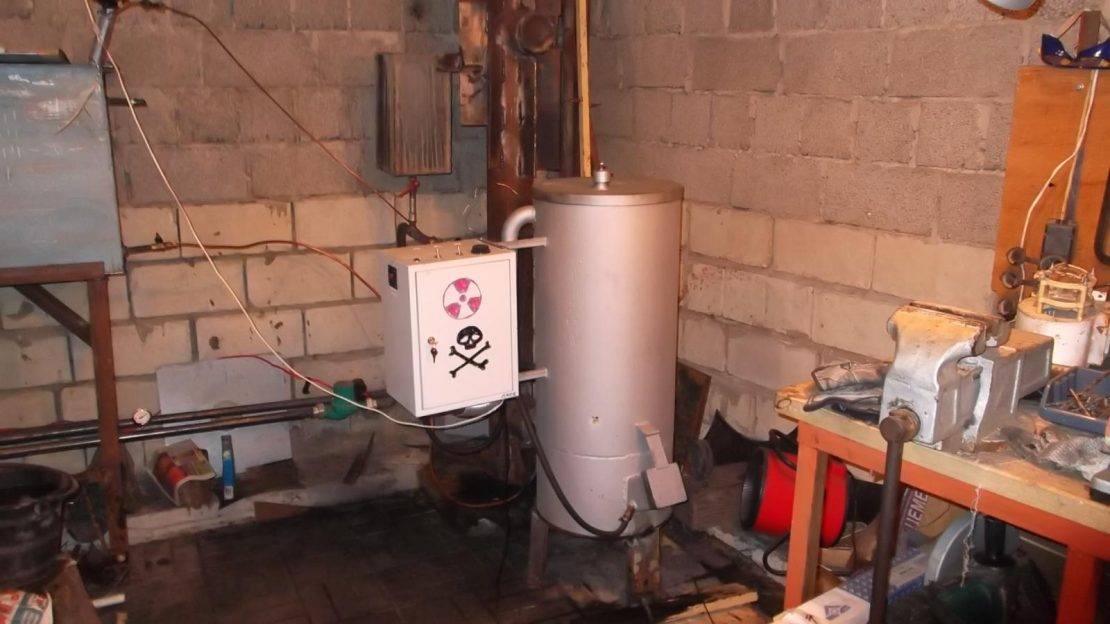

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
