Котел на отработанном масле своими руками примеры котлов на отработке Аква-Ремонт

Плюсы и минусы печей на отработанном масле

Достоинства

предельная простота и надежность конструкции практически исключает или сводит к минимуму возможность поломок;
возможность бесперебойной работы при серьезных минусовых температурах;
высокая скорость прогрева небольших помещений;
отсутствие в простых моделях зависимости от наличия электроэнергии;
отсутствие необходимости разработки проекта и согласования его в контролирующих органах;
возможность альтернативного использования в виде варочной панели;
возможность самостоятельного изготовления;
мобильность и легкость транспортировки.

Недостатки

несмотря на отсутствие открытого огня, печи на отработанном масле все-таки представляют определенную пожарную опасность и, как следствие, требуют контроля и выполнения противопожарных мероприятий;
особенности конструкции предусматривают обязательное наличие дымохода, причем он должен быть длиной не менее 4 метров и не содержать горизонтальных частей;
требуют постоянного ухода и очистки, причем как емкости для масла, так и дымохода.

Виды нагревателей на отработанном масле

Все масляные котлы делятся на две разновидности – пиролизные и турбогорелки.

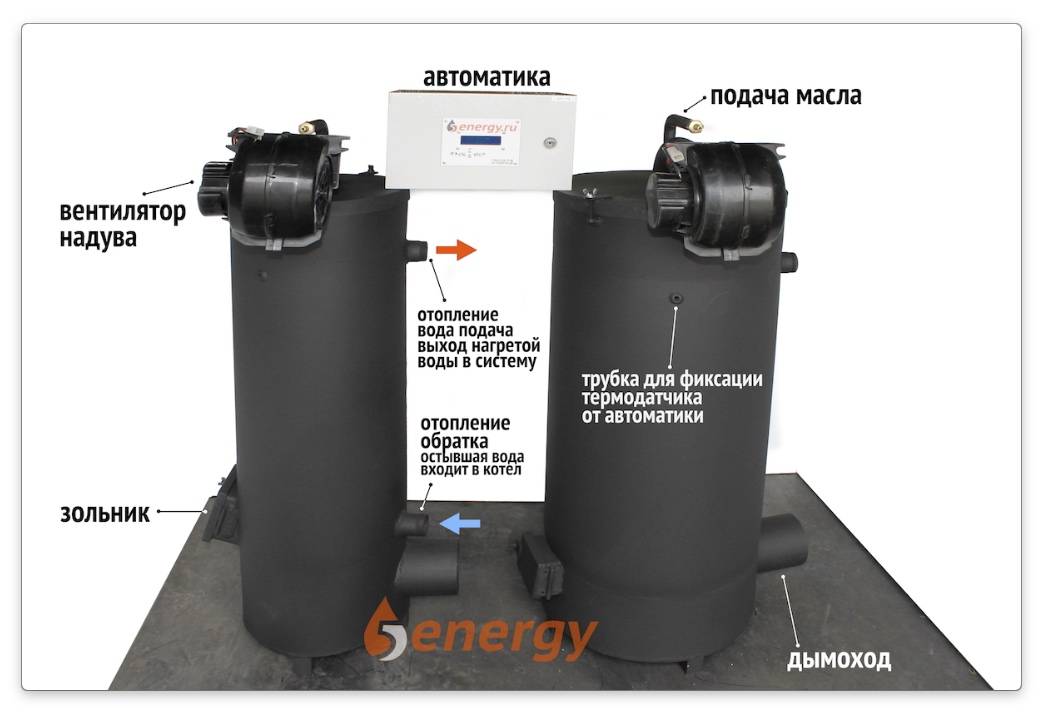

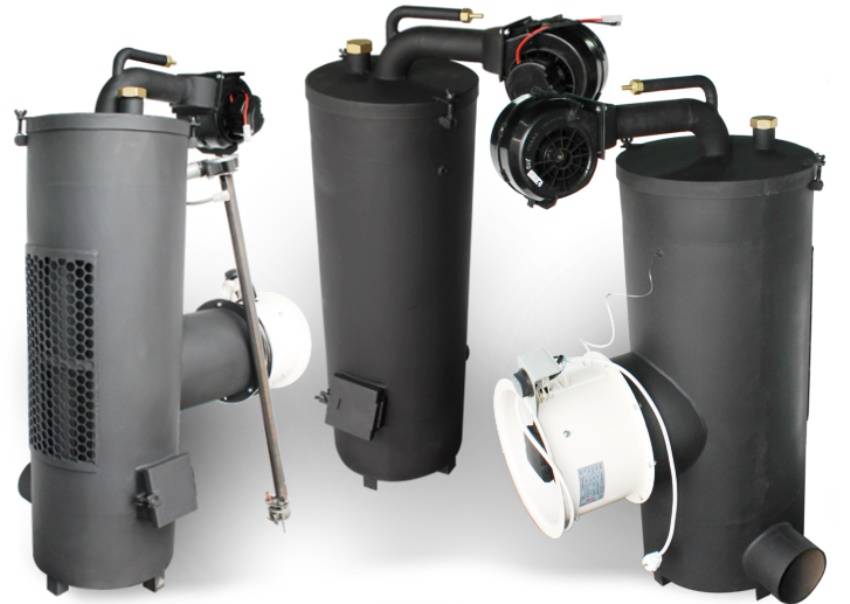

Пиролизные

Агрегаты из стальных труб имеют жаропрочное покрытие. Это цельная конструкция, в которой открывается только крышка на камере сгорания.

Прибор состоит из следующих частей:

выносной масляный насос;
блок управления;
камера сгорания с водяным теплообменником;
встроенный вентилятор.

Принцип работы:

В емкость заливают отработку. Оттуда по специальному шлангу отработка подается в испарительную камеру из толстой стали.
Камера испарения нагревается до определенной температуры.
В процессе нагревания масло со дна испаряется. Образующийся пар поднимается и попадает в камеру сгорания.
В центре камеры установлена перфорированная труба. В нее подается воздух из вентилятора.
Разогретые пары масла перемешиваются с кислородом и эффективно сгорают.
Это способствует нагреванию теплообменника.
После пары идут в газотрубный теплообменник. Здесь они отдают тепловую энергию воде, которая подается в отопительную систему.
Продукты горения выводятся по вентиляции.

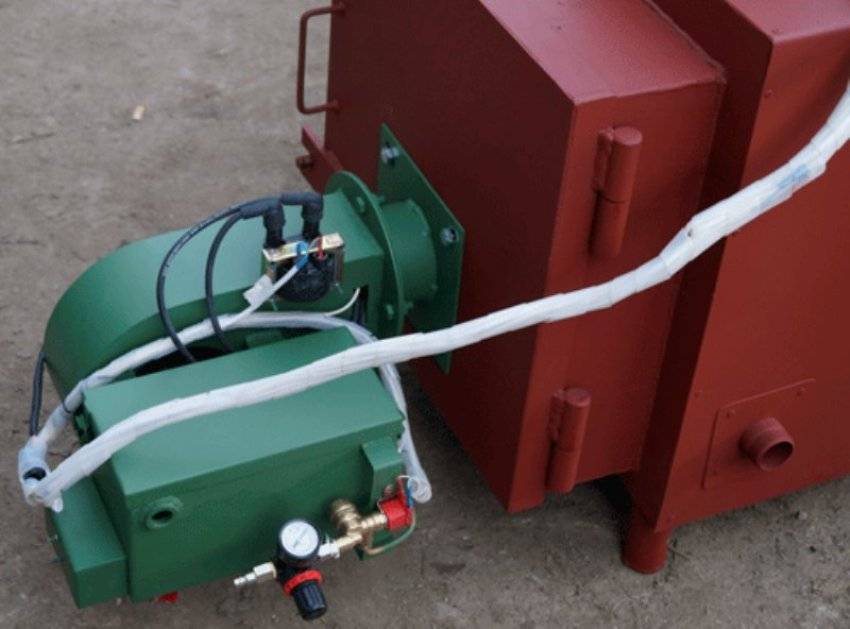

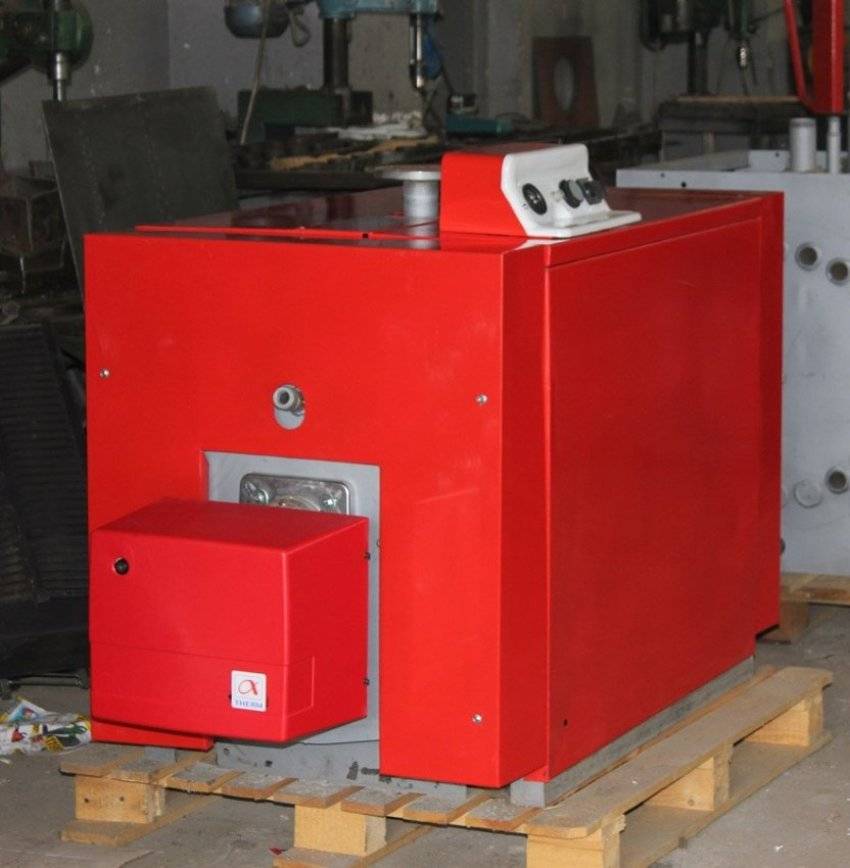

Турбогорелки

Турбинированные котлы отопления жидкотопливные по принципу работы напоминают дизельные агрегаты. Топливо распыляется в мелкий туман, который и сгорает. Эти приборы очень чувствительны к качеству теплоносителя. Масло с различными примесями и водой просто не загорится.

Принцип работы котла:

В специальный отсек заливается масло.
Оно принудительно нагнетается в область возгорания, где уже наблюдается повышенная температура.
Летучие продукты горения смешиваются с кислородом и выходят через сопло, сгорая.
Смолистые продукты горения начинают накапливаться в отсеке.
Даже после отключения горелки в отсеке сохраняется максимальная температура.
Поскольку подача воздуха продолжается горелка очищается самостоятельно от нелетучих продуктов пиролиза.

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

https://youtube.com/watch?v=to6LA5z1hCs

Техническая характеристика отработки

Масло — это углеводородное сырьё, из которого извлекается бесплатная энергия. Раньше его вынуждены были утилизировать, а это дополнительные расходы для предприятий: транспортные затраты, экологические штрафы и сборы. Иногда отработанный материал просто сбрасывался на почву и в водоёмы, что существенно вредило окружающей среде.

Сначала машинное масло смешивали с соляркой, применяемой для обогрева помещения. Результат был впечатляющим. Затем стали использовать как основное топливное средство.

При обогреве на отработанном масле не всегда одинаковый КПД, но он напрямую зависит от состава и происхождения топлива. КПД характеризуется такими параметрами:

плотностью, определяющей удельный запас энергии;
вязкостью, влияющей на эффективность;
температурой воспламенения и застывания при отрицательных температурах воздуха;
зольностью (содержанием твёрдых несгораемых составляющих, остающихся в виде нагара);
наличием в своём составе воды, а также других веществ (горючего, кислот, тосолов, присадок, щелочей и т. д. ).

Как уже говорилось выше, извлекать тепло можно из любого масла. Чаще других используются продукты нефтепереработки:

моторное масло (применяется в двигателях внутреннего сгорания);
индустриальное (смазываются различные механизмы);
компрессорное (в холодильных установках, компрессорах);
энергетическое (диэлектрик, применяющийся в конденсаторах, трансформаторах).

Из всех видов машинное сырьё является самым приемлемым топливом. Его могут предоставить СТО и гаражные кооперативы, собирающие отработку с двигателей автомобилей. Сливают также масло, которое применялось техникой сельского хозяйства, в лодках и кораблях.

Пользователи приборов, за неимением достаточного количества своего топлива, прибегают к закупке горючего у поставщиков, которые, в свою очередь, скупают и подвергают его процессу обработки. Затем энергоносители транспортируются при помощи масловозов и закачиваются в специальные резервуары, предоставляемые бесплатно в аренду.

Составляющие системы

Вполне логично что, сырье или в данном случае отработавшее свой ресурс машинное или пищевое масло должно хранится в специальной емкости. В идеале это может быть металлическая или пластиковый сосуд.

Равномерность подачи топлива должен обеспечить кран. Он располагается на подающем трубопроводе и должен быть в легко доступном месте.

Непосредственно сам котел состоит из двух емкостей, расположенных одна в другой. Внутренняя является зоной сгорания. Именно к ней должны быть подводы топлива, нагнетательного воздуха и отвод для дыма.

Внешняя емкость, а точнее пространство между зоной сгорания и оболочкой кола снабжаются системой подвода голодного воздуха или воды и отводами для нагретого воздуха или горячей воды.

Рейтинг лучших моделей

В России котлы на отработке производятся, в основном, на Воронежском заводе. Оборудование этого производителя сертифицировано, в отличие от остальных предприятий.

Рассмотрим некоторые модели:

Теплотерм GMB – двухконтурный котёл мощностью от 30 до 50 кВт отличается высоким качеством своих узлов, надёжной автоматикой и высокой многофункциональностью. Расход масла от 3 до 5,5 литров в час;
Геккон 50 – пиролизный котёл, работающий на разном жидком топливе. Работает на топливе низкого качества. Установка имеет большой коэффициент полезного действия, небольшие размеры и отличается надёжностью. Расход – от 2 до 5 литров в час;
Ставпечь STV1 – котёл 50 кВт, работающий на разном жидком топливе с расходом от 1,5 до 4,5 литров в час. Имеет большой КПД;
КЧМ 5К – чугунный котёл, непритязательный к любому топливу. Мощность до 96 кВт.

Дорогостоящие котлы на отработанном масле российского производства

Автоматический двухконтурный котёл Тепламос НТ-100 отличается качественным исполнением, теплоизолированным корпусом, дистанционной регулировкой. Максимальная мощность до 99 кВт. Расход – до 6 л/час. Стоимость около 268 тыс. руб.
Одноконтурный котёл Ecoboil-30/36 мощностью до 28 кВт и расходом топлива до 1,6 л/час работает на сырой нефти, дизеле, отработке. Стоимость около 460 тыс. руб.
Жаротрубный котёл Беламос НТ 325 мощностью 150 кВт и расходом до 3,3 л/час. Отличается высоким КПД. Оснащён блоком управления и возможностью регулировки температуры теплоносителя. Стоимость до 500 тыс.руб.

Финские котлы для частного дома на отработанном масле

Котёл Ecoheat 60S – популярный агрегат мощностью 60 кВт и расходом топлива до 5,4 л/час. Отличается простой эксплуатацией, наличием теплоизоляции и двухуровневой фильтрацией топлива. Стоимость 280 тыс. руб.
Danvex B-60 – котёл на отработанном масле мощностью 63 кВт и расходом до 5,6 л/час. Отличается высоким КПД – до 88%. Имеет качественную сборку и эффектный внешний вид. Лёгок в обслуживании. Стоимость 290 тыс.руб.

Европейские производители отопительных котлов на отработке

Kroll – немецкий производитель котлов на отработке, мощностью до 200 кВт и расходом от 2,1 до 16,9 л/час. Котлы оснащены турбуляторами в дымогарных трубах, теплоизоляцией.

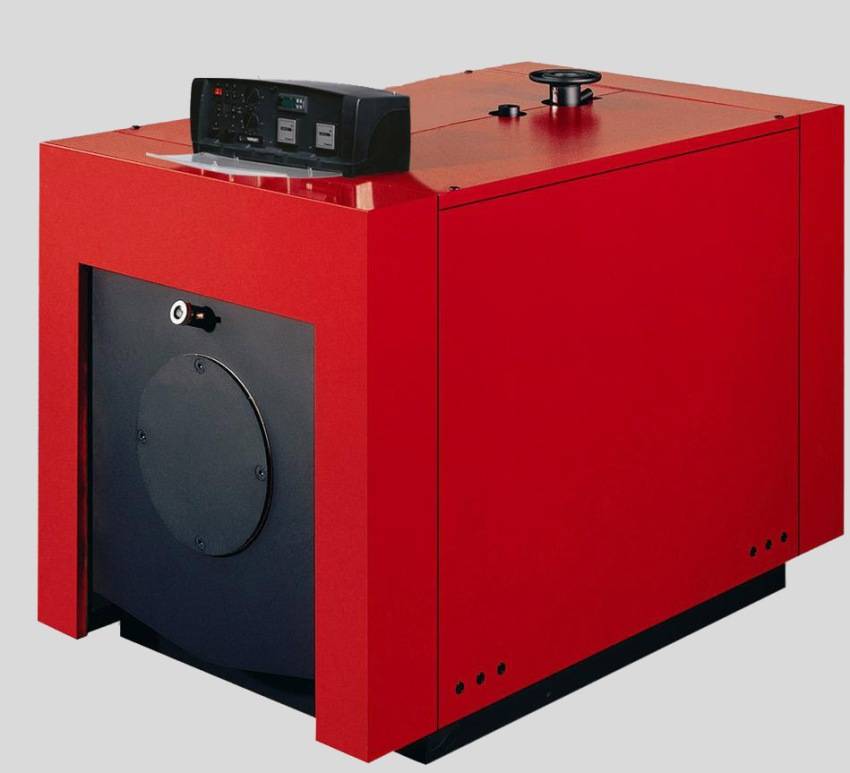

Buderus – компания производит чугунные котлы на отработанном масле мощностью до 100 кВт. Оборудование обладает электронным блоком управления.
Roca – испанское оборудование мощностью от 58 до 1744 кВт. Котлы имеют реверсивную камеру сгорания.
Unical – итальянское оборудование мощностью от 35 до 1100 кВт, имеют три газовых хода и высокий уровень конвекции.

Другие надежные производители масляных котлов

Energylogic – американские двухконтурные котлы на жидком топливе. Мощность от 41 до 218 кВт. Качественные с большим сроком службы. Оснащены двухходовой топкой.
Nortec – китайские котлы мощностью от 15 до 7000 кВт. Оснащены сетчатым фильтром, контроллером перелива жидкого топлива и заслонкой вторичного воздуха.
Smart Burner – китайский производитель котлов мощностью от 24 до 595 кВт. Отличаются плавным розжигом и возможностью регулировки подачи топлива.
Kiturami – корейские котлы оснащённые самодиагностирующей электроникой, регулятором давления и надёжной функцией защиты.

Устройство для капельной подачи топлива

Отопление на отработанном масле, которое использует капельный метод подачи топлива, должно быть оборудовано специальным устройством, защищающим котел от перелива. Подача масла осуществляется обычным насосом, защищенным от загрязнения обычным автомобильным фильтром. В зависимости от чистоты топлива фильтр будет нуждаться в систематической замене с периодичностью один раз в 1-3 месяца.

Устройство, предохраняющее от перелива, состоит из ниппеля, штуцера и двух тройников. Излишки топлива будут постоянно перетекать обратно в бак, а необходимое для функционирования котла количество будет отбирать дозатор.

Дозирующее устройство, которое отмеряет масло – это обычный зажим от медицинской капельницы.

Организация капельной подачи масла

Для этого выполняют такие действия:

Отрезают от трубы с диаметром 8 см кусок длиной 30-40 см.
Делают в трубе два отверстия: одно 2 см от низа, другое 4 см от верха. Диаметр отверстий — 1 см .
К отверстиям приваривают штуцеры.
К нижнему концу трубы приваривают круг с дыркой по центру. Диаметр отверстия — 1 см.
К этому отверстию приваривают штуцер.
Аналогичные действия делают на другом конце. Однако отверстие должно иметь диаметр 3-4 см и вместо штуцера приваривают гайку с соответствующими размерами. В эту гайку нужно закрутить длинный болт, который будет выполнять функцию стержня регулировки. В заглушке нужно сделать несколько малых отверстий для движения воздуха .
На штуцерах закрепляют гибкие шланги. Две боковые гибкие трубки опускают в емкость с маслом. Перед этим на конце шланга, закрепленного на нижнем боковом штуцере, ставят насос, присоединяют еще отрезок трубки с масляным фильтром на конце.
На короткий шланг, присоединенный к штуцеру на нижнем конце трубы, ставят зажим от капельницы или какой-то его аналог. Этот элемент позволит управлять подачей отработанного масла.
Конструкцию со шлангами подвешивают в вертикальном положении.
Под концом шланга с зажимом размещают воронку, от которой отходит гибкая трубка. Ее соединяют с трубой, которая находится внутри воздуховода.

После этого самодельный котел для обогрева дома является готовым. Стоит сказать, что его использование является непростым, ведь после каждой смены масла нужно настраивать подачу топлива, а точнее частоту капель.

Если водяная рубашка не успевает впитывать все тепло, то можно построить специальный изображенный в разных видео дымоход с дополнительным теплообменником.

Одноконтурный или двухконтурный ↑

Одноконтурные водогрейные котлы (когда нагретый теплоноситель используется только для обогрева помещения) применяются также для снабжения технической горячей водой, например, для промышленных или санитарно-бытовых целей или в тепличных хозяйствах.

Что касается индивидуальных домов, более целесообразной считается установка двухконтурного водогрейного оборудования в коттеджах и частных домах для системы отопления всего дома и получения воды для санитарно-бытовых целей. Если дом оборудован таким котлом, то обычно отдельно бойлер уже не подключают за ненадобностью. Теплообменник встраивается в тело котла, и нагревание происходит за счет котловой воды.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

бытовые печи;
водонагревательные агрегаты;
отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Принцип работы котла

Отопительный котел, работающий на отработанном масле, функционирует, исходя из целого ряда моментов. Установленный масляный нанос забирает требуемое количество горючего из расходной емкости и переводит его в специальную испарительную камеру.

По сути, она представляет собой стандартную металлическую трубу. Стоит отметить, что для этой цели лучше всего брать трубу с довольно толстыми стенками, чтобы она могла выдержать максимально высокую температуру.

Чтобы отработанное масло стало пригодным для использования в системе отопления, его доводят до температуры 40 градусов. При попадании горючего на дно камеры оно постепенно начинает испаряться, становясь масляным паром, который в дальнейшем поднимается в камеру сгорания.

Обязательно учитывают при сборке подобного котла, что любая система, которая функционирует за счет отработанного масла, в обязательном порядке должна быть оснащена системой подогрева. Если пренебречь подобным моментом, то отработанное масло не будет становиться требуемой температуры.

Это приведет в дальнейшем к плохому воспламенению горючего, оно не сможет сгореть в полном объеме. Этот же факт станет причиной образования большого количества сажи, от которой котел придется постоянно очищать, чтобы он не вышел из строя.

Чтобы камера сгорания нормально работала, в ее конструкцию добавляют так называемый перфорированный воздуховод, через который за счет особого вентилятора наддува приходит дополнительный воздух. Далее масляные пары будут перемешиваться с воздухом и образовывать определенную смесь, способную полностью сгореть. В результате теплоноситель системы отопления будет прогреваться в полной мере, а продукты сгорания уйдут в дымоход.

Обзор котлов российского производства на отработанном масле

Котлы отечественного производства на отработанном масле изготавливаются преимущественно в Воронеже, где производитель располагает всеми необходимыми документами, связанными с производством продукции. Встречаются и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования

На это следует обращать внимание при покупке котла

Мощный котел Ставпечь STV1 характеризуется высоким КПД

Двухконтурный котел на отработанном масле Теплотерм GMB 30-50 кВт характеризуется высоким качеством исполнения каждой детали. Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Аппарат имеет множество опций, которые упрощают работу устройства, делая ее безопасной. Расход горючего – 3-5,5 л/час. Стоимость модели составляет 95 тыс. руб.

Популярной моделью является пиролизный котел Геккон 50. Аппарат может работать не только на отработке, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных видах масла. Котел нетребователен к качеству и вязкости топлива. Здесь нет необходимости в его предварительной фильтрации и нагреве.

Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Аппарат характеризуется высоким КПД, надежностью выполнения всех элементов и соединительных узлов, простотой обслуживания и ремонта. Максимальная температура в устройстве достигает 95 °С. Расход горючего вещества составляет 2-5 л/час. Потребляемая мощность равна 100 Вт. Цена отопительного котла на отработанном масле – 108 тыс. руб.

Комбинированный котел КЧМ 5К имеет чугунный надежный корпус

Котел Ставпечь STV1 характеризуется высоким КПД. Мощность аппарата составляет 50 кВт. Расход топливной смеси равен 1,5-4,5 л/час. Размеры корпуса – 60х100х50 см. Аппарат оснащен надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий показатель эмиссии. Устройство укомплектовано топливным фильтром, насосом и водонапорным баком. В качестве горючего можно использовать различные виды масла, дизельное топливо и керосин. Цена котла составляет 100 тыс. руб.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на отработке, но и на газу, а также на твердом топливе. Мощность устройства – 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью. Купить котел можно за 180 тыс. руб.

Дорогостоящие котлы на отработанном масле отечественного производства

Отечественный автоматический котел на отработанном масле Тепламос НТ-100 характеризуется расширенной комплектацией. Двухконтурный котел может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения. Модель характеризуется высоким качеством изготовления всех составных элементов. На внешние детали нанесена порошковая краска, которая защищает их от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.

Котел на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м

Для удобства управления аппарат оснащен дистанционным пультом, что позволяет ему работать в автоматическом режиме. Он состоит из включателя, термостата, термогигрометра и аварийного термостата.

Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт. Расход горючего вещества колеблется в пределах 5-6 л/час. Цена котла на отработанном масле составляет 268 тыс. руб.

Одноконтурный отопительный аппарат на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м. Он имеет габариты 58х60х110 см. Мощность устройства составляет 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л/час. Котел работает на любом виде масла, невзирая на его качество. Также для него можно применять керосин и спирт. Стоимость котла – 460 тыс. руб.

Водогрейный жаротрубный котел Беламос НТ 325, имеющий мощность 150 кВт, способен обогреть помещение площадью более 500 кв. м. Расход топлива достигает 1,8-3,3 л/час. Благодаря наличию теплообменника имеет высокий КПД. Оснащен блоком управления с функцией плавной регулировки и возможностью поддержания выставленной температуры теплоносителя. Может работать на любом виде жидкого топлива, которое не нуждается в фильтрации и подогреве. Цена котла составляет 500 тыс. руб.

Двухконтурный котел Тепламос НТ 100 может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения

Принцип работы

Принцип работы котла на отработке следующий:

Отработка попадает в топку по трубкам, находящимся в дожигателе. Масло может поступать самостоятельно либо принудительно.
Вентилятор снабжает воздухом.
При попадании масла на раскалённую поверхность оно испаряется и загорается. Далее дожигаются пары.
Происходит теплообмен: огонь нагревает водяной теплообменник. Дымовые газы, направляясь в дымоход, также отдают тепло.

Поскольку качество отработки бывает разным, чистка может проводится один раз в 3-7 дней. Большое количество сажи оседает на чаше, которую легко изъять из агрегата.

Характеристики:

Сегодня промышленность предлагает целый ряд котлов на отработанном масле. В зависимости от качества исполнения, комплектаций и производительности диапазон цен их расположен в секторе от 100 до 600 тысяч рублей.

Усредненный расход топлива у большинства моделей составляет от 4 до 6 литров на час работы. Более продвинутые и потому — дорогие модели способны при равной производительности демонстрировать «аппетит» от 1,5 до 3 литров в час.

Отдельные экземпляры представляют собой «всеядные» устройства. Они способны превратить в тепло энергию не только масел, но и практически всего, что способно гореть — от угля до газа. Вполне естественно, что цена таких котлов превышает стоимость узкоспециализированных — в разы.

О безопасности

Как и у других видов котлов котлы на отработанном масле является источником угарного газа. В этой связи помещение, в котором намечено монтировать его — обязано иметь хорошую вентиляцию.

Дымоход, трубопроводы отвода горячей воды или воздуха необходимо тщательно изолировать.

В идеале котел лучше всего расположить в отдельном помещении подальше от жилой зоны дома. Система подачи топлива априори должна исключать течи и не герметичность соединений.

Даже в режиме факельного горения (режим ожидания) котел на отработанном масле не должен долгое время оставаться без контроля и наблюдения.

Котел на отработке — достаточно простая, но весьма эффективная система. К ней стоит присмотреться тем, кто живет за городом, кто имеет приусадебное хозяйство или содержит теплицы, домашний скот.

Универсальные и при этом непритязательные к «меню» эти котлы достаточно надежны и обладают высоким КПД. В отдельных случаях есть смысл изготовить котел на отработанном масле своими руками.

Не игнорируйте мелочи в чертежах, строго соблюдайте правила эксплуатации и технику безопасности, и котел будет вам надежным, недорогим в обслуживании и весьма рентабельным источником тепла, горячей воды и как следствие, уюта в вашем доме и надежности в личном хозяйстве.

Информация на заметку: Виды радиаторов отопления, отопление частного дома

котел на отработанном масле STV-комби 100 квт

Смотрите это видео на YouTube

Проверка печи перед эксплуатацией

Прежде чем устанавливать собранный своими руками котел на отработанном масле в помещении, нужно проверить его работоспособность на открытом воздухе.

Для этого:

заливаем в топливную камеру около 2 л отработки;
немного бумаги сворачиваем в трубочку и поджигаем;
бумагу можно пропитать специальным составом для костров, чтобы она лучше горела;
в нижний резервуар опускаем подожженную бумагу;
закрываем заслонку, оставив небольшой зазор;
с помощью заслонки регулируем подачу воздуха так, чтобы пламя было устойчивым;
отдавать тепло котел начнет спустя 5-7 минут.

Если нужно срочно потушить установку, но масло еще не прогорело, воспользуйтесь огнетушителем – вода в данном случае не подойдет.

После пробного запуска, если установка функционирует должным образом, можно перейти к ее установке в помещении.

Выбор места для котла на отработке выполняется с учетом таких моментов:

возможность свободного доступа к установке;
отсутствие в пределах досягаемости котла легко воспламеняющихся материалов;
малая проходимость места – желательно, в углу с отступом от стен не менее 50 см;
наличие качественной и исправной вентиляции.

По исходящему каналу нагретая вода будет попадать в отопительный контур, а по обратному – уже остывший теплоноситель поступает обратно в бак для нагрева.

Водяной трубопровод, в случае необходимости оборудованный радиаторами, разводят по всему помещению.

Место установки и подключение водяного контура

Когда котел уже готов и протестирован, можете устанавливать его в помещении. При выборе места учитывайте следующие особенности:

свободный доступ;
отсутствие рядом легковоспламеняемых материалов;
нельзя ставить его в проходных местах – идеальным будет угол, с зазором между печкой и стенами не менее полуметра;
обязательное наличие работоспособной, эффективной вентиляции.

Если необходимо обогревать помещение большой площади, монтируется водяной контур. Для этого в верхней части котла предусматривается специальный бак, в котором создан выход в отопительную систему (вверху) и обратный вход из нее (внизу):

по выходу нагретая вода будет поступать в трубопровод;
через входное отверстие охлажденная вода будет возвращаться для нагрева.

Трубопровод разводится по всему помещению, при необходимости устанавливаются радиаторы.

Как работает котел на отработке с водяным контуром – видео:

Требования безопасности

Чтобы созданная вами конструкция была максимально эффективной и безопасной, важно учитывать определенные требования:

четко соблюдать все правила и рекомендации;
строго соблюдать размеры, указанные в чертежах;
обеспечить полную герметичность и устойчивость.

Подбор топлива

В качестве горючего может использоваться фактически любое отработанное масло, в том числе и трансформаторное, и амортизационное. Уровень его чистоты не имеет значения – основное требование: отсутствие воды.

Также можно добавлять прочие маслянистые вещества, которые возьмут на себя роль определенного катализатора, обеспечивающего хороший процесс горения:

керосин;
мазут;
средство для розжига мангалов.

Категорически запрещено применять в качестве топлива для котла на отработке бензин, спирт и прочие легковозгорающиеся жидкости!

Техническое обслуживание

Важно обеспечить качественное техническое обслуживание, что гарантирует высокий уровень КПД, эффективность и безопасность оборудования. В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной. Поэтому обязательно учитывайте это при создании отопительного прибора

Поэтому обязательно учитывайте это при создании отопительного прибора

В частности, предполагается периодическая чистка – ее проще всего выполнять, если котел разборной. Поэтому обязательно учитывайте это при создании отопительного прибора.

Чистка предполагает следующие действия:

снимите дымоход; поставьте любую тару, какую вам не жалко; поставьте на дно тары снятую трубу; осторожно, не слишком сильно постучите трубой по дну тары; продукты горения выпадут на дно емкости. С внешней стороны для чистки можете смело применять любые моющие средства

С внешней стороны для чистки можете смело применять любые моющие средства.

Виды

Котлы на отработке могут нагревать воздух напрямую. Такие системы отличаются впечатляющей производительностью и могут долго прогревать воздух даже в крупных домах. Особенность проявляется в том, что емкость с горючим чаще всего ставится на пол, а нагревательный блок крепят к стене или даже к потолку. Кроме этой версии, существуют масляные котлы с водяным контуром или даже с парой таких контуров. Одноконтурный аппарат способен подать горячую воду только в отопительную систему, если не использовать бойлеров, распределительное оборудование.

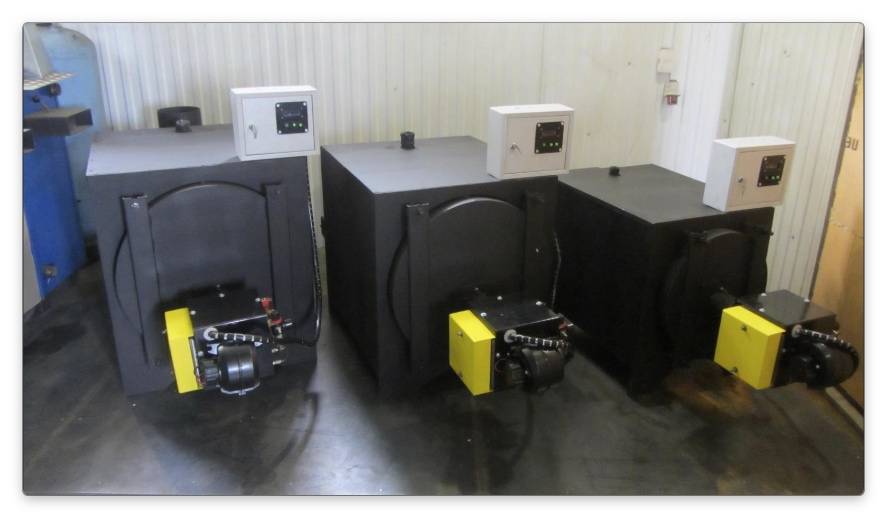

Индустриальные модели масляных котлов часто оснащаются блоками автоматического управления.

Все подобные модификации – не воздушные, а водяные, причем на автоматику ложатся разнообразные задачи:

отслеживание температуры воздуха;
проверка нагрева теплоносителя;
проверка давления в отопительном контуре;
сигнализация о возникших ошибках.

Подготовительные мероприятия

Первоначально находят источник топлива и изучают целесообразность его использования для обогрева. При положительном решении проводят мониторинг цен магазинных котлов и их эксплуатационных характеристик. Рассчитывают стоимость материалов и работ, которые будут выполнять с оплатой. Если сравнение не выявляет преимуществ самоделки – покупают магазинный агрегат.

Агрегат иногда выгоднее купить, чем сделать самому.

Схемы и чертежи

Первоначально рисуют детальный план системы отопления:

само обогреваемое помещение с обозначением окон, дверей;
предполагаемое место для котла;
размещение резервуара для топлива;
отведение продуктов горения;
схему циркуляции жидкости по трубам и радиаторам отопления.

Потом составляют чертежи для каждого элемента отдельно.

Для котла делают самостоятельный рисунок с размерами и пояснительными заметками о способах сборки деталей.

Схема котла на отработке.

Перечень необходимых материалов и инструментов

Изготовление деталей, их сборка и монтаж отопительной системы требуют навыков в проведении слесарных и сварочных работ. Инструмент подбирают соответствующий.

Для работ по металлу нужны:

тиски;
молотки;
ножницы по металлу;
инструменты для нарезания резьбы;
напильники;
дрели с набором сверл;
углошлифовальные машинки;
разметочный инструмент;
набор гаечных ключей.

Для работ по металлу нужны тиски.

Для сварки необходимы аппарат-инвертор, оборудование к нему, асбестовое полотно. Большинство герметичных соединений осуществляют сварными швами и при отсутствии соответствующих навыков эти работы перепоручают сторонним исполнителям.

Материалы подбирают с учетом рекомендаций:

газовые баллоны (2 шт.), которые сформируют корпус с удаленными сферическими частями;
нержавеющую сталь для чаши испарения и камеры дожига толщиной 3-4 мм;
трубу из того же материала для подачи топлива;
полосу металла 45х5 мм для обода верхней крышки;
жаровые (d=32 мм, толщина стенок > 3,5 мм) и теплообменные (толщина стенок от 4 мм) трубы;
асбестовые пластины и шнуры;
пластину для нижнего лючка.

Все работы проводят со средствами индивидуальной защиты.

Правила монтажа

Монтаж котлов на отработке аналогичен установке оборудования других видов. Основная отличительная особенность котельной на отработанном масле это то, что дымовую трубу нет необходимости возводить высоко, а достаточно поднять на высоту 4 м. Это связано с тем, что жидкое топливо сгорает бездымно.

Фото: rpgrant.com.ua

Однако стоит учесть некоторые рекомендации по установке:

Оборудование, не покрытое теплоизоляцией, размещать на дистанции не менее 500 мм от горючих поверхностей и 100 мм от несгораемых.
Наружную часть дымохода нужно выполнять утеплёнными конструкциями во избежание образования конденсата и сажи.
Установка группы безопасности обязательная.
Важно обустройство хорошей втяжной вентиляции для избавления от запахов. Приток можно осуществить с улицы.
Полезно предусмотреть регулятор оборотов вентилятора наддува и вентиль на маслопровод для управления мощностью.
Нужно установить термостат, выключающий поддув и подачу масла при перегреве теплоносителя.. При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии

При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии

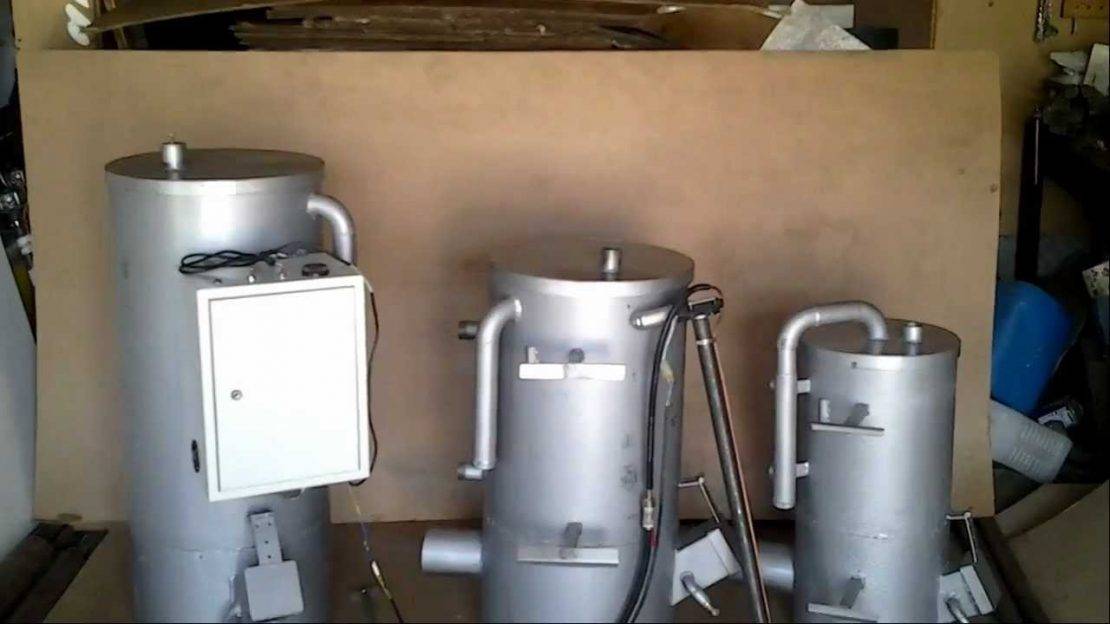

Котел на отработанном масле с водяным контуром
