Коптильня из бочки своими руками

Коптильня из бочки ёмкостью 200 литров

Оптимальным вариантом является изготовление коптильной камеры из двухсотлитровой бочки. Коптилка из бочки такого размера имеет большую производительность и в ней проще поддерживать необходимую температуру в режиме горячего копчения.

Форма коптильни из большой железной бочки позволяет расположить в ней крюки для колбасы или рыбы в несколько рядов.

Кроме достоинств, у такого устройства есть недостатки. При работе из него выделяется дым, поэтому аппарат нельзя использовать в закрытом помещении, например, на кухне. Для этого необходима коптильня из нержавейки с гидрозатвором.

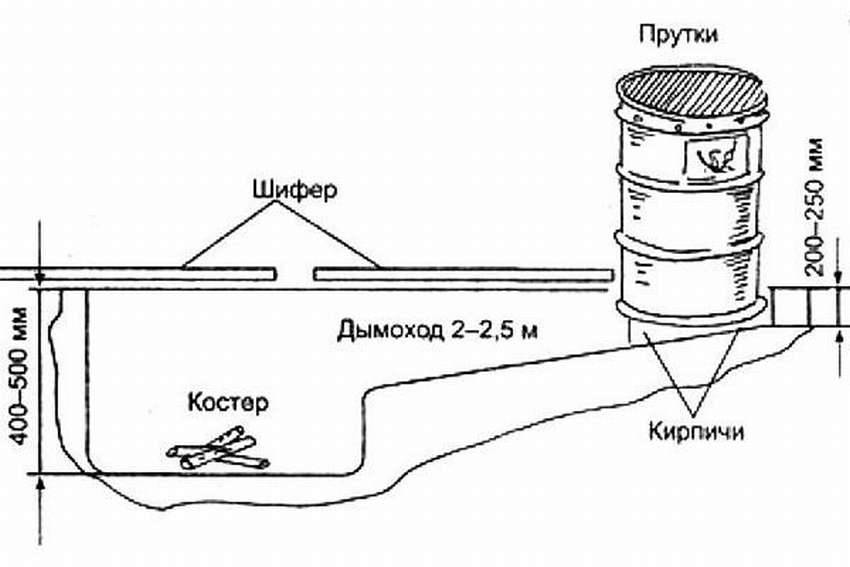

Схема коптильни из бочки с ёмкостью 200 литров

Коптильня из маленькой бочки

Не всегда есть возможность сделать коптильню из бочки ёмкостью 200 литров. В этом случае приходится использовать бочки 50, 60 и даже 20 литров. Конструкция этих коптилен не отличается от аппаратов бОльших размеров, за исключением количества решёток с продуктами и производительности.

Альтернативой коптилки из бочки является похожая по конструкции коптильня горячего копчения из газового баллона своими руками.

Вариант на колёсах

Чтобы сделать конструкцию более мобильной, внизу к ножкам привариваются колеса. Использовать можно старые детали от мебели или приобрести небольшие колесики в магазине. В обоих случаях возможно дополнить конструкцию полочкой для дров.

Как сделать решетку

В коптильне может быть один ярус или несколько. В качестве решеток используются готовые приспособления, к примеру, от холодильника. Также возможно применить кладочную сетку или сварить решетку из металлических прутьев самостоятельно. Чем больше шаг, тем крупнее придется нарезать куски. Оптимально сделать решетку под продукты с мелким шагом, чтобы удалось разместить мелкие продукты, а для больших кусков и тушек соорудить подставки под крючки.

Знакомимся с преимуществами и особенностями

Коптильня холодного из бочки – это один из наиболее простых в реализации и исполнении своими руками вариантов, такая коптилка станет альтернативной как приборам покупного типа, собранного из бочек, ящиков, холодильников. При этом данная вариация подходит только для холодного копчения, что отличает её от более массивных стационарных моделей, в который при необходимости можно использовать как режим холодного, так и горячего и полугорячего копчения.

Коптильня холодного копчения из бочки, отличается своей простой конструкцией, собрать которую не составит труда даже для начинающего или не имеющего опыта человека, в качестве основных элементов используются подручные средства. Холодная коптильня из бочки своими руками гарантированно будет собрано согласно всем требованиям и основным правилам, в том случае, если у вас будет иметься готовое пошаговое руководство и схема такого проекта.

Бочка коптилка, также как и другое аналогичное оборудование имеет ряд своих отличительных особенностей и преимуществ, с которыми мы рекомендуем ознакомиться подробней:

Для сборки такой конструкции необходимы самые простые, недорогие материалы, которые при необходимости можно найти в любом доме или на участке;
Дизайн и ключевые особенности вашей конкретной модели могут быть полностью уникальными, что сделает такой коптильный агрегат единственным и неповторимым в своём роде;
Собрать своими руками такую коптилку можно всего за несколько часов опытному человеку и за 6-12 часов новичку;
За счёт простых конструктивных особенностей, строения, такая коптильня работает максимально полноценно, на полую мощность и отличается высокой степенью эффективности;
Создать проект на основе принципа работы агрегата вполне возможно;
Стоимость на сборку, возведение и покупку необходимых материалов, фурнитуры очень низкая, в сравнении с покупкой готового коптильного оборудования в специализированном магазине.

Собрать коптильню холодного копчения также можно из холодильника, бочки, металлического ящика, такой прибор может отличаться не большими габаритами, весом и тем самым легко перевозиться и транспортироваться. Существуют также громоздкие кирпичные коптилки, которые устанавливаются на одном месте и могут предназначаться как для холодного, так и для горячего, полугорячего копчения.

Перед тем как узнать о том, как сделать коптильню из бочки, необходимо определиться и точно решить для себя для какого именно типа копчения она будет использоваться и предназначаться. Не самым популярным сегодня является горячее копчение, основой которого, является воздействие на продукт высоких температур, которые будут поступать в бочку в результате нагрева днища напрямую В результате этого, температура нагрева дыма будет достигать 120 градусов, а для приготовления продукта потребуется не более 4 часов времени.

Коптилка горячего копчения должна оборудоваться топкой, от которой и будет исходить обогрев, такое топочное отделение может как быть частью бочки и обустраиваться на неё самом низу, так и располагаться полностью отдельно и обособленно. В первом случае потребуется оборудоваться бочку распашной створкой, через которую вы сможете закладывать щепу, во втором достаточно ограничиться топкой, например из кирпича, которую для достижения максимальной устойчивости лучше всего немного углубить под землю.

Коптильня из бочки холодного копчения своими руками, делается и функционирует несколько по иному принципу, для такой конструкции необходимо, чтобы дымовые массы, воздействующие на продукты в резервуаре, были охлаждёнными, температуры до 40 градусов. В этом случае бочка дополняется длинным дымоходом в 1,5-2 метра, который соединяется с топкой одним концом и с бочкой другим. Для того чтобы такой дымоход не мешал, для него предварительно в земле выкапывается подходящая по длине и глубине яма, в которую она закладывается и присыпается песком, утрамбовывается.

Если у вас в саду нет места для сборки дымохода для коптилки холодного копчения, можно оборудовать её таким образом, чтобы в момент её работы и поступления дыма, он охлаждался принудительно, в этом случае можно использовать навешенные тряпки с холодной водой.

Коптильня для горячего копчения

Домашняя коптилка для приготовления продуктов на горячем дыму изготавливается весьма несложно, но все, приготовленное на ней, обладает изумительным ароматом и ещё более непревзойдённым вкусом. Фото коптилен своими руками изготовленных, как правило, разнообразием не отличаются

Это и неудивительно — неважно, какого размера вы решите сделать агрегат (из ведра или из целой бочки), принцип её работы останется неизменным, как и сама конструкция

Итак, чтобы самому сделать коптильню (как на фото) понадобиться вырыть небольшую ямку, диаметром с днище бочки, мастерится каменный или кирпичный фундамент. Вместо выбитого дна бочки положить кусок решётку, а в верхней части коптильни нужно сделать небольшие отверстия или крючки, чтобы продукты было удобнее подвешивать. Щепа закладывается под решётку, расположенную на днище.

Продукты стоит развешивать только после того, как от щепы пойдёт густой дым и вся ёмкость прогреется. При этом не игнорируйте и температурный режим — для этого нужно следить за огнём (щепа должна тлеть, выделяя дым, а не гореть). Сверху коптильню следует прикрыть мешковиной или железным листом.

Соблюдая эти условия, можно беспроблемно приготовить свои наивкуснейшие копчёные деликатесы из простых повседневных продуктов в кратчайший срок и с минимальными затратами.

Особенности горячего копчения

В «горячей» коптильне, изготовленной своими руками, готовить очень приятно, а чтобы домашние копчёности получались вкусными, требуется не забывать о некоторых нюансах:

состав «топлива» для коптильни неоднороден — он на 60% состоит из дров, а на 40% — из щепы;
щепа должна быть не чрезмерно мелкая (поскольку быстро сгорит) и не крупная (очень плохо тлеет), а среднего размера;
в коптильне не должно быть открытого огня;
температура возле решёток должна быть около 50 градусов для мясных продуктов и примерно 120 градусов для рыбных.

Коптильня в домашних условиях

Как сделать конструкцию для копчения в домашних условиях? Для работы понадобится:

Лопата;
Бочка объёмом 100 л;
Деревянные доски;
Гофрированная труба для воздуховода;
Пила;
Герметик для замазывания щелей.

Первым делом необходимо выкопать углубление для топки. Его глубина должна быть равна 50 см. Длина не превышать размера 50 см.

От печного отдела копаем траншею для размещения гофрированной трубы. Длина углубление должна составлять 100 см. Помните, что расстояние между топкой и коптильной камерой должно быть не менее 150 см.

Бочку для копчения будем располагать над воздуховодом. Предварительно в нижней части делаем сквозное отверстие, диаметр которого равен объёму гофрированного элемента. Места соединения обрабатываем герметиком. Для бочки можно изготовить деревянную крышку или металлическую. Изделия из древесины должна плотно прилегать к емкости.

Внутри емкости фиксируем металлические пруты для крепления продуктов. Для этого дрелью делаем сквозные отверстия, в которые будем помещать металлические изделия. Щели и углубление обрабатываем герметиком. Из проволоки делаем крючки для крепления.

Деревянными досками укрываем район дымохода. Печной отдел будем закрывать металлической крышкой. Её можно изготовить из оцинкованной стали. Размеры изделия должен быть больше на 5 см, чем яма для топки. На фото коптильни холодного копчения представлено готовое сооружение.

Вариант №1. Изготовление коптильни без использования сварочного аппарата

Преимущество способа в том, что вам не потребуется сварочный аппарат. Первоначальным этапом работы является зачистка поверхности бочки.

Производим разметку на боковой стороне бочки и при помощи болгарки отрезаем часть. Это будет люк будущей коптильни. Как разрезать бочку, это дело каждого. Можно вырезать небольшой прямоугольный люк или разрезать бочку пополам. Все зависит от выбранного вами варианта и чертежа.
Бочка для изготовления коптильни
По бокам необходимо прикрепить полосы, которые будут фиксировать крышку и не дадут ей провалиться внутрь. Подойдут металлические ленты от другой бочки или специально купленные планки.
Далее, переходим именно к тем самым опорам. Их следует выгнуть по форме бочки и прижать специальными зажимами. Просверлить отверстия под заклепки и заклепать их.
Крепление люка и фиксирующих полос для него
Процедура выполняется два раза, с обеих сторон конструкции.
Следующий шаг – крепление петель для люка. Используйте ту же технологию, что и для опор люка, т. е. прикрепите петли при помощи заклепок. Сначала испробуйте манипуляции на одной стороне, а затем повторите с другой.
Крепление петель для люка коптильни
Затем крепится ручка к люку. Можно использовать старые экземпляры, снятые с холодильника, шкафа или прочей мебели. Необходимо просверлить отверстия и на винты зафиксировать ручку.
Делаем дымоход. В качестве материала для этой детали можно использовать любые трубы или фитинги. Главное, чтобы они хорошо крепились при помощи болтов, т. к. этот способ изготовления коптильни не предусматривает использование сварки.
Дымоход изготавливается из трубы подходящего диаметра
Дело осталось за малым – установка внутренностей коптильни. Понадобится монтаж опор и направляющих для решетки. Выберите подходящее положение для креплений и просверлите отверстия сбоку. Вставьте опоры.
Обработать поверхность бочки можно следующим образом: зажечь огонь внутри и дать обгореть краске, пройтись щеткой и удалить остатки гари. Затем обезжирить поверхность и покрыть краской, устойчивой к высоким температурам.
Раму-держатель можно собрать из металлических уголков и скрепить посредством болтов.
Готовая коптильня, изготовленная без применения сварочного аппарата

Разновидности конструкций из бочки

Процесс копчения продуктов происходит в горячем и холодном режиме, все зависит от выбора конструкции. Холодное копчение достигается за счет удаленного расположения топки, где прогорают дрова или стружка, дым от которых проходит по трубе, остывает и попадает в камеру с продуктами. Горячее копчение происходит, если топка расположена непосредственно под камерой с продуктами, поэтому дым имеет высокую температуру.

Чертеж конструкции для холодного копчения включает печь из кирпича или стали, дымоходную трубу и бочку (в данном случае предпочтительнее деревянную). А конструкция горячего копчения может включать только металлическую бочку, которую располагают над тлеющими дровами.

Коптильная камера для удобства расположения продуктов имеет полки с решетками или крючками, а также поддон для сбора стекающего жира. Поддон устанавливают при необходимости, когда коптят продукт с высоким содержанием жира.

Коптильня из бочки очень просто используется, она не займет много места, а для копчения не понадобится много времени и ресурсов.

Коптильня холодного копчения: 10 чертежей разных моделей

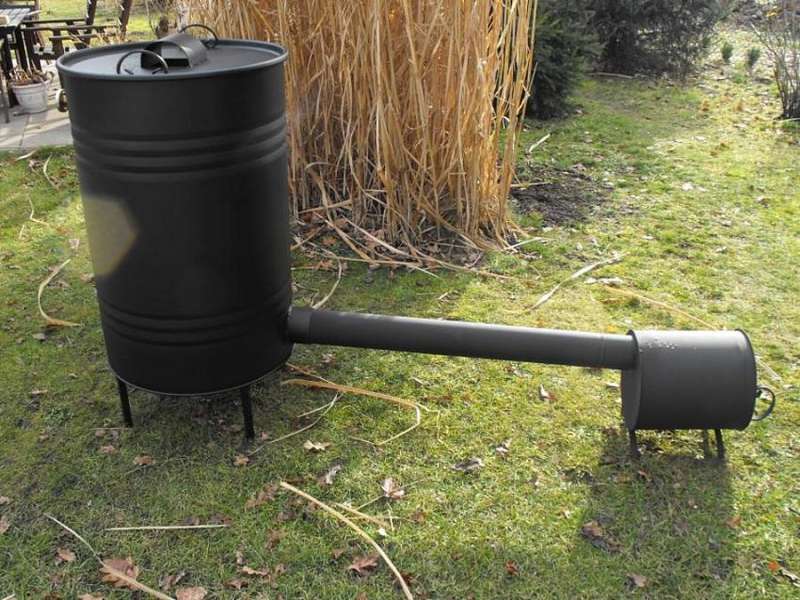

Всем привет! На связи непревзойдённый Олег Сафронов, охотник, садовод, рыболов и просто красавец. Заинтересовался темой копчения. Культурно просвещались с товарищем, попутно подливая себе 40* топливо, и тут назрела идея, а почему бы не попробовать закоптить пару килограммов мясца? Тем более что у него для этого даже устройство есть, но правда, схему он мне так и не дал. Пару дней ждали, но результат того стоил. Раз схем он мне не дал, найду сам. Заодно и с Вами поделюсь, чего откопал по коптильням холодного копчения.

Сначала прикидывал чего оно из себя представляет. Устройство коптильни и схема продуктов копчения.

Самое важное в холодном копчении – дым. Что значит – дымогенератор незаменим

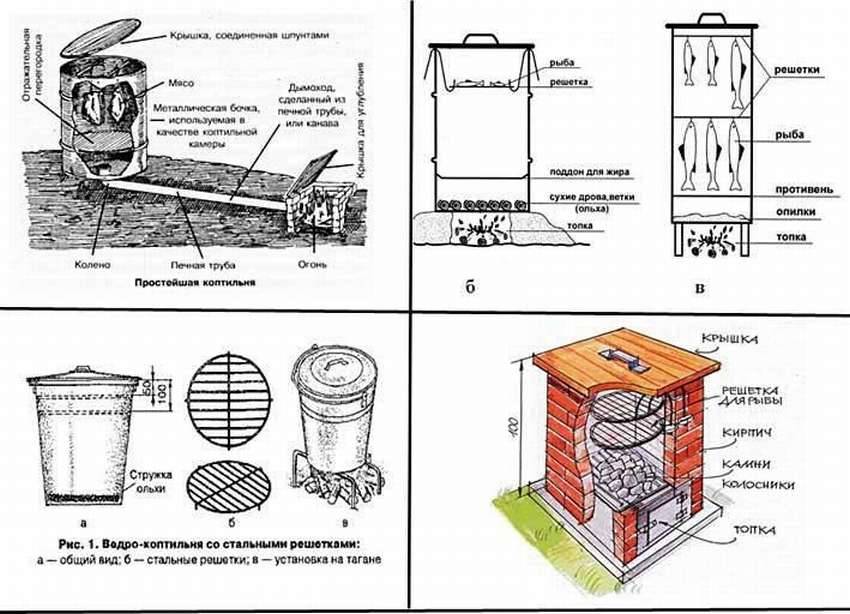

Ящик для холодного копчения, частично выполненный из фанеры.

Вот на подобии этой есть у друга. Заморочиться можно, тем более тут смешанный вариант, если пару дней ждать невтерпёж, горячим быстро сделал и ешь. Хотя это неправильно.

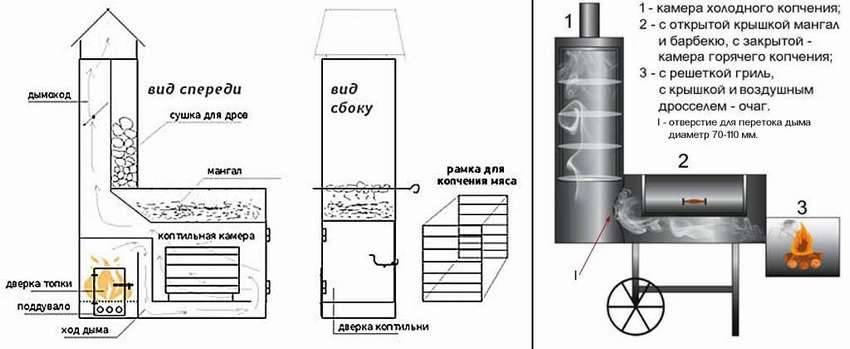

Обустройство коптильных шкафов.

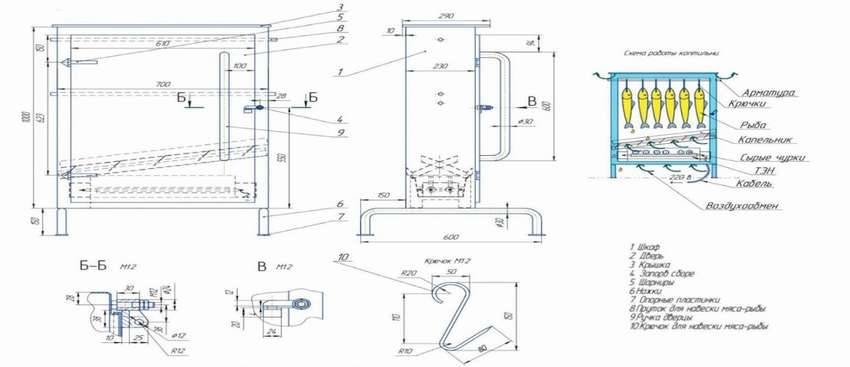

Пара точных схем не повредит.

Тут конечно и говорить нечего. Основательно построено. Хочу.

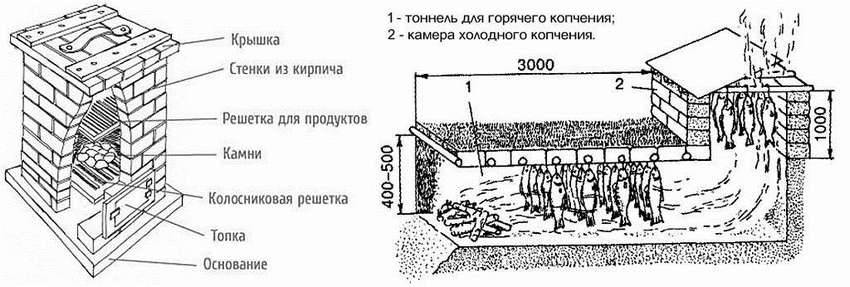

Коптильня стационарная. Состоит из 1 – дымохода и 2 – широкой трубы.

На первое время и такой вариант может сойти. А может и не на первое.

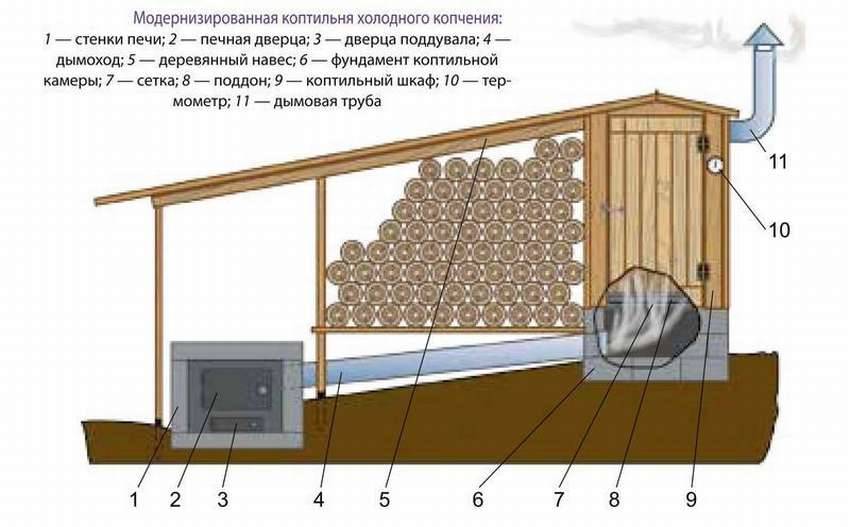

Лепота…С подземных дымоходом. Главное своими руками сделать можно.

Подводя небольшой итог, скажу. Моделей в принципе не так много как кажется. Тут или по опыту учиться, или выбирать из того что есть. Сам остановлюсь на 7 варианте. Буду пробовать строить из того что найду на даче, ну и на рынке. Может модернизирую, может наоборот удешевлю, как пойдёт. Удачных копчений!

Читать полностью (ссылка)

Коптильня из бочки: технология изготовления

Необходимые материалы:

Металлическая бочка объемом 100-200 литров;
Обрезки арматуры диаметром 6-8 мм
Проволока для решетки, стальная или медная;
Лист железа толщиной 3-4 мм для изготовления дна коптильной камеры;
Обрезки уголка для изготовления ножек;
Петли для дверки топочной камеры;
Обрезок трубы диаметром около 10 см для выполнения дымоотвода;
Сварочный аппарат и болгарка.

Бочка для изготовления коптильни должна быть чистой внутри, без остатков химикатов и веществ с сильным запахом. Если бочка загрязнена, ее нужно промыть или обжечь паяльной лампой.

Бочка для изготовления коптильни

Если бочка запаяна, срезают с нее крышку с помощью болгарки или сварочного аппарата. Крышку можно использовать для изготовления поддона коптильной камеры.
Нижняя часть бочки – топка, в ней необходимо выполнить дверку для загрузки дров и выход дымовой трубы. Отверстие для дверцы вырезают с помощью сварочного аппарата или болгарки, приблизительные размеры – 20 на 30 см. Вырезанную часть используют для изготовления дверки: приваривают к ней петли, ручку с задвижкой, и устанавливают дверку на топку.
В дне бочки делают несколько продольных отверстий – они будут играть роль поддувала и служить для удаления золы из топки.Примерно на высоте 1/3 бочки приваривают дно коптильной камеры из листового железа. Чтобы дно не прогорело, а также для равномерного теплораспределения его лучше выполнить из стали толщиной 3-4 мм.
Отверстие для дымовой трубы выполняют по диаметру трубы на противоположной стороне топочной камеры. Трубу загибают и приваривают к топке. Высота трубы должна быть небольшой, иначе тяга в топке будет слишком сильной, и температура в коптильне станет слишком высока, что повлечет за собой активное выделение жира и сока из продуктов.
К бочке приваривают ножки из уголка. Ножки позволяют создать воздушный зазор между топкой и грунтом, улучшить горение дров.
Можно не делать топочную камеру в бочке, а сложить ее из кирпича в удобном месте участка. В этом случае дном коптильной камеры будет дно самой бочки, а полезный объем коптильни увеличится. Переднюю стенку кирпичной топки выкладывают только наполовину, через полученное отверстие закладывают дрова. Для отвода дыма оставляют отверстие в кладке сзади топочной камеры.
Из крышки бочки или тонкой листовой стали делают поддон для сока и жира. Диаметр поддона должен быть меньше диаметра бочки на 3-5 см – это обеспечит беспрепятственную циркуляцию дыма в коптильне. Для установки поддона к стенкам бочки приваривают крест-накрест два отрезка арматуры на высоте 10-15 см от дна коптильной камеры. На них впоследствии устанавливают поддон. Возможность снять поддон делает более удобной загрузку стружки для копчения и очистку поддона. К поддону можно приварить петлю из арматуры – так будет удобнее вынимать его и ставить на место.
В верхней части коптильни выполняют опоры для решетки. Их делают из арматуры в виде петель, расположенных по четырем сторонам бочки. Петли не должны мешать выемке поддона. Высота расположения зависит от размеров бочки и количества решеток: в большой бочке их можно сделать в два-три яруса, что увеличит объем одновременной загрузки продуктов. Расстояние между решетками 10-15 см.
Решетку изготавливают из тонкой проволоки, закрепленной на каркасе. Чтобы ровно согнуть толстую проволоку для каркаса решетки, нужно обмотать ее вокруг бочки, обрезать, уменьшив на 5-7 см и скрепить ее концы. Саму решетку делают из тонкой проволоки, шаг решетки – 2-3 см.
Делают крышку из дерева лиственных пород с небольшими отверстиями, позволяющими выходить лишней влаге. Крышку можно заменить мешком из джута.

Как сделать электрокоптильню из бочки

Электрокоптильня собственного изготовления

Сборка займет один рабочий день, нужно, чтобы детали были под рукой и был планировочный чертеж соединения элементов.

Понадобится:

железная бочка;
колеса для перемещения емкости;
нагревательный элемент;
провод с вилкой для подключения.

Также готовят термостат, емкость для опилок, термометр, решетку, поддон.

Принцип и схема работы

Электрическая коптилка состоит из нагревательного тэна и прочного корпуса. Элемент получает питание от электросети, подогревает опилки, они начинают тлеть. Топливо выделяет дым, который приводит в готовность деликатесы в камере. Корпус представлен железным баком, а нагреватель берут из любого бытового прибора.

Из чего можно сделать источник нагрева

Для копчения продуктов берут опилки из фруктовых деревьев

Спираль или металлический нагревательный элемент вынимают из старого утюга, чайника, электроплиты. Главное, чтобы тэн еще мог послужить определенное время. Вилку прибора вынимают из розетки, затем прибор разбирают, снимают нагреватель.

Монтаж электрической части

Подключают к бочке элемент с помощью проводов, которые помещают в отверстия на концах. На нагревательном приборе просверливают два отверстия, вставляют питающий кабель с учетом плюса и минуса. Проверяют работу нагревателя, положив на него некоторое количество опилок. Хорошим считается конструкция, которая дает дым через 5 – 6 минут.

Емкость для опилок

Резервуар является местом, куда закладывают мелкие отходы древесины. Здесь горят опилки, поэтому стенки выполняют из нетоксичных материалов, которые не выделяют ядовитых веществ. Камера должна иметь определенную прочность, используют чугунные старые кастрюли, высокие сковородки, тазики из железа.

Отрезаем крышку

Это первый этап подготовки бочки, и уже здесь есть варианты. Например, можно отрезать крышку вместе с верхним ребром, отступив от него вниз по стенке на несколько сантиметров. Вот как здесь:

Вы получите тонкое и острое ребро. Такую бочку будет нельзя ронять набок, так как она с большой вероятностью помнётся.

Можно отрезать не по стенкам бочки, а по самой крышке, оставив ребро с кольцом для жёсткости. В этом случае, кроме дополнительной прочности вы получите возможность сделать круглую плотную крышку, которая будет аккуратно ложиться под оставшийся бортик.

И ещё есть вариант — отрезать крышку по борту бочки довольно низко, отступив от верха сантиметров тридцать. Из получившейся посудины можно будет сделать топку, для которой пригодится заливная горловина. Как именно — об этом ниже.

Тщательно промываем бочку снаружи и изнутри. Для этого можно использовать какую-нибудь бытовую мойку высокого давления, скажем, Керхер. Если в бочке хранились нефтепродукты, то следует использовать шампунь для мытья автомобилей или что-нибудь подобное.

Преимущества и принцип работы

Коптильня холодного копчения из бочки В горячих камерах рыбные и мясные деликатесы получают термической обработкой при +100°С. Такая пища долго не хранится. Холодные агрегаты работают с дымом от +35 до +50°С, поэтому экономится топливо.

Недостаток метода в том, что для пропитки продуктов дымом нужно более длительный временной промежуток, приготовление занимает иногда 4–5 суток.

Дым выделяется при тлении щепок. Конструкция агрегата предполагает внутреннее размещение продуктов, чтобы они находились на пути следования дыма с невысокой температурой. Вредные компоненты из потока выпадают в осадок, а мясо и рыба получают тонкий дымный аромат.

Изготовление коптильни холодного копчения из бочки

Поскольку конструкции коптилен из 200 литровой бочки бывают разными, рассмотрим некоторые из них.

Простая коптильня

Прежде чем начать изготовление коптильни, рекомендуется сделать наброски, т. е. нарисовать чертеж. Уже по нему можно будет выполнить разметку на грунте. Разметочные работы проводят при помощи рулетки, колышков и шнура.

В том месте, где планируется поставить бочку, в землю вбивают колья таким образом, чтобы образовался квадрат. Его размеры должны быть меньше диаметра бочки на 20 см. Со стороны примыкания дымохода отмеряют около 50 см: этот отрезок должен располагаться посередине стороны. После разметки, точки входа дымового канала отмечают кольями.

В ту сторону, куда выходит канал из квадрата, отмеряют 3 м и забивают колышек. Параллельно этой разметке делают вторую, которая будет служить второй стенкой дымового канала. Затем размечают топку. Ее размеры могут быть такими: длина около 60 см, а ширина на 30 см больше ширины дымового канала. После разметки колья соединяют шнуром.

В остальном конструирование коптильни состоит из следующих шагов:

Земляные работы. По линиям разметки выбирают грунт, углубляясь на 40 см.
Выравнивание и уплотнение. Если на участке почва супесчаная, т. е. не плотная, стенки вырытых углублений укрепляют металлом либо досками. Также можно использовать кирпич либо камень.
Обустройство верхней части топочной камеры. Чтобы была возможность регулировать процесс горения и тления стружек, над топкой монтируют заслонку. Для этих целей подойдет кусок листового металла, которым накрывают топку. Для удобства верх топки выкладывают в виде двух рядов кирпича.
Подготовка емкости. Бочка должна позволять укладывать продукты, как на решетку, так и подвешивать их на крюки. Для последних часто берут изогнутую проволоку. Решетку используют исключительно металлическую. Для установки решетки внутрь бочки можно поместить 2 ряда кирпичей либо просверлить отверстия и закрепить 4 болта, на которые будет опираться решетка. Для подвешивания крючков монтируют пруток из арматуры.
Монтаж бочки. Емкость устанавливают таким образом, чтобы между ней и краем дымохода не было зазоров, например, ставят бочку прямо на землю и заделывают щели грунтом.
Герметизация дымохода. Сверху дымового канала укладывают доски либо металл и засыпают землей.

С дымогенератором

В последнее время для холодного копчения все чаще используют дымогенераторы – устройства, которые вырабатывают готовый дым для копчения. Подобные приспособления можно как приобрести, так и изготовить самостоятельно.

Устройство

Коптильня с дымогенератором представляет собой два отдельных узла – камера для копчения и непосредственно источник дыма. В отличие от предыдущей конструкции, генератор располагается возле бочки, т. е. устройство получается более компактным.

Изготовление дымогенератора

Дымогенератор сделать довольно просто. Для него понадобится металлическая труба диаметром около 60 мм и длиной около полуметра. Из нее изготавливают так называемый «стакан»: одна сторона трубы делается герметичной, другая – более узкой. Также предусматривают резьбу для муфты.

Сборка коптильни

Чтобы собрать дымогенератор и бочку в единое устройство, в нижней части емкости приваривают муфту с резьбой диаметром около 40-60 мм: к ней будет подключаться дымогенератор. Внутри бочку можно оснастить аналогично предыдущей конструкции.

Дымогенератор наполняют щепой и подсоединяют к бочке через муфту. В емкость помещают продукты и накрывают ее сверху влажной мешковиной. Остается распалить щепу и можно приступать к копчению.

Из бочки и металлической топки

Для такой конструкции понадобятся:

бочка;
уголок;
квадратная и круглая труба;
прут.

Для печки используется металл толщиной 4 мм, что исключит прогорание материала.

Собственно процесс изготовления:

Нарезаем квадратную трубу и свариваем подставку для бочки.
Из металлического листа, уголков, квадратной и круглой трубы изготавливаем печку.
Чтобы конструкцию можно было использовать для холодного и горячего копчения, соединительную трубу делаем разборной.
К бочке закрепляем отрезок трубы для стыковки с печкой (вариант для горячего копчения) либо дымоходной трубой для холодного копчения.
Из прутьев изготавливаем элементы для подвешивания крюков с мясными и рыбными продуктами. На эти же прутья можно будет укладывать решетки.
В бочке делаем отверстия и помещаем в них штыри.
Изготавливаем крышку для печки.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

металлическую арматуру;
листы металла разной толщины;
трубу.

Из приспособлений потребуется:

болгарка;
сварка;
рулетка;
маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

внешних: топка, крышка, ручки, дверца, дымоотвод;
внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек

Разметка и распиловка

Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
В дне бочки просверливаются отверстия для притока воздуха в топку.
Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
Напротив дверцы высверливается отверстие для дымохода.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.
