Конвекторы водяного отопления Licon

Тепловая мощность

Тип ORΔtдлина L (cm)
80100120140160180200220240260280300
OR-J1Δt5026934441949456864371879386894210171092
OR-J2Δt50542697851100611611316147116251780193520902245
OR-J3Δt506858901095129915041708191321182322252727312936
OR-D2Δt506368241011119813851572176019472134232125082696
OR-D3Δt5094812271506178420632342262129003178345737364015

Тепловая мощность (Вт) при tw1/tw2/ti = при 75/65/20 °C (∆t=50) /EN 442температурная экспонента m = 1,3

поправочный коэффициент kt для иной температусной разницы Δt (K)

Δt(K)18192021222324252627282930313233
kt0,2650,2840,3040,3240,3440,3640,3850,4060,4270,4490,4710,4930,5150,5370,5600,583
Δt(K)34353637383940414243444546474849
kt0,6060,6290,6520,6760,7000,7240,7480,7730,7970,8220,8470,8720,8970,9230,9480,974
Δt(K)5051525354555657585960
kt1,0001,0261,0521,0791,1051,1321,1591,1861,2131,2401,267

Масса указана без упаковки.

ТипJ1J2J3J4D2D3D4
кг/м0,741,472,232,83,044,565,41
л/м0,220,50,75111,62

Инструкции по установке

для правильного функционирования необходимо обеспечить доста- точную подачу воздуха, иметь достаточно герметичный конвекторный короб и выпускную решетку с достаточной воздухопроницаемостью.Теплообменники рекомендуется устанавливать на высоте 10 см над чистовым полом. для этих целей мы предлагаем 2 типа консолей. они могут крепиться к полу (стоечные), на высоте 5 и 10 см, или к стене. Ширина консоли зависит от количества трубок теплообменника – см. ниже. Консоли не входят в комплект поставки. Монтаж

Комплектация конвектора Koraflex Energy FVE

В стандартный комплект поставки входят

  • оцинкованный стальной короб покрытый черной лаковой краской RAL 9005
  • модель Economic – неокрашенный Al/Cu теплообменник с продувочным клапаном
  • модель Exclusive – покрытый черной лаковой краской Al/Cu теплообменник с про-дувочным клапаном
  • комплект низкоэнергетических вентиляторов EC
  • соединительный клеммник (F Box)
  • закрывающая узел подключения панель
  • анодированная рама из Al, U-образный профиль цвета натурального алюминия
  • установочные винты для компенсации неровностей пола
  • фиксирующие анкеры для крепления желоба к полу
  • распорки жесткости корпуса для установки и бетонирования
  • закрывающая панель из сололита, защищающая теплообменник от попадания пыли и мусора во время строительных работ
  • инструкция по монтажу корпуса
  • надежная упаковка

Спецификация по выбору

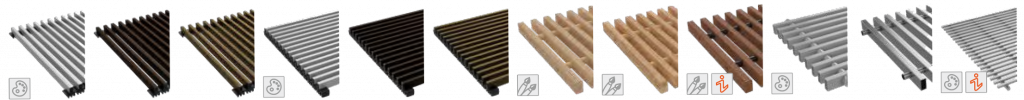

  • декоративная решетка на выбор
  • высокопрочная износостойкая декоративная решетка Cross – это проектное реше-ние – решетка заказывается вместе с конвектором
  • цвет анодированной рамы из Al – натуральный алюминий, светлая или темная бронза, покрытие лаковой краской любого цвета палитры RAL для U-образного профиля
  • цвет анодированной рамы из Al – натуральный алюминий, светлая или темная бронза, покрытие лаковой краской любого цвета палитры RAL для F-образного профиля
  • источник постоянного тока 24 В DC
  • термостат для работы от напряжения 24 В DC
  • термопривод для работы от напряжения 24 В DC, длина кабеля 2,5 м или 5 м
  • датчик температуры NTC
  • температурный датчик
  • возможность регулировки посредством системы BMS (Building Management System)
  • R-box
  • звукопоглощающая пленка
  • стойки для установки в фальшполы
  • резьбовые соединения, термостатический клапан и термостатическая головка с капиллярной трубкой
  • фитинг резьбовой угольник 90° 1⁄2″ × 1⁄2″ для упрощенного подсоединения
  • пара гибких нержавеющих шлангов для простоты соединения длиной 10, 12 или 30 см
  • закрывающая панель повышенной прочности

Структура конвектора

1 короб конвектора

2 закрывающая решетка

3 декоративная рамка

4 Al/Cu отопительный регистр

5 фиксирующие анкеры

6 установочные винты

7 закрывающая панель

8 распорки жесткости корпуса для установки и бетонирования

9 EC-вентилятор 24 В

10 регулятор (FCR BOX)

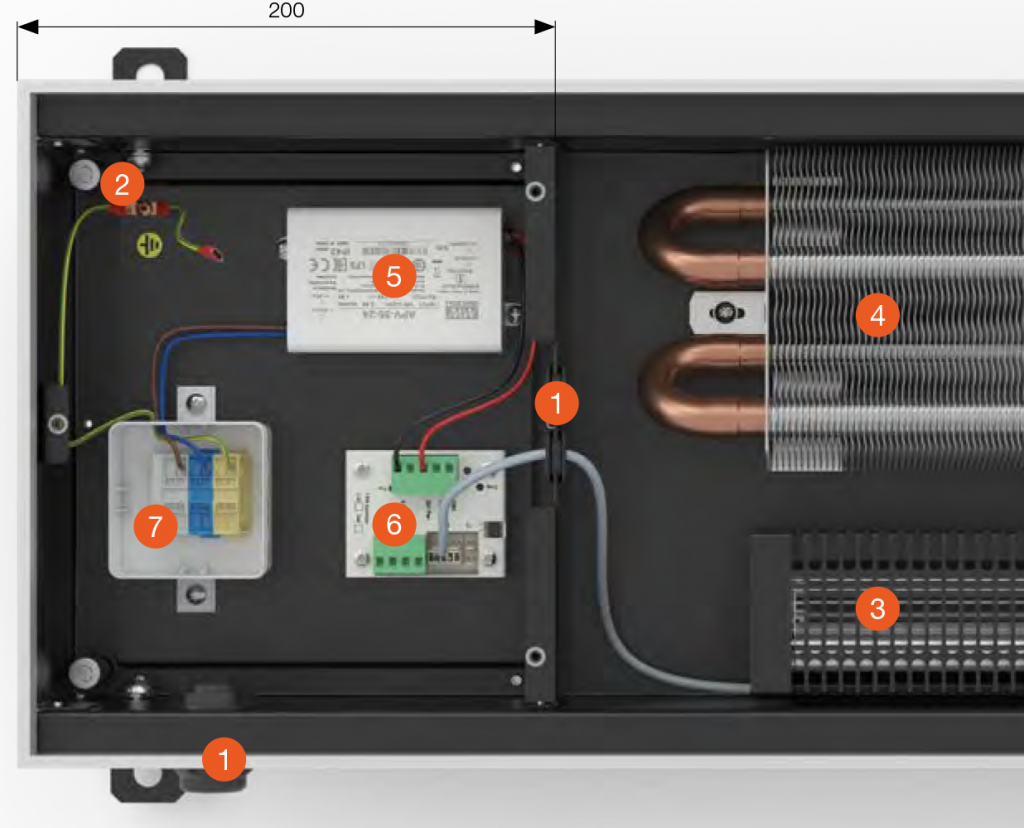

Автоматика

1 кабельное отверстие

2 заземление

3 EC-вентилятор

4 Al/Cu отопительный регистр

5 источник 230 В AC/24 В DC

6 регулятор FCR BOX

7 клеммник для подключения напряжения от сети

* закрывающая крышка

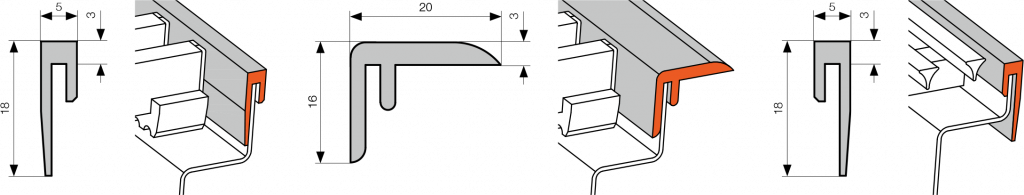

Стандарт: U-рамкаПо желанию клиента: F-рамкаПо желанию клиента: рамка для решетки Cross (по запросу)

Напольные конвекторы принудительная конвекция OLOC

Подробности
Просмотров: 2269

Напольные конвекторы с вентилятором и оптимизированной конвекцией

Мы усовершенствовали эксклюзивные модели напольных конвекторов,используя суперсовременные технологии. Универсальные модели конвекторов обеспечивают высокую эффективность отопления даже при низкой температуре. Благодаря этому они идеально подходят для систем отопления, работающих на тепловых насосах.     • высокая эффективность отопления при низкой температуре теплоносителя     • возможность установки совместно с тепловым насосом     • экономичные вентиляторы с электродвигателем и минимальной потребляемой мощностью     • мгновенная реакция на изменение температуры в помещении     • очень тихая работа
