Подготовка основания
Поверхность пола очищается от загрязнений, строительного мусора. Также подготавливают все материалы для монтажа, определяются со схемой укладки труб, местом установки терморегулятора и других элементов системы.
Пошаговый монтаж теплого пола XL PIPE
Теплоизоляция
Если устройство теплого пола происходит на первом этаже частного дома, где перекрытие установлено над грунтом или неотапливаемым помещением, лучше использовать экструдированный пенополистирол или минеральную вату. Толщина утеплителя должна составлять как минимум 5 см. Для фиксации теплоизоляционных плит к бетонному основанию можно использовать дюбеля с пластиковыми головками в виде зонтов.
Характеристики экструдированного пенополистирола для теплоизоляции теплого пола
На плитный утеплитель рекомендуют уложить лавсановую металлизированную пленку толщиной 2-5 мм. Она сможет эффективно отразить всю произведенную тепловую энергию внутрь помещения. Если высота комнат не позволяет использовать толстый слой теплоизоляции, разрешено применять только лавсановую металлизированную пленку.
Установка нагревательных элементов
Пластиковая армирующая сетка для стяжки
На подготовленную поверхность укладывают армирующую сетку с размером ячеек 10х10 см или 20х20 см и с толщиной проволоки 3-5 мм.
При помощи пластиковых хомутов происходит закрепление трубопроводов к арматурной сетке. Расстояние между витками не должно быть меньше 5 см. Рекомендуемый промежуток – 20-30 см. Диаметр загиба трубопроводов должен быть больше от стандартного шага их укладки.
Чтобы не повредить трубу, рекомендуется отрезать кусок длиной 80 см и производить с ним необходимые манипуляции. Его загибают до тех пор, пока не удастся получить нужный размер витка.
При установке трубопроводов необходимо отступать от стен на расстояние 5-10 см. Нагревательные элементы должны хорошо закрепляться, особенно в местах изгиба, чтобы их положение не изменилось после заливки стяжки.
Установка распределительной коробки
В распределительную коробку (габариты 180х180х40 мм), которая идет в комплекте XL PIPE, проводят два конца от трубопровода. Такое устройство устанавливают на полу, чтобы его крышка находилась на уровне верха залитой стяжки. Коробку нужно закрепить к основанию, исключая ее перемещение.

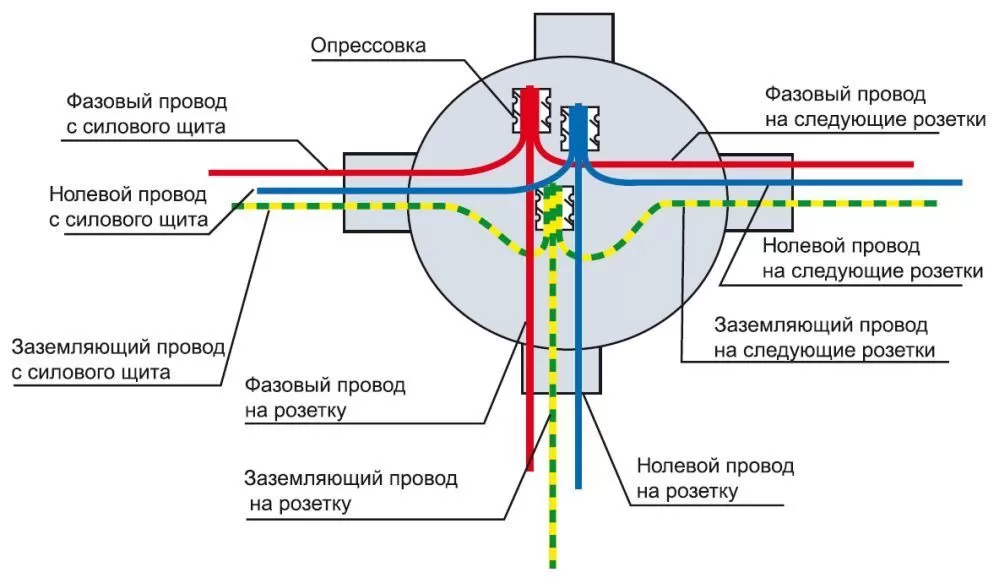

Схема соединения проводов в распределительной коробке
Также данный элемент системы изолируют, чтобы предупредить попадание жидкости во время заливки стяжки. В сухих помещениях это можно сделать при помощи обычного скотча, а во влажных – с применением гидроизоляционного герметика.
Монтаж терморегулятора
Подключение теплого пола к терморегулятору
Перед монтажом терморегулятора необходимо измерить сопротивление нагревательного кабеля. Оно не должно отличаться от указанного в инструкции значения. Если все в порядке, производят подключение проводов от теплого пола к регулятору температуры. Красный цвет соответствует фазе, синий – нулю.
Сам терморегулятор также подключают к сети. Максимально допустимая мощность прибора должна быть немного больше от мощности системы обогрева, но не наоборот. Также к одному терморегулятору запрещено подключать трубопроводы, длина которых больше 84 м.
Датчик температуры устанавливается между витками нагревательных элементов в гофрированной трубке диаметром 16 мм. Расстояние от устройства до трубопроводов должно составлять 2-5 см. Датчик температуры также подключают к терморегулятору.
Заливка стяжки
После установки всех элементов системы и их надежной фиксации приступают к заливке стяжки. Готовят ее из портландцемента и песка (соотношение 1:3). С целью улучшения качества стяжки в раствор добавляют пластификаторы для увеличения ее долговечности. Также по контуру помещения устанавливается демпферная лента с максимальной толщиной 10 мм. Она позволит компенсировать расширение стяжки во время нагрева. Рекомендуемая толщина стяжки – 4 см, максимально возможная – 8 см.
Пропорции раствора для стяжки
После того, как раствор достигнет необходимой мощности, приступают к укладке напольного покрытия. Электрический теплый пол запускают в работу после монтажа всех элементов системы.
Характеристики водяных систем подогрева
Водяное напольное отопление, пожалуй, одно из древнейших. Считается более дешевым в эксплуатации, чем электросистемы, а также безопасным в быту. К тому же производители всех финишных покрытий для пола (ламината, линолеума, паркетной доски, виниловой и керамической плитки) рекомендуют применять именно этот вид подогрева как наиболее мягкий и безопасный для облицовки.
Водяные «теплые полы» – это многокомпонентная система с большим количеством недешевых элементов: трубопроводы с комплектующими, коллекторно-смесительный узел, циркуляционный насос, генератор тепла (котел, тепловой насос, солнечный коллектор и т. п.), фитинги, вентили, датчики и многое другое.
В качестве теплоносителей используется вода, антифриз или специальные смеси. Как правило, выбор зависит от конкретных условий эксплуатации. Поэтому исключительно для ванной и туалета такой вид подогрева не монтируют.
Стоит отметить, что дилеры производителей систем отопления, как правило, имеют уже готовые наборы для усредненных условий. Поэтому с компоновкой проблем не возникает.
Напоминаем: напольный подогрев не разрешено подключать в централизованной системе или горячему водоснабжению в квартирах, расположенных выше 2 этажа. Хотя практика показывает, что разрешение получить возможно после тщательного расчета и согласования в управляющих органах.
Таблица 2. Преимущества и недостатки водяных теплых полов
| № | Плюсы | Минусы |
| 1) | Совместимость с любыми видами чернового пола. | Дорогостоящее оборудование. |
| 2) | Подходит для всех видом финишных напольных материалов. | Трудоемкий монтаж. |
| 3) | Широкий выбор всевозможных тепловых генераторов и систем безопасности. | Локальный ремонт затруднен. |
| 4) | Высокая энергоэффективность. | Суммарная толщина стяжки – не менее 3,5 см. |
| 5) | Применение в качестве основного либо дополнительного отопления. | Периодически требуется сервисное обслуживание некоторых элементов системы. |
| 6) | Независимость от систем централизованного отопления. | |
| 7) | Два основных способа монтажа. | |
| Эксплуатационная безопасность. | ||
| 9) | Невысокий уровень шума при работе. | |
| 10) | Низкая стоимость в процессе эксплуатации. | |
| 11) | Отсутствие зон перегрева. | |
| 12) | Срок службы – более 20 лет. |
Устройство водяной системы «теплые полы» осуществляется двумя способами:
- «Мокрым», то есть в обычной или полусухой стяжке. Применяется для всех видов зданий, включая срубы и каркасники. Основное требование – прочные несущие конструкции.
- «Сухим», то есть под финишной облицовкой устанавливаются специальные монтажные листы, фиксирующие тепловые контуры. Этот метод был разработан для домов со слабыми опорными конструкциями и потолками высотой менее 2,5 м.
В первом случае монтаж включает 7 шагов:
- Разработка план-проекта.
- Монтаж коллекторного шкафа.
- Подготовка основания и теплоизоляция.
- Монтаж контуров обогрева.
- Подключение и тестирование работоспособности системы.
- Заливка стяжки.
- Финишная проверка.
- Монтаж облицовочного финишного материала.
Второй способ намного быстрее и проще:
- Разработка проекта и плана работ.
- Монтаж насосно-смесительного узла.
- Подготовка основания.
- Монтаж модульных форм и укладка контуров отопления.
- Подключение насосно-смесительного узла.
- Предварительное тестирование.
- Устройство сборной сухой стяжки.
- Монтаж финишного покрытия.
Таким образом, водяной теплый пол – это универсальная система подогрева. В заключение отметим, что любой вид отопления монтируется не на один год, поэтому не стоит экономить на комплектующих и своевременном обслуживании.
Технология монтажа
Выкладка водяного теплого пола требует в первую очередь создания проекта. Данная задача необходима, хотя и непроста. Во многих случаях от грамотно составленного проекта зависит, насколько высококачественно будет выполнена схема монтажа и будущая эффективность функционирования.
Проектирование состоит из точного расчета числа конструкционных элементов и нужных материалов. С целью обеспечения надежной и качественной работы пола требуется учитывать и следующие нюансы:
- площадь обогрева;
- конфигурацию и высоту помещения;
- отличительные черты материалов и труб;
- желаемый температурный режим.
Водяной пол должен выполнять свое предназначение качественно, поэтому перед его укладкой необходимо исполнить ряд подготовительных работ. В первую очередь, это обработка чернового пола.
Поверхность пола хорошо очищают от пыли и мусора. Выясняется его горизонтальность. Дело не только в выравнивании пола, но и в необходимости обеспечения расположения краев комнаты на одном уровне. Если этого не будет, то трубы обогрева будут находиться на стяжке с разной толщиной, соответственно, прогреваться пол будет неравномерно. При обнаружении серьезных дефектов пол выравнивают стяжкой.
Укладка теплого пола
Перед тем как сделать монтажные схемы теплых водяных полов в квартире нужно обеспечить гидроизоляцию посредством особой пленки. Затем по периметру комнаты приклеивают демпферную ленту, компенсирующую расширение стяжки из-за нагрева. Ее ширина может доходить до 10 — 15 см, и полностью перекрывать теплоизоляционный слой и стяжку.
Также перед тем, как уложить трубы проводится монтаж теплоизоляционного слоя. Его толщина определяется с учетом того, что находится под полом — подвал или жилое помещение. Достигать она может значения в 30 см. Добиться максимального результата и упростить монтаж обеспечит только комплексный подход к проектированию, устройству и выбору схемы.
После того как будут проделаны все работы по монтажу любой схемы водяного теплого пола, следует проверить качество сборки. Проверка осуществляется до заливки. Тестируется пол два раза — в течение получаса и двух часов. Если все работает хорошо, то выполняется заливка, высотой от 3 до 7 см.
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Что и в каком случае лучше выбрать
Проведенный сравнительный анализ позволяет определить, какой тип обогрева помещения выбрать в каждом конкретном случае.
1. Площадь отапливаемого помещения определяет, какой теплый пол дешевле, водяной или электрический. Поэтому в значительных по площади помещениях экономически выгодно устраивать обогрев жидким теплоносителем, в маленьких, до 10 м2, — электроэнергией.
Рекомендация обусловлена высокой стоимостью оборудования для водяного обогрева и особенностями технологического процесса подогрева теплоносителя. Так, на маленькой территории у водяного «теплого пола» резко увеличиваются эксплуатационные затраты по двум показателям:
- Высокие амортизационные отчисления (к стоимости топлива и обслуживания системы необходимо равномерно, равными частями добавлять стоимость котла, труб, смесителей и т.д. для достижения окупаемости затрат на оборудование), что съедает экономию на топливе.
- Принцип действия многих отопительных котлов — непрерывность процессов горения, что ведет к перерасходу топлива и дополнительному охлаждению горячей воды на входе в систему. В этой ситуации наблюдаем следующую картину. Во-первых, постоянное подмешивание холодной воды в теплоноситель ведет к его частичному сбросу в канализацию. А это перерасход топлива. Во-вторых, за время прохождения по маленькому контуру вода не успевает охладиться, а котел работает и дальше ее нагревает, что требует ее охлаждения, т.е. возвращаемся опять к первому пункту.
В итоге дешевый источник тепла резко дорожает, превышая во многих случаях затраты на электроэнергию.
2. В многоквартирных домах нет выбора источника тепла — только кабельный обогрев пола.
3. При отсутствии электроэнергии или недостаточной мощности электропроводки вариант с электрическим обогревом не рассматривается в принципе. Здесь альтернативы отопительным котлам нет.
4. Электрический обогрев очень эффективен в ванной комнате и туалете, где можно в считанные секунды прогревать кафельную плитку при необходимости — в остальное время система отключается.
5. В дополнение к центральному отоплению, кабельным «теплым полом» можно обогревать лоджии и мансарды — здесь достаточно поддерживать плюсовую температуру, что не ведет к большим расходам на электрическую энергию.
Теплопотери что это и где их взять
Расчет теплого пола делают по каждому помещению, в котором он будет уложен. Основан он на том, что вы знаете теплопотери дома в целом и в каждом помещении конкретно. Теплопотери — это то количество тепла, которое требуется возместить, чтобы поддерживать определенную/желаемую температуру. Теплопотери зависят от толщины и материала стен, от типа окон/дверей, от того как сделан пол, отапливаемое внизу помещение или нет, какой потолок, чердак, как это все утеплено. В общем, критериев масса. Учитывается все это в теплотехническом расчете.
Количество тепла для поддержания нужной температуры очень зависит от материала наружных стен и утепления
Теплотехнический расчет можно сделать самостоятельно (есть достаточное количество калькуляторов, методик), можно заказать в строительной организации. Для примерных прикидок можно воспользоваться усредненными нормами. Так считают, что для отопления одного квадратного метра в Средней полосе России требуется 100 Вт на квадратный метр площади. Это при условии, что утепление — среднее, высота потолков — 2,2-2,7 м, наружных стен не более чем две.
Примерные теплопотери для разных технологий строительства
Если утепление ниже среднего или потолки выше, регион более северный — эти показатели приводят к увеличению теплопотерь. Соответственно, наоборот, чем менее суровые зимы и лучше утепление, тем меньше требуется тепла. Подкорректировав таким образом норму, можно сделать более-менее точный расчет теплого пола, но всегда лучше взять с запасом — чтобы не мерзнуть.
Комбинированная схема
Данный тип схемы представляет собой способ, который подразумевает выкладку в одной комнате сразу двух вариаций — улитки и спирали. Например, половина комнаты выкладывается улиткой, а другая часть — спиралью. Особенно комбинированная схема подходит для комнат, имеющих:
- необычную форму;
- углубления;
- выступы.
Мотаж в комнату со сложной геометрией
Можно сделать комбинацию 2 видов пола — водяного и электрического. Данные системы зачастую монтируют в тех квартирах, где главная роль отводится именно водяному полу. В весеннюю и осеннюю пору подключать обогрев не целесообразно на сильную мощь. Но чтобы создать благоприятные условия проживания можно поднять на пару градусов температуру. Это очень удобно.
В квартире с централизованным отоплением невозможно самим выстроить температурный режим. В этом случае комбинированный обогревательный пол — отличное решение. С помощью его электрической части можно организовать отличный микроклимат в доме. Выкладка данной системы легка, но нуждается в особенном внимании при контакте с электричеством. Поэтому монтаж лучше всего проводить специалисту.
Стоит заметить, что теплый водяной пол в многоквартирном доме нуждается в особом разрешении в соответствующей инстанции. И действовать он будет лишь в сезон отопления. Однако, множество современных новостроек предусматривает наличие системы такого пола еще на этапе проектировании. В данной ситуации она функционирует от автономного котла, поэтому может применяться круглогодично.
Посмотрите небольшое видео про обзор монтажа водяного теплого пола:
Карбоновые системы электроподогрева пола
Низкотемпературные системы теплые полы не ограничиваются исключительно маломощными кабелями. В числе предлагаемых продуктов – изделия с карбоновыми (углеродными) нагревательными элементами. Это:
- Пленочные маты. Представляют собой полосы графитосодержащей пасты, которые нанесены на плотную пленку и защищены вторым слоем полиэтидена сверху. Расстояние между нагревательными элементами не превышает 1 см. А общая толщина конструкции – до 0,5 см.
- Стержневые полы. Это тонкие карбоносодержащие стержни, закрепленные между 2 гибкими проводами в виде своеобразной лесенки.
Оба вида отопительных контуров можно укладывать непосредство под напольный отделочный материал: плитку, керамогранит, виниловый ламинат и др. Но предупреждаем – при просачивании воды отдельные сегменты пола могут выйти из строя. Монтаж проводится в следующем порядке.
- Составление плана укладки.
- Подготовка основания.
- Настил изоляции и монтаж нагревательных элементов.
- Установка датчиков и терморегулятора.
- Подключение и первое тестирование работоспособности.
- Монтаж финишного покрытия и повторная проверка системы обогрева.
По утверждению производителей, стержневой карбоновый пол, в отличие от инфракрасного пленочного мата, не боится перегрева, поэтому его можно устанавливать под мебель, сантехоборудование и прочие стационарные объекты.
Какая система самая безопасная и надёжная
Если сравнить тёплые полы по степени безопасности, неоспоримо лучше — водяной контур. Нет риска короткого замыкания или удара током. Хотя кабельные и плёночные полы современного поколения обладают повышенной степенью защиты, и данный показатель сведён к минимуму.
В плане надёжности, греющий кабель — качественное изделие, которое обладает повышенной гарантией. Даже провод с невысокой стоимостью способен прослужить до 20 лет. Ломаются, и нуждаются в замене чаще датчик температуры и терморегулятор.
В водяном трубопроводе, сами трубы имеют долгий срок службы, а вот фитинги приходится менять через 10 — 15 лет. Для их замены потребуется демонтаж бетонной стяжки.
Какой теплый пол выбрать?
Как видите мы рассмотрели все виды теплых полов существующих на данный момент на рынке. Но ответить на вопрос что лучше водяной теплый пол или электрический теплый пол нам вряд ли удалось.
Более того у вас возникло еще больше вопросов. Но это естественно ведь ответ на него зависит от ваших условий, требований и материальных возможностей.
Какой теплый пол выбрать?
Итак:
- Водяной теплый пол лучше всего обустраивать в месте скопления инженерных сетей. Ведь вести труды для него через весь дом не всегда удобно, да и это повышает вероятность появления дефектов. Поэтому обычно их применяют в качестве основного вида обогрева в кухнях, ванных комнатах и в туалете.
- В жилых комнатах в большинстве случаев используют электрический теплый пол. Причем зачастую он выполняет роль дополнительного обогрева. Если же вы планируете использовать систему теплый пол в качестве основного, то здесь следует исходить из местных условий.
- Что лучше водяной пол или электрический для дома решать вам, но водяная система обогрева в большинстве случаев более экономна. К тому же при монтаже системы еще на стадии строительства можно выполнить ее монтаж по всему дому, что избавит вас от большого количества коллекторных шкафов. В то же время она все равно не вечна, а ремонт водяного теплого пола более трудоемкая работа.
- Для квартир более приемлемы электрические теплые полы. Ведь они практически полностью исключают вероятность подтопления соседей. Да и наличие водяного отопления не предъявляет к ним повышенных требований.

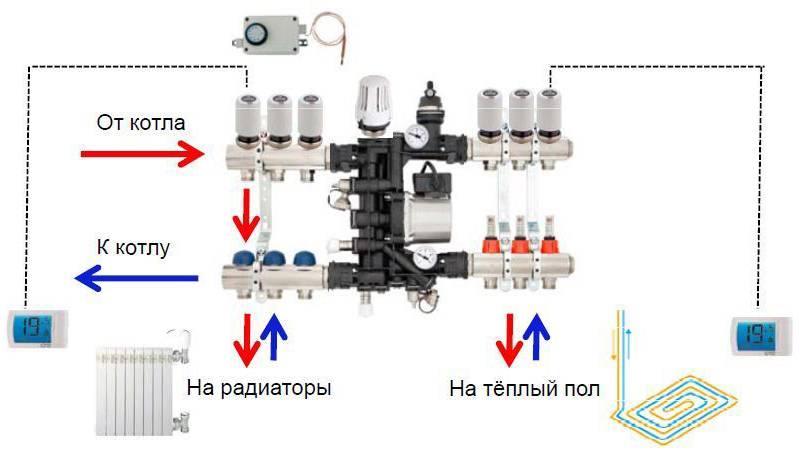

Схема разводки теплого пола от насосно-смесительного узла
Модуль подмеса
Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.
У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.
Технические характеристики
Главная особенность электро-водяного обогрева заключается в том, что его можно ремонтировать. И для этого не нужно разбивать всю стяжку. Если пробился провод, то место утечки очень легко определить. На поверхность выступит мокрое пятно, и как раз-таки здесь и нужно будет осуществить ремонтные работы.
Некоторые технические характеристики системы одновременно являются и достоинствами, о которых стоит упомянуть отдельно:
- Экономичность. Отсутствуют тепловые потери. 100% тепловой энергии направляется в помещение. Трубы продолжительное время сохраняют тепло, за счет чего снижается потребление электроэнергии. Экономия достигается и тем, что не нужно монтировать котел, насос, коллектор и другие составляющие.
- Простота монтажа и эксплуатации. Систему обогрева можно укладывать под любое напольное покрытие. Здесь нет никаких ограничений. Если возникают сбои в работе, то ремонт можно сделать через эксплуатационную панель.
- Безопасность. Система не излучает опасные для человека электромагнитные волны.
- Продолжительный эксплуатационный срок. Система труб имеет высокую прочность и надежность от разрыва, так как имеется технология по поглощению высокого давления. Трубы выдерживают морозы до -20°С.
- Автономность. Осуществлять монтаж водяных электрических теплых полов XL Pipe можно как в домах, так и в квартирах в качестве основного отопления.
Принцип работы коллектора для водяного теплого пола
Устанавливается водяное отопление несколькими способами. Профессионалы считают самым оптимальным и практичным применение конструкции с коллектором, который является многофункциональным узлом, раздающим теплоноситель.
При установке теплого пола в доме используется большое количество разнообразных труб, а их отрезки называются контурами. Если говорить простым языком, то коллектор является такой же трубой, которая крепится к остальным трубам, в общей сложности они создают систему. Места резьбы и их количество определяется тем, сколько труб крепятся к коллектору. Стоит отметить, что чем больше количество резьбы, тем дороже будет стоить это оборудование.
Коллектор для теплого пола выполняют из следующих материалов:
- нержавейка – это оборудование самое долговечное и дорогое;
- латунь – коллекторы из нее имеют среднюю ценовую категорию, срок службы достаточно долгий;
- полипропилен – самый дешевый вариант, используется только при работе с невысокой температурой.
Все контура при установке теплого пола лучше делать одинаковой длины. Таким образом создается одинаковая теплоотдача у каждой петли. Такой вариант, к сожалению, встречается не часто. Намного чаще встречаются разные длины контура, причем различие это существенное. Расходометры, установленные на подающей гребенке, а на обратной гребенке – регулировочные вентили, помогут выровнять теплоотдачу на всех контурах площади.
Все рассмотренные схемы подключения теплого пола активно используются и применяются на практике. Только профессионал определит необходимость того или иного вида подключения отопления, учитывая нюансы жилплощади.
