Колпаковая печь для отопления дома

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.

Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

https://youtube.com/watch?v=cLj597flZ_8

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

• банные печи;
• печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
• камин;
• печи для отопления;
• комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

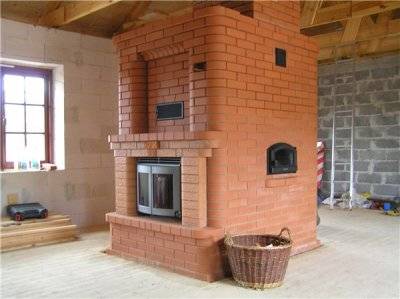

Колпаковая печь для отопления дома

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего делать это до постройки дома — тогда и печь, и здание проектируются совместно так, чтобы отапливались три или хотя бы два помещения. С уже готовым домом дело обстоит сложнее. В таком случае печь стремятся встраивать в межкомнатную перегородку, поскольку внедрение её в несущую стену требует сложных расчётов и опасных трудоёмких работ (часть стены придётся разобрать, удерживая нагрузку от перекрытия системой перемычек и колонн). Можно, конечно, ограничиться простым пристенным вариантом расположения, но тогда отапливаться будет только одно помещение.

На выбранном месте нужно построить железобетонный фундамент. Его размеры должны превосходить размеры печи хотя бы на 100 мм с каждой стороны. Не допускается объединение фундамента печи с фундаментом здания — оба сооружения дают различную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь обязательно обустраивается железобетонный фундамент

Глубина заложения фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400–600 мм. На дно выемки следует в качестве упрочняющего слоя насыпать щебёнку, а поверх неё — песчаную подушку.

Далее все делают по традиционной технологии — устанавливают опалубку, фиксируют арматурный каркас и заливают бетоном. Переходить к возведению печи следует только после полного созревания бетона и набора им достаточной прочности — на это обычно уходит около месяца.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

• Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
• Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
• Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
• После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Вы просматриваете раздел Кузнецова, расположенный в большом разделе Виды печей.

Начиная с 1962 года И. В. Кузнецов разработал около 150 разновидностей моделей печей особенной экономичной конструкции.

Высокая эффективность (КПД до 80–90%) его изобретений помогла им получить популярность в целом мире.

Печки авторства Кузнецова применяются во всех сферах жизни человека – для отопления, нагрева воды, приготовления пищи.

Существуют специальные конструкции для бани, уличные варианты для установки в летней кухне. Данные приборы отличаются довольно сложным устройством, но, если внимательно следовать инструкции и рекомендациям, их вполне можно сделать самостоятельно.

Как выглядит отопительный контур

Конструкция отопительного контура может быть разной, как и место его установки.

• Наиболее популярными вариантами считаются:

• Самодельный котел — сварная металлическая емкость из стали толщиной 4-5 мм, вмонтированная в тело печи, с входным и выходным патрубком. Он может располагаться как над топкой, так и в другом месте, где при горении дров существенно повышается температура. КПД таких котлов — до 80%.
• Водяная рубашка — конструкция, аналогичная котлам, но размещается она по всем сторонам топки, при этом эффективность нагрева будет максимальной. КПД — 85%.

Теплообменник, или регистр. Состоит из металлических, преимущественно стальных труб, сваренных в систему. Они надежны и долговечны, цена стали по сравнению с медью невысока. Может размещаться как в топке, так и в дымовых каналах. Использование труб повышает эффективность нагрева за счет увеличения площади соприкосновения горячего воздуха с металлом. КПД теплового контура при расположении в топке — до 90%, если же он располагается в дымовых каналах, где температура значительно ниже, КПД снижается и не превышает 70%.

Как нужно складывать печи колпаковые

Своими руками сложить печь Кузнецова нетрудно. Следующие сведения будут необходимы для правильной постройки:

• Газ способен заполнить любой объём, который будет предоставлен. Соответственно форма колпака не имеет значения, она может быть любого размера.
• Стенки колпака одинаково нагреваются в каждом горизонтальном сечении. Верхняя часть резервуара является самой горячей.
• Источник тепла может быть размещён произвольно, однако он должен находиться в нижнем ярусе колпака.
• Возможно использование нескольких тепловых источников.

Не рекомендуется делать собственный объект, если это первый опыт кладки. Во-первых, это сложно, а во-вторых, существует большая вероятность ошибиться. Лучше воспользоваться готовыми планировками, они есть в интернете. Не стоит выбирать сразу сложные конструкции, лучше начать с чего-то простого.

Для того чтобы сложить печь Кузнецова, необходимы:

• Болгарка;
• Проволока металлическая;
• Уголок стальной;
• Печное литьё: дверки, задвижка и решётка колосниковая. Поддувальная, очажная и топочная плита;
• Песок. Он должен быть очищенным, его должно быть больше глины в два раза.
• Раствор, предназначенный для кладки (вода, глина и конский навоз). Глина должна быть огнеупорной;
• Дрель с насадкой миксер или перфоратор;
• Колосник;
• Стальная пластина;
• Кирпич полнотелый, предназначенный именно для этих работ. Кирпич должен быть огнеупорным. А также необходим кирпич для кладки снаружи.

Готовый печной раствор может заменить глину и песок, его можно купить в строительном магазине. В данной смеси все пропорции уже соблюдены. Чтобы печь служила долго, все материалы должны быть высокого качества.

Монтаж своими руками

Монтаж печи проводится в три основных этапа:

• Подготовительный;
• Кладка первого уровня;
• Кладка второго уровня.

Подготовительный этап

Сначала нужно собрать все необходимые инструменты и материалы для возведения печной системы. Для этого понадобится:

• Лопаты (совковая и штыковая).
• Армирующий прут из металла.
• Опалубка.
• Пленка из полиэтилена.
• Цементный раствор (состоит из смеси песка цемента в соотношении соответственно 3:1, вода по требованию).
• Песок.

Далее все действия выполняются поэтапно:

1. Сперва штыковой лопатой копается яма размерами 1,5×1 м, глубина примерно 0,8 м. Нужно стараться сделать края максимально ровными.
2. Низ ямы покрывается слоем песка толщиной 15 см. Так яму нужно оставить на срок до 2 дней. Это нужно для оседания песочного слоя. Такой метод помогает придать дополнительную устойчивость печи.
3. Опалубку можно сделать из старых ненужных досок, идеально — из фанеры.
4. Армирование выполняется стальным прутом средней или чуть меньше средней толщины (это некритично, так как нагрузки невелики).
5. Далее медленно и равномерно заливается раствор. Важным моментом является «помешивание» уже залитого раствора для предотвращения образования в нем пузырьков воздуха. Данное мероприятие позволит максимально увеличить надежность и долговечность фундамента.

Краткий экскурс в историю

Отопительный эффект открытого огня заметили еще наши предки, зажигая костры в пещерах. На смену кострам пришли частично закрытые очаги, а затем – первые неэффективные камины, большая часть тепла которых уходила в дымоход.

Русская печь, выложенная по канальной технологии, в отличие от знаменитой «кузнецовки» эффективна лишь на 30-40 %

Со временем придумали своеобразный колпак, задерживающий горячие газы внутри сооружения, и научились разделять раскаленный воздух на несколько потоков. Перелом в технологии произошел, когда вопросом занялся И. С. Подгородников, известный в нашей стране инженер-теплотехник. Он изобрел «двухэтажный колпак», который немного по-иному организовывал выход топочных газов. Однако практики было недостаточно, и окончательное воплощение в жизнь идея получила благодаря И. В. Кузнецову.

Вариант колпакового устройства дровяной печи с духовкой

Игорь Викторович создал мощную теоретическую базу о колпаковом горении, которую и сумел благополучно воплотить на практике. Только благодаря его трудам печное отопление стало по-настоящему эффективным. Им разработано более 150 различных стандартов, собраны десятки типовых решений и схем. Максимально усовершенствованные модификации стали популярны, сотни мастеров взяли на вооружение порядовки колпаковых печей Кузнецова. Попробуем разобраться, как работает «кузнецовка».

Преимущества и недостатки

Преимущества:

• постройка требует меньше строительных материалов, чем традиционные конструкции, выполнить кладку легче, поскольку внутреннее устройство проще и не имеет большого количества извилистых каналов;
• экономия материала способствует уменьшению веса конструкции, это позволяет снизить мощность фундамента, горение топлива происходит в интенсивном режиме, что дает минимальное количество сажи и твердых отходов, благодаря этому стенки топки остаются чистыми;
• отсутствие узких извилистых каналов значительно облегчает уход и обслуживание — легче очищать от сажи и копоти, конструкция может быть дополнена водяным баком, духовкой, калорифером или другими модулями;
• размещение духовки в нижней части корпуса обеспечивает равномерный, не слишком высокий нагрев (внутри шкафа температура составляет 200-250 °С), что обеспечивает высокое качество блюд прогрев происходит быстрее, чем у традиционных конструкций, равномерный прогрев стенок печи обеспечивает максимальную теплоотдачу и комфортный микроклимат в доме.

Недостатки:

• пока рабочая температура не набрана, может наблюдаться некоторый недостаток тяги;
• пиролизный дожиг топлива и дымовых газов происходит неравномерно;
• высота печи требует более высоких потолков: минимальная высота потолочной плиты должна составлять от 3,27 м (с учетом противопожарного разрыва в 0,5 м).

Рекомендации для самостоятельного возведения

Решив возвести печь по одной из порядовок Кузнецова своими руками, приготовьтесь к тщательной и скрупулезной работе. На схемах вы найдете графическое изображение каждого ряда, однако перед началом кладки необходимо познакомиться с особенностями техники, в частности:

• выбором и предварительной обработкой кирпича;
• покупкой металлических деталей (плит, заслонок, дверок, задвижек);
• определением наиболее подходящего места;
• подготовкой основания и фундамента;
• возможностью оборудования дымохода и др.

Лучшим материалом для внутренней кладки «кузнецовок» признан шамотный огнеупорный кирпич (Ш-5, ШБ-8), для внешнего оформления – керамика (М-150). Для усиления кирпичных стен используют металлические элементы (арматуру, проволоку). Чтобы печь функционировала с максимальной теплоотдачей, опытные мастера оттачивают не только свои умения, но и каждый кирпичик – в буквальном смысле. Они шлифуют каждую деталь, именно поэтому проекты, выполненные профессионалами, выглядят безупречно.

Кладка из шамотного кирпича

Имея на руках авторскую порядовку, рекомендуем не экспериментировать, а соблюдать обозначенный порядок. Отхождения от схемы не гарантируют полноценной теплоотдачи.

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

9 порядовок колпаковых печей Кузнецова

Порядовка двухколпаковой ОВП 4,5х3,5 кирпича (2 зеркальных варианта)

Порядовка двухколпаковой ОВП 3,5х5 кирпичей с духовкой

Порядовка двухколпаковой ОВП 2,5х6 кирпичей с 2 конфорками

Порядовка двухколпаковой отопительно-варочной печи 4,5 х 5 кирпичей

Порядовка дачной мини-плиты со щитком 3х3 кирпича

Порядовка колпаковой отопительно-варочной печи с лежанкой

Порядовка двухколпаковой отопительно-варочной печи с духовым шкафом

Порядовка отопительно-варочной печи 3х3 кирпича с одной конфоркой

Порядовка улучшенной русской печи “Теплушка-15” И.С. Подгородникова

Остальные проекты ищите в разделе порядовок.

Необходимые материалы

Перед началом строительства, необходимо купить все требуемые материалы и подготовить необходимые инструменты, что бы ни приостанавливать постройку.

Огнеупорный кирпич

Материалы для строительства печи:

• огнеупорный кирпич — для строительства топки,
• мастика огнеупорная — для топки,
• керамический кирпич (марка минимум м150),
• цемент, песок и глина – для создания основания и кирпичной кладки,
• деревянный материал – для опалубки,
• бруски из дерева 50х50 – устанавливаются по углам для ровной кладки,
• металлические уголки, арматура, проволока, пластины,
• специальная фольга на основание,

Инструменты для строительства “Кузнецовки”:

• дрель с венчиком для замешивания раствора,
• лопата совковая и штыковая,
• мастерок,
• большая или маленькая болгарка,
• большой строительный уровень,
• рулетка,
• молоток каменщика,
• ёмкость для раствора,
• пила (ручная или электропила).

Так будет выглядеть минимальный набор инструмента, без которого не удастся добиться нужного результата.

Что понадобится для строительства

Сразу отметим, что для строительства печи лучше не брать кирпич, бывший в употреблении. Постоянные температурные перепады и так являются не самыми подходящими условиями для его эксплуатации, а если взять материал с усталостными напряжениями, то не исключено, что через пару-тройку лет стенки печи начнут попросту рассыпаться в труху. Итак, что понадобится подготовить для реализации нашего проекта:

• полнотелый кирпич из красной глины M 150 в количестве 754 шт. – для кладки корпуса отопительного прибора и дымохода;
• песок, 150 кг;
• глина мелкой фракции, 130 кг;
• кирпич огнеупорный — 63 шт., который понадобится для обустройства ядра печи; В продаже чаще всего встречается шамотный кирпич марок Ш-5 и ШБ-8. В нашем случае лучше взять последний, поскольку его габариты полностью соответствуют размерам красного кирпича.
• поддувальная дверца, 1 шт.;
• топочная дверца, 1 шт;
• дверцы для прочистки каналов, 6 шт;
• колосниковая решётка, 1 шт (минимальный размер 250х375 мм, который можно набрать из отдельных колосников);
• стальная проволока для перевязки рядов;
• металлический уголок;
• задвижка дымохода, 1 шт;
• асбестовый шнур или базальтовый уплотнитель — для герметизации мест установки чугунного литья.

Если вы когда-либо выполняли кирпичную кладку, то должны знать, что для этого понадобится:

• кельма (мастерок);
• ёмкость для приготовления раствора;
• строительный уровень;
• отвес и шнур;
• молоток каменщика;
• миксер для перемешивания смеси (можно воспользоваться насадкой для электродрели или готовить раствор вручную);
• рулетка;
• карандаш.

Если в процессе строительства потребуется подрезка кирпича для лицевой стороны печи, то эту работу лучше выполнять при помощи болгарки с установленным отрезным диском для камня и бетона.

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

• Нижний колпак оснащён специальным металлическим противнем с камнями.
• Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
• Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
• Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

• Непосредственно от раскалённых газов.
• В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.

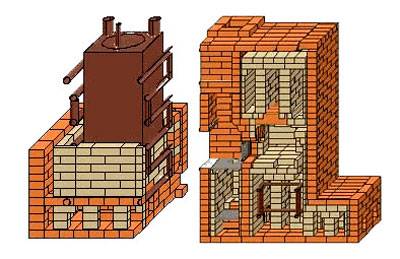

Схема печи с водяным контуром

Устройство, подключенное к водяному контуру, еще более увеличивает свою эффективность, позволяя при той же мощности обогреть значительно большую площадь.

При постройке такой печи котел устанавливается над топкой в зоне первого колпака — воду нагревают раскаленные газы, обволакивающие металлические стенки.

Горячая вода через верхний трубопровод отправляется в радиаторную систему, а через нижний поступает холодная вода.

Остывший воздух после повторного нагрева вытесняется в зону второго колпака, тем самым поддерживая теплоотдачу основной печи.

Теплообменник, устанавливаемый в печи, бывает двух разновидностей:

• однокамерный — представляет собой отсек для воды, выполненный либо в плоской форме, либо в виде котла;
• трубчатый — в таком теплообменнике вода постоянно продвигается вперед по трубам, расположенным друг над другом.

Более эффективным считается второй тип — благодаря меньшему объему труб, вода быстрее прогревается и расходится по радиаторной системе. Диаметр труб выбирается минимум в 50 мм — иначе вода в них может кипеть. Размеры печи с любым типом теплообменника зависят от количества колпаков, набора дополнительных функций. Если печь выкладывается только для отопления, достаточно будет компактного вертикального устройства размерами 1м х 1,2м х 2м.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Особенности эксплуатации

Колпаковая печь обладает высокой скоростью нагрева, уступая в этом отношении только «буржуйкам». Кроме того, печь очень чистая — в ней почти не остается сажи и золы. Первая чистка такой конструкции понадобится не ранее, чем через 2-3 года (обычно, гораздо позже, в зависимости от интенсивности пользования).

Основной особенностью такой конструкции является безопасность. Нагрев происходит из-за наличия пробки горячих газов в верхней части колпака, поэтому, необходимость в закрывании вьюшки отпадает. Потери тепла через дымоход практически отсутствуют. Угарный газ выгорает в зоне максимального нагрева, и через дымоход выводится лишь незначительное его количество.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.
