Коллектор отопления своими руками: описание, что необходимо, сварка отопительного коллектора

Видео мастер класс “Распределительный коллектор”

Последнее время, использование полного набора компонентов распределительно-смесительного узла приобрело повальный характер. К примеру, конденсационный котел питает систему из одних тёплых полов не большой площади. Такая система вполне способна управляться через термодатчик, регулировочные краны и аппаратуру котла. И нередко оказывается, что смесительный узел не нужен совсем или даже мешает, а ошибки и неграмотная сборка оборачиваются большими затратами. Если использование такой развязки для тёплого пола оправдано в большинстве случаев, то он нужен только при повышенной температуре теплоносителя, совместном использовании высокотемпературных отопительных приборов. Как всегда, главное хорошо разбираться в вопросе, либо доверить это надёжным людям.

Как сделать распределительный коллектор отопления своими руками?

В основу проекта изделия закладывается количество используемых отопительных контуров

Нужно принять во внимание место расположения нагревательного котла, специфику патрубков, особенности отопительных и косвенных контуров, планы по возможному увеличению их количества в будущем, точки распределения тепла

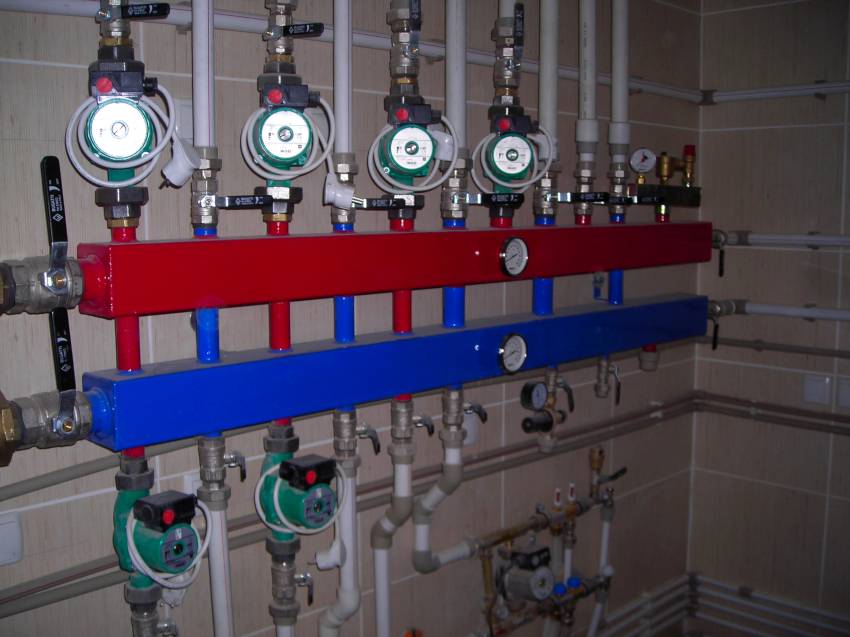

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы – для подачи и обратки. Нужно будет отметить и дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заполняющий кран, клапан подпитки.

Следующий этап – пространственное моделирование. Придется прикинуть специфику подключения труб к коллектору, обычно на торцах формируются отводы для косвенного нагрева и соединения с твердотопливным котлом, для электрических и газовых настенных котлов патрубок врезается сверху. Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровая бумага). Между соседними патрубками нужно выдержать расстояние от 10 см, как показывает практика, максимум – 20 см.

Самый удобный материал для самостоятельной сборки гребенки – трубный профиль квадратного или обычного сечения. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью газового резака выполняются отверстия, в которые в дальнейшем будут врезаны патрубки. В данные посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки фиксируются сваркой – сперва черновой, вторым приемом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для навешивания гребенки на стену. Стыки необходимо зачистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно вмонтировать на подготовленное место и соединить с входящими, исходящими контурами. В результате образуется эффективный инструмент, способный полноценно координировать сложную отопительную систему частного домовладения.

https://youtube.com/watch?v=rGwgnHHM4oU

Конструкция

Коллекторная система отопления частного дома способна обеспечить равномерное распределение тепла и постоянный температурный режим в помещении, а, следовательно, – и комфорт, и уют. Вместе с термостатом для помещений коллектор может гарантировать точную регулировку расхода.

Помните, что в системах, где присутствует коллектор для отопления своими руками, обязательным условием является наличие циркуляционного насоса. Благодаря его работе сокращается разность температур носителя тепла на входе и на выходе системы, а это значит, что нагревание будет более качественным.

Каждый из отводов коллектора должен иметь шаровой кран, за счет этого приспособления будет происходить отсечение отопительных приборов без воздействия на систему. Такого рода система может быть оборудована для горизонтальной однотрубной или двухтрубной системы.

Коллектор для системы отопления

Подающий и обратный коллекторы размещаются на каждом этаже главного стояка. От коллекторов трубы монтируются в пол или стены, после чего подсоединяются к каждой батарее отопления. Если трубы подачи и обратного хода размещены в стяжке напольного покрытия, каждый прибор отопления должен быть снабжен воздушным краном или отводчиком воздуха.

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
довольно проблематично установить расходомеры, поэтому их просто не будет;
нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

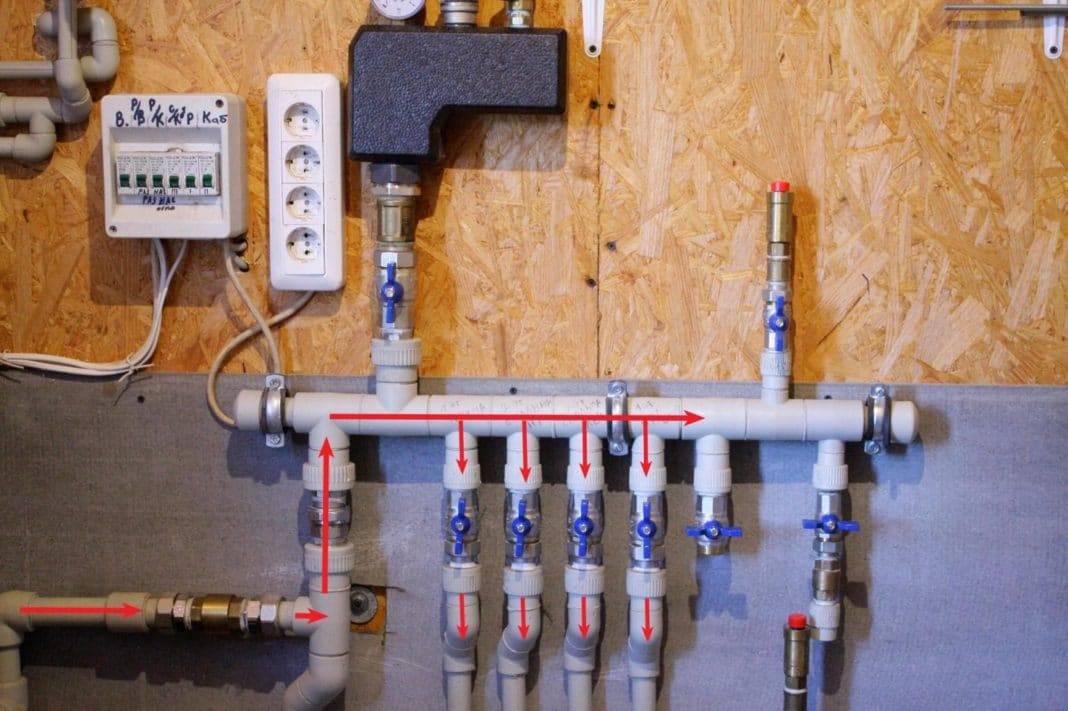

Примеры коллеккторов из ППР — на 3 и 9 отводов

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Что такое и для чего нужен коллектор водоснабжения

Коллектор водоснабжения – это приспособление, которое разделяет один значительный поток воды на несколько меньших. Для обеспечения при этом достаточного напора в устройстве радиус входа примерно на 20-40% больше, чем выхода.

Распределительный коллектор водоснабжения – это полая цилиндрическая конструкция, которая используется для корректного и одинакового распределения жидкости между различными потребителями. Данное устройство используется при параллельном разветвлении труб. Приспособление позволяет нормализовать давление, тем самым предотвращая возникновение гидроударов.

Считается, что коллекторная система намного более эффективна, нежели классическая, состоящая из стояков и тройников. Несмотря на это, стоимость такой конструкции намного выше. Именно поэтому, прежде чем отдавать предпочтение тому или иному варианту, необходимо разобраться во всех особенностях работы коллектора и правилах его монтажа.

Виды коллекторов для отопления

Прежде чем сделать коллектор системы отопления своими руками необходимо определиться с его функциональной нагрузкой. Эта конструкция может быть установлена в нескольких местах теплоснабжения. От этого будет зависеть ее комплектация, габаритные размеры и уровень автоматизации работы.

Коллектора в системе теплый пол

До того как собрать коллектор отопления, выполняется его расчет, определяется место установки. Фактически для работы системы необходимо две конструкции. Гребенка от подающей трубы распределяет горячий теплоноситель по контурам отопления. Обратные полипропиленовые коллекторы для отопления являются точкой сбора остывшей воды для ее дальнейшей транспортировки в теплообменник котла.

Самодельный коллектор отопления может понадобиться в двух случаях – для системы водяного теплого пола или при организации традиционного теплоснабжения с радиаторами. Они отличаются габаритами и комплектацией:

Гребки для котельной. Для этого применяют сварные коллектора для отопления, изготавливаемые из труб большого диаметра до 100 мм. В подающей гребенке монтируют циркуляционные насосы и регулирующую арматуру. Для комплектации обратного кольцевого коллектора отопления используют отсекающие шаровые краны;
Гребенки для теплого пола. Помимо вышеописанных компонентов используется смесительный узел. Он позволяет сэкономить расход теплоносителя. Дополнительно рекомендуется применение коллектора отопления с расходомерами.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

жидкостные (о которых мы говорим в данном материале);
воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

попадает максимальное количество солнечного света,
имеет большую площадь,
установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
концы трубок соединены с трубой, по которой проходит теплоноситель;
при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Принцип работы коллекторной системы

Коллектор, это металлическая гребенка с выводами для подключения труб и приборов. Коллекторная система отопления является двухтрубной. Через одну гребенку подается горячая вода, а к другой — подключаются трубы, собирающие остывшую воду (обратку).

В коллекторной системе отопления имеется закрытый расширительный бак и циркуляционный насос, который движет теплоноситель. Минимальный объем расширительного бака равен не менее 10% суммарного объема всех отопительных приборов. Насос устанавливается на любом из трубопроводов, идущих к коллекторам.

Коллекторы устанавливаются в специальные шкафы, которые монтируют в нишах стен или в отдельном помещении. Шкафы коллекторов должны располагаться примерно на одинаковом расстоянии от каждого отопительного прибора. Трубы могут подводиться к радиаторам сверху, с боку и снизу. Наибольшее распространение получила нижняя подводка труб к радиаторам. Этот вариант дает наилучшую возможность скрыть трубы в полу. На каждую гидравлическую цепь, идущую от коллектора, устанавливается запорная арматура, что дает возможность отключать любой радиатор, не нарушая работу отопительной системы. На каждый радиатор устанавливают кран для выпуска накопившегося воздуха — кран Маевского, или же на коллектор — воздуховыпускные клапаны. Также на коллектор могут быть установлены счетчики тепла и водосливные краны.

Каждая гидравлическая цепь, размещенная после коллекторов, является самостоятельной системой. Это дало возможность создания теплых полов. Это полы, в конструкции которых укладываются трубы параллельно или в виде спиралей, которые обогревают поверхность пола. Трубы укладывают на теплоизоляционную прокладку, подключают к коллектору и после проверки герметичности трубопроводов заливают их бетоном. Высота стяжки не должна превышать 7 см. Шаг укладки и диаметр труб определяется расчетом. Длина одного отопительной спирали не должна превышать 90 м. В основном для теплого пола применяются металлопластиковые трубы, которые легко принимают любую кривизну.

При работе отопления теплого пола понижение температуры происходит по высоте помещения, а при установке радиаторов — наоборот, чем выше, тем теплее.

Особенности гребенки распределительного коллектора для воды

Для повышения комфорта применения горячей и холодной воды используются сантехнические коллекторы с отсекающими кранами. Устройство обеспечивает разделение воды на несколько потоков. Благодаря тому, что диаметр входного отверстия превышает данное значение для выходного патрубка на 20-40%, при одновременном открывании нескольких кранов снижение потока воды и давления не происходит.

Коллекторная схема является более удобной и комфортной в эксплуатации, чем традиционная. Однако ее стоимость будет в несколько раз превышать цену обычной системы. Например, распределительный коллектор для воды Pexay стоит 5-10 тыс. руб.

Коллекторы изготавливаются из нержавеющей стали, латуни, полипропилена или сшитого полиэтилена. Трубы для системы водоснабжения могут крепиться с помощью резьбовых соединений, посредством евроконусов, с применением компрессионных фитингов. Используется также комбинированный вариант, который предполагает соединение на резьбе для больших диаметров и пайку или компрессионные фитинги для малых.

Распределительные коллекторы для водоснабжения могут быть оснащены 2-6 отводами. Изделие имеет два крепления для стыковки, которые соответствуют диаметру трубы, подающей воду. Они также используются для соединений нескольких элементов в составной блок без применения дополнительных переходников.

Для повышения комфорта применения горячей и холодной воды используются коллекторы с отсекающими кранами

При выборе материала для изготовления коллектора следует учитывать тип подающей трубы. Лучше, если они будут выполнены из одного материала

Здесь следует принять во внимание, что полиэтиленовые изделия соединяются компрессионными фитингами, а полипропиленовые – посредством пайки. Перед коллектором следует установить фильтр, прибор учета и обратный клапан

Самодельный коллектор

Важно соблюдать направление

Изготовление самодельного распределительного коллектора необходимо начинать с планирования. Вам необходимо определить для себя некоторые составляющие отопительной сети дома.

Количество контуров, куда будет направлен теплоноситель. Количество нагревательного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть, вам потребуются его технические характеристики. Если в дальнейшем вы планируете встроить в систему отопления дополнительные нагревательные элементы, к примеру, тепловой насос или солнечные батареи, то и их лучше всего учесть заранее. Количество дополнительного оборудования (насосы, клапана, арматура, накопительные баки, термометры, манометры и прочее).

Теперь определяется конструкция прибора, особенно надо учитывать, как будет подходить каждый контур и с какой стороны (снизу, сверху, сбоку)

Обращаем ваше внимание на некоторые нюансы подключения

Газовые или электрические котлы подключаются к коллектору или снизу, или сверху. Если в системе отопления устанавливается циркуляционный насос, то подключение производится только с торца гребенки. Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца. Подающие контуры систем отопления врезаются или сверху, или снизу.

Хорошо, если небольшой рисунок конструкции коллектора перенести на бумагу. Это даст визуальную картинку, по которой будет проще изготавливать прибор. К тому же на нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. К примеру, расстояние между патрубками контуров подачи и обратки должно быть в пределах 10-20 см. Больше или меньше делать не стоит, это просто будет неудобно в плане обслуживания. В этом же диапазоне должно находиться расстояние между двумя отсеками (подачи и обратки).

Сделайте так, чтобы устройство было компактным и красивым. Рекомендуем обозначить на рисунке все резьбовые соединения с указанием размеров резьбы, не забудьте подписать все необходимые контуры. Это позволит не ошибиться при подключении. Теперь из эскиза становится ясно, сколько и каких материалов вам потребуется для изготовления самодельного распределительного коллектора.

Процесс изготовления

Обратите внимание, что отсеки подачи и обратки можно изготавливать из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту. Они утверждают, что с ним проще работать

Они утверждают, что с ним проще работать.

Итак, вот последовательность изготовления:

По всем размерам, которые были указаны на эскизе, необходимо приготовить соответствующие материалы. Это практически все трубы. Они соединяются по конструкции чертежа в соответствии с назначением каждой. Соединение производится при помощи сварочного аппарата. Места сварки обязательно зачищаются железной щеткой, если есть необходимость, обезжириваются. Готовый прибор обязательно тестируется на наличие протечек. Поэтому все патрубки придется закрыть герметично, оставив лишь один. В него и заливается горячая вода. Если ни один из стыков не потек, значит, работа проведена на высоком уровне. Коллектор надо покрасить и высушить. Можно проводить монтаж и подключение всех трубных систем с установкой запорной арматуры.

Более простой вариант

Теперь к вопросу, а не лучше ли купить уже готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может точно не подойти под вашу отопительную систему, придется выравнивать теплотехнические показатели другими способами. К примеру, установкой дополнительной гребенки. А это лишние затраты и лишний объем проводимых монтажных работ. А самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно подойдет под него и будет работать эффективно и рационально.

Так что стоит задуматься над вопросом, который был поставлен в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это несложный процесс, на который вы затратите один день. Но вы просто обязаны владеть навыками работы со сварочным аппаратом и другими слесарными инструментами. Без этого гарантировать качество прибора будет невозможно.

gidotopleniya.ru

Особенности и назначение

В трубопроводных системах данный элемент играет роль центрального распределителя – к патрубкам посредством труб подключаются приборы или небольшие их последовательности.

Подобные схемы получили название коллекторных или лучевых.

Главная задача коллектора – обеспечить равномерное поступление среды к приборам и сделать работу каждого из них не зависимой от величины расхода на других приборах.

Различные коллекторы могут отличаться друг от друга следующими особенностями:

Наличие дополнительного оборудования: выпускаются коллекторы с уже установленными на их патрубках запорной и регулирующей арматурой, редукторами, манометрами и даже циркуляционными насосами. Самые современные модификации оснащаются датчиками и автоматическими клапанами.
Материал: сегодня применяют как металлические коллекторы (латунные, стальные, бронзовые и медные), так и пластиковые (полипропилен). Дешевые силуминовые изделия (их выдает необычно малый вес) по причине низкой прочности и недолговечности приобретать не стоит.
Количество отводов (патрубков): обычно коллекторы имеют 2 – 4 патрубка. Но пользователя это не должно ограничивать: при необходимости несколько коллекторов можно объединить в один, увеличив число отводов до нужного значения.
Предельно допустимое давление.
Пропускная способность.
Межосевое расстояние между отводами.

Дополнительное оборудование изготавливается из различных материалов. От их выбора зависит качество коллектора, и максимальная температура рабочей среды.

Самостоятельное изготовление коллектора

Для изготовления распределительной гребенки составляется схема, в которой учитываются все используемые материалы. О правилах расчета размеров конструкции было сказано выше. Но кроме них следует учитывать, что материал изготовления распределительного коллектора теплоснабжения своими руками должен будет выдержать все виды нагрузки – температурную и давление.

Процесс изготовления сварного коллектора

В качестве исходного материала лучше всего использовать трубу квадратного сечения. Это относится к стальным коллекторам для теплоснабжения. Она проще поддается обработке – уменьшается трудоемкость процесса установки патрубков. Форма не будет оказывать влияние на работу систему отопления.

Важно только правильно рассчитать коллектор для конкретного отопления с учетом всех факторов. Для традиционной схемы лучше всего делать стальные конструкции, так как они имеют продолжительный срок эксплуатации и меньше подвержены поломкам, чем полимерные аналоги. В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные

В водяном теплом полу успешно применяются как полипропиленовые коллекторы для теплоснабжения, так и стальные.

Порядок изготовления распределительной гребенки.

Нарезка заготовок. В первую очередь необходимо сделать основной корпус и патрубки для него.
Сборка конструкции. Для изготовления стального самодельного коллектора в систему отопления понадобится сварочный аппарат. Соединение патрубков в полипропиленовом аналоге выполняется с помощью температурной сварки.
Проверка конструкции. Для этого необходимо заполнить ее водой и создать максимально допустимое давление, которое может быть в отоплении. Не допускается наличие протечек.

Нередко отказываются делать сварной коллектор для теплоснабжения самостоятельно. Это обусловлено отсутствием соответствующего инструмента. Альтернативный способ изготовления – приобретение отдельных комплектующих. Лучше всего выбирать элементы от одного производителя. Таким образом можно обеспечить надежную работу конструкции.

При изготовлении полипропиленовой гребенки желательно использовать трубы большого диаметра. Они должны иметь армирующий слой. В противном случае возможна температурная деформация.

Функциональное назначение коллектора теплого пола

Альтернативным вариантом как автономного, так и дополнительного элемента к центральному отоплению, является система водяного теплого пола. Его эффективное функционирование во многом обеспечивает коллектор под теплый пол. Зачем нужен такой конструктивный элемент?

Помимо регулировки циркуляции теплоносителя, он также может измерять давление системы отопления, равномерно распределять подачу самого теплоносителя, а также способствует устранению воздушных пробок.

Конечно, теплый водяной смесительный узел может функционировать полноценно и самостоятельно без коллекторной группы, но при одном существенном условии – он будет иметь лишь один отопительный контур.

Дело в том, что большинство производителей настоятельно рекомендуют не превышать показатель длины укладываемой трубы в 70 м. На практике, учитывая максимальный разрез (разрыв) между двумя элементами, такого количества хватит лишь для полноценного отопления площади всего лишь около семи квадратов.

Таким образом, для прогрева помещения средних габаритов потребуется минимум три отопительных контура. Так как монтаж системы теплого пола, как правило, рассчитывается одновременно на несколько комнат, то без подключения коллектора к котлу обеспечить равномерную подачу тепла будет просто невозможно.

Как устроен и как работает

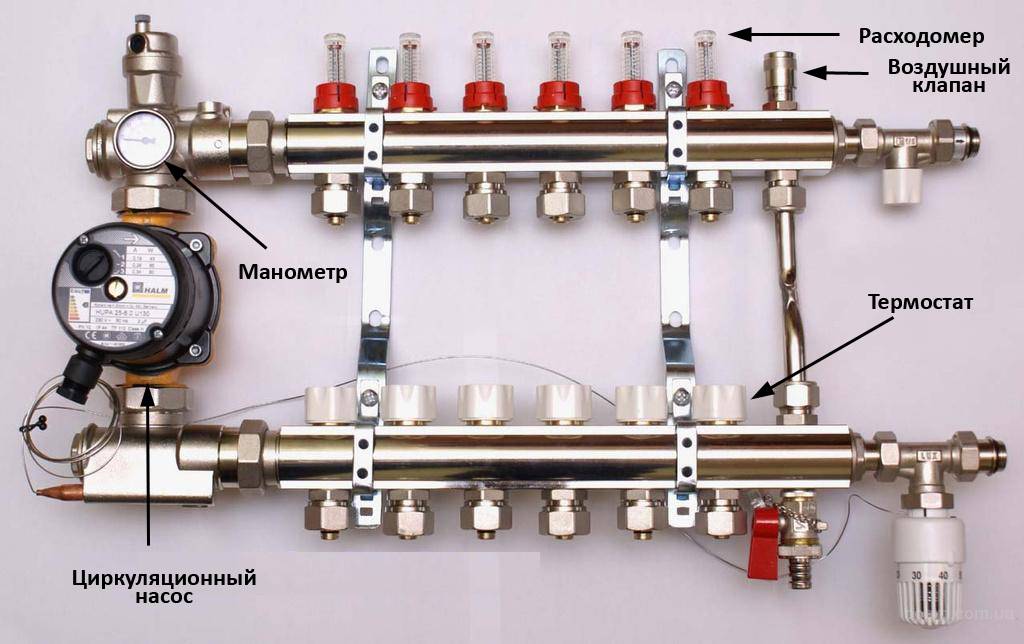

Визуально в сборе коллектор представляет собой группу трубопроводов, собранных по определенной схеме.

В большинстве случаев конструкция представляет собой совокупность узлов, состоящих из:

циркулярного насоса, монтируемого на подаче теплоносителя и обеспечивающего необходимый уровень давления самой системы, а также способен регулировать скорость циркуляции воды по контуру;
распределительной гребенки, имеющей несколько отводов и расходомеров, позволяющих одновременно подсоединить определенное число контуров и осуществлять зональный контроль за расходом теплоносителя;
воздухоотводчика, который автоматически удаляет воздух из контуров;
узла подмеса, который конструктивно является регулирующим клапаном, отвечающим за подпитку горячей водой. Он работает по следующему принципу. Термодатчик начинает сигнализировать на открытие клапана и, соответственно, на добавку горячей воды носителю.
Это продолжается ровно до момента, пока температура циркулирующего теплоносителя не достигнет заданной температуры. После этого устройство срабатывает на закрытие клапана.

Таким образом, смешивание разных водяных потоков и получение на выходе одного с заданным температурным параметром, является основополагающей задачей коллектора. Так осуществляется полная компенсация затраченных энергетических и водяных ресурсов. Без этого работа системы теплого водяного пола просто теряет смысл.

Различают три основных типа смешивания жидкости:

последовательное, при котором насос подает смешанную воду от нагревательного источника в петлю системы лишь в одном направлении;
параллельное, предполагающее разделение основной и обратной линии, при этом подача теплоносителя носит неравномерный характер со значительными потерями тепловой энергии;
комбинированное, сочетающее в себе элементы двух предыдущих типов; практически используется достаточно редко в виду сложности самой конструкции.

От того, как настроить и отрегулировать коллектор, во многом зависит корректная работа самого теплого пола.

Происходит это по следующему алгоритму:

Температура воды, которая поступает от стояка центральной системы отопления либо от автономного котла, составляет до 70С. Она проходит сквозь зональный клапан (вентиль), имеющий термостатическую головку.
Если температурный показатель жидкости выше заданных параметров, то она должна смешиваться с обраткой и поступать уже в коллектор, который будет распределять ее по контурной петле.
Когда теплоноситель обретает необходимую температуру, зональный вентиль перекрывает водный поток и перенаправляет его в систему обратной подачи. Именно поэтому теплый пол может определенный период времени полноценно функционировать без дополнительного подогрева.
При снижении температуры жидкости в действие вступает обратная схема. Открывается зональный клапан, вода смешивается с потоком, который циркулирует по обратке, а температурные показатели постепенно повышаются до необходимых значений.

Точно отбалансировать расход воды можно с помощью настроек расходомеров. Смесительные клапаны предназначены также для контроля расхода теплоносителя и для устранения расширений линейного характера.
