Прокладка отопительных труб
Когда старая отопительная система будет удалена, наступает время подумать о новой. Один из вопросов инструкции как поменять батарею в квартире – метод прокладки новых труб. В первую очередь выбирается один из двух вариантов:
С эстетической точки зрения скрытая прокладка гораздо лучше. Коммуникации будут спрятаны от человеческого глаза. Однако данный метод имеет ряд недостатков:
- Затрудняется дальнейшее техническое обслуживание системы
- Увеличивается стоимость проводимых работ, в смете появятся дополнительные затраты на строительные материалы
- Определенный процент тепла уйдет на подогрев декоративной конструкции
Преимущества открытых отопительных систем, благодаря которым им отдают предпочтение, очевидны каждому:
- Более низкая стоимость монтажных работ, так как материалы расходуются в минимальном количестве
- Трубы напрямую контактируют с окружающей средой, благодаря чему исключены потери тепла
- Простое дальнейшее обслуживание коммуникаций
- Небольшие временные затраты на прокладку труб
Прокладка труб скрытым методом
Как отмечалось, скрытая прокладка труб – работа трудоемкая и продолжительная. Вначале проводят подготовку:
- Для естественной циркуляции теплоносителя трубу кладут непосредственно в потолочное навесное перекрытие, а отводящие стояки пускаются по защитному декоративному коробу
- Для принудительной циркуляции неплохим решением будет прокладка труб в стенах или в полу
- На рабочие поверхности наносится разметка и проделываются перфоратором или болгаркой штробы
Непосредственно в штробах трубу крепят клипсами. При этом около будущих радиаторов магистраль должна оканчиваться съемными переходниками на резьбе.
К декорированию поверхностей необходимо приступать лишь после того, как все батареи расположатся по местам и будет проведена опрессовка .
Прокладка труб открытым методом
Прокладка труб открытым методом более популярна. На первом этапе нужно установить радиаторы, расширительный бак, котел и прочее отопительное оборудование.
Чтобы трубы смотрелись эстетично, следует рассчитать их точное расположение. Не лишними окажутся схемы, набросанные на бумаге с учетом расположения мебели.
Прокладка открытым методом может быть организована одним из следующих способов:
- Нагнетающую верхнюю трубу большого внутреннего сечения прокладывают между радиаторными заглушками под подоконником, при этом трубу, идущую по низу, ведут по полу
- Обе трубы подводятся по полу, однако данный способ подойдет лишь при принудительной циркуляции
- Для естественной циркуляции теплоносителя нижнюю трубу пускают непосредственно у пола, а верхнюю располагают как можно повыше
Определившись с методом прокладки трубной магистрали, нужно нанести разметку на стены и установить удерживающие клипсы. Частота их расположения – 1-2 м. Необходимо учесть, что участки между радиаторами рекомендуют делать цельными. На нестандартных участках в местах соединения ставятся две клипсы – с одной и со второй стороны.
Особое внимание уделяют ответвлением и поворотам. Перед обрезкой придется сделать тщательные замеры, иметь дизайнерской и инженерное видение
Так же советуем вам узнать подробнее про индивидуальное отопление в квартире
Так же советуем вам узнать подробнее про индивидуальное отопление в квартире

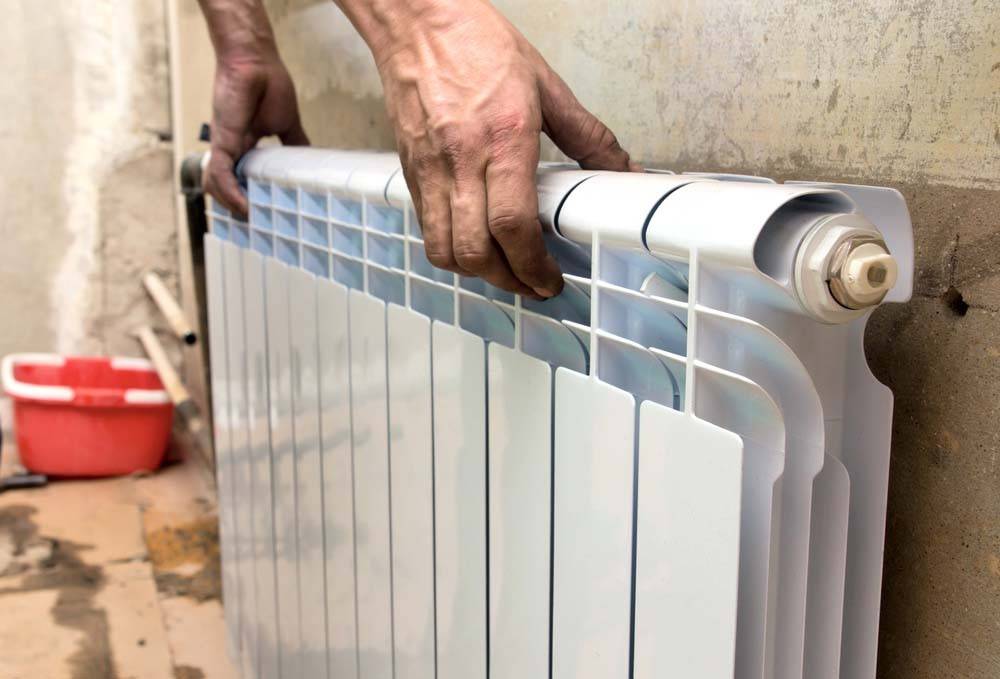

Монтаж новых батарей
Перед установкой батарей отопления в квартире необходимо еще раз все просчитать и точно вымерять их расположение. При этом не следует нарушать правила, прописанные в специализированных документах (СНиП) :
- Примерное расстояние между полом и нижним краем – 15 см
- Примерное расстояние между подоконником и верхним краем – 15 см
- Зазор между радиатором и стеной – минимум 2 см
Вначале нужно закрепить кронштейны, на которые будут подвешиваться новые радиаторы. Затем на них надеваются гайки. Все соединения должны быть хорошо уплотнены, чтобы не просачивалась вода. Также рекомендуется нанести паклю. На каждом входе не лишними будут краны.
Завершающим рабочим этапом станет проверка всей системы отопления на работоспособность. Для этого следует один ее конец заглушить, а со второй стороны создать насосом или компрессором давление, превосходящее рабочее на 1-2 атмосферы. Если спустя некоторое время показания замеряющего манометра не изменятся – можно завинчивать все соединения и подсоединяться к центральной системе.
Что-то определенно сложное и невыполнимое в том, как поменять батарею в квартире, встретить не получится. Однако рассчитывать на легкую работу также не приходится. После завершения работ рекомендуется вызвать матера и позволить ему убедиться в правильности сборки системы.
Причины для замены
Существует целый ряд причин, по которым приборы отопления в многоквартирном доме приходится менять. В их число входит:
- Физический износ оборудования. Старые батареи разрушаются, теряют герметичность и в ходе опрессовки системы после аварийных или сезонных профилактических работ, либо просто в процессе эксплуатации, дают течь.
- Недостаточно эффективный нагрев. Старый радиатор отличается от нового толстым слоем отложений внутри корпуса, из-за чего теплоноситель не может полноценно отдавать тепло помещению.
- Недостаточная мощность. В многоквартирных панельных домах могут быть установлены конвекторы, мощности которых недостаточно для полноценного обогрева больших комнат.
- Непривлекательный внешний вид. Замена батареи может производиться из эстетических соображений — современные модели отличаются привлекательным стильным дизайном.
После принятия решения об установке новых приборов отопления вместо физически или морально устаревших, необходимо определить, кто будет финансировать и выполнять работы — управляющая компания или собственник квартиры.
Старая чугунная батарея
Порядок действий
Поменять радиаторы можно не на любые модели – выбираемый вариант должен строго соответствовать ГОСТу, а в управляющую компанию нужно будет предоставить паспорт батареи. Затем выполняются такие работы:
Стояковая труба обрезается сверху и снизу. Затем радиатор можно отсоединить от стыков и снять с крючков;
Наносится разметка будущей новой батареи
Важно соблюдать условия размера зазора между радиатором и стеной, а также освободившееся расстояние между трубами;
Труба стояка и труба радиатора подгоняются под нужные размеры при помощи специальных ножниц, а затем скрепляются сварочным аппаратом;
После скрепления можно подавать воду в стояк. Если все прошло хорошо, представитель управляющей компании проводит процедуру прессовки радиатора.
Чтобы внутри радиатора не скапливался воздух, его устанавливают под небольшим углом, наклоненным в сторону стояка.
Если управляющая компания отказывает в отключении стояка или пытается наложить какой-либо штраф, можно обратиться в управу или жилищную инспекцию – такие действия незаконны. Отключение стояка не более чем на 3 часа – это обычная платная услуга, отказывать в которой не имеют права. От отключения одного стояка не страдает вся отопительная система дома.
Демонтаж старой батареи
Чугунный радиатор
Инструкция по демонтажу чугунной батареи выглядит следующим образом:
- Сбрасываем стояк или перекрываем вентиля на подводках.
- Откручиваем обе контргайки газовым ключом №1 или разводным ключом. Резьба на подводках – правая. Сгоняем гайки до конца резьбы и очищаем ее от подмотки.
- Отдаем и сгоняем обе радиаторные пробки. Для этого понадобятся ключи №2 – №4 в зависимости от того, насколько прикипели пробки.
- Снимите радиатор со старых кронштейнов.
- Осмотрите подводки на предмет коррозии. Если они в хорошем состоянии, новую батарею можно подключать прямо к ним. При необходимости можно укоротить резьбу ножовкой или болгаркой и нарастить подводку за счет пары кранов и сгонов.
Конвектор
- Осушите подводки.
- Перережьте их в удобном для монтажа резьбового соединения месте болгаркой или своими руками, с помощью ножовки.
Длина оставшихся подводок должна позволять нарезать на них резьбу.
Если подводки снабжены перемычкой, оставьте ее на месте.
- Поддев зубилом крепление конвектора, вытащите строительные гвозди из стены и снимите прибор.
Замена приборов отопления через ЖЭК
Итак, замена отопительных приборов выполняется через ЖЭК исключительно в тех ситуациях, когда установленный эксплуатационный срок радиаторов превышен, они находятся в аварийном состоянии и ремонту не подлежат. В остальных случаях при протечке батарей выполняется мелкий ремонт.
По действующим нормам срок службы чугунного радиатора составляет 15-30 лет при эксплуатации в открытой системе и 30-40 лет — в закрытой. Но, даже если речь идет о многоквартирном доме, где батареи установлены более 40 лет назад, эксплуатационная компания нередко ограничивается лишь ремонтом радиатора, поскольку замена входит в перечень работ по капитальному ремонту, сроки которого могут быть еще не определены.
Замена батареи с помощью газосварки
Для бесплатной замены аварийных батарей жильцам требуется обращаться в ЖЭК с соответствующим заявлением. Рекомендуется подготовить два экземпляра заявления и поставить на обоих отметки о принятии ответственным лицом жилищной конторы. На заявлении и его копии проставляется номер, дата и разборчивая подпись ответственного лица.
Дублирование документа поможет, если в дальнейшем возникнут проблемы, связанные с нежеланием управляющей компании менять аварийные батареи за счет бюджета на капитальный ремонт. Но жильцы должны отстаивать свои права, поскольку они оплатили замену старых радиаторов за счет ежемесячных взносов за жилье, содержание и капремонт общего имущества дома.
Контролирование температуры теплоносителя
Температура нагрева батарей редко бывает постоянной. К тому же угодить каждому достаточно сложно: для кого-то температура в доме в самый раз, а кому-то холодно. Да и коммунальщики деньги считают: при малейшем потеплении уменьшают нагрев. Отрегулировать температуру батарей поможет терморегулятор, в каждой комнате можно поставить отдельный прибор. Ныне он выпускается в 2-х вариантах:
- автоматический. Устанавливается непосредственно на радиаторе отопления. При увеличении температуры автоматически уменьшает подачу теплоносителя. При понижении, наоборот, увеличивает. Шкала на приборе позволяет установить требуемую температуру. Минус такого автомата – в чрезмерной чувствительности к качеству теплоносителя. Поэтому устанавливать его имеет смысл только в частном доме с закрытой системой отопления, где следят за качеством теплоносителя;
- механический. Иногда это обычный шаровый кран, который «попутно» ставят, когда приходится менять радиаторы. В полностью открытом положении в батарее отопления вода поступает в максимальном количестве. Если температура выше требуемой, то кран можно прикрыть. Недостаток такого регулятора заключается в необходимости постоянного контроля. Зато механическому регулятору не страшна никакая грязь.
Образцы документов
Как уже говорилось ранее, гражданину придётся написать заявление в ЖЭК. Форма документа в действующем законодательстве не установлена. Поэтому допустимо написание заявки произвольно
Однако важно соблюдать общепринятые принципы делопроизводства. Эксперты советуют отразить в документе следующую информацию:
- сведения об организации, в адрес которой направляется обращение;
- личные данные заявителя и адрес проживания;
- название документа;
- изложение особенностей ситуации;
- просьба, выдвигаемая в адрес учреждения;
- дата составления документа и подпись.
Допустимо оформление бумаги от руки. Подпись проставляется от руки. Получив обращение, представители уполномоченного органа обязаны дать ответ. Если решение положительное, допустимо отключение отопления.
Неправильный крепёж
Радиатор нужно прикрепить к стене так, чтобы исключить несущую нагрузку на трубы. Случается, что снова из-за удешевления работ радиатор крепят только на двух креплениях сверху, рассчитывая, что нижние трубы поддержат его в неподвижном состоянии. В результате ситуация приводит к тому, что конструкция начинает «ходить». А дальше – разрыв соединений или трещины на трубах.
При замене радиатора нужно устанавливать крепёж в 4 местах: и сверху, и снизу.
Кроме того, иногда стены, куда крепится новый радиатор, не отличаются прочностью. Это происходит, например, когда лёгкую батарею из алюминия заменяют на чугунный радиатор. Гипсокартон такую нагрузку может не выдержать. В подобных случаях в стену предварительно вживляются дополнительные крепёжные конструкции.
Можно ли произвести работы электросваркой?
Если хозяин квартиры или частного дома не понаслышке знаком с электросваркой, он может самостоятельно заменить батарею отопления и трубы. Для этого не нужен допуск от пожарной службы, поскольку работа не связана с открытым пламенем. Для сварки отопительных систем лучше обзавестись инвертором. Он автоматически поддерживает параметры дуги на заданном уровне, поэтому швы получаются качественнее, чем при работе с простым сварочным аппаратом
Важно также уметь правильно подбирать электроды, так как от этого зависит надежность соединения
После завершения работ выявить скрытые изъяны можно только после заполнения системы. В частном доме с этим проблем нет. Давление на котле для проверки выставляется в 2 раза больше номинального. В многоквартирных домах, если замена была летом, придется ждать опрессовки, которая проводится перед началом отопительного сезона. О замеченных дефектах необходимо сообщить в домоуправление или сварщику, который выполнял замену.
В «несезон»
Как правило, замена батарей отопления производится после окончания отопительного сезона. Однако не всегда ситуации складываются идеально: после опрессовки может выясниться, что батарея подтекает, могут происходить аварии.
Поэтому замена батарей отопления зимой – дело, в общем-то, обычное. Однако в этом есть несколько нюансов. Во-первых, для монтажа радиаторов нужно отключить стояк – также согласовывают с ЖЭК на перекрытие воды.
Кратковременное отключение на период не более трех часов является платной услугой, на которое пишут мотивационное объяснение (причины).
Во-вторых, замена батареи отопления не разрешается в период профилактических работ и пробных запусков системы, при температуре -10С, а потому лучше выбрать день потеплее. В зимний сезон все работы выполняются быстро.
В этом есть и плюсы
У такой замены батареи отопления есть свои минусы и плюсы. Самым негативным фактором является человеческий: трудно договориться об отключении системы, так как сотрудники обслуживающих компаний часто пытаются воспользоваться неосведомленностью своих пользователей и выносят отказ.
Все работы выполняются быстро, чтобы помещение не остывало и холодные массы не переносились на соседние квартиры. Второй минус – стоимость услуг по отключению возрастает и сокращаются сроки выполнения работ для мастера, что уже было упомянуто выше.
Но, как ни странно, зимняя замена радиаторов отопления имеет и положительные стороны. Ведь при рабочей схеме легче проверить качество установки, чего нет летом, когда система в простое: сразу видно, подтекает ли радиатор, хорошо ли циркулирует вода. Это дает определенные гарантии правильной установки батарей.
Неправильный выбор радиаторов
Часто встречающаяся ошибка – несоответствие типа радиаторов и давления системы отопления.
Радиаторы бывают нескольких типов:
- чугунные – до недавнего времени были самыми распространёнными для типовых квартир, их отличает большой объём циркуляции воды , соответственно, хороший нагрев, к недостаткам таких радиаторов можно отнести их высокую стоимость;
- металлические – применяются обычно на одноэтажном частном строительстве, давление теплоносителя в многоэтажных зданиях они попросту не выдерживают, зато изготовлены радиаторы из чёрного металла, поэтому стоят относительно недорого;
- алюминиевые – тоже стоят недорого, лёгкие при монтаже, имеют высокую теплоотдачу, но тоже не выдерживают сильного давления;
- биметаллические – двухслойный « бутерброд» из алюминия и металла, этот вариант для многоэтажек вполне подходит, но отличается высокой стоимостью.
Так что на частных домах можно обойтись металлическими или алюминиевыми конструкциями, но в многоэтажках их лучше не применять.
Основания для замены батарей и труб в отопительный сезон
В действующем законодательстве отсутствуют нормы, запрещающие производить замену батарей в отопительный сезон. Не приводятся и основания, дающие возможность осуществить действия. Потребность в замене радиаторов отопления возникает из-за следующих причин:
- возникла протечка;
- в квартире холодно;
- человек хочет поменять батареи на новые.
Проще, если от общей системы радиатор отделён кранами, позволяющими перекрыть воду и фактически отключить намеченную для замены секцию от системы отопления. В результате можно делать с ней, что угодно.
Сложнее обстоит ситуация, когда перекрытие отсутствует. Придётся перекрывать стояк. Для этого потребуется получить разрешение в управляющей компании.
По закону, срок прекращения подачи отопления составляет:
- суммарно не более суток в течение 30 дней;
- не более 16 часов единовременно, если температура воздуха в жилых помещениях выше 12 градусов;
- не более 8 часов единовременно, когда температура воздуха в квартире составляет 10-12 градусов;
- не более 4 часов единовременно, если температура воздуха составляет 8-10 градусов.
Если вышеуказанный период превышен, размер коммунальной платы снижается на 0,15 %.
Управляющие компании неохотно соглашаются давать разрешение на перекрытие стояков. Причём учреждения одобряют заявки, если работу будут выполнять их сантехники. В ином случае гражданину может быть предложено собрать подписи с жильцов, подтверждающих, что они не против временного отключения отопления. Это довольно сложно.
Поэтому, если человек хочет заменить трубы во время отопительного сезона, он должен быть готов к дополнительным затратам, поскольку сантехники управляющих компаний берут на порядок выше, чем специалисты, не относящиеся к организации.
Согласование замены элементов системы
Замена системы отопления в квартире требует согласования в компании, обеспечивающей коммунальные услуги. Необходимо получить разрешение, обратившись в администрацию эксплуатационной организации, обслуживающей дом.
Еще на этапе проектирования многоквартирного дома выполняется расчет отопительной системы — определяется количество и мощность приборов отопления, их расположение, объем и температура теплоносителя и т.п. Замена батарей отопления на модели с иными эксплуатационными характеристиками может повлечь за собой ухудшение работы системы отопления в доме. Если самовольно замененные батареи отопления не соответствуют расчетным параметрам, это провоцирует аварийную ситуацию.
Снятие батареи с кронштейнов
Если планируется поменять радиаторы отопления в квартире самостоятельно — за свой счет, на рассмотрение требуется представить ряд документов:
- Заявление с приложенным техническим паспортом на квартиру.
- Документ, подтверждающий право собственности на квартиру.
- Одобренный экспертизой тепловой расчет новых отопительных приборов.
- Сертификаты соответствия для всех комплектующих (радиаторы, фитинги, трубы, арматура и т.п.).
Экспертиза теплового расчета требуется, если планируется:
- поменять батареи отопления, установив приборы иного вида, с иными техническими характеристиками;
- увеличить мощность имеющегося радиатора за счет добавления звеньев;
- перенести прибор отопления в другую часть помещения.
Эксперт должен проверить, не нарушит ли модернизация системы отопления тепловой баланс дома. Экспертиза является платной услугой и выполняется за счет владельца квартиры.
С момента подачи документов в управляющую организацию до выдачи разрешения может пройти до 2 месяцев. После получения разрешения необходимо оформить заявку на отключение стояка и слив теплоносителя из соответствующего участка системы.
После замены батарей отопления в квартире подается заявка на техническую экспертизу — специалисты и представители управляющей компании проверяют правильность монтажа и соответствие приборов отопления тем, что были разрешены к установке.
В «несезон»
Как правило, замена батарей отопления производится после окончания отопительного сезона. Однако не всегда ситуации складываются идеально: после опрессовки может выясниться, что батарея подтекает, могут происходить аварии.
Поэтому замена батарей отопления зимой – дело, в общем-то, обычное. Однако в этом есть несколько нюансов. Во-первых, для монтажа радиаторов нужно отключить стояк – также согласовывают с ЖЭК на перекрытие воды.
Кратковременное отключение на период не более трех часов является платной услугой, на которое пишут мотивационное объяснение (причины).
Во-вторых, замена батареи отопления не разрешается в период профилактических работ и пробных запусков системы, при температуре -10С, а потому лучше выбрать день потеплее. В зимний сезон все работы выполняются быстро.
В этом есть и плюсы
У такой замены батареи отопления есть свои минусы и плюсы. Самым негативным фактором является человеческий: трудно договориться об отключении системы, так как сотрудники обслуживающих компаний часто пытаются воспользоваться неосведомленностью своих пользователей и выносят отказ.
Все работы выполняются быстро, чтобы помещение не остывало и холодные массы не переносились на соседние квартиры. Второй минус – стоимость услуг по отключению возрастает и сокращаются сроки выполнения работ для мастера, что уже было упомянуто выше.
Но, как ни странно, зимняя замена радиаторов отопления имеет и положительные стороны. Ведь при рабочей схеме легче проверить качество установки, чего нет летом, когда система в простое: сразу видно, подтекает ли радиатор, хорошо ли циркулирует вода. Это дает определенные гарантии правильной установки батарей.
Если необходимость замены батареи застала Вас в разгар отопительного сезона, не отчаивайтесь. Заменить батарею зимой можно! Более того, в ряде случаев даже не придется отключать отопление. Ниже мы рассмотрим, с чего начать, куда звонить и что делать, если нужно заменить батарею зимой.
Процедура замены батарей отопления
Для замены старого радиатора сначала перекройте стояк, затем срежьте радиатор, установите новый радиатор, не забыв вмонтировать в систему три крана, для упрощения обслуживания системы в будущем.
Замена батарей отопления в квартире начинается с того, что специалист из ЖЭКа производит отключение и слив стояка – все работы ведутся при отсутствии теплоносителя. Как только стояк отопления будет слит, приступаем к работе. Сварочным аппаратом или болгаркой срезаем старые батареи отопления и отправляем их в утиль. Устанавливаем под подоконники новые биметаллические батареи, выравниваем их по уровню.
Далее готовим трубы – с их помощью будет выполняться подключение. Если в квартире были установлены старые стальные трубчатые батареи, то входная и выходная трубы будут располагаться слишком близко друг к другу. Поэтому нам нужно разнести их так, чтобы они соответствовали расположению входных и выходных отверстий на новых радиаторов – это делается с помощью отрезков изогнутых металлических труб.
Вместе с радиаторами и трубами встраиваем краны, позволяющие отсекать радиаторы от отопительной системы, даже если она находится во включенном состоянии. Для этого на каждую батарею ставим перемычку, которая будет отвечать за беспрепятственное прохождение теплоносителя. Здесь же устанавливаются три крана – на перемычке, на входе в батарею и на выходе. Если батарея вдруг выйдет из строя или начнет протекать, вы сможете заменить ее без уведомления ЖЭКа. Также такая схема позволит регулировать степень обогрева комнат – наличие кранов создает возможность индивидуальной регулировки температуры в каждом помещении.
Учтите, что установка вами 3 кранов накладывает на вас ответственность. Ни в коем случае не перекрывайте одновременно краны перед радиатором отопления и кран на перемычке. В противном случае, вы перекроете стояк и остановите циркуляцию горячей воды в трубах, что приведет к замораживанию всей системы отопления в вашем доме.
Для проверки отопления в квартире используется специальный насос, а сам процесс называется опрессовкой.
Наличие кранов несет в себе еще один плюс – можно беспрепятственно выполнить замену секции радиатора отопления. Для этого открываем кран на перемычке/байпасе, закрываем входной и выходной краны, снимаем батарею и выполняем замену секции (справедливо для разборных батарей).
Как только работы по подключению будут закончены, нужно провести проверку целостности системы. В противном случае теплоноситель зальет не только вашу квартиру, но и квартиру соседей снизу – вряд ли их разорвет от восторга, когда они обнаружат на своем потолке желтые пятна и капающую воду. Проверкой занимается специалист ЖЭКа.
Не выбрасывайте документацию с используемого оборудования – помните, что ЖЭК может потребовать эти документы еще на этапе подачи заявления и согласования даты проведения работ. Все дело в том, что используемое для замены оборудование должно отвечать определенным требованиям и не становиться препятствием для работы общедомовой отопительной системы.
