Коаксиальный дымоход для газового котла - плюсы и минусы, варианты монтажа

Преимущества и недостатки коаксиальных дымоходов

Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:

Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы

В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты

А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.

Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.

Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.

Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.

В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.

Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.

Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.

Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.

Принцип работы коаксиального дымохода

Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.

Принцип действия коаксиального дымохода достаточно простой:

продукты сгорания проходят по внутренней трубе, нагревая ее;
воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.

Как выглядит коаксиальный дымоход для котла

Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.

При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:

мощность отопительного агрегата;
уровень теплоизоляции в помещении;
средний показатель месячной температуры воздуха снаружи здания;
вид используемого топлива;
общие показатели котла.

Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
Обязательна установка сужающей диафрагмы.
От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
В качестве утеплителя рекомендуют использовать базальтовую плиту.
Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной

При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Выбираем уклон

Намерзание конденсата при уклоне трубы наружу Практика показывает, что уклон трубы наружу можно выбирать в регионах с мягким климатом. Если зимы суровые, рекомендуется выполнить уклон трубы внутрь и смонтировать приемник конденсата, чтобы влага не попадала в камеру сгорания, снижая КПД котла.

Утепление наружной части коаксиального дымохода не является действенной мерой в борьбе с промерзанием трубы, смонтированной с уклоном наружу. Более практичным вариантом станет использование специального комплекта, устойчивого к обледенению. Такой коаксиальный дымоход оборудован удлиняющей насадкой для центральной трубы, по которой отводятся дымовые газы. Внутри насадки расположена защитная спираль. Воздухозаборные отверстия внешней трубы размещены в ее нижней части с краю.

Установка коаксиального устройства

Важно знать, что несоблюдение правил строительства и монтажа подобной конструкции может обнулить все достоинства данного приспособления. Инструкция по установке:

Инструкция по установке:

Необходимо приобрести и подготовить требуемые материалы: определенное количество коаксиальных труб, а также элементов для соединения, специальные накладки для стены, которые послужат в качестве уплотнительного материала, уличный наконечник.
Производится разметка, а также расчет пути дымовой трубы. Далее делается отверстие необходимого диаметра в стене. Во время процесса проектирования требуется удостовериться в отсутствии поблизости предметов и конструкций, которые легко поддаются воспламенению.
Оптимальным вариантом станет совместная установка котла и соответствующей ему коаксиальной трубы.
Выход дымового канала должен располагаться на 1,5 м выше топливника котла. При необходимости алюминиевое или пластиковое изделие можно удлинить.
Коаксиальная труба должна соединяться с топкой котлоагрегата с помощью специального хомута. Фиксация этого элемента производится с использованием нескольких болтов.
Далее выполняется сборка всей дымоходной конструкции в соответствии с составленным проектом.
Коаксиальные трубы фиксируются между собой с помощью специальных хомутов и болтов.
На последнем участке дымохода необходимо выполнить допустимый уклон для вывода сконденсировавшейся влаги.
Завершающим этапом в монтаже коаксиального дымохода является утепление всей конструкции.

Лучшие производители коаксиального дымохода

Изделия этой категории выпускают известные бренды, которые представляют на рынке котельное оборудование. Однако некоторые независимые производители выпускают аналогичную и универсальную продукцию с вполне приемлемыми потребительскими характеристиками.

Коаксиальный дымоход Navien

В актуальном ассортименте предлагаются следующие товары:

Цифровое обозначение в серии BCSA	Тип изделия, особенности	Совместимость с котлами
0510	Долговечный комплект из нержавеющей стали.	LFA; LST, за исключением котлов мощностью 50 (60) кВт. GA; GST– кроме 49; 55 и 60 кВт, соответственно.
0482	Белый цвет. Длина − 100 см. В наборе: адаптер, колено, патрубки, хомут с манжетой, декоративные накладки и уплотнительные прокладки.	SmartTok; Deluxe; DeluxePlus в модификации Coaxial с мощностью от 13 до 30 кВт.
0431	Коаксиальный дымоход для газового котла с подключением к выходному каналу в задней стенке. Длина – 130 см.	Deluxe; DeluxePlus (от 13 до 40 кВт).
0487	Комплект серебряного цвета.	Prime

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Производитель рекомендует делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.”

Следует отметить преимущества комбинированных моделей. Основная часть сделана из алюминия, чтобы сохранить целостность в течение длительного срока эксплуатации. Наконечник не нагревается слишком сильно. Поэтому эту деталь создают из пластика. Самые дорогие модификации – из нержавейки. Увеличение стоимости компенсирует долговечность.

Коаксиальный дымоход для газового котла Baxi

Чтобы создать систему дымоудаления в точном соответствии с имеющимися потребностями, данный производитель предлагает разнообразные дополнения. Кроме коаксиального дымохода для газового котла Бакси, купить можно следующие детали:

переходники для забора воздуха;
соединительные элементы для раздельных труб;
отводы 87° и 90° диаметром 100 и 110 мм;
переходные детали для участков с различным диаметром;
полипропиленовые удлинители.

Узел для слива конденсата

Как купить коаксиальный дымоход для газового котла Протерм без ошибок

Этот производитель в основной серии предлагает изделия с максимальной длиной коаксиального дымохода для газового котла в 75 и 100 см. В официальной инструкции длину выходной части советуют делать до 15 см.

Короткие дымоходы коаксиальные предназначены для настенных газовых котлов

К сведению! Котлы этого бренда создают на заводах в Словакии и Турции. Соответствующие серии отличаются посадочными размерами выходных патрубков, что надо учитывать при выборе комплектующих систем удаления дыма.

Балтвент – преимущества узкой специализации

С 2020 года этот отечественный производитель выпускает крупногабаритные изделия для отопительных систем Пример на фото демонстрирует потенциальные возможности современного производства. Для выпуска своих изделий предприятие использует точную плазменную резку, автоматизированные станки и линии. Под этим брендом создают универсальные коаксиальные дымоходы для газовых котлов разных брендов. Качество продукции соответствует нормам международных профильных стандартов.

Варианты монтажа

В комплекте с коаксиальным дымоходом, заводской сборки, обязательно прилагается подробная инструкция по монтажу. Следование и тщательное выполнение указанных рекомендаций, отражается на работе котла и эффективности системы дымоотведения. Согласно мнению специалистов, главной причиной задувания котла, появление инея или наледи, связано с ошибками в расчетах и при подключении дымохода.

Горизонтальная установка коаксиальных труб

Горизонтальная установка выполняется с учетом технических характеристик здания. Изначально подбирается место выхода трубы из стены. Существуют ограничения, связанные с расстоянием до ближайшего окна соседа, при выводе из стены горизонтального коаксиального дымохода, которые требуется тщательно соблюдать.

Дополнительно рассчитываются следующие параметры:

Высота трубы – от выходного патрубка котла до проходного отверстия в стене, для напольных газовых котлов должна быть высота не менее 1 м. Не допускается прямой вывод трубы от выходного патрубка на улицу. Для настенных газовых котлов допускается уменьшение высоты до 0,5 м.
Количество поворотных муфт на участке не должно превышать 2 шт.
Максимальная длина горизонтального участка 3-5 м, в зависимости от модели котла. Для удлинения трубы используется соединительная муфта с термоустойчивыми уплотнительными резинками. Запрещается применение силиконов и герметиков.

Особенность использования двухканального дымохода в зимнее время – увеличенное продуцирование конденсата. Причиной выпадения влаги является то, что система изначально рассчитывалась на более благоприятные условия эксплуатации. При увеличенном образовании конденсата, потребуется утеплить трубу.

Вертикальный монтаж двухканальной трубы

Вертикальный монтаж дымохода предусматривает два способа подключения:

Каскадная схема подключения коллективных дымоходов конденсационных котлов. В одну трубу подключается сразу несколько отопительных агрегатов. Каскадная схема применяется в многоквартирных домах. Дымоход устанавливают снаружи или внутри здания.
Вертикальная установка трубы производится только после тщательных расчетов и изготовления проектной документации, с учетом правил, изложенных в СП 60.13330 (СНиП 41-01-2003) .
Индивидуальное подключение – максимальная длина вертикальной коаксиальной системы отведения продуктов горения – 7 м., что позволяет установку в двухэтажном здании. В доме из газобетонных блоков трубу устанавливают исключительно внутри строения. Стены здания не могут выдержать большую нагрузку на стены.
В кирпичных домах, систему дымоудаления устанавливают внутри и снаружи здания. В любом случае, проводится обязательная теплоизоляция дымохода коаксиального типа.

Монтаж коаксиального дымохода: продолжение

При самостоятельной установке необходимо учитывать целый ряд требований. К примеру, чтобы система вообще работала, нужно производить монтаж выходного отверстия на 1,5 метра выше уровня установки отопительного оборудования. Причем диаметр отверстия должен быть немного больше диаметра внешней трубы. Чтобы конденсат стекал, дымоход для котла (коаксиальный) устанавливается с уклоном не менее 3 градусов.

Чтобы система не засорялась, то выходное отверстие должно располагаться на высоте 1-1,5 метра от грунта. Если такой возможности нет, то используется защитная сетка или что-то в этом роде. Желательно, чтобы даже самая сложная система не имела суммарную длину более 3 метров и 2 колен. Расстояние выходного отверстия от окон по вертикали и горизонтали должно составлять от 60 см и выше. Зачастую монтаж систем выполняется профессионалами. Обусловлено это тем, что необходима установка конструкции для отвода конденсата и т.п., что требует некоторых навыков.

Установка коаксиального дымохода

Коаксиальный дымоход может устанавливаться как в пробитую в стене дыру, так и с выводом на улицу через крышу. Горизонтальное расположение (через стену) получило наибольшее распространение благодаря более простому монтажу, а за счет создания небольшого уклона конденсат сам стекает на улицу, тем самым, освобождая от необходимости установки дополнительных приспособлений.

При установке котлов в частных домах часто используется вертикальная конструкция, но при этом появляется необходимость отвода конденсата.

При монтаже горизонтальной конструкции часто используется коаксиальное колено, которое позволяет изменить направление монтажа дымохода. Оно состоит, как и сама труба, из двух колен, помещенных одно в другое.

Внутренняя часть коаксиальной трубы представляет собой в своем роде канализационную трубу, у которой с одной стороны находится раструб, а с другой — ровная труба. При необходимости изменения размера трубы, отрезать ее нужно будет с противоположной стороны раструба. Раструб надевается на трубу при сборке внутренней части дымохода. Внешняя часть стыкуется, и на стык устанавливается EPDM манжета, которую необходимо зафиксировать хомутом.

Отверстие под дымоход делается несколько большим, чем сама конструкция. Поэтому для заполнения образовавшегося отверстия используется негорючий материал, например, каменная вата. Также в комплекте имеются две декоративные насадки, которые надеваются с внешней и внутренней стороны стены.

Необходимо учитывать, что уклон неконденсационного котла при прокладке дымохода должен быть не менее 1 см на 1 метр длины. Этот момент немаловажен, ведь благодаря такому монтажу образовывающийся при выходе горячего воздуха конденсат будет стекать на улицу. При отсутствии нужного уклона в сторону выхода дымохода необходимо использовать специальные комплектующие, которые будут предотвращать образование конденсата.

По правилам, длина дымохода не должна превышать трех метров. Относительно котла дымоход может быть сдвинут как вправо, так и влево, а также за его стенку, но при этом есть одно правило: внутри помещения должно быть не менее полуметра во избежание обледенения. От уровня земли до выпуска – не менее 2-2,5 метров, от верха отверстия до потолка – не менее 20 см.

До ближайшей стенки от дымохода должно быть расстояние, равное не менее 60 см. Лучше всего, если этот показатель будет достигать 1,5 метров. От выхода дымохода до окон и вентиляции – не менее 60 см. На улице дымоход, по правилам, располагается от стены на расстоянии не менее 30 см. Стоит помнить о том, что в стене должна находится только цельная труба и запрещается устанавливать внутри нее соединения для наращивания длины дымохода.

Диаметр выхода котла не должен быть меньше диаметра патрубка дымохода! Внимательно изучите инструкцию к котлу, в которой имеется информация о совместимом диаметре трубы и необходимой длине дымохода. В противном случае, производительность установленного котла будет падать.

Для вывода коаксильного дымохода через крышу понадобятся определенные комплектующие, которые позволят установить вертикальную конструкцию. Также необходимо установить наверх соответствующий колпак. По принципу монтажа канализационных труб, отводы вставляются один в другой, затем надевается резиновый уплотнитель, который закрепляется хомутиком. При помощи крестовой отвертки хомут стягивается винтами. Дымоход можно смещать в любую сторону благодаря наличию уголков.

Обязательно проверьте целостность конструкции после проведенного монтажа. Необходимо удостовериться в том, что в положенных местах находятся все винты, хомутики и муфты. Кроме этого, между наружной частью трубы и гильзой должно быть заделано отверстие специальным материалом.

Правила установки коаксиального дымохода для газового котла

СНиП регламентирует:

Какой лучше выбрать

Выбор коаксиального дымоотвода обусловлен прежде всего типом отопительного аппарата и его местом нахождения.

Иногда выполнить все требования, касающиеся горизонтального монтажа, невозможно. Например, окна в стене дома расположены вблизи друг от друга.

В таком случае двухканальный дымоход лучше вывести вертикально через потолок и крышу. Протяженность такого дымоотвода зависит от мощности имеющегося котла.

Если обогревательный аппарат принадлежит к настенным, то выбирают горизонтальный тип. К напольному обогревателю лучше подойдет вертикальное устройство, обеспечивающее большую силу тяги.

Преимущества и недостатки

Теперь подробно рассмотрим, какие преимущества имеет газовый котел, оборудованный подобными типами каналов:

Полностью исключается возможность попадания газов в жилое помещение, естественно с учетом правильной и квалифицированной работы. В таких трубах предусмотрен принцип локализации камеры горения, трубы с приходящим воздухом и трубы, которая выводит отработанные газы.
Подаваемый воздух для камеры, проходит не напрямую в неё, а огибая «кольцо», при движении через которое нагревается, тем самым повышая КПД.
Отводящийся дым охлаждается поступающим холодным потоком, за счет чего повышается уровень пожарной безопасности. Подобное преимущество имеет высокое значение для деревянных домов.
Больший процент сгорания топлива, в целом повышается уровень экологического соответствия котла.
Подобная конструкция имеет меньшие габариты, чем подобные раздельные трубы, что заметно упрощает и сокращает момент монтажа.

Недостатки:

Первый недостаток в большей степени относится к вертикальному коаксиальному дымоходу, для которого стоимость, в общем, на 40% превышает классические конструкции. Цена горизонтальных типов, также порядка на 30-35 % дороже.
Второй недостаток – это небольшая максимальная длина коаксиального дымохода для газового котла. Как уже говорили, не более трех метров при горизонтальном положении и не более 5-6 метров при вертикальном.
Третий минус в том, что подобный тип конструкции, представляющий цилиндр со вставленными каналами, позволяет в большей степени образовываться конденсату. От чего требуется установка специальных приемников, а также в случае необходимости утепления. Утепление позволяет практически избавиться от излишнего конденсата. От конденсата труба будет почти всегда обледеневшая в сильный мороз, поэтому изначально продумайте защиты от этого, утепление либо установка специальных приемников.

Одним из недостатков дымоходов является его обледенение в зимнее время

Подбор дымохода для бани

Для обустройства отопления банного помещения не существует индивидуально разработанной дымоходной системы. Подбирают ее в зависимости от типа котла, вида топлива и конструктивных характеристик помещения. Устройство подобных дымоходов для разных печей практически одинаково. Коаксиальная труба, как правило, изготавливается из высококачественного пластика или алюминия

Во время приобретения подобной системы необходимо обратить внимание на наличие всех перемычек, которые предназначены для того, чтобы не допустить соприкосновения труб

Коаксиальный дымоход не рекомендуется проектировать самостоятельно, поскольку в процессе необходимо учитывать множество различных нюансов. Любая ошибка может привести к нежелательным последствиям, которые обойдутся довольно дорого.

Все рекомендации по грамотному проектированию можно найти в российском СНиПе 2.04.08-87 «Правила безопасности в газовом хозяйстве». Не владея специальными навыками и знаниями, в этих требованиях будет сложно разобраться. Для упрощения можно приобрести полностью готовую систему, в комплект которой входят все необходимые сертификаты. По своей конструкции подобные устройства бывают горизонтальными и вертикальными.

Монтаж коаксиального дымохода с соблюдением техники безопасности

Ниже приведена схема монтажа вертикальных коаксиальных дымоходов.

Использование коаксиальных дымоходов регламентируется нормами СНиП 2.04.08-87 и СНиП 2.04.05-91:

Использование перечисленных документов крайне желательно и при монтаже газового оборудования в частных, индивидуальных домовладениях. Помните, соблюдения этих норм и правил обеспечивает вашу безопасность.

На следующем изображении указаны расстояния от выводимого на улицу коаксиального дымохода для соблюдения всех стандартов противопожарной безопасности.

Расстояния рассчитаны исходя, в том числе, из удобства соседей. Выделяемые продукты сгорания обладают, хоть и небольшой, токсичностью и несколько повышенной температурой. Это может привести к дискомфорту окружающих людей и порче своего имущества и имущества соседей. На чертеже приведены расстояния, которые необходимо учитывать при монтаже коаксиального дымохода внутри помещения для безопасного его использования.

Наиболее правильно монтаж дымохода производить одновременно с установкой газового котла. Сначала, необходимо серьезно продумать, куда будет выводиться дымоход. Не забывайте, что у трубы должно быть не более двух оборотов. Горизонтальный участок дымохода не должен в длину превышать одного метра. Вертикальный участок от котла до перехода на горизонталь не более полутора метров. Внимательно изучите чертеж – на нем указаны минимальные расстояния.

Конструкция коаксиального дымохода

Механизм устройства выполняет сразу две функции (двухконтурные) и предполагает несколько типов направления:

горизонтальное (лучше всего);
вертикальное.

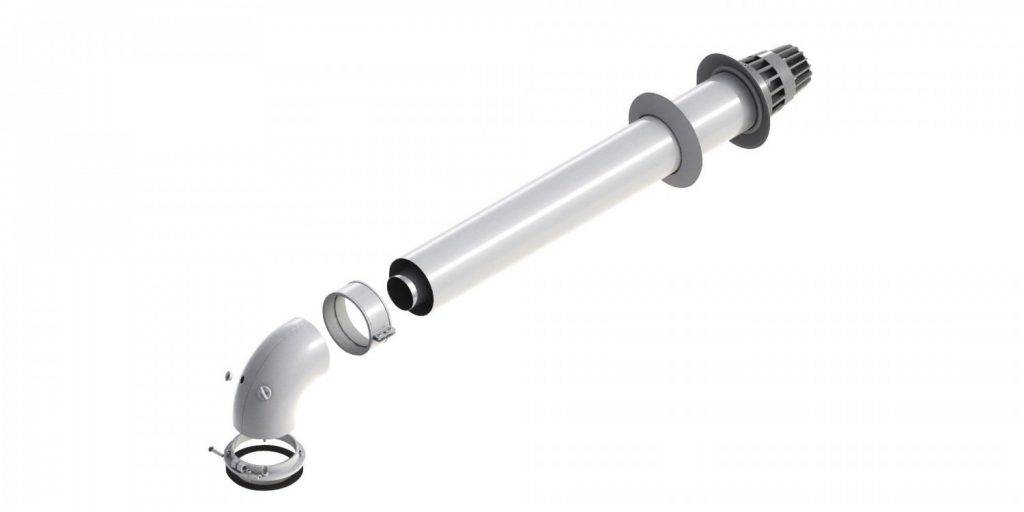

Комплект для газового котла

В набор коаксиального дымохода входят различные детали, отличающиеся особенностям производителей и типом направления. Но в стандартный набор принято определять следующие элементы:

комплект прямых труб (впускные/дымоотводящие);
соединительный хомут;
колено коаксиальное (с углом в 900);
адаптер для соединения трубы;
фланец и настенная накладка (декоративная).

тройник;
декоративная накладка для наружной стены;
прочистка;
наконечник, защищающий от порывов ветра;
сборник для конденсата;
коаксиальный удлинитель дымохода.

Материал изготовления коаксиальной трубы

Основным сырьём при изготовлении коаксиальных труб является сталь. Отличительной особенностью считаются марки материала:

Трубы с цинковым покрытием: характеризуются минимальной стоимостью, обладают лимитированным (малым) сроком службы.
Изделия из нержавеющей стали с покрытием, устойчивым к кислотности: являются оптимальным решением для данного дымохода, так как продукты сгорания содержат агрессивные химические компоненты.
Трубы из нержавеющие стали без покрытий.

Схема. Как работает коаксиальный дымоход

Механизм коаксиального дымохода заключается в двухконтурной системе, которая одновременно разделяет два потока газов:

с помощью вентилятора в камеру сгорания подаётся свежий воздух извне, для поддержания процесса горения;
в атмосферу выводится дым также посредством вентилятора.

Труба меньшего диаметра считается центральным каналом для продуктов сгорания, соответственно между зазорами поступает атмосферный воздух. Одинаковое расстояние между изделиями выдерживается по всей линии (магистрали), которое фиксируется перемычками.

Установка коаксиальной трубы газового котла

Подготовку к установке коаксиального дымохода следует начать с ознакомления с нормами и правилами:

дымоотвод должен устанавливаться только вертикально и возвышаться над кровлей на расстоянии не менее 1,5 м;
вывод дыма единой трубой с подключением к ней отводов от каждого котла. Каналы не должны проходить через жилые помещения;
дымоход цокольных помещений выводится на высоте не менее 2м от земли;
расположение дымоотвода возле окон, дверей или балконов не желательно, хотя допустимо расстояние в 1 м от трубы до окна над ней. Жалоб жильцов не избежать.

вертикальный коаксиальный дымоход в одноэтажном строении должен возвышаться на 0,5 м над коньком кровли;
выходное отверстие должно быть на 1,5 м выше топки котла;
отводящий канал не должен быть диаметрально меньше выходного патрубка котла;
расстояние от дымоотвода до окон, дверей, вентиляционных отверстий должно составлять 0,5 м, если он сбоку или над ними. Если под ними, то 1 и более метров;
высота горизонтального выхода дымохода над землей 2 м;
расстояние от оголовка дымоотводчика с дефлектором до глухой стены соседнего здания 2 м, до стены с окнами, дверями 5 м. Без дефлектора 8 м;
защитить дымоход от ветра, постоянно дующего против дымового потока поможет заслон (диафрагма) из тонколистового металла, расположенный на расстоянии 0,4 м от оголовка;
расстояние до газового трубопровода не менее 0,2 м.

Длина дымовой трубы должна соответствовать установленным нормам

Коаксиальные дымоходы для газовых котлов подходят для самостоятельного монтажа. При четком соблюдении инструкции и мер безопасности собрать систему не составит труда. Первым делом следует определить место установки теплооборудования так, чтобы местоположение трубы не противоречило нормативным ограничениям. Затем на этапе расчета количества материала учитываются следующие нюансы монтажа:

высота дымоотвода от патрубка напольного газового котла до стенного отверстия не менее одного метра, от настенного – полметра;
система не должна включать более двух поворотных деталей;
длина горизонтального участка не должна превышать один метр, вертикального пять метров. При принудительной тяге вертикальный участок трубы можно не монтировать, если она выводится в стену;
горизонтально лежащей трубе придают уклон в 3 град. в сторону котла (конденсационный) или от котла (обычный) предотвращая накопление конденсата;
вся длина системы дымоотведения не должна превышать трех (пяти) метров;
стенное отверстие для вывода дымохода делают с зазором 10 мм. Отверстие сквозь легковоспламеняемые материалы должно иметь зазор 50 мм;
стык частей дымохода должен находиться вне толщи стен и перекрытий;

После того как определено место и установлен тепловой агрегат следует разметить и просверлить отверстие на той же стене, к которой он примыкает. Затем присоединяется коаксиальная труба к газовому котлу (выходному патрубку) с помощью хомута с болтовой стяжкой. Все элементы системы дымоотведения соединяются между собой хомутами по плану конструкции, фиксируются на стене вертикально специальными кронштейнами. Горизонтальный участок устанавливается в отверстие. Зазор между стенным отверстием и трубой заполняется негорючим теплоизолятором, с улицы изолируется строительной пеной. Чтобы все выглядело эстетично, отверстия закрываются декоративными накладками. Горизонтальная и вертикальная части соединяются специальными поворотными деталями (угол, колено). Стыки элементов дополняются жаропрочными резиновыми уплотнителями. Оголовок вертикального дымоотвода следует защитить от попадания внутрь осадков.

В случае если коаксиальный дымоход для газового котла проходит сквозь горючий материал (деревянные стены, перекрытия) в местах касания используют защитные кожухи, отрезки асбестоцементной трубы в сочетании с теплоизолятором. Уличный отрезок трубы рекомендуется увеличить до 0,6 м во избежание контакта деревянных стен с горячим дымом. Хотя дымоходы для газовых котлов коаксиальные не пожароопасны, их поверхность не достигает температуры возгорания, все же следует прибегнуть к данным мерам защиты от пожаров.

В месте прохождения дымохода сквозь стену должна быть установлена жаропрочная пластина

Монтаж всегда проводится по инструкции производителя с соблюдением норм и правил. После завершения монтажных работ система проверяется на герметичность стыков, силу тяги.

Устройство и монтаж коаксиального дымохода для газового котла

Преимущества и недостатки коаксиальных дымоходов

Принцип работы коаксиального дымохода

Правила установки коаксиального дымохода для газового котла

Выбираем уклон

Установка коаксиального устройства
