Клапан сброса избыточного давления: виды, устройство, принцип работы и монтаж аварийного клапана для воды

Виды и конструкции

По принципу действия на запорный элемент клапаны сброса избыточного давления (сокращенно КСИД) делят на два типа:

• Прямого действия. Срабатывают под действием напора рабочей среды. Часто используются в топливопроводах и масляных контурах.
• Непрямого действия. Используется сторонний источник давления. Их применяют в качестве клапанов аварийного сброса избыточного давления воды или газа.

В зависимости от внутреннего устройства клапаны КСИД подразделяются на следующие виды

С выносным датчиком

Арматура укомплектована подпружиненным штоком. Они срабатывают от основных или дополнительных мехов. В датчике находится чувствительный к температуре состав. В случае перегрева он расширяется и попадает в меха по капилляру. Увеличившиеся в размерах меха толкают шток, отжимая запорный элемент от седла. Так открывается просвет для сброса рабочей среды в окружающее пространство или в дренаж.

Комбинированные с подпиткой системы

Продвинутая конструкция разработана для того, чтобы одновременно выполнять несколько операций:

• Сброс рабочей среды по сигналу внешнего сенсора.
• Быстрое снижение температуры теплоносителя.
• Подпитка отопительного контура свежей водой.

Для этого на едином штоке, проходящем через две независимые рабочие камеры, установлены два запорных тарельчатых элемента. Один из них открывает путь перегретому теплоносителю в канал сброса, второй одновременно подает в систему свежий его запас, чтобы компенсировать потери.

Похожие клапана используются и для выпуска избыточного давления воздуха, с одновременным добавлением новой порции из ресивера.

Пружинные

Здесь запорный элемент удерживается силой деформированной пружины. Клапан перестраивается в ограниченном диапазоне напора. Для этого достаточно вращать регулировочный винт, предварительно сжимающий или ослабляющий пружину.

Клапан можно настраивать и в больших пределах, меняя пружину на более или менее жесткую.

Многие пружинные клапаны снабжают рычагом для сброса давления вручную и для проверки работоспособности устройства.

Если прибор предназначен для функционирования в активных средах, на пружину наносят защитное полимерное покрытие.

Рычажно-грузовые

В такой арматуре вместо силы сжатия пружины используется сила земного тяготения. Давление рабочей среды уравновешивается весом тщательно подобранного груза, подвешенного на рычажном механизме. Тонкую настройку момента срабатывания можно добиться, перемещая груз ближе или дальше от штока вдоль по рычагу, снижая или повышая таким образом силу прижима и пороговое значение срабатывания.

Такие конструкции могут устанавливаться только в одном, строго определенном положении относительно горизонта. Как правило, они работают на горизонтальных участках трубопроводов.

Для обеспечения высокой пропускной способности приходится увеличивать диаметр тарельчатых запорных элементов. Чтобы избежать значительного роста габаритов изделия и массы груза, часто в одной рабочей камере размещают два клапана меньшего сечения.

Конструкция отличается высокой стабильностью параметров.

Как подобрать предохранительный клапан

При выборе ПСК следует учитывать:

• конструктивные особенности клапанов;
• пропускную способность;
• размеры и технические характеристики трубопроводной арматуры.

Основные конструкции ПСК и их преимущества

В зависимости от конструктивных особенностей все предохранительные клапаны подразделяются на два вида:

1. пружинные механизмы. Устройство клапанов данного вида наиболее простое, что способствует увеличению срока службы арматуры. В основе клапан располагается пружина, которая и срабатывает при повышении давления в системе отопления (газо- или водоснабжения). Пружинный клапан должен быть дополнен специализированным устройством для принудительного срабатывания, что позволяет исключить возможность «залипания» запорного узла арматуры;

Предохранительный клапан с рабочим механизмом в виде пружины

1. мембранные механизмы. В отличие от предыдущего вида арматура данного вида дополнительно оснащается мембраной, которая является чувствительной деталью. Мембрана подает сигнал о наличии повышенного давления на пружину и только после этого происходит открытие арматуры.

ПСК с дополнительным чувствительным элементом

Мембранные клапаны можно использовать в трубопроводах с любым показателем давления, так как чувствительность такой арматуры выше, чем у пружинных механизмов.

Виды клапанов по пропускной способности

По пропускной способности клапаны подразделяются:

• на малоподъемные механизмы. Пропускная способность увеличивается пропорционально увеличению давления в системе. Как правило, это происходит медленно в течение определенного промежутка времени. Опускание запорного элемента после аварийного срабатывания также производится медленно, что снижает герметичность системы. По этой причине не рекомендуется устанавливать малоподъеменые клапана на газовый трубопровод;
• на полноподъемные механизмы. В отличие от предыдущего вида срабатывание арматуры происходит резко, непосредственно при достижении критического уровня давления. Так же резко клапан и закрывается после нормализации учетного показателя.

Размеры и характеристики арматуры

При определении основных параметров предохранительного клапана требуется учитывать:

• диаметр (условный проход арматуры) и габаритные размеры;
• тип присоединения устройства (фланцевое или муфтовое);
• класс герметичности (ГОСТ 9544-2005);
• возможность настройки и ее диапазон (настройка является одним из важнейших параметров выбора и зависит от технических данных трубопровода);
• параметры контролируемого давления.

Основными видами ПСК являются устройства с диаметром 25 мм и 50 мм. Технические характеристики арматуры приведены в таблице.

Технические характеристики ПСК 25 и ПСК 50

После выбора клапанов проводится проверка срабатывания устройства и только после этого можно приобретать и устанавливать арматуру.

Основные разновидности

Обратные клапанные системы в зависимости от своей конструкции могут быть:

• прямого типа;
• угловыми;
• пружинными;
• шариковыми;
• устанавливаемыми при помощи фланцев;
• створчатыми;
• монтируемыми при помощи пайки;
• изготовленными под разборотовку.

Обратный клапан прямого типа для станций высокого давления

Материал изготовления также может различаться, что зависит от того, с какими средами такое устройство будет контактировать в процессе эксплуатации. В частности, это могут быть как металлические сплавы различного типа, так и пластик.

В зависимости от типа используемого запорного элемента обратные клапаны могут быть:

• с запорным элементом, выполненным в виде плоского клапана;
• шариковыми;
• мембранными;
• лепестковыми;
• с гравитационной решеткой.

Устройства последних трех типов применяются для установки в вентиляционных системах. Среди обратных и предохранительных клапанов, устанавливаемых на компрессоры, наибольшей популярностью пользуются устройства шарикового типа, так как они менее критично относятся к загрязнениям, присутствующим в рабочей среде.

Обратные клапаны с конусным (а), плоским (б) и сферическим (в) запорными элементами

Среди наиболее современных клапанных систем следует отметить устройства электромагнитного типа, в которых движением клапана управляет не пружина, а электромагнит. Между тем из-за достаточно высокой стоимости и не слишком большой надежности такие устройства не пользуются высокой популярностью, уступая более дешевым и проверенным временем пружинным аналогам.

Это интересно: Классификация металлорежущих станков – все об оборудовании для обработки металла

Особенности трехходовых аварийных клапанов

Отдельно стоит поговорить о не столь известном потребителям устройстве — трехходовом клапане с ручным или электрическим переключателем. Он применяется в отопительных системах с низкотемпературными контурами.

Конструкция предохранителей оснащается тремя отверстиями, одно из которых входное, два – выходные. Потоки среды контролирует заслонка, сделанная в виде шара либо штока. Движущаяся жидкость перераспределяется вращениями.

Представим ситуацию: в доме реализована схема отопления с системой обычных радиаторов и теплого пола. Технические требования для функционирования второго варианта предусматривают не слишком высокие температуры теплоносителя.

Котел нагревает воду в одинаковом температурном режиме для всех систем. В подобных условиях появляется необходимость в перераспределяющем устройстве, с задачами которого отлично справляется трехходовой клапан.

Он отвечает за следующие функции:

• разграничение областей;
• распределение плотности потока по зонам;
• содействие смешиванию теплоносителя из магистральных разветвлений подачи/обратки для отправления в трубопровод теплого пола более холодной воды, нежели в радиаторы.

Почему течет и пути решения проблем

При неисправностях предохранительного клапана происходит сбой всей системы подогрева воды. В некоторых случаях избыточное давление может привести к взрыву водонагревательного бака.

При обнаружении неисправности в водопроводе, незамедлительно необходимо ее устранить. В противном случае могут поломаться смежные компоненты водонагревателя.

Своевременная замена обратного клапана обходится в несколько раз дешевле, чем более масштабные поломки.

Признаки	Причины неисправности	Решение проблемы
Все время капает из обратного клапана нового бака	Высокое давление в системе (часто явление в новых многоэтажных домах)	Приобретение и установка редуктора
Постоянная слабая течь	1. Износ внутренних поверхностей 2. Заводской брак 3. Неправильная установка 4. Механические повреждения 5. Несоответствие рабочего давления клапана давлению бака	Замена неисправного узла на новый

Постоянная сухость дренажного отверстия обратного клапана также говорит об одной из неполадок в системе:

• Грязь и накипь на стенках трубы подачи холодной воды.
• Засорение или заклинивание детали.

Обратный предохранительный клапан – самая важная и дорогостоящая деталь системы подогрева воды. Следует регулярно производить осмотр и проверку работоспособности клапана, т.к. от этого зависит срок эксплуатации и безопасность домочадцев.

Назначение и сферы применения

Устройство предназначено для защиты систем, находящихся под избыточным (относительно атмосферного) давлением от его превышения. Оно применяется в таких областях, как:

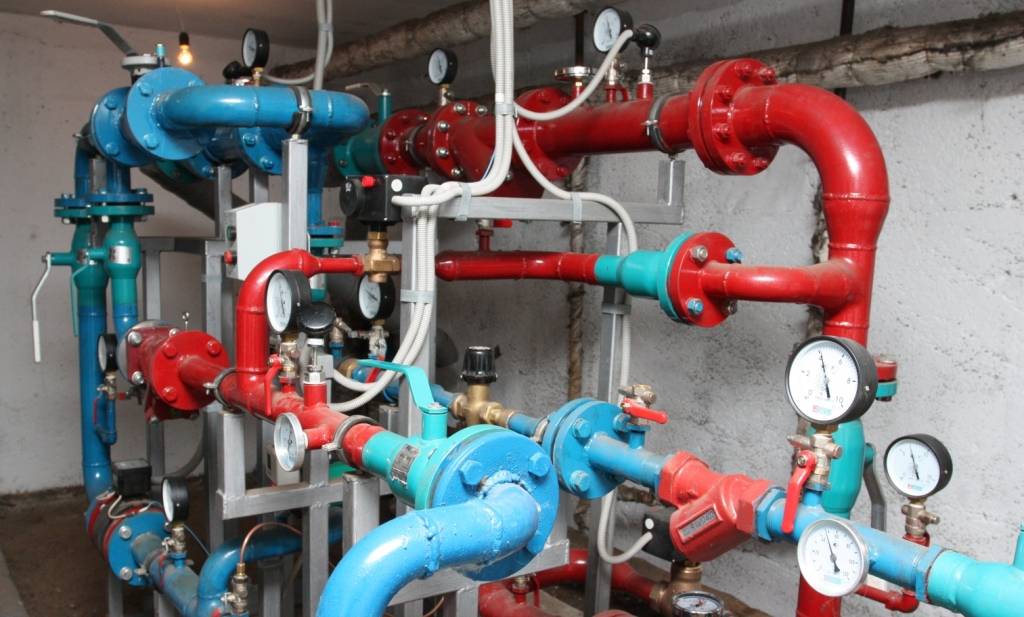

• Отопительные системы разного уровня. В бытовых системах обогрева отдельного дома и в сложных сетях распределения централизованного теплоснабжения используют разные типы предохранительных приборов.
• Водоснабжение и водораспределение. Используется для защиты от возникающих в трубопроводах скачкообразных изменений давления- гидравлических ударов.
• Принудительная вентиляция. Применяется в качестве обратного клапана, позволяющего воздуху проходить лишь в заданную строну.
• Трубопроводный транспорт, системы производства и распределения сжатого воздуха и других газов- для предотвращения аварий.

Широко используется аварийная арматура и на производственных технологических установках в химической, металлургической, пищевой и других отраслях промышленности.

Устройство и принцип действия клапана

Конструкция клапана чрезвычайно проста. Корпус изготавливается из качественной водопроводной латуни по технологии горячего штампования из двух литых деталей в полутвердом состоянии. Общее устройство предохранительного клапана показано на рисунке:

Главный рабочий элемент клапана – пружина. Ее упругость определяет силу давления, которое должно воздействовать на мембрану, закрывающую проход наружу. Последняя в нормальном положении находится в седле с уплотнителем, поджатая пружиной. Верхним упором для пружины служит металлическая шайба, закрепленная на штоке, чей конец прикручен к пластмассовой рукоятке. С ее помощью осуществляется регулировка клапана. Мембрана и уплотнительные элементы выполняются из полимерных материалов, пружина – из стали.

Весь этот нехитрый механизм действует так. В обычном (дежурном) режиме, пока параметры теплоносителя находятся в заданных пределах, мембрана закрывает вход во внутреннюю камеру. Как только возникает ситуация, близкая к аварийной и давление в системе отопления частного дома возрастает, пароводяная смесь начинает подпирать мембрану. В определенный момент сила давления теплоносителя преодолевает упругость пружины, открывает мембрану, попадает в камеру, а из нее – наружу через боковое отверстие.

Когда некоторое количество воды покинет систему, давление снизится настолько, что не сможет противостоять пружине и мембрана снова закроет проход. Случается, что срабатывание механизма происходит циклично, особенно если тепловой агрегат работает на пределе и температура теплоносителя близка к максимальной (90—95 ºС). На практике, когда подрывной клапан для котла срабатывает очень часто, он теряет герметичность и начинает подтекать.

Если вами обнаружены свежие следы потеков из предохранительного механизма, то это явный признак работы теплогенератора в экстремальном режиме либо наличия неисправностей в системе отопления, например, в расширительном баке.

Где поставить КСИД

Как любой прибор, сбросной клапан имеет свои правила монтажа.

Приводим их ниже.

• Чтобы удалить остатки жидкого ОТВ, на выходном патрубке клапана предусматривается сливная трубка. Можно использовать соединение с канализационной системой или обратной трубой. Сброс избыточного газового давления должен происходить в атмосферу, либо в помещение или коридор, где нет постоянного персонала.
• До КСИД запрещено монтировать краны, задвижки и прочую запорную арматуру.
• Клапан должен располагаться в самой верхней точке замкнутой трубопроводной сети.

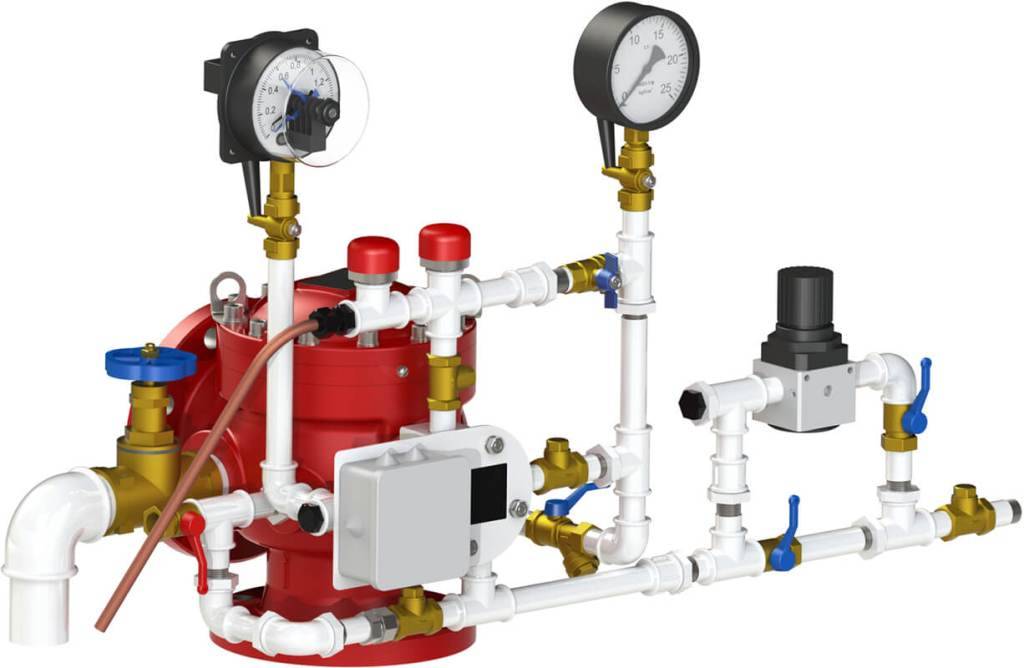

• Для газового пожаротушения необходимо точно знать суммарную минимальную площадь всех открытых проемов помещения.

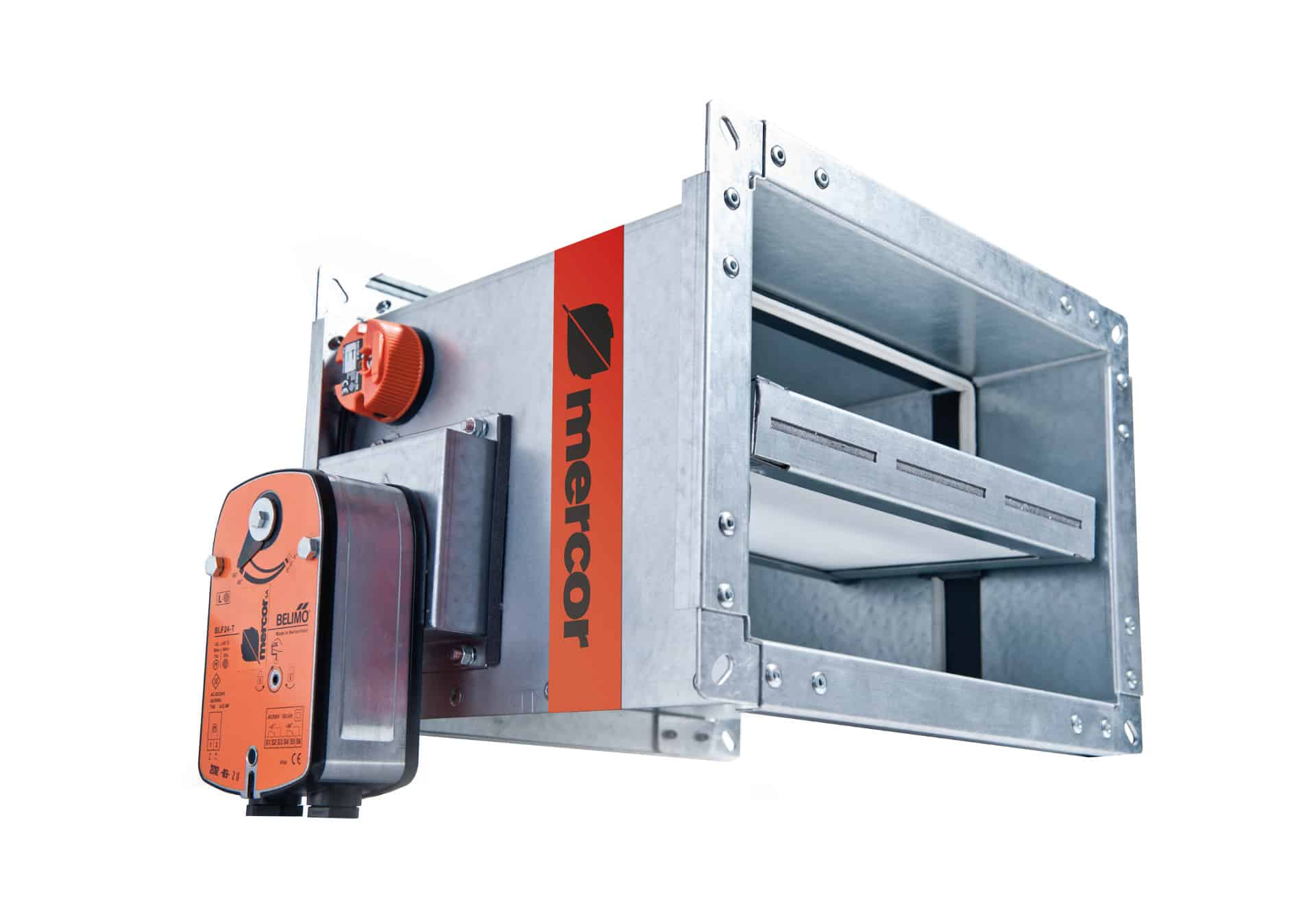

Что касается систем дымоудаления и вентиляции, то здесь также возможна установка сбросных клапанов.

В системе дымоудаления клапан избыточного давления служит для естественного притока воздуха в охраняемое помещение.

Согласно п. 8.8 СП 7.13130.2013, применять КСИД можно в противопожарном исполнении с необходимым пределом огнестойкости.

В системах вентиляции предусматриваются шахты с клапанами дистанционного или автоматического пуска.

При реализации газо-дымоудаления после тушения пожара руководствуйтесь СП 5.13130.2009 и СП 7.13130.2009.

Клапанами КСИД рекомендуется управлять от управляющего прибора газовой АУПТ.Обязательно периодически проверяйте состояние механизма у пружинного клапана.

Нередки случаи спайки стенок корпуса с тарелкой, что влечет за собой несвоевременное срабатывание устройства.

Помимо этого, при монтаже клапана учтем следующие особенности.

• Правильное соединение.
• Соответствие эксплуатационных и технических характеристик.
• Используйте традиционную паклю для труб (уплотнитель ФУМ может не выдержать повышенной температуры).

Как выбрать арматуру

Выбор клапана основан на технических параметрах подключённого оборудования, рабочего давления системы, требований проектной документации.

Вентили экстренного сброса давления выбирают на основе следующих критериев:

• сечения трубопровода;
• типа и свойств перекачиваемого вещества;
• температуры транспортируемой среды;
• номинального и предельного давления;
• максимальной высоты, на которую способен подниматься шток клапана.

По давлению выбор нужно осуществлять следующим образом:

• в системах с низким рабочим давлением до 1 бара следует подключать клапаны 1,5 бар;
• к котлам газовым и твердотопливным 1–2 бара — защитное устройство, рассчитанное на 3 бара;
• водяное нагревательное оборудование до 4 бар необходимо оснащать клапанами на 6 бар;
• на котлы до 8 бар нужно монтировать устройства на 10 бар.

Монтаж клапана в систему отопления

Предохранительный кран ставят сразу за выходным патрубком котла (достаточно отступить 20-30 см). Требуется манометр для визуального контроля, отслеживания состояния системы.

Между клапаном и основным источником тепла запрещено размещать запорные краны, задвижки или перекрывающие приборы.

Где располагается клапан

Чтобы излишки воды удалялись через выпускной патрубок, устанавливают специальную сливную трубку, соединяемую с канализацией или обратной линией трубопровода.

Если смонтирована гравитационная система закрытого типа, то предохранитель ставят в наивысшей точке.

Критерии выбора предохранительного сбросного клапана

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.

2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Устройство клапана

Конструктивными элементами клапанов для предохранения от излишнего давления являются следующие основные элементы:

• корпус
• крышка
• колпак
• затвор
• шток и пружина на нем
• устройство для открытия клапана под «принуждением»

В корпусе на резьбе монтируется так называемое «седло». На него устанавливается золотник. Он фиксируется на оси клапана при помощи направляющей втулки. Седло вместе с золотником образуют затвор. В золотник вставляется шток. Он прижимает золотник к седлу за счет усилия пружины. Степень сжатия пружины регулируется нажимным винтом с контргайкой.

В колпаке размещено устройство принудительного открытия клапана. Оно состоит из рычага, который закрепляется на оси с вилкой. Для полного и быстрого открытия клапана предусмотрено специальное поджимное кольцо. Оно фиксируется отворотом стопорного винта.

Устройство принудительного открывания необходимо для проведения проверки работоспособности оборудования время о времени. Детали предназначенного для использования в жидкостях и газах оборудования покрываются специальным антикоррозийным составом.

Предохранительные клапаны в обязательном порядке проходят ревизию и проверку в специализированных лабораториях. Или непосредственно на месте применения (в случаях невозможности отправить прибор на обследование в лабораторию). Проверяется работоспособность оборудования, целостность деталей, качество уплотнителей. Срок проверки устанавливает организация с соответствующими полномочиями. Ревизия осуществляется по графику. Но не реже одного раза в год. Нужно это в первую очередь для того, чтобы ваша система отопления могла функционировать нормальным образом.

Правила монтажа и эксплуатации прибора

Установка изделия на трубопровод должна производится с уплотнительными прокладками без перекосов. В составе рабочего вещества, проходящего через клапан должны отсутствовать механические включения и абразивные частицы. На вводе в систему желательно установить сетчатый фильтр соответствующего диаметра. Монтаж прибора с пружинным механизмом проводится строго в вертикальном положении, крышкой вверх. Для рычага, входящего в конструкцию рычажно-грузового устройства, необходимо обеспечить горизонтальное положение. Перед клапаном сбросного типа не рекомендуется размещение запорных элементов в виде кранов, задвижек, рычагов.

Для устранения излишней жидкости следует предусмотреть монтаж дополнительного отвода, используемый для слива воды в канализационный трубопровод или трубу обратного действия.

Во время эксплуатации необходимо периодически проводить ревизию устройства, так как в изделиях с пружинным механизмом может произойти смещение тарели к стенкам корпуса.

Необходимые инструменты и материалы

Для монтажа клапана понадобятся:

• разводной ключ;
• фум — лента или пакля;
• специальная паста для герметизации мест соединения.

Для примера рассмотрим схему установки прибора перед нагревателем горячей воды в квартире.

Ход работ

Каждое изделие, предназначенное для спуска избыточного давления, укомплектовано инструкцией по монтажу, которую следует внимательно изучить до начала работ. Перед установкой также нужно выполнить отключение водонагревателя от сети и слить из него воду. Клапан должен быть размещён на холодном водопроводе до запорного крана. Последовательность монтажа клапана следующая:

• разметка места установки;
• удаление части трубы размером, соответствующим длине корпуса устройства;
• нарезка резьбы на концах труб:
• покрытие резьбовой части паклей или фум-лентой;
• накручивание клапана на резьбу труб;
• подключение к другому патрубку трубку, ведущую в канализационную систему.
• затягивание резьбового соединения с помощью разводного ключа;
• герметизация места соединения специальной пастой;
• настройка прибора, в соответствии с паспортными значениями (при необходимости).

Устройство и разновидности

Типичный клапан имеет два патрубка — для подключения к водопроводу и дренажный. При этом дренажный патрубок может быть гладким или снабжаться резьбой.

В корпусе находится пружина с герметично перекрывающим седло нормально закрытым (то есть в отсутствие внешних воздействий находящимся в закрытом положении) клапаном. Вода давит на клапан со стороны седла.

При определенном уровне давления клапан открывается и остается открытым до момента, пока оно не упадет ниже порогового значения. Вода все это время сливается через дренажный патрубок.

Внешний вид и устройство клапана

Регулируемый клапан размером 1/2 дюйма

Что еще полезно знать об этом виде арматуры?

• Разница между клапанами одного типа (регулируемыми и нерегулируемыми) сводится в основном к различиям в диаметре и типе (наружная или внутренняя) резьбы для присоединения к трубопроводу;
• Типичная цена нерегулируемого устройства размером ДУ15 — 300-400 рублей, регулируемого — на 50-80% дороже;
• Некоторые производители предлагают модели с встроенным манометром, позволяющим визуально контролировать текущее давление в трубопроводе.

Особый случай

Так называемая группа безопасности для бойлера представляет собой два разных клапана, смонтированные в одном корпусе — предохранительный и обратный. Это устройство легко узнать по двум резьбам для присоединения к водопроводу и по стрелке на корпусе, указывающей направление протока воды.

На фото — группа безопасности для накопительного водонагревателя
