Клапан для теплого пола трехходовой, двухходовой, термоголовка

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Такое компактное, но такое полезное приспособление

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
Удобная регуляция температуры во всех комнатах.
Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

Терморегулятор на выходе из батареи

Причина 2. Не рассчитали мощность системы

Принято считать, что в среднем теплопотери дома составляют 100 Вт на квадратный метр. Но зачастую в некоторых помещениях они могут значительно превышать данное значение. Отсюда и не работает теплый пол на должном уровне.

Как починить?

Для начала просчитайте теплопотери каждого помещения. В интернете полно готовых калькуляторов. Сравните цифру теплопотерь с теми помещениями, где теплый пол у Вас не работает. Далее попробуйте отрегулировать контуры теплого пола на коллекторе с приоритетом на те места, где теплый пол не греет.

В крайнем случае Вам придется модернизировать систему отопления.

Принцип работы

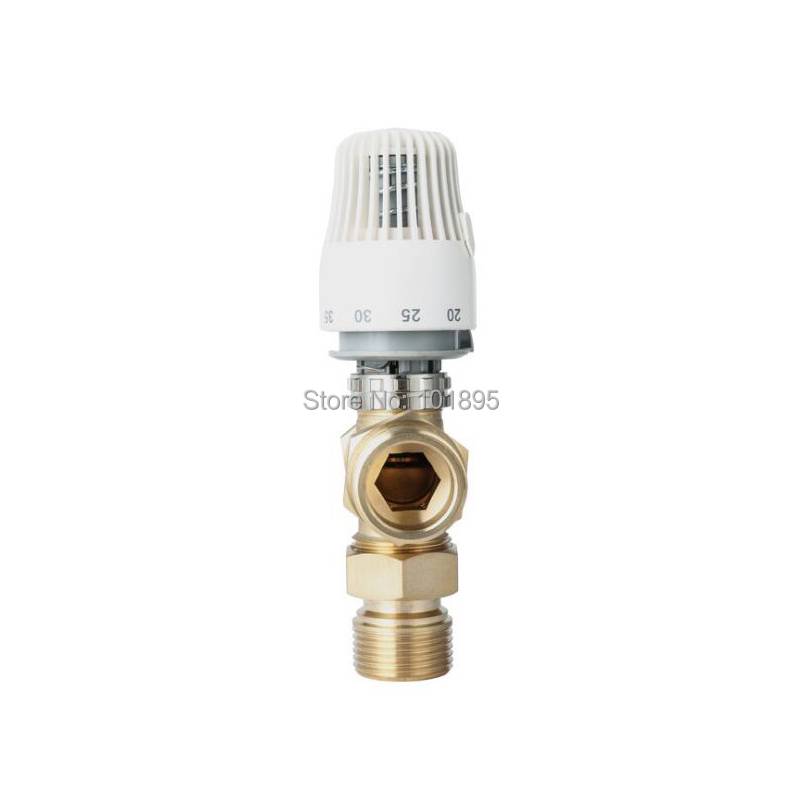

Клапан трехходовой выполняет запорные функции. Установка производится на подачу, с обратки теплого пола, реализуется дополнительный подмес к теплоносителю, который мы получаем из котлового контура. Таким образом подобная установка позволяет понизить температуру до нужно уровня, смешивая горячий теплоноситель с подачи с остывшим от обратки. Клапаном управляет термостатическая головка датчики при этом могут быть:

выносной;
погружной
накладной.

Иногда ставят термометрический сервопривод, который работает с использованием контроллера. Производители обычно указывают стрелками движение потока воды. По таким маркерам несложно понять какому виду принадлежит данный элемент. Подключение к контуру делается в точно таком же режиме, как показывают стрелочки. Точка монтажа должна выбираться таким образом, чтобы систему можно было регулировать без каких-либо помех. Перед установкой следует внимательно ознакомиться с руководством от производителя.

Автоматика отслеживает поступление теплоносителя в контур пола. Если температура становится выше нормы, то проход блокируется специальной заглушкой. Когда контур остывает, шток поднимается, опять начинается циркуляция теплоносителя. Обратка не должна быть ниже 60 градусов, в противном случае будет наблюдаться слишком большая нагрузка на котел, его ресурс быстро израсходуется. Из подачи клапан выбирает воду и отправляет ее в обратку. У стандартных котлов теплообменник имеет слишком низкую температуру, что способствует быстрой их порче. Конденсационные котлы особой конструкции стоят слишком дорого, гораздо рациональнее поставить трехходовой клапан на традиционные котлы.

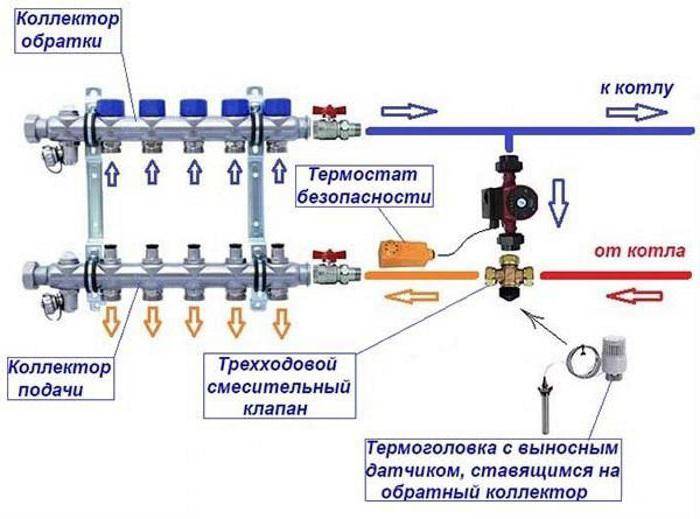

Яркий пример использования трехходового клапана:

Как регулируют термоклапаны

Если поставить головку терморегулятора в крайнее левое положение, температура в комнате начнёт повышаться. Обязательное условие — дверь должна быть закрыта. Когда в помещении станет на 5-7 градусов выше желаемой, терморегулятор поворачивают вправо. Отопительный прибор начнёт охлаждаться. Ручку регулятора следует плавно крутить в правую сторону до тех пор, пока температура не опустится до требуемого комфортного уровня. Как только теплоноситель зашумит, отопительный прибор начнёт прогреваться. Нужно заметить, на какой цифре выставлена метка. Это и будет та точка отсчёта, требуемая для регулировки нужной температуры.

Таким образом можно менять настройки регулятора столько раз, сколько это нужно. Делать это не сложно, достаточно один раз внимательно выполнить всё по инструкции.

Практически все модели терморегуляторов разных производителей настраивают по одному и тому же принципу. Исключение составляют сложные программируемые приборы, где требуется специалист.

Терморегулятор для электрического радиатора отопления выполняет такие же функции, но настройка немного отличается.

Факторы, которые влиять на настройки регулятора:

сквозняки или частое проветривание комнаты;
резкое изменение уровня температуры на улице;
направленные солнечные лучи;
наличие возле
термостата других, близко расположенных источников теплового излучения или, наоборот, холода (трубопроводы, холодильник);
нарушения при установке прибора;
не правильно выставленные изначальные настройки.

Устройство

Гребёнка для водяного тёплого пола — это две горизонтальные трубы — подачи и обратки, с отводами для подключения ветвей пола. С торцов осуществляется подача теплоносителя.

Для настройки количества поступающей жидкости в петли на одной трубе находятся вентиля. Регулировка гребёнки возможна ручная и автоматическая, с использованием сервоприводов. Для контроля за объёмом теплоносителя, на отводах второго коллектора имеются колбы расходомеров.

Гребёнка для пола с обогревом, это:

подающая и отводящая труба;
запорный вентиль на входе и выходе;
крепежные элементы для сборки;
терморегулятор;
кран для слива теплоносителя;
кран для стравливания воздуха;
клапан для подачи воды от источника;
смесительный узел;
насос.

Крепление коллектора к стене осуществляется на металлические скобы.

Признаки и причины плохой работы отопления

Характерные признаки	Возможные причины
Стояк холодный	Технические неисправности за пределами квартиры
Стояк горячий, батареи холодные	Закрыты вентили, засорение отопительной системы
Холодная нижняя часть радиатора	Недостаточно открыты вентили, засорение радиаторов, низкое давление теплоносителя в трубах
Холодная верхняя часть батарей	Воздушная пробка
Последний радиатор в системе холодный	Не отрегулирована система, недостаточное давление
Дальняя от патрубков подключения часть радиатора холодная	Недостаточное давление, засорение батареи, воздушная пробка

Выявлению причин неисправностей поможет анализ событий, предшествующих их возникновению.

Проводимые работы, особенности эксплуатации	Возможные неисправности
Замена отопительных приборов, труб	Воздушная пробка вследствие попадания воздуха в систему или изменения уклонов труб. Засорение труб и радиаторов. Уменьшение проходных сечений вследствие ошибок при сборке системы
Система отопления работает без обслуживания долгие годы	Образовалась накипь, ухудшилась теплоотдача батарей, «прикипели» детали запорной арматуры
Начало отопительного сезона	Котельная не вышла на проектную мощность, сотрудники соответствующих служб забыли открыть задвижки, при заполнении системы образовались воздушные пробки.
Соседи делали ремонт	Снижение давления в системе вследствие непрофессиональных действий соседей

Прежде всего, при плохом отоплении опросите жильцов дома. Если у них та же проблема, значит, плохо работает котельная или перекрыты вентили в подвале дома. В этих случаях следует сообща обращаться в управляющую компанию. Если холодно лишь в одной квартире, проверьте, открыты ли вентили, нет ли воздушных пробок. Вызовите специалиста через диспетчера обслуживающей дом организации.

Классификация клапанов

Без длительных введений отметим, что устройство может быть двух типов по принципу функционирования. Оно может быть:

разделительным;
смесительным.

Особенности действия каждого типа ясны уже из их названия. Смесительное устройство состоит из двух выходов и входа. Другими словами, оно необходимо для смешивания потоков жидкости, что может потребоваться в целях снижения ее температуры. К слову, это наиболее оптимальный вариант для того, чтобы задавать нужный режим в «теплом полу».

Сама процедура регулировки температурного режима предельно проста. Нужно лишь знать о текущих показателях температуры входящих потоков жидкости, с точностью просчитать требуемые пропорции каждого из них так, чтобы на выходе получить нужные показатели. Кстати, данное устройство при условии грамотного монтажа и регулировки способно функционировать и на разделение потока.

А вот разделительный клапан разделяет один поток надвое, следовательно, он оснащен одним входом и двумя выходами. Данное устройство применяется преимущественно для того, чтобы разделять поток горячей воды в системах ГВС. Хотя достаточно часто он встречается и в обвязке воздухонагревателей.

Внешне оба варианта практически идентичны. Но если ознакомиться с их чертежом в разрезе, то их основное отличие видно сразу. Шток, который установлен в устройстве смесительного типа, имеет один шаровой кран. Он располагается по центру и перекрывает основной проход.

Что же касается разделительных приборов, то в них шток имеет два таких клапана, которые устанавливаются на выходах. Они функционируют по следующему принципу: один из них придавливается к седлу, закрывая проход, а другой параллельно с этим открывает проход №2.

По методу управления современные модели могут быть:

электрическими;
ручными.

В большинстве случаев используется ручной прибор, который внешне напоминает обыкновенный шаровой кран, но оснащен тремя выходными патрубками. А вот электрические модели, имеющие автоматическое управление, применяются преимущественно в частных домах, а именно для того, чтобы распределять тепло. Например, пользователь может настроить температурный режим по комнатам, а рабочая жидкость будет поступать в соответствии с удаленностью комнаты от отопительного прибора. Как вариант – можно совместить его с «теплым полом».

Видео – Прибор в бойлерной группе

Трехходовые клапаны, равно как другие приборы, определяются в соответствии с давлением в системе и диаметром подвода. Все это регламентируется ГОСТом. И если требования последнего не будут соблюдаться, это будет расценено как грубое нарушение, в особенности, если речь идет о показателе давления в магистрали.

Латунные фитинги и трубопроводы из полиэтилена низкого давления

Советуем вам ознакомиться с нашим руководством по выбору и монтажу латунных фитингов для ПНД труб, все

Конструкция и функционал устройства

Трехходовые клапана (ТК) отличаются по размерам и материалам:нержавейка и бронза. Корпус может быть выполнен, как из металла, так и полимерного материал. Хотя последний не очень популярный.

Конструкция имеет 3 отверстия: входное и два выходных, внутри расположен привод, управляющий потоками для получения заданной температуры.

Конструктивно изделие выполняют взаимосвязь действия пары двухходовых клапанов. Главное отличие состоит в том, что ТК не останавливает проток среды, а регулирует его интенсивность. 3х-ходовые устройства распределяются на группы по системе регулировки: «шток-седло» и «шарик-гнездо», и могут работать в паре с термоголовкой Херц.

Управление движением штока как правило выполняется приводом электромеханического типа, и используются для установки в автоматических системах управления тепловыми процессами котла Протерм и других современных твердотопливников.

Принцип действия ТК основан на смешении 2-х температурных потоков теплоносителя на подаче и обратке, в общий поток, с установленной пользователем показателем температуры.

Среда во внутренней полости устройства движется от одного патрубка к другому, до тех пор, пока ее температурный показатель не изменится до нужного размера.

Материал изготовления

Корпус вентиля делают из стойкого к коррозии металла, сверху никелируют либо хромируют.

Клапана делают из следующих материалов:

бронзовые с покрытием никеля или хрома;
латунные с никелевым слоем;
из нержавеющей стали.

Лучшими считаются клапана из нержавеющей стали. Они химически нейтральны, не подвержены коррозии, не вступают в реакцию с другими металлами. Цена у них выше, чем у никелированных или хромированных. В продаже клапана из нержавейки бывают не часто, поэтому чаще всего в домах или квартирах можно увидеть бронзовые или латунные изделия.

Вентили из бронзы или латуни по длительности срока службы не различаются. Всё зависит от того, насколько качественно выполнен сплав. Что касается изделий известных производителей, вопроса о качестве не возникает. Доверять или нет неизвестным производителям — дело спорное

Однако при покупке нужно обратить внимание на то, чтобы на корпусе был изображён вектор потока. Без этой стрелки изделие не качественное

Теплые полы в доме

В последнее время водяные теплые полы стали применятся намного чаще для отопления помещений различной функциональной направленности. Они обладают достаточными преимуществами, чтобы позиционировать себя как оптимальный источник тепла в том случае, если для монтажа не присутствует ограничений.

Но для того, чтобы система была действительно эффективной и экономичной, потребуется тщательный расчет и использование соответствующих комплектующих, отвечающих за оптимальное распределение теплоносителя по контурам. Также приветствуется применение автоматических систем управления, которым можно задавать определенный режим в зависимости от погодных условий, а также от распорядка дня проживающих в доме.

Быть ли не быть терморегулятору в системе отопления?

Устанавливая систему отопления выбирая терморегуляторы для радиаторов руководствоваться необходимо тем, что их установка должна принести максимум удобств и защиты от поломок в системе отопления. Перепады температуры за окном зимой не должны отражаться на комфортных условиях в доме, стало тепло на улице – регуляторы температуры для батарей отопления понизят поток тепла, похолодало – повысят.

Существуют несколько компаний, производящих терморегуляторы и термостатические головки. Лучшими из всех признаются:

Датская компания «Данфосс».

Германская «Oventrop».

Каждая из них производит автоматические приборы для поддержания оптимальной температуры воздуха в помещениях. Прежде расскажем о датской компании Danfoss и особенностях радиаторных терморегуляторов, ею производимых.

Место установки

«Данфосс» является разработчиком конструкций радиаторных термостатов для любого вида систем отопления. Термостаты Danfoss врезаются перед батареей, на подающей тепло трубе. Могут быть поставлены в однотрубную или двухтрубную систему отопления в любом помещении различной этажности зданий.

Терморегуляторы Danfoss, так же, как и термостаты Oventrop, могут хорошо вписаться в любой вид интерьера, имеют удобные настройки и привлекательный дизайн. Терморегуляторы для радиаторов отопления специально настроены на суровые российские зимы, им не нужно профилактическое обслуживание, они имеют довольно длительный срок эксплуатации. Термостаты рассчитаны на поддержание температуры воздуха помещения от 6°С до 26°С. Задавая температурный режим, надо учитывать, что отклонение будет всего лишь на плюс один градус. Терморегуляторы для радиаторов распределяют нужное количество воды по всей отопительной системе.

https://youtube.com/watch?v=KVUqKJ_6Ei4

Снижая излишнее тепло в отопительной системе, терморегуляторы оптимизируют температурный режим в помещениях и позволяют экономить, например, в частных особняках, до 22% процентов тепловой энергии, сокращая при этом расход топлива, обеспечивая, таким образом, сохранение окружающей среды. Термостаты, проще говоря, окупают вложенные деньги много раз:

экономят расход топлива,

улучшают микроклимат,

ремонт производить нет необходимости.

Особенно почувствует разницу тот владелец дома, у которого отопительная система работает на солярке. Установив терморегуляторы для радиаторов отопления, за их счет хозяин получит экономию в десятки литров солярки. Для примера, затрачивая ранее по 55, он перейдет на 45 литров. Таким образом, пересчитав снижение расхода, получит кругленькую цифру экономии.

Типы датчиков температуры

Выносной датчик температуры представляет собой баллончик с газом. Он связан с сильфоном термоголовки капиллярной трубкой. При повышении температуры давление внутри баллончика увеличивается и передается через сильфон на перемещение штока, который прикрывает подачу горячей воды через клапан. Когда температура воздуха снижается, происходит увеличение подачи теплоносителя.

Вместо газового может применяться парафиновый или жидкостный термоклапан, которые более инерционные. Сигнал поступает на нагревательный элемент, расположенный в цилиндре с термочувствительным наполнителем. При разогреве происходит расплавление парафина и увеличение в объеме. Он давит на поршень и тот перемещает шток с тарелкой клапана. Диапазон регулирования температуры теплоносителя находится в пределах 20-400С.

Управление температурой нагревающей среды происходит в смесительном узле, состоящем из клапана, термоголовки и насоса. Регулирование производится непрерывно, а смешивание потоков осуществляется внутри клапана.

Управление может производиться вручную, поворотом крышки термоголовки со шкалой. В положении «1» потоки подаются в одинаковых количествах. Регулировка является грубой, поскольку расход тепла на отопление является переменной величиной. Более точное управление производит термоголовка с выносным датчиком для теплого пола, находящимся внутри обратного коллектора. Способ является одним из самых эффективных, хотя и дорогим по применяемому оборудованию.

Выносные термодатчики

Иногда требуется устанавливать терморегулятор для радиатора отопления с выносным датчиком.

Термостатическую головку нужно устанавливать таким образом, чтобы она «смотрела» в сторону комнаты. Это условие для точного определения температуры. Но в реальности так можно сделать не всегда. Устройство может «не вписаться» в монтаж радиатора из-за своего размера. Выручит выносной датчик, который соединяют с термоголовкой капиллярной трубкой. Располагают в любом месте, где нужно измерять температуру окружающей среды. Расстояние от датчика до термоголовки может быть около двух метров и более.

При установке датчика нужно соблюдать следующие условия:

На уровне пола воздушная прослойка более холодная, поэтому температурные датчики нужно поднимать не менее чем на 0,8 метров.
Рядом не должно быть источников тепла.
Прямые солнечные лучи не должны попадать на прибор.
Устройство нельзя закрывать мебелью или тяжёлыми шторами.
К стене датчик крепят скобами.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

бронзы (с никелевым и хромированным покрытием);
латуни (покрывают слоем никеля);
нержавеющей стали.

Корпуса обычно латунные или бронзовые с никелевым илихромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы

Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить

На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 – 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 – 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 – 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой	1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
Для смешивания жидкости различной температуры предусмотрена смесительная камера.
На корпусе располагается термостат, с регулятором температуры.
Термодатчик расположен на термостате.
Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.
