Как самостоятельно рассчитать мощность бытового кондиционера

Номинальная и оптимальная мощность кондиционера

приблизительные значения различных теплоизбытков

Под номинальной мощностью понимают усредненные показатели кондиционера по работе на холод. Но в каждом отдельном случае надо высчитывать оптимальную мощность, которая в идеале должна максимально совпадать с первой.

Номинальные значения подобраны производителями под каждый тип охлаждающего устройства:

  • Оконные блоки обычно имеют такие стандартные позиции: 5, 7, 9, 12, 18, 24;
  • Настенные сплиты соответствуют модельному ряду в таком варианте: 7, 9, 12, 18, 24. Иногда некоторые торговые марки выпускают нестандартные модели с такими номинальными значениями: 8, 10, 13, 28, 30;
  • Кассеты идут в таком порядке: 18, 24, 28, 36, 48, 60. Нестандартный ряд: 34, 43, 50, 54;
  • Канальные сплиты начинают мощностной ряд с 12 модели и заканчивают порой 200;
  • Консольные установки имеют следующее разнообразие: 18, 24, 28, 36, 48, 60. В нестандартном варианте: 28, 34, 43, 50, 54;
  • Колонники начинают от 30 и доходят до 100 и более.

Такой список не случаен. Здесь уже учтен подбор кондиционера и его мощности по площади помещения, и по высоте потолков, и по теплопритокам от бытового оборудования, электрического освещения, людей, кровли со стенами, открытых окон и вентиляции.

Сколько электроэнергии потребляет кондиционер?

Коэффициент энергетических затрат по показателям энергоэффективности обозначает объем потребления электричества, что представляет зависимость производительности выработки хладогена оборудованием от объема электроэнергии. Также, коэффициент показывает зависимость производительности направленной на отдачу тепла устройством от объема потребляемого электричества.

Энергоэффективность кондиционера

Наибольшее потребление источника энергии в работе оборудования достигаются из-за использования наружного теплого воздуха для повышения температуры в помещении и на отвод воздуха через трубки для охлаждения.

Потребление электричества выражается в кВт. В среднем, потребляемая мощность кондиционера меньше, чем мощность работы касательно охлаждения или обогрева воздуха. Например, оборудование, которое использует 600 Вт мощности, тратят 2 кВт для охлаждения помещения за счет применения фреона или иного носителя хладогена.

В основном, потребление электричества оборудованием зависит от следующих факторов:

  • Общая площадь рабочего помещения;
  • Производительность устройства;
  • Разница температуры в помещении и за его пределами.

Мощность, потраченная на работу с температурой в доме, относится к главным показателям производительности работы кондиционера и определяется притоками тепла с окон, потолка, стен или бытовой техники. Не стоит забывать, что высокая производительность кондиционера достигается только при закрытых проемах (окнах или дверях). Приток воздуха с оконного проема не нормируется должным образом, поэтому тяжело правильно подсчитать мощность кондиционера. При условии открытой двери или окна оборудование не гарантирует эффективное охлаждение или прогрев воздуха. Это значит, что потребление электроэнергии будет увеличено на 15%.

Производители рекомендуют придерживаться нормы режимов загруженности для устройства, функционирующего в жаркие времена. После получения значения суточного потребления электричества осуществляется умножение показателя на количество дней в определенный период. Это позволяет примерно подсчитать расход электроэнергии за месяц или год.

Средний показатель определяется заданным температурным диапазоном в помещении и погодными условиями.

Факторы, которые необходимо учитывать при расчете уровня мощности

  • сторона света, на которую выходят окна рабочей территории;
  • климатический пояс;
  • степень застекления;
  • теплоизоляция стен;
  • высота потолков;
  • если есть устройства, которые в некоторой степени останавливают уровень воздействия солнца, то при расчетах используется понижающий фактор (1.4);
  • этаж, на котором находится помещение;
  • наличие чердачного пространства;
  • стеновые материалы;
  • количество людей, которые постоянно находятся в данном помещении и уровень интенсивности их движений.

Поэтому, если приглашенные специалисты посчитали нужную степень мощности кондиционера только по общему метражу используемого помещения, скорее отказывайтесь от их услуг и гоните

Вышеперечисленные факторы имеют такое же важное значение, что и метраж

Действительно грамотные специалисты должны сами сделать все необходимые замеры, подробно объяснить владельцу помещения, как определить мощность кондиционера, все несколько раз просчитать и перепроверить.

Если кондиционер уже выбран и доставлен в квартиру, то уровень мощности нового кондиционера можно узнать:

  • из приложенной к устройству подробной инструкции;
  • если в инструкции не прописан уровень мощности, то можно заранее выписав на листочек марку и модель аппарата, позвонить на горячую линию компании-производителя или в организацию, с помощью которой запланировано монтирование сплит системы. У них должна быть установлена специальная программа, где указаны все существующие модели кондиционеров и их подробные параметры, в том числе и мощность;
  • на наружном или внутреннем блоке должна быть наклейка с подробными параметрами устройства.

Пример расчета мощности кондиционера

Рассчитаем мощность кондиционера для жилой комнаты площадью 26 кв. м c высотой потолков
2,75 м в которой проживает один человек, а также есть компьютер, телевизор и небольшой холодильник с
максимальной потребляемой мощностью 165 Вт. Комната расположена на солнечной стороне. Компьютер и
телевизор одновременно не работают, так как ими пользуется один человек.

  • Сначала определим теплопритоки от окна, стен, пола и потолка. Коэффициент q выберем равным
    40, так как комната расположена на солнечной стороне:

    Q1 = S * h * q / 1000 =26 кв.
    м * 2,75 м * 40 /1000 = 2,86 кВт
    .

  • Теплопритоки от одного человека в спокойном состоянии составят 0,1 кВт.
    Q2 = 0,1 кВт
  • Далее, найдем теплопритоки от бытовой техники. Поскольку компьютер и телевизор одновременно не работают,
    то в расчетах необходимо учитывать только один из этих приборов, а именно тот, который выделяет больше тепла.
    Это компьютер, тепловыделения от которого составляют 0,3 кВт. Холодильник выделяет в виде тепла
    около 30% максимальной потребляемой мощности, то есть 0,165 кВт * 30% / 100% ≈
    0,05 кВт
    .Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт
  • Теперь мы можем определить расчетную мощность кондиционера:

    Q = Q1 + Q2 + Q3 = 2,86 кВт + 0,1 кВт +
    0,35 кВт = 3,31 кВт

  • Рекомендуемый диапазон мощности Qrange (от -5% до +15% расчетной мощности
    Q):

    3,14 кВт  <
    Qrange  <  3,80 кВт

Нам осталось выбрать модель подходящей мощности. Большинство производителей выпускает сплит-системы
с мощностями, близкими к стандартному ряду: 2,0 кВт; 2,6 кВт; 3,5
 кВт; 5,3 кВт; 7,0 кВт. Из этого ряда мы выбираем модель мощностью 3,5
 кВт.

БТЕ (BTU) Британская Тепловая Единица (British Thermal Unit). 1000 БТЕ/час =
293 Вт.

Интересно, что модели из этого ряда часто называют «7» (семерка),
«9» (девятка), «12», «18» «24» и даже маркировка кондиционеров
выполняется с использованием этих чисел, которые отражают мощность кондиционера не в привычных
киловаттах, а в БТЕ/час. Связано это с тем, что первые кондиционеры появились в
США, где до сих пор используется британская система единиц (дюймы, фунты). Для удобства покупателей мощность
кондиционера выражалась в круглых цифрах: 7000 BTU/h,9000 BTU/hи т. д.
Эти же цифры использовались при маркировки кондиционера, чтобы по названию можно было легко определить его
мощность. Однако некоторые производители, например Daikin, привязывают названия моделей к  мощности,
выраженной в ваттах, так кондиционер Daikin FTY35 имеет мощность 3,5 кВт.

Как рассчитать мощность потребления кондиционера для комнаты

Рассчитать, мощность кондиционера как для комнаты, так и для любого бытового помещения, можно самостоятельно.

Возьмем комнату: площадь 20 кв. м, высота потолков 3 м, проживает 1 человек, есть компьютер, телевизор и холодильник. Комната солнечная, оргтехника работает поочередно.

Расчет:

  • Тепловые притоки в комнату складываются от стен и потолка Q1, от человека Q2 и от техники, выделяющей тепло Q 3.
  • В солнечной комнате для определения Q1 применяется q 20х3х40/1000 = 2,4 кВт. Q2 принято в спокойном состоянии 0,1 кВт. Q3 определяем суммой тепловыделения компьютера, как наиболее затратного – 0,3 кВт и холодильника 30% от мощности в 150 Вт – 0,05 кВт. Тепловыделение – 2,4 кВт + 0,1 Квт + 0,35 кВт =2,85 кВт.
  • Используя Q range (-5~+15)% нужно искать кондиционер с мощностью охлаждения 2,7 – 3,3 кВт.
  • Выбираем по таблице модель подходящей мощности.

Самостоятельно выбирая климатическую систему по мощности охлаждения, необходимо учитывать, что мощность кондиционера может быть не в киловаттах , а в единицах BTU/час, этот показатель отвечает британской системе измерения дюймы/фунты. Можно воспользоваться табличкой, которая связывает модельный ряд с мощностью кондиционера, по британской и международной системам.

РядBTUкВтРядBTUкВт
770002,1363600010,6
990002,6424200012,3
12120003,5484800014,0
18180005,3545400015,8
24240007,0565600016,4
28280008,2606000017,6

Зная охладительную способность, всегда можно определить сколько мощности в единицах измерения потребляет кондиционер.

Важно правильно выбрать сплит систему, оконный или напольный кондиционер. Излишняя потребляемая мощность может привести к нарушению режима

Так, расчеты по небольшой комнате позволяют подобрать мобильный блок, настенный и оконный кондиционер. Напольно- потолочные и канальные fggfhfns используются если площадь больше 26 кв. метров.

Типы и виды кондиционеров

Подбор кондиционера для дома, офиса или промышленного предприятия начинается с выбора подходящего типа прибора

Это важно, чтобы достичь нужной температуры и продлить срок службы прибора. Основные виды кондиционеров:

  • Настенные сплит-системы – имеют два блока, отличаются высокой надёжностью;

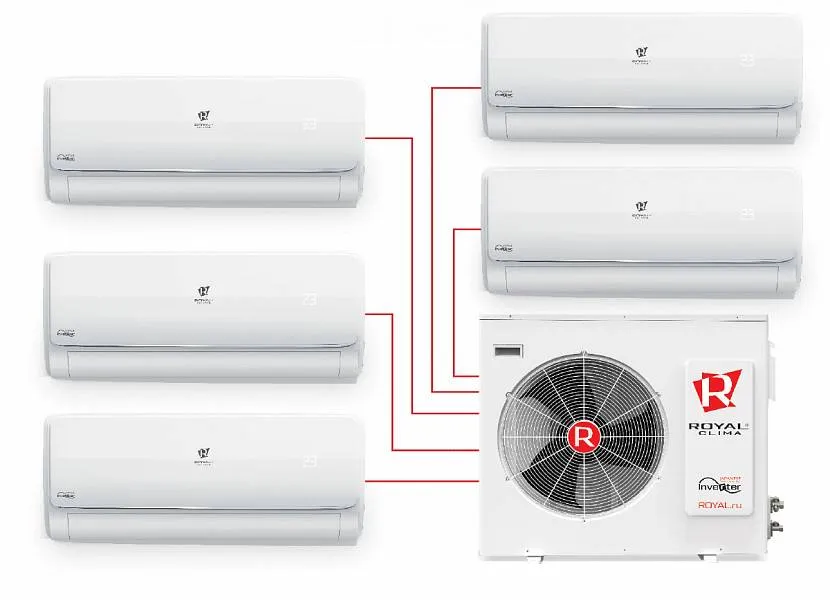

  • Мультисплит-системы – несколько внутренних блоков объединено в общую систему, охлаждаются сразу несколько помещений;


Домашняя мультисплит-система Источник gaudisp.ru

  • Мобильные кондиционеры – не закрепляются, можно переносить;
  • Оконные кондиционеры – крепятся на окно.

Перечисленные системы относятся к бытовым кондиционерам – их можно использовать дома или в небольшом офисе. Для помещений большой площади применяются другие виды кондиционеров, их называют промышленными и коммерческими.

Расчет мощности компрессора кондиционера

компрессор с инверторным управлением

Если мощность была подсчитана неверно, или прибор был уже слишком старый, и произошла поломка компрессора, то придется его заменить на новый. Встает вопрос о том, как узнать мощность компрессора кондиционера, чтобы не повторять ошибок.

За все процессы, связанные с движением охлаждающей жидкости по холодильному контуру, в приборах кондиционирования воздуха отвечает компрессор – главный элемент внутреннего устройства (конструкции) внешнего модуля. Он также ответственен за хладопроизводительность, поэтому при ненормированной нагрузке выходит из строя.

Как правило, мощностные характеристики этой детали определяют еще на заводе-изготовителе, поэтому необходимо отталкиваться от данных в мануале. Совершенно нет необходимости рассчитывать мощность компрессора кондиционера, чтобы подобрать новый. Какую величину имел старый агрегат, такую необходимо и брать за основу. Но это применимо в ситуации с поломкой из-за окончания эксплуатационного срока прибора.

Если неисправность связана с неправильным подбором допустимых значений холодопроизводительности, то необходимо обратиться к специалистам. Не стоит пытаться у компрессора кондиционера рассчитать самостоятельно мощность, которая будет зависеть от множества факторов:

  • тип компрессора;
  • количество и диаметр цилиндров;
  • используемый хладоноситель.

Сохранить главный узел дольше поможет покупка кондиционера с частотным преобразователем (инверторный тип управления). В этом приборе предусмотрены минимальное количество циклов включения/отключения и регуляция мощности компрессора – при достижении заданных параметров воздуха кондиционер переходит на работу с пониженной холодопроизводительностью.

Дальше можно посмотреть видео, как производить расчет мощности на калькуляторе самостоятельно.

Формулы для расчета мощности

Более правильный расчет проводится с помощью формул. Приведенные ниже формулы можно использовать для расчета мощности устройств, которые устанавливаются в небольших помещениях: квартирах, офисах до 70 квадратных метров, отдельных комнатах большого частного дома и др. Мощность охлаждения рассчитывается в киловаттах (кВт). Записывается мощность как Q.

Q=Q1+Q2+Q3

  • Q1 – приток тепла от окон, стен, пола, потолка;
  • Q2 – общий теплоприток от людей;
  • Q3 – сумма теплопритоков от бытовых приборов.

Формулы расчета теплопритоков Q1:

  1. S – площадь вашего помещения в метрах квадратных;
  2. H – высота помещения;
  3. Q – коэффициент, Вт/м³. Принимает значения:
    • 30 — для затененных помещений
    • 35 — если средняя освещенность солнечными лучами
    • 40 — при сильном солнечном освещении

Q2 для взрослого человека равно:

  1. 0,1 кВт если человек в спокойном состоянии;
  2. 0,13 кВт при легком движении;
  3. 0,2 кВт при физических нагрузках.

Q3 значения теплопритоков для распространенных приборов:

  1. 0,3 кВт для компьютера;
  2. 0,2 кВт для телевизора;
  3. для других бытовых приборов примерное тепловыделение будет равно 30% от потребляемой электрической мощности.

Проведя вычисления мощности охлаждения Q нужно выбрать кондиционер с мощностью в пределах от -5% до +15% от рассчитанного значения.

Пример. Есть комната с площадью 30 метров квадратных и высотой потолков 3 метра. В комнате живет два человека. Расположена она с солнечной стороны дома. В комнате есть телевизор и компьютер, которые могут работать одновременно.

Рассчитаем коэффициент Q1 (теплоприток от стен, пола и потолка). Так как солнечная сторона, то выбираем q равным 40.

Q1=S*h*q/1000=26*3*40/1000=3,12 кВт

Расчет Q2 (теплоприток от людей). От двух людей в спокойном состоянии теплоприток будет 0,2 кВт.

Q2=0,2 кВт.

Расчет Q3 (теплоприток от бытовых приборов). Так как у нас телевизор и компьютер могут работать одновременно, то и для расчета берется именно эта ситуация, так как при этом будет максимальное тепловыделение от приборов. А это 0,3 кВт для компьютера и 0,2 кВт для телевизора и получается:

Q3=0,3+0,2=0,5 кВт

Теперь общая мощность охлаждения кондиционера:

Q=Q1+Q2+Q3=3,12+0,2+0,5=3,82 кВт

А кондиционер нужно выбрать с мощностью охлаждения в диапазоне (учитывать -5% и +15%): 3,63 кВт<Q<4,39 кВт

При выборе нужного кондиционера можно смотреть на название модели, где число и будет указывать мощность аппарата

Но нужно брать во внимание, что некоторые фирмы в названии используют обозначение мощности в киловаттах, а некоторые в британских тепловых единицах БТЕ (British Thermal Unit – BTU). Так вот в названиях устройств и используется величина БТЕ/час, которая равна 0,3 Вт

Если быть совсем точным, то 1 BTU=0.293 Вт. Например, кондиционер мощностью 2,1 кВт будет иметь значение мощности в БТЕ/час равным 2100/0,3=7000. А в названии будет стоять цифра 7. А если указывается мощность в кВт то, например, мощность в 3,5 кВт будет обозначена числом 35.

Стандартный ряд мощностей кондиционера в BTU выглядит следующим образом: 7000, 9000, 12000, 18000, 24000 BTU. Большинство производителей выпускает линейки кондиционеров с мощностями, близкими к стандартному ряду.

МетражМощность (кВт)BTU (тысяч)
до 20 м²2,17
до 25 м²2,69
до 35 м²3,512
до 50 м²5,218
Более 50 м²724

Наиболее распространенными для бытового использования являются модели кондиционеров с мощностью от 7000 до 12000 BTU. В среднем, в комнаты площадью до 18 — 20 м² как правило ставят так называемые «семерки» (7000 BTU), до 25-27 м² подходят «девятки» (9000 BTU) и так далее.

Последствия неправильного выбора кондиционирующего устройства

Если мощность кондиционера будет недостаточной, то он не будет справляться с поставленной задачей, нужная температура не будет достигаться. В некоторых случаях она может быть достигнута, но тогда сплит система может быстро выйти из строя и ремонт по гарантийному талону будет невозможен. Если кондиционер приобретается в последний месяц лета, на полную мощность включать его нет необходимости. В этом случае понимание недостаточности объемов его работы можно будет понять лишь в следующем году, когда поменять его на более мощный аппарат уже будет невозможно.

И претензию организации, предоставлявшей помощь в подсчете необходимого уровня мощности, не предъявишь. Существуют определенные сроки.

Если же мощность купленной техники выше необходимой, то это невыгодно в финансовом плане: будет тратиться на порядок больше электроэнергии, доставка, установка и обслуживание мощного кондиционера также будут обходиться недешево. Также мощное устройство подает сильный поток холодного воздуха, от которого можно легко простудиться.

Пример расчета мощности охлаждения кондиционера

Рассчитаем по формуле охлаждающую мощность кондиционера для комнаты площадью 12 м² с высотой потолков 2,7 м в которой проживает один человек, а также есть телевизор. Комната расположена на солнечной стороне.

Коэффициент q для солнечной стороны принимается равным 40. Q1 = S × h × q / 1000 = 12 м² × 2,7 м × 40 / 1000 = 1,3 кВт.

Q2 = 0,13 кВт для одного человека при легком движении.

Q3 = 0,2 кВт для телевизора. Стоит отметить, что если в комнате находится другая техника, выделяющая тепло, то Q3 для нее берется равным 30% от потребляемой мощности. И, например, если имеется холодильник, который по паспорту потребляет 0,2 кВт, то Q3 (холодильника) = 0,2 × 0,3 = 0,06 кВт. В данном случае показатель незначительный, но если тепловые притоки от бытовой техники значительные, то вносите соответствующие корректировки в калькулятор (0,4 кВт — в калькуляторе можно задать как 2 телевизора, 0,5 кВт — 1 телевизор + 1 компьютер).

Получаем расчетную мощность кондиционера:Q = Q1 + Q2 + Q3 = 1,3 кВт + 0,13 кВт + 0,2 кВт = 1,63 кВт.

Для получения рекомендованной мощности охлаждения увеличим полученное значение на 20%: Qrange = 1,63 кВт × 1,2 = 1,96 кВт.

Сколько потребляет кондиционер в час

Расход электроэнергии зависит от заданной пультом температуры и погоды за окном, объема помещения, количества людей и прочих источников тепла, окон, дверей и других факторов. Инверторные агрегаты более экономные.

Экономия электроэнергии в частном доме

В домах и офисах чаще всего устанавливают модели следующих типов, отличающихся по производительности:

  • «Семерка» – 2,1 киловатт;
  • «Девятка» – 2,6;
  • «Двенадцатка» – 3,5.

«Семерки» потребляют обычно не больше 0,65-0,75 кВт/ч, «девятки» – 0,78-0,88, «двенадцатки» – 0,96-1. Стоит отметить, что на полную силу кондиционеры работают лишь небольшой промежуток времени.

Маркировка от производителей

Сплит-система одной и той же модели производится на различную площадь (соответственно разной мощности). Производители маркируют устройства по холодопроизводительности выраженной в кBTU (1000 BTU/h = 293 Вт). Исходя из этой маркировки, можно судить, подходит ли данный кондиционер под нужды будущего владельца или нет:

  • 07 – мощность составляет 2 кВт. В среднем, такое устройство можно поставить в комнату площадью 18-20 м.кв.;
  • 09 – кондиционеры на 2,5-2,6 кВт. Подходят для помещений площадью до 26 м.кв.;
  • 12 – наиболее мощный вариант среди бытовых кондиционеров (3,5 кВт). Такую сплит-систему можно установить в комнатах до 35 м.кв. Маркировка 12 – кондиционер рассчитан на площадь большой комнаты с высокими потолками.

Некоторые производители используют другие значения – например, Toshiba маркируют так же в BTU цифрами 10 и 13 (они чуть мощнее «девяток» и «двенашек» соответственно). А, например Mitsubishi в маркировке применяют цифры соответствующие площади помещения – 20, 25, 35 (что аналогично «семеркам», «девяткам» и «двенашкам» соответственно).

Методика расчета мощности охлаждения кондиционера

Расчет мощности охлаждения Q (кВт) производится по следующей формуле:

Q = Q1 + Q2 + Q3, где Q1 — теплопритоки от окна, стен, пола и потолка; Q2 — сумма теплопритоков от людей; Q3 — сумма теплопритоков от бытовых приборов. Рассмотрим подробно каждый показатель:

  • Q1 = S × h × q / 1000, где S — площадь помещения (м²); h — высота помещения (м); q — коэффициент (Вт/м³) (q = 30 для затененного помещения; q = 35 при средней освещенности; q = 40 для помещений, в которые попадает много солнечного света).
  • Q2 = 0,1 кВт — в спокойном состоянии; 0,13 кВт — при легком движении; 0,2 кВт — при физической нагрузке.
  • Q3 просчитывается из учета теплопритоков: 0,3 кВт — от компьютера; 0,2 кВт — от телевизора. Для других приборов значение принимается равным 30% от максимальной потребляемой мощности.

Потребляемая мощность прибора

В характеристиках кондиционеров указывается два вида мощности: потребляемая и производимая. Они определяют разные параметры работы техники. Потребляемая мощность — это количество энергии необходимой для функционирования прибора. Ее величина зависит от энергоэффективности сплит-системы. Кондиционеры класса A расходуют электричества на 60-70% меньше моделей класса G.

Сравнивая значения мощности потребления и выработки, легко заметить, что расходуется энергии меньше, чем получается. На пример, кондиционер на 700 Вт выдает холод на 2000 Вт (2 кВт). КПД установки оказывается 300%.

Отношение потребляемой мощности к холодопроизводительности является главным показателем энергоэффективности климатической техники. Оно обозначается коэффициентом EER. В бытовых приборах его значение 2,5-4. Для обогрева выведена аналогичная формула и коэффициент COP. Его параметры в диапазоне 2,8-5.

Производительность техники также имеет два параметра: охлаждение и обогрев. Режим понижения температуры используется чаще, поэтому ориентируются на него. Теплопроизводительность сплита составляет 3,6-5,5 кВт на 1 кВт израсходованного электричества. Показатель выше, чем по холоду. Разница объясняется отсутствием теплопотерь на магистрали.

Большинство моделей не рассчитаны на работу при температуре на улице ниже -5°. В межсезонье отопление помещения кондиционером обойдется дешевле электрообогревателя.

Расчеты потребления

Многие ошибочно считают, что кондиционер потребляет много энергии, однако в сравнении с другими приборами, которые включены в сети месяцами, количество электричества, израсходованное климатическим оборудованием, оказывается меньше. Например, энергопотребление кондиционера бытового класса для стандартной комнаты площадью 15-20 м2 составляет от 0,3 до 1 кВт (минимальное и максимально). При этом следует учесть, что климатическое оборудование работает не постоянно, а включается только для поддержания температуры в квартире в определенных пределах, и если суммировать расход энергии в месяц, то сумма выходит не слишком большая.

Универсальной формулы, со стопроцентной точностью отвечающей на такой вопрос, сколько киловатт будет расходовать техника, нет. И, в первую очередь, потому что опять же нельзя предсказать ни заданную в помещении температуру (одновременно и ту, что на улице). Также мы не знаем, с какой частотой планируется включать устройство. Однако примерные расчеты, сколько энергии будет потрачено, сделать можно — для этого надо взять за образец суточную норму расходов.

Предположительная работа обычной сплит-системы, работающей по принципу старт-стоп, может составлять 6 часов. Если указанная потребность — 800 Вт в час, то за день будет истрачено 4,8 кВт. Значит, день охлаждения будет стоить 21 рубль (при цене в 4,32 рубля за кВт/ч). Это говорит о 630 рублях в месяц, которые надо будет приплюсовать к расходам на электричество.

Энергоэффективность

Энергоэффективность кондиционера — параметр, который содержит в себе два прошлых параметров. По сути, это коэффициент между ними. Данный показатель является технической характеристикой всех современных электроприборов и отображает энергоэффективность (КПД).

Если говорить о энергоэффективности в рамках кондиционера, то она выражается в отношение производимой мощности (охлаждения или обогрева) к потребляемой мощности электричества. Если рассмотреть на примере, то возьмем прибор с холодопроизводительностью в 2,2 кВт, и мощностью электропотребления в 0,6 кВт . Коэффициент энергоэффективности составит 3,67.

В современных электроприборах принято разделять энергоэффективность на группы, от A до G, чем выше класс — тем более экономичным к электропотреблению считается прибор. В нашем примере, это 3,67 — что относится к классу «А» (наиболее экономичные приборы). Соответсвенно, приборы класса B — имеют более энергозатраные показатели чем A, класс C более энегозатраный чем B и т.д.

Что нужно учитывать

Климатическая техника имеет тепловой насос. Он перекачивает теплый воздух из помещения на улицу. Для работы ему необходимо использовать нужное количество электрической энергии. Каждая сплит-система имеет два показателя: потребляющая и охлаждающе-нагревающая мощность.

Посмотрев в технический паспорт той или иной модели сплит-системы, можно увидеть указанные производителем мощностные характеристики при охлаждении, обогреве, сам расход электричества прибором. Два первых показателя при расчете потребления кондиционером электроэнергии не учитываются. Опираясь на их показатели, выбирают подходящую модель для определенного помещения.

Разберем детально:

  1. потребительская мощность – величина, которая показывает количество энергии, потребляемое техникой из электросети;
  2. охлаждающе-нагревающая мощность – величина, обозначающая количество произведенной полезной работы.

Оба эти показателя вычисляются в Ваттах (Вт) или киловаттах (кВт). Показатели выделяющегося тепла или холода обозначаются в техническом паспорте как COP и EER соответственно. Показания обратно пропорциональны друг к другу. Чем выше конечная цифра, тем ниже потребление электричества, и наоборот.

Энергоэффективность в режиме охлаждения (EER)

Класс энергопотребленияПоказатель
A3,20 EER
B3,20 EER 3,00
C3,00 EER 2,80
D2,80 EER 2,60
E2,60 EER 2,40
F2,40 EER 2,20
G2,20 EER

Энергоэффективность в режиме нагрева (COP)

Класс энергопотребленияПоказатель
A3,60 COP
B3,60 COP 3,40
C3,40 COP 3,20
D3,20 COP 2,80
E2,80 COP 2,60
F2,60 COP 2,40
G2,40 COP

Нужно понимать, что показатели, которые указал производитель, могут отличаться от тех, что есть на самом деле. Расчеты проводятся на заводе при закрытых дверях и окнах в отличие от условий квартиры, которые не совсем идеальны.

Определение мощности по объему помещения

Наиболее корректно холодильная мощность кондиционеров высчитывается по удельному количеству холода на 1 м3 объема комнаты, особенно если ее площадь лежит в пределах 70 м2. Для расчета рекомендуется принимать значение удельной мощности q, равной:

  • 30 Вт/м3 в затененных помещениях;
  • 35 Вт/м3 для комнат со средней освещенностью;
  • 40 Вт/м3 в помещениях на солнечной стороне здания.

Потребная мощность для компенсации теплопоступлений сквозь строительные конструкции рассчитывается по формуле:

Q1 = q x V, где V – объем комнаты в м3.

Поскольку в здании находятся люди и бытовые приборы, которые также выделяют тепло, к полученной величине Q1 необходимо добавить количество теплоты, выделяемое людьми Q2 (в соответствии с нормами) и от бытовой техники Q3. Последняя величина принимается в зависимости от назначения бытового оборудования:

  1. От компьютера – 250—300 Вт.
  2. От домашней или оргтехники – в размере 30% от потребляемой электрической мощности.

Теперь рассчитаем мощность кондиционера по формуле:

Q = Q1 + Q2 + Q3

В нашем примере высота потолков принимается равной 2.7 м, объем получится 20 м2 х 2.7 м = 54 м3. Взяв среднюю величину удельной холодопроизводительности равной 35 Вт/м3, вычислим Q1 = 35 х 54 = 1890 Вт. Теперь сюда следует прибавить теплоту от человека с компьютером, соответственно, Q2 = 130 Вт и Q3 = 300 Вт:

Q = 1890 + 130 + 300 = 2320 Вт.

Как рассчитать мощность потребления кондиционера для комнаты

Рассчитать, мощность кондиционера как для комнаты, так и для любого бытового помещения, можно самостоятельно.

Возьмем комнату: площадь 20 кв. м, высота потолков 3 м, проживает 1 человек, есть компьютер, телевизор и холодильник. Комната солнечная, оргтехника работает поочередно.

Расчет:

  • Тепловые притоки в комнату складываются от стен и потолка Q1, от человека Q2 и от техники, выделяющей тепло Q 3.
  • В солнечной комнате для определения Q1 применяется q 20х3х40/1000 = 2,4 кВт. Q2 принято в спокойном состоянии 0,1 кВт. Q3 определяем суммой  тепловыделения компьютера, как наиболее затратного – 0,3 кВт и холодильника 30% от мощности в 150 Вт – 0,05 кВт. Тепловыделение – 2,4 кВт + 0,1 Квт + 0,35 кВт =2,85 кВт.
  • Используя Q range (-5~+15)% нужно искать кондиционер с мощностью охлаждения 2,7 – 3,3 кВт.
  • Выбираем по таблице модель подходящей мощности.

Самостоятельно выбирая климатическую систему по мощности охлаждения, необходимо учитывать, что мощность кондиционера может быть не в киловаттах , а в единицах  BTU/час, этот показатель отвечает британской системе измерения дюймы/фунты. Можно воспользоваться табличкой, которая связывает модельный ряд с мощностью кондиционера, по британской и международной системам.

РядBTUкВтРядBTUкВт
770002,1363600010,6
990002,6424200012,3
12120003,5484800014,0
18180005,3545400015,8
24240007,0565600016,4
28280008,2606000017,6

Зная охладительную способность, всегда можно определить сколько мощности в единицах измерения потребляет кондиционер.

Важно правильно выбрать сплит систему, оконный или напольный кондиционер. Излишняя потребляемая мощность  может привести к нарушению режима

Так, расчеты по небольшой комнате позволяют подобрать мобильный блок, настенный и оконный кондиционер. Напольно- потолочные  и канальные fggfhfns используются если площадь больше 26 кв. метров.

Особые расчетные условия

Существует ряд факторов, дополнительно влияющих на микроклимат и, соответственно, на требуемую мощность охлаждения. Чтобы впоследствии не попасть в ситуацию, когда установленный агрегат работает не выключаясь круглые сутки, нужно учесть такие условия:

  1. Комната расположена на последнем этаже здания.
  2. Нестандартные окна с большой площадью остекления или часть светопрозрачной кровли.
  3. В помещении постоянно находится большое число людей (офис).
  4. Частое проветривание или высокая инфильтрация наружного воздуха внутрь здания.
  5. Большое количество бытовой или оргтехники.

В этом случае рекомендуется расчетную холодопроизводительность кондиционера увеличить, применив коэффициент от 1.2 до 1.5.

Окончательный подбор кондиционера по мощности

В примере мы получили значение 2.32 кВт, но оно не является окончательным. Дело в том, что охладитель не должен работать постоянно на верхнем пределе возможностей. Чтобы рабочий режим был щадящим, а кондиционер прослужил долго, нужно иметь запас мощности. Как правило, его берут в количестве 15—20% от расчетного значения. В данном примере мощность кондиционера для помещения площадью в 20 квадратных метров и высотой потолков 2.7 м с одним человеком и компьютером составит:

2.32+ 15% = 2.67 кВт

Большинство производителей выпускают линейки своих агрегатов в соответствии с принятой в Соединенных Штатах градацией. В ее основе лежит так называемая Британская Единица Теплоты (BTU), чье соотношение с общепринятыми единицами следующее: 1000 BTU/ч = 293 Вт. Параметр, что указывается в технической документации к изделию, обозначает мощность в тысячах Британских единиц, а градация начинается с величины 7, то есть, 7000 BTU или 2.1 кВт. Ниже представлена таблица мощности кондиционеров, по которой можно понять соответствие градации в Британских единицах общепринятым, а также приблизительная квадратура помещений, куда подойдет каждый агрегат из линейки:

Примечание. Этой таблицей также можно пользоваться для укрупненного расчета мощности охладителя.

Осуществляя выбор сплит-системы или другого вида охлаждающего агрегата, следует знать, что в отличие от электроотопительных установок электрическая мощность, потребляемая кондиционером, не соответствует мощности холодильной. И правда, полученная в нашем примере цифра 2.67 кВт на 20 квадратов комнаты, может смутить домовладельца, не владеющего вопросом. Здесь следует разъяснить, что данные холодильные машины весьма эффективны благодаря процессу парообразования и конденсации рабочего тела, то есть, фреона. На самом деле кондиционер использует в 3 раза меньше электроэнергии, для нашего примера это всего лишь 2.67 / 3 = 0.89 кВт.

Вы можете задать закономерный вопрос: если кондиционер потребляет втрое меньше, чем производит, значит, КПД установки тогда составляет 300%? Ответ прост: как известно, КПД не может превышать 100%, а остальные 200% — это тепловая энергия, которую рабочее тело (фреон) отбирает у горячего воздуха комнаты при испарении. Изначально это энергия солнца, нагревшая наше здание и воздух в нем, а основная задача кондиционера – отобрать эту энергию у воздушной среды помещения.

Электроэнергия нужна лишь для вращения роторов электродвигателей компрессора и вентиляторов, вот почему потребляемая мощность кондиционера гораздо меньше его холодопроизводительности.

Характеристика параметра мощности сплит систем

Мощность кондиционирующей системы рассчитывается для уже охлажденного помещения по величине притока тепла в результате сложения тепловой мощности по всем сторонам ее поступления. Это пол, стены, вентиляция, потолок, освещение.

Номинальная мощность установленного кондиционирующего устройства максимально приближена к оптимальной мощности системы.

Оптимальная же мощность кондиционирующего устройства приравнивается к величине тепловых притоков в уже охлажденную комнату солнечным днем, при обязательном расчете максимального количества индивидов на рабочей площади, при активно работающей технике, и открытых дверных проемах, обязательно нужно учитывать весь возможный приток теплого воздуха в используемую комнату.

В идеале нужно брать кондиционер с инвертором. Он может функционировать в достаточно широком рабочем диапазоне. Известно, что частота стартов устройства очень влияет на степень ее изнашиваемости и эффективность продолжительности ее активной работы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
