Выбираем стабилизатор напряжения для защиты газового котла

RUCELF КОТЕЛ-1200 – защита котловых узлов

Однофазный стабилизатор для надёжного обеспечения котлового отопительного оборудования стабилизированным напряжением. Реализован в настенном исполнении, что позволяет экономить пространство и рациональнее использовать площадь помещения.

Нивелирует перепады напряжения, устраняет импульсные помехи. Работает в широком входном диапазоне. Отличается высоким моторесурсом, внутренние узлы заключены в прочный и жёсткий стальной корпус.

Плюсы:

  • Успешно выполняет основные функции, работает в условиях подвала.
  • Мощный, – подключен котёл и циркуляционный котёл.
  • Прочный жёсткий корпус, небольшие размеры, крепится на стену.

Минусы:

Нет входного предохранителя.

Нужен ли стабилизатор

Многие модели отопительной техники «Бакси» (Baxi), «Протерм», «Навьен» включают электронное управление и блок автоматики. Сюда входит главный модуль с подконтрольными ему датчиками. Последние контролируют работу узлов котла, обеспечивая безопасность эксплуатации.

Автоматика чувствительна к качеству напряжения. Для ее нормальной работы требуется чистая синусоида, о чем мы писали в статье «Как выбрать ИБП для газового котла». То есть подача тока должна быть постоянной и стабильной. Если при очередном скачке плата сгорит, замена обойдется в 30–50% от полной стоимости оборудования.

Некоторые пользователи до сих пор эксплуатируют старые советские агрегаты с ручным розжигом и полным отсутствием систем безопасности. Они утверждают, что дополнительное подключение защитных устройств всего лишь пустая трата денег. Одно из типичных возражений звучит так: «В нашем районе (доме) сетевые скачки случаются редко. Они не столь значительны, чтобы нанести технике вред».

На это приведем факты:

  1. Никто не застрахован от стихийных явлений: буря, ураган, сильный ветер, гроза — все это может оборвать линию передач.

  1. Растет число потребителей, подключающихся к линии, от этого подача может быть нестабильной. А если соседи затеяли ремонт и включили болгарку, тогда ваша сеть гарантированно получит «скачок».
  2. Играет роль человеческий фактор: недобросовестная работа электрика, повреждение проводки при ремонте — всех случайностей невозможно избежать.

Какое защитное устройство нужно именно вам? Начнем со знакомства с их разновидностями.

Сервоприводные или электромеханические

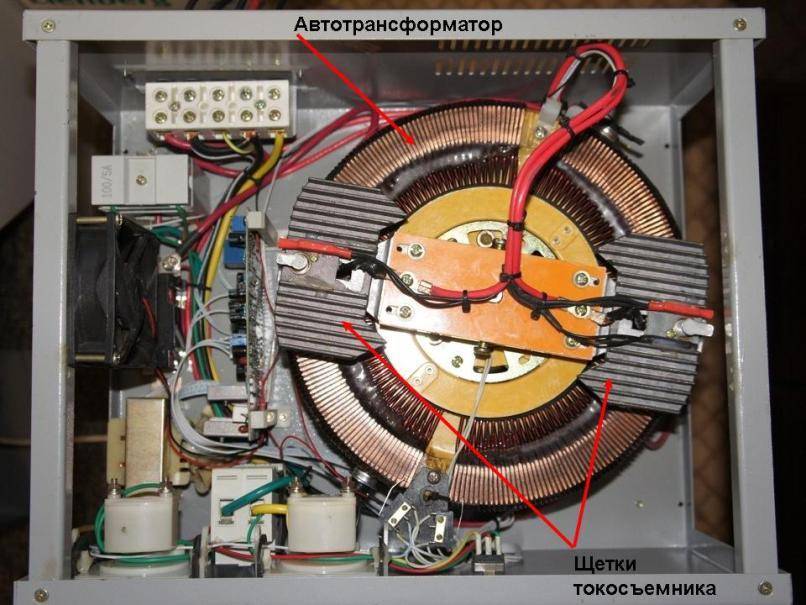

Трансформатор внутри электромеханического стабилизатора снабжен токосъемной щеткой (или роликом). Положение щетки определяет напряжение на выходе, что дает плавную стабилизацию при перегрузках.

Но недостатком такого механизма работы является низкое быстродействие и требование к диапазону скачков для нормальной отработки в пределах от 190В до 250В.

То есть, падение напряжения до 170В, что бывает в отдаленных районах, делает прибор неподходящим для использования. Кроме того, у электромеханических стабилизаторов есть и другие серьезные минусы.

Чем хороши и чем плохи устройства такого типа?

Достоинства сервоприводного СН:

  • Перегрузоустойчивость (плавно стабилизирует скачки до 250В)
  • Точная настройка плавности выходных значений – 3-5%
  • Долговечность службы  СН при регулярном техобслуживании

Недостатки:

  • Нарушения в работе при отрицательных температурах;
  • Токосъемная щетка нуждается в частой замене;
  • Шум (щелчки сервопривода)
  • Образование искры при движении токосъемника

!ВАЖНО: Установка сервоприводного СН в одном помещении с газовым оборудование невозможна! Искра, возникающая при движении токосъемной щетки по обмоткам, может послужить причиной взрыва!

Данный прибор не подойдет вам, если установка СН необходима в одном помещении с газовым оборудованием (нужно выносить в отдельное помещение) или же в одной сетевой ветке с холодильником – постоянные перепады напряжения повысят изнашиваемость токосъемной щетки.

Эксплуатационные характеристики

Кроме производителей, при выборе очень важно понимать ключевые параметры стабилизаторов. Только в таком случае можно выбрать аппарат, максимально подходящий именно вам

При покупке обязательно обращайте внимание на следующие характеристики:

  1. Фазность. Большинство жилых помещений подключены к однофазной системе сети 220 В с частотой 50 Гц. В таком случае приобретайте соответствующие стабилизаторы. Если же ваш дом имеет трёхфазный ввод, то в таком случае приобретайте либо один трёхфазный стабилизатор, либо три однофазных.
  2. Диапазон входного и точность выходного напряжения. Для того чтобы определиться с входным параметром, воспользуйтесь вольтметром. Замеры проводите в разное время. Выходное напряжение должно максимально соответствовать показателям котла.
  3. Мощность. Этот параметр считается одним из важнейших.
  4. Быстродействие стабилизации напряжения. Отдавайте предпочтение моделям с максимально высокой скоростью, так как чем она выше, тем лучше котёл защищён при скачках напряжения.
  5. Наличие защиты и функции рестарта. В совсем дешёвых моделях данных функций может и не быть, что приводит к уменьшению эксплуатационного срока.

Кроме перечисленных выше характеристик, немаловажное значение играют дополнительные особенности, которые, как показывает практика, содействуют более удобной эксплуатации

При выборе наиболее подходящей модели обязательно обращайте внимание на конструктивное исполнение. Габариты, как правило, зависят от технологии, размера трансформатора и количества реле

Для размещения лучше всего отдавайте предпочтение компактным моделям, которые аккуратно впишутся в интерьер. Все современные приборы могут быть настенными или напольными. Первый вариант облегчает слежение за показателями.

Сказать однозначно, какой стабилизатор напряжения самый лучший, невозможно. Каждая выпускаемая единица товара имеет свои определённые достоинства и недостатки. Не существует полностью идеальных моделей, тем более что для каждого котла отопления нужно подбирать соответствующее оборудование.

В нашем обзоре мы постарались собрать самые качественные, надёжные и функциональные устройства, которые отлично сочетают в себе качество и цену. При этом выбор всегда остаётся за вами. Надеемся, что статья расширит ваши знания о стабилизаторах напряжения для котлов и поможет сделать правильный выбор. Удачных вам покупок!

Тип стабилизатора

Сам по себе прибор предназначен для стабилизации входного напряжения и выдачи его в сеть в виде 220 или 380 В (выходное напряжение). Выбор стабилизатора напряжения для газового котла начинается с подбора типа (конструктивного исполнения) устройства:

  • Тиристорные и семисторные. Здесь переключение контактов выполняют полупроводники — тиристоры и семисторы. Они способны, как соединять цепь, так и размыкать ее. Благодаря этому можно подключать к прибору мощные потребители. В отличие от релейных моделей, тиристорные менее шумные при переключении контактов и имеют высокую точность срабатывания. Однако для них требуется дополнительное охлаждение, так как они сильно греются. Из-за такого дополнительного охлаждения устройства получаются более дорогими и громоздкими.
  • Инверторные. Инверторные или «двойного преобразования» стабилизаторы являются лучшими в качестве передаваемого выходного напряжения. При помощи выпрямителя ток преобразуется из переменного в постоянный, а затем благодаря инвертору, обратно в переменный. Это позволяет получить высокоточный сигнал на выходе при плохом непостоянном сигнале на входе. Инверторные стабилизаторы отлично подходят не только для газовых котлов, но и для электроники и бытовых приборов. Главным их недостатком есть немаленькая стоимость, но этот момент не критичен, если нужно сохранить жизнеспособность котла и электроники. Из хороших и относительно недорогих можем посоветовать Бастион Teplocom ST-400 Invertor — хорошо работает с котлами разных производителей.

Электромеханические. Регулировка напряжения здесь осуществляется сервомотором, который двигает угольную щетку по обмоткам трансформатора. Такое конструктивное решение обеспечивает плавность переключения. Однако есть взаимосвязь между силой скачка и скоростью срабатывания: чем сильнее скакнуло напряжение, тем больше витков щетке нужно пройти по обмотке. То есть при больших скачках увеличивается время отклика. Если в вашей сети небольшие и нечастые скачки, тогда электромеханический агрегат вам подойдет. Например, можно купить Ресанта АСН-500/1-ЭМ. В противном же случае возьмите релейный или инверторный аппарат.

Комбинированные (гибридные). Это смесь релейных и электромеханических агрегатов. Небольшие скачки устраняет сервомотор, а от высоких защищает реле. Такие аппараты значительно лучше, чем чисто релейные или электромеханические. Однако стоят больше обоих. В наш рейтинг стабилизаторов напряжения для газового котла обязательно войдут комбинированные модели.

Также существуют еще феррорезонансные устройства. Однако они уже устарели и довольно редко используются в работе, поэтому на них останавливаться мы не будем.

Топ-5 лучших производителей стабилизаторов – рейтинг стабилизаторов

Очень мало производителей выпускают стабилизаторы сразу всех разновидностей. Обычно компании сосредоточены на изготовлении какой-то определенной модели. Отечественные производители начали делать собственные стабилизаторы напряжения, не уступающие зарубежным, а потому исключать их из поиска не следует.

Тиристорные:

  1. Volter.
  2. Luxeon.
  3. Штиль.
  4. Lider.
  5. Прогресс.

Первые номера в списках наиболее предпочтительны для покупки. Если хотите узнать, какой стабилизатор лучше для газового котла Vaillant, Bosch, Termet, Sime, то можно смело приобретать стабилизатор фирмы Бастион, поскольку европейские производители проверяли совместимость устройств.

Как подобрать мощность стабилизатора

Защитное устройство обязано обладать хорошей мощностью, чтобы обеспечить производительность абсолютно всех элементов, присоединенных к котлоагрегату: блок управления агрегатом, насос циркуляции теплоносителя и вентилятор.

Следовательно, в самую первую очередь, нужно уточнить, какое количество узлов потребления электрического тока станет подсоединяться через стабилизатор.

Данные по мощности прописаны в паспортах

Кроме того нужно принимать во внимание, что у потребителей тока, например, таких, как насос, имеют повышенные пусковые мощностные характеристики. Поэтому расчетное значение требуется увеличить на 1.3

Требования к стабилизатору

При выборе модели для конкретных условий эксплуатации необходимо учитывать основные критерии, которым должен соответствовать нормальный стабилизатор напряжения.

В первую очередь нужно обратить внимание на следующие параметры:

  • Время отклика, отражаемое в техническом паспорте устройства, измеряемое в миллисекундах (мс). Чем меньше этот показатель, тем лучше будет работать автоматика и электроника котла. Он соответствует промежутку времени, в течение которого напряжение может быть откорректировано при скачке.
  • Диапазон входного напряжения. Обозначает установленные пределы, в которых котел может нормально работать. Когда напряжение достигает предельного значения, происходит автоматическое отключение газового котла. Однако большое количество отключений котельного оборудования в отопительный сезон может вызвать разморозку труб системы. Поэтому рекомендуется выбирать стабилизатор с разбежкой напряжения примерно 140-260 вольт.
  • Коэффициент уровней коррекции. Определяет, насколько стабильно и точно будет поддерживаться выходное напряжение. Большее количество уровней обеспечивает качественную работу.
  • Температурный диапазон. Хорошее устройство должно сохранять свою работоспособность при температурах наружного воздуха от +5 до +40 градусов. В промышленности устройства дополнительно защищаются специальными кожухами, позволяющими нормально работать даже при отрицательных температурах.
  • Многое зависит от типа установки. С обычными газовыми котлами в основном применяются навесные конструкции с небольшими размерами и массой. Напольные или потолочные приборы используются совместно с мощными трехфазными котлами.

Учитывая эти критерии и местные условия эксплуатации, вполне возможно подобрать наиболее подходящее устройство, отвечающее всем техническим требованиям. Как правило, стабилизаторы успешно справляются с перепадами напряжения, обеспечивают нормальную работу автоматики и электроники.

Что это такое и зачем он нужен для газового котла

Практически все газовые котлы независимо от выдаваемой мощности нуждаются в электропитании. Есть энергонезависимые модели, но они особо высокой эффективностью порадовать не могут. Чаще всего отопление частного дома сейчас формируют вокруг энергозависимого нагревательного оборудования с повышенным КПД. А это разнообразные вентиляторы надува воздуха, электрические горелки, устройства плавного розжига, датчики, насосы и клапана.

Покупатели обычно стремятся выбрать газовый котел с малым потреблением топлива, но максимально производительный. А такому агрегату обязательно требуется электрическое питание. Причем напряжение на входе должно быть строго синусоидальным и с минимальными отклонениями от 220 В. Для этого и используется стабилизаторы. При проблемах в сети они выравнивают поступающий электроток до нужных параметров, чтобы отопительный котел продолжал работать бесперебойно.

Так выглядит стабилизатор

В сети электропитания газового котла может произойти три рода сбоев – полное отключение тока, импульсные высокочастотные помехи и кратковременные выбросы/падения напряжения. Для решения первой проблемы существуют бесперебойники. А вот сглаживанием двух остальных занимается как раз стабилизатор соответствующей мощности.

Схема подключения стабилизатора

Разновидности и технические особенности стабилизаторов напряжения

Наиболее эффективный способ защиты от последствий некачественного питания сети — установка стабилизатора. Возможно, Вы придете к выводу о необходимости стабилизации напряжения всей системы электроснабжения дома или группы приборов. Безусловно, газовый котел отопления является самым уязвимым агрегатом, а для его питания потребуется сравнительно маломощный и недорогой стабилизатор.

Задача прибора состоит в том, чтобы обеспечить на выходе приемлемые характеристики выходного питания независимо от пульсаций напряжения на входе стабилизатора.

В случае, когда входное напряжение выходит за рамки технических возможностей агрегата, питание котла должно быть отключено до возвращения сетевого напряжения к допустимым значениям.

Заметим, что собственно стабилизатор может и не обладать функцией прерывания питания, если в схему электроснабжения дома встроено отдельное реле напряжения. По принципу действия различают симисторные или тиристорные, релейные и электромеханические стабилизаторы.

Наиболее «древним» из приборов является электромеханический стабилизатор с сервоприводом. Основой агрегата является тороидальный автотрансформатор, по обмотке которого передвигается токосъемник, меняющий коэффициент трансформации. Подобный прибор имеет демократичную цену и высокую точность регулирования напряжения порядка +/-3%.

При этом он обладает невысоким быстродействием, шумит, требует техобслуживания, имеет ограниченный срок службы механики. Между токосъемником и обмоткой автротрансформатора возникает искра, которая может привести к взрыву при утечке газа. Однако для котлов с открытой камерой сгорания это неактуально, так как воспламенение газа может произойти и от пламени отопителя.

Широко распространены релейные стабилизаторы, которые несут свое название от реле, переключающих обмотки трансформатора. Реле могут быть герметизированы, и тогда воспламенение газа невозможно. Такие приборы обладают высоким быстродействием, просты и надежны.

При этом щелчки переключения реле (их может быть от 4-х до 10-ти штук) слышны хорошо и будут нарушать комфорт в жилом помещении. Точность регулирования выходного напряжения такого агрегата составляет +/- 8%, что вполне приемлемо для бытовой техники.

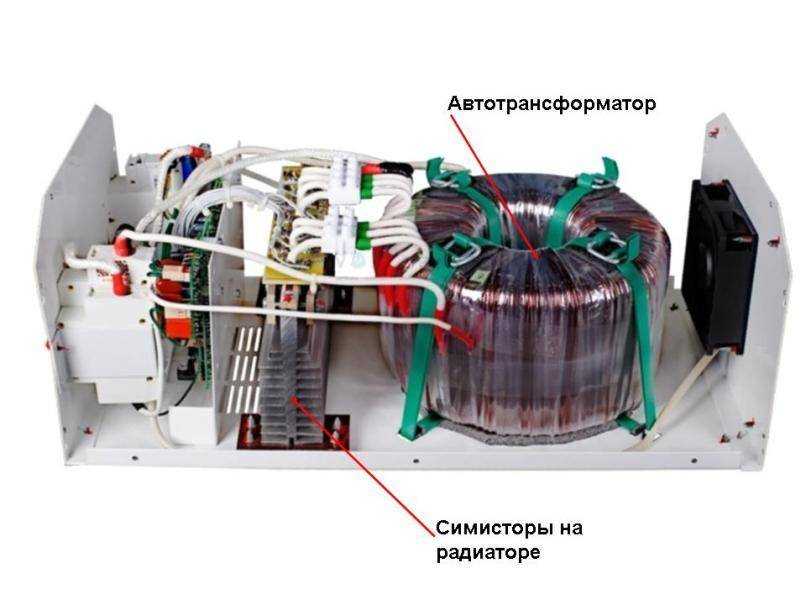

Более эффективны электронные приборы, в которых роль переключения напряжения выполняют полупроводниковые симисторы или тиристоры. Дискретность регулирования выходного напряжения в них зависит от количества электронных переключателей. Стабилизаторы данного типа не шумят и обладают высоким быстродействием, однако стоят дороже предыдущих вариантов.

Сравнивая между собой три вида стабилизаторов, отметим, что для питания газового котла вполне пригоден релейный стабилизатор. Если в сети нередко работает сварочный аппарат, лучше использовать быстродействующий симисторный прибор. В случае, когда сетевое напряжение меняется сравнительно медленно, без резких скачков, вызванных работой сварки, электромеханический агрегат вполне пригоден для питания газового котла. Какой именно вариант подходит для Вас, более детально можно оценить с помощью нижеследующей таблицы.

Сравнительная таблица параметров стабилизаторов разного типа
Электро механическиеРелейныеСимисторные
Входное напряжение, В140-250120-270130-300
Точность выходного напряжения, %2-34-81-3
Дискретность выходного напряжения, В1-320-252-10
Скорость реакции, вольт/ сек1050250
Защита от импульсов входного напряжения, %205090
Срок службы, лет2-53-610-15
Гарантийный срок, лет112-5
Стоимость в сравнении, %100125400

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

  • Тип: релейный.
  • Мощность: 180 Вт.
  • Напряжение на входе: 165—260 В; на выходе — 200—240 В.
  • Точность стабилизации: 10%.
  • КПД: 95%.
  • Количество выходных розеток: 1.
  • Вес: 1,5 кг.
  • Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

  • Тип: релейный.
  • Мощность: 1000 Вт.
  • Напряжение на входе: 140—260 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 97%.
  • Количество выходных розеток: 1.
  • Вес: 3,5 кг.
  • Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

  • Тип: релейный.
  • Мощность: 10 кВт.
  • Напряжение на входе: 140—260 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 19,7 кг.
  • Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

  • Тип: релейный.
  • Мощность: 400 Вт.
  • Напряжение на входе: 100—280 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 95%.
  • Количество выходных розеток: 1.
  • Вес: 2,9 кг.
  • Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

  • Тип: релейный.
  • Мощность: 10 кВт.
  • Напряжение на входе: 110—270 В; на выходе — 202—238 В.
  • Точность стабилизации: 8%.
  • КПД: 98%.
  • Клеммы для подключения нагрузки.
  • Вес: 22,5 кг.
  • Стоимость: от 12190 р.

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

  • Тип: релейный.
  • Мощность: 7 кВт.
  • Напряжение на входе: 140—260 В; на выходе — 207—233 В.
  • Точность стабилизации: 6%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 14,1 кг.
  • Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

  • Тип: релейный.
  • Мощность: 600 Вт.
  • Напряжение на входе: 176—264 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 95%.
  • Количество выходных розеток: 4.
  • Вес: 1,6 кг.
  • Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

  • Тип: релейный.
  • Мощность: 1000 Вт.
  • Напряжение на входе: 176—264 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 95%.
  • Количество выходных розеток: 4.
  • Вес: 1,6 кг.
  • Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

  • Тип: электронный.
  • Мощность: 8 кВт.
  • Напряжение на входе: 128—320 В; на выходе — 210—230 В.
  • Точность стабилизации: 4,5%.
  • КПД: 97%.
  • Клеммы для подключения нагрузки.
  • Вес: 41 кг.
  • Стоимость: от 46700 р.

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

  • Тип: электронный.
  • Мощность: 5,2 кВт.
  • Напряжение на входе: 60—265 В; на выходе — 209—231 В.
  • Точность стабилизации: 5%.
  • КПД: 98%.
  • Клеммы для подключения нагрузки.
  • Вес: 20 кг.
  • Стоимость: от 23470 р.

Оптимальные параметры для квартир и небольших домов

Получив необходимые знания о видах стабилизаторов и параметрах выбора, можно сделать сводную таблицу критериев.

Лучший стабилизатор для котла средней мощности 150 В:

Мощность нагрузки450-750 Вт (мин 1000 ВА)
Скорость стабилизации20 мсек
Точность стабилизации, %1-3%
Рабочий диапазон, В120-270
Срок службы5-15 лет
Минусовые температурыПри необходимости
Тип крепленияНастенный, напольный (на выбор)
Тип корпусаМеталлический (более долговечен)
Шумминимальный
Защитные фильтрыОт перегрева, замыкания, перегрузки
ЗаземлениеНаличие клеммы

Из трех вариантов – сервоприводные, релейные и тиристорные, наиболее оптимальными для выбора являются СН релейного и тиристорного типа. Но релейные издают характерный шум, что усложняет условия их размещения.

Если вы можете позволить себе приобретение ИБП или стабилизатора с двойным преобразованием, рекомендуется остановить выбор именно на этом оборудовании.

Более экономный вариант – приобрести тиристорный стабилизатор для котла.

Есть ли в газовых котлах Baxi защита от скачков напряжения

По заявлениям производителя, в электронной начинке котлов присутствует специальная микросхема, компенсирующая колебания напряжения в диапазоне 30%.

Во всяком случае, такие заявления присутствовали в паспортах серии Ace, ныне снятой с производства и замещенной серией Main.

Однако, судя по отзывам пользователей, работа встроенной защиты явно не справляется с возникающими перепадами сетевого напряжения. Причиной является низкое быстродействие системы защиты, которая срабатывает уже после того, как на скачок отреагировала плата управления.

Возникает замкнутый круг — защиту включает плата управления, которая как раз и нуждается в ней. В этом вопросе имеется явная недоработка инженеров фирмы, которые не учли специфику работы собственного оборудования.

Какой тип подойдет для котла

Сегодняшний рынок электрического цифрового оборудования представляет большой выбор защитных аппаратов, с разнообразным принципом работы. Перед тем как выбрать стабилизатор напряжения для газового котла, требуется понимать основы их функционирования.

Инверторный

Это аппараты двухсистемного преобразования. Первичное, когда преобразовывают переменный ток в постоянный. Вторичное — наоборот, в связи, с чем появилось ещё одно их название: инверторный.

Инверторный стабилизатор ШТИЛЬ. Источник фото: shop.ecoteco.ru

Первоначально неустойчивый ток из сети попадает в выпрямительное устройство и мощностной корректор аппарата, где проходит процессы фильтрации и стабилизации. После этого энергия накапливается на пластинках огромного количества конденсаторов.

Для устойчивой и продолжительной работы котлоагрегата необходимы параметры сети с правильными синусоидальными качествами. Безупречную синусоиду данный вид защиты, создает за счёт применения инвертора. Заряд с конденсаторов, после завершения 1-й стадии преобразования передается на вторую часть устройства, где вновь трансформируется — инверсно со стабильными выходными синусоидальными параметрами.

Релейный

Релейные устройства обладают автоматизированным трансформатором и специализированной электронной схемой, управляющей трансформатором. Они имеют отличие — это реле, из-за чего получили свое наименование.

С поддержкой данного маленького устройства совершается переход тока между разнообразными обмотками. Первоначально подобные регуляторы напряжения 220 В выпускались в формате вольтодобавочных.

Схема релейного стабилизатора

Позже в устройство внесли изменения, что позволило применять их как для повышения, так и снижения напряжения.

Следует признать, что реализуемые на рынке эти модификации не могут продемонстрировать хорошее качество. Некоторые изготовители, преимущественно из Азии, снижают себестоимость стабилизатора с помощью применения не очень качественных узлов, что влияет на низкий срок эксплуатации аппаратов.

Электронный

Этот тип чаще именуют симисторами, сегодня считаются наилучшими с хорошими технологическими и рабочими параметрами. В основании принципа функционирования устройства находится автоматический метод коммутации преобразователя с поддержкой цифровых ключей — симисторов, являющихся первопричиной мгновенной реакцией отклика аппарата на всевозможные деформации сетевых характеристик.

Всего один недостаток — приличная стоимость прибора. В этой группе приборов рейтинги возглавляет стабилизатор напряжения для газового котла Штиль.

Электромеханический

Данный тип относится к весьма простым, но сверхкачественным устройствам, метод функционирования базируется на скольжении ползунка по вторичной обмотке привода. Ползун подвигает щетки, уменьшая либо повышая число витков, оказавшихся под напряжением.

Разумеется, самопроизвольно ползунок передвигаться не сможет. Это выполняет электрический двигатель либо, как его именуют, — сервопривод.

Электромеханический стабилизатор

Движок находится непосредственно под контролем процессора, контролирующего деформацию напряжения. При перемене сетевых характеристик, микропроцессор отправит сигнал на электродвигатель, который запускается и инициирует направление следования ползунка по обмоткам, в ту либо противоположную сторону, исходя из того снизились либо возросли параметры сети.

Варианты исполнения, установки и монтажа стабилизаторов

Из технических особенностей второго плана следует отметить различные варианты установки приборов: на стене, на столе, на полу. Конкретный вариант определяется условиями размещения и размерами стабилизатора. Существуют универсальные модели, которые допускается монтировать несколькими способами. В любом случае, при установке аппарата необходимо предусмотреть условия свободного обдува воздухом для предотвращения его перегрева.

Приборы мощностью до 2 квт обычно подключаются к сети с помощью шнура с вилкой. Такие стабилизаторы имеют на корпусе розетку, через которую подключается газовый котел. Более мощные агрегаты имеют специальный клеммник для подсоединения проводов входного и выходного питания.

Удобен в применении прибор с цифровым индикатором входного и выходного напряжения. Возможно, Вас устроит более дешевая модель со светодиодной индикацией.

Гибридные

Энергия Hybrid СНВТ-6000/3

Плюсы

  • универсальный
  • широкий диапазон напряжений
  • индикация на дисплее
  • надежная сборка

Минусы

высокая стоимость

От 30420 ₽

Трёхфазный аппарат, выпускаемый компанией «Энергия», состоит из трёх однофазных стабилизаторов по 2000 ВА. В устройстве совмещены два типа: электромеханический и электронный, что позволяет работать с напряжением от 105 В до 280 В.

Вольт Engineering ГИБРИД Э 9-1/32A v2.0

Плюсы

  • высокая суммарная мощность
  • байпас
  • понятное управление

Минусы

высокая стоимость

От 17980 ₽

Однофазный стабилизатор превосходно подойдет для установки на даче или в загородном доме для защиты котла и другой бытовой техники. Он предназначен для работы в нестабильных электрических сетях со значительными колебаниями напряжения от 135 до 315В. Предусмотрена функция электронного транзита (байпас).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
