5 Рекомендации домовладельцам
Ручные вентили имеют доступную стоимость, что положительно сказывается на их популярности у отечественных домовладельцев. Это надежная и простая в использовании запорная аппаратура, которая позволит упростить регулировку радиаторов отопления.
Сегодня в продаже можно найти десятки различных видов запорной арматуры для радиаторов отопления. Предпочтение следует отдавать немецким и итальянским клапанам и регуляторам, которые будут отличаться надежностью, долговечностью и великолепным качеством сборки. А вот недорогие вентили от отечественных или китайских производителей имеют посредственное качество и прослужат от силы один-два отопительных сезона, после чего потребуют замены.
Регулирующие краны устанавливаются с использованием обжимных фитингов. Резьбовой вид соединения с трубами позволит гарантировать отсутствие протечек, а при необходимости можно с легкостью выполнить замену и обслуживание термостата. Для уплотнения фитингов используют лен или фум-ленту.
Регулировка тепла в батареях отопления в квартире и в частном доме позволяет не только обеспечить максимально возможный комфорт проживания, но и экономит расходы домовладельца на оплату коммунальных услуг. Для управления работой радиаторов могут использоваться ручные, механические и электронные клапаны.
Необходимо правильно подобрать запорную арматуру, а в последующем грамотно смонтировать ее, что позволит обеспечить беспроблемность эксплуатации терморегуляторов, которые будут работать в полностью автономном режиме.
Какая схема подключения батареи самая эффективная?
Различают три способа установки радиатора.
Диагональная
Считается наиболее эффективной и используется в большинстве случаев.
Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.
Это связано с высоким КПД:
- Теплоноситель поступает в батарею из верхнего угла.
- Жидкость расходится по всему доступному объёму.
- Вытекает в противоположной точке.
По этой схеме проводят испытания систем на фабриках.
Нижняя
Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.
Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.
Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.
Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.
Боковая или односторонняя
Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.
Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.
Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.
Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу
С какой целью проводится регулировка
К основным факторам, которые приводят к появлению необходимости изменять параметры системы при помощи запирательных механизмов относят:
- Обеспечение свободной циркуляции носителя тепла внутри радиаторам и по сети труб. В контуре нередко формируются воздушные пробки, из-за чего изменяются параметры обогрева, и наблюдается снижение температуры радиатора. По этой причине микроклимат комнаты становится холоднее, а затем наблюдается остывание помещения. Для поддержания тепла применяют запорные краны, прикрепляемые на радиаторах.
- Регулировка параметров позволяет сэкономить средства, затрачиваемые на оплату отопления. Когда в помещениях слишком жарко, можно за счет сдвигания вентилей снизить температуру. При расчетах соблюдается пропорция: понижение температуры теплоносителя на 1 градус снижает стоимость обогрева на 6%.
- При сильном прогреве воздуха могут возникать потребности проветривания помещений. Причем в отопительный сезон это делать не рекомендуется, поскольку возможны простуды или другие заболевания. Чтобы избежать проблемы, достаточно регулировать работу обогрева.
- При установке запирательных элементов появляется возможность менять параметры отопления в каждой комнате индивидуально. Так можно получить нужный микроклимат в любом из помещений.
Способы подключения радиаторов отопления
Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .
Способ №1 — боковое подключение
Боковое подключение радиаторов
Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.
К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:
- Подача — в верхний патрубок.
- Обратка — в нижний.
Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.
И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.
Способ №2 — диагональное подключение
Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:
- Подача — к верхнему патрубку батареи.
- Обратка — к нижнему, но с противоположной стороны прибора.
То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.
Способ №3 — нижнее подключение
Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.
Нижнее подключение радиатора
Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.
Что делать? Есть два решения данной проблемы:
- Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
- Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.
Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.
Особенности подключения батарей в квартирах
Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.
При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.
Замена отопления в новостройке. Подключение. Опрессовка. #17
Watch this video on YouTube
При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.
Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.
Однотрубная схема подключения радиаторов отопления в частном доме
Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.
Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.
Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.
Минусы однотрубного подключения:
- Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
- Нет возможности отрегулировать теплоотдачу отдельного радиатора.
- Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
- Невозможно врезать контуры водяного отопления полов.
Плюсы:
Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.
- С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
- Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
- Монтируется как в одноэтажном помещении, так и в несколько этажей.
- Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.
Принципы установки: фото
Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.
Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.
Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.
При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.
Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.
Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.
Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.
Как рассчитать тепловую отдачу
Чтобы не ошибиться в расчетах необходимо учесть несколько критериев. Первый — количесто стен, которые выходят наружу, и окна. Если у вас в комнате только одно окно и стена, смотрящая на улицу, то значит на каждые 10 кв. м придется по 1 кВт тепла. Если таких стен две — 10 кв.м. будут требовать по 1,3 кВт.
В результате вы узнаете, какая максимальная тепловая отдача требуется конкретно для вас и сможете правильно подобрать нужный прибор.
Формула для расчета: КТ=1000 Вт/м²*П*К1*К2*…*К7.
Здесь КТ обозначает количество нужной теплоотдачи для конкретной комнаты. П — это общая площадь комнаты, а К1 — коэффициент окон. Если в комнате установлено двойное окно, то коэф. составит 1,27. В случае со стеклопакетом:
- Двойной — 1;
- Тройной — 0,85.
К2 — это теплоизоляционный показатель стен. Допустим в вашей комнате слишком холодно, то тогда на место К2 ставим число — 1,27. Если же температура приближена к комфортной, а стены строились кладкой в два ряда кирпичей и использовали утеплитель, то коэффициент будет равен 1, а при самой хорошей теплоизоляции — 0,85.
К3 означает процентное соотношение окон и пола (площадь). То есть нужно рассчитать их площадь и представить в процентах. Например, в помещении наблюдаются большие оконные проемы в процентном соотношении к полу в 50%, тогда К3 обозначаем — 1,2. Далее:
- 40% — 1,1;
- 30% — 1,0;
- 20% — 0,9;
- 10% — 0,8.
Четвертый коэффициент подразумевает среднюю температуру воздуха зимой. Например:
- 35 градусов — 1,5;
- 25 градусов — 1,3;
- 20 — 1,1;
- 15 — 0,9;
- 10 — 0,7.
Пятый коэффициент — стены, которые выходят наружу:
- Если в комнате только одна стенка смотрит на улицу, то значение составит 1,1;
- Две — 1,2;
- Три стены — 1,3;
- Все — 1,4.
К6 — помещение, что расположено над комнатой:
- Холодная комната (допустим чердак) — 1,5;
- Чердак со слабым отоплением — 0,9;
- Хорошо отапливаемая комната — 0,8.
Седьмой и последний коэффициент — высота потолков:
- 2,5 м — 1,0;
- 3,0 м — 1,05;
- 3,5 м — 1,1;
- 4,0 м — 1,15;
- 4,5 м — 1,2.
Осталось только перемножить все полученные результаты между собой. Используя несложную формулу, вы узнаете, какая теплоотдача радиатора отопления нужна для конкретной комнаты и не ошибетесь при выборе.
Другие виды подключения
Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:
- Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
- Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

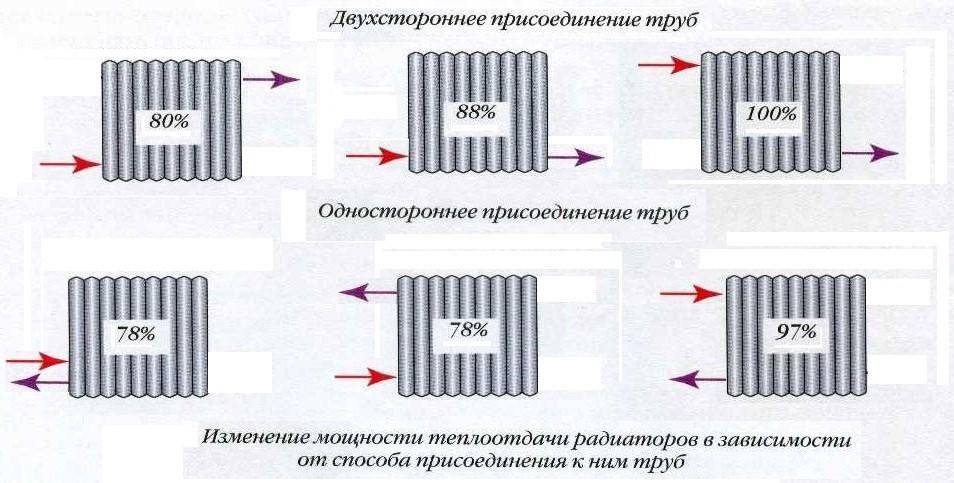

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.
Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:
Двух и однотрубная системы
- Установить однотрубную систему с боковым подключением.
- Провести монтаж двухтрубной системы с диагональным подключением.
- Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.
Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды
Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура
Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.
Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.
Система погодного регулирования поможет сэкономить до 35% на отоплении окупаемость системы от месяца
Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)
«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.
Надоело переплачивать? Есть выход!
Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!
Звоните по телефону в Москве: 8 (977) 262-36-80 и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете
Как это работает?
Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.
Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.
В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.
Нужна помощь в расчете системы погодного регулирования? Звоните: 8 (977) 262-36-80
Сколько стоит система погодного регулирования?
Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ». При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.
В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2016 г.
- Насос циркуляционный — 40000 рублей
- Клапан регулирующий с электроприводом — 60000 рублей
- Шкаф управления двумя насосами в сборе — 85000 рублей
- Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей
Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей
ИТОГО ПОД КЛЮЧ: 560000 рублей
Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.
Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых домах, где не более 10 квартир.
- Насос циркуляционный в пределах — 10000 рублей
- Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
- Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
- Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей
Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.
ИТОГО ПОД КЛЮЧ: 300000 рублей
Экономия от применения автоматической системы погодного регулирования составит около 50%!
В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.
Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.
ИТОГО ПОД КЛЮЧ: 130000 рублей
* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.
Особенности теплоотдачи радиаторов и способы ее изменения
При попытках регулировки отопления в многоквартирном доме необходимо в первую очередь уяснить, по какой схеме подключены батареи, насколько эффективно они отдают тепло и в каком состоянии находятся. Выделяют одно- и двухстороннее присоединение труб. Из иллюстрации понятно, что односторонний вариант – это подключение входной и выходной трубы с одной стороны радиатора, двухсторонний – с разных. Эффективность отдачи тепла при этом зависит от того, где расположена подающая и отводящая труба. Это связано с большей плотностью холодной жидкости (при разнице в 2…10 градусов различие небольшое, но принципиальное) и ее большим удельным весом. Таким образом, остывший теплоноситель автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, ей сложно вытеснить холодную в верхнюю часть отопительного прибора. В результате эффективность отопления падает.
Таким образом, наиболее рациональный вариант для «проходных» радиаторов – подключение подводящей трубы к верхней части радиатора, отводящей – к нижней с противоположной стороны. Замыкающая рабочую «цепочку» (то есть ряд параллельно соединенных радиаторов) батарея может подсоединяться по принципу «сверху- внизу по той же стороне».
Если, несмотря на правильный тип подключения, радиаторы дают недостаточно тепла, необходимо выяснить температуру теплоносителя. Это можно сделать с помощью данных счетчика тепла (если он установлен и имеет такую функцию) или термометра. Также может помочь анализ с помощью тепловизора (данный метод удобен и для проверки зашлакованности радиаторов – по изменению цвета понятно, какие секции работают, какие – нет).

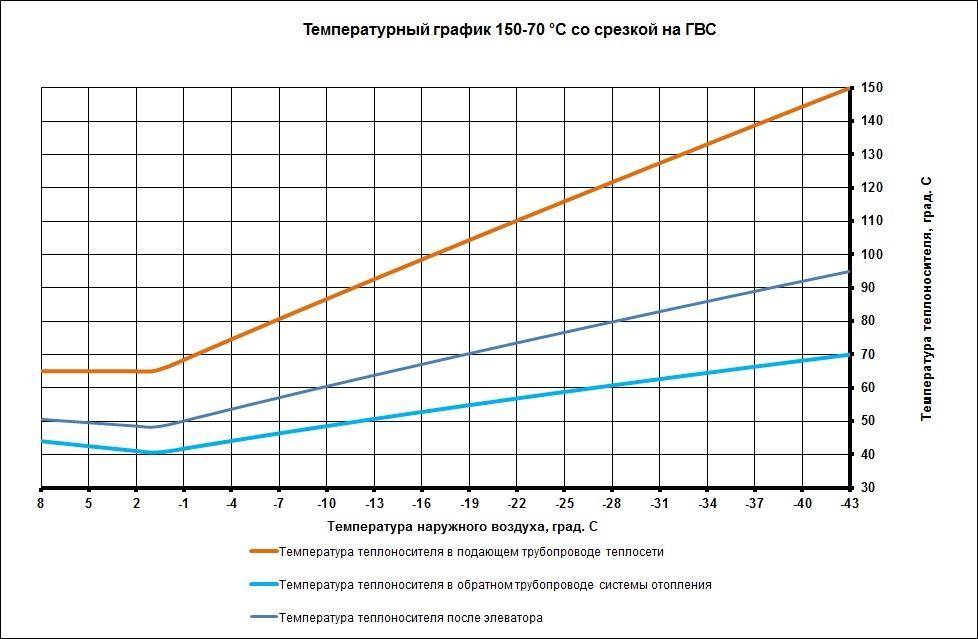

Согласно стандартам, нагрев теплоносителя зависит от наружной температуры и определяется по входящему в дом трубопроводу.
Интересно: самостоятельно определить, действительно ли нагрев радиаторов достаточен для создания комфортного температурного режима в помещении, можно с помощью простых расчетов. Для это можно воспользоваться данными, приведенными ниже.
Если температура теплоносителя достаточна, но радиаторы отдают слишком мало тепла – их придется менять. Если теплоотдача равномерная, но слишком низка температура подаваемой жидкости – ничего не поделать, придется разбираться с коммунальщиками или устраивать дополнительное отопление.
Как отрегулировать батареи отопления в частном доме с котлом
Если отопительная система индивидуальна и «питается» от газового или электрического котла, то, помимо предложенных мер регулировки, можно просто изменить настройки нагревательного прибора. Обычно диапазон нагрева теплоносителей составляет 58…84 градуса Цельсия. Превышение нагрева запрещено во избежание порчи труб. Меньший, чем указан, нагрев может привести к образованию кислотного конденсата, портящего котел.
Таким образом, регулировка батарей отопления в частном доме путем регулировки газового котла отопления происходит следующим образом:
- усиление или уменьшение нагрева теплоносителя;
- выжидание для стабилизации температуры в системе (проверять желательно температуру обратки на каждом из радиаторов, контактным термодатчиком);
- новая регулировка.
Также в индивидуальных отопительных системах регулировать теплооотдачу можно с помощью регулировки циркуляционного насоса для отопления.
От его скорости – минимальной, средней, высокой – зависит быстрота движения нагретой жидкости по отопительным приборам. Чем быстрее вода движется по трубам, тем эффективнее теплоноситель отдает тепло. Поскольку обычно скорость движения составляет 30…90 л/мин, возможности регулировки достаточно широкие.
Регулировать прибор можно вручную или автоматически, в зависимости от модели.
Для некоторых приборов предусмотрена только автоматическая регулировка.
Важно: несмотря на то, что в системах с естественной циркуляцией можно обойтись без насоса, его установка позволяет сэкономить до 20…30% энергии. Это связано с большей скоростью прохождения теплоносителя по системе и подаче его в котел для нового нагрева с более высокой температурой
При этом эффективность отопления не снижается, теплоотдача радиаторов остается постоянной или даже повышается.
Повысив – или понизив – скорость прохождения нагретой воды по радиаторам, можно существенно изменить параметры отопительной системы. При наличии гидравлической балансировки качество отопления повышается на 20…45%, а экономия (газа, электричества, денег на оплату коммунальных услуг) может достигать 30…35%.
Зависимость тепловой мощности от формы
Какой бы ни был высокий коэффициент теплоотдачи металла, многое зависит от формы радиатора. Возьмем, к примеру, стальные панельные радиаторы. Они имеют много видов и могут выглядеть по-разному. Но в большинстве своем это несколько панелей со сформованными в них каналами, по которым протекает теплоноситель. Одна такая панель 50*50 см имеет тепловую мощность 377 Вт. Но если к ней приварить полосы металла, то радиатор такого же размера будет отдавать при тех же условиях 569 Вт. Разница в полтора раза. И это притом, что не добавилось ни каналов, не изменилась интенсивность нагрева (скорость движения теплоносителя и его температура остались такими же). Просто площадь теплоотдачи стала больше.
Добавив к стальной панели ребра можно на 50% увеличить теплоотдачу
Потому современные производители и проводят исследования, а современные модели радиаторов имеют дополнительные ребра, улучшающие движение воздуха вдоль отопительных приборов. Именно из-за них и имеют они высокие показатели теплоотдачи. Исключение — чугунные батареи: этот сплав очень хрупок и непластичен, и не поддается ковке или другой обработке. По этой причине и формы у них большей частью традиционные, и показатели низкие.
Как мы выяснили, в зависимости от формы теплоотдача секции радиатора изменяется в довольно широких пределах. Потому, чтобы в комнатах было тепло, при расчете системы опираться нужно на конкретные данные. Сначала выбираете производителя и модель радиатора, потом под выбранный тип рассчитываете необходимое количество секций (или их тип, размеры, в случае с панельными радиаторами).
Как регулировать батареи отопления
Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.
Такая батарея — очень горячая. В этом случае регулятор установить нужно
Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.
Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.
Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.
Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)
Как подключить радиаторы к однотрубной системе отопления
Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.
Подобная система обладает парой недостатков:
- Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
- Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.
