Классификация видов термодатчиков
Выбор датчика зависит от того, в какой среде необходимо контролировать температуру: внутри котла, в помещении или в системе отопления. От правильности их выбора зависит эффективность и безопасность работы отопительного оборудования.
Датчик температуры для котла отопления классифицируется по следующим критериям:
- по способу определения температуры;
- по типу взаимодействия с термостатом.
Виды датчиков по способу определения температуры
По способу определения температуры датчики бывают:
- Дилатометрические, представляющие собой биметаллические пластины или спирали, принцип работы которых основан на тепловом расширении металлов или других типов твёрдых тел.
- Резистивные, имеющие сильную зависимость от температуры в определённом измеряемом диапазоне, которая проявляется в виде резких изменений электросопротивления.
- Термоэлектрические, представляющие собой термопары (сплавы двух разнородных проводников, например, хромель-алюмель), в которых при определённых температурных интервалах начинает индуцировать термо-ЭДС.
- Манометрические, принцип действия которых основан на изменении давления газа или жидкости в замкнутом объёме.
Дилатометрические датчики изготавливаются из материалов с высоким коэффициентом теплового расширения, которые реагируют на минимальные температурные колебания. Принцип их работы основан на замыкании либо размыкании электрических контактов. Для повышения их чувствительности и качества контакта в конструкциях используют магниты.
Резистивные термодатчики изготавливаются из специальных сплавов проводников или полупроводников. Конструктивно состоят из катушки с намотанным тонким медным, платиновым или никелевым проводом и керамического корпуса или полупроводниковых пластин, помещённых в пластиковый или стеклянный корпус.
Полупроводниковые резисторы бывают двух видов:
- термисторы, имеющие нелинейную температурную зависимость, характеризующуюся снижением сопротивления при нагреве;
- позисторы, также имеющие нелинейную зависимость от температуры, но отличающиеся от термисторов повышением сопротивления при нагреве.
Термоэлектрические датчики изготавливаются из двух специально подобранных разнородных металлов или сплавов, в точке контакта которых при нагреве индуцируется термо-ЭДС, величина которой пропорциональна разности температур двух спаев. При этом измеряемая величина не зависит от температуры, длины и сечения проводов.

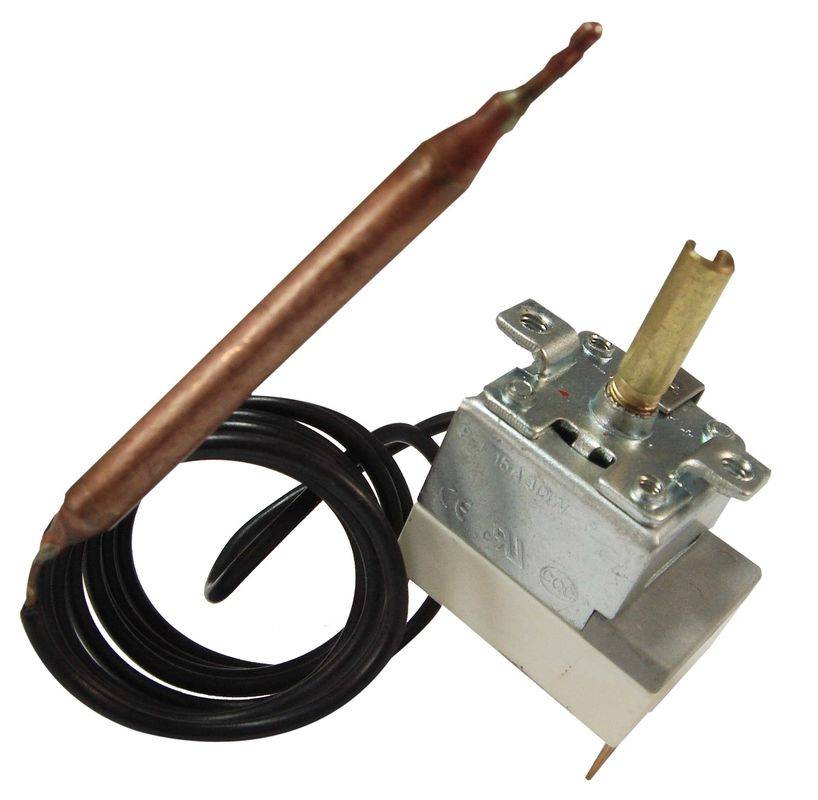

Манометрические датчики позволяют определять температуру немагнитным способом без применения источников энергии, что позволяет их применять для дистанционных измерений. Однако их чувствительность на порядок хуже, чем у других термодатчиков, а также присутствует эффект инерционности.
Виды датчиков по способу взаимодействия с термостатом
Измерители температуры по типу взаимодействия с термостатом подразделяются на следующие виды:
- проводные, передающие данные на контроллер по проводам;
- беспроводные – высокотехнологичные современные устройства, передающие данные на определённой радиочастоте.
Проводной датчик температуры для котла
У нас — лучшая цена на комнатный термостат для газового котла!
Наши налаженные связи с производителями позволяют предлагать клиентам умеренную стоимость достойной по всем параметрам продукции. Цены на комнатный терморегулятор для газового котла начинаются от 2000 рублей и могут дополняться выгодными скидками!
Итак я стал счастливым владельцем газового котла, который мне осталось подключить к термостату. Конечно, я мог вызвать мастера и оплатить его работу, однако это не в моих правилах, я решали подключить комнатный термостат к газовому котлу своими руками. В статье описаны несколько способов, как это сделать.
Установщики советуют ставить термостаты в жилых комнатах. Их установка в кухне, коридоре или котельной приводит к дезориентации системы и ложным срабатываниям. Рекомендуется остановить выбор на самой прохладной комнате или там, где бывает наибольшее количество людей.
Рядом с термостатом не должны располагаться источники тепла — батареи или обогреватели. На прибор не должны падать прямые лучи Солнца. Необходимо избегать размещения терморегулятора на сквозняке. Также нежелательно соседство с электрическими приборами, излучающими тепловые помехи.
Включается и выключается котел специальным реле. Термостат подключается с использованием клеммы на котле в заданном месте или через кабель терморегулятора. Для работы программатора нужны батарейки.
Перед тем, как подключить комнатный термостат, нужно прочитать инструкцию, которая находится в техпаспорте прибора. Обычно в паспорте есть отдельный раздел, посвященный подключению термостата.
Для чего нужны комнатные термостаты
Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.
Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.
Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:
Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.
- По электронному датчику контроля температуры теплоносителя в системе отопления;
- По выносному датчику температуры воздуха;
- По температуре воздуха за пределами помещений;
- По датчику, располагаемому в выносном комнатном терморегуляторе.
Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.
Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.
Терморегуляторы для котлов отопления обладают и дополнительным функционалом:
- Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
- Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
- Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
- Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.
Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.
Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.
Зачем нужен термостат?
Без комнатного термостата обычный газовый котел включается и выключается, отслеживая температуру в трубах водяного отопления. При первоначальном включении он нагревает теплоноситель до установленных параметров, а потом гасит факел в топке. Затем по мере охлаждения воды он вновь запускается и начинает цикл нагрева до нужных значений заново.
Однако на температуру воздуха в комнате влияют не только радиаторы отопления. При одинаково нагретых батареях в солнечный день она в помещении несколько выше, а холодной ночью наоборот немного ниже. Поступление тепла от солнца и теплопотери через окна со стенами никуда не исчезают.
В результате горелка газового котла постоянно зажигается и гаснет, а о температурном комфорте в комнатах говорить не приходится – то холодно, то жарко. Приходится регулярно открывать / прикрывать краны на радиаторах. Однако не каждая схема отопления частного дома предусматривает подобное, что вынуждает вручную подстраивать работу уже самого котла. А это неудобно и требует постоянного хождения к водонагревателю.
Контроль температуры — экономия ваших денег
Вода в батареях остывает быстрее, чем комнатный воздух. Чтобы поддерживать теплоноситель горячим, газовому котлу приходится включаться на пару минут четыре–пять раз в час. А вместе с ним обычно работает и циркуляционный насос. Такой жесткий режим неизбежно приводит к их быстрому износу. Но если в системе есть комнатный термостат, то количество циклов «включения / выключения» водонагревателя и насосной техники уменьшается в полтора–два раза.
В итоге с воздушным терморегулятором оборудование служит дольше, чем без него. Причем им рекомендуется укомплектовывать как газовый, так и электрокотел для отопления частного дома либо квартиры. А вот с твердотопливным аналогом такой прибор устанавливать не стоит. Регулировать им процесс горения дров или угля получится, только если печь имеет вентилятор для принудительного поддува кислорода.
Для чего нужен?
Даже современные газовые котлы отечественного и зарубежного производства, как правило, имеют самую простую систему регулирования уровня нагрева теплоносителя. Пользователем выставляются параметры температурного режима посредством регулятора механического или электронного типа.
Датчиком осуществляется контроль нагрева жидкости в отопительной системе, подаются сигналы для отключения или включения подачи газа. Основной особенностью такого устройства является недостаточная эффективность, что объясняется отсутствием учёта температуры воздуха внутри обогреваемого помещения.
Монтажные работы по установке комнатного термостата выносного типа для газового котла станет актуальным при необходимости обеспечить максимально точную регулировку температурного режима. Установка специального датчика в помещении позволяет снизить топливные расходы примерно на 16-20%.
Принцип работы
Давайте посмотрим, как работает комнатный термостат. Установленный в нем датчик отслеживает заданную температуру воздуха и отдает команды котлу. Таким образом, задание правильного температурного режима обеспечивается не путем контроля температуры теплоносителя, а путем контроля температуры воздушных масс – как только она опустится ниже заданного значения, прибор отдаст команду на запуск горелки. После достижения заданного порога горелка потухнет, повинуясь очередной команде.
Программируемые модели позволят создать индивидуальный план работы оборудования для каждого отдельного случая.
Наличие функций программирования позволит обеспечить полное управление микроклиматом в квартире или доме. Например, мы можем задать определенный температурный режим в ночное или в дневное время суток, либо сразу запрограммировать работу на неделю вперед, причем с точностью до одного часа. Некоторые комнатные термостаты могут управлять сразу несколькими контурами, обеспечивая раздельную регулировку температуры в каждом помещении.
Дополнительные сервисные функции – ночная подсветка дисплея, отображение времени и даты, регулировка температуры контура водоснабжения, управление через интернет или Wi-Fi.
Классификация терморегуляторов для теплого пола
Современные изготовители оборудования для теплых полов готовы предоставить своим потребителям большой выбор различных терморегуляторов.
Но все, существующие на сегодняшний день, терморегуляторы можно разделить на:
Механический терморегулятор
Эта модель может быть представлена простым смесительным узлом на трехходовом клапане или электромеханическим устройством. Этот образец является самым простым по своему устройству и применению, и способен только поддерживать температуру, заданную на шкале.
Встроенный трехходовой клапан используется в случаях установки теплого пола с водяной разводкой. В его задачу входит регулирование холодного и горячего водных потоков, смешивание их и подача воды заданной температуры в систему труб, предназначенную для подогрева поверхности пола. Недостатком этого устройства является то, что для его установки требуется отдельный рукав водонагревательной системы.
Модели термостатов (термодатчиков)
Ассортимент большинства производителей достаточно широк и включает в себя как простые модели, так и серьезные варианты с большим набором функций для многоконтурных котлов и систем теплого пола. Сравним характеристики нескольких популярных моделей.
Проводной комнатный термостат Baxi Magictime Plus
- Подходит для подключения к системам обогрева и охлаждения.
- Позволяет пользователям устанавливать «свою» климатическую программу на любое время суток с интервалом в 30 минут.
- Обеспечивает 2 уровня поддержания температурного режима в помещении в диапазоне от 5 до 35 °С.
- На большом дисплее отображаются все функции прибора: температура, время, день недели, установленная программа и фактический режим работы, заряд батареи.
- Проводное подключение к котлу.
- К устройству дистанционно можно подключить датчик температуры, а управлять – с помощью телефона или пульта ДУ.
- Цена составляет порядка 10 тыс. руб.
- Используется для контроля работы отопления или кондиционирования.
- Предусмотрено 9 программ с возможность индивидуальной настройки режимов.
- ЖК-дисплей с подсветкой отображает основные настройки термостата.
- Может работать в ручном или автоматическом режимах;
- Современный дизайн.
- Позволяет экономить расход электроэнергии до 30%.
- Стоимость 7 тыс. руб.
- Универсальная модель подходит для подключения к котлам большинства производителей.
- Механический регулятор температуры.
- Есть кнопка включения/выключения и индикатор работы устройства.
- Проводное подключение.
- Цена всего 1800 руб.
Подбор терморегулятора по типу электросети
Важно заранее определить, для чего предназначен терморегулятор. Конструкция и принцип работы разных устройств отличается: если у вас водяной теплый пол, то терморегулятору нужно будет контролировать температуру теплоносителя, т.е
будет даваться команда на котел или тепловой насос. А если у вас электрический теплый пол, всё решает мощность электрокабельного обогрева и величина тока нагрузки. Есть и универсальные модели, которые подойдут для разных типов систем «теплый пол».
Выбирать терморегулятор нужно, опираясь на тип теплого пола в вашем доме
Для водяного теплого пола подойдет терморегулятор, рассчитанный на токи нагрузки не более 3А. А вот для электрической системы нужны модели, рассчитанные на токи уже до 16А. При этом нужно учитывать, что каждый регулятор имеет определенную максимальную нагрузку (как правило, около 3500 Вт). Если мощность больше этого значения, то придется устанавливать несколько терморегуляторов.
Специалисты рекомендуют устанавливать отдельные терморегуляторы для разных помещений, даже если они небольшие.
Лучше устанавливать отдельные терморегуляторы для каждого помещения
Существующие виды
Классификация по способу измерения температуры
- термопары – самые первые и высокоточные датчики, но точность их показаний довольно трудно снять и интерпретировать в программу автоматики. Их действие основано на взаимодействии двух разных металлов, спаянных между собой. При их нагревании возникает слабый электрический ток;
- терморезисторы – более простые в интерпретации и точные датчики, действие которых основано на увеличении сопротивления термочувствительных материалов при росте температуры внешней среды;
- манометрические датчики – их действие основано на расширении термочувствительной жидкости или газа при нагреве, что в создает определенное давление в закрытом объеме;
- цифровые – это современные сенсоры (цифровые термометры), работающие по принципу вычисления и преобразования. Отличаются высокой точностью (до 0,5°C) и большим диапазоном измеряемых температур (от -55°C). Известные примеры – DS18B20, LM75A.
Установленный на стену уличный датчик температуры в защитном корпусе.
Классификация по способу размещения
- накладные – прикладываются к трубам, радиаторами или системе водяных теплых полов;
- погружные – погружаются в теплоноситель, например, опять таки, в системе водяных теплых полов;
- комнатные – слабозащищенные от внешних воздействий, имеющие небольшой диапазон измеряемых температур поэтому предназначенные для измерения воздуха исключительно в помещении;
- уличные – устойчивые к несильным механическим воздействиям и влаге, часто дополнительно защищенные корпусом, имеют более высокий диапазон измеряемых температур.
Подключение температурного датчика для котла
Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.
Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы
Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги
Подключение наружного датчика
Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:
- необходимо исключить попадание прямых солнечных лучей на его поверхность;
- поверхность контакта стены должна быть неметаллической;
- прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена;
- высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное;
- необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.
Наружные датчик температуры для котла
Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм 2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.
При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой
После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.
Подключение комнатного датчика
Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:
отсутствие поблизости источников тепла или холода;
постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений);
высота от пола должна составлять 1,2-1,5 м;
при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п.. Комнатный датчик температуры для котла
Комнатный датчик температуры для котла
Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.
Подключение датчика для газового котла
Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.
Подключение водяного термодатчика
Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.
Лучшие известные производители и модели: характеристики и цены
Cewal RQ-10
Один из самых простых и бюджетных механических терморегуляторов итальянского производителя. Несмотря на невысокую стоимость известен качеством сборки и надежностью. В инструкции к прибору схематически и подробно указан алгоритм монтажа и подключения. Единственным недостатком является большой гистерезис – до 1,5-2,5 градусов, что характерно всем механическим термостатам.
Стоимость: 800-1 150 руб.
СКАТ Teplocom TS-2AA/8A
Более совершенный термостат с погрешностью до 1°C. Имеет микро-дисплей для индикации температуры, питание осуществляется от 2-х батареек типа АА (достаточно на 10-15 месяцев). Отличается наличием экономичного ночного режима с автоматическим понижением температуры на 4°C и наличием защиты от замерзания.
Стоимость: 1 450-1 600 руб.
Danfoss ECtemp Next Plus
Один из лучших терморегуляторов для электрического котла отопления в соотношении цена-качество-функционал. Представляет из себя современный электронный программируемый термостат со стильным дизайном и широким функционалом. Помимо встроенного имеет выносной проводной датчик температуры для теплых полов, позволяющий производить управление отдельно от температуры воздуха в помещении. Широкий функционал, программирование и наличие готовых режимов («ночной», «в отъезде» и т.д.) позволяют обеспечить максимальную экономию электроэнергии.
Также отличается безопасностью: наличие защиты от перегрева и замерзания, блокировки от детей, контроля исправности термодатчиков. Согласно практике монтажа и отзывам владельцев не встречалось случаев неисправности. Во избежание неисправной работы, при монтаже необходимо точно попасть в пазы штекерного разъема.
Стоимость: 3 420- 3 900 рублей.
ТЕПЛОЛЮКС MCS-350
Современный многофункциональный терморегулятор премиум-класса со встроенным Wi-Fi модулем и возможностью управления с помощью специального приложения для смартфона. Отличается одним из наиболее широких функционалов, информативным сенсорным дисплеем (с автоматической блокировкой) и стильным дизайном. В комплекте имеется как встроенный, так и выносной термодатчики для одновременного или раздельного управления. Дополнительно можно подключить до 32-х датчиков температуры.
Имеются шаблонные энергосберегающие режимы работы и программирование на неделю, статистика энергопотребления. Подключение обязательно производить через модульный контактор.
Стоимость: 5 900-6 200 рублей.
Монтаж
Выносной терморегулятор монтируют в любой из жилых комнат, как правило, в самой холодной (обычно одна из угловых) или наиболее посещаемой, например, в гостиной. Будучи установленным в кухне, прихожей или котельной, прибор не сможет обеспечить корректную работу системы отопления.
Чтобы показания прибора были максимально объективными, следует минимизировать влияние тепловых помех.
К таковым относятся:
- солнечные лучи;
- сквозняки;
- тепловое воздействие от бытовых электроприборов или радиаторов отопления.
Не забывайте, что холодный воздух оседает вниз, тогда как теплый поднимается под потолок.
Поэтому и термостат следует размещать по возможности ниже. Также нужно избегать его установки в замкнутых пространствах, например, за шторой, или в узком просвете между предметами мебели.
Чтобы точно знать, где на котле расположены контакты для подключения термостата и другого оборудования, следует внимательно изучить его технический паспорт и руководство пользователя. Там же приводятся схемы подключения и рекомендации, актуальные именно для данной модели котла.
По завершении монтажа и подключения термостат необходимо настроить. Порядок действий излагается в инструкции к прибору. На данном этапе в память термостата вводятся такие данные:
- Желаемая температура.
- Допустимый перепад температур. Если, допустим, при установленной температуре в 23 градуса установить перепад в 2 градуса, то термостат будет включать котел при 22 градусах и отключать при 24-х.
- Задержка срабатывания.
С последней настройкой прибор не будет реагировать каждый раз, когда он, к примеру, ненадолго окажется на сквозняке или мимо пронесут что-нибудь горячее.
Как подключить термостат к котлу
При подключении нужно руководствоваться двумя моментами: выбор подходящего места в помещении и подключение к котлу. Чтобы обеспечить правильную работу, нужно знать как установить терморегулятор на котёл.
Для надёжного фиксирования температуры терморегулятор для котла необходимо располагать опираясь на рекомендации по установке:
- прибор устанавливается на высоте от 1,5 м до 1,7 м от пола;
- обеспечить отсутствие вокруг термостата на расстоянии минимум 1 м любых нагревательных приборов, техники, радиаторов иначе это чревато ложной оценкой температуры в помещении;
- по этой же причине в помещении не должно быть сквозняком и принудительной приточно-вытяжной вентиляции;
- термостат котловой нужно располагать недалеко от жилых комнат.
Если в помещении есть тёплые полы, то следует дополнительно приобрести термодатчик для размещения его под поверхностью пола.
Закрепив термостат в удобном месте нужно проложить соединительный провод до отопительной установки. Провод может пролегать как открыто, так и закрыто.
После чего выполняется подключение регулятора температуры к тепловой установке:
- Одним концом кабель присоединяется к маркированным контактам COM (общий) и NO (нормально открытый). В радиоуправляемых моделях эти контакты находятся в блоке реле;
- Нужно найти информацию о подключении терморегулятора в паспорте котла, где будут указаны маркировки и схема контактов;
- Если котёл газовый, то нужно открыть его фронтальную панель, за которой находятся разъёмы;
- В нужных клеммах будет находиться перемычка, которую нужно извлечь и сохранить;
- К указанным клеммам нужно подсоединить проводку от терморегулятора (полярность не важна);
- В случае радиоуправляемой модели нужно соединить второй блок реле с кабелем питания 220В и кабелем заземления.
Если контакты маркированы не условными обозначениями, а цифрами, то требуемые клеммы находятся при помощи тестера – между ними должна быть разомкнута цепь.
После установки терморегулятор следует его настройка. Неправильно настроенный прибор способен нарушить климат в помещении. Информация о том, как настроить терморегулятор присутствует в инструкции.
Прежде чем начать настройку необходимо избавиться от сквозняков, закрыть двери и окна и убедиться в том, что не происходят потери тепла. В помещении нужно разместить термометр.
Далее открывается клапан и ожидается нагрев температуры воздуха не меньше, чем на 5 градусов. После чего клапан закрывается и ожидается типичный для этой процедуры шум воды и нагрева прибора, положение головки регулятора необходимо запомнить. Теперь можно регулировать комнатную температуру.
Как сделать терморегулятор своими руками
1. Вскрывается донор корпуса и силовой схемы — электронный таймер CDT-1G. На сером трехжильном шлейфе установлен микроконтроллер таймера. Отпаиваем шлейф от платы. Отверстия для проводов шлейфа имеют маркировку (+) — питание +5 Вольт, (О) — подача управляющего сигнала, (-) — минус питания. Коммутировать нагрузку будет электромагнитное реле.
Донор корпуса
Параметры таймера
Удобный корпус
Силовая схема
2. Так как питание схемы от силового блока не имеет гальванической развязки от сети, то все работы по проверки и настройке схемы проводим от безопасного источника питания 5 вольт. Сначала на стенде проверяем работоспособность элементов схемы.
Сборка макета
Проверка работы
3. После проверки элементов схемы конструкция собирается на плате. Плата для устройства не разрабатывалась и собрана на куске макетной платы. После сборки также проводится проверка работоспособности на стенде.
4. Термодатчик R1 установлен снаружи на боковой поверхности корпуса блок- розетки, проводники изолированы термоусадочной трубкой. Для недопущения контакта с датчиком, но и сохранения доступа наружного воздуха к датчику сверху установлена защитная трубка. Трубка изготовлена из средней части шариковой авторучки. В трубке вырезано отверстие для установки на датчик. Трубка приклеена к корпусу.
Защитная трубка
Термодатчик
Защитная трубка
5. Переменный резистор R3 установлен на верхней крышке корпуса, там же сделано отверстие для светодиода. Корпус резистора полезно для безопасности покрыть слоем изоленты.
6. Ручка регулировки для резистора R3 самодельная и изготовлена своими руками из старой зубной щетки подходящей формы :).
Резистор R3
Донор ручки
Ручка снизу
Ручка настройки
7. Перед окончательной сборкой еще раз проверяем работу на стенде, далее подпаиваем проводники к контактам силовой схемы и включаем в сеть. При включении схема должна работать.
Еще раз напоминаю питание терморегулятора бестрансформаторное и гальваническая развязка от сети отсутствует, то есть опасное сетевое напряжение присутствует на элементах устройства. При подборе резистора R3 недопустимо применение резистора с отсутствием изоляции управляющей ручки от контактов.
Устройство механического терморегулятора
Основным конструктивным элементом практически любого комнатного механического термостата является газовая мембрана. Кстати, именно за это их еще довольно часто называют мембранные терморегуляторы.
Находящийся внутри мембраны специальный газ, при изменении температуры, изменяет свой объем, тем самым воздействуя на стенки мембраны. Которые изменяясь, запускают механизм замыкания или размыкания электрической цепи, питающей системы отопления или охлаждения.
Выбор именно такого способа устройства для комнатного термостата обусловлен возможностью организации простого способа регулировки его температуры срабатывания, а также тем, что устройство реагирует именно на изменение температуры воздуха, а не поверхности, что наиболее важно в системах отопления и охлаждения. Поэтому, например, для теплых полов разумнее использовать механические жидкостные термостаты с выносным датчиком
Регулировка температуры срабатывания у мембранного комнатного терморегулятора, выполняется с помощью управляющего колесика со шкалой, которое соединено с механизмом мембраны. Поворачивая колесо, мы приближаем или отдаляем стенки мембраны от управляющего механизма, тем самым изменяя температуру при которой произойдет замыкание или размыкание электрической цепи. Другими словами, если механизм срабатывания будет ближе к стенке мембраны, то газу, расположенному в ней, достаточно незначительно изменить объем, чтобы он сработал, соответственно понадобиться меньшая температура и наоборот. По этому принципу и работает регулировочное колесо.
Давайте рассмотрим, как именно можно применить механический термостат в системе отопления дома или квартиры.
Подводя итог
Исходя из вышеперечисленного, можно сделать вывод, что использование программируемых термостатов воздушного контроля в помещениях, позволит создать комфортные условия микроклимата и эксплуатации индивидуального отопительного оборудования, и что самое важное, значительно снизит расходы на газ. Такие производители терморегуляторов, как Danfoss (Дания) и Siemens (Германия), зарекомендовали себя как качественная и относительно недорогая продукция
Из более дорогих моделей, хорошим выбором станет оборудование производителя Vaillant, которое, в свою очередь, позволит подключаться к системе отопления, и самостоятельно регулировать температуру, сэкономит расходы на обогрев, снизит время работы котла и его износ
Такие производители терморегуляторов, как Danfoss (Дания) и Siemens (Германия), зарекомендовали себя как качественная и относительно недорогая продукция. Из более дорогих моделей, хорошим выбором станет оборудование производителя Vaillant, которое, в свою очередь, позволит подключаться к системе отопления, и самостоятельно регулировать температуру, сэкономит расходы на обогрев, снизит время работы котла и его износ.
