Газовые горелки для котлов отопления

Как почистить газовую горелку

Форсунка на газовом котле считается одним из основных его узлов. Для того, чтобы технологический процесс протекал без нарушений, нужно поддерживать рабочие элементы горелки для котлов в чистоте, иначе потребуется выполнять серьезный ремонт газовой горелки котла. Эти мероприятия выполняют в профилактических целях, а также когда она не зажигается.

До того, как ее очистить, требуется закрыть подачу газа.

Алгоритм выполнения чистки горелочного устройства от сажи:

Отключают провод кнопки розжига.
Снимают зажимное устройство термопары.
Отмечают маркером уровень входа форсунки в горелочное устройство, чтобы позже установить ее в нужном расположении.
Выкручивают гаечку, обеспечивающую соединение клапана с устройством.
Точно также отключают пьезозапальник.
Извлекают форсунку.
Переходят к процессу очистки ершиком и жесткой щеткой.
Когда нагар будет снят, продувают отверстия пылесосом.
Далее производят установку горелки в котел.

Монтаж газовой горелки в отопительную печь

Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.

Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.

Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.

Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.

Сам процесс установки не сложный и производиться в следующей последовательности:

Снимают дверцу топки.
Размещают в топочном пространстве горелку.
Щиток укрепляют в рамке дверцы.
Подключают автоматику согласно инструкции производителя.

В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.

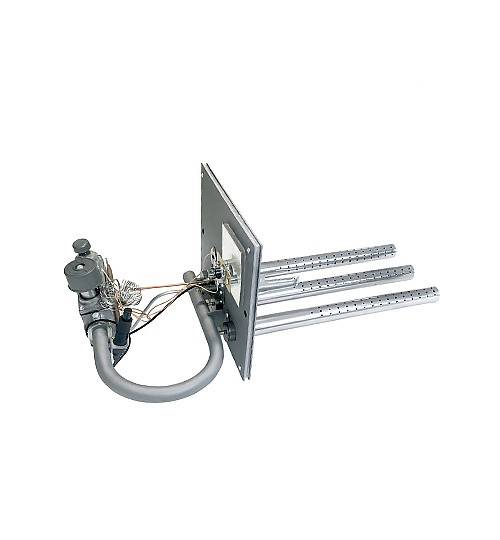

Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника

Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.

Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ. Подключение автоматики, размещение пульта и термобаллона

Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.

Как выбрать горелку

При выборе имеют значение следующие характеристики: диапазон, мощность и способ регулировки. Мощность должна быть больше, чем аналогичный показатель у камеры сгорания: это позволит в дальнейшем регулировать работу котла в большом диапазоне.

Регулировка различается по числу ступеней мощности. Может быть одна или две ступени, а также модулируемая регулировка (плавная по всему диапазону).

Среди марок особым спросом пользуются немецкие (Buderus, Vaillant), итальянские (Lamborghini), словацкие (Protherm). Газовые горелки для котлов отопления российского производства представлены продукцией фирм Жуковский машиностроительный завод, Лемаркс, Конорд.

Следует также отметить газовые горелки для котлов отопления Вакула. Предприятие специализируется на изготовлении автоматики для горелок.

Особенности газовых горелок с автоматикой для котлов отопления производства Вакула:

пьезоэлектрический розжиг;
регулировка температуры теплоносителя – от 40 до 90?;
регулировка подачи газа к запалу;
регулировка газового потока;
возможность работы при пониженном давлении газа;
автоматическое отключение при обратной тяге или внезапном прекращении подачи газа.

Газовые горелки для напольных котлов отопления бывают всех типов: атмосферные и наддувные, электронные и с пьезоэлектрическим розжигом.

Какой тип розжига лучше – зависит от того, хотите вы сделать систему полностью автоматизированной или предпочитаете ручное регулирование и энергонезависимое оборудование.

Выбор между атмосферной и вентиляторной горелкой во многом определяется мощностью. Напольный котел с атмосферной горелкой выдает от 10 до 80 кВт или больше.

Мощность котла с наддувной горелкой достигает нескольких тысяч кВт. Нужно ли переплачивать большие деньги за котел с такими характеристиками – решать вам.

Читайте эту нашу статью, если Вы делаете выбор экономичных газовых котлов отопления для частного дома.

Если Вы собираетесь добавить в систему отопления теплый пол, то смотрите этот раздел.

Видео газовые горелки для котлов отопления. Переделка.

Камера сгорания отопительного оборудования

Газовые котлы отличаются прежде всего конструкцией камеры сгорания. Она бывает двух типов:

открытая;
закрытая.

Открытая камера представляет собой достаточно простое устройство сгорания. Выглядит так: над горелкой располагается теплообменник в виде змеевика из тонких медных трубок. Благодаря открытой конструкции воздух, необходимый для реакции горения, поступает к месту воспламенения газа из окружающей среды.

Как правило, хватает воздуха из помещения (при условии организации хорошей вентиляции). Но есть настенные модели с забором воздуха извне, для чего монтируется специальное отверстие в стене. Открытые камеры сгорания требуют обязательного наличия дымохода.

Чаще всего устанавливается для моделей напольных газовых котлов, а также использовалась для комплектации котла старого образца (при этом розжиг производила запальная горелка).

Схемы устройства камеры згорания

Закрытая камера сгорания отличается конструкцией нагревательного блока. Теплообменник расположен над горелкой. Корпус блока закрыт, воздух для горения нагнетается вентилятором, установленным в камере. Через двойные стенки камеры пропускается теплоноситель, нагревая его, увеличивая КПД котла. Газ сжигается почти полностью, продукты горения отводятся каоксиальной трубой под давлением воздуха.

1 Устройство агрегата

Обеспечение процесса горения и получение максимального количества тепла считается основной задачей газовой горелки для отопления. В конструкцию агрегата входит ряд элементов, которые позволяют запустить и поддерживать процесс горения в течение длительного времени. К ним относятся:

форсунка;
устройство розжига;
датчик наличия пламени;
система контроля температуры.

Это обеспечивает более безопасную эксплуатацию агрегата. В устройство газовой горелки для котла входит автоматизированная система за слежением температуры нагрева. При достижении заданных параметров автоматика отключит прибор.

Обслуживание

Чаще всего, хозяева предпочитают проводить обслуживание горелок своими руками. Заключается обслуживание в чистке отверстий, так как в них в процессе работы образуется нагар, препятствующий нормальной работе. Очистка своими руками проводится так:

отключается подача электропитания и газа;
перекрывается вентиль на трубопроводе, по которому циркулирует теплоноситель;
далее нужно подождать, пока оборудование остынет;
сдвинув скобы, снять крышку агрегата;
отсоединяется кабель автоматического поджига и производится демонтаж горелки;
элемент очищается при помощи кисти от нагара, если загрязнения значительны, то необходимо промыть узел в мыльном растворе, прополоскать и просушить;
не рекомендуется использовать для чистки проволочные щетки или сжатый воздух, так как в этом случае есть риск повреждения элементов;
производится сборка агрегата: горелка устанавливается на место, крышка закрывается. После этого можно запускать котел в работу.

Горелка – важный узел любого котла отопления. От эффективности работы этого элемента будет зависеть КПД агрегата, а также расход топлива

Если используется атмосферный тип топочных элементов, то важно правильно произвести настройки, чтобы концентрация газовоздушной смеси были оптимальными. В моделях с принудительной тягой такие настройки производятся автоматически

А чтобы горелка служила долго, ее нужно периодически очищать, сделать это можно и своими руками.

Горелка для газового котла своими руками

Выполнить горелку самостоятельно не сложно, но специалисты это делать не рекомендуют, а особенно для котлов заводского изготовления, в которых расчет газовой горелки для котла выполнен профессионально производителем оборудования.

Данный процесс требует выполнения очень тщательных расчетов поскольку, любая самая незначительная ошибка приведет к плохому качеству сгорания топлива и даже к взрыву котла.

Иногда, когда у пользователя имеется твердотопливный агрегат, работающий на дровах, и имеется конструктивная возможность, в него устанавливают газовое устройство атмосферного типа.

Для применения данного модуля не нужно кардинальным способом переустраивать агрегат, а используют зольную камеру. Для процессов контроля и регулировки устанавливают автоматику. Горелку лучше подобрать по тепловой мощности, заводского изготовления.

Эксплуатация и техника безопасности

Работы с использованием газа и открытого огня связаны с риском возникновения пожароопасной ситуации, поэтому при работе с ними выполняют правила техники безопасности.

Главные правила:

Перед началом работ пользователь должен внимательно изучить техническую документацию на горелку, представленную заводом изготовителем.
Не допускается перегревать баллон, из-за близкого расстояния к термическим источникам или оставлять устройство под солнцем. Он может разорваться и травмировать окружающих острыми краями.
Баллоны заправляются не более 80.0% от полного объема, с целью обеспечения буфера при сжатии, чтобы исключить гидроудары.
Объем заправки контролируют путем взвешивания, по условиям завода-изготовителя.
Не рекомендуется хранить пустые сосуды более 30 дней. Их конструкция рассчитана на работу под давлением, при отсутствии его конструкция седла нарушается, и после наполнения газом, будут проходить утечки. В этом случае нельзя опустошать баллон полностью, надо всегда оставлять небольшое количество газа.
Не рекомендуется выбрасывать пластиковые заглушки при покупке, после работы с прибором, ее нужно ставить на место, иначе песок или другой мусор быстро забьет клапан. Если она все же потеряна, горловину баллона закрывают кусочком резины.
Не допускается стравливать баллон гвоздем. Необходимо обрабатывать ржавчину на корпусе баллона, даже лаком для ногтей. Корпус прибора изготавливается из тонкого металлического листа до 0.4 мм. Нарушение целостности покрытия приводит к развитию коррозионных процессов, которые быстро выводят из строя сосуд. Особенно в районе днища и завальцовки, поскольку они находятся в зоне критической нагрузки порядка 16кгс/см2.

Газовая мини горелка удачное изобретение современности, способное создавать контролируемое ровное высокотемпературное пламя для разных режимов термической обработки, что делает их незаменимыми помощниками, практически в любом доме.

Лучшая горелка для пайки с пьезоподжигом

Газовая горелка применяется в различных сферах и отличается по размеру, форме, принципу работы и т. д. Один из самых распространенных видов – горелка для пайки. Она востребована среди мастеров ремонтных работ и в домашнем хозяйстве. Внутреннее устройство состоит из клапана, в который через специальный канал поступает газ и далее смешивается с воздухом в мундштуке, образуя пламя. Самые удобные горелки сделаны в виде насадки на баллончик. Благодаря малым размерам их легко брать с собой. Опираясь на отзывы покупателей, мы составили рейтинг лучших газовых горелок для пайки по всем параметрам.

4 Популярные модели

Выбор между атмосферным прибором и моделью с наддувом напрямую зависит от требуемой мощности котлового оборудования. Если нет потребности в большой мощности, то достаточно будет установить атмосферный агрегат, который позволяет получить до 35 кВт. Вентиляторные приборы гораздо увеличивают мощность котла. Наиболее популярные модели:

1. Контур — агрегат применяется в источнике тепла КЧМ-5-К и может работать как на сжиженном, так и на природном газе. Совместно с системой автоматики прибор устанавливается в твердотопливные котлы. При переходе с одного вида газа на другой производится замена форсунок.
2. САБК 3С-РД 6 — прибор с автоматикой устанавливается на котлы Очаг, Дон и обладает максимальной мощностью 73 кВт. Блок безопасности срабатывает, если погасло пламя, прекратилась подача топлива и отсутствует необходимая тяга.
3. Lamborghini EM/2 — двухступенчатое устройство с автоматическим прекращением подачи газа и воздуха. Максимальная мощность — 89,5 кВт и коэффициент полезного действия — около 91%. В конструкцию входят: предохранительный клапан, датчик давления газа, газовый фильтр.

Владельцы универсальных котлов часто пытаются самостоятельно собрать газовый прибор, чтобы не тратиться на промышленные модели. Опытные специалисты не рекомендуют заниматься самодеятельностью, так как это небезопасно и подключить такой агрегат никто не разрешит.

Выбор горелок для разных типов и моделей котлов

Горелка «Очаг». Она представляет собой устройство пневмомеханического типа, имеющее авторежим работы. Оно выключается самостоятельно, если:
1. огонь погас;
2. прекратилась подача газа;
3. отсутствует необходимая тяга.

Эта модель имеет контроллер газового давления. Это дает возможность добиться равного горения огня, даже если в механизме происходят какие-либо неполадки. Такие решения отличаются легкостью в обслуживании из-за того, что в конвективной части не происходит скопление сажи.

Еще одной горелкой, о которой хочется сказать, будет модель «Куппер». Этот вариант универсален и подойдет для комбинированных котлов, конструкций, работающих на твердом топливе, от Kiturami или моделей российского производства бренда «Конорд». Преимуществом этой горелки также будет возможность ее монтажа без осуществления слесарных или сварочных работ.
Еще одно довольно популярное решение – горелка для ДКВр. Такое блочное устройство используется там, где есть принудительная воздухоподача. Используется такое решение для паровых котлов промышленного назначения и имеющих соответствующую мощность. КПД у них составляет около 94-95 процентов. Подобная конструкция работает либо в диффузионном, либо в надувном варианте. Чтобы повысить ее эффективность часто используют мощные итальянские вентиляторы.

Какие горелки используются в настенных и напольных котлах?

Для настенных газовых котлов наиболее подходящим вариантом являются горелки автоматического либо вентиляционного типа. Газовые горелки напольного котла — чаще всего атмосферные, которые входят в стандартный комплект отопительной системы.

Регулирование пламени

Особой популярностью в наше время пользуются специальные низкотемпературные горелки. Они имеют самое разное применение – отлично подходят для эксплуатации в процессе прямого сжигания, характеризуются простотой и повышенной надежностью.

В зависимости от разновидности регулировки пламени могут быть:

Одноступенчатые газовые горелки предназначаются для функционирования только в одном режиме. Они оснащены автоматикой для частого включения или отключения при достижении устройством определенной температуры, что заметно уменьшает их эксплуатационный срок, а также неблагоприятно сказывается на производительности самого котла;
Двухступенчатые горелки для газового котла представляют собой устройства, способные работать в двух разных режимах либо при различной мощности огненного факела. Переключение, как правило, происходит автоматически в результате подачи специальным датчиком команды, направленной на регулирование температурного режима котла. С помощью данного вида горелок можно экономить топливо, используя устройство в течение достаточно длительного эксплуатационного периода;
Модулируемые газовые горелки считаются самыми экономичными, а также функциональными. Они работают по принципу, заключающемуся в достаточно плавной регулировке горящего огненного факела. Их разделяют на следующие разновидности: с электронной, пневматической и механической системами регулирования пламени.

Критерии выбора

Решив приобрести устройство, потребитель столкнется с тем, что на прилавках магазинов они представлены в большом ассортименте. Определившись с типом устройства и рядом функций, следует ознакомиться с несколькими критериями, которые позволят подобрать горелку, полностью соответствующую индивидуальным потребностям владельца.

Тип топлива

Один из основных критериев, с которым необходимо ознакомиться в первую очередь, это тип технического газа, используемый горелкой. А именно:

изобутановая смесь — универсальна и широко распространена. Пламя с высокой степенью теплоотдачи и чистым огнем без каких-либо примесей;
пропан. При горении выделяет вредные вещества. На прилавках встречается реже, чем изобутан;
бутан. В сравнении с пропаном горение не такое чистое и в холодное время года пламя не стабильное.

Конструкция

Сжиженный газ может распространяться в различных емкостях. В компактных переносных горелках, используемых в частных домах и туристических походах используются портативные цанговые баллоны. В определенных моделях оборудован специальный отсек под них.

Классическая двухконфорная оснащена пятилитровым баллоном, который присоединяется к устройству при помощи редуктора. Такая горелка используется для приготовления пищи и обогрева.

Устройство может подключаться к баллону шлангом, либо напрямую. В первом случае пользователь получит неустойчивую конструкцию с высоким риском опрокидывания. При этом такая горелка займет меньше места при транспортировке, и ее вес будет небольшим.

Для того, чтобы опрокинуть горелку со шлангом, придётся постараться, так как она намного устойчивее.

Мощность

Данная характеристика влияет на эффективность устройства. Единицей измерения мощности выступает киловатт.

Тем, кто предпочитает уединенные походы на природу, достаточно приобрести горелку мощностью до 2000 ВТ. Идеальное решение для 1 — 2 человек. Рекомендуемый объём посуды для них составляет не более 1 литра. Главное достоинство заключается в компактности.

Любители больших и шумных компаний приобретают устройства мощностью свыше 2000 ВТ. Они позволяют готовить для 3 — 5 человек.

Идеальное решение для 1 — 2 человек. Рекомендуемый объём посуды для них составляет не более 1 литра. Главное достоинство такой горелки заключается в компактности.

Система розжига

Бюджетные модели горелок лишены такого рода удобств. Для того, чтобы зажечь, необходимо вентилем открыть подачу газа в сопло и воспользоваться спичками/зажигалкой. Такое решение имеет как свои достоинства, так и недостатки. С одной стороны, можно не беспокоиться, что нужный момент окажется, что система вышла из строя, но с другой стороны спички могут отсыреть и зажигалки не самые надежные.

Пьезорозжиг, устанавливаемый на большинстве современных горелок. При нажатии на клавиши образуется искра, которая поджигает газо-воздушную смесь. Такая система потребует периодического обслуживания и тщательного ухода. Любителям вылазок в горы следует помнить, что максимальная высота на которой срабатывает механизм составляет 4 км.

Тип пламени

вихревое. Тепловые потоки охватывают большую площадь;
точечное. Генерирует острый факел. Оптимальный вариант для точечной сварки, пайки и плавки.

Кроме того, хорошая газовая горелка должна соответствовать ряду определенных требований:

при сгорании выделять минимум вредных веществ;
максимальная теплоотдача;
иметь регулировки мощности пламени;
быть безопасной и удобной в эксплуатации;
иметь ветрозащиту. Актуально для туристических походов;
соответствовать эстетическим требованиям.

#2 Energy GS-500

Универсальная плитка, которая гарантирует получение великолепного результата за короткий промежуток времени.

Высоконадежное газовое оборудование, осуществляющее работу при помощи цангового баллона-картриджа со смесью пропана и бутана.

Для безопасного применения производитель оснастил гаджет детально продуманной системой защиты от неприятного подключения.

Поверхность плитки легко поддается очищению, поэтому у владельца не возникнет никаких проблем с устранением загрязнений.

Технические характеристики

количество конфорок – 1;
подключение баллона – цанговое;
мощность – 2.8 кВт;
расход топлива – 155 г/ч;
габариты – 34.3х27.5х8.5 см.

Преимущества

надежная защита от возможной утечки газа;
высокие показатели мощности;
устойчивая и легко очищаемая варочная поверхность;
качественная сборка;
приемлемая стоимость.

Недостатки

хлипкий кейс для хранения агрегата и аксессуаров;
специфический запах при первом использовании;
отсутствие дополнительных возможностей.

Обзор газовых горелок для котлов
