Принцип действия и конструкция ИБП
Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.
Состоит бесперебойник из следующих основных узлов:
- силовая коммутирующая система (байпас);
- зарядное устройство;
- преобразователь постоянного тока в переменный;
- управляющий орган;
- аккумулятор.
Внутренние компоненты
Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.
Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.
Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.
Принципиальная схема
В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:
- резервные;
- интерактивные;
- двойного преобразования.
Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?

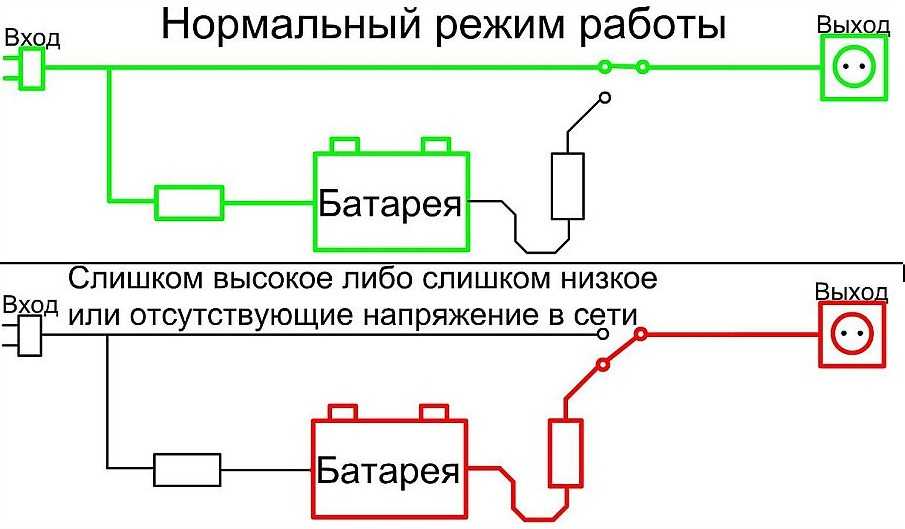

Резервные
Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.
Внешний вид компьютерного ибп
Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.
Для осветительных и обогревательных приборов форма сигнала не имеет значения.
Линейно-интерактивные
Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.
При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.

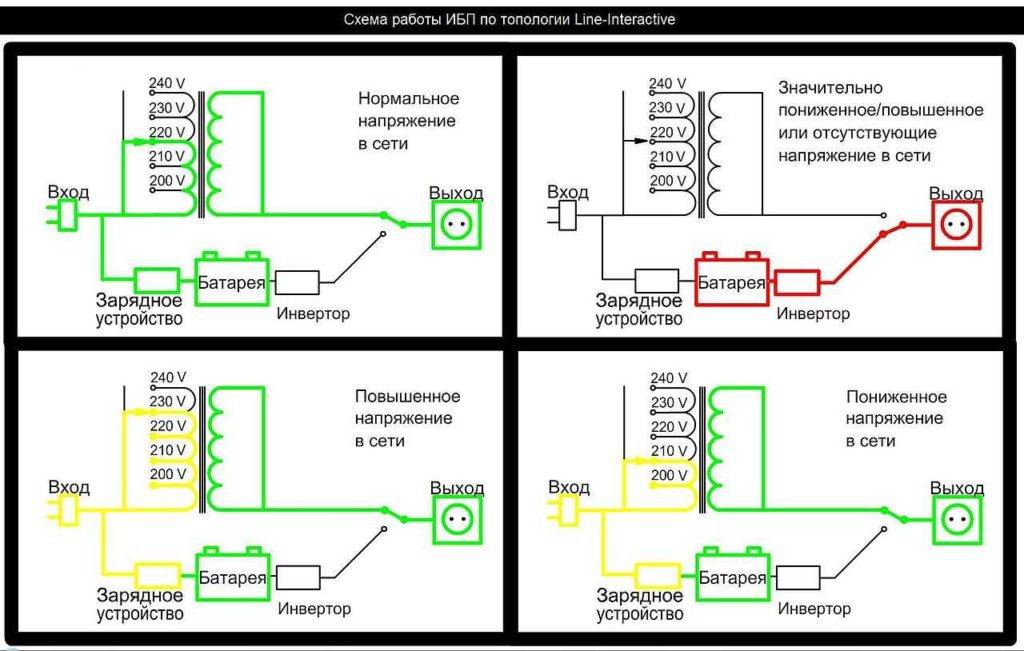

Схема интерактивного ибп
Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.
Инверторные

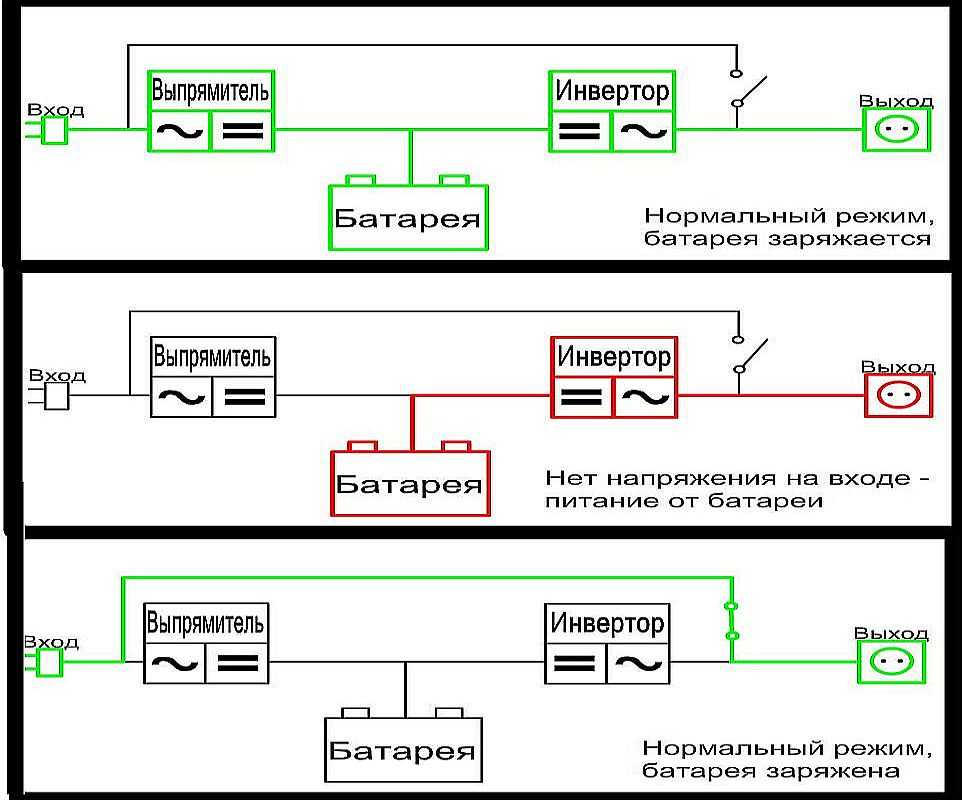

Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.
Внешний вид инверторного ибп
Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.
Советы профессионалов при выборе ИБП для котлов
Самое главное при правильном подборе ИБП рассчитать мощностные характеристики
Для расчета, пусковую мощность электронасоса и вентилятора находят в техпаспорте, обращая внимание на класс энергоэффективности от A до G. Профессионалы советуют увеличивать мощность потребления на пять для всех классов, за исключением A – для него показатель увеличивается в 1.3
Далее суммируется общая потребленная мощность котлоагрегата и вспомогательного оборудования и умножается с запасом на 1.2.
Например:
- Котлоагрегат -200 Вт;
- электронасос с класса C – 40 Вт;
- вентилятор с классом А – 30 Вт.
200+ 40х5 +30х1.3 = 403.3 Вт
Минимальное значение мощности ИБП:
403.3х1.2= 484 Вт
Можно ли устанавливать On-line ИБП для электропитания котла
Бытует мнение о том, что off-line ИБП не могут применяться для аварийного электропитания котлоагрегатов по той причине, что у них чрезвычайно большой период переключения на АКБ. Вообще-то это не совсем правильно, что можно легко доказать. Для этого нужно вынуть вилку электропитания котла из сети. Обычно время переключения такого устройство не превышает полусекунды, а агрегат не сообщает о сбое, поскольку не способен уловить такое мгновенное отключение. Даже если оно составит 50мс, то при любых обстоятельствах, это будет намного меньше, чем выполненное ручным способом.
Единственно чем действительно огорчает система off-line ИБП — она лишена функции стабилизации. Притом, что отдельные модификации обладают 2-мя ступенями для корректировки выходного напряжения, тем не менее, переход, как правило, производится с применением реле и оптимально подходит для вариантов, когда напряжение устойчиво высокое или низкое. В том случае, когда оно непрерывно скачет, то очень скоро выработается ресурс реле прибора, в особенности, когда он работает на предельной мощности. В данном случае рекомендуется встроить стабилизатор напряжения в схему электропитания котла до ИБП.
Почему недопустимо применять компьютерный ИБП для аварийного электропитания котлов
Базовые моменты, которые препятствуют использованию ИБП компьютера для аварийного электропитания отопительного котла:
- Резерв UPS является преградой для функционирования котлоагрегатов из-за малой емкости внутренних батарей, и как следствие вызывают ограничение аварийного периода работы отопительной системы. Кроме того в этом приборе отсутствует требуемая защита трансформаторов от перегрева. Урегулировать проблему возможно использованием внешних мощных АКБ с системой активного охлаждения.
- Слабое зарядное устройство. Установка наиболее мощных АКБ продлевает период заряда, что сможет стать неувязкой при подаче электричества по разному котловому электрооборудованию.
- Параллельное либо последовательное подсоединение аккумуляторов. Существует мнение, что последовательность соединения предполагает предварительную балансировку аккумуляторов.
- Необходимость калибровки ИБП впоследствии смены батарей на наиболее мощные. В определенных модификациях калибровка допускается нажатием клавиши, в иных – через меню управления. Ошибочная калибровка воспроизводит неточное представление процентов оставшегося заряда, что скажется на работоспособности устройств, присоединенных к интерфейсным разъемам корпуса.
Выбор инверторов
На всякий случай скажу, что инвертор – это и есть по сути бесперебойник, если не считать подключенные отдельно АКБ. Это важнейший компонент системы, преобразующий постоянный ток аккумулятора в потребительский переменный (220 В).
Специалисты советуют применять модели класса CPS (в частности, 3500, 7500 и 5000 PRO).
В предыдущем разделе мы говорили о том, как можно собрать инвертор собственными руками из компьютерного бесперебойника. Но отрегулировать его работу без опыта и специальных приспособлений сумеет далеко не каждый.
Вообще для сборки ИБП подойдет далеко не каждый инвертор. Эти устройства производятся различной мощности, дизайна, отличаются по способу передачи сигнала. В нашем случае оптимальным выбором станет модель инвертора 12 на 220 В. При этом, в зависимости от характеристик котла, можно выбрать модель с максимальными либо минимальными характеристиками (300 Вт и 600 ВТ соответственно).
Надо сказать, что в этом сатье мы лишь поверхностно касаемся выбору инвертора, более подробно читайте на нашем сайте переходя по ссылки ниже

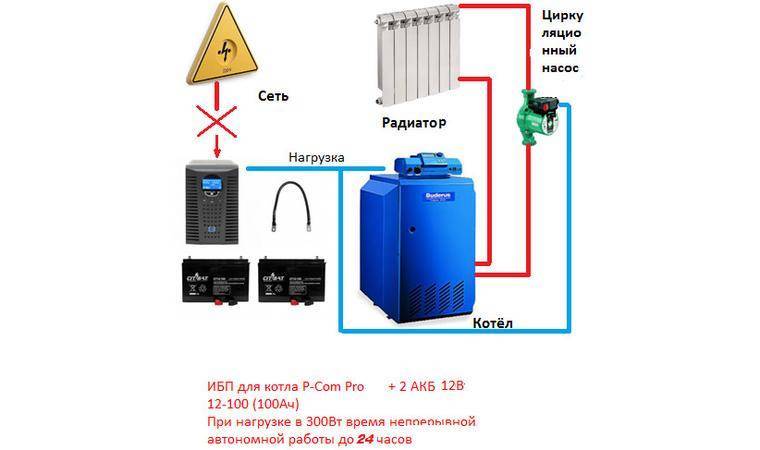

Итак, установить ИБП на котел – задача не самая сложная. И справившись собственными силами с этой задачей, вы в дальнейшем сумеете без особых затруднений проводить плановое техобслуживание системы, выполнять различный мелкий ремонт. Чаще всего потребуется замена аккумуляторов, а также регулярно контролировать техническое состояние всей системы в целом.
Что касается места для бесперебойника, то удобнее всего поместить его в подвале либо полуподвале, чтобы не заполнять полезный объем верхних помещений
Очень важно найти для устройства сухое помещение, поскольку влага крайне опасна для его контактов, поэтому настоятельно рекомендуется поставить устройство в специальный шкафчик с плотно закрывающейся дверцей
Как выбрать ИБП?
Выбирая для газового нагревателя резервный источник бесперебойного питания, необходимо отталкиваться от потребляемой котлом мощности. Чем он больше расходует электроэнергии в процессе нагрева теплоносителя, тем более емкая нужна АКБ. Иначе время автономной работы окажется слишком маленьким. Отключения электричества иногда длятся по несколько часов. Если емкости бесперебойника будет хватать всего на несколько десятком минут, то толку от него ноль.
Существует три критерия выбора ИБП для газового отопительного оборудования:
Мощность водогрейного котла;
Тип АКБ;
Время работы от источника.
Подбираемая мощность зависит не только от самого котла. Если в системе есть циркуляционный насос и иные энергозависимые приборы, без которых нормальное функционирование обогрева невозможно, то это обязательно нужно учесть. Их потребление также надо прибавить к параметрам бойлера. Существующие схемы отопления частного дома своими руками очень разнообразны, в них часто присутствует огромное количество «умной автоматики». Однако все эти девайсы потребляют электричество.
Использовать для организации бесперебойного питания газового котла автомобильные аккумуляторные батареи нельзя. Технически их можно подсоединить. Однако они изначально рассчитаны на совершенно иные рабочие режимы. Конструктора в них закладывали необходимость кратковременной выдачи тока при пуске двигателя автомашины.
Если ими укомплектовать рассматриваемый UPS, то долго автомобильные аккумуляторы при постоянных нагрузках не прослужат. Большинство из них просто боится глубокого разряда. Плюс испарения электролита недопустимы в жилых помещениях.
Для котлов на газу следует брать АКБ, сделанные по технологии AGM либо GEL. В первых электролит из-за примененных при изготовлении решений просто не испаряется, а во вторых вместо него между пластинами батареи налит специальный гель.
Чтобы рассчитать емкость ИБП в конкретном случае, следует перемножить часы (на сколько у вас обычно отключается свет) и мощность котла (по техпаспорту), а затем поделить их на коэффициент 8,65. Например, для автономной работы в течение 12 часов нагревателя на 24 кВт с потребляемой мощностью электроэнергии в 130 Вт требуется одна батарея на 24 В либо две по 12 В. С=(150*12)/8,65=180 ампер-час. Большинство АКБ 12 В обычно идут на 100 А*ч, поэтому их необходимо будет две.
При выборе аппарата для бесперебойного питания котла также следует смотреть на:
Наличие пометки «чистый синус»;
Параметры тока заряда (от 4 до 20 А);
Время переключения на аккумулятор (от 0 до 1 секунды).
Чем больше ток заряда, тем быстрее заполнится энергией АКБ. Однако слишком быстрая зарядка некоторым батареям противопоказана. Если котел оснащен точной электроникой, то время перехода с сети на аккумулятор должно равняться нулю. Задержки и перерывы в электропитании здесь недопустимы.
Основной момент – это «чистый синус». Если в техпаспорте ИБП прописано «аппроксимированная синусоида» или «ступенчатая аппроксимация синусоиды», то такой бесперебойник предназначен для компьютеров и телевизоров. Запитывать с него газовый котел нельзя.
Для энергопитания как электродвигателей циркуляционных насосов, так и горелок требуется напряжение точно синусоидальной формы. При нечеткой синусоиде в электромоторе возникают паразитные токи, порождающие перегрев и прогорание изоляции обмотки. А запальным электродам горелки такой питающий вольтаж вовсе категорически противопоказан.
Как подобрать бесперебойник для газового котла
Необходимые данные для выбора ИБП описаны в эксплуатационной документации газовых котлов. Подбор оборудования осуществляется по техническим параметрам автоматики. На выбор подходящего бесперебойника влияют следующие параметры:
- Расчёт мощности UPS – при вычислении учитывается активная (фактическая) и реактивная нагрузка. Коэффициент потребляемой мощности включает потребление напряжения циркуляционными насосами и автоматикой котла. Полученный результат следует увеличить в три раза.Подобрать мощность ИБП для обеспечения бесперебойного электропитания газового котла с учетом пусковых токов лучше с помощью специалистов или он-лайн калькуляторов.
Время автономной работы – устройства с длительным временем работы снабжены литиевыми аккумуляторами большой емкости. В технической документации UPS описано, сколько времени батареи смогут поддерживать автономную работу котла. Тип монтажа – блоки имеют настенный и напольный вариант установки. Как правило, стационарные инверторные модели имеют больший вес, по причине встроенного трансформатора. Модели AVR и Off-line изготавливаются как в настенном, так и напольном варианте. Принцип работы – лучшие ИБП, это инверторные модели, использующие двойное преобразование напряжения. Возможность подключения дополнительных аккумуляторов. Оборудование с маркировкой LT (Long Time) имеет функцию, позволяющую подключать и контролировать дополнительные аккумуляторные емкости. В результате можно продлить время автономной работы газового котла. Предназначение – не существует моделей, предназначенных исключительно для поддержания работы автоматики газовых котлов. Современные источники бесперебойного питания выпускаются для компьютерной техники, охранных и пожарных систем, сигнализации и т.д. Для котлов подойдет оборудование с чистой синусоидой на выходе (указано в инструкции по эксплуатации). Дополнительные особенности – для большинства котлов подойдут ИБП исключительно со сквозной (гарантированной) нейтралью, или говоря простым языком, отсутствием разрыва «ноля». Если этого свойства нет в бесперебойнике, фаза с нулем поменяются местами, что приведет к отключению автоматики котла и сбросу настроек.
Учитывая информацию, приведенную в этой статье, с газовыми котлами рекомендуется использовать ИБП, соответствующий следующим требованиям:
- Нулевое время переключения.
Чистая синусоида на выходе. Наличие сквозной нейтрали. В качестве дополнительного бонуса будет возможность подключения дополнительных АКБ.
Чтобы обеспечить длительную и безопасную эксплуатацию газового оборудования, стоит выбрать источники бесперебойного питания для газовых котлов с нулевым переключением (модели инверторного типа). Материальные затраты в данном случае вполне оправданы.
ИБП от компьютера для газового котла
Только не путайте данный бесперебойник с ИБП для компьютера. В компьютерном варианте используются встроенные аккумуляторы.
Они не дают той полной автономной работы, которая требуется. Поэтому, если вы думаете ”куплю летом помощнее UPS для компа, а зимой через него буду подключать котел”, это заблуждение и ошибка.
Даже если кто-то вам посоветует собрать схему компьютерного УПС с подключением от внешних аккумуляторов, не делайте этого. У компьютерных моделей аппроксимированная синусоида, что плохо скажется на работе оборудования. Но об этом подробнее чуть позже.
Для котельного оборудования требуется источник питания именно с внешними аккумуляторами. При этом, с возможностью увеличения мощности.
Они будут давать достаточное время автономной работы.
В чем заключается принцип работы ИБП? Он преобразует постоянное напряжения от аккумуляторов в переменное. В случае отключения эл.энергии, все потребители, без задержек времени, мгновенно переходят на работу от АКБ.
А при подаче напряжения от сети обратно, инвертор самостоятельно возвращается на нормальный режим питания. При этом происходит заряд разряженных батарей.
Вариант линейного бесперебойника для газового котла
Такие модели простые и не дорогие. В них не ставятся стабилизаторы напряжения. С электросети напряжение напрямую подается на выход ИБП, во время отключения сети, на выход подается преобразованное инвертором напряжение от аккумулятора. Возможности установки дополнительных аккумуляторов в подобных UPS не существует.
Линейные модели UPS для газовых котлов применять не желательно, так как в них нет стабилизатора напряжения, и при переключении с сети на аккумуляторы, прерывается напряжение на электронику газового котла в течение нескольких миллисекунд. Это может вызвать отказ электроники газового котла со всеми вытекающими последствиями.
ИБП стабилизатор с дополнительными аккумуляторами
Сводная таблица
В следующей таблице вы можете познакомиться с 9 востребованными и эффективными ИБП на рынке, которые разделены на 3 подгруппы. По названиям можно понять, что главный фактор — необходимое время бесперебойной работы.
Также мы учли отапливаемую площадь дома: чем она больше, тем выше потребляемая мощность котла и насосов. В каждой подгруппе представлены модели для домов до 100 кв.м (потребляемые мощности котлов и насосов — 100-150 и 30-50 Вт) и для 100-200 кв.м. (150-200 и 60-100 Вт).
| 1 группа: ИБП для коротких (до 2 ч) и редких (2-4 раза в год) отключений | ||
|---|---|---|
| 1. |
Идеально для: котла в небольшом доме до 100 кв.м со стабильным напряжением в сети 220 В | 11000₽ |
| 2. |
Идеально для: котлов без внешних циркуляционных насосов в небольшом доме до 100 кв.м | 10800₽ |
| 3. |
Идеально для: подключения котлов и насосов в домах 100-200 кв.м | 12900₽ |
| 2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений | ||
| 4. |
Идеально для: чувствительных котлов и насосов в домах 100-200 кв.м при нестабильном напряжении | 16800₽ |
| 5. |
Идеально для: котлов и насосов в домах 100-200 кв.м при стабильном напряжении | 12900₽ |
| 6. |
Идеально для: котлов со встроенным насосом в домах до 100 кв.м | 10325₽ |
| ИБП для совместной работы с генератором электричества | ||
| 7. |
Идеально для: бесперебойного питания котлов и насосов при нестабильном напряжении | 19350₽ |
| 8. |
Идеально для: котлов при сверхнизком напряжении и высоких требованиях к уровню шума | 17700₽ |
| 9. |
Идеально для: дорогих котлов с чувствительной электроникой | 21600₽ |
А теперь получше рассмотрим характеристики моделей, изучим отзывы покупателей и посмотрим видеообзоры.
2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений
Эти бесперебойники будут незаменимы, если вы живете в доме с нестабильным напряжением, а электричество отключают в самый неподходящий момент.
| АКБ | Энергия АКБ 12-100 | Энергия АКБ 12-200 |
|---|---|---|
| Ёмкость, А*ч | 100 | 200 |
| Цена, руб. | 13 900 | 27 400 |
Они обеспечат бесперебойную работу от 3 до 7 часов: например, этого хватит, чтобы переждать ремонт упавшего столба ЛЭП или оборванных проводов после сильного ветра. Для первых двух ИБП рекомендуем использовать АКБ на 200 А*ч. Для третьего вполне подойдет АКБ на 100 А*ч.
Остальные характеристики ИБП Pro 1000 совпадают с ИБП Pro 500. Исключением будут более высокая масса и габариты, что не повлияет на установку прибора: его можно поставить на поверхность или повесить на стену.
| Параметр | Характеристики |
|---|---|
| Мощность | 300 Вт |
| Входное напряжение | 170-280 В |
| Время переключения на аккумулятор | 6 мс |
| Форма напряжения | синусоида |
| КПД | 98% |
| Рабочая температура | от -5 до +40 °С |
| Охлаждение | естественное+принудительное |
| Подключение аккумулятора к инвертору | клеммы |
| Подключение котла к ИБП | розетка 220 В |
| Размеры | 405х385х250 мм |
| Масса | 9,3 кг |
Судя по отзывам, бесперебойник Энергии можно эффективно использовать для любых приборов — газовых котлов, автоматических входных ворот и сигнализации. Покупатели ценят быструю доставку при онлайн-заказе, универсальную установку прибора и повышенную точность выходного напряжения — погрешность не более 5%.
Познакомьтесь с техническим паспортом линейки ИБП Pro: здесь можно подробно рассмотреть, насколько информативный дисплей у инвертора.
Когда подключённая мощность к Энергии ПН-1000 выше заявленной, срабатывает защита. Например, если мощность достигает примерно 720 Вт, инвертор будет работать 30 секунд, после чего выключится. У линейки Pro при аналогичной перегрузке защита сработает через 1 минуту. Чем выше перегрузка, тем быстрее срабатывает отключение прибора — это можно проследить в характеристиках.
Скорости переключения инверторов с сети на АКБ тоже разная. У линейки ПН он происходит за 8 мс против 6 мс у линейки Pro. Поэтому для дорогих котлов с чувствительной электроникой больше подходит вторая линейка.
| Параметр | Характеристики |
|---|---|
| Мощность | 600 Вт |
| Входное напряжение | 155-275 В |
| Время переключения на аккумулятор | 8 мс |
| Форма напряжения | синусоида |
| КПД | 98% |
| Рабочая температура | от -5 до +40 °С |
| Охлаждение | естественное+принудительное |
| Подключение аккумулятора к инвертору | клеммы |
| Подключение котла к ИБП | розетка 220 В |
| Размеры | 210х160х340 мм |
| Масса | 7,8 кг |
Главное, что привлекает покупателей в этом инверторе — качественная сборка от отечественного производителя, адекватная цена и высокий КПД. Из минусов — 10% погрешность выходного напряжения 220 В, что впрочем регламентируется нашими законами как норма.
В видеообзоре владелец Энергии ПН-1000 тестирует работу прибора под нагрузкой. Также он демонстрирует информацию на дисплее — какое напряжение даёт инвертор при работе от сети, а какое — от АКБ.
Инвертор быстро переключается на АКБ — для этого ему нужно не больше 4 мс. Поэтому производители разрешают подключать его к приборам любого типа, и котлы с насосами не исключение. Инвертор заряжает севшие батареи до 100% за 8-12 часов: это один из лучших показателей среди рассматриваемых моделей в статье.
| Параметр | Характеристики |
|---|---|
| Мощность | 300 Вт |
| Входное напряжение | 145-275 В |
| Время переключения на аккумулятор | 4 мс |
| Форма напряжения | синусоида |
| Рабочая температура | от 0 до +40 °С |
| Охлаждение | принудительное |
| Подключение аккумулятора к инвертору | клеммы |
| Подключение котла к ИБП | розетка 220 В |
| Размеры | 129х189х359 мм |
| Масса | 11 кг |
Особенности ИБП для газовых котлов
Есть два типа устройств бесперебойного питания:
- Устройство по умолчанию работает в режиме пропуска энергии, не изменяя её параметров, а если сигнал пропадает, то автоматически происходит переключение на питание от аккумуляторов.
- Второй тип ИБП изначально преобразует электроэнергию, приводя её к оптимальному виду, то есть «выравнивает» характеристики. В аварийной ситуации также переходит в режим питания от встроенных батарей.
Напряжение изменяется в 2 этапа:
- сначала трансформация из переменного 220В в постоянный 12В;
- второй шаг: постоянный ток снова превращают в переменный 220В и 50 Гц.
Это необходимо для получения максимально «сглаженных» параметров тока, которые позволяют продлить срок службы электрическим элементам котельного оборудования. Причём аккумуляторы должны постоянно подзаряжаться.
Устанавливать ИБП первого типа следует, если только владелец уверен в том, что параметры сети в пределах нормы, или когда на входе в дом уже стоит общий стабилизатор.
В остальных случаях рекомендуется использовать ИБП со «сглаживающей» схемой. Как свидетельствуют сервисные фирмы, высок процент поломок именно из-за проблем с качеством подаваемой электроэнергии.
Можно ли использовать бесперебойники для компьютеров
Имеют значения параметры напряжения, подаваемого потребителю в газовый котёл. Нужна правильная синусоидальная форма входящего сигнала и совпадение по фазе.
Именно поэтому использовать бытовой (компьютерный) ИБП не рекомендуется, только в крайнем случае на непродолжительное время.
Как рассчитать ИБП
Большинство котлов и насосов не потребуют большой мощности ИБП. В среднем понадобится 300—350 Вт если насос один, на два — 450—550 Вт
А также следует обратить внимание на ёмкость аккумуляторов и мощность зарядного устройства для ИБП. Если ток заряда умножить на 10, получим максимально возможную ёмкость батареи, которую «потянет» зарядка в ампер-часах
Аккумуляторы допустимо использовать или гелиевые, или обычные. Первый тип хотя и безопасен, но стоимость в 2—3 раза выше, чем на обычные автомобильные аккумуляторы. Но здесь лучше не экономить: ёмкие автобатареи не могут стоить слишком дёшево. При ёмкости аккумуляторов около 50А/ч длительность автономной работы будет около 8 часов, а при 95—100А/ч около 24 часов.
Внимание! Мощность зарядного устройства должна примерно соответствовать ёмкости батарей
Виды источников бесперебойного питания
Теперь вы знаете, что бесперебойник обеспечивает стабильное выходное напряжение
Это важно для нормальной работы узлов и деталей техники: насоса, клапанов, модулей. Но это не значит, что можно использовать любое устройство
Например, компьютерный источник не подойдет для котла отопления, потому что его автономный режим длится всего 10–15 минут. К тому же для фазозависимого агрегата важна правильная «фазировка» цепи.

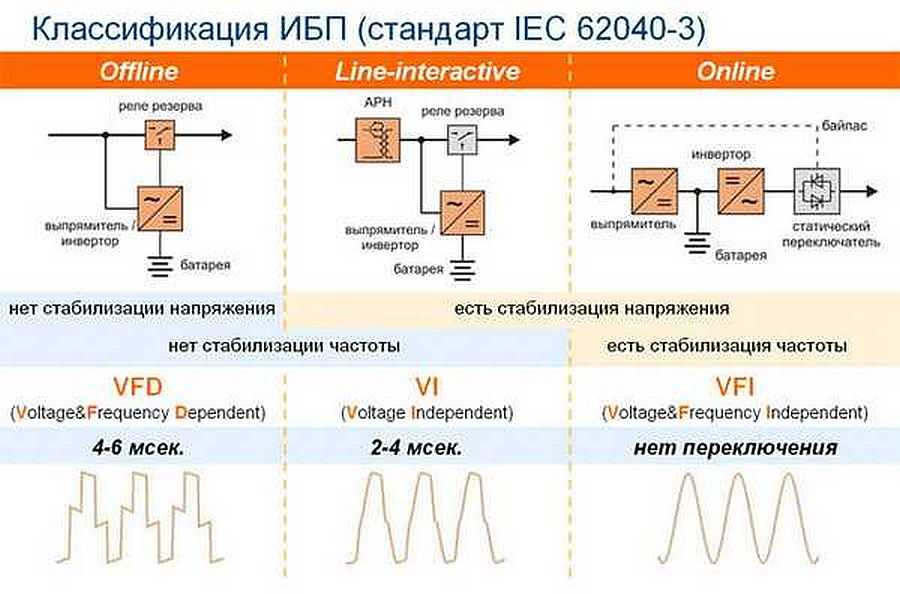

По техническому устройству бесперебойник делится на три вида:
Off-line (офлайн). Самые простые модели. Работа их также проста: в настройках установлено максимальное и минимальное напряжение. Когда значения в сети пересекают эту отметку, реле переключается на батареи. Как только показания нормализуются, происходит обратное переключение с аккумулятора на основную цепь. Минусом устройства является задержка переключения, отсутствие стабилизатора. Плюсом — простое подключение и низкая стоимость.
Line-interactive (линейно-интерактивные). По сравнению с предыдущей, конструкция включает стабилизатор. Это позволяет обезопасить прибор во время скачков в сети. Line-interactive способен поддерживать технику в течение 15–20 минут. Однако реле также включается с задержкой, что на короткое время оставляет котел без электроснабжения.
Online (онлайн) с инвертором двойного преобразования. Изначально переменный ток (200 В) преобразуется в постоянный (12 В). Затем инвертор снова преобразует его в переменный, но уже с чистой синусоидой. Срабатывает устройство мгновенно. Это лучший выбор для газового котла. Но имеется один недостаток — высокая цена.
По способу установки:
- Настенного типа. Компактные устройства с АКБ, которые можно подключать выносным способом.
- Напольного. Мощные бесперебойники для большой нагрузки. В промышленных целях несколько изделий последовательно соединяются для увеличения мощности.
Вопрос в тему – стабилизатор для газового котла
Все указанные выше решения хороши, когда у хозяина нет возможности находиться все время рядом с домом и контролировать работу котла.
Если же вы никуда надолго не уезжаете и можете вручную запускать свой газовый котел, то вам пригодится более простое и бюджетное решение.
Им может стать использование инвертора с чистым синусом на выходе в качестве источника питания при отключении электричества и стабилизатор для газового котла при питании от сети в 220 вольт.
Как будет работать такая схема?
Стабилизатор для газового котла обеспечивает защиту автоматики котлового оборудования при питании от линии электропередач, сглаживает и гасит скачки напряжения и при недостаточном уровне напряжения выдает требуемые 220 вольт.
Для такой работы не подходит электромеханический стабилизатор, время его реагирования на изменение параметров напряжения слишком велико. Вам потребуется электронный стабилизатор, который позволит не только получать требуемую величину в 220 вольт при низком или высоком уровне напряжения, но и защитит электронику от помех и скачков напряжения.
Естественно, вам понадобится однофазный стабилизатор, мощность которого вы будете подбирать исходя из требуемых нагрузок по вашему оборудованию:
- Питание циркуляционного насоса (50-95 ватт)
- Питание автоматики и горелки котла (100-250 ватт)
- Питание комнатных датчиков температуры и погодозависимой автоматики.
В случае отключения электроэнергии, даже кратковременного, котел, работающий по такой схеме, выключится.
Вы подключаете к нему инвертор с чистым синусом, питаемый АКБ, и снова запускаете котел.
Сколько может стоить такое решение? Давайте посчитаем.
Самый простой стабилизатор для газового котла от зарекомендовавшего себя производителя стоит 800-900 рублей. Это для моделей от 0,5 кВа. Самый простой инвертор с чистым синусом на 0,5 кВа стоит от 2500-3000 рублей.
Что выбрать – недорогую автономность под присмотром или полную автоматику подороже – решать вам. Все доводы в пользу того или иного способа я привел выше.
И, напоследок, мой совет для тех, кто собрался выбирать бесперебойник для газового котла и читает отзывы в Интернете. Помните, что многие отзывы по моделям на Маркете и других популярных сервисах «накручены», размещены людьми за вознаграждение и публикуются менеджерами отделов продаж производителей оборудования.
Чтобы не попасть в ситуацию, когда, казалось бы, рекомендованная многими пользователями модель оказалась не такой хорошей, как ее описывали в отзывах, читайте форумы типа ForumHouse.Ru. На таких ресурсах пользователи очень быстро выводят «на чистую воду» продавцов, рекламирующих свой товар.
Типы ИБП для котлов, работающих на газе
Чтобы выбрать источник бесперебойного питания для газового котла, необходимо разобраться какие разновидности ИБП существуют. От типа бесперебойника зависит не только удобство эксплуатации и его стоимость, но и функциональные возможности устройства.
Принято классифицировать приборы по следующим признакам:
- Типу монтажа.
Принципу работы. Дополнительным функциям.
Главную роль в подборе бесперебойника играют технические параметры.
Подбор ИБП осуществляется по параметрам автоматики котла, а также рекомендациям производителей отопительной техники.
Обычные Off-line ИБП
Это бюджетный тип ИБП – низкая стоимость устройства объясняется отсутствием стабилизатора. Характеристиками оборудования является:
- Небольшие габариты.
Возможность напольной и настенной установки. Ограниченные функциональные возможности. Низкая стоимость бесперебойника.
Основным предназначением ИБП с маркировкой Off-line является обеспечение резервного питания в случае отключения электроэнергии. Устройство не может стабилизировать напряжение в сети.
Принцип работы блока заключается в следующем. Существует установленный порог перепада напряжения. При достижении критических показателей происходит автоматическое переключение на резервный источник питания. Если в сети долгое время отсутствует стабильность, аккумуляторы устройства сядут и прибор выключится. Поэтому UPS Off-line устанавливают только при подключении к сети со стабильным напряжением.
Модели изготавливаются со встроенной аккумуляторной батареей, что дает возможность обеспечить работу котла после отключения электричества от нескольких минут до 2-х часов.
ИБП со стабилизатором AVR
ИБП с функцией стабилизатора AVR отличается от предыдущей модели наличием простейшего выпрямителя напряжения. Аккумуляторная емкость моделей небольшая. Как правило, собственного резерва достаточно, чтобы обеспечить работу котла в течение 15-20 минут. При необходимости можно подключить внешний аккумулятор и увеличить возможность автономного режима до 8-10 часов.
Модели работают подобным на Off-line устройства образом. Главным отличием является то, что при достижении критических показателей начинают использоваться не аккумуляторы, а преобразованное напряжение в сети. Если применяется ИБП с AVR, необходимость стабилизатора напряжения отсутствует.
В качестве недостатков можно отметить низкую скорость включения стабилизатора, что не дает возможность обеспечить 100% защиту автоматики котла. Во время предельных нагрузок, на выходе получаются не стабильные показатели синусоиды.
Выбрать UPS со стабилизатором AVR для газового котла потребуется, когда бюджет ограничен, но желание приобрести UPS Off-line (практически не защищающую автоматику котла), отсутствует. Система обеспечивает безопасность газового оборудования.
ИБП для котлов Онлайн
Комплекты ИБП On-line или UPS двойного преобразования, являются одними из самых надежных и стабильных моделей. Именно ИБП On-line используют для поддержания работоспособного состояния серверных и другого электрического оборудования.
Принцип работы заключается в следующем:
- ИБП с двойным преобразованием состоят из блока питания и аккумуляторов, и инвертора.
При поступлении электричества инвертор преобразует переменный ток в постоянный, а после обратно в переменный, но со стабильной частотой и синусоидой. Если напряжение в сети отключается, инверторные источники бесперебойного питания для поддержания работы котла используют аккумуляторы. При необходимости допускается подключение внешних аккумуляторных батарей.
Онлайн устройства бесперебойного питания для газовых отопительных котлов являются лучшими по своим техническим параметрам и функциональности. Среди преимуществ:
- Моментальное переключение в рабочий режим при достижении критического порога напряжения.
Стабильный и корректный выходной сигнал. Подержание необходимых параметров напряжения.
Синусоидальный или инверторный ИБП обеспечивает максимальную защиту автоматики газового котла. Единственным недостатком устройства является высокая цена.
