Солнечные аккумуляторы: обзор различных видов, правила выбора и схема подключения

Плюсы и минусы

У всех выше приведенных типов аккумуляторов, служащих накопителями электрической энергии, для светильников, имеющих в своей конструкции солнечную батарею, присущи определенные достоинства и недостатки.

Достоинствами, в соответствии с типом устройства, являются:

Для литий-железо-фосфатных моделей:

  1. Продолжительный срок эксплуатации;
  2. Взрывобезопасность.
  3. Высокая скорость зарядки.
  4. Широкий температурный диапазон рабочих температур.

Для никель-металл-гидридных моделей:

  1. Длительные сроки эксплуатации;
  2. Способность к продолжительному хранению;
  3. Экологическая безопасность данного типа устройств;
  4. Возможность заряжать в любое время вне зависимости от текущего заряда устройства и без ущерба техническим параметрам.

Для никель-кадмиевых моделей:

  1. Продолжительные сроки эксплуатации;
  2. Способность к длительному хранению;
  3. Быстрый процесс заряда устройств.

Недостатками, выше перечисленных типов устройств, являются:

Для литий-железо-фосфатных, аккумуляторов:

  1. Более крупные габаритные размеры и вес, нежели у литий-йонных устройств.
  • Для Никель-металл-гидридных аккумуляторов, особо выявленных отрицательных качеств, не выявлено.
  • Для никель-кадмиевых аккумуляторов:
  1. Наличие памяти;
  2. Перед новой зарядкой, должна быть выполнена полная разрядка аккумулятора;
  3. Негативное воздействие на окружающую среду.

2 Структурные схемы контроллеров

Принципиальные схемы контроллеров PWM и MPPT для рассмотрения их обывательским взглядом – это слишком сложный момент, сопряжённый с тонким пониманием электроники. Поэтому логично рассмотреть лишь структурные схемы. Такой подход понятен широкому кругу лиц.

2.1 Вариант #1 – устройства PWM

Напряжение от солнечной панели по двум проводникам (плюсовой и минусовой) приходит на стабилизирующий элемент и  разделительную резистивную цепочку. За счёт этого куска схемы получают выравнивание потенциалов входного напряжения и в какой-то степени организуют защиту входа контроллера от превышения границы напряжения входа.

Здесь следует подчеркнуть: каждая отдельно взятая модель аппарата имеет конкретную границу по напряжению входа (указано в документации).Так примерно выглядит структурная схема устройств, выполненных на базе PWM технологий. Для эксплуатации в составе небольших бытовых станций такой схемный подход обеспечивает вполне достаточную эффективность

Далее напряжение и ток ограничиваются до необходимой величины силовыми транзисторами. Эти компоненты схемы, в свою очередь, управляются чипом контроллера через микросхему драйвера. В результате на выходе пары силовых транзисторов устанавливается нормальное значение напряжения и тока для аккумулятора.

Также в схеме присутствует датчик температуры и драйвер, управляющий силовым транзистором, которым регулируется мощность нагрузки (защита от глубокой разрядки АКБ). Датчиком температуры контролируется состояние нагрева важных элементов контроллера PWM.

Обычно уровень температуры внутри корпуса или на радиаторах силовых транзисторов. Если температура выходит за границы установленной в настройках, прибор отключает все линии активного питания.

2.2 Вариант #2 – приборы MPPT

Сложность схемы в данном случае обусловлена её дополнением целым рядом элементов, которые выстраивают необходимый алгоритм контроля более тщательно, исходя из условий работы.

Уровни напряжения и тока отслеживаются и сравниваются схемами компараторов, а по результатам сравнения определяется максимум мощности по выходу.Схемное решение в структурном виде для контроллеров заряда, основанных на технологиях MPPT. Здесь уже отмечается более сложный алгоритм контроля и управления периферийными устройствами

Главное отличие этого вида контроллеров от приборов PWM в том, что они способны подстраивать энергетический солнечный модуль на максимум мощности независимо от погодных условий.

Схемой таких устройств реализуются несколько методов контроля:

  • возмущения и наблюдения;
  • возрастающей проводимости;
  • токовой развёртки;
  • постоянного напряжения.

А в конечном отрезке общего действия применяется ещё алгоритм сравнения всех этих методов.

Требования к аккумуляторам для солнечных батарей

Если стоит задача приобрести АКБ, следует подготовиться к покупке. Для этого изучаются требования к аккумуляторным батареям:

  • прибор должен выдерживать достаточное количество циклов полной зарядки и разрядки;
  • следует подбирать малообслуживаемые или совсем необслуживаемые АКБ, т.к. в процессе их эксплуатации не всегда есть возможность производить регулярный осмотр и проверку работоспособности;
  • рекомендуется устанавливать только те модели аккумуляторов для солнечных батарей, которые характеризуются небольшим током самозаряда;
  • устойчивость к негативным внешним факторам, в частности, к высоким и низким значениям температур.

Есть требования и к эксплуатации аккумуляторов. Например, глубокая разрядка и зарядка от солнечной батареи способствует сокращению срока службы АКБ.


Большая установка АКБ для солнечной батареи

Основы и состав солнечных станций

Назначение гелиопанелей — сбор и концентрация (притягивание) на себе солнечного света (ультрафиолета), преобразование его через контроллеры, инвертор в электричество и подача его через аккумуляторные батареи или напрямую в сеть 220 В (или 380 В) дома.

Излишки электричества можно продавать. Одно из преимуществ системы — полная автономность, автоматичность. Недостаток — зависимость от погоды, климата, затенения.

Стандартная цель пользователя — подобрать элементы так, чтобы они окупились за наименьший срок. Поэтому очень важна правильная сборка — от нее зависит эффективность оснащения.

Критерии выбора аккумулятора для солнечных батарей

Производители постоянно совершенствуют технологии для аккумуляторов солнечных батарей, а одинаковые цифровые показатели характеристик в действии могут проявить себя совершенно по-разному

Но следует обязательно обратить внимание на такие показатели:

  • рабочий уровень емкости;
  • ток заряда;
  • ток разряда.

При подборе АКБ следует учитывать количество самих зеленых систем, от этого будет зависеть необходимая емкость батареи. Чаще всего встречаются батареи с напряжением 12 В, исходя из этого потребуется рассчитать, какое количество АКБ потребуется соединить последовательно.

Если рабочее напряжение солнечной батареи превышает напряжение одного аккумулятора, нужно подсчитать, сколько потребуется их соединить, как правило цифра получается кратна 12. Также стоит учитывать, что при последовательном соединении аккумуляторов меняется напряжение, а емкость остается прежней, при параллельно наоборот.

Зачем нужны аккумуляторы в системах на солнечных батареях

Поскольку солнечное излучение величина не постоянная и, если вы не подключены к центральной электросети или подключение не стабильное, недостаточно иметь просто солнечные батареи. Вам нужно где-то хранить энергию и наличие надежных аккумуляторных батарей, поможет вам сохранить электроэнергию, которую ваши солнечные панели производят в течение дня. Аккумуляторы имеют решающее значение, чтобы использовать вашу систему в рабочем состоянии в любое время суток. С неправильно подобранным банком аккумуляторов, вы сможете воспользоваться солнечной энергией только тогда, когда солнечные батареи ее производят, а при заходе солнца аккумуляторы могут быть не способны выдать необходимую мощность. При отсутствии хороших аккумуляторных батарей вам придется бороться с недостатком энергии, особенно если в сети электроснабжения есть перебои или она попросту отсутствует.

Свинцово – кислотные, в том числе AGM и GEL и литиевые аккумуляторы, набирающие популярность, на сегодня наиболее востребованы для электроснабжения, найдем их отличия и определим преимущества или недостатки.

Инвертор

Способы подключения солнечных батарей могут быть разными, но подбор параметров частей системы имеет общие принципы. Рассмотрим, как подобрать инвертор для СЭС разных типов.

Электростанция полностью автономного типа. Такая система не подключена к сети Энергосбыта (внешней магистрали), пользователь получает все электричество только от панелей. Подойдет инвертор off-grid. Эти автономные модели могут быть одно и трехфазными, способны преобразовывать постоянный токи разного вольтажа 12, 24, 48, 96 В и выше. Данные изделия самые дешевые (25–600 долл.), но это не означает их неэффективность — для не особо требовательной сборки указанного типа они подойдут, нет смысла брать более дорогие изделия, так как их потенциал не будет использоваться.

Схема с подключением к центральной сети. СЭС работает как автономно, так и совместно с главной магистралью. Но без аккумуляторов. Тут подойдет инвертор on-grid:

  • регулирует забор электричества, но не из АКБ, а из сети Энергосбыта, если модули не выдают достаточного его количества;
  • отправляет излишки продуцируемой энергии в центральную сеть, например, для продажи «по зеленым тарифам».

Стоимость изделия on-grid 200–20 000 $. Зависит от мощности конкретной модели, например, для устройства на 3–6 кВт — 2000 $, на 1000 кВт — 15 000 $ и выше. Для дома хватит 5 кВт.

Аккумуляторно-сетевая СЭС — самый распространенный оптимальный тип: вырабатывается энергия для запитывания приборов дома, излишек накапливается в АКБ, которые отдают заряд ночью и/или когда модули не справляются с нагрузкой, а также в центральную сеть для продажи. Если система из-за возросших потребностей не справится с нагрузкой, то предполагается забор энергии из магистрали Энергосбыта. Для таких условий подойдет модель hybrid (с сетевыми функциями). Цена начинается с 500–600 $ и до около 20 000 $.

Иные параметры

Дальше кратко подбор инвертора по иным критериям, которые необходимо учесть перед тем, как подключить солнечную панель.

ПараметрОписание
МощностьЗависит от номинала по мощности СЭС, связанной со стороной от постоянного тока и максимумом нагрузки — от переменного.
Надо взять полное значение по мощности СЭС (допустимая погрешность 90–120%) и мощность всех приборов при их одновременном включении. Первая характеристика указана в ТД панелей, по второй считают не просто кВт, а совокупное пиковое (пусковое) значение, которое может превышать рабочее в 5–7 раз.
Из-за перегрузки во время запуска даже на 2–3 сек. инвертор не запустится.
По напряжениюРекомендованное соотношение (вольтаж/мощность СЭС):

  • 12 В /600 Вт;
  • 24 В/ 600…1500 Вт;
  • 48 В/ больше 1500 Вт.
КПДЭто малозначимый параметр — все современные изделия имеют 90–95% КПД. Энергопотребление прибора не должно быть большим 5–10% проходящей через него энергии.
Вес1 кг — 100 Вт.
Качественный прибор не может быть легким, так как чем он мощнее, тем больше трансформатор и его медные обмотки.
Меандровые, синусоидальные типы сигналаМеандр (прямоугольная форма) — дешевый, не защитит полностью от скачков напряжения. Плохо влияет на индуктивные нагрузки, например, на компрессор, насосы кондиционеры, стиралки. К нему ставят дополнительные стабилизаторы.
Чистая синусоида — дорогое изделие, колебания очень плавные, только такая модель рекомендована без оговорок для частного дома для запитывания перечисленных выше и всех других приборов.
Квазисинусоид — тут применен компромисс, грубо говоря, имитация чистой синусоиды, подойдет для таких же целей, как в предыдущем пункте, прибор менее качественный, но дешевле.
1 или 3 фазныйТрехфазный можно поставить и на 1 и на 3-фазную сеть. Однофазный — только на такую же систему.

Количество инверторов

Теоретически 1 прибора, если он подобран правильно под мощность, другие параметры, хватит для всей СЭС. Но при большом количестве пластин в нескольких линях желательно на каждую ставить свой инвертор. Причина в том, что нестабильность одной ветки (расположенность на чуть ниже освещаемой стороне) негативно влияет на общий инвертор, КПД понизится. А с отдельными такими устройствами этот недостаток нивелируется.

Хороший вариант — модель для нескольких отдельных MPPT входов (2– 4 и больше). Но цена такого оснащения часто неоправданно высокая.

Уровни мощности и напряжения солнечных источников питания

Выбрать солнечный источник питания для автомобиля просто, и процесс мало чем отличается от выбора обычного аккумулятора:

  • Показатель уровня напряжения — как минимум 13 В, потому что U (в случае, если зарядка АКБ полная), показывает около 12,7 Вольт.
  • Мощность источника питания. Бывают портативные панели для зарядки аккумулятора с выходным U 12 вольт и показателем мощности 7 Вт. Соответственно, уровень тока у этой АКБ будет небольшим, примерно полампера. Мощность — условный критерий при инсоляции от солнца в количестве 1000 Ватт на один квадратный метр. Даже если солнце будет светить ярко, при условии нагрузки ток будет составлять меньше 0,3 ампера (от солнечной панели в 7 Вт и 12 В).

Если все правильно рассчитать, окажется, что аккумулятор автомобиля при таких условиях будет стоять на зарядке очень долго: около 100 часов, а может и больше. Следовательно, солнечной панели мощностью 7 Вт вам точно будет недостаточно. И не стоит прислушиваться к заявлению особенно назойливых рекламщиков или продавцов по поводу того, что этого показателя хватит. Для того чтобы полноценно зарядить аккумулятор в максимально короткое время, вам понадобится солнечная панель, как минимум, в 40 Вт мощности.

Также вам понадобится приобрести подходящий кабель и несколько зажимающих устройств- «крокодилов» для правильного подсоединения к аккумулятору автомашины. Схема подсоединения проста: либо через вилку к прикуривателю, либо «по прямой», на клеммы АКБ. Зажим и кабель не всегда входят в основную комплектацию поставки. Чаще всего они покупаются отдельно, либо можно сделать их для вашей батареи своими руками. Кстати, солнечные панели Freedom — одни из немногих, которые укомплектованы и кабельными шнурами, и «крокодилами».

Инструкции по подключению аккумулятора для солнечных батарей

АКБ при установке солнечных батарей имеют свое место, которое четко определено инструкцией, но следует знать, как подключить солнечную панель к аккумулятору. Соединение с самой зеленой системой выполняется через контроллер, регулирующий загрузку и разгрузку, а с другой стороны АКБ соединяется с инвертором, способным преобразовать ток.


Схема соединения аккумуляторов для солнечной системы

Необходимый инвентарь

При самостоятельной установке и подключении зеленой системы потребуется приобрести

  • панели зеленой системы или фотоэлектрические пластины;
  • контроллер заряда, он обеспечит нормированный выход напряжения из аккумулятора;
  • собственно, сам АКБ;
  • инвертор, способный преобразовать низковольтный ток в необходимый для потребления электроприборами.

Для установки блоков аккумуляторов используют металлические настилы, покрытые полимером. Для подключения потребуется только отвертка. Предварительно следует изучить схему подключения солнечной батареи к аккумулятору с контроллером.

Схема установки

В первую очередь следует подключать контроллер и АКБ, для этого используют клеммы на первом и провода, входящие в его комплект. В первую очередь провода соединяются с контроллером, затем с аккумулятором. Для определения правильного подключения следует воспользоваться дисплеем контроллера. Все параметры сразу на нем отобразятся.

После этого приступают к подключению контроллера к самим батарея и АКБ к инвертору. Третья пара клемм на инверторе предназначена для подключения ночного освещения, в отсутствие необходимости их можно не использовать.

Преимущества в использовании аккумуляторных батарей

Преимущества, которыми обладают почти все аккумуляторы – это их отличные эксплуатационные качества и высокая надежность в работе. Тем не менее, большой вес и невысокая энергоемкость делают эти источники уязвимыми. Так, удельный вес аккумулятора составляет 450 кг/кВт. Это означает, что обычная цинковая баратея при оптимальной емкости 300 Ач может весить около 100 кг.

Однако, без аккумуляторов ни одна из солнечных батарей работать не сможет – ведь потребленную от солнца энергию ей необходимо где-то накапливать, а потом вырабатывать в напряжение и ток, для стабильной работы электроприборов и техники.

Поэтому промышленностью разрабатываются и внедряются в эксплуатацию солнечные батареи с аккумуляторами различных типов и видов, которых способные удовлетворить буквально все потребности, как в быту, так и в народном хозяйстве. Как выбрать внешний универсальный аккумулятор для работы солнечных батарей и не ошибиться?

Солнечная батарея для зарядки ноутбука и планшета — советы

Чтобы зарядить мобильный телефон достаточно 9v выходного напряжения источника питания. Для зарядки ноутбука потребуется более мощное устройство с выходным напряжением не ниже 12v.

Аккумуляторы на солнечной батарее, предназначенные для подзарядки ноутбуков, способны также заряжать мобильные телефоны и GPS навигаторы. Поэтому, при вылазке на природу, они автоматически становятся универсальным источником энергии.

Солнечные батареи – это портативные генераторы, преобразующие энергию солнца в электрический ток. Основа конструкции – раскладывающаяся солнечная панель.

В сравнении с традиционными устройствами автономного питания, такими, как динамо-машина или внешний аккумулятор, блоки питания на основе солнечный батарей обладают более высокой надежностью.

А неиссякаемое количество энергии и малый вес делают их незаменимыми во многих случаях. При правильной эксплуатации и отсутствии повреждений устройство профессионального типа может прослужить до 30 лет.

Для гарантированной зарядки ноутбука необходимо подбирать модели, мощность которых превышает 24v. Некоторые нестандартные модели могут не стыковаться с зарядными устройствами. В этом случае потребуются дополнительно приобрести соответствующие переходники.

Виды солнечной зарядки

Существует три основных вида зарядных устройств на солнечных батареях:

Напряжение на выходе батареи должно превышать входное напряжения ноутбука. Например, если входное напряжение ноутбука 18v, выбираем солнечную батарею с выходным напряжением 18v-20v.

Повышенное напряжение может привести к неисправности входного адаптера, поэтому такой способ является самым опасным из всех видов зарядки. Однако, отсутствие встроенного аккумулятора в солнечной батарее значительно снижает вес устройства, что может оказаться решающим фактором при подборе снаряжения для длительного похода или профессионального туризма.

Этот вариант значительно безопаснее. Пользователю надо только правильно подобрать преобразователь, способный обеспечить на выходе требуемые параметры питания. Надо заметить, что если батарея способна при благоприятных условиях выдавать выходное напряжение от 12v до 24v, то промежуточный преобразователь расширяет этот диапазон в пределах 11v – 28v.

В комплекте преобразователя обязательно должны быть переходники с разъемами для разных типов подключаемых устройств.

Зарядка от накопительного аккумулятора.

В этом случае от солнечной панели сначала заряжается промежуточный аккумулятор, входящий в комплект устройства, затем напряжение стабилизируется и подается на заряжаемый ноутбук. Использование встроенных стабилизаторов повышает удобство и безопасность работы.

Например, комплект поставки может быть такой: солнечная панель, аккумулятор, разъемы для подключения ноутбуков, разъемы для подключения мобильных телефонов, блок питания от сети, сумка.

Возможность регулировки напряжения на выходе позволяет подключать многие типы устройств.

Встроенный аккумулятор полностью заряжается за 4 часа при питании от сети, а от солнца – до 25 часов, в зависимости от уровня освещенности солнечной панели.

Способы зарядки встроенного аккумулятора:

  • oт сети 220v;
  • oт солнечной панели;
  • oт автомобильного прикуривателя через переходник.

Стоит учесть: перед зарядкой ноутбука обратите внимание на входные параметры V, A, W (напряжение, ток, мощность), указанные на блоке питания ноутбука. После чего установите нужные значения на солнечной батарее

Убедитесь в индикации нужного индикатора и подсоедините ноутбук к зарядке.

Обязательно обращайте внимание на переключатель низкое — высокое напряжение, чтобы не подключить, например, мобильный телефон к высокому напряжению

Виды фотоэлементов

Основная и довольно сложная задача – найти и купить фотоэлектрические преобразователи. Они представляют собой кремниевые пластины, которые преобразовывают солнечную энергию в электричество. Фотоэлементы делятся на два типа: монокристаллические и поликристаллические. Первые более эффективны и отличаются высоким КПД – 20-25%, а вторые всего до 20%. Поликристаллические фотоэлементы ярко синие и менее дорогостоящие. А моно- можно отличить по форме – она не квадратная, а восьмиугольная, и цена на них выше.

Если паять получается не очень хорошо, то для подключения солнечной батареи своими руками рекомендуется приобретать готовые фотоэлементы с проводниками. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

Выбор поддержанных АКБ

Многие потребители склонны думать, что своё предпочтение лучше отдать поддержанным панелям, но не новым изделиям. Но, даже в этом случае нужно знать, какой выбрать аккумулятор для солнечных батарей, чтобы он соответствовал всем поставленным требованиям

Особое внимание нужно обратить на щелочные тяговые модели, которые отличаются своей долговечностью и качеством

Избежать неправильной покупки можно в том случае, если внимательно рассмотреть состояние клемм: наличие кристаллообразного налёта белого или же медного цвета свидетельствует о том, что аккумулятор скоро выйдет из строя. Прежде чем подсоединить батарею к солнечной панели, её нужно зарядить через слабый ток (на 50% ниже рекомендуемого производителем).

Для стабильной работы станции нужно учитывать следующие показатели батареи:

  • Низкий процент саморазряда.
  • Большой диапазон температур.
  • Отсутствие необходимости энергоёмкого обслуживания.
  • Большой ток.
  • Оптимальные показатели времени зарядки и разрядки.
  • Хорошая ёмкость.
  • Устойчивость к частому повтору циклов заряд-разряд.
  • Масса, габариты.

Соединение аккумуляторов

Перед покупкой аккумуляторов вам нужно выяснить их количество. Важную роль будет играть способ их соединения. Главная задача – найти наилучшую конфигурацию для производства нужной емкости и напряжения. Существует два основных способа подключения аккумуляторов в цепи: параллельный и последовательный. При последовательном соединении напряжение аккумулятора увеличивается, а при параллельном растет сила тока. Последовательные и параллельные соединения могут быть объединены для получения необходимых значений напряжения и емкости (так называемое, комбинированное соединение).

Выше мы писали, что определить необходимое вам количество АКБ можно, поделив емкость вашей системы на номинальную мощность ваших аккумуляторов. На самом деле многое зависит от того, каким образом вы соединяете всю систему. Также учитывайте некоторые нюансы. Например, если к уже работающему аккумулятору параллельно подключается новый, это может привести к ухудшению работы цепи и снижению срока эксплуатации системы в целом. По этой же причине нежелательно соединять между собой в цепь аккумуляторы разной емкости. Бытует мнение, что в идеале для эффективной работы солнечной батареи предпочтительнее использовать длинную цепь аккумуляторов, соединенных между собой последовательно. К сожалению, это не всегда возможно из-за требований по напряжению и емкости.

Оптимальный температурный режим

Любые батареи крайне негативно переносят резкие перепады температуры, это касается тех случаев, когда температура превышает отметку +45 ˚С или же понижается до -20 ˚С. Из-за того, что панели могут подвергаться внезапному нагреву и даже самовоспламенению, их строго запрещено держать возле открытого огня. Стоит отметить, что попадание каких-либо атмосферных осадков или обычной проточной воды на батарею просто недопустимо, так как могут возникнуть токи саморазряда, которые спровоцированы дополнительными цепями электроэнергии.

Специалисты привыкли различать аккумуляторы для солнечных панелей по типу конструкции корпуса:

  • Герметические модели, использующие замкнутый цикл. Они могут быть малообслуживаемыми (требуют постоянного контроля и доливки дистиллированной воды), а также необслуживаемыми (отличаются высокой чувствительностью к перезаряду и глубокому разряду).
  • Требующие постоянного контроля над уровнем электричества и его постоянного восстановления, когда происходит выкипание паров.

Рекомендуем: Распиновка аккумулятора и схема контроллера батареи ноутбука

Разновидности

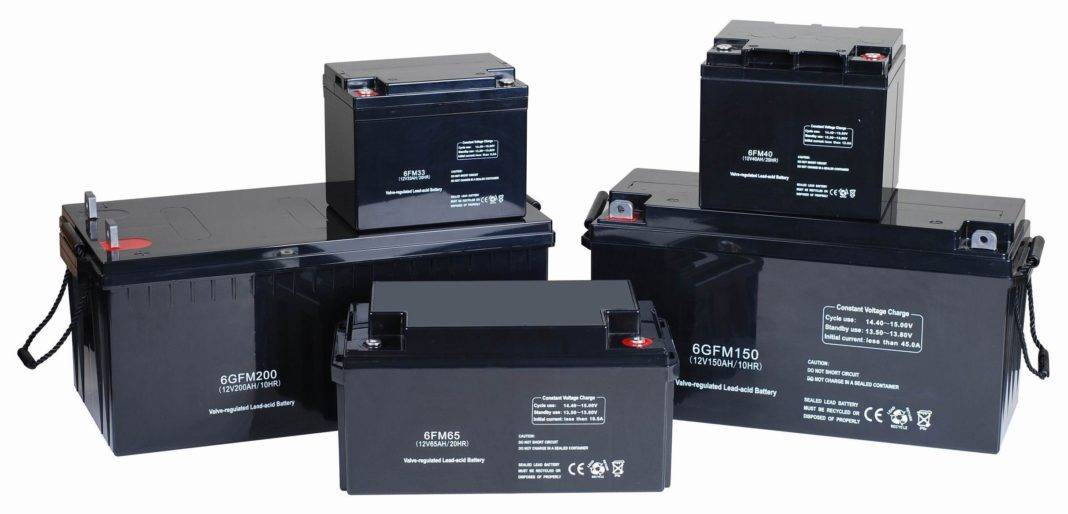

Свинцово-кислотные

Обычные свинцово-кислотные аккумуляторы Их чаще всего используют в автомашинах. Они самые недолговечные – срок их работы — 2-4 года. И хотя их иногда используют в гелиосистемах, они не очень подходят для работы в системах электроснабжения на солнечных батареях, т.к. не рассчитаны на цикличный режим работы.

AGM аккумулятор Один из наиболее дешевых вариантов, подходящих для систем с солнечными батареями. Из минусов – небольшой срок работы — 5-6 лет. Чувствителен к превышению напряжения заряда. Может работать, будучи заряженным не до конца, но полностью противопоказан перезаряд.

Гелевый аккумулятор Аккумулятор, в котором в качестве электролита используется кислота в форме геля.

Преимущества:

  • нет необходимости менять электролиты;

  • хорошо выдерживает мороз до 45 градусов;
  • он более долговечен — время работы может доходить до 15 лет;
  • самый экологичный вариант- устройство, не выбрасывающее вредные вещества в окружающую среду.

Гелевые аккумуляторы более дорогие, но удобнее в обслуживании.

Аккумулятор OPzV с использованием жидкого электролита Раз в год нужно проверять уровень жидкости, и при потребности – доливать. Большое количество циклов сохраняет работоспособность, срок службы больше, чем у гелевого. Повышенная устойчивость к глубокому разряду.

Используется чаще в профессиональных системах из-за своей высокой стоимости.

Щелочные

Вместо кислоты в них используется щелочь.

Их минусы:

  • их нужно регулярно проверять на уровень электролита и необходимость в доливе дистиллированной воды;
  • тяжелый вес и громоздкость;

  • когда они заряжаются, при выкипании выделяют водород, поэтому должны стоять в проветриваемом помещении;
  • очень маленькое напряжение.

Плюсы:

  • лучше, чем кислотные, выдерживают глубокие разряды и цикличность работы;
  • долгий срок службы – в среднем больше 15 лет.

Батареи со встроенными элементами питания

Этот тип батарей хорошо подходят для подзарядки небольшой техники – такой, как айфоны и айпады, мобильные телефоны, смартфоны, аудиоплееры, фотоаппаратура и видеокамеры. (В этой статье Вы можете прочитать о солнечной батарее для зарядки ноутбука.)

В работе используется литиевый аккумулятор, накапливающий солнечную энергию с помощью специальных панелей. Все вместе это заключено в пластик.

Подобные батареи замечательно подходят для походов и путешествий, позволяя технике работать без подзарядки в течение 10-12 часов. Обычно этого достаточно для комфортного использования любых гаджетов и устройств в походных условиях

Емкость

При расчете емкости устанавливаемых в систему солнечной электростанции аккумуляторов следует учитывать следующие параметры:

Температура эксплуатации аккумулятроных батарей – от нее напрямую зависит емкость. Емкость АКБ указывается при температуре окружающей среды в 20°С, а уже при 0°С – емкость снижается до 80%. В общем, вот таблица:

Емкость аккумулятора в зависимости от температуры

В нижней части таблицы указывается коэффициент, на который необходимо умножить емкость в зависимости от температурных условий. Становится понятным, что аккумуляторы выгоднее хранить в отапливаемом помещении.

Уровень допустимого разряда. Батареи нельзя разряжать на все 100% — так они очень быстро выходят из строя, поэтому остаточный ток должен составлять не менее 60-70% и чем больше этот %, тем дольше служит аккумулятор в солнечной электростанции.

Что подключается. К сожалению, стоимость аккумуляторных батарей на данный момент такова, что полностью заменить потребление всех токоприемников с их помощью невозможна. Поэтому под аккумуляторы не подключают ни стиральные машины, ни пылесосы, ни другие мощные потребители. Подключается освещение, холодильник, компьютер/ноутбук.

КПД инвертора. Современные преобразователи постоянного тока в переменный весьма производительны, но не превышают 96%,т.е. 4% вы будете терять гарантированно. Подключение светодиодного освещения напрямую к сети в 12В значительно снижает потери.

При различных подходах к экономии электричества, ваши показатели в таблице могут значительно отличаться.

Токоприемники, способные кормиться от аккумуляторов

  • Переводим потребляемую мощность в амперы 6000 Вт / 12 вольт = 500 А
  • 500 А /1,03 = 515 А (делим на коэффициент, при использовании аккумулятора при t = 25°С
  • 515 А / 0,3 = 1716 А (делим на % допустимого разряда батареи)
  • 585,73 А/ 0,96 = 1787 А (делим на КПД инвертора).

Как видим, для обеспечения 6 кВт в сутки понадобится аккумуляторы, общей емкостью не менее 1787 А/ч

Правила пользования устройством

Придерживаясь определенных правил эксплуатации, можно продлить срок службы аккумуляторов.

Придерживаясь правил можно продлить жизнь аккумулятора для солнечных батарей

Температура – одно из самых важных условий для хорошей и длительной работы устройства. Резкие перепады негативно сказываются на состоянии аккумуляторов. В среднем, устройство должно работать при температуре воздуха не выше +40° и не ниже -25° C. Необходимо исключить попадания на устройство прямых солнечных лучей.

Чтобы избежать таких неприятностей, как непреднамеренный нагрев или самовозгорание, аккумуляторы не должны находиться вблизи открытого огня. Также следите за тем, чтобы на устройства не попадала вода или атмосферные осадки, из-за чего высока вероятность возникновения тока самозаряда.

Зарядка аккумуляторов должна осуществляться строго по инструкции, которую прилагает производитель. Не лишним будет и регулярная проверка плотности электролита.

Емкость

При расчете емкости устанавливаемых в систему солнечной электростанции аккумуляторов следует учитывать следующие параметры:

Температура эксплуатации аккумулятроных батарей – от нее напрямую зависит емкость. Емкость АКБ указывается при температуре окружающей среды в 20°С, а уже при 0°С – емкость снижается до 80%. В общем, вот таблица:

Емкость аккумулятора в зависимости от температуры

В нижней части таблицы указывается коэффициент, на который необходимо умножить емкость в зависимости от температурных условий. Становится понятным, что аккумуляторы выгоднее хранить в отапливаемом помещении.

Уровень допустимого разряда. Батареи нельзя разряжать на все 100% – так они очень быстро выходят из строя, поэтому остаточный ток должен составлять не менее 60-70% и чем больше этот %, тем дольше служит аккумулятор в солнечной электростанции.

Что подключается. К сожалению, стоимость аккумуляторных батарей на данный момент такова, что полностью заменить потребление всех токоприемников с их помощью невозможна. Поэтому под аккумуляторы не подключают ни стиральные машины, ни пылесосы, ни другие мощные потребители. Подключается освещение, холодильник, компьютер/ноутбук.

КПД инвертора. Современные преобразователи постоянного тока в переменный весьма производительны, но не превышают 96%,т.е. 4% вы будете терять гарантированно. Подключение светодиодного освещения напрямую к сети в 12В значительно снижает потери.

При различных подходах к экономии электричества, ваши показатели в таблице могут значительно отличаться.

Токоприемники, способные кормиться от аккумуляторов

  • Переводим потребляемую мощность в амперы 6000 Вт / 12 вольт = 500 А
  • 500 А /1,03 = 515 А (делим на коэффициент, при использовании аккумулятора при t = 25°С
  • 515 А / 0,3 = 1716 А (делим на % допустимого разряда батареи)
  • 585,73 А/ 0,96 = 1787 А (делим на КПД инвертора).

Как видим, для обеспечения 6 кВт в сутки понадобится аккумуляторы, общей емкостью не менее 1787 А/ч

Виды подходящих аккумуляторов

Самыми подходящими АКБ для солнечных батарей являются гелевые аккумуляторы. Как правило, к этой группе относят еще и приборы с абсорбирующим электролитом. Результат использования обоих мало чем отличается, а общие черты позволяют их применять в солнечных системах.

Главное отличие гелевых АКБ от обычных аналогов – форма электролита. Его химический состав в большинстве случаев остается таким же или незначительно изменяется, но электролит перестает быть жидким. Это достигается посредством использования различных примесей, помогающих достичь загущения и образования гелеобразной субстанции.


Внутренняя составляющая гелевого аккумулятора Гелевые аккумуляторы не требуют дополнительного обслуживания в течение срока эксплуатации. Достигается это посредством рекомбинации газов. Ионы водорода и кислорода, испаряясь не уходят вне прибора, а рекомбинируют в воду, что позволяет не доливать воду на протяжении всего срока службы. Такие АКБ называют необслуживаемыми.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
