Применяемые теплоизоляционные материалы
Решая вопрос, чем утеплить водопроводную трубу в земле и внутри дома, необходимо обеспечить выполнение следующих требований к тепловой изоляции:
- минимальный коэффициент теплопроводности материала;
- устойчивое сохранение формы при механическом воздействии;
- неспособность впитывать влагу или наличие защиты от нее;
- простое выполнение монтажных работ.
Специально для утепления трубопроводов производители строительных материалов изготавливают сборочные теплоизоляционные элементы в виде трубчатых оболочек, полуцилиндров и сегментов. Традиционным материалом по-прежнему считаются листовые утеплители, которыми трубы просто обворачивают.
Стекловата
Тепловая изоляция из стекловолокна применяется для утепления водопроводов только в сухих помещения. Долговечность этого материала, хорошие теплоизоляционные свойства и невысокая стоимость теряют свою значимость из-за способности стекловаты активно впитывать влагу. Поэтому утепление водопровода в частном доме требует обязательного наличия гидроизоляционного слоя, что увеличивает стоимость утепления и усложняет монтаж.
Базальтовые утеплители
Изготавливаются в виде плоских матов, полуцилиндров и сегментов. Способность впитывать влагу присутствует, но она значительно ниже, чем у стекловаты. Рекомендуются для утепления труб в сухих помещениях. Для утепления подземных трубопроводных линий базальтовые утеплители не применяются.
Для изоляции трубопроводов производители изготавливают изделия с уже наклеенным защитным слоем из фольгоизола или пергамина. Сложная технология изготовления материала повышает его стоимость. В результате утепление труб малого диаметра часто становится экономически невыгодным.
Подбор диаметра теплоизоляции для труб.
Пенополистирол
Плотный, прочный и долговечный материал, обладающий отличными теплоизоляционными свойствами, наилучшим образом подходит под утепление трубы водопровода в земле. Выпускается в виде разрезных трубок и полуцилиндров. Возможно наличие поверхностного защитного покрытия из полимерных материалов или фольги.
Пенополиуретан
Этот вид утеплителя используют для изготовления предизолированных труб ППУ в заводских условиях. Такие системы считаются наилучшей зашитой от тепловых потерь и всех видов внешних воздействий. Но главный недостаток для частных застройщиков заключается в необходимости привлечения специалистов для проведения монтажных работ.
Вспененный полиэтилен и искусственный каучук
Специально для теплоизоляции трубопроводов, из этих материалов изготавливают трубчатые кожухи различных диаметров. Их одевают на трубу во время ведения монтажных работ или на уже смонтированные трубопроводы. Для этого по длине кожуха предусмотрен продольный надрез, который позволяет раскрыть оболочку и одеть ее на трубу, выполняя монтаж своими руками.
Трубчатая изоляция из вспененного полиэтилена и искусственного каучука:
- обладает хорошими теплоизоляционными свойствами;
- не пропускает и не впитывает влагу;
- легко монтируется;
- долговечна и доступна по стоимости.
Однако малая механическая прочность данных материалов не позволяет использовать их при подземной прокладке. Вес и давление грунта приведут к уплотнению слоя и потере теплоизоляционных свойств. Поэтому использование допускается только при открытой прокладке труб.
Теплопроводность материалов.

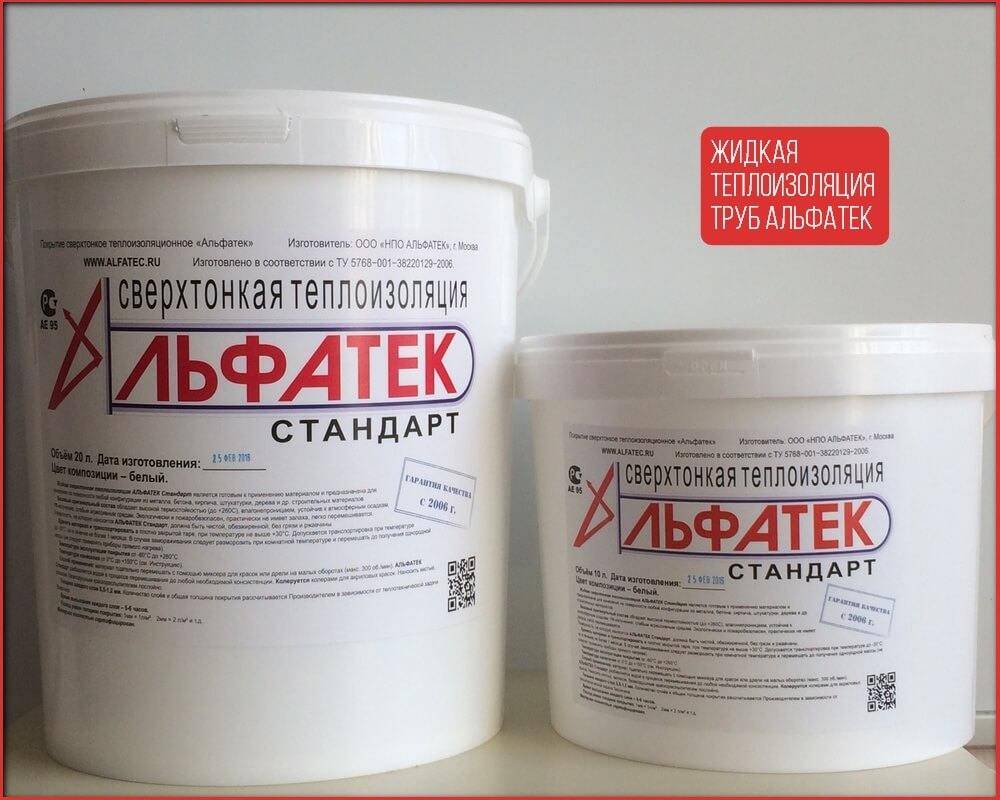

Теплоизоляционная краска
Этот инновационный материал представляет собой густой пастообразный состав, который наносят на поверхность трубопровода. Слой краски толщиной 4 мм по своим свойствам соответствует 8-ми миллиметровой минераловатной изоляции.
Покрытие отличается высокой прочностью, износостойкостью и высоким сопротивлением воздействию влаги. Основной недостаток заключается в высокой стоимости – более $150 за ведро 10 литров.
Утепление вспененным каучуком
Достоинства вспененного каучука
Такой материал, как и предыдущий, может выпускаться в листовой модификации и уже готовыми тубусами. Преимуществом первого варианта будет возможность самостоятельно подобрать толщину утеплителя для любой трубы. Во многом монтаж схож с тем, как описывалось для минеральной ваты. Отличием является:
- Возможность установки не только на поверхности или внутри помещений. Материал отлично переносит пребывание в земле. Но при этом его обязательно необходимо будет дополнительно обернуть в полиэтиленовую пленку.
- Для того чтобы лучше зафиксировать листы, обернутые вокруг трубы, можно использовать специальный клей или двухсторонний скотч. Отмеряется и вырезается отрезок необходимой длины. Он оборачивается вокруг патрубка. Торцы промазываются составом, после чего плотно прижимаются до схватывания. Отдельные элементы таким же образом можно зафиксировать между собой. В этом случае получится монолитная конструкция. Для большей надежности можно использовать и алюминиевый скотч.
- Когда используются готовые тубусы при прохождении углов, необходимо в месте, где он будет загибаться, создать небольшое уплотнение. Если не сделать этого, то стенка может растянуться и ее толщина будет меньше, что увеличит вероятность промерзания.
В следующем видеоролике показана технология теплоизоляции труб вспененным каучуком:
https://youtube.com/watch?v=_w-IdR0OYck
Способы утепления наружного водоснабжения
Для теплоизоляции водопроводных труб, расположенных на улице, используются:
- укладка материалов естественного происхождения;
- нанесение рулонного покрытия;
- напыление жидкого материала на предварительно подготовленную поверхность трубы.
Применение простых методик
Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.
Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.
Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.
Виды и формы материалов
Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).
Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.
Теплоизоляционная краска и напыление пенополиуретаном
Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.
Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.
В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.
Готовые комплексные решения
Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.
Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.
Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.
Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.

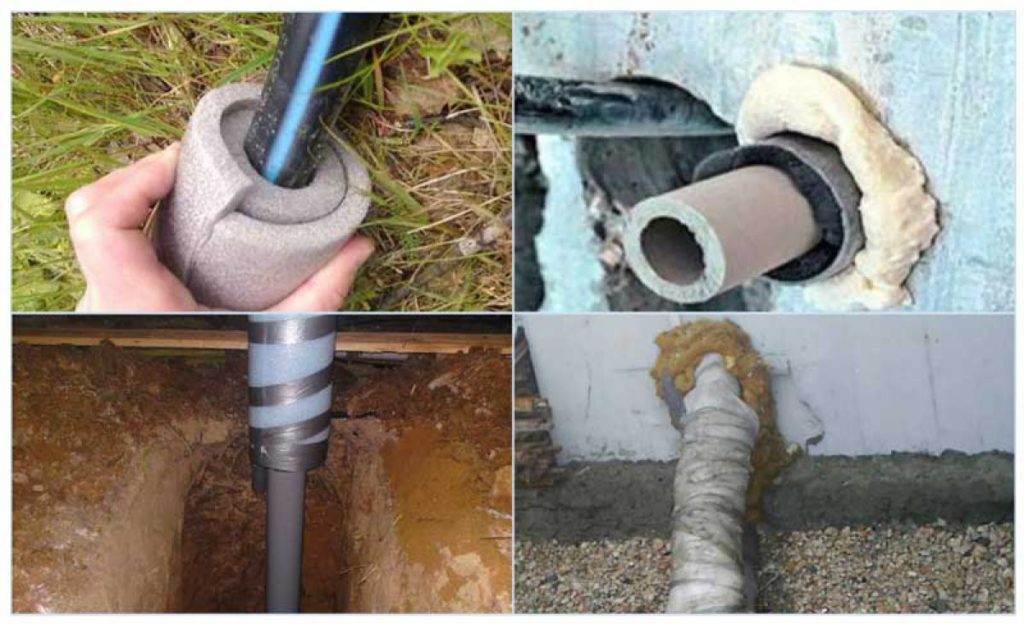

Как утеплить трубу водопровода на входе в дом
Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.
Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.
Основные типы теплоизоляции труб
Сразу хотелось бы отметить, что наиболее эффективным будет своевременное утепление, которое лучше всего производить непосредственно в момент прокладки трубопровода. Многие считают достаточной мерой заглубление труб на приличную глубину.
- Однако, как мы уже говорили, это не всегда возможно сделать из-за особенностей грунта.
- Во-вторых, если работы планируется проводить самостоятельно, то вы неизбежно столкнетесь с очень долгим и трудоемким процессом. Рыть глубокие траншеи целесообразно, если в вашем распоряжении есть спецтехника, призванная облегчить эту задачу.
- Ну и, в-третьих, если вы столкнетесь с необходимостью выполнить местный ремонт или замену поврежденного сегмента трубы, сделать это будет проблематично из-за большой глубины.
Обходиться без утеплителя, тем более сейчас, когда ассортимент теплоизоляционных материалов так велик, и просто полагаться на то, что климат будет к вам благосклонным, довольно опрометчивое решение. Ведь сложно не заметить, что в последнее время погода преподносит нам сюрпризы в виде аномальных морозов или, наоборот, аномальной жары. В зависимости от вида используемых материалов, методы изоляции можно поделить на три вида:
- Отражающая – когда для утепления используются материалы с дополнительным фольгированным или алюминиевым слоем, которые отражают холод из окружающей среды и не дают ему возможность воздействовать на поверхность трубы;
- Предотвращающая потери тепла — речь идет о материалах, которые обладают низким коэффициентом теплопроводности, водо- и паропроницаемости;
- Обогревательная – когда используются более современные способы, например, греющий кабель.
В таком случае утепление происходит за счет тепла, выделяемого нагревателем. Чтобы при этом минимизировать потери тепла и максимально направить его на обогреваемую трубу, дополнительно рекомендуется выполнять изоляцию материалами с фольгированным слоем.
Способы утепления наружного водоснабжения
Для теплоизоляции водопроводных труб, расположенных на улице, используются:
- укладка материалов естественного происхождения;
- нанесение рулонного покрытия;
- напыление жидкого материала на предварительно подготовленную поверхность трубы.
Применение простых методик
Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.
Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.
Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.
Виды и формы материалов
Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.
Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).
Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.
Теплоизоляционная краска и напыление пенополиуретаном
Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.
Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы “Альфатек”). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.
В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.
Готовые комплексные решения
Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.
Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.
Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.
Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.
Как утеплить трубу водопровода на входе в дом
Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.
Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.
Требования к термоизоляции для водопроводных труб
Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.
Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:
— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.
— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.
Качественный утеплитель должен отвечать седлающим критериям:
- На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
- Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.
Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.
Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.
- Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
- Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
- Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
- Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.
Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.
Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.
Теперь посмотрим, какие материалы используются для утепления водопроводных труб.
Материалы для утепления труб
Базальтовая вата
Утеплители для водопроводных труб можно выбирать по степени жесткости, цене, влагостойкости и долговечности. Жесткие материалы дольше служат и не подвергаются агрессивному воздействию окружающей среды: не впитывают воду, не плесневеют, не теряют форму при перепадах температур.
Жесткие утеплители
К жестким утеплителям относятся:
- Базальтовая минеральная вата – вещество, которое получают расплавом вулканических пород, которые на специальном оборудовании превращают в длинные волокна и прессуют в плиты. Данный материал не боится влаги, если его дополнительно обработать водоотталкивающими средствами. Бактерии не повреждают минвату, поэтому срок службы ее достигает 50 лет в агрессивных условиях. Для утепления труб выпускается в виде скорлупы, которую в процессе монтажа скрепляют клеящей лентой.
- Пеноплекс или экструдированный пенополистирол. Материал дорогой, так как срок службы, а также характеристики теплопроводности, гигроскопичности, нулевой паропроницаемости дают возможность раз и навсегда решить проблему с утеплением труб в грунте. Пеноплекс хорошо противостоит нагрузкам при сжатии, поэтому подходит для применения в почве, где могут быть естественные сдвиги и нарушение целостности покрытия и труб. Это синтетический материал, поэтому не подвергается гниению. Для труб выпускается в виде двух половинок, между которыми укладывают водопроводную магистраль, но можно использовать и плиты, сделав из них короб.
- Пенопласт – менее дорогой материал, но отвечает всем требованиям теплопроводности, а также не впитывает влагу. Утепление водопровода пенопластом возможно двумя способами – обустройство короба или скорлупа по диаметру трубы.
Рулонные утеплители
Фольгированный пенофол
Среди рулонных утеплителей для трубы водоснабжения можно использовать:
- Пенофол фольгированный. Вспененный полиэтилен имеет хорошие характеристики теплопроводности и паронепроницаемости. Особенностью материала является то, что на трубы его укладывают поверх другого, например, стекловаты.
- Стекловату для труб нужно покупать с гидрофобным покрытием, чтобы она не впитывала влагу и не теряла своих свойств. Если трубы металлические, влажность может привести к образованию ржавчины. Мастера не советуют укладывать только стекловату, нужно оборачивать ее еще одним слоем, что приводит к удорожанию водопровода.
- Каменная вата в рулонах. Утепленные трубы для водопровода данным натуральным материалом не образуют конденсат и поддерживают постоянную температуру внутри.
- Синтетический каучук – может использоваться для утепления подземного водопровода для обертывания труб. Швы заделывают наглухо паяльной лампой так, что внутрь не может проникнуть вода. Открытые участки на солнце данным материалом не оборачивают, так как каучук плавится.
Возможны сочетания материалов и технологий, например, электрического кабеля и базальтовой ваты.
Сегментные утеплители
Сегментные утеплители выпускают в жестком виде и мягкими. К жестким относится скорлупа из пенополистирола, пенопласта. К мягким – вспененный полиэтилен, пенофол. Цилиндры из базальта могут быть разной плотности, но лучше выбирать более плотные оболочки – они меньше впитывают влагу.
Напыляемые утеплители

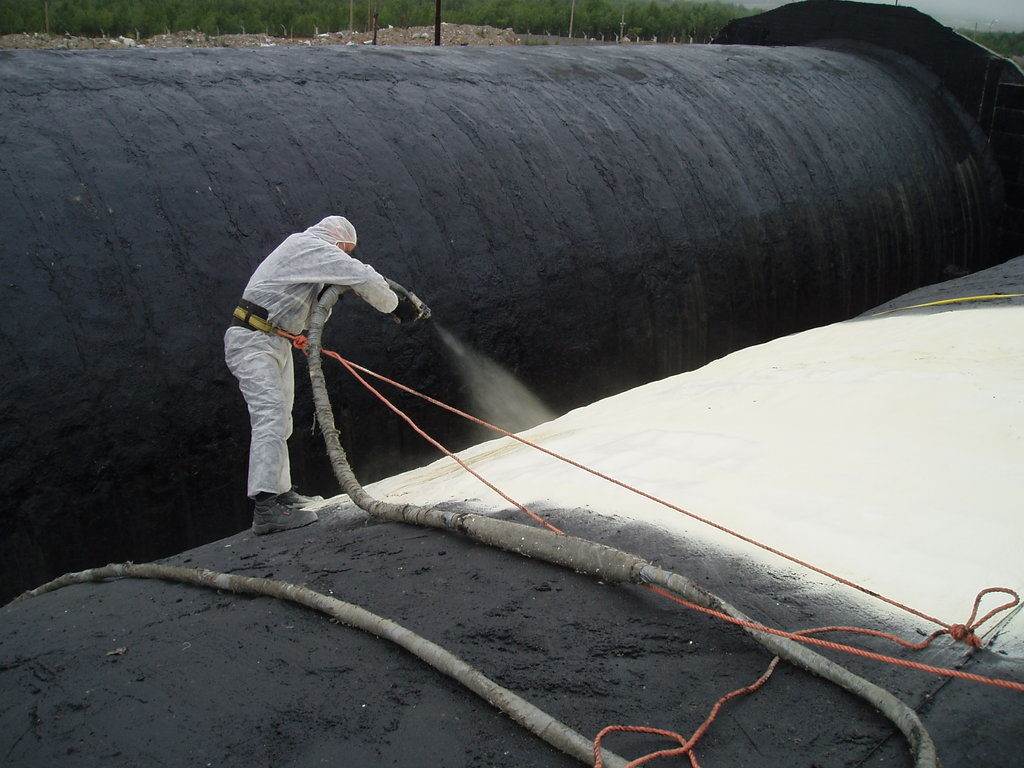

Напыляемый ППУ
Обезопасить трубы от промерзания можно пенополиуретаном. Метод имеет следующие достоинства:
- абсолютно герметичное напыление;
- водоотталкивающие свойства;
- не повреждается плесенью.
Способ достаточно дорогой. Цена зависит от толщины оболочки, которую необходимо создать над поверхностью трубы.
Способы утепления водопроводных подземных труб
Существует два основных способа утепления водопроводных труб:
- с помощью установки утеплителя. Утепление происходит отчасти и за счет воздуха, поскольку трубу от замерзания спасает и теплый воздух, идущий снизу вверх, а вверху материал закрывает конструкцию от холода, для этого она содержится в цилиндрическом утеплителе;
- посредством установки греющего кабеля, датчиков и аппаратов оповещения.
Еще есть третий, менее распространенный способ утепления при помощи высокого давления. Для этого применяют специальный ресивер для нагнетания давления из погружного насоса, и врезают в водопровод. Но здесь обязательно нужно установить обратный клапан.
Чтобы наверняка быть уверенным в том, что водопроводная труба под землей хорошо утеплена, изоляция должна быть уложена правильно, а траншея должна быть глубокой.
Утепление трубы своими руками: ход работы
Трубу нужно обернуть материалом и зафиксировать его клейкой лентой. Сверху размещаем защитный слой из рубероида или другого прочного материала.
Детали материала утепления нужно соединить на трубе посредством стыков, которые вырезаны по краям и дополнительно зафиксировать скотчем.
Наиболее надежный материал для обогрева труб поз землей – это греющий кабель, несмотря на свою высокую стоимость. Его можно устанавливать на глубине даже от 50 см до 2 м, что избавит вас от необходимости рыть глубокую траншею.
Кабель следует обмотать по трубе через каждые 10 см, а через 15 см он должен быть зафиксирован клейкой лентой. Сверху его тоже нужно покрыть изоляцией. В некоторых случаях кабель размещают не только снаружи трубы, но и внутри, но это сделать своими руками крайне сложно.
Установите температурные датчики в количестве порядка 3-4 штук по длине водопровода. Они помогут наладить систему автоматического подогрева и ручного управления. Подобная система обеспечит вас водой независимо от времени года.
Стоимость греющего кабеля составляет около 500 рублей за метр, а потребляет он от 10 до 20 Вт энергии. Если ваш водопровод не слишком длинный, это будет для вас лучшим решением.
Также можно наладить систему утепления с помощью воздуха, но здесь предварительно следует создать особые условия для водопроводной системы. Так, трубы в таком случае должны перемещаться в другие, с большим диаметром, это создает так называемую воздушную подушку. Холодный воздух не доходит с верха до водопроводных труб, а внизу они греются от тепла земли. Если вы выбрали такой способ утепления, вам потребуется выкопать траншею не менее метра, а также применить не только материал для изоляции, но и дополнительные трубы.
А еще при данном методе утепления труб водопроток в случае возникновения неполадок будет тяжело отремонтировать. Но с другой стороны, этот метод эффективен и экономный в плане стоимости материалов и работ.
